MANUAL DE USUARIO Rogue R1X Spot Chauvet

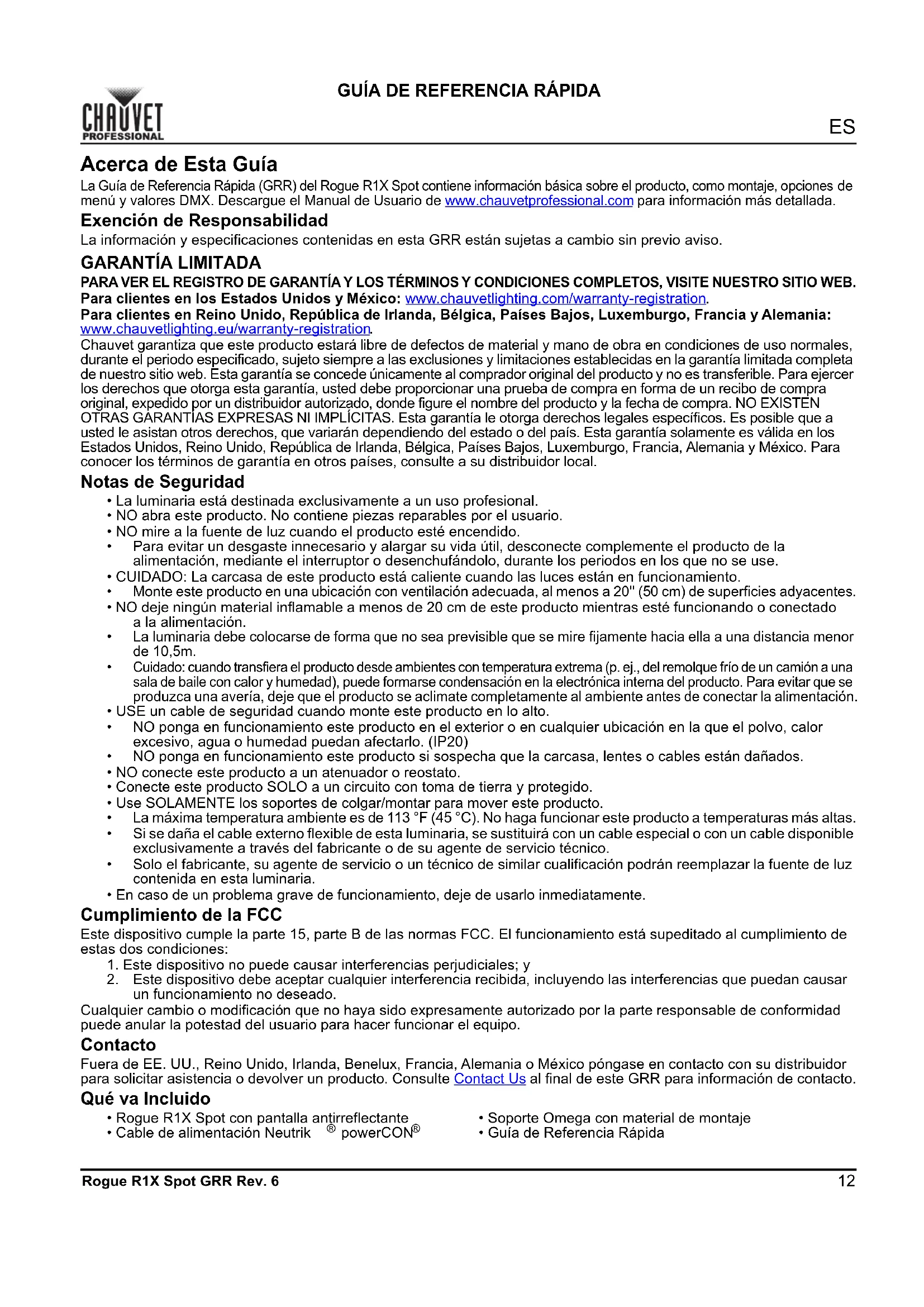

GUÍA DE REFERENCIA RÁPIDA

Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Rogue R1X Spot contiene información básica sobre el producto, como montaje, opciones

menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada. Exención de Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de Seguridad

• La luminaria está destinada exclusivamente a un uso profesional.

• NO abra este producto. No contiene piezas reparables por el usuario.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

• NO deje ningún material inflamable a menos de 20 cm de este producto mientras esté funcionando o conectado a la alimentación.

La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 10,5m.

Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

• NO conecte este producto a un atenuador o reostato.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Use SOLAMENTE los soportes de colgar/montar para mover este producto.

• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.

• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente. Cumplimiento de la FCC Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar

un funcionamiento no deseado. Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va Incluido

• Rogue R1X Spot con pantalla antirreflectante

• Cable de alimentación Neutrik

• Soporte Omega con material de montaje

• Guía de Referencia Rápida13

GUÍA DE REFERENCIA RÁPIDA

Rogue R1X Spot GRR Rev. 6 Corriente Alterna Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de100 a 240 VCA, 50/60 Hz. Alimentación en Cadena Es posible enlazar hasta 4 productos Rogue R1X Spot a 100 V, 5 productos a 120 V, 8 productos a 208 V, 10 productos a 230 V o 10 productos a 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado. Enchufe CA Sustitución del Fusible

1. Desconecte este producto de la alimentación.

2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.

3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.

4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX El Rogue R1X Spot funcionará con un controlador DMX usando una conexión serie DMX de 5 o 3 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com. Conexión DMX El Rogue R1X Spot usa una conexión de datos DMX normal para sus personalidades: 16CH y 19CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX. RDM (gestión remota del dispositivo) Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue R1X Spot admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada. Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo CA Cargado Negro Marrón Amarillo/Latón CA Neutro Blanco Azul Plata CA Tierra Verde/Amarillo Verde/Amarillo Verde Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use. !ES

GUÍA DE REFERENCIA RÁPIDA

Diagrama de Montaje del Producto Descripción del Panel de Control Mapa de Menú Consulte la página del producto Rogue R1X Spot en www.chauvetprofessional.com para ver el último mapa de menu. Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente. Botón Función <MENU> Sale del menú o función actual <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función Nivel principal Niveles de Programación Descripción Address 001–512 Configura la dirección de inicio Abrazadera de montaje Cable de seguridad Montaje en Altura Montaje en el Suelo !15

GUÍA DE REFERENCIA RÁPIDA

Rogue R1X Spot GRR Rev. 6 Run Mode DMX 16CH Selecciona la personalidad DMX 19CH Auto Test Prueba automática de todas las funciones Manual Test Pan 000–255 Controlar y probar todas las funciones a través del panel de control Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer Fine Shutter Color Gobo Gobo Rot Gobo2 Focus Prism R-Prism Iris P/T Macro P/T Ma.Speed Special Function Setup Pan Reverse YES Invierte el functionamiento del desplazamiento lateral NO Funcionamiento de desplazamiento lateral normal Tilt Reverse YES Invierte el funcionamiento de la inclinación NO Funcionamiento inclinación normal Screen Reverse YES Pantalla invertada NO Pantalla normal AUT Pantalla automática Pan Angle

Selecciona el rango de desplazamiento lateral de 540°

Selecciona el rango de desplazamiento lateral de 360°

Selecciona el rango de desplazamiento lateral de 180° Tilt Angle 250 Selecciona el rango de inclinación de 250° 180 Selecciona el rango de inclinación de 180° 90 Selecciona el rango de inclinación de 90° Nivel principal Niveles de Programación DescripciónES

GUÍA DE REFERENCIA RÁPIDA

Settings (cont.) BL. O. P/T Move YES Blackout mientras se deplaza/inclina NO No blackout mientras se deplaza/inclina BL. O. Color Move YES Blackout mientras la rueda de color se mueve NO No blackout mientras la rueda de color se mueve BL. O. Gobo Move YES Blackout mientras las ruedas de gobo se mueve

No blackout mientras las ruedas de gobo se mueve PWM Option 600Hz Selecciona la frecuencia de emisión PWM 1200Hz 6000Hz 15000Hz Fans ECO Cambia el modo de velocidad del ventilador Auto LED Power 50–100 Establece el nivel LED a la intensidad del foco Rogue R1 Spot (Modo Heredado) Reset Function Pan/Tilt YES/NO Restablece las funciones individuales o todas las funciones desde el arranque Prism Color Gobo&R/ Gobo2 Focus/Iris All Factory Settings YES/NO Restablece el dispositivo a la configuración de fábrica Sys Info System Information Ver V_ Muestra la versión de firmware Running Mode _ _ _ Muestra el modo de ejecución actual DMX Address _ _ _ Muestra la dirección de inicio actual Temperature _ _ _ Muestra la temperatura del producto en °C Fixture Time _ _ _ _ _ Muestra el número de horas que el producto ha estado encendido UID _ _ _ _ _ _ _

Muestra el UID del producto Nivel principal Niveles de Programación Descripción17

GUÍA DE REFERENCIA RÁPIDA

Velocidad de pan/inclina 000 255 Rápido a lento 6 Atenuador 000 255 0–100% 7 Atenuador fino 000 255 Control fino (16 bits) 8 Obturador 000 003 Cerrado 004 007 Abierto 008 076 Luz estroboscópica sincronizada, lento a rápido 077 145 Estroboscópico de pulso, lento a rápido 146 215 Luz estroboscópica aleatoria, lento a rápido 216 255 Abierto 9 Rueda de color 000 006 Abierto 007 013 Rojo 014 020 Naranja 021 027 Verde 028 034 Amarillo 035 041 Azul 042 048 CTO 3200K 049 055 Magenta 056 063 UV 064 127 Colores divididos 128 191 Desplazamiento de color, lento a rápido 192 255 Desplazamiento inverso de color, rápido a lento

000 007 Abierto 008 015 Gobo 1 (ruptura tribal) 016 023 Gobo 2 (destrozado) 024 031 Gobo 3 (hombres de palo) 032 039 Gobo 4 (óvalos lineales) 040 047 Gobo 5 (triángulo láser) 048 055 Gobo 6 (línea) 056 063 Gobo 7 (ruptura de paja) 064 071 Vibración de gobo 7, lento a rápido 072 079 Vibración de gobo 6, lento a rápido 080 087 Vibración de gobo 5, lento a rápido 088 095 Vibración de gobo 4, lento a rápido 096 103 Vibración de gobo 3, lento a rápido 104 111 Vibración de gobo 2, lento a rápido 112 119 Vibración de gobo 1, lento a rápido 120 127 Abierto 128 191 Desplazamiento de gobo, lento a rápido 192 255 Desplazamiento inverso de gobo, rápido a lento 11 Girar rueda de gobo 000 063 Índice de gobo 064 147 Rotación en sentido horario, lento a rápido 148 191 Giro en sentido antihorario, rápido a lento 192 255 Alternando rotación en sentido horario, lento a rápidoES

GUÍA DE REFERENCIA RÁPIDA

000 006 Abierto 007 013 Gobo 1 (ruptura de puntos) 014 020 Gobo 2 (ladrillos) 021 027 Gobo 3 (rayos triangulares) 028 034 Gobo 4 (óvalos agrupados) 035 041 Gobo 5 (ruptura del triángulo) 042 048 Gobo 6 (ruptura de follaje) 049 055 Gobo 7 (punto circular) 056 063 Gobo 8 (ruptura de mosaico) 064 071 Vibración de gobo 8, lento a rápido 072 079 Vibración de gobo 7, lento a rápido 080 085 Vibración de gobo 6, lento a rápido 086 092 Vibración de gobo 5, lento a rápido 093 099 Vibración de gobo 4, lento a rápido 100 106 Vibración de gobo 3, lento a rápido 107 113 Vibración de gobo 2, lento a rápido 114 120 Vibración de gobo 1, lento a rápido 121 127 Abierto 128 191 Desplazamiento de gobo, lento a rápido 192 255 Desplazamiento inverso de gobo, rápido a lento 13 Foco 000 255 0-100% 14 Prisma 000 004 Sin función 005 255 Efecto prisma 15 Rotación de prisma 000 127 Prisma giratorio indexación 128 189 Rotación de prisma, rápido a lento 190 193 Parada 194 255 Rotación inverso de prisma, lento a rápido 16 Iris 000 063 Amplia para reducir 064 127 Cambio automático, lento a rápido 128 191 Efecto Iris, en lento, salir rápido 192 255 Efecto Iris, despacio, en rápido Canal Función Valor Porcentaje/Configuración19

GUÍA DE REFERENCIA RÁPIDA

Rogue R1X Spot GRR Rev. 6 17 Macros de movimiento 000 007 Sin función 008 015 Macro de movimiento 1 016 023 Macro de movimiento 2 024 031 Macro de movimiento 3 032 039 Macro de movimiento 4 040 047 Macro de movimiento 5 048 055 Macro de movimiento 6 056 063 Macro de movimiento 7 064 071 Macro de movimiento 8 072 079 Macro de movimiento 9 080 087 Macro de movimiento 10 088 095 Macro de movimiento 11 096 103 Macro de movimiento 12 104 111 Macro de movimiento 13 112 119 Macro de movimiento 14 120 127 Macro de movimiento 15 128 135 Macro de movimiento 16 136 143 Macro de movimiento 17 144 151 Macro de movimiento 18 152 159 Macro de movimiento 19 160 167 Macro de movimiento 20 168 175 Macro de movimiento 21 176 183 Macro de movimiento 22 184 191 Macro de movimiento 23 192 199 Macro de movimiento 24 200 207 Macro de movimiento 25 208 215 Macro de movimiento 26 216 223 Macro de movimiento 27 224 231 Macro de movimiento 28 232 239 Macro de movimiento 29 240 247 Macro de movimiento 30 248 255 Macro de movimiento 31

Velocidad de macro de movimiento 000 255 Velocidad de macro de movimiento, rápido a lento

Control (sostenga por 3 segundos) 000 007 Sin función 008 015 Apagón durante desplazamiento lateral/inclinación 016 023 Apagón mientras se mueve la rueda de color 024 031 Apagón mientras se mueve la rueda de gobo 032 039 Apagón de lateral/inclinación/color 040 047 Apagón de lateral/inclinación/gobo 048 055 Apagón de lateral/inclinación/color/gobo 056 095 Sin función 096 103 Reiniciar desplazamiento lateral 104 111 Reiniciar desplazamiento inclinación 112 119 Reiniciar rueda de color 120 127 Reiniciar rueda de gobo 128 135 Reiniciar rotación de gobo 136 143 Reiniciar prisma 144 151 Reiniciar foco 152 159 Reiniciar todo 160 167 Reiniciar iris 168 239 Sin función 240 247 Modo de movimiento horizontal / vertical suave activado 248 255 Modo de movimiento horizontal / vertical suave apagado Canal Función Valor Porcentaje/ConfiguraciónES

GUÍA DE REFERENCIA RÁPIDA

16CH Canal Función Valor Porcentaje/Configuración 1 Panorámica 000 255 0–100% 2 Panorámica fino 000 255 Control fino (16 bits) 3 Inclinación 000 255 0–100% 4 Inclinación fino 000 255 Control fino (16 bits)

Velocidad de pan/inclina 000 255 Rápido a lento 6 Atenuador 000 255 0–100% 7 Obturador 000 003 Cerrado 004 007 Abierto 008 076 Luz estroboscópica sincronizada, lento a rápido 077 145 Estroboscópico de pulso, lento a rápido 146 215 Luz estroboscópica aleatoria, lento a rápido 216 255 Abierto 8 Rueda de color 000 006 Abierto 007 013 Rojo 014 020 Naranja 021 027 Verde 028 034 Amarillo 035 041 Azul 042 048 CTO 3200K 049 055 Magenta 056 063 UV 064 127 Colores divididos 128 191 Desplazamiento de color, lento a rápido 192 255 Desplazamiento inverso de color, rápido a lento

000 007 Abierto 008 015 Gobo 1 (ruptura tribal) 016 023 Gobo 2 (destrozado) 024 031 Gobo 3 (hombres de palo) 032 039 Gobo 4 (óvalos lineales) 040 047 Gobo 5 (triángulo láser) 048 055 Gobo 6 (línea) 056 063 Gobo 7 (ruptura de paja) 064 071 Vibración de gobo 7, lento a rápido 072 079 Vibración de gobo 6, lento a rápido 080 087 Vibración de gobo 5, lento a rápido 088 095 Vibración de gobo 4, lento a rápido 096 103 Vibración de gobo 3, lento a rápido 104 111 Vibración de gobo 2, lento a rápido 112 119 Vibración de gobo 1, lento a rápido 120 127 Abierto 128 191 Desplazamiento de gobo, lento a rápido 192 255 Desplazamiento inverso de gobo, rápido a lento 10 Girar rueda de gobo 000 063 Índice de gobo 064 147 Rotación en sentido horario, lento a rápido 148 191 Giro en sentido antihorario, rápido a lento 192 255 Alternando rotación en sentido horario, lento a rápido21

GUÍA DE REFERENCIA RÁPIDA

000 006 Abierto 007 013 Gobo 1 (ruptura de puntos) 014 020 Gobo 2 (ladrillos) 021 027 Gobo 3 (rayos triangulares) 028 034 Gobo 4 (óvalos agrupados) 035 041 Gobo 5 (ruptura del triángulo) 042 048 Gobo 6 (ruptura de follaje) 049 055 Gobo 7 (punto circular) 056 063 Gobo 8 (ruptura de mosaico) 064 071 Vibración de gobo 8, lento a rápido 072 079 Vibración de gobo 7, lento a rápido 080 085 Vibración de gobo 6, lento a rápido 086 092 Vibración de gobo 5, lento a rápido 093 099 Vibración de gobo 4, lento a rápido 100 106 Vibración de gobo 3, lento a rápido 107 113 Vibración de gobo 2, lento a rápido 114 120 Vibración de gobo 1, lento a rápido 121 127 Abierto 128 191 Desplazamiento de gobo, lento a rápido 192 255 Desplazamiento inverso de gobo, rápido a lento 12 Foco 000 255 0-100% 13 Prisma 000 004 Sin función 005 255 Efecto prisma 14 Rotación de prisma 000 127 Prisma giratorio indexación 128 189 Rotación de prisma, rápido a lento 190 193 Parada 194 255 Rotación inverso de prisma, lento a rápido 15 Iris 000 063 Amplia para reducir 064 127 Cambio automático, lento a rápido 128 191 Efecto Iris, en lento, salir rápido 192 255 Efecto Iris, despacio, en rápido

Control (sostenga por 3 segundos) 000 007 Sin función 008 015 Apagón durante desplazamiento lateral/inclinación 016 023 Apagón mientras se mueve la rueda de color 024 031 Apagón mientras se mueve la rueda de gobo 032 039 Apagón de lateral/inclinación/color 040 047 Apagón de lateral/inclinación/gobo 048 055 Apagón de lateral/inclinación/color/gobo 056 095 Sin función 096 103 Reiniciar desplazamiento lateral 104 111 Reiniciar desplazamiento inclinación 112 119 Reiniciar rueda de color 120 127 Reiniciar rueda de gobo 128 135 Reiniciar rotación de gobo 136 143 Reiniciar prisma 144 151 Reiniciar foco 152 159 Reiniciar todo 160 167 Reiniciar iris 168 239 Sin función 240 247 Modo de movimiento horizontal / vertical suave activado 248 255 Modo de movimiento horizontal / vertical suave apagado Canal Función Valor Porcentaje/ConfiguraciónES

GUÍA DE REFERENCIA RÁPIDA

Ruedas de Gobo Rueda de Gobo Gobo # Descripción Rueda de Gobo Gobo # Descripción Rueda giratoria de gobo 1 Ruptura tribal Rueda estática de gobo 1 Ruptura de puntos 2 Destrozado 2 Ladrillos 3 Hombres de palo 3 Rayos triangulares 4 Óvalos lineales 4 Óvalos agrupados 5 Triángulo láser 5 Ruptura del triángulo 6 Linea 6 Ruptura de follaje 7 Ruptura de paja 7 Punto circular 8 Ruptura de mosaico Rueda giratoria de gobo Rueda estática de gobo23
