GEBRUIKSAANWIJZING Rogue R1X Spot Chauvet

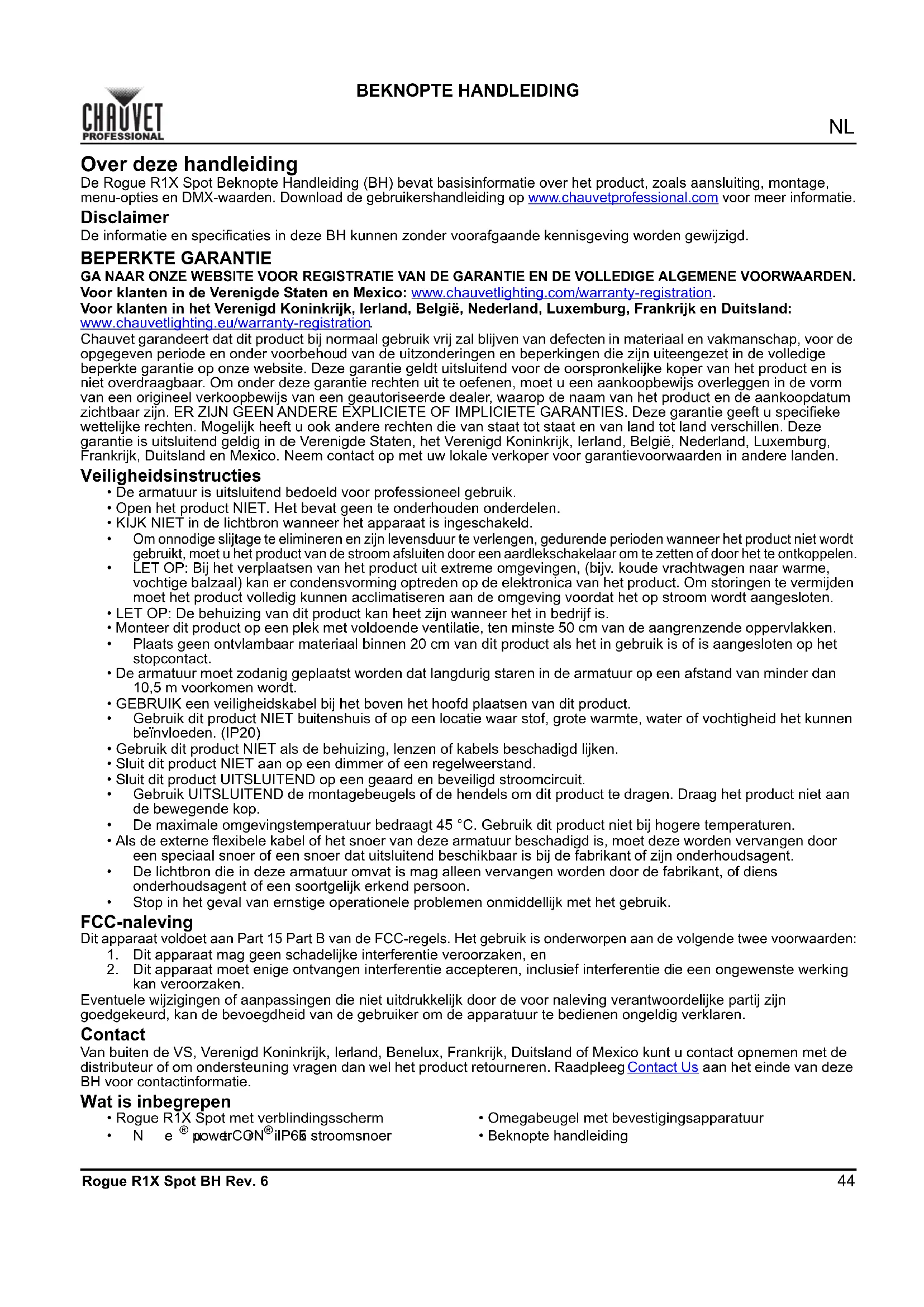

Rogue R1X Spot BH Rev. 6 BEKNOPTE HANDLEIDING Over deze handleiding De Rogue R1X Spot Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

• Plaats geen ontvlambaar materiaal binnen 20 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 10,5 m voorkomen wordt.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.

• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik. FCC-naleving Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en

2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking

kan veroorzaken. Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen

• Rogue R1X Spot met verblindingsscherm

• Omegabeugel met bevestigingsapparatuur

• Beknopte handleiding45

BEKNOPTE HANDLEIDING Rogue R1X Spot BH Rev. 6 AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power linking Het is mogelijk tot maximaal 4 Rogue R1X Spot-producten koppelen aan 100 V, 5 producten aan 120 V, 8 producten aan 208 V, 10 producten aan 230 V of 10 producten aan 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht. AC-stekker De zekering vervangen

1. Ontkoppel dit product van de stroom.

2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.

3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met

4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling De Rogue R1X Spot kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com . is een DMX basishandleiding verkrijgbaar. DMX-aansluiting De Rogue R1X Spot gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 16CH en 19CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking. RDM (apparaatbeheer op afstand) Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R1X Spot ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Wit Blauw Zilver AC Aarde Groen/geel Groen/geel Groen Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. !NL

Rogue R1X Spot BH Rev. 6 BEKNOPTE HANDLEIDING Montagediagram van het product Als slechts één montageklem wordt gebruikt, moet een klem met een borgbout gebruikt worden, om onopzettelijk loskomen te vermijden. Montage boven het hoofd Plaatsing op de vloer Veiligheidskabel Montageklem !47

BEKNOPTE HANDLEIDING Rogue R1X Spot BH Rev. 6 Beschrijving bedieningspaneel Menumap Raadpleeg de productpagina van der Rogue R1X Spot op www.chauvetprofessional.com voor de nieuwste menukaart. Toet Functie <MENU> Sluit het huidige menu of functie af <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Hoofdniveau Programmeerniveaus Beschrijving Address 001–512 Stelt het startadres in Run Mode DMX 16CH Selecteert de DMX-persoonlijkheid 19CH Auto Test Test alle functies automatisch Manual Test Pan 000–255 Test en regel alle instellingen handmatig via het bedieningspaneel Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer Fine Shutter Color Gobo Gobo Rot Gobo2 Focus Prism R-Prism Iris P/T Macro P/T Ma.Speed Special Function Setup Pan Reverse YES Omgekeerde zwenkbediening NO Normale zwenkbediening Tilt Reverse YES Omgekeerde kantelbediening NO Normale kantelbediening Screen Reverse YES Display in ondersteboven oriëntatie NO Display in normale oriëntatie AUT Automatische schermweergave Pan Angle 540 540° pan range 360 360° pan range 180 180° pan range Tilt Angle 250 250° tilt range 180 180° tilt range 90 90° tilt range BL. O. P/T Move YES Verduisteren tijdens kantelen/zwenken NO Niet verduisteren tijdens kantelen/zwenken BL. O. Color Move YES Verduisteren tijdens kleurenwiel beweegt

Niet verduisteren tijdens kleurenwiel beweegt BL. O. Gobo Move YES Verduisteren tijdens gobowielen beweegt

Niet verduisteren tijdens gobowielen beweegtNL

Rogue R1X Spot BH Rev. 6 BEKNOPTE HANDLEIDING Setup (cont.) PWM Option 600Hz Selecteert de PWM-uitgangsfrequentie 1200Hz 6000Hz 15000Hz Fans Auto Ventilatorsnelheid in overeenstemming met de producttemperatuur ECO Stille modus LED Power 50–100 Stelt het LED-niveau in op het origineel Rogue R1 Spot-intensiteit (Legacy Mode) Reset Function Pan/Tilt YES/NO Reset individuele functies of alle functies vanaf het opstarten Prism Color Gobo&R/ Gobo2 Focus/Iris All Factory Settings YES/NO Reset naar standaard fabrieksinstellingen Sys Info Fixture Information Ver V_ Toont de firmwareversie Running Mode _ _ _ Toont de huidige bedrijfsmodus DMX Address _ _ _ Toont het huidige startadres Temperature _ _ _ Toont de huidige temperatuur in °C Fixture Time _ _ _ _ _ Toont het aantal uren dat het product is ingeschakeld UID _ _ _ _ _ _ _ _ _ Toont de product-UID Hoofdniveau Programmeerniveaus Beschrijving49

BEKNOPTE HANDLEIDING Rogue R1X Spot BH Rev. 6 DMX-waarden 19CH Kanaal Functie Waarde Percentage/instelling 1Zwenken 000 255 0–100% 2 Fijn zwenken 000 255 Fijne controle (16-bits) 3Kantelen 000 255 0–100% 4 Fijn kantelen 000 255 Fijne controle (16-bits) 5 Zwenk-/kantelsnelheid 000 255 Snel tot langzaam 6 Dimmer 000 255 0–100% 7 Fijne dimmer 000 255 Fijne controle (16-bits) 8 Sluiter 000 003 Geen functie 004 007 Open 008 076 Gesynchroniseerde stroboscoop, langzaam tot snel 077 145 Pulseffect, langzaam tot snel 146 215 Willekeurig effect van langzaam tot snel 216 255 Open 9 Kleurenwiel 000 006 Open 007 013 Rood 014 020 Orange 021 027 Groen 028 034 Geel 035 041 Blauw 042 048 CTO 3200K 049 055 Magenta 056 063 UV 064 127 Gespleten kleuren 128 191 Kleurwijziging met de klok mee, langzaam tot snel 192 255 Kleurwijziging tegen de klok in, snel tot langzaam

000 007 Open 008 015 Gobo 1 (tribal uiteenvallen) 016 023 Gobo 2 (verbrijzeld) 024 031 Gobo 3 (stick men) 032 039 Gobo 4 (lineaire ovalen) 040 047 Gobo 5 (laserdriehoek) 048 055 Gobo 6 (lijn) 056 063 Gobo 7 (rieten uiteenvallen) 064 071 Gobo 7 schudden, langzaam tot snel 072 079 Gobo 6 schudden, langzaam tot snel 080 087 Gobo 5 schudden, langzaam tot snel 088 095 Gobo 4 schudden, langzaam tot snel 096 103 Gobo 3 schudden, langzaam tot snel 104 111 Gobo 2 schudden, langzaam tot snel 112 119 Gobo 1 schudden, langzaam tot snel 120 127 Open 128 191 Gobowijziging met de klok mee, langzaam tot snel 192 255 Gobowijziging tegen de klok in, snel tot langzaam 11 Gobo-wiel 1 rotatie 000 063 Gobo index 064 147 Rotatie met de klok mee, langzaam tot snel 148 191 Rotatie tegen de klok in, snel tot langzaam 192 255 Rotatie met de klok mee/rotatie tegen de klok inNL

Statisch gobowiel (zie Gobo Wielen

000 006 Open 007 013 Gobo 1 (punten uiteenvallen) 014 020 Gobo 2 (bakstenen) 021 027 Gobo 3 (driehoekstralen) 028 034 Gobo 4 (gegroepeerde ovalen) 035 041 Gobo 5 (driehoek uiteenvallen) 042 048 Gobo 6 (uiteenvallen van bladeren) 049 055 Gobo 7 (cirkelpunt) 056 063 Gobo 8 (mozaïek uiteenvallen) 064 071 Gobo 8 schudden, langzaam tot snel 072 079 Gobo 7 schudden, langzaam tot snel 080 085 Gobo 6 schudden, langzaam tot snel 086 092 Gobo 5 schudden, langzaam tot snel 093 099 Gobo 4 schudden, langzaam tot snel 100 106 Gobo 3 schudden, langzaam tot snel 107 113 Gobo 2 schudden, langzaam tot snel 114 120 Gobo 1 schudden, langzaam tot snel 121 127 Open 128 191 Gobowijziging met de klok mee, langzaam tot snel 192 255 Gobowijziging tegen de klok in, snel tot langzaam 13 Focus 000 255 0-100% 14 Prisma 000 004 Geen functie 005 255 Inzetstuk van het prisma 15 Prisma roteren 000 127 Prisma-index 128 189 Rotatie met de klok mee, snel tot langzaam 190 193 Stop 194 255 Rotatie tegen de klok in, langzaam tot snel 16 Iris 000 063 Groot tot klein 064 127 Automatische verandering, langzaam tot snel 128 191 Langzaam uitzoomen, snel inzoomen (langzaam tot snel) 192 255 Langzaam inzoomen, snel uitzoomen (langzaam tot snel) Kanaal Functie Waarde Percentage/instelling51

Regeling (3 seconden activeringsvertraging) 000 007 Geen functie 008 015 Verduistering tijdens zwenken/kantelen 016 023 Verduistering van kleurwielbeweging 024 031 Verduistering van beweging van gobowielen 032 039 Zwenken/kantelen/kleurverduistering 040 047 Zwenken/kantelen/gobo verduistering 048 055 Zwenken/kantelen/kleur/ gobo verduistering 056 095 Geen functie 096 103 Resetten zwenken 104 111 Resetten kantelen 112 119 Kleurwiel reset 120 127 Gobowiel reset 128 135 Gobo rotation reset 136 143 Resetten prisma 144 151 Resetten focus 152 159 Reset alle 160 167 Iris reset 168 239 Geen functie 240 247 Pan/tilt soepele modus aan 248 255 Pan/tilt soepele modus uit Kanaal Functie Waarde Percentage/instellingNL

Rogue R1X Spot BH Rev. 6 BEKNOPTE HANDLEIDING 16CH Kanaal Functie Waarde Percentage/instelling 1Zwenken 000 255 0–100% 2 Fijn zwenken 000 255 Fijne controle (16-bits) 3Kantelen 000 255 0–100% 4 Fijn kantelen 000 255 Fijne controle (16-bits) 5 Zwenk-/kantelsnelheid 000 255 Snel tot langzaam 6 Dimmer 000 255 0–100% 7 Sluiter 000 003 Geen functie 004 007 Open 008 076 Gesynchroniseerde stroboscoop, langzaam tot snel 077 145 Pulseffect, langzaam tot snel 146 215 Willekeurig effect van langzaam tot snel 216 255 Open 8 Kleurenwiel 000 006 Open 007 013 Rood 014 020 Orange 021 027 Groen 028 034 Geel 035 041 Blauw 042 048 CTO 3200K 049 055 Magenta 056 063 UV 064 127 Gespleten kleuren 128 191 Kleurwijziging met de klok mee, langzaam tot snel 192 255 Kleurwijziging tegen de klok in, snel tot langzaam

000 007 Open 008 015 Gobo 1 (tribal uiteenvallen) 016 023 Gobo 2 (verbrijzeld) 024 031 Gobo 3 (stick men) 032 039 Gobo 4 (lineaire ovalen) 040 047 Gobo 5 (laserdriehoek) 048 055 Gobo 6 (lijn) 056 063 Gobo 7 (rieten uiteenvallen) 064 071 Gobo 7 schudden, langzaam tot snel 072 079 Gobo 6 schudden, langzaam tot snel 080 087 Gobo 5 schudden, langzaam tot snel 088 095 Gobo 4 schudden, langzaam tot snel 096 103 Gobo 3 schudden, langzaam tot snel 104 111 Gobo 2 schudden, langzaam tot snel 112 119 Gobo 1 schudden, langzaam tot snel 120 127 Open 128 191 Gobowijziging met de klok mee, langzaam tot snel 192 255 Gobowijziging tegen de klok in, snel tot langzaam 10 Gobo-wiel 1 rotatie 000 063 Gobo index 064 147 Rotatie met de klok mee, langzaam tot snel 148 191 Rotatie tegen de klok in, snel tot langzaam 192 255 Rotatie met de klok mee/rotatie tegen de klok in53

Statisch gobowiel (zie Gobo Wielen

000 006 Open 007 013 Gobo 1 (punten uiteenvallen) 014 020 Gobo 2 (bakstenen) 021 027 Gobo 3 (driehoekstralen) 028 034 Gobo 4 (gegroepeerde ovalen) 035 041 Gobo 5 (driehoek uiteenvallen) 042 048 Gobo 6 (uiteenvallen van bladeren) 049 055 Gobo 7 (cirkelpunt) 056 063 Gobo 8 (mozaïek uiteenvallen) 064 071 Gobo 8 schudden, langzaam tot snel 072 079 Gobo 7 schudden, langzaam tot snel 080 085 Gobo 6 schudden, langzaam tot snel 086 092 Gobo 5 schudden, langzaam tot snel 093 099 Gobo 4 schudden, langzaam tot snel 100 106 Gobo 3 schudden, langzaam tot snel 107 113 Gobo 2 schudden, langzaam tot snel 114 120 Gobo 1 schudden, langzaam tot snel 121 127 Open 128 191 Gobowijziging met de klok mee, langzaam tot snel 192 255 Gobowijziging tegen de klok in, snel tot langzaam 12 Focus 000 255 0-100% 13 Prisma 000 004 Geen functie 005 255 Inzetstuk van het prisma 14 Prisma roteren 000 127 Prisma-index 128 189 Rotatie met de klok mee, snel tot langzaam 190 193 Stop 194 255 Rotatie tegen de klok in, langzaam tot snel 15 Iris 000 063 Groot tot klein 064 127 Automatische verandering, langzaam tot snel 128 191 Langzaam uitzoomen, snel inzoomen (langzaam tot snel) 192 255 Langzaam inzoomen, snel uitzoomen (langzaam tot snel)

Regeling (3 seconden activeringsvertraging) 000 007 Geen functie 008 015 Verduistering tijdens zwenken/kantelen 016 023 Verduistering van kleurwielbeweging 024 031 Verduistering van beweging van gobowielen 032 039 Zwenken/kantelen/kleurverduistering 040 047 Zwenken/kantelen/gobo verduistering 048 055 Zwenken/kantelen/kleur/ gobo verduistering 056 095 Geen functie 096 103 Resetten zwenken 104 111 Resetten kantelen 112 119 Kleurwiel reset 120 127 Gobowiel reset 128 135 Gobo rotation reset 136 143 Resetten prisma 144 151 Resetten focus 152 159 Reset alle 160 167 Iris reset 168 239 Geen functie 240 247 Pan/tilt soepele modus aan 248 255 Pan/tilt soepele modus uit Kanaal Functie Waarde Percentage/instellingNL

Rogue R1X Spot BH Rev. 6 BEKNOPTE HANDLEIDING Gobo Wielen Gobowiel Gobo # Omschrijving Gobowiel Gobo # Omschrijving Roteren gobowiel 1 Tribal uiteenvallen Statisch gobowiel 1 Punten breken 2 Verbrijzeld 2 Bakstenen 3 Stick men 3 Driehoekstralen 4 Lineaire ovalen 4 Gegroepeerde ovalen 5 Laser triangle 5 Driehoek uiteenvallen 6 Lijn 6 Uiteenvallen van bladeren 7 Rieten uiteenvallen 7 Cirkelpunt 8 Mozaïek uiteenvallen Roteren Gobowiel Statisch GobowielMulti-Language
