Type de produit	Machine à effet (projecteur motorisé)
Marque	Chauvet
Modèle	Rogue R1X Spot
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Personnalités DMX	16 canaux, 19 canaux
Adressage DMX	001-512
Panoramique (Pan)	540°, 360° ou 180° réglable
Inclinaison (Tilt)	250°, 180° ou 90° réglable
Source lumineuse	LED (puissance non spécifiée, intensité d'origine Rogue R1 Spot ajustable de 50 à 100%)
Graduateur	0-100% avec contrôle fin 16 bits
Obturateur / Stroboscope	Stroboscope synchronisé, effet de pulsation, effet aléatoire
Roue de couleurs	6 couleurs + CTO 3200K + UV, demi-couleurs, défilement continu
Roue de gobos rotative	7 gobos rotatifs + tremblement, défilement continu
Roue de gobos statique	8 gobos statiques + tremblement, défilement continu
Prisme	Insertion et rotation (horaire/antihoraire, indexable)
Iris	Ouverture large à réduit, effets d'iris
Mise au point (Focus)	Commande DMX, 0-100%
Macros de mouvement	31 macros de mouvement programmables
Protocole RDM	Oui (gestion à distance)
Affichage	Écran anti-éblouissement, inversible automatiquement
Connectique	DMX 3/5 broches, Neutrik powerCON (entrée/sortie)
Montage	Fixation Omega incluse, câble de sécurité obligatoire
Température ambiante max	45 °C
Indice de protection	IP20
Sécurité	Ne pas ouvrir, ne pas regarder la source lumineuse, distance min 10.5 m du public, ventilation à 50 cm des surfaces, pas de gradateur externe
Contenu de l'emballage	1 x Rogue R1X Spot, 1 x fixation Omega, 1 x cordon Neutrik powerCON, 1 x manuel de référence
Réparation et entretien	Remplacement du fusible accessible, pas de composants réparables par l'utilisateur, nettoyage extérieur avec chiffon doux

FOIRE AUX QUESTIONS - Rogue R1X Spot Chauvet

Comment réinitialiser le Rogue R1X Spot ?

Allez dans le menu Setup > Reset Function. Vous pouvez réinitialiser Pan/Tilt, Prisme, Couleur, Gobo, Focus/Iris, ou tout (All) en sélectionnant YES. Vous pouvez aussi utiliser le canal 19 (ou 16) DMX avec une valeur de 152-159 pour tout réinitialiser.

Quelle est la tension d'alimentation et combien d'appareils puis-je chaîner ?

L'alimentation est universelle 100-240 VAC, 50/60 Hz. Vous pouvez chaîner jusqu'à 4 appareils à 100 V, 5 à 120 V, 8 à 208 V, 10 à 230 V ou 10 à 240 V. Ne dépassez jamais ce nombre.

Comment changer le fusible ?

Débranchez l'appareil. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible. Remplacez le fusible par un de même type et ampérage. Revissez le couvercle.

Le projecteur ne répond pas à la console DMX. Que faire ?

Vérifiez l'adresse DMX (menu Address), le câblage (DMX in/out), et que la console est sur le bon mode. Assurez-vous que le mode d'exécution est réglé sur DMX (menu Run Mode) et que la personnalité (16CH ou 19CH) correspond à la console.

Comment nettoyer les lentilles et le boîtier ?

Utilisez un chiffon doux non pelucheux légèrement humide. N'utilisez jamais de produits abrasifs ou de solvants. Débranchez l'appareil avant le nettoyage. Pour l'intérieur, aucune intervention utilisateur n'est requise.

Quelle est la distance minimale de sécurité par rapport au public ?

Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder fixement à une distance inférieure à 10,5 m. De plus, maintenez au moins 50 cm des surfaces adjacentes pour la ventilation.

Comment utiliser les macros de mouvement ?

Utilisez le canal DMX 17 (en mode 19CH) ou le canal 16 (en mode 16CH) pour sélectionner une macro de 1 à 31. Le canal 18 contrôle la vitesse de la macro (rapide à lent). Consultez le tableau des valeurs DMX pour chaque macro.

Comment inverser l'écran d'affichage ?

Allez dans le menu Setup > Screen Reverse. Choisissez YES pour inverser, NO pour normal, ou AUT pour inversion automatique selon l'orientation.

Que faire si l'appareil surchauffe ?

Vérifiez que la ventilation est dégagée (distance min 50 cm). Le ventilateur peut être réglé sur Auto (adaptatif) ou ECO (silencieux) dans le menu Setup > Fans. Si le problème persiste, réduisez la puissance LED ou éteignez l'appareil et laissez-le refroidir.

Comment connecter plusieurs appareils en DMX ?

Utilisez des câbles DMX 3 ou 5 broches. Connectez la sortie DMX de la console à l'entrée DMX du premier appareil, puis reliez la sortie DMX du premier à l'entrée du second, et ainsi de suite. Terminez la chaîne par une terminaison DMX. Assurez-vous que chaque appareil a une adresse DMX unique.

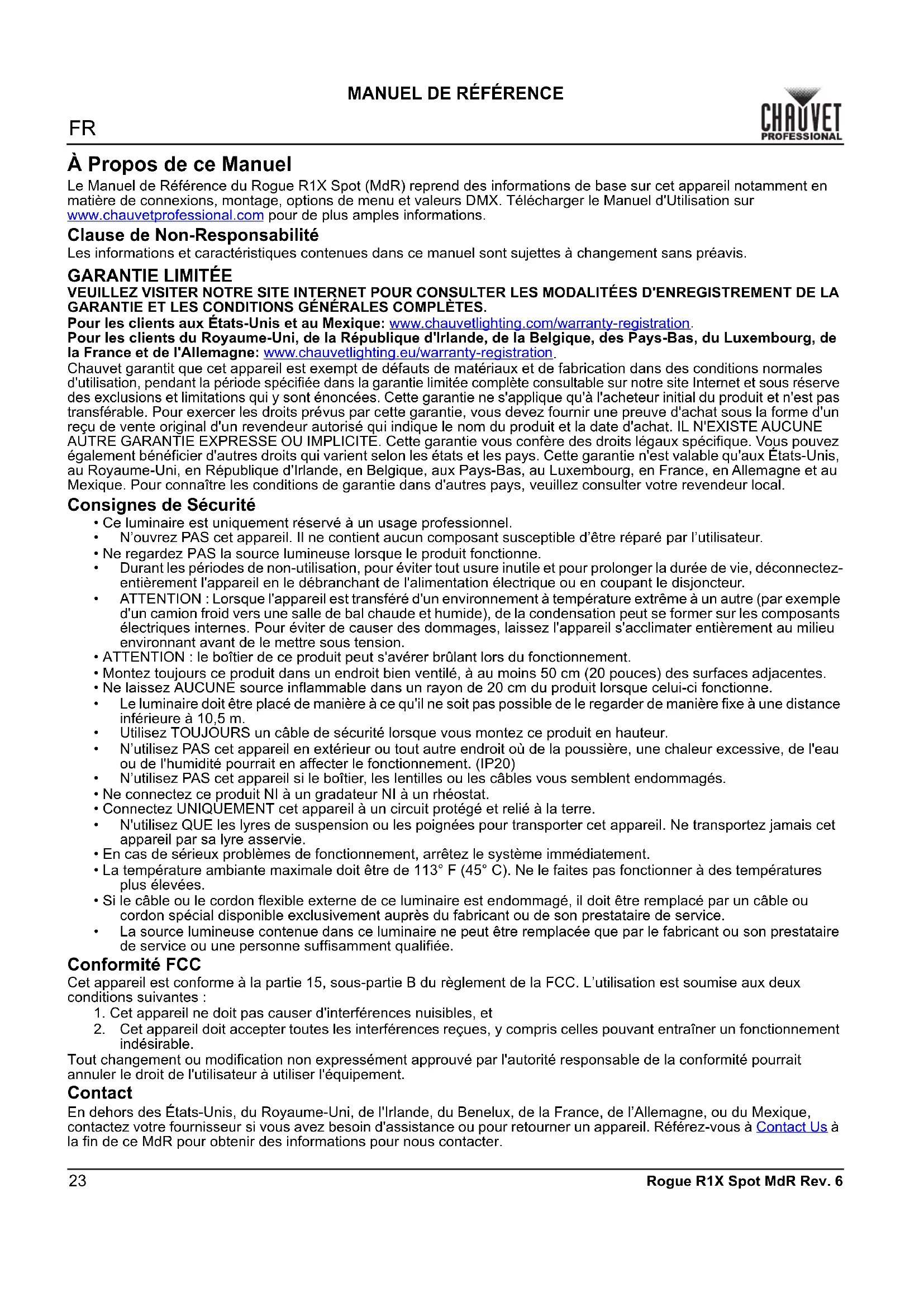

MODE D'EMPLOI Rogue R1X Spot Chauvet

Le Manuel de Référence du Rogue R1X Spot (MdR) reprend des informations de base sur cet appareil, notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

• Ce luminaire est uniquement réservé à un usage professionnel. • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 20 cm du produit lorsque celui-ci fonctionne.
• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 10,5 m. • Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20) • N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez ce produit NI à un gradateur NI à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• N'utilisez QUE les lames de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lame asservie.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de F (C). Ne le faites pas fonctionner à des températures plus élevées.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est inclus

- Rogue R1X Spot avec écran anti-éblouissement

- Fixation Omega sans matériel de montage

• Cordon d'Alimentation Neutrik® powerCON®

• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion électrique

Il est possible de connecter jusqu'à 4 produits Rogue R1X Spot à 100 V, 5 produits à 120 V, 8 produits à 208 V, 10 produits à 230 V ou 10 produits à 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusible obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Rogue R1X Spot fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Rogue R1X Spot utilise une connexion de données DMX standard pour ses personnalités DMX : 16CH et 19CH. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

RDM (gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R1X Spot supporte le protocole RDM, permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

Schéma de Montage de l'Appareil

Montage au Sol Montage

Lorsqu'une seule fixation est utilisée, veillez à ce qu'elle le soit avec un boulon captif afin d'éviter tout dévissage accidentel.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Plan du Menu

Reportez-vous à la page du produit Rogue R1X Spot sur www.chauvetprofessional.com pour la dernière carte des menu.

Menu Principal	Niveaux de Programmation Description
Address 001-512 Définir l'adresse de départ
Run Mode	DMX 16CH			Sélectionne la personnalité DMX
		19CH
	Auto Test Teste toutes les fonctions automatiquement
	Manual Test	Pan	000-255	Contrôler et tester manuellement chaque paramètre depuis le panneau de commande
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo
		Gobo Rot
		Gobo2
		Focus
		Prism
		R-Prism
		Iris
		P/T Macro
		P/T Ma.Speed
		Special Function
Menu Principal	Niveaux de Programmation			Description
Setup	Pan Reverse		YES Fonctionnement inversé du pan
			NO Fonctionnement normal du pan
	Tilt Reverse		YES Fonctionnement inversé du tilt
			NO Fonctionnement normal du tilt
	Screen Reverse		YES L'écran s'affiche à l'envers
			NO L'écran s'affiche à normal
			AUT Affichage automatique de l'écran
	Pan Angle		540 Plage d'angle de pan : 540°
			360 Plage d'angle de pan : 360°
			180 Plage d'angle de pan : 180°
	Tilt Angle		250 Plage d'angle de tilt : 250°
			180 Plage d'angle de tilt : 180°
			90 Plage d'angle de tilt : 90°
Setup (cont.)	BL. O. P/T Move		YES Faire du noir pendant le pan/tilt
			NO Pas de faire du noir pendant le pan/tilt
	BL. O. Color Move		YES Faire du noir pendant le roue de couleur
			NO	Pas de faire du noir pendant le roue de couleur
	BL. O. Gobo Move		YES Faire du noir pendant le roue de gobo
			NO Pas de faire du noir pendant le roue de gobo
	PWM Option		600Hz1200Hz6000Hz15000Hz	Permet de sélectionner la fréquence de sortie MLI
	Fans		Auto	La vitesse du ventilateur s'adapte à la température de l'appareil
			ECO Mode silencieux
	LED Power 50-100			Permet de définir le niveau de LED avec l'intensité d'origine du Rogue R1 Spot (Mode Compatibilité)
	Reset Function		Pan/Tilt	YES/NO
			Prism
			Color
			Gobo&R/Gobo2
			Focus/Iris
			All
	Factory Settings YES/NO			Réinitialisation aux paramètres par défaut d'usine
Sys Info	Fixture Information	Ver V_Affiche la version du micrologiciel
		Running Mode _ _ _ Affiche le mode d'exécution actuel
		DMX Address _ _ _ Affiche l'adresse de départ actuelle
		Temperature _ _ _		Affiche la température actuelle en °C
		Fixture Time	----	Affiche le nombre d'heure pendant lequel l'appareil est resté allumé
		UID	----	Affiche l'UID du produit

Valeurs DMX 19CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	P a n	000 ⇔ 255	50–100%
2	Pan fin	000 ⇔ 255	Contrôle fin (16 bits)
3	T i l t	000	2550–100%
4	Tilt fin	000 ⇔ 255	Contrôle fin (16 bits)
5	Vitesse de pan/tilt	000 ⇔ 255	Rapide à lent
6 Graduateur 000 ⇔ 2550–100%
7	Gradateur fin	000 ⇔ 255	Contrôle fin (16 bits)
8 Obturateur		000 ⇔ 003	Pas de fonction
		004 ⇔ 007	Ouvert
		008 ⇔ 076	Stroboscope synchronisé, lent à rapide
		077 ⇔ 145	Effet de pulsation de lent à rapide
		146 ⇔ 215	Effet de aléatoire de lent à rapide
		216 ⇔ 255	Ouvert
9 Roue de couleurs		000 ⇔ 006	Ouvert
		007 ⇔ 013	Rouge
		014 ⇔ 020	Orange
		021 ⇔ 027	Vert
		028 ⇔ 034	Jaune
		035 ⇔ 041	Bleu
		042 ⇔ 048	CTO 3200K
		049 ⇔ 055	Magenta
		056 ⇔ 063	UV
		064 ⇔ 127	Demi couleurs
		128 ⇔ 191	Défilement couleur, lent à rapide
		192 ⇔ 255	Défilement inverse de couleur, rapide à lent
10	Roue de gobos rotative(voir Roues de Gobos_)	000 ⇔ 007	Ouvert
		008 ⇔ 015	Gobo 1 (rupture tribale)
		016 ⇔ 023	Gobo 2 (brisé)
		024 ⇔ 031	Gobo 3 (bâton hommes)
		032 ⇔ 039	Gobo 4 (ovales linéaires)
		040 ⇔ 047	Gobo 5 (triangle laser)
		048 ⇔ 055	Gobo 6 (ligne)
		056 ⇔ 063	Gobo 7 (rupture de chaume)
		064 ⇔ 071	Tremblement gobo 7, lent à rapide
		072 ⇔ 079	Tremblement gobo 6, lent à rapide
		080 ⇔ 087	Tremblement gobo 5, lent à rapide
		088 ⇔ 095	Tremblement gobo 4, lent à rapide
		096 ⇔ 103	Tremblement gobo 3, lent à rapide
		104 ⇔ 111	Tremblement gobo 2, lent à rapide
		112 ⇔ 119	Tremblement gobo 1, lent à rapide
		120 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement de gobo, lent à rapide
		192 ⇔ 255	Défilement inverse de gobo, rapide à lent
11	Rotation de gobo 1	000 ⇔ 063	Index de gobo
		064 ⇔ 147	Rotation de gobo, lent à rapide
		148 ⇔ 191	Rotation inverse de gobo, rapide à lent
		192 ⇔ 255	Alternant rotation horaire/antihoraire, lent à rapide

Canal Fonction Valeur Pourcentage/Configuration
12	Roue de gobos statique (voir Roues de Gobos)	000 ⇔ 006 Ouvert007 ⇔ 013 Gobo 1 (rupture des points)014 ⇔ 020 Gobo 2 (briques)021 ⇔ 027 Gobo 3 (rayons triangulaires)028 ⇔ 034 Gobo 4 (ovales groupés)035 ⇔ 041 Gobo 5 (rupture du triangle)042 ⇔ 048 Gobo 6 (rupture du feuillage)049 ⇔ 055 Gobo 7 (cercle point)056 ⇔ 063 Gobo 8 (rupture de la mosaïque)064 ⇔ 071 Tremblement gobo 8, lent à rapide072 ⇔ 079 Tremblement gobo 7, lent à rapide080 ⇔ 085 Tremblement gobo 6, lent à rapide086 ⇔ 092 Tremblement gobo 5, lent à rapide093 ⇔ 099 Tremblement gobo 4, lent à rapide100 ⇔ 106 Tremblement gobo 3, lent à rapide107 ⇔ 113 Tremblement gobo 2, lent à rapide114 ⇔ 120 Tremblement gobo 1, lent à rapide121 ⇔ 127 Ouvert128 ⇔ 191 Défilement de gobo, lent à rapide192 ⇔ 255 Défilement inverse de gobo, rapide à lent
13 Focus	000 ⇔ 255 0-100%
14 Prisme		000 ⇔ 004 Pas de fonction005 ⇔ 255 Insertion de prisme
15 Rotation de prisme		000 ⇔ 127 Indice de prismes128 ⇔ 189 Rotation horaire, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation antihoraire, lent à rapide
16 Iris		000 ⇔ 063 Large pour réduire064 ⇔ 127 Effet iris, lent à rapide128 ⇔ 191 Effet iris, au ralenti, sur rapide192 ⇔ 255 Effet iris, à ralentir, en rapide

Canal	Fonction	Valeur	Pourcentage/Configuration
17 Macros de mouvements		000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Macro de mouvement 1
		016 ⇔ 023	Macro de mouvement 2
		024 ⇔ 031	Macro de mouvement 3
		032 ⇔ 039	Macro de mouvement 4
		040 ⇔ 047	Macro de mouvement 5
		048 ⇔ 055	Macro de mouvement 6
		056 ⇔ 063	Macro de mouvement 7
		064 ⇔ 071	Macro de mouvement 8
		072 ⇔ 079	Macro de mouvement 9
		080 ⇔ 087	Macro de mouvement 10
		088 ⇔ 095	Macro de mouvement 11
		096 ⇔ 103	Macro de mouvement 12
		104 ⇔ 111	Macro de mouvement 13
		112 ⇔ 119	Macro de mouvement 14
		120 ⇔ 127	Macro de mouvement 15
		128 ⇔ 135	Macro de mouvement 16
		136 ⇔ 143	Macro de mouvement 17
		144 ⇔ 151	Macro de mouvement 18
		152 ⇔ 159	Macro de mouvement 19
		160 ⇔ 167	Macro de mouvement 20
		168 ⇔ 175	Macro de mouvement 21
		176 ⇔ 183	Macro de mouvement 22
		184 ⇔ 191	Macro de mouvement 23
		192 ⇔ 199	Macro de mouvement 24
		200 ⇔ 207	Macro de mouvement 25
		208 ⇔ 215	Macro de mouvement 26
		216 ⇔ 223	Macro de mouvement 27
		224 ⇔ 231	Macro de mouvement 28
		232 ⇔ 239	Macro de mouvement 29
		240 ⇔ 247	Macro de mouvement 30
		248 ⇔ 255	Macro de mouvement 31
18 Vitesse de macro 000 ⇔		255 Vitesse de macro de mouvement, rapide à lent
19	Contrôle(3 secondes de pause)	000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Noir général en pan/tilt
		016 ⇔ 023	Noir général quand roue de couleurs en mouvement
		024 ⇔ 031	Noir général quand gobo en mouvement
		032 ⇔ 039	Noir général pan/inclinaison/couleur
		040 ⇔ 047	Noir général pan/inclinaison/gobo
		048 ⇔ 055	Noir général pan/inclinaison/couleur/gobo
		056 ⇔ 095	Pas de fonction
		096 ⇔ 103	Réinitialisation de pan
		104 ⇔ 111	Réinitialisation de tilt
		112 ⇔ 119	Réinitialisation de la roue de couleurs
		120 ⇔ 127	Réinitialisation de la roue de gobo
		128 ⇔ 135	Réinitialisation de la roue de gobo rotation
		136 ⇔ 143	Réinitialisation de la roue de prisme
		144 ⇔ 151	Réinitialisation de la mise au point
		152 ⇔ 159	Tout réinitialiser
		160 ⇔ 167	Réinitialisation de la iris
		168 ⇔ 239	Pas de fonction
		240 ⇔ 247	Mode panoramique/inclinaison lisse activé
		248 ⇔ 255	Mode panoramique/inclinaison lisse desactivé

16CH

Canal Fonction Valeur Pourcentage/Configuration
1	P a n	000 ⇔ 255 0–100%
2	Pan fin	000 ⇔ 255	Contrôle fin (16 bits)
3	T i l t	000 ⇔ 255 0–100%
4	Tilt fin	000 ⇔ 255	Contrôle fin (16 bits)
5	Vitesse de pan/tilt	000 ⇔ 255	Rapide à lent
6	G r a d	a t	e u r 000 ⇔ 255 0–100%
7 Obturateur		000 ⇔ 003	Pas de fonction
		004 ⇔ 007	Ouvert
		008 ⇔ 076	Stroboscope synchronisé, lent à rapide
		077 ⇔ 145	Effet de pulsation de lent à rapide
		146 ⇔ 215	Effet de aléatoire de lent à rapide
		216 ⇔ 255	Ouvert
8 Roue de couleurs		000 ⇔ 006	Ouvert
		007 ⇔ 013	Rouge
		014 ⇔ 020	Orange
		021 ⇔ 027	Vert
		028 ⇔ 034	Jaune
		035 ⇔ 041	Bleu
		042 ⇔ 048	CTO 3200K
		049 ⇔ 055	Magenta
		056 ⇔ 063	UV
		064 ⇔ 127	Demi couleurs
		128 ⇔ 191	Défilement couleur, lent à rapide
		192 ⇔ 255	Défilement inverse de couleur, rapide à lent
9	Roue de gobos rotative(voir Roues de Gobos)	000 ⇔ 007	Ouvert
		008 ⇔ 015	Gobo 1 (rupture tribale)
		016 ⇔ 023	Gobo 2 (brisé)
		024 ⇔ 031	Gobo 3 (bâton hommes)
		032 ⇔ 039	Gobo 4 (ovales linéaires)
		040 ⇔ 047	Gobo 5 (triangle laser)
		048 ⇔ 055	Gobo 6 (ligne)
		056 ⇔ 063	Gobo 7 (rupture de chaume)
		064 ⇔ 071	Tremblement gobo 7, lent à rapide
		072 ⇔ 079	Tremblement gobo 6, lent à rapide
		080 ⇔ 087	Tremblement gobo 5, lent à rapide
		088 ⇔ 095	Tremblement gobo 4, lent à rapide
		096 ⇔ 103	Tremblement gobo 3, lent à rapide
		104 ⇔ 111	Tremblement gobo 2, lent à rapide
		112 ⇔ 119	Tremblement gobo 1, lent à rapide
		120 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement de gobo, lent à rapide
		192 ⇔ 255	Défilement inverse de gobo, rapide à lent
10	Rotation de gobo 1	000 ⇔ 063	Index de gobo
		064 ⇔ 147	Rotation de gobo, lent à rapide
		148 ⇔ 191	Rotation inverse de gobo, rapide à lent
		192 ⇔ 255	Alternant rotation horaire/antihoraire, lent à rapide
Canal	Fonction	Valeur	Pourcentage/Configuration
11	Roue de gobos statique (voir Roues de Gobos)	000 ⇔ 006	Ouvert
		007 ⇔ 013	Gobo 1 (rupture des points)
		014 ⇔ 020	Gobo 2 (briques)
		021 ⇔ 027	Gobo 3 (rayons triangulaires)
		028 ⇔ 034	Gobo 4 (ovales groupés)
		035 ⇔ 041	Gobo 5 (rupture du triangle)
		042 ⇔ 048	Gobo 6 (rupture du feuillage)
		049 ⇔ 055	Gobo 7 (cercle point)
		056 ⇔ 063	Gobo 8 (rupture de la mosaïque)
		064 ⇔ 071	Tremblement gobo 8, lent à rapide
		072 ⇔ 079	Tremblement gobo 7, lent à rapide
		080 ⇔ 085	Tremblement gobo 6, lent à rapide
		086 ⇔ 092	Tremblement gobo 5, lent à rapide
		093 ⇔ 099	Tremblement gobo 4, lent à rapide
		100 ⇔ 106	Tremblement gobo 3, lent à rapide
		107 ⇔ 113	Tremblement gobo 2, lent à rapide
		114 ⇔ 120	Tremblement gobo 1, lent à rapide
		121 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement de gobo, lent à rapide
		192 ⇔ 255	Défilement inverse de gobo, rapide à lent
12 Focus	000 ⇔ 255 0-100%
13 Prisme		000 ⇔ 004	Pas de fonction
		005 ⇔ 255	Insertion de prisme
14 Rotation de prisme		000 ⇔ 127	Indice de prismes
		128 ⇔ 189	Rotation horaire, rapide à lent
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation antihoraire, lent à rapide
15 Iris		000 ⇔ 063	Large pour réduire
		064 ⇔ 127	Effet iris, lent à rapide
		128 ⇔ 191	Effet iris, au ralenti, sur rapide
		192 ⇔ 255	Effet iris, à ralentir, en rapide
16	Contrôle(3 secondes de pause)	000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Noir général en pan/inclinaison
		016 ⇔ 023	Noir général quand roue de couleurs en mouvement
		024 ⇔ 031	Noir général quand gobo en mouvement
		032 ⇔ 039	Noir général pan/inclinaison/couleur
		040 ⇔ 047	Noir général pan/inclinaison/gobo
		048 ⇔ 055	Noir général pan/inclinaison/couleur/gobo
		056 ⇔ 095	Pas de fonction
		096 ⇔ 103	Réinitialisation de pan
		104 ⇔ 111	Réinitialisation de inclinaison
		112 ⇔ 119	Réinitialisation de la roue de couleurs
		120 ⇔ 127	Réinitialisation de la roue de gobo
		128 ⇔ 135	Réinitialisation de la roue de gobo rotation
		136 ⇔ 143	Réinitialisation de la roue de prisme
		144 ⇔ 151	Réinitialisation de la mise au point
		152 ⇔ 159	Tout réinitialiser
		160 ⇔ 167	Réinitialisation de la iris
		168 ⇔ 239	Pas de fonction
		240 ⇔ 247	Mode panoramique/inclinaison lisse activé
		248 ⇔ 255	Mode panoramique/inclinaison lisse desactivé

Roues de gobos

Roue de Gobo Rotative

Roue de Gobo Statique

Roue de Gobo	Gobo #	Description	Roue de Gobo	Gobo #	Description
Roue de gobo rotative	1 Rupture tribale		triangulaires Roue de gobo statique	1 Rupture des points
	2 Brisé 2 Briques
	3 Bâton hommes 3 Rayons
	4 Ovales linéaires 4 Ovales
	5	Triangle laser		5	Rupture du triangle
	6 Ligne 6 Rupture du feuillage
	7 Rupture de chaume 7 Cercle point
				8 Rupture de la mosaïque
