Produkttyp	Effektgerät (motorisierter Projektor)
Marke	Chauvet
Modell	Rogue R1X Spot
Stromversorgung	100-240 V AC, 50/60 Hz (universal)
DMX-Persönlichkeiten	16 Kanäle, 19 Kanäle
DMX-Adressierung	001-512
Schwenk (Pan)	540°, 360° oder 180° einstellbar
Neigung (Tilt)	250°, 180° oder 90° einstellbar
Lichtquelle	LED (Leistung nicht spezifiziert, Helligkeit original Rogue R1 Spot einstellbar von 50 bis 100%)
Dimmer	0-100% mit 16-Bit-Feinkontrolle
Verschluss / Stroboskop	Synchronisierter Stroboskop, Pulsationseffekt, Zufallseffekt
Farbrad	6 Farben + CTO 3200K + UV, Halbfarben, kontinuierlicher Lauf
Drehbares Goborad	7 drehbare Gobos + Shake, kontinuierlicher Lauf
Statisches Goborad	8 statische Gobos + Shake, kontinuierlicher Lauf
Prisma	Einschub und Drehung (im/gegen Uhrzeigersinn, indexierbar)
Irisblende	Weit bis reduziert geöffnet, Iris-Effekte
Fokus	DMX-Steuerung, 0-100%
Bewegungsmakros	31 programmierbare Bewegungsmakros
RDM-Protokoll	Ja (Fernverwaltung)
Display	Anti-Bildschirmspiegelung, automatisch invertierbar
Anschlüsse	DMX 3/5-polig, Neutrik powerCON (Eingang/Ausgang)
Montage	Omega-Bügel inklusive, Sicherheitsseil erforderlich
Max. Umgebungstemperatur	45 °C
Schutzart	IP20
Sicherheit	Nicht öffnen, nicht in die Lichtquelle blicken, Mindestabstand 10,5 m zum Publikum, Belüftung 50 cm von Flächen entfernt, kein externer Dimmer
Lieferumfang	1x Rogue R1X Spot, 1x Omega-Bügel, 1x Neutrik powerCON-Kabel, 1x Referenzhandbuch
Reparatur und Wartung	Zugänglicher Sicherungswechsel, keine vom Benutzer reparierbaren Teile, Außenreinigung mit weichem Tuch

Häufig gestellte Fragen - Rogue R1X Spot Chauvet

Wie setze ich den Rogue R1X Spot zurück?

Gehen Sie im Menü Setup > Reset Function. Sie können Pan/Tilt, Prisma, Farbe, Gobo, Fokus/Iris oder alles (All) zurücksetzen, indem Sie YES auswählen. Sie können auch DMX-Kanal 19 (oder 16) mit einem Wert von 152-159 verwenden, um alles zurückzusetzen.

Was ist die Versorgungsspannung und wie viele Geräte kann ich verketten?

Die Stromversorgung ist universell 100-240 V AC, 50/60 Hz. Sie können bis zu 4 Geräte bei 100 V, 5 bei 120 V, 8 bei 208 V, 10 bei 230 V oder 10 bei 240 V verketten. Überschreiten Sie diese Anzahl niemals.

Wie wechsle ich die Sicherung?

Trennen Sie das Gerät vom Stromnetz. Lösen Sie mit einem Schlitzschraubendreher die Abdeckung der Sicherungshalterung. Ersetzen Sie die Sicherung durch eine desselben Typs und derselben Stromstärke. Schrauben Sie die Abdeckung wieder fest.

Der Scheinwerfer reagiert nicht auf DMX-Controller. Was tun?

Überprüfen Sie die DMX-Adresse (Menü Address), die Verkabelung (DMX In/Out) und ob der Controller im richtigen Modus ist. Stellen Sie sicher, dass der Ausführungsmodus auf DMX eingestellt ist (Menü Run Mode) und die Persönlichkeit (16CH oder 19CH) mit dem Controller übereinstimmt.

Wie reinige ich die Linsen und das Gehäuse?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht angefeuchtet ist. Verwenden Sie niemals abrasive Reinigungsmittel oder Lösungsmittel. Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Für das Innere ist kein Benutzereingriff erforderlich.

Was ist der minimale Sicherheitsabstand zum Publikum?

Das Leuchtmittel muss so platziert werden, dass ein direktes Anblicken aus einer Entfernung von weniger als 10,5 m nicht möglich ist. Halten Sie außerdem einen Abstand von mindestens 50 cm zu angrenzenden Flächen für die Belüftung ein.

Wie verwende ich die Bewegungsmakros?

Verwenden Sie DMX-Kanal 17 (im 19CH-Modus) oder Kanal 16 (im 16CH-Modus), um ein Makro von 1 bis 31 auszuwählen. Kanal 18 steuert die Geschwindigkeit des Makros (schnell bis langsam). Konsultieren Sie die DMX-Wertetabelle für jedes Makro.

Wie invertiere ich das Display?

Gehen Sie im Menü Setup > Screen Reverse. Wählen Sie YES zum Invertieren, NO für normal oder AUT für automatische Invertierung je nach Ausrichtung.

Was tun, wenn das Gerät überhitzt?

Überprüfen Sie, ob die Belüftung frei ist (Mindestabstand 50 cm). Der Lüfter kann im Menü Setup > Fans auf Auto (adaptiv) oder ECO (leise) eingestellt werden. Wenn das Problem weiterhin besteht, reduzieren Sie die LED-Leistung oder schalten Sie das Gerät aus und lassen Sie es abkühlen.

Wie schließe ich mehrere Geräte über DMX an?

Verwenden Sie DMX-Kabel mit 3 oder 5 Pins. Verbinden Sie den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts, dann den DMX-Ausgang des ersten mit dem Eingang des zweiten usw. Beenden Sie die Kette mit einem DMX-Abschluss. Stellen Sie sicher, dass jedes Gerät eine eigene DMX-Adresse hat.

BEDIENUNGSANLEITUNG Rogue R1X Spot Chauvet

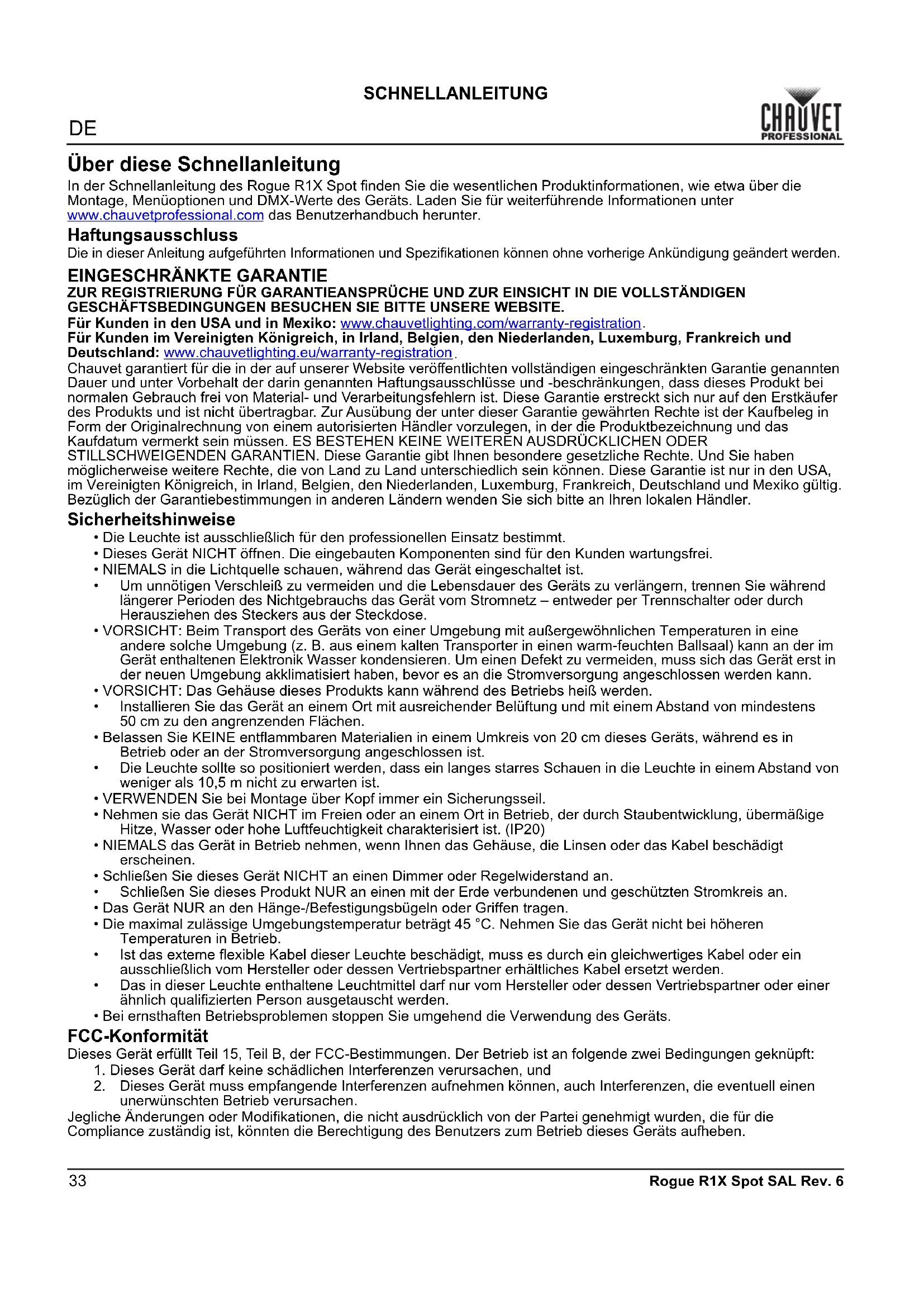

Über diese Schnellanleitung

In der Schnellanleitung des Rogue R1X Spot finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 20 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 10,5 m nicht zu erwarten ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Rogue R1X Spot mit Blendschutz

• N e ^® powerrCON ^® iNetzkabel

- Omega-Hängebügel mit Befestigungsmaterial

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Bis zu 4 Rogue R1X Spot-Produkte mit 100 V, 5 Produkte mit 120 V, 8 Produkte mit 208 V, 10 Produkte mit 230 V oder 10 Produkte mit 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Rogue R1X Spot kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Rogue R1X Spot nutzt zur seiner Kontrollpersönlichkeiten: 16CH und 19CH eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R1X Spot unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

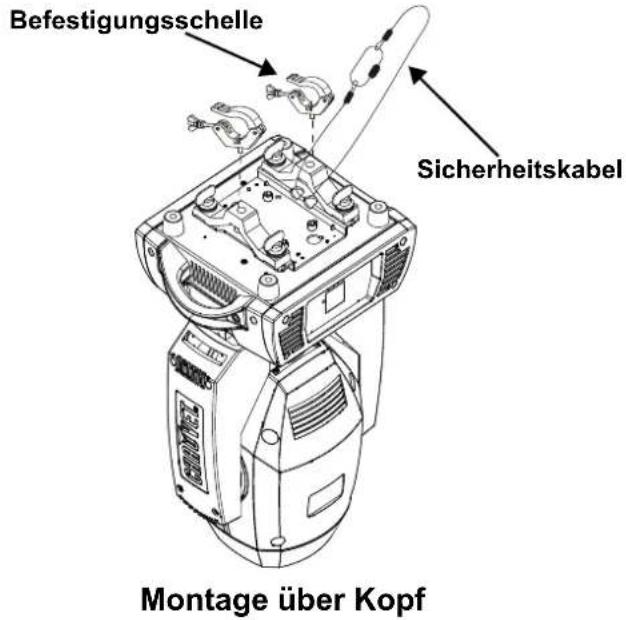

Montageansicht

Versichern Sie sich, dass bei Verwendung von nur einer Befestigungsschelle eine Sicherungsschraube zum Einsatz kommt, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Die neues te Menükarte finden Sie auf der Rogue R1X Spot- roduktseite unter www.chauvetprofessional.com

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Run Mode	DMX		16CH	Wählt die DMX-Persönlichkeit aus
			19CH
	Auto Test Automatischer Test aller Funktionen
	Manual Test	Pan	000-255	Manuelle Steuerung und Test aller Einstellungen vom Bedienfeld aus
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo
		Gobo Rot
		Gobo2
		Focus
		Prism
		R-Prism
		Iris
		P/T Macro
		P/T Ma.Speed
		Special Function
Setup	Pan Reverse		YES Umgekehrte Schwenkung
			NO Schwenk Normal
	Tilt Reverse		YES Umgekehrte Neigung
			NO Neigung Normal
	Screen Reverse		YES Umgekehrte Anzeige
			NO Normale Anzeige
			AUT Automatische Bildschirmanzeige
	Pan Angle		540 Schwenkungsbereich 540°
			360 Schwenkungsbereich 360°
			180 Schwenkungsbereich 180°
	Tilt Angle		250 Neigungsbereich 250°
			180 Neigungsbereich 180°
			90 Neigungsbereich 90°
	BL. O. P/T Move		YES Während Schwenkung/Neigung verdunkeln
			NO	Während Schwenkung/Neigung nicht verdunkeln
	BL. O. Color Move		YES Während das Farbrad bewegt verdunkeln
			NO	Während das Farbrad bewegt nicht verdunkeln
	BL. O. Gobo Move		YES Während das Goborad bewegt verdunkeln
			NO	Während das Goborad bewegt nicht verdunkeln
	PWM Option		600Hz2000Hz6000Hz15000Hz	Stellt die PWM-Frequenz ein
Hauptebene	Programmierebenen		Beschreibung
Setup(Fortsetzung)	Fans		Auto Lüfterdrehzahl gemäß Gerätetemperatur
			ECO Lautloser Modus
	LED Power 50–100				Stellt den LED-Pegel auf das Original ein Rogue R1 Spot-Intensität (Legacy-Modus)
	Reset Function		Pan/Tilt	YES/NO	Setzt einzelne oder alle Funktionen ab Start zurück
			Prism
			Color
			Gobo&R/Gobo2
			Focus/Iris
			All
	Factory Settings YES/NO				Setzt auf die standardmäßigen Werkseinstellungen zurück
Sys Info	Fixture Information	Ver V_Zeigt die Firmware-Version an
		Running Mode ____ Zeigt den aktuellen Betriebsmodus an
		DMX Address ____ Zeigt die aktuelle DMX-Startadresse an
		Temperature ____			Zeigt die aktuelle Temperatur in °C an
		Fixture Time ____.			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
		UID	______		Zeigt die Produkt-UID an

DMX Werte 19CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Shutter		000 ⇔ 003	Keine Funktion
		004 ⇔ 007	An
		008 ⇔ 076	Synchronisierter Blitz, langsam bis schnell
		077 ⇔ 145	Pulse-Effekt, langsam bis schnell
		146 ⇔ 215	Zufälliger Effekt, langsam bis schnell
		216 ⇔ 255	An
9	F a r b	000 ⇔ 006	Offnen
		007 ⇔ 013	Rot
		014 ⇔ 020	Orange
		021 ⇔ 027	Grün
		028 ⇔ 034	Gelb
		035 ⇔ 041	Blau
		042 ⇔ 048	CTO 3200K
		049 ⇔ 055	Magenta
		056 ⇔ 063	UV
		064 ⇔ 127	Farben teilen
		128 ⇔ 191	Farbrolle im Uhrzeigersinn, langsam bis schnell
		192 ⇔ 255	Farbrolle gegen den Uhrzeigersinn, schnell bis langsam
10	Rotierendes Goborad(siehe Gobo Wheels)	000 ⇔ 007	Offnen
		008 ⇔ 015	Gobo 1 (Stammeszusammenbruch)
		016 ⇔ 023	Gobo 2 (zerschmettert)
		024 ⇔ 031	Gobo 3 (Stockmänner)
		032 ⇔ 039	Gobo 4 (lineare Ovale)
		040 ⇔ 047	Gobo 5 (Laserdreieck)
		048 ⇔ 055	Gobo 6 (Linie)
		056 ⇔ 063	Gobo 7 (strohgedeckte Trennung)
		064 ⇔ 071	Gobo 7 schütteln, langsam bis schnell
		072 ⇔ 079	Gobo 6 schütteln, langsam bis schnell
		080 ⇔ 087	Gobo 5 schütteln, langsam bis schnell
		088 ⇔ 095	Gobo 4 schütteln, langsam bis schnell
		096 ⇔ 103	Gobo 3 schütteln, langsam bis schnell
		104 ⇔ 111	Gobo 2 schütteln, langsam bis schnell
		112 ⇔ 119	Gobo 1 schütteln, langsam bis schnell
		120 ⇔ 127	Öffnen
		128 ⇔ 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 ⇔ 255	Gobo-Scroll gegen den Uhrzeigersinn, schnell bis langsam
11	Goborad 1 Umdrehung	000 ⇔ 063	Gobo-Index
		064 ⇔ 147	Drehung im Uhrzeigersinn, langsam bis schnell
		148 ⇔ 191	Drehung gegen den Uhrzeigersinn, schnell bis langsam
		192 ⇔ 255	Wechselnde Drehung im Uhrzeigersinn / gegen den Uhrzeigersinn, langsam bis schnell
Kanal Funktion Wert Prozent/Einstellung
12	Statisches Goborad(sieheGobo Wheels)	000 ⇔ 006	Öffnen
		007 ⇔ 013	Gobo 1 (Punkte trennen sich)
		014 ⇔ 020	Gobo 2 (Steine)
		021 ⇔ 027	Gobo 3 (Dreiecksstrahlen)
		028 ⇔ 034	Gobo 4 (gruppierte Ovale)
		035 ⇔ 041	Gobo 5 (Dreiecksauflösung)
		042 ⇔ 048	Gobo 6 (Laubaufteilung)
		049 ⇔ 055	Gobo 7 (Kreispunkt)
		056 ⇔ 063	Gobo 8 (Mosaikauflösung)
		064 ⇔ 071	Gobo 8 schütteln, langsam bis schnell
		072 ⇔ 079	Gobo 7 schütteln, langsam bis schnell
		080 ⇔ 085	Gobo 6 schütteln, langsam bis schnell
		086 ⇔ 092	Gobo 5 schütteln, langsam bis schnell
		093 ⇔ 099	Gobo 4 schütteln, langsam bis schnell
		100 ⇔ 106	Gobo 3 schütteln, langsam bis schnell
		107 ⇔ 113	Gobo 2 schütteln, langsam bis schnell
		114 ⇔ 120	Gobo 1 schütteln, langsam bis schnell
		121 ⇔ 127	Öffnen
		128 ⇔ 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 ⇔ 255	Gobo-Scroll gegen den Uhrzeigersinn, schnell bis langsam
13 Fokus 000 ⇔ 255 0-100%
14 Prisma		000 ⇔ 004	Keine Funktion
		005 ⇔ 255	Prismeneinsatz
15 Prisma Rotation		000 ⇔ 127	Prismeindex
		128 ⇔ 189	Drehung im Uhrzeigersinn, langsam bis schnell
		190 ⇔ 193	Halt
		194 ⇔ 255	Drehung gegen den Uhrzeigersinn, schnell bis langsam
16 Iris		000 ⇔ 063	Groß bis klein
		064 ⇔ 127	Automatischer Wechsel, langsam bis schnell
		128 ⇔ 191	Langsames Verkleinern, schnelles Vergrößern (langsam bis schnell)
		192 ⇔ 255	Langsames Vergrößern, schnelles Verkleinern (langsam bis schnell)
17 Bewegungsmakros	000 ⇔ 007	Keine Funktion
	008 ⇔ 015	Bewegungsmakro 1
	016 ⇔ 023	Bewegungsmakro 2
	024 ⇔ 031	Bewegungsmakro 3
	032 ⇔ 039	Bewegungsmakro 4
	040 ⇔ 047	Bewegungsmakro 5
	048 ⇔ 055	Bewegungsmakro 6
	056 ⇔ 063	Bewegungsmakro 7
	064 ⇔ 071	Bewegungsmakro 8
	072 ⇔ 079	Bewegungsmakro 9
	080 ⇔ 087	Bewegungsmakro 10
	088 ⇔ 095	Bewegungsmakro 11
	096 ⇔ 103	Bewegungsmakro 12
	104 ⇔ 111	Bewegungsmakro 13
	112 ⇔ 119	Bewegungsmakro 14
	120 ⇔ 127	Bewegungsmakro 15
	128 ⇔ 135	Bewegungsmakro 16
	136 ⇔ 143	Bewegungsmakro 17
	144 ⇔ 151	Bewegungsmakro 18
	152 ⇔ 159	Bewegungsmakro 19
	160 ⇔ 167	Bewegungsmakro 20
	168 ⇔ 175	Bewegungsmakro 21
	176 ⇔ 183	Bewegungsmakro 22
	184 ⇔ 191	Bewegungsmakro 23
	192 ⇔ 199	Bewegungsmakro 24
	200 ⇔ 207	Bewegungsmakro 25
	208 ⇔ 215	Bewegungsmakro 26
	216 ⇔ 223	Bewegungsmakro 27
	224 ⇔ 231	Bewegungsmakro 28
	232 ⇔ 239	Bewegungsmakro 29
	240 ⇔ 247	Bewegungsmakro 30
	248 ⇔ 255	Bewegungsmakro 31
18	Makrogeschwindigkeit	000 ⇔ 255	Bewegungsmakrogeschwindigkeit, schnell bis langsam
19	Steuerung(3 Sek. Gedrückt halten)	000 ⇔ 007	Keine Funktion
		008 ⇔ 015	Blackout während Pan/Tilt
		016 ⇔ 023	Blackout während sich das Farbrad bewegt
		024 ⇔ 031	Blackout während sich Goboräder bewegen
		032 ⇔ 039	Pan/Tilt/Kleur-Blackout
		040 ⇔ 047	Pan/Tilt/Gobo-Blackout
		048 ⇔ 055	Pan/Tilt/Kleur/Gobo-Blackout
		056 ⇔ 095	Keine Funktion
		096 ⇔ 103	Schwenk-Reset
		104 ⇔ 111	Neige-Reset
		112 ⇔ 119	Farbrad zurückgesetzt
		120 ⇔ 127	Goborad zurückgesetzt
		128 ⇔ 135	Gobo rotation reset
		136 ⇔ 143	Prisma zurückgesetzt
		144 ⇔ 151	Fokus zurückgesetzt
		152 ⇔ 159	Alles zurückgesetzt
		160 ⇔ 167	Iris zurückgesetzt
		168 ⇔ 239	Keine Funktion
		240 ⇔ 247	Pan / Tilt Smooth-Modus ein
		248 ⇔ 255	Pan / Tilt Smooth-Modus aus

16CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung		000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung		000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit		000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7 Shutter			000 ⇔ 003 Keine Funktion004 ⇔ 007 An008 ⇔ 076 Synchronisierter Blitz, langsam bis schnell077 ⇔ 145 Pulse-Effekt, langsam bis schnell146 ⇔ 215 Zufälliger Effekt, langsam bis schnell216 ⇔ 255 An
8	F a r b		000 ⇔ 006 Öffnen007 ⇔ 013 Rot014 ⇔ 020 Orange021 ⇔ 027 Grün028 ⇔ 034 Gelb035 ⇔ 041 Blau042 ⇔ 048 CTO 3200K049 ⇔ 055 Magenta056 ⇔ 063 UV064 ⇔ 127 Farben teilen128 ⇔ 191 Farbrolle im Uhrzeigersinn, langsam bis schnell192 ⇔ 255 Farbrolle gegen den Uhrzeigersinn, schnell bis langsam
9	Rotierendes Goborad(siehe Gobo Wheels)		000 ⇔ 007 Öffnen008 ⇔ 015 Gobo 1 (Stammeszusammenbruch)016 ⇔ 023 Gobo 2 (zerschmettert)024 ⇔ 031 Gobo 3 (Stockmänner)032 ⇔ 039 Gobo 4 (lineare Ovale)040 ⇔ 047 Gobo 5 (Laserdreieck)048 ⇔ 055 Gobo 6 (Linie)056 ⇔ 063 Gobo 7 (strohgedeckte Trennung)064 ⇔ 071 Gobo 7 schütteln, langsam bis schnell072 ⇔ 079 Gobo 6 schütteln, langsam bis schnell080 ⇔ 087 Gobo 5 schütteln, langsam bis schnell088 ⇔ 095 Gobo 4 schütteln, langsam bis schnell096 ⇔ 103 Gobo 3 schütteln, langsam bis schnell104 ⇔ 111 Gobo 2 schütteln, langsam bis schnell112 ⇔ 119 Gobo 1 schütteln, langsam bis schnell120 ⇔ 127 Öffnen128 ⇔ 191 Gobo-Scroll im Uhrzeigersinn, langsam bis schnell192 ⇔ 255 Gobo-Scroll gegen den Uhrzeigersinn, schnell bis langsam
10	Goborad 1 Umdrehung		000 ⇔ 063 Gobo-Index064 ⇔ 147 Drehung im Uhrzeigersinn, langsam bis schnell148 ⇔ 191 Drehung gegen den Uhrzeigersinn, schnell bis langsam192 ⇔ 255 Wechselnde Drehung im Uhrzeigersinn / gegen den Uhrzeigersinn, langsam bis schnell

Kanal Funktion Wert Prozent/Einstellung
11	Statisches Goborad(sieheGobo Wheels)	000 ⇔ 006	Öffnen
		007 ⇔ 013	Gobo 1 (Punkte trennen sich)
		014 ⇔ 020	Gobo 2 (Steine)
		021 ⇔ 027	Gobo 3 (Dreiecksstrahlen)
		028 ⇔ 034	Gobo 4 (gruppierte Ovale)
		035 ⇔ 041	Gobo 5 (Dreiecksauflösung)
		042 ⇔ 048	Gobo 6 (Laubaufteilung)
		049 ⇔ 055	Gobo 7 (Kreispunkt)
		056 ⇔ 063	Gobo 8 (Mosaikauflösung)
		064 ⇔ 071	Gobo 8 schütteln, langsam bis schnell
		072 ⇔ 079	Gobo 7 schütteln, langsam bis schnell
		080 ⇔ 085	Gobo 6 schütteln, langsam bis schnell
		086 ⇔ 092	Gobo 5 schütteln, langsam bis schnell
		093 ⇔ 099	Gobo 4 schütteln, langsam bis schnell
		100 ⇔ 106	Gobo 3 schütteln, langsam bis schnell
		107 ⇔ 113	Gobo 2 schütteln, langsam bis schnell
		114 ⇔ 120	Gobo 1 schütteln, langsam bis schnell
		121 ⇔ 127	Öffnen
		128 ⇔ 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 ⇔ 255	Gobo-Scroll gegen den Uhrzeigersinn, schnell bis langsam
12 Fokus 000 ⇔ 255 0-100%
13 Prisma		000 ⇔ 004	Keine Funktion
		005 ⇔ 255	Prismeneinsatz
14 Prisma Rotation		000 ⇔ 127	Prismeindex
		128 ⇔ 189	Drehung im Uhrzeigersinn, langsam bis schnell
		190 ⇔ 193	Halt
		194 ⇔ 255	Drehung gegen den Uhrzeigersinn, schnell bis langsam
15 Iris		000 ⇔ 063	Groß bis klein
		064 ⇔ 127	Automatischer Wechsel, langsam bis schnell
		128 ⇔ 191	Langsames Verkleinern, schnelles Vergrößern (langsam bis schnell)
		192 ⇔ 255	Langsames Vergrößern, schnelles Verkleinern (langsam bis schnell)
16	Steuerung(3 Sek. Gedrückt halten)	000 ⇔ 007	Keine Funktion
		008 ⇔ 015	Blackout während Pan/Tilt
		016 ⇔ 023	Blackout während sich das Farbrad bewegt
		024 ⇔ 031	Blackout während sich Goboräder bewegen
		032 ⇔ 039	Pan/Tilt/Kleur-Blackout
		040 ⇔ 047	Pan/Tilt/Gobo-Blackout
		048 ⇔ 055	Pan/Tilt/Kleur/Gobo-Blackout
		056 ⇔ 095	Keine Funktion
		096 ⇔ 103	Schwenk-Reset
		104 ⇔ 111	Neige-Reset
		112 ⇔ 119	Farbrad zurückgesetzt
		120 ⇔ 127	Goborad zurückgesetzt
		128 ⇔ 135	Gobo rotation reset
		136 ⇔ 143	Prisma zurückgesetzt
		144 ⇔ 151	Fokus zurückgesetzt
		152 ⇔ 159	Alles zurückgesetzt
		160 ⇔ 167	Iris zurückgesetzt
		168 ⇔ 239	Keine Funktion
		240 ⇔ 247	Pan / Tilt Smooth-Modus ein
		248 ⇔ 255	Pan / Tilt Smooth-Modus aus

Goboräder

Rotierendes Goborad

Goborad	Gobo #	Beschreibung	Goborad	Gobo #	Beschreibung
Rotierendes Goborad	1 Stammeszusammenbruch		Statisches Goborad	1 Punkte trennen sich
	2 Zerschmettert 2 Steine
	3 Stockmänner 3 Dreiecksstrahlen
	4	Lineare Ovale		4	Gruppierte Ovale
	5 Laserdreieck 5 Dreiecksauflösung
	6 Linie 6 Laubaufteilung
	7	Strohgedeckte Trennung		7	Kreispunkt
				8 Mosaikauflösung

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Mexico
