MANUAL DE USUARIO COLORado Batten 72X Chauvet

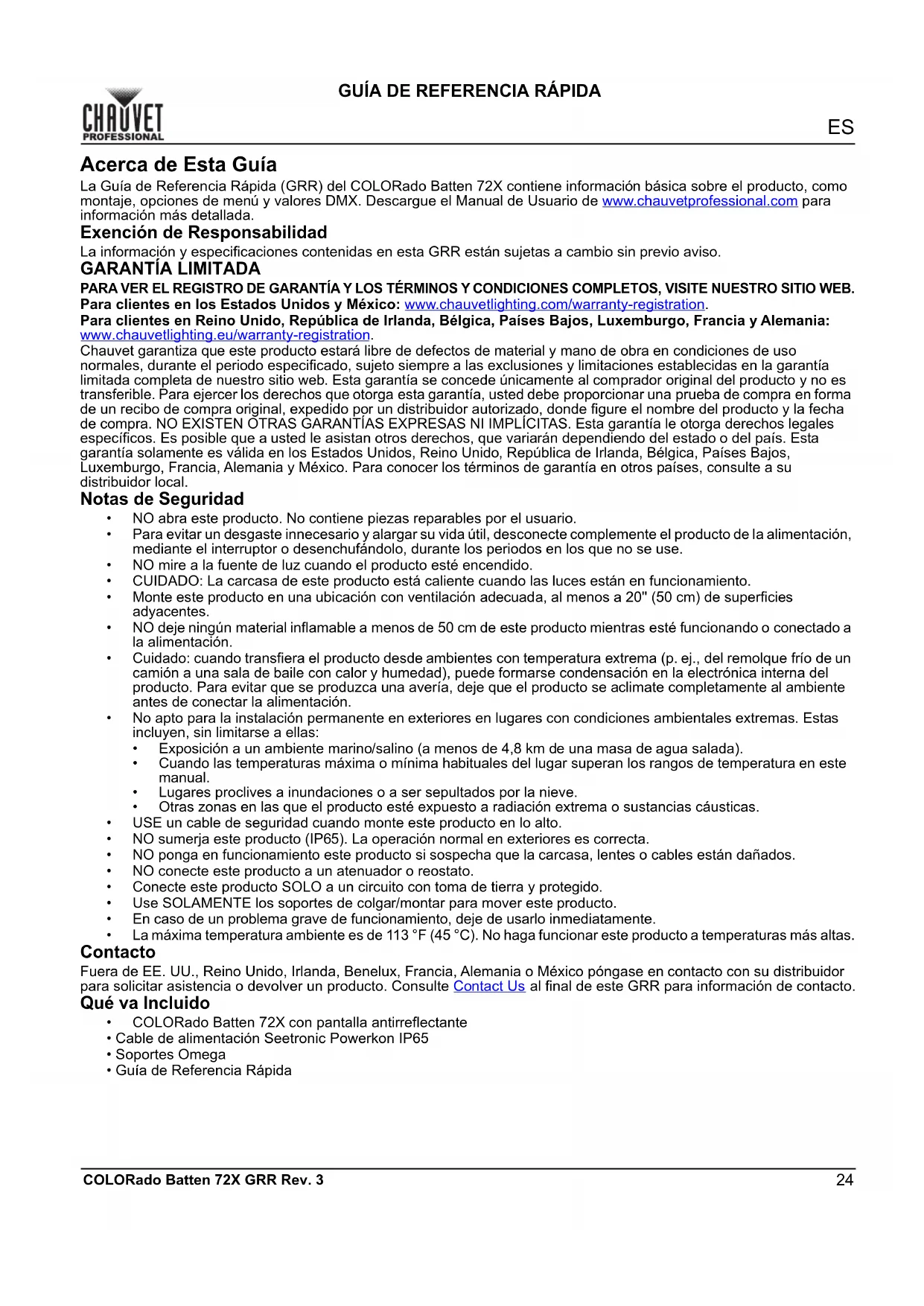

GUÍA DE REFERENCIA RÁPIDA

Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del COLORado Batten 72X contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada. Exención de Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de Seguridad

NO abra este producto. No contiene piezas reparables por el usuario.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

NO mire a la fuente de luz cuando el producto esté encendido.

CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:

Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).

Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.

Lugares proclives a inundaciones o a ser sepultados por la nieve.

Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.

USE un cable de seguridad cuando monte este producto en lo alto.

NO sumerja este producto (IP65). La operación normal en exteriores es correcta.

NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

NO conecte este producto a un atenuador o reostato.

Conecte este producto SOLO a un circuito con toma de tierra y protegido.

Use SOLAMENTE los soportes de colgar/montar para mover este producto.

En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va Incluido

• Guía de Referencia Rápida25

GUÍA DE REFERENCIA RÁPIDA

COLORado Batten 72X GRR Rev. 3 Corriente Alterna Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de100 a 240 VCA, 50/60 Hz. Alimentación en Cadena Puede enlazar hasta 10 productos COLORado Batten 72X a 120 V, 17 productos a 208 V o 19 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado. Enchufe CA Enlace DMX El COLORado Batten 72X funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com

Conexión DMX El COLORado Batten 72X usa una conexión de datos DMX de 5 pines para sus 18 personalidades de control, que van de 3 canales a 43 canales en modos de 1 celda y modos de 3 celdas: Vea el Manual de Usuario para información sobre cómo conectar y configurar el producto para funcionamiento DMX. RDM (gestión remota del dispositivo) Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORado Batten 72X admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada. Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

Diagrama de Montaje del Producto Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo CA Cargado Negro Marrón Amarillo/Latón CA Neutro Blanco Azul Plata CA Tierra Verde/Amarillo Verde/Amarillo Verde Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use. RGB RGB EXT RGBA RGBA EXT RGBAW RGBAW EXT RGBAW FIN RGBAW FUL HSIC 1 celda 3 8 4 9 5 10 10 16 8 3 celdas9 2112241527304322

Soporte Omega Cable de Seguridad Abrazadera de Montaje Asegure el cable de seguridad usando el pasador de la parte trasera del aparatoES

GUÍA DE REFERENCIA RÁPIDA

Descripción del Panel de Control Mapa de Menú Botón Función <MENU> Sale del menú o función actual <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada <UP> Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función Nivel principal Niveles de Programación Descripción Start Address 1–510* Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad) Personality 1 RGB 3 canal: RGB 1 RGB EXT 8 canal: 16 bits atenuador, RGB, macro de color, temperatura de color, estroboscopio 1 RGBA 4 canal: RGBA 1 RGBA EXT 9 canal: 16 bits atenuador, RGBA, macro de color, temperatura de color, estroboscopio 1 RGBAW 5 canal: RGBAW 1 RGBAW EXT 10 canal: 16 bits atenuador, RGBAW, macro de color, temperatura de color, estroboscopio 1 RGBAW FIN 10 canal: 16 bits RGBAW 1 RGBAW FUL 16 canal: 16 bits atenuador, 16 bits RGBAW, macro de color, temperatura de color, estroboscopio, velocidad de atenuador 1 HSIC 8 canal: atenuador, 16 bits tono, saturación, estroboscopio, macro de color, temperatura de color , velocidad de atenuador 3 RGB 9 canal (3 celdas): RGB 3 RGB EXT 21 canal (3 celdas): 16 bits atenuador, RGB, macro de color, temperatura de color, estroboscopio 3 RGBA 12 canal (3 celdas): RGBA 3 RGBA EXT 24 canal (3 celdas): 16 bits atenuador, RGBA, macro de color, temperatura de color, estroboscopio 3 RGBAW 15 canal (3 celdas): RGBAW 3 RGBAW EXT 27 canal (3 celdas): 16 bits atenuador, RGBAW, macro de color, temperatura de color, estroboscopio 3 RGBAW FIN 30 canal (3 celdas): 16 bits RGBAW 3 RGBAW FUL 43 canal (3 celdas): 16 bits atenuador, 16 bits RGBAW, macro de color, temperatura de color, estroboscopio, velocidad de atenuador 3 HSIC 22 canal (3 celdas): atenuador, 16 bits tono, saturación, estroboscopio, macro de color, temperatura de color, velocidad de atenuador Output Setting Power Mode Evita pasar de la temperatura máxima ajustando la intensidad de salida Steady Mode Utiliza una intensidad mas baja de salida a una tasa constante para evitar pasar de la temperatura máxima Legacy Mode Coincidirá con la intensidad de salida del COLORado Batten 72 Tour27

GUÍA DE REFERENCIA RÁPIDA

(introducir contraseña) DMX Error/ Loss Hold Last Continúa con el último comando tras la pérdida de control DMX Blackout Oscuro el dispositivo tras la pérdida de señal DMX Disp TimeOut

Retro-iluminación de la pantalla siempre activa 10s Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad 20s Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad 30s Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad Disp Passcode

Bloquea la pantalla (la contraseña es <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>) Off Information Fixture Hours _ _ _ _Hours Muestra el nombre total de las horas del producto Firmware Vers V_ _ Muestra instalada la versión de firmware RDM UID _ _ _ _ _ _ _ _ Muestra el UID # del producto LABEL Batten 72X Muestra el nombre del producto para RDM Factory Reset

Reinicia a la configuración de fábrica Yes Nivel principal Niveles de Programación DescripciónES

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

COLORado Batten 72X GRR Rev. 3 3 RGBAW FIN (30 canales) 40 Temperatura de color 3 000 010 Sin función 011 028 Blanco 1 029 046 Blanco 2 047 064 Blanco 3 065 082 Blanco 4 083 100 Blanco 5 101 118 Blanco 6 119 136 Blanco 7 137 154 Blanco 8 155 172 Blanco 9 173 190 Blanco 10 191 208 Blanco 11 209 226 Blanco 12 227 244 Blanco 13 245 255 Blanco 14 41 Estroboscopio 3 000 009 Sin función 010 099 Estroboscopio, lento a rápido 100 109 Sin función 110 179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido 42 Estroboscopio todo 000 009 Sin función 010 099 Estroboscopio, lento a rápido 100 109 Sin función 110 179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido 43 Velocidad de atenuador 000 009 Ajuste de la velocidad del atenuador desde la pantalla 010 029 Modo velocidad del atenuador desactivado 030 069 Velocidad de atenuador 1 (rápida) 070 129 Velocidad de atenuador 2 130 189 Velocidad de atenuador 3 190 255 Velocidad de atenuador 4 (lenta) Canal Función Valor Porcentaje/Configuración 1 Rojo 1 000 255 0–100% 2 Rojo fino 1 000 255 0–100% 3Verde 1 000 255 0–100% 4 Verde fino 1 000 255 0–100% 5 Azul 1 000 255 0–100% 6 Azul fino 1 000 255 0–100% 7Ámbar 1 000 255 0–100% 8 Ámbar fino 1 000 255 0–100% 9 Blanco 1 000 255 0–100% 10 Blanco fino 1 000 255 0–100% 11 Rojo 2 000 255 0–100% 12 Rojo fino 2 000 255 0–100% 13 Verde 2 000 255 0–100% 14 Verde fino 2 000 255 0–100% 15 Azul 2 000 255 0–100% 16 Azul fino 2 000 255 0–100% 17 Ámbar 2 000 255 0–100% 18 Ámbar fino 2 000 255 0–100% 19 Blanco 2 000 255 0–100% Canal Función Valor Porcentaje/ConfiguraciónES

GUÍA DE REFERENCIA RÁPIDA

244 Blanco 13 245 255 Blanco 14 10 Estroboscopio 1 000 009 Sin función 010 099 Estroboscopio, lento a rápido 100 109 Sin función 110 179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido 11 Rojo 2 000 255 0–100% 12 Verde 2 000 255 0–100% 13 Azul 2 000 255 0–100% Canal Función Valor Porcentaje/Configuración35

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido 21 Estroboscopio todo 000 009 Sin función 010 099 Estroboscopio, lento a rápido 100 109 Sin función 110 179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido Canal Función Valor Porcentaje/Configuración 1 Rojo 1 000 255 0–100% 2Verde 1 000 255 0–100% 3 Azul 1 000 255 0–100% 4 Rojo 2 000 255 0–100% 5Verde 2 000 255 0–100% 6 Azul 2 000 255 0–100% 7 Rojo 3 000 255 0–100% 8Verde 3 000 255 0–100% 9 Azul 3 000 255 0–100% Canal Función Valor Porcentaje/ConfiguraciónES

GUÍA DE REFERENCIA RÁPIDA

Temperaturas de color 000 010 Sin función 011 028 Blanco 1 029 046 Blanco 2 047 064 Blanco 3 065 082 Blanco 4 083 100 Blanco 5 101 118 Blanco 6 119 136 Blanco 7 137 154 Blanco 8 155 172 Blanco 9 173 190 Blanco 10 191 208 Blanco 11 209 226 Blanco 12 227 244 Blanco 13 245 255 Blanco 14 8 Velocidad de atenuador 000 009 Ajuste de la velocidad del atenuador desde la pantalla 010 029 Modo velocidad del atenuador desactivado 030 069 Velocidad de atenuador 1 (rápida) 070 129 Velocidad de atenuador 2 130 189 Velocidad de atenuador 3 190 255 Velocidad de atenuador 4 (lenta) Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% 2 Atenuador fino 000 255 0–100% 3Rojo 000 255 0–100% 4 Rojo fino 000 255 0–100% 5Verde 000 255 0–100% 6 Verde fino 000 255 0–100% 7Azul 000 255 0–100% 8 Azul fino 000 255 0–100% 9Ámbar 000 255 0–100%43

GUÍA DE REFERENCIA RÁPIDA

179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido 16 Velocidad de atenuador 000 009 Ajuste de la velocidad del atenuador desde la pantalla 010 029 Modo velocidad del atenuador desactivado 030 069 Velocidad de atenuador 1 (rápida) 070 129 Velocidad de atenuador 2 130 189 Velocidad de atenuador 3 190 255 Velocidad de atenuador 4 (lenta) Canal Función Valor Porcentaje/Configuración 1Rojo 000 255 0–100% 2 Rojo fino 000 255 0–100% 3Verde 000 255 0–100% 4 Verde fino 000 255 0–100% 5 Azul 000 255 0–100% 6 Azul fino 000 255 0–100% 7Ámbar 000 255 0–100% 8 Ámbar fino 000 255 0–100% 9Blanco 000 255 0–100% 10 Blanco fino 000 255 0–100% Canal Función Valor Porcentaje/ConfiguraciónES

GUÍA DE REFERENCIA RÁPIDA

244 Blanco 13 245 255 Blanco 14 10 Estroboscopio 000 009 Sin función 010 099 Estroboscopio, lento a rápido 100 109 Sin función 110 179 Estroboscopio de pulso, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido Canal Función Valor Porcentaje/Configuración 1Rojo 000 255 0–100% 2Verde 000 255 0–100% 3Azul 000 255 0–100% 4Ámbar 000 255 0–100% 5Blanco 000 255 0–100% Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% 2 Atenuador fino 000 255 0–100% 3Rojo 000 255 0–100% 4Verde 000 255 0–100%45

GUÍA DE REFERENCIA RÁPIDA

189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido Canal Función Valor Porcentaje/Configuración 1Rojo 000 255 0–100% 2Verde 000 255 0–100% 3 Azul 000 255 0–100% 4Ámbar 000 255 0–100% Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% 2 Atenuador fino 000 255 0–100% 3Rojo 000 255 0–100% 4Verde 000 255 0–100% 5 Azul 000 255 0–100% Canal Función Valor Porcentaje/ConfiguraciónES
