GEBRUIKSAANWIJZING COLORado Batten 72X Chauvet

BEKNOPTE HANDLEIDING COLORado Batten 72X BH Rev. 3 Over deze handleiding De COLORado Batten 72X Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

• Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).

• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.

• Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.

• Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

• Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen

• COLORado Batten 72X met verblindingsscherm

• Beknopte handleidingNL

COLORado Batten 72X BH Rev. 3 BEKNOPTE HANDLEIDING AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 10 COLORado Batten 72X-producten koppelen bij 120 V, 17 COLORado Solo Batten-producten koppelen bij 208 V, of 19 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden. AC-stekker DMX-koppeling De COLORado Batten 72X kan met een DMX-controller werken met een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar. DMX-aansluiting De COLORado Batten 72X gebruikt een 5-pins DMX-gegevensverbinding voor haar 18 bedieningspersoonlijkheden in een bereik van 3-kanaals tot 43-kanaals in 1-cel modi en 3-cel modi: Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking. RDM (apparaatbeheer op afstand) Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORado Batten 72X ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

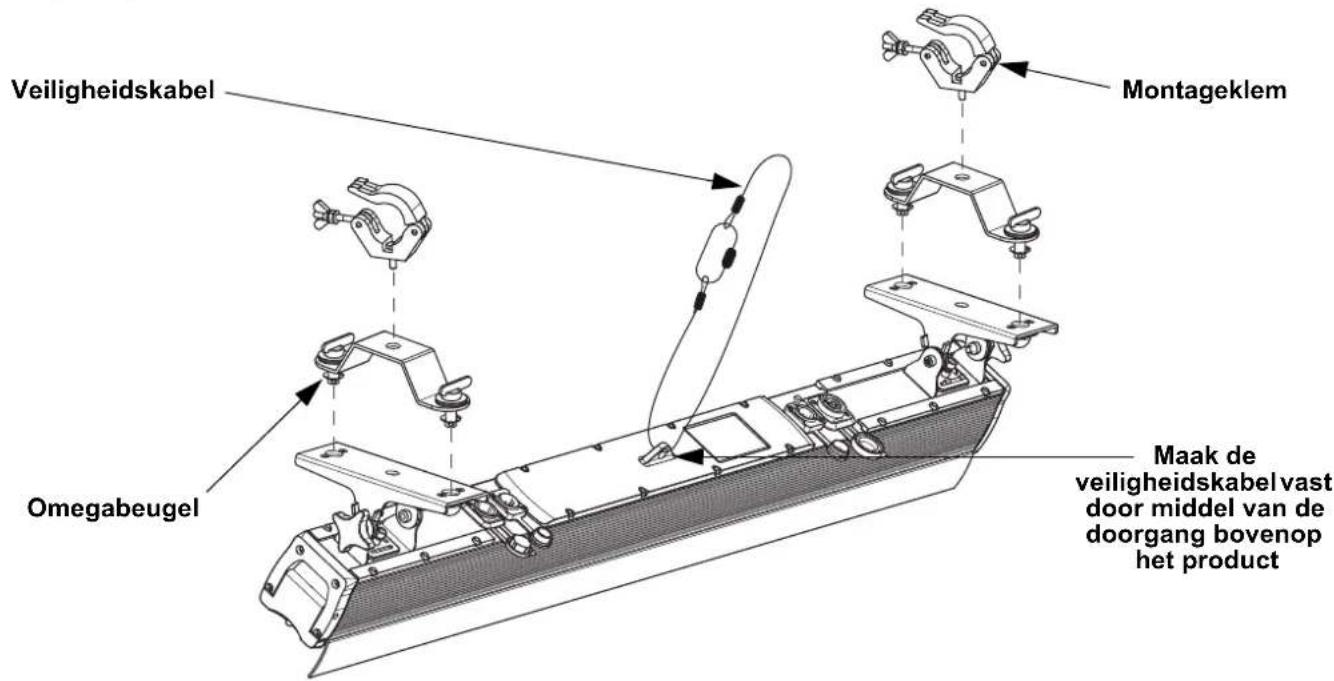

Montagediagram van het product Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Wit Blauw Zilver AC Aarde Groen/geel Groen/geel Groen Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. RGB RGB EXT RGBA RGBA EXT RGBAW RGBAW EXT RGBAW FIN RGBAW FUL HSIC 1-cel 3 8 4 9 5 10 10 16 8 3-cel 9 21 12 24 15 27 30 43 22

Omegabeugel Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product Montageklem95

BEKNOPTE HANDLEIDING COLORado Batten 72X BH Rev. 3 Beschrijving bedieningspaneel Menumap Toets Functie <MENU> Sluit het huidige menu of functie af <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Hoofdniveau Programmeerniveaus Beschrijving Start Address 1–510* Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid) Personality 1 RGB 3-kanaals: RGB 1 RGB EXT 8-kanaals: 16-bits dimmer, RGB, kleur macro, kleurtemperatuur, stroboscoop 1 RGBA 4-kanaals: RGBA 1 RGBA EXT 9-kanaals: 16-bits dimmer, RGBA, kleur macro, kleurtemperatuur, stroboscoop 1 RGBAW 5-kanaals: RGBAW 1 RGBAW EXT 10-kanaals: 16-bits dimmer, RGBAW, kleur macro, kleurtemperatuur, stroboscoop 1 RGBAW FIN 10-kanaals: 16-bits RGBAW 1 RGBAW FUL 16-kanaals: 16-bits dimmer, 16-bits RGBAW, kleur macro, kleurtemperatuur, stroboscoop, dimmersnelheid 1 HSIC 8-kanaals: Dimmer, 16-bits tint, verzadiging, stroboscoop, kleur macro, kleurtemperatuur, dimmersnelheid 3 RGB 9-kanaals (3-cel): RGB 3 RGB EXT 21-kanaals (3-cel): 16-bits dimmer, RGB, kleur macro, kleurtemperatuur, stroboscoop 3 RGBA 12-kanaals (3-cel): RGBA 3 RGBA EXT 24-kanaals (3-cel): 16-bits dimmer, RGBA, kleur macro, kleurtemperatuur, stroboscoop 3 RGBAW 15-kanaals (3-cel): RGBAW 3 RGBAW EXT 27-kanaals (3-cel): 16-bits dimmer, RGBAW, kleur macro, kleurtemperatuur, stroboscoop 3 RGBAW FIN 30-kanaals (3-cel): 16-bits RGBAW 3 RGBAW FUL 43-kanaals (3-cel): 16-bits dimmer, 16-bits RGBAW, kleur macro, kleurtemperatuur, stroboscoop, dimmersnelheid 3 HSIC 22-kanaals (3-cel): dimmer, 16-bits tint, verzadiging, stroboscoop, kleur macro, kleurtemperatuur, dimmersnelheid Output Setting Power Mode Voorkom dat de maximale temperatuur overschreden wordt door de intensiteit aan te passen Steady Mode Gebruikt een lager intensiteit bij een constante niveau, om de maximale temperatuur niet te overschrijden Legacy Mode Komt overeen met de intensiteit van de COLORado Batten 72 TourNL

(Toegangscode invullen) DMX Error/ Loss Hold Last Gaat verder met de laatste opdracht na verlies van DMX-regeling Blackout Verduistert de product na verlies van DMX Disp TimeOut On De backlight van de display is altijd aan 10s Schakelt de backlight van de display uit na 10s van inactiviteit 20s Schakelt de backlight van de display uit na 20s van inactiviteit 30s Schakelt de backlight van de display uit na 30s van inactiviteit Disp Passcode

Vergrendelt het display (toegangscode is <UP>

Off Information Fixture Hours _ _ _ _Hours Toont het totale aantal producturen Firmware Vers V_ _ Toont de geïnstalleerde softwareversie RDM UID _ _ _ _ _ _ _ _ Geeft de huidige UID LABEL Batten 72X Toont de productnaam voor RDM Factory Reset

Herstellen naar de fabrieksstandaard Yes Hoofdniveau Programmeerniveaus Beschrijving97

118 Wit 6 119 136 Wit 7 137 154 Wit 8 155 172 Wit 9 173 190 Wit 10 191 208 Wit 11 209 226 Wit 12 227 244 Wit 13 245 255 Wit 14 15 Stroboscoop 1 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 16 Rood 2 000 255 0–100% 17 Fijn rood 2 000 255 0–100% 18 Groen 2 000 255 0–100% 19 Fijn groen 2 000 255 0–100% 20 Blauw 2 000 255 0–100% 21 Fijn blauw 2 000 255 0–100% 22 Amber 2 000 255 0–100% 23 Fijn amber 2 000 255 0–100% 24 Wit 2 000 255 0–100% 25 Fijn wit 2 000 255 0–100%NL

BEKNOPTE HANDLEIDING COLORado Batten 72X BH Rev. 3 3 RGBAW FIN (30 kanalen) 40 Kleurtemperaturen 3 000 010 Geen functie 011 028 Wit 1 029 046 Wit 2 047 064 Wit 3 065 082 Wit 4 083 100 Wit 5 101 118 Wit 6 119 136 Wit 7 137 154 Wit 8 155 172 Wit 9 173 190 Wit 10 191 208 Wit 11 209 226 Wit 12 227 244 Wit 13 245 255 Wit 14 41 Stroboscoop 3 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 42 Alles stroboscoop 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 43 Dimmersnelheid 000 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu 010 029 Dimmer snelheidsmodus uit 030 069 Dimmer snelheidsmodus 1 (snel)

129 Dimmer snelheidsmodus 2 130 189 Dimmer snelheidsmodus 3 190 255 Dimmer snelheidsmodus 4 (langzaam) Kanaal Functie Waarde Percentage/Instelling 1 Rood 1 000 255 0–100% 2 Fijn rood 1 000 255 0–100% 3Groen 1 000 255 0–100% 4 Fijn groen 1 000 255 0–100% 5 Blauw 1 000 255 0–100% 6Fijn blauw 1 000 255 0–100% 7Amber 1 000 255 0–100% 8Fijn amber 1 000 255 0–100% 9 Wit 1 000 255 0–100% 10 Fijn wit 1 000 255 0–100% 11 Rood 2 000 255 0–100% 12 Fijn rood 2 000 255 0–100% 13 Groen 2 000 255 0–100% 14 Fijn groen 2 000 255 0–100% 15 Blauw 2 000 255 0–100% 16 Fijn blauw 2 000 255 0–100% 17 Amber 2 000 255 0–100% 18 Fijn amber 2 000 255 0–100% 19 Wit 2 000 255 0–100% Kanaal Functie Waarde Percentage/InstellingNL

244 Wit 13 245 255 Wit 14 10 Stroboscoop 1 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 11 Rood 2 000 255 0–100% 12 Groen 2 000 255 0–100% 13 Blauw 2 000 255 0–100% Kanaal Functie Waarde Percentage/Instelling103

COLORado Batten 72X BH Rev. 3 BEKNOPTE HANDLEIDING 3 RGBAW (15 kanalen) 3 RGBA EXT (24 kanalen) 25 Kleurtemperaturen 3 000 010 Geen functie 011 028 Wit 1 029 046 Wit 2 047 064 Wit 3 065 082 Wit 4 083 100 Wit 5 101 118 Wit 6 119 136 Wit 7 137 154 Wit 8 155 172 Wit 9 173 190 Wit 10 191 208 Wit 11 209 226 Wit 12 227 244 Wit 13 245 255 Wit 14 26 Stroboscoop 3 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 27 Alles stroboscoop 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel Kanaal Functie Waarde Percentage/Instelling 1 Rood 1 000 255 0–100% 2Groen 1 000 255 0–100% 3Blauw 1 000 255 0–100% 4Amber 1 000 255 0–100% 5 Wit 1 000 255 0–100% 6 Rood 2 000 255 0–100% 7Groen 2 000 255 0–100% 8Blauw 2 000 255 0–100% 9Amber 2 000 255 0–100% 10 Wit 2 000 255 0–100% 11 Rood 3 000 255 0–100% 12 Groen 3 000 255 0–100% 13 Blauw 3 000 255 0–100% 14 Amber 3 000 255 0–100% 15 Wit 3 000 255 0–100% Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% 2 Fijne Dimmer 000 255 0–100% 3 Rood 1 000 255 0–100% 4Groen 1 000 255 0–100% 5Blauw 1 000 255 0–100% 6Amber 1 000 255 0–100% Kanaal Functie Waarde Percentage/Instelling105

BEKNOPTE HANDLEIDING COLORado Batten 72X BH Rev. 3 3 RGBA (12 kanalen) 3 RGB EXT (21 kanalen) 23 Stroboscoop 3 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 24 Alles stroboscoop 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel Kanaal Functie Waarde Percentage/Instelling 1 Rood 1 000 255 0–100% 2Groen 1 000 255 0–100% 3 Blauw 1 000 255 0–100% 4Amber 1 000 255 0–100% 5 Rood 2 000 255 0–100% 6Groen 2 000 255 0–100% 7 Blauw 2 000 255 0–100% 8Amber 2 000 255 0–100% 9 Rood 3 000 255 0–100% 10 Groen 3 000 255 0–100% 11 Blauw 3 000 255 0–100% 12 Amber 3 000 255 0–100% Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% 2 Fijne Dimmer 000 255 0–100% 3 Rood 1 000 255 0–100% 4Groen 1 000 255 0–100% 5 Blauw 1 000 255 0–100% 6 Kleur macro’s 1 000 010 Geen functie 011 034 R: 100% G: 0–100% B: 0% A: 0% W: 0% 035 059 R: 100–0% G: 100% B: 0% A: 0% W: 0% 060 084 R: 0% G: 100% B: 0–100% A: 0% W: 0% 084 109 R: 0% G: 100–0% B: 100% A: 0% W: 0% 110 134 R: 0–100% G: 0% B: 100% A: 0% W: 0% 134 159 R: 100% G: 0% B: 100–0% A: 0% W: 0% 160 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0% 184 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0% 210 255 R: 100% G: 100% B: 100% A: 100% W: 100% Kanaal Functie Waarde Percentage/InstellingNL

179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 21 Alles stroboscoop 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel Kanaal Functie Waarde Percentage/Instelling 1 Rood 1 000 255 0–100% 2Groen 1 000 255 0–100% 3 Blauw 1 000 255 0–100% 4 Rood 2 000 255 0–100% 5Groen 2 000 255 0–100% 6 Blauw 2 000 255 0–100% 7 Rood 3 000 255 0–100% 8Groen 3 000 255 0–100% 9 Blauw 3 000 255 0–100% Kanaal Functie Waarde Percentage/InstellingNL

190 Wit 10 191 208 Wit 11 209 226 Wit 12 227 244 Wit 13 245 255 Wit 14 8 Dimmersnelheid 000 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu 010 029 Dimmer snelheidsmodus uit 030 069 Dimmer snelheidsmodus 1 (snel) 070 129 Dimmer snelheidsmodus 2 130 189 Dimmer snelheidsmodus 3 190 255 Dimmer snelheidsmodus 4 (langzaam) Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% 2 Fijne Dimmer 000 255 0–100% 3 Rood 000 255 0–100% 4 Fijn rood 000 255 0–100% 5Groen 000 255 0–100% 6 Fijn groen 000 255 0–100% 7Blauw 000 255 0–100% 8 Fijn blauw 000 255 0–100% 9Amber 000 255 0–100%111

179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 16 Dimmersnelheid 000 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu 010 029 Dimmer snelheidsmodus uit 030 069 Dimmer snelheidsmodus 1 (snel) 070 129 Dimmer snelheidsmodus 2 130 189 Dimmer snelheidsmodus 3 190 255 Dimmer snelheidsmodus 4 (langzaam) Kanaal Functie Waarde Percentage/Instelling 1Rood 000 255 0–100% 2Fijn rood 000 255 0–100% 3Groen 000 255 0–100% 4 Fijn groen 000 255 0–100% 5Blauw 000 255 0–100% 6Fijn blauw 000 255 0–100% 7Amber 000 255 0–100% 8Fijn amber 000 255 0–100% 9Wit 000 255 0–100% 10 Fijn wit 000 255 0–100% Kanaal Functie Waarde Percentage/InstellingNL

244 Wit 13 245 255 Wit 14 10 Stroboscoop 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Impulse stroboscoop, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel Kanaal Functie Waarde Percentage/Instelling 1 Rood 000 255 0–100% 2Groen 000 255 0–100% 3Blauw 000 255 0–100% 4Amber 000 255 0–100% 5Wit 000 255 0–100% Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% 2 Fijne Dimmer 000 255 0–100% 3 Rood 000 255 0–100% 4Groen 000 255 0–100%113
