Produkttyp	LED-Lichteffektmaschine
Stromversorgung	100-240 VAC, 50/60 Hz (universell)
Schutzart	IP65 (wassergeschützt, staubdicht, für Außenbereich)
Max. Umgebungstemperatur	45 °C (113 °F)
Lichtquellen	LED RGB + Amber + Weiß (RGBAW)
Anzahl DMX-Kanäle	18 Persönlichkeiten, von 3 bis 43 Kanälen
DMX-Anschluss	XLR 5-polig
Protokoll	DMX512, RDM
Stromanschluss	Seetronic Powerkon IP65
Max. Verkettung (120 V)	10 Einheiten
Max. Verkettung (208 V)	17 Einheiten
Max. Verkettung (230 V)	19 Einheiten
Display	Blendschutzdisplay
Hauptfunktionen	Statische Farben, Auto-Programme, Farbmakros, Farbtemperaturen, Stroboskop, 16-Bit-Dimmung, LED-Frequenzeinstellung
Steuerungsmodi	DMX, Master/Slave, Standalone
Montagesystem	Omega-Befestigungen, Sicherheitsseil obligatorisch
Ersatzteile	Nicht als Ersatzteile erhältlich (keine vom Benutzer reparierbaren Komponenten)
Wartung	Linsen mit einem weichen, trockenen Tuch reinigen. Nicht eintauchen.
Sicherheit	Nicht öffnen, nicht in die Lichtquelle schauen, Sicherheitsseil verwenden, brennbare Materialien mindestens 50 cm entfernt halten

Häufig gestellte Fragen - COLORado Batten 72X Chauvet

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie im Hauptmenü zu Setting > Factory Reset und wählen Sie Yes. Bestätigen Sie, um die Standardwerte wiederherzustellen.

Wie konfiguriere ich die DMX-Startadresse?

Drücken Sie Menu, navigieren Sie zu Start Address, und verwenden Sie die Pfeile, um die Adresse von 1 bis 510 einzustellen. Bestätigen Sie mit Enter.

Was tun, wenn das Gerät nicht mehr reagiert?

Überprüfen Sie zuerst die Stromversorgung und die DMX-Kabel. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für 30 Sekunden vom Netz und schließen Sie es wieder an. Wenn sich nichts ändert, führen Sie über das Menü einen Werksreset durch.

Wie reinige ich die Linsen des COLORado Batten 72X?

Verwenden Sie ein weiches, nicht scheuerndes Tuch, das leicht feucht ist (klares Wasser). Verwenden Sie niemals Lösungsmittel oder Chemikalien. Stellen Sie sicher, dass das Gerät ausgeschaltet und abgekühlt ist, bevor Sie es reinigen.

Was ist die maximale Umgebungstemperatur für den Betrieb?

Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie das Gerät nicht über dieser Grenze, um Überhitzung zu vermeiden.

Kann ich dieses Gerät im Freien verwenden?

Ja, der COLORado Batten 72X ist nach IP65 klassifiziert, was ihn gegen Spritzwasser und Staub schützt. Normale Nutzung im Freien ist erlaubt, vermeiden Sie jedoch längere Exposition gegenüber extremen Bedingungen (z.B. Meeresumgebung innerhalb von 4,8 km von Salzwasser).

Wie aktualisiere ich die Firmware des Geräts?

Das Firmware-Update erfolgt über die DMX-Verbindung mit entsprechender Software und einem geeigneten Interface. Konsultieren Sie das vollständige Benutzerhandbuch auf der Chauvet-Website für detaillierte Anweisungen. Ein USB-Stick wird nicht verwendet.

Wie verbinde ich mehrere Geräte in einer Daisy-Chain?

Verwenden Sie Seetronic Powerkon IP65-Stromkabel, um die Geräte miteinander zu verbinden. Die maximale Anzahl von in Kette geschalteten Einheiten hängt von der Spannung ab: 10 Einheiten bei 120 V, 17 bei 208 V, 19 bei 230 V. Für DMX verbinden Sie die DMX-Ausgänge der Geräte in Serie.

Was passiert bei Verlust des DMX-Signals?

Standardmäßig behält das Gerät den letzten empfangenen Befehl (Hold Last). Sie können dieses Verhalten im Menü Setting > DMX Error/Loss ändern, um auf Blackout (vollständiges Aus) umzuschalten.

Wie verwende ich den Master/Slave-Modus?

Gehen Sie im Hauptmenü zu Master/Slave. Wählen Sie Master Mode für das Gerät, das die Steuersignale sendet, und Slave Mode für die anderen. Die Slaves folgen dem Master über die DMX-Verbindung ohne externe Konsole.

BEDIENUNGSANLEITUNG COLORado Batten 72X Chauvet

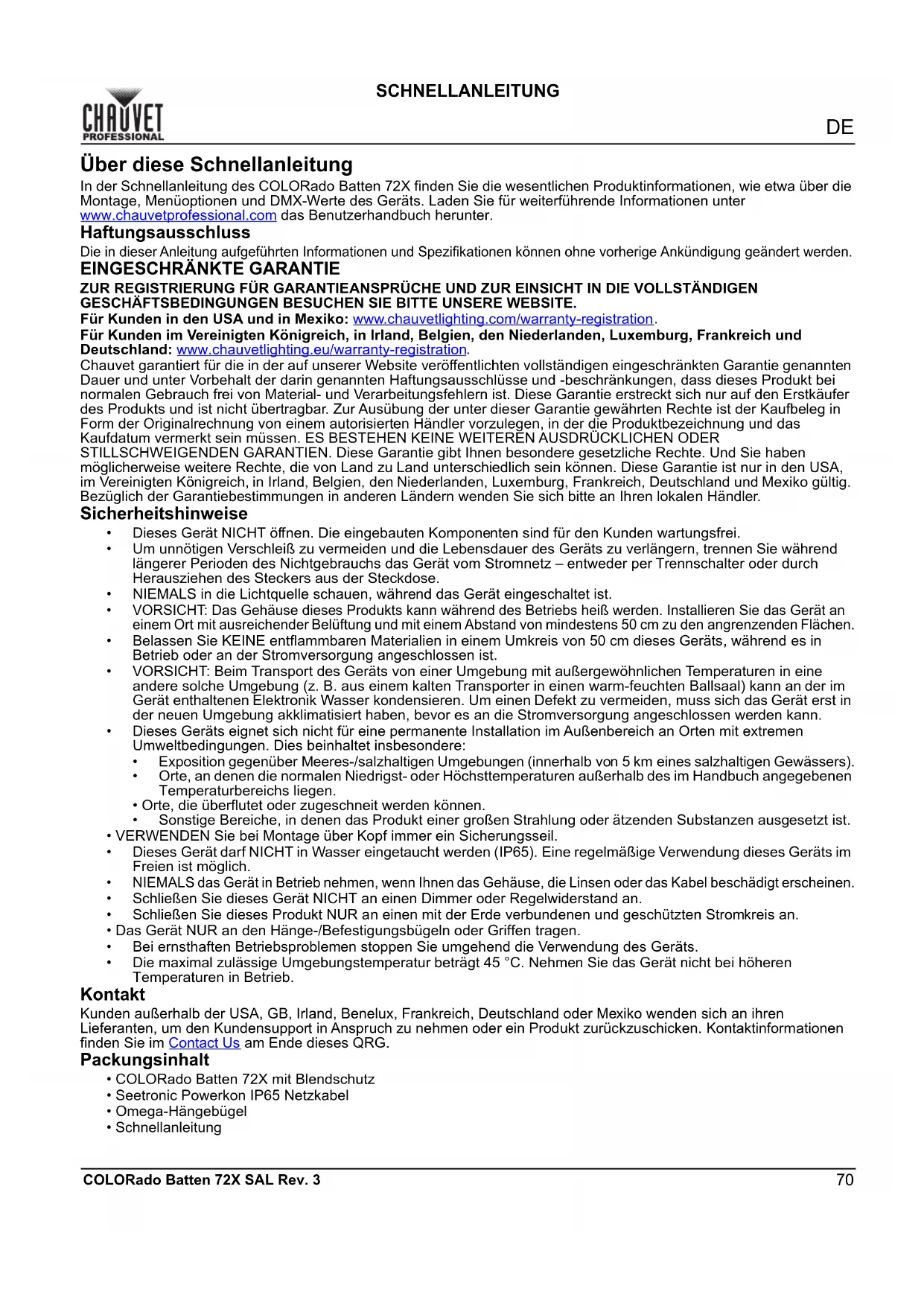

Über diese Schnellanleitung

In der Schnellanleitung des COLORado Batten 72X finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

- Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen. Dies beinhaltet insbesondere:

• Exposition gegenüber Meeres-/salzhaltigen Umgebungen (innerhalb von 5 km eines salzhaltigen Gewässers).
• Orte, an denen die normalen Niedrigst- oder Höchsttemperaturen außerhalb des im Handbuch angegebenen Temperaturbereichs liegen.
• Orte, die überflutet oder zugeschneit werden können.
• Sonstige Bereiche, in denen das Produkt einer großen Strahlung oder ätzenden Substanzen ausgesetzt ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COLORado Batten 72X mit Blendschutz
• Seetronic Powerkon IP65 Netzkabel
- Omega-Hängebügel
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 10 COLORado Batten 72X-Geräte bei 120 V AC, 17 Geräte bei 208 V AC, oder 19 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

DMX-Verbindung

Der COLORado Batten 72X kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der COLORado Batten 72X nutzt zur Steuerung seiner 18 Kontrollpersönlichkeiten reichen von 3-Kanal bis 43-Kanal in 1-Zellen-Modi und 3-Zellen-Modi eine 5-polige DMX-Datenverbindung:

	RGB	RGB EXT	RGBA	RGBA EXT	RGBAW	RGBAW EXT	RGBAW FIN	RGBAW FUL	HSIC
1-Zellen	3	8	4	9	5	10	10	16	8
3-Zellen	9	21	12	24	15	27	30	43	22

Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der COLORado Batten 72X unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
Start Address	1-510*	Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
Personality	1 RGB 3-Kanal: RGB
	1 RGB EXT	8-Kanal: 16-Bit Dimmer, RGB, Farbmakro, Farbtemperatur, Stroboskopeffekt
	1 RGBA 4-Kanal: RGBA
	1 RGBA EXT	9-Kanal: 16-Bit Dimmer, RGBA, Farbmakro, Farbtemperatur, Stroboskopeffekt
	1 RGBAW 5-Kanal: RGBAW
	1 RGBAW EXT	10-Kanal: 16-Bit Dimmer, RGBAW, Farbmakro Farbtemperatur, Stroboskopeffekt
	1 RGBAW FIN 10-Kanal: 16-Bit RGBAW
	1 RGBAW FUL	16-Kanal: 16-Bit Dimmer, 16-Bit RGBAW, Farbmakro, Farbtemperatur, Stroboskopeffekt Dimmer-Geschwindigkeit
	1 HSIC	8-Kanal: Dimmer, 16-Bit Farbton, Farbsättigung, Stroboskopeffekt, Farbmakro, Farbtemperatur, Dimmer-Geschwindigkeit
	3 RGB 9-Kanal (3-Zellen): RGB
	3 RGB EXT	21-Kanal (3-Zellen): 16-Bit Dimmer, RGB, Farbmakro, Farbtemperatur, Stroboskopeffekt
	3 RGBA 12-Kanal (3-Zellen): RGBA
	3 RGBA EXT	24-Kanal (3-Zellen): 16-Bit Dimmer, RGBA, Farbmakro, Farbtemperatur, Stroboskopeffekt
	3 RGBAW 15-Kanal (3-Zellen): RGBAW
	3 RGBAW EXT	27-Kanal (3-Zellen): 16-Bit Dimmer, RGBAW Farbmakro, Farbtemperatur, Stroboskopeffekt
	3 RGBAW FIN 30-Kanal (3-Zellen): 16-Bit RGBAW
	3 RGBAW FUL	43-Kanal (3-Zellen): 16-Bit Dimmer, 16-Bit RGBAW, Farbmakro, Farbtemperatur, Stroboskopeffekt, Dimmer-Geschwindigkeit
	3 HSIC	22-Kanal (3-Zellen): Dimmer, 16-Bit Farbton, Farbsättigung, Stroboskopeffekt, Farbmakro, Farbtemperatur, Dimmer-Geschwindigkeit
Output Setting	Power Mode	Meidet übermäßig hohe Temperaturen durch Anpassung des Intensitätsausgang
	Steady Mode	Verwendet einen niedrigeren Intensitätsausgang mit konstanter Rate, um übermäßig hohe Temperaturen zu vermeiden
	Legacy Mode	Stimmt überein die Intensitätsausgang des COLORado Batten 72 Tour
Hauptebene	Programmierebenen				Beschreibung
Static Colors	Preset Colors	Color 1-14	Dimmer 0-100%		Voreingestellte statische Farben
	CCT Temper	White 1-14 Voreingestellte Farbtemperaturen
	RGBAW	Red Red	0-255		Kombiniert rote, grüne, blaue, bernsteinfarbene und weiße Farben zu einer benutzerdefinierten Farbe
		Green Green	0-255
		Blue Blue	0-255
		Amber Amber	0-255
		White White	0-255
Auto Programs	Run	AUTO.1-10	Speed 0-100		Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
		Program 1-10
	Edit	Program 1-10	SCENE-01-30	Red 0-255	Wählt ein Benutzer-Programm und bearbeitet es
				Green 0-255
				Blue 0-255
				Amber 0-255
				White 0-255
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Mode	OFF Linear dimmer
	DIM1-4				Dimmungskurven DIM1 (schnell) nach DIM4 (langsam)
LED Frequency	600Hz				Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	2400Hz
	4000Hz
	6000Hz
	25000Hz
Cell Order	1-3				Wählt die Reihenfolge der Zellen
	3-1
Setting	****(Passwort eingeben)	DMX Error/Loss	Hold Last		Geht bei Verlust der DMX-Steuerung mit dem letzten Befehl weiter
			Blackout		Verdunkelung bei Verlust von DMX aus
		Disp TimeOut	On		Hintergrundbeleuchtung der Anzeige immer an
			10s		Damit wird die Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
			20s		Damit wird die Anzeige nach 20 Sekunden Inaktivität ausgeschaltet
			30s		Damit wird die Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
		Disp Passcode	On		Damit wird die Anzeige gesperrt (Passwort lautet,,),,
			Off
Information	Fixture Hours _ _ _ _		Hours		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Firmware Vers		V_		Zeigt die aktuelle Firmware-Version an
	RDM		UID	_	Zeigt die Geräte-UID an
			LABEL	Batten 72X	Zeigt den Produktnamen für RDM an
Factory Reset	No				Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

3-Zellen-DMX-Werte

3 HSIC (22 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 1 000 ⇔ 255 0–100%
2	F a r b			t o	n	1	000 ⇔ 255 0–100%
3 Feine Farbton 1 000 ⇔ 255 0–100%
4 Farbsättigung 1 000 ⇔ 255 0–100%
5 Stroboskop 1				000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
6 Farbmakros 1				000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
7 Farbtemperaturen 1				000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
8	Dimmer 2			000 ⇔ 255 0–100%
9	Farbton 2			000 ⇔ 255 0–100%
10	Feine Farbton 2			000 ⇔ 255 0–100%
11	Farbsättigung 2			000 ⇔ 255 0–100%
12	Stroboskop 2			000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

Kanal	Funktion	Wert	Prozent/Einstellung
13 Farbmakros 2		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
14 Farbtemperaturen 2		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
15	Dimmer 3	000 ⇔ 255 0–100%
16	Farbton 3	000 ⇔ 255 0–100%
17	Feine Farbton 3	000 ⇔ 255 0–100%
18	Farbsättigung 3	000 ⇔ 255 0–100%
19 Stroboskop 3		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
20 Farbmakros 3		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B:100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%164 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
Kanal Funktion Wert Prozent/Einstellung
21 Farbtemperaturen 3	Dimmergeschwindigkeit	000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
22		000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

3 RGBAW FUL (43 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	1	000 ⇔ 255 0–100%
4	Feine Rot 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Feine Grün 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Feine Blau 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
11	Weiß 1	000 ⇔ 255	0–100%
12	Feine Weiß 1	000 ⇔ 255	0–100%
13 Farbmakros 1		000 ⇔ 010 Keine Funktion
		011 ⇔ 034	R: 100%	G: 0–100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100–0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0–100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0–100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100–0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0–100%	B: 0–100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100–0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%

Kanal	Funktion	Wert	Prozent/Einstellung
14 Farbtemperaturen 1		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
15 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
16 Rot 2 000 ⇔ 255 0–100%
17 Feine Rot 2 000 ⇔ 255 0–100%
18 Grün 2 000 ⇔ 255 0–100%
19 Feine Grün 2 000 ⇔ 255 0–100%
20 Blau 2 000 ⇔ 255 0–100%
21 Feine Blau 2 000 ⇔ 255 0–100%
22 Bernsteinfarben 2		000 ⇔ 255 0–100%
23 Feine Bernsteinfarben 2		000 ⇔ 255 0–100%
24 Weiß 2		000 ⇔ 255 0–100%
25 Feine Weiß 2 000 ⇔ 255 0–100%
26 Farbmakros 2		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
27 Farbtemperaturen 2		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
28 Stroboskop 2		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
29 Rot 3 000 ⇔ 255 0–100%
30 Feine Rot 3 000 ⇔ 255 0–100%
31 Grün 3 000 ⇔ 255 0–100%
32 Feine Grün 3 000 ⇔ 255 0–100%
33 Blau 3 000 ⇔ 255 0–100%
34 Feine Blau 3 000 ⇔ 255 0–100%
35 Bernsteinfarben 3		000 ⇔ 255 0–100%
36 Feine Bernsteinfarben 3		000 ⇔ 255 0–100%
37 Weiß 3 000		⇔ 255 0–100%
38 Feine Weiß 3 000 ⇔ 255 0–100%
39 Farbmakros 3		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%

Kanal Funktion Wert Prozent/Einstellung
40 Farbtemperaturen 3	000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
41 Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
42 Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
43	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

3 RGBAW FIN (30 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2 Feine Rot 1 000 ⇔ 255 0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Feine Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Feine Blau 1	000 ⇔ 255	0–100%
7	Bernsteinfarben 1	000 ⇔ 255	0–100%
8	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
9	Weiß 1	000 ⇔ 255	0–100%
10	Feine Weiß 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12 Feine Rot 2 000 ⇔ 255 0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Feine Grün 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Feine Blau 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Feine Bernsteinfarben 2	000 ⇔ 255	0–100%
19	Weiß 2	000 ⇔ 255	0–100%
20 Feine Weiß 2 000 ⇔ 255 0–100%
21 Rot 3 000 ⇔ 255 0–100%
22 Feine Rot 3 000 ⇔ 255 0–100%
23 Grün 3 000 ⇔ 255 0–100%
24 Feine Grün 3 000 ⇔ 255 0–100%
25 Blau 3 000 ⇔ 255 0–100%
26 Feine Blau 3 000 ⇔ 255 0–100%
27	Bernsteinfarben 3	000 ⇔ 255	0–100%
28	Feine Bernsteinfarben 3	000 ⇔ 255	0–100%
29 Weiß 3 000 ⇔ 255 0–100%
30 Feine Weiß 3 000 ⇔ 255 0–100%

3 RGBAW EXT (27 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Weiß 1	000 ⇔ 255	0–100%
8	Farbmakros 1	000 ⇔ 010 Keine Funktion
		011 ⇔ 034	R: 100%	G: 0–100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100–0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0–100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0–100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100–0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0–100%	B: 0–100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100–0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%
9	Farbtemperaturen 1	000 ⇔ 010 Keine Funktion
		011 ⇔ 028 Weiß
		029 ⇔ 046 Weiß 2
		047 ⇔ 064 Weiß 3
		065 ⇔ 082 Weiß 4
		083 ⇔ 100 Weiß 5
		101 ⇔ 118 Weiß 6
		119 ⇔ 136 Weiß 7
		137 ⇔ 154 Weiß 8
		155 ⇔ 172 Weiß 9
		173 ⇔ 190 Weiß 10
		191 ⇔ 208 Weiß 11
		209 ⇔ 226 Weiß 12
		227 ⇔ 244 Weiß 13
		245 ⇔ 255 Weiß 14
10 Stroboskop 1		000 ⇔ 009 Keine Funktion
		010 ⇔ 099 Stroboskop, von langsam nach schnell
		100 ⇔ 109 Keine Funktion
		110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell
		180 ⇔ 189 Keine Funktion
		190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
11	Rot 2	000 ⇔ 255	0–100%
12 Grün 2 000 ⇔ 255 0–100%
13 Blau 2 000 ⇔ 255 0–100%

Kanal	Funktion	Wert	Prozent/Einstellung
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15 Weiß 2 000 ⇔ 255 0–100%
16 Farbmakros 2		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
17 Farbtemperaturen 2		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
18 Stroboskop 2		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
19	Rot 3	000 ⇔ 255	0–100%
20 Grün 3 000 ⇔ 255 0–100%
21	Blau 3	000 ⇔ 255	0–100%
22	Bernsteinfarben 3	000 ⇔ 255	0–100%
23 Weiß 3 000 ⇔ 255 0–100%
24 Farbmakros 3		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔	R: 0–100% G: 0% B: 100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 0–100% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%

Kanal Funktion Wert Prozent/Einstellung
25 Farbtemperaturen 3	000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
26 Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
27 Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

3 RGBAW (15 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	1	000 ⇔ 255 0–100%
2	G	r	ü	n	1000 ⇔ 255 0–100%
3	B	l	a	u	1000 ⇔ 255 0–100%
4	Bernsteinfarben 1			000 ⇔ 255	0–100%
5	W	e	i	ß	1000 ⇔ 255 0–100%
6	R	o	t	2	000 ⇔ 255 0–100%
7	G	r	ü	n	2000 ⇔ 255 0–100%
8	B	l	a	u	2000 ⇔ 255 0–100%
9	Bernsteinfarben 2			000 ⇔ 255	0–100%
10	Weiß 2			000 ⇔ 255	0–100%
11	Rot 3			000 ⇔ 255	0–100%
12	Grün 3			000 ⇔ 255	0–100%
13	Blau 3			000 ⇔ 255	0–100%
14	Bernsteinfarben 3			000 ⇔ 255	0–100%
15	Weiß 3			000 ⇔ 255	0–100%

3 RGBA EXT (24 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer			000 ⇔ 255	0–100%
2	Feine Dimmer			000 ⇔ 255	0–100%
3	R	o	t	1	000 ⇔ 255 0–100%
4	G	r	ü	n	1
5	B	l	a	u	1
6	Bernsteinfarben 1			000 ⇔ 255	0–100%
Kanal	Funktion			Wert	Prozent/Einstellung
7 Farbmakros 1		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
8 Farbtemperaturen 1		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
9 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
10	Rot 2	000 ⇔ 255 0–100%
11	Grün 2	000 ⇔ 255 0–100%
12	Blau 2	000 ⇔ 255 0–100%
13	Bernsteinfarben 2	000 ⇔ 255 0–100%
14	Farbmakros 2	000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%084 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%110 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% C: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
15 Farbtemperaturen 2				000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
16 Stroboskop 2				000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
17 Rot 3 000 ⇔ 255 0–100%
18 Grün 3 000 ⇔ 255 0–100%
19 Blau 3 000 ⇔ 255 0–100%
20	Bernsteinfarben 3			000 ⇔ 255 0–100%
21 Farbmakros 3				000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
22 Farbtemperaturen 3		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 WEiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
23 Stroboskop 3				000 ⇔ 009	Keine Funktion
				010 ⇔ 099	Stroboskop, von langsam nach schnell
				100 ⇔ 109	Keine Funktion
				110 ⇔ 179	Pulse-Stroboskop, langsam nach schnell
				180 ⇔ 189	Keine Funktion
				190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
24 Stroboskop alle				000 ⇔ 009	Keine Funktion
				010 ⇔ 099	Stroboskop, von langsam nach schnell
				100 ⇔ 109	Keine Funktion
				110 ⇔ 179	Pulse-Stroboskop, langsam nach schnell
				180 ⇔ 189	Kleine Funktion
				190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

3 RGBA (12 Kanäle)

Kanal Funktion Wert Prozent/Einstellung

1

R

o

t

1

000 ⇔ 255 0–100%

2

G

r

ü

n

1

000 ⇔ 255 0–100%

3

B

l

a

u

1

000 ⇔ 255 0–100%

4

B

e

r

n

s

t

e

i

n

f

a

r

b

e

n

5

Rot 2

000 ⇔ 255

0–100%

6

Grün 2

000 ⇔ 255

0–100%

7

Blau 2

000 ⇔ 255

0–100%

8

B

e

r

n

s

t

e

i

n

f

a

r

b

e

n

9

Rot 3

000 ⇔ 255

0–100%

10

Grün 3

000 ⇔ 255

0–100%

11

Blau 3

000 ⇔ 255

0–100%

12

Bernsteinfarben 3

000 ⇔ 255

0–100%

3 RGB EXT (21 Kanäle)

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Farbmakros 1	000 ⇔ 010 Keine Funktion
		011 ⇔ 034	R: 100%	G: 0–100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100–0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0–100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0–100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100–0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0–100%	B: 0–100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100–0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%

Kanal	Funktion	Wert	Prozent/Einstellung
7 Farbtemperaturen 1		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
8 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
9	R o t	2	000 ⇔ 255 0–100%
10 Grün 2 000 ⇔ 255 0–100%
11 Blau 2 000 ⇔ 255 0–100%
12 Farbmakros 2		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
13 Farbtemperaturen 2		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
14 Stroboskop 2		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
15 Rot	3 000 ⇔ 255 0–100%
16 Grün	3 000 ⇔ 255 0–100%
17 Blau	3 000 ⇔ 255 0–100%
18 Farbmakros	3	000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
19 Farbtemperaturen	3	000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
20 Stroboskop	3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
21 Stroboskop alle		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

3 RGB (9 Kanäle)

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Rot 2	000 ⇔ 255	0–100%
5	Grün 2	000 ⇔ 255	0–100%
6	Blau 2	000 ⇔ 255	0–100%
7	Rot 3	000 ⇔ 255	0–100%
8	Grün 3	000 ⇔ 255	0–100%
9	Blau 3	000 ⇔ 255	0–100%

1-Zellen-DMX-Wert

1 HSIC (8 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	F	a	r	b	t	o	n	000 ⇔ 255 0–100%
3 Feine Farbton 000 ⇔ 255 0–100%
4 Farbsättigung 000 ⇔ 255 0–100%
5 Stroboskop				000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
6 Farbmakros				000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
7 Farbtemperaturen				000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
8	Dimmergeschwindigkeit			000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

1 RGBAW FUL (16 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Feine Rot	000 ⇔ 255	0–100%
5	Grün	000 ⇔ 255	0–100%
6	Feine Grün	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Feine Blau	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
10	Feine Bernsteinfarben	000 ⇔ 255	0–100%
11 Weiß	000 ⇔ 255 0–100%
12 Feine Weiß	000 ⇔ 255 0–100%
13 Farbmakros	000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
14 Farbtemperaturen	000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
15 Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
16	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

1 RGBAW FIN (10 Kanäle)

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Feine Rot	000 ⇔ 255	0–100%
3	Grün	000 ⇔ 255	0–100%
4	Feine Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Feine Blau	000 ⇔ 255	0–100%
7	Bernsteinfarben	000 ⇔ 255	0–100%
8	Feine Bernsteinfarben	000 ⇔ 255	0–100%
9	Weiß	000 ⇔ 255	0–100%
10 Feine Weiß 000 ⇔ 255 0–100%

1 RGBAW EXT (10 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Feine Dimmer 000 ⇌ 255 0–100%
3	R o t			000 ⇌	255 0–100%
4	G r ü n			000 ⇌	255 0–100%
5	B l a u			000 ⇌	255 0–100%
6 Bernsteinfarben 000 ⇌ 255 0–100%
7	W e i β			000 ⇌	255 0–100%
8 Farbmakros				000 ⇌	010 Keine Funktion
				011 ⇌	034 R: 100% G: 0–100% B: 0% A: 0% W: 0%
				035 ⇌	059 R: 100–0% G: 100% B: 0% A: 0% W: 0%
				060 ⇌	084 R: 0% G: 100% B: 0–100% A: 0% W: 0%
				084 ⇌	109 R: 0% G: 100–0% B: 100% A: 0% W: 0%
				110 ⇌	134 R: 0–100% G: 0% B: 100% A: 0% W: 0%
				134 ⇌	159 R: 100% G: 0% B: 100–0% A: 0% W: 0%
				160 ⇌	184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%
				184 ⇌	209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%
				210 ⇌	255 R: 100% G: 100% B: 100% A: 100% W: 100%
9 Farbtemperaturen				000 ⇌	010 Keine Funktion
				011 ⇌	028 Weiß
				029 ⇌	046 Weiß 2
				047 ⇌	064 Weiß 3
				065 ⇌	082 Weiß 4
				083 ⇌	100 Weiß 5
				101 ⇌	118 Weiß 6
				119 ⇌	136 Weiß 7
				137 ⇌	154 Weiß 8
				155 ⇌	172 Weiß 9
				173 ⇌	190 Weiß 10
				191 ⇌	208 Weiß 11
				209 ⇌	226 Weiß 12
				227 ⇌	244 Weiß 13
				245 ⇌	255 Weiß 14
10	Stroboskop			000 ⇌	009 Keine Funktion
				010 ⇌	099 Stroboskop, von langsam nach schnell
				100 ⇌	109 Keine Funktion
				110 ⇌	179 Pulse-Stroboskop, langsam nach schnell
				180 ⇌	189 Keine Funktion
				190 ⇌	255 Zufalls-Stroboskop, langsam nach schnell

1 RGBAW (5 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Grün	000 ⇔ 255	0–100%
3	Blau	000 ⇔ 255	0–100%
4	Bernsteinfarben	000 ⇔ 255	0–100%
5	Weiß	000 ⇔ 255	0–100%

1 RGBA EXT (9 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%

Kanal

Funktion

Wert

Prozent/Einstellung

5

B

I

a

u

000 ⇔ 255 0–100%

6

B

e

r

n

s

t

e

i

n

f

a

r

b

e

n

7 Farbmakros

000 ⇔ 010 Keine Funktion

011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%

035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%

060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%

084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%

110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%

134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%

160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%

184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%

210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%

8 Farbtemperaturen

000 ⇔ 010 Keine Funktion

011 ⇔ 028 Weiß

029 ⇔ 046 Weiß 2

047 ⇔ 064 Weiß 3

065 ⇔ 082 Weiß 4

083 ⇔ 100 Weiß 5

101 ⇔ 118 Weiß 6

119 ⇔ 136 Weiß 7

137 ⇔ 154 Weiß 8

155 ⇔ 172 Weiß 9

173 ⇔ 190 Weiß 10

191 ⇔ 208 Weiß 11

209 ⇔ 226 Weiß 12

227 ⇔ 244 Weiß 13

245 ⇔ 255 Weiß 14

9 Stroboskop

000 ⇔ 009 Keine Funktion

010 ⇔ 099 Stroboskop, von langsam nach schnell

100 ⇔ 109 Keine Funktion

110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell

180 ⇔ 189 Keine Funktion

190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

1 RGBA (4 Kanäle)

Kanal

Funktion

Wert

Prozent/Einstellung

1

Rot

000 ⇔ 255

0–100%

2

Grün

000 ⇔ 255

0–100%

3

Blau

000 ⇔ 255

0–100%

4

B

e

r

n

s

t

e

i

n

f

a

r

b

e

n

1 RGB EXT (8 Kanäle)

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6 Farbmakros		000 ⇔ 010 Keine Funktion011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
7 Farbtemperaturen		000 ⇔ 010 Keine Funktion011 ⇔ 028 Weiß029 ⇔ 046 Weiß 2047 ⇔ 064 Weiß 3065 ⇔ 082 Weiß 4083 ⇔ 100 Weiß 5101 ⇔ 118 Weiß 6119 ⇔ 136 Weiß 7137 ⇔ 154 Weiß 8155 ⇔ 172 Weiß 9173 ⇔ 190 Weiß 10191 ⇔ 208 Weiß 11209 ⇔ 226 Weiß 12227 ⇔ 244 Weiß 13245 ⇔ 255 Weiß 14
8 Stroboskop		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Pulse-Stroboskop, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

1 RGB (3 Kanäle)

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Grün	000 ⇔ 255	0–100%
3	Blau	000 ⇔ 255	0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
