COLORado Batten 72X - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet lumineux à LED
Alimentation	100-240 VCA, 50/60 Hz (universelle)
Protection	IP65 (résistant à l'eau et à la poussière, usage extérieur)
Température ambiante max	45 °C (113 °F)
Sources lumineuses	LED RGB + Ambre + Blanc (RGBAW)
Nombre de canaux DMX	18 personnalités, de 3 à 43 canaux
Connecteur DMX	XLR 5 broches
Protocole	DMX512, RDM
Connecteur d'alimentation	Seetronic Powerkon IP65
Chaînage max (120 V)	10 unités
Chaînage max (208 V)	17 unités
Chaînage max (230 V)	19 unités
Écran	Écran anti-éblouissement
Fonctions principales	Couleurs statiques, programmes auto, macros de couleur, températures de couleur, stroboscope, gradation 16-bit, réglage de la fréquence LED
Modes de contrôle	DMX, maître/esclave, autonome
Système de montage	Fixations Omega, câble de sécurité obligatoire
Pièces détachées	Non disponibles en pièces détachées (aucun composant réparable par l'utilisateur)
Entretien	Nettoyer les lentilles avec un chiffon doux et sec. Ne pas immerger.
Sécurité	Ne pas ouvrir, ne pas regarder la source lumineuse, utiliser un câble de sécurité, éviter les sources inflammables à moins de 50 cm

FOIRE AUX QUESTIONS - COLORado Batten 72X Chauvet

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu principal, allez dans Setting > Factory Reset et sélectionnez Yes. Confirmez pour restaurer les valeurs par défaut.

Comment configurer l'adresse DMX de départ ?

Appuyez sur Menu, naviguez jusqu'à Start Address, puis utilisez les flèches pour définir l'adresse de 1 à 510. Validez avec Enter.

Que faire si l'appareil ne répond plus ?

Vérifiez d'abord l'alimentation et les câbles DMX. Si le problème persiste, débranchez l'appareil pendant 30 secondes puis rebranchez-le. Si rien ne change, effectuez une réinitialisation d'usine via le menu.

Comment nettoyer les lentilles du COLORado Batten 72X ?

Utilisez un chiffon doux et non abrasif légèrement humide (eau claire). N'utilisez jamais de solvants ou de produits chimiques. Assurez-vous que l'appareil est débranché et refroidi avant le nettoyage.

Quelle est la température ambiante maximale pour le fonctionnement ?

La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner l'appareil au-delà de cette limite pour éviter une surchauffe.

Puis-je utiliser cet appareil en extérieur ?

Oui, le COLORado Batten 72X est classé IP65, ce qui le protège contre les projections d'eau et la poussière. Une utilisation normale en extérieur est autorisée, mais évitez une exposition prolongée à des conditions extrêmes (ex. environnement marin à moins de 4,8 km d'eau salée).

Comment mettre à jour le firmware de l'appareil ?

La mise à jour du firmware se fait via la connexion DMX en utilisant un logiciel et un interface appropriés. Consultez le manuel d'utilisation complet sur le site de Chauvet pour les instructions détaillées. Une clé USB n'est pas utilisée.

Comment connecter plusieurs appareils en chaîne (daisy chain) ?

Utilisez des câbles d'alimentation Seetronic Powerkon IP65 pour relier les appareils entre eux. Le nombre maximal d'unités enchaînées dépend de la tension : 10 unités à 120 V, 17 à 208 V, 19 à 230 V. Pour le DMX, reliez les sorties DMX des appareils en série.

Que se passe-t-il en cas de perte du signal DMX ?

Par défaut, l'appareil conserve la dernière commande reçue (Hold Last). Vous pouvez modifier ce comportement dans le menu Setting > DMX Error/Loss pour passer en Blackout (extinction complète).

Comment utiliser le mode maître/esclave ?

Dans le menu principal, allez dans Master/Slave. Sélectionnez Master Mode pour l'appareil qui enverra les signaux de contrôle, et Slave Mode pour les autres. Les esclaves suivront le maître via la connexion DMX sans console externe.

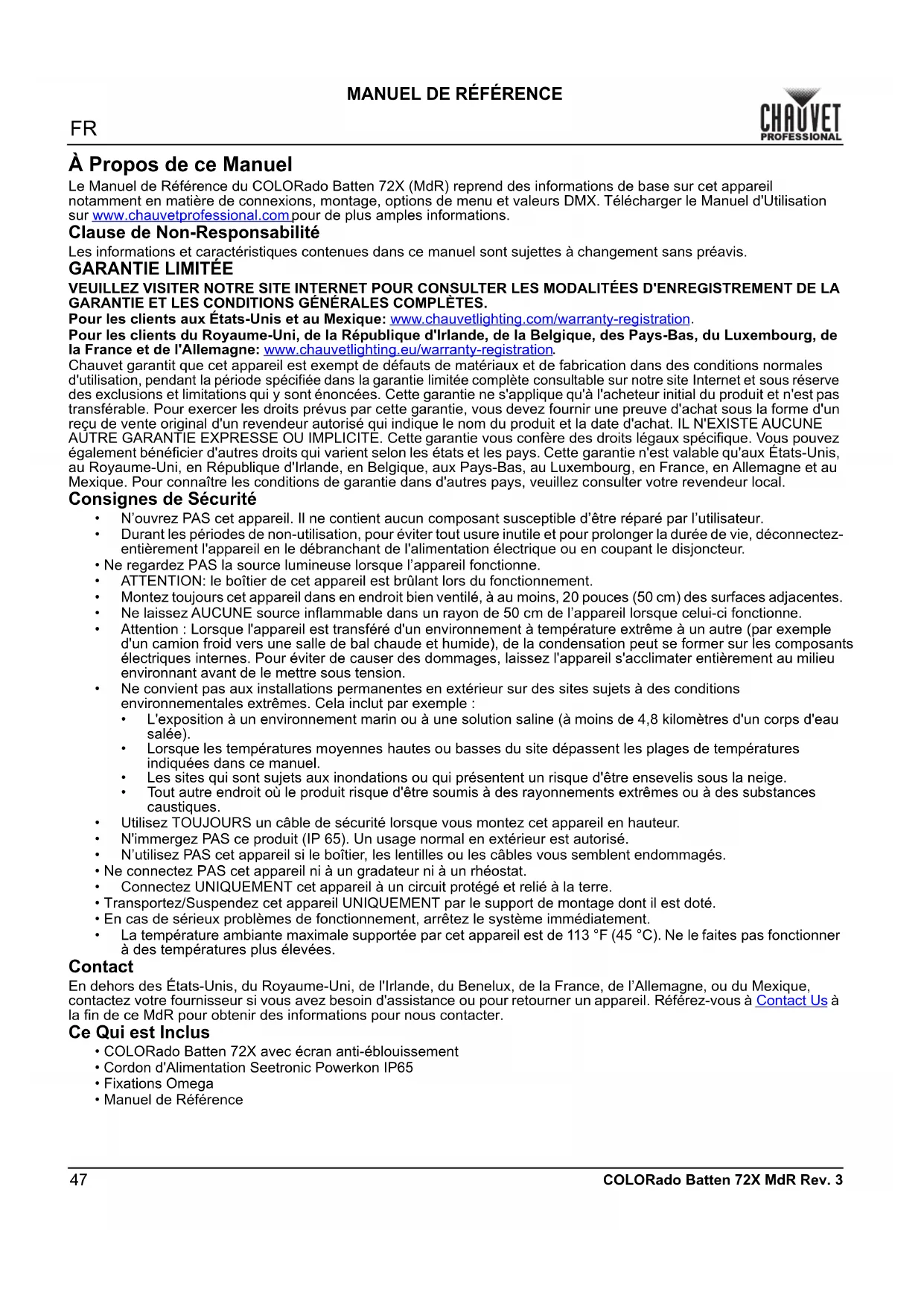

MODE D'EMPLOI COLORado Batten 72X Chauvet

Le Manuel de Référence du COLORado Batten 72X (MdR) reprend des informations de base sur cet appareil, notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Garantie limitée

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur. - Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. - Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne. - ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement. • Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. - Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne. - Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension. - Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
• Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
• Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
• Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est inclus

• COLORado Batten 72X avec écran anti-éblouissement • Cordon d'Alimentation Seetronic Powerkon IP65 - Fixations Omega • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion électrique

Vous pouvez connecter jusqu'à 10 COLORado Batten 72X à 120 V, 17 unités à 208 V ou 19 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement DMX

Le COLORado Batten 72X fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le COLORado Batten 72X utilise une connexion de données DMX à 5 broches pour ses 18 personnalités de contrôle allant de 3 canaux à 43 canaux en mode 1 cellule et 3 cellules:

	RGB	RGB EXT	RGBA	RGBA EXT	RGBAW	RGBAW EXT	RGBAW FIN	RGBAW FUL	HSIC
1 cellule	3	8	4	9	5	10	10	16	8
3 cellules	9	21	12	24	15	27	30	43	22

Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

RDM (gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORado Batten 72X supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

Schéma de Montage de l'Appareil

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Plan du Menu

Niveau Principal	Niveaux de Programmation Description
Start Address	1-510*	Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
Personality	1 RGB 3 canaux: RGB
	1 RGB EXT	8 canaux: gradateur 16-bit, RGB, macro de couleur, température de couleur, stroboscope
	1 RGBA 4 canaux: RGBA
	1 RGBA EXT	9 canaux: gradateur 16-bit, RGBA, macro de couleur, température de couleur, stroboscope
	1 RGBAW 5 canaux: RGBAW
	1 RGBAW EXT	10 canaux: gradateur 16-bit, RGBAW, macro de couleur, température de couleur, stroboscope
	1 RGBAW FIN 10 canaux: RGBAW 16-bit
	1 RGBAW FUL	16 canaux: gradateur 16-bit, RGBAW 16-bit, macro de couleur, température de couleur, stroboscope, vitesse du gradation
	1 HSIC	8 canaux: gradateur, teinte 16-bit, saturation, stroboscope, macro de couleur, température de couleur, vitesse du gradation
	3 RGB 9 canaux (3 cellules): RGB
	3 RGB EXT	21 canaux (3 cellules): gradateur 16-bit, RGB, macro de couleur, température de couleur, stroboscope
	3 RGBA 12 canaux (3 cellules): RGBA
	3 RGBA EXT	24 canaux (3 cellules): gradateur 16-bit, RGBA, macro de couleur, température de couleur, stroboscope
	3 RGBAW 15 canaux (3 cellules): RGBAW
	3 RGBAW EXT	27 canaux (3 cellules): gradateur 16-bit, RGBAW, macro de couleur, température de couleur, stroboscope
	3 RGBAW FIN 30 canaux (3 cellules): RGBAW 16-bit
	3 RGBAW FUL	43 canaux (3 cellules): gradateur 16-bit, RGBAW 16-bit, macro de couleur, température de couleur, stroboscope, vitesse du gradation
	3 HSIC	22 canaux (3 cellules): gradateur, teinte 16-bit saturation, stroboscope, macro de couleur, température de couleur, vitesse du gradation
Output Setting	Power Mode	Évite de dépasser la température maximale en ajustant la intensité de sortie
	Steady Mode	Utilise un intensité de sortie inférieur à un rythme constant pour éviter de dépasser la température maximale
	Legacy Mode	Correspond à la intensité de sortie du COLORado Batten 72 Tour
Niveau Principal	Niveaux de Programmation				Description
Static Colors	Preset Colors	Color 1-14	Dimmer 0-100%		Couleurs statiques prédéfinies
	CCT Temper	White 1-14	Températures de couleur prédéfinies
	RGBAW	Red Red	0-255		Combine les couleurs rouge, vert, bleu,ambre et blanc pour un résultat personnalisé
		Green Green	0-255
		Blue Blue	0-255
		Amber Amber	0-255
		White White	0-255
Auto Programs	Run	AUTO.1-10	Speed 0-100		Sélectionne les programmes automatiqueset vitesse auto
		Program 1-10
	Edit	Program 1-10	SCENE-01-30	Red 0-255	Sélectionne et édite un programmepersonnalisé
				Green 0-255
				Blue 0-255
				Amber 0-255
				White 0-255
Master/Slave	Master Mode DMX (maître)
	Slave Mode esclave
Dimmer Mode	OFF Assombrissement linéaire
	DIM1-4				Courbes de gradation DIM1 (rapide) à DIM4(lent)
LED Frequency	600Hz				Permet de sélectionner la fréquence desortie MLI
	1200Hz
	2000Hz
	2400Hz
	4000Hz
	6000Hz
	25000Hz
Cell Order	1-3				Définit l'ordre des cellules
	3-1
Setting	****(Saisir le coded'accès))	DMX Error/Loss	Hold Last		En cas de perte de DMX, la dernièrecommande se maintiendra
			Blackout		Met l'unité en noir général en cas de perte de DMX
		DispTimeOut	On Affichage rétro-éclairage toujours active
			10s		Désactive l'affichage rétro-éclairage après10 secondes d'inactivité
			20s		Désactive l'affichage rétro-éclairage après20 secondes d'inactivité
			30s		Désactive l'affichage rétro-éclairage après30 secondes d'inactivité
		DispPasscode	On		Verrouillage de l'affichage (le code d'accès est,,,)
			Off
Information	Fixture Hours		---Hours		Affiche le nombre total des heures du produit
	Firmware Vers		V_Affiche la version du logiciel installée
	RDM		UID	----	Affiche l'ID de l'appareil
			LABEL	Batten 72X	Affiche le nom du produit pour RDM
Factory Reset	No				Permet de réinitialiser aux valeurs par défautd'usine
	Yes

Valeurs DMX à 3 cellules 3 HSIC (22 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 1 000 ⇔ 255 0–100%
2	T e i n	t e	1	000 ⇔ 255 0–100%
3 Teinte fin 1 000 ⇔ 255 0–100%
4 Saturation 1 000 ⇔ 255 0–100%
5 Stroboscope 1		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
6 Macros de couleur 1		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
7	Températures de couleur 1	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
8 Gradateur 2 000 ⇔ 255 0–100%
9	T e i n	t e	2	000 ⇔ 255 0–100%
10	Teinte fin 2	000 ⇔ 255 0–100%
11	Saturation 2	000 ⇔ 255 0–100%
12	Stroboscope 2	000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide

Canal	Fonction	Valeur	Pourcentage/Configuration
13 Macros de couleur 2		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%	W: 0%
14	Températures de couleur 2	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
15	Gradateur 3	000 ⇔ 255 0–100%
16	Teinte 3	000 ⇔ 255 0–100%
17	Teinte fin 3	000 ⇔ 255 0–100%
18	Saturation 3	000 ⇔ 255 0–100%
19 Stroboscope 3		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
20 Macros de couleur 3		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B:100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%164 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
21	Températures de couleur 3	000 ⇔ 010	Pas de fonction
		011 ⇔ 028	Blanc 1
		029 ⇔ 046	Blanc 2
		047 ⇔ 064	Blanc 3
		065 ⇔ 082	Blanc 4
		083 ⇔ 100	Blanc 5
		101 ⇔ 118	Blanc 6
		119 ⇔ 136	Blanc 7
		137 ⇔ 154	Blanc 8
		155 ⇔ 172	Blanc 9
		173 ⇔ 190	Blanc 10
		191 ⇔ 208	Blanc 11
		209 ⇔ 226	Blanc 12
		227 ⇔ 244	Blanc 13
		245 ⇔ 255	Blanc 14
22 Vitesse du gradateur		000 ⇔ 009	Préréglage de vitesse d'assombrissement à partir du menu affichage
		010 ⇔ 029	Arrêt du mode de vitesse d'assombrissement
		030 ⇔ 069	Mode 1 de vitesse d'assombrissement (rapide)
		070 ⇔ 129	Mode 2 de vitesse d'assombrissement
		130 ⇔ 189	Mode 3 de vitesse d'assombrissement
		190 ⇔ 255	Mode 4 de vitesse d'assombrissement (lente)

3 RGBAW FULL (43 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Graduateur 000 ⇔ 255 0–100%
2 Graduateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4 Rouge fin 1 000 ⇔ 255 0–100%
5 Vert 1 000 ⇔ 255 0–100%
6	Vert fin 1	000 ⇔ 255	0–100%
7	Bleu 1	000 ⇔ 255	0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Blanc 1	000 ⇔ 255	0–100%
12	Blanc fin 1	000 ⇔ 255	0–100%
13 Macros de couleur 1		000 ⇔ 010 Pas de fonction
		011 ⇔ 034	R: 100%	G: 0–100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100–0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0–100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0–100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100–0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0–100%	B: 0–100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100–0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%

Canal	Fonction	Valeur	Pourcentage/Configuration
14	Températures de couleur 1	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
15 Stroboscope 1		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
16 Rouge 2 000 ⇔ 255 0–100%
17 Rouge fin 2 000 ⇔ 255 0–100%
18 Vert 2 000 ⇔ 255 0–100%
19 Vert fin 2 000 ⇔ 255 0–100%
20 Bleu 2 000 ⇔ 255 0–100%
21 Bleu fin 2 000 ⇔ 255 0–100%
22 Ambre 2 000 ⇔ 255 0–100%
23	Ambre fin 2	000 ⇔ 255 0–100%
24 Blanc 2	000 ⇔ 255 0–100%
25	Blanc fin 2	000 ⇔ 255 0–100%
26 Macros de couleur 2		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%

Canal	Fonction	Valeur	Pourcentage/Configuration
27	Températures de couleur 2	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
28 Stroboscope 2		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
29 Rouge 3 000 ⇔ 255 0–100%
30 Rouge fin 3 000 ⇔ 255 0–100%
31 Vert 3 000 ⇔ 255 0–100%
32 Vert fin 3 000 ⇔ 255 0–100%
33 Bleu 3 000 ⇔ 255 0–100%
34 Bleu fin 3 000 ⇔ 255 0–100%
35 Ambre 3 000 ⇔ 255 0–100%
36 Ambre fin 3 000 ⇔ 255			0–100%
37 Blanc 3 000 ⇔ 255 0–100%
38 Blanc fin 3 000 ⇔ 255 0–100%
39 Macros de couleur 3		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%

Canal Fonction Valeur Pourcentage/Configuration

40	Températures de couleur 3	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
41 Stroboscope 3		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
42 Stroboscope tout		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
43 Vitesse du gradateur		000 ⇔ 009 Préréglage de vitesse d'assombrissement à partir du menu affichage010 ⇔ 029 Arrêt du mode de vitesse d'assombrissement030 ⇔ 069 Mode 1 de vitesse d'assombrissement (rapide)070 ⇔ 129 Mode 2 de vitesse d'assombrissement130 ⇔ 189 Mode 3 de vitesse d'assombrissement190 ⇔ 255 Mode 4 de vitesse d'assombrissement (lente)

3 RGBAW FIN (30 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2 Rouge fin 1 000 ⇌ 255 0–100%
3	Vert 1	000 ⇌ 255	0–100%
4	Vert fin 1	000 ⇌ 255	0–100%
5	Bleu 1	000 ⇌ 255	0–100%
6	Bleu fin 1	000 ⇌ 255	0–100%
7	Ambre 1	000 ⇌ 255	0–100%
8 Ambre fin 1 000 ⇌ 255 0–100%
9	Blanc 1	000 ⇌ 255	0–100%
10	Blanc fin 1	000 ⇌ 255	0–100%
11	Rouge 2	000 ⇌ 255	0–100%
12 Rouge fin 2 000 ⇌ 255 0–100%
13	Vert 2	000 ⇌ 255	0–100%
14	Vert fin 2	000 ⇌ 255	0–100%
15	Bleu 2	000 ⇌ 255	0–100%
16	Bleu fin 2	000 ⇌ 255	0–100%
17	Ambre 2	000 ⇌ 255	0–100%
18	Ambre fin 2	000 ⇌ 255	0–100%
19 Blanc	2 000 ⇔ 255 0–100%
20 Blanc fin	2 000 ⇔ 255 0–100%
21 Rouge	3 000 ⇔ 255 0–100%
22 Rouge fin	3 000 ⇔ 255 0–100%
23 Vert	3 000 ⇔ 255 0–100%
24 Vert fin	3 000 ⇔ 255 0–100%
25 Bleu	3 000 ⇔ 255 0–100%
26 Bleu fin	3 000 ⇔ 255 0–100%
27 Ambre	3 000 ⇔ 255 0–100%
28 Ambre fin	3 000 ⇔ 255 0–100%
29 Blanc	3 000 ⇔ 255 0–100%
30 Blanc fin	3 000 ⇔ 255 0–100%

3 RGBAW EXT (27 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0-100%
2	Gradateur fin	000 ⇔ 255	0-100%
3	Rouge 1	000 ⇔ 255	0-100%
4	Vert 1	000 ⇔ 255	0-100%
5	Bleu 1	000 ⇔ 255	0-100%
6	Ambre 1	000 ⇔ 255	0-100%
7	Blanc 1	000 ⇔ 255	0-100%
8	Macros de couleur 1	000 ⇔ 010 Pas de fonction
		011 ⇔ 034	R: 100%	G: 0-100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100-0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0-100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100-0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0-100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100-0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0-100%	B: 0-100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100-0%	G: 100-0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%
9	Températures de couleur 1	000 ⇔ 010 Pas de fonction
		011 ⇔ 028 Blanc 1
		029 ⇔ 046 Blanc 2
		047 ⇔ 064 Blanc 3
		065 ⇔ 082 Blanc 4
		083 ⇔ 100 Blanc 5
		101 ⇔ 118 Blanc 6
		119 ⇔ 136 Blanc 7
		137 ⇔ 154 Blanc 8
		155 ⇔ 172 Blanc 9
		173 ⇔ 190 Blanc 10
		191 ⇔ 208 Blanc 11
		209 ⇔ 226 Blanc 12
		227 ⇔ 244 Blanc 13
		245 ⇔ 255 Blanc 14
10 Stroboscope 1		000 ⇔ 009 Pas de fonction
		010 ⇔ 099 Stroboscope, lent à rapide
		100 ⇔ 109 Pas de fonction
		110 ⇔ 179 Stroboscope à pulsation, lent à rapide
		180 ⇔ 189 Pas de fonction
		190 ⇔ 255 Stroboscope aléatoire, lent à rapide
11	Rouge 2	000 ⇔ 255	0-100%
12 Vert	2 000 ⇔ 255 0-100%

Canal	Fonction	Valeur	Pourcentage/Configuration
13 Bleu	2 000 ⇔ 255 0–100%
14 Ambre	2 000 ⇔ 255 0–100%
15 Blanc	2 000 ⇔ 255 0–100%
16 Macros de couleur 2		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
17	Températures de couleur 2	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
18 Stroboscope 2		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
19	Rouge 3	000 ⇔ 255 0–100%
20	Vert 3	000 ⇔ 255 0–100%
21 Bleu	3 000 ⇔ 255 0–100%
22 Ambre	3 000 ⇔ 255 0–100%
23 Blanc	3 000 ⇔ 255 0–100%
24 Macros de couleur 3		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B:100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%160 ⇔ 184 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 1.00%
25	Températures de couleur 3	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
26 Stroboscope 3		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
27 Stroboscope tout		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide

3 RGBAW (15 canaux)

Canal Fonction Valeur Pourcentage/Configuration

1 Rouge 1 000 ⇌ 255 0–100%
2	V e r t			1	000 ⇌ 255 0–100%
3	B l e u			1	000 ⇌ 255 0–100%
4	Ambre 1			000 ⇌ 255	0–100%
5	Blanc 1			000 ⇌ 255	0–100%
6 Rouge 2 000 ⇌ 255 0–100%
7	V e r t			2	000 ⇌ 255 0–100%
8	B l e u			2	000 ⇌ 255 0–100%
9	Ambre 2			000 ⇌ 255	0–100%
10	Blanc 2			000 ⇌ 255	0–100%
11	Rouge 3			000 ⇌ 255	0–100%
12	Vert 3			000 ⇌ 255	0–100%
13	Bleu 3			000 ⇌ 255	0–100%
14	Ambre 3			000 ⇌ 255	0–100%
15	Blanc 3			000 ⇌ 255	0–100%

3 RGBA EXT (24 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4	V e r t	1	000 ⇔ 255 0–100%
5	B l e u	1	000 ⇔ 255 0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7 Macros de couleur 1		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
8	Températures de couleur 1	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
9 Stroboscope 1		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
10	Rouge 2	000 ⇔ 255 0–100%
11	Vert 2	000 ⇔ 255 0–100%
12	Bleu 2	000 ⇔ 255 0–100%
13	Ambre 2	000 ⇔ 255 0–100%
14	Macros de couleur 2	000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 109 R: 0% G: 100–0% B: 0–100% A: 0% W: 0%084 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%110 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
15	Températures de couleur 2	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
16 Stroboscope 2		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
17 Rouge 3 000 ⇔ 255 0–100%
18 Vert 3 000 ⇔ 255 0–100%
19 Bleu 3 000 ⇔ 255 0–100%
20 Ambre 3 000 ⇔ 255 0–100%
21 Macros de couleur 3		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
22	Températures de couleur 3	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 713? ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14

Canal Fonction Valeur Pourcentage/Configuration

23 Stroboscope 3	000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
24 Stroboscope tout	000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide

3 RGBA (12 canaux)

Canal	Fonction			Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V e r t			1	000 ⇔ 255 0–100%
3	Bleu 1			000 ⇔ 255	0–100%
4	Ambre 1			000 ⇔ 255	0–100%
5 Rouge 2 000 ⇔ 255 0–100%
6	V e r t			2	000 ⇔ 255 0–100%
7	Bleu 2			000 ⇔ 255	0–100%
8	Ambre 2			000 ⇔ 255	0–100%
9 Rouge 3 000 ⇔ 255 0–100%
10	Vert 3			000 ⇔ 255	0–100%
11	Bleu 3			000 ⇔ 255	0–100%
12	Ambre 3			000 ⇔ 255	0–100%

3 RGB EXT (21 canaux)

Canal Fonction Valeur Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6 Macros de couleur 1		000 ⇔ 010 Pas de fonction
		011 ⇔ 034	R: 100%	G: 0–100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100–0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0–100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0–100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100–0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0–100%	B: 0–100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100–0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%

Canal	Fonction	Valeur	Pourcentage/Configuration
7	Températures de couleur 1	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
8 Stroboscope 1		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
9 Rouge 2 000 ⇔ 255 0–100%
10 Vert 2 000 ⇔ 255 0–100%
11 Bleu 2 000 ⇔ 255 0–100%
12 Macros de couleur 2		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
13	Températures de couleur 2	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 713? ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
14 Stroboscope 2		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
15 Rouge 3 000 ⇔ 255 0–100%
16 Vert	3 000 ⇔ 255 0–100%
17 Bleu	3 000 ⇔ 255 0–100%
18 Macros de couleur 3		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
19	Températures de couleur 3	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
20 Stroboscope 3		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
21 Stroboscope tout		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide

3 RGB (9 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge 1	000 ⇔ 255	0–100%
2	Vert 1	000 ⇔ 255	0–100%
3	Bleu 1	000 ⇔ 255	0–100%
4	Rouge 2	000 ⇔ 255	0–100%
5	Vert 2	000 ⇔ 255	0–100%
6	Bleu 2	000 ⇔ 255	0–100%
7	Rouge 3	000 ⇔ 255	0–100%
8	Vert 3	000 ⇔ 255	0–100%
9	Bleu 3	000 ⇔ 255	0–100%

DMX Valeurs à 1 cellule 1 HSIC (8 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Graduateur 000 ⇔ 255 0–100%
2	T e i n	t e	000 ⇔ 255 0–100%
3	T e i n	t e	f i n			000 ⇔ 255 0–100%
4 Saturation 000 ⇔ 255 0–100%
5 Stroboscope		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
6 Macros de couleur		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
7	Températures de couleur	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
8 Vitesse du gradateur		000 ⇔ 009 Préréglage de vitesse d'assombrissement à partir du menu affichage010 ⇔ 029 Arrêt du mode de vitesse d'assombrissement030 ⇔ 069 Mode 1 de vitesse d'assombrissement (rapide)070 ⇔ 129 Mode 2 de vitesse d'assombrissement130 ⇔ 189 Mode 3 de vitesse d'assombrissement190 ⇔ 255 Mode 4 de vitesse d'assombrissement (lente)

1 RGBAW FULL (16 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Rouge fin	000 ⇔ 255	0–100%
5	Vert	000 ⇔ 255	0–100%
6	Vert fin	000 ⇔ 255	0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9 Ambre 000 ⇔ 255 0–100%
10 Ambre fin 000 ⇔ 255 0–100%
11 Blanc 000 ⇔ 255 0–100%
12 Blanc fin 000 ⇔ 255 0–100%
13 Macros de couleur	000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
14	Températures de couleur	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
15 Stroboscope	000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide
16 Vitesse du gradateur	000 ⇔ 009 Préréglage de vitesse d'assombrissement à partir du menu affichage010 ⇔ 029 Arrêt du mode de vitesse d'assombrissement030 ⇔ 069 Mode 1 de vitesse d'assombrissement (rapide)070 ⇔ 129 Mode 2 de vitesse d'assombrissement130 ⇔ 189 Mode 3 de vitesse d'assombrissement190 ⇔ 255 Mode 4 de vitesse d'assombrissement (lente)

1 RGBAW FIN (10 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge	000 ⇔ 255	0–100%
2	Rouge fin	000 ⇔ 255	0–100%
3	Vert	000 ⇔ 255	0–100%
4	Vert fin	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Bleu fin	000 ⇔ 255	0–100%
7	Ambre	000 ⇔ 255	0–100%
8 Ambre fin 000 ⇔ 255 0–100%
9	Blanc	000 ⇔ 255	0–100%
10 Blanc fin 000 ⇔ 255 0–100%

1 RGBAW EXT (10 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4	V e r t	000 ⇔ 255 0–100%
5	B l e u	000 ⇔ 255 0–100%
6 Ambre 000 ⇔ 255 0–100%
7	Blanc	000 ⇔ 255	0–100%
8 Macros de couleur		000 ⇔ 010 Pas de fonction
		011 ⇔ 034	R: 100%	G: 0–100%	B: 0%	A: 0%	W: 0%
		035 ⇔ 059	R: 100–0%	G: 100%	B: 0%	A: 0%	W: 0%
		060 ⇔ 084	R: 0%	G: 100%	B: 0–100%	A: 0%	W: 0%
		084 ⇔ 109	R: 0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		110 ⇔ 134	R: 0–100%	G: 0%	B: 100%	A: 0%	W: 0%
		134 ⇔ 159	R: 100%	G: 0%	B: 100–0%	A: 0%	W: 0%
		160 ⇔ 184	R: 100%	G: 0–100%	B: 0–100%	A: 0%	W: 0%
		184 ⇔ 209	R: 100–0%	G: 100–0%	B: 100%	A: 0%	W: 0%
		210 ⇔ 255	R: 100%	G: 100%	B: 100%	A: 100%	W: 100%
9	Températures de couleur	000 ⇔ 010 Pas de fonction
		011 ⇔ 028 Blanc 1
		029 ⇔ 046 Blanc 2
		047 ⇔ 064 Blanc 3
		065 ⇔ 082 Blanc 4
		083 ⇔ 100 Blanc 5
		101 ⇔ 118 Blanc 6
		119 ⇔ 136 Blanc 7
		137 ⇔ 154 Blanc 8
		155 ⇔ 172 Blanc 9
		173 ⇔ 190 Blanc 10
		191 ⇔ 208 Blanc 11
		209 ⇔ 226 Blanc 12
		227 ⇔ 244 Blanc 13
		245 ⇔ 255 Blanc 14
10	Stroboscope	000 ⇔ 009 Pas de fonction
		010 ⇔ 099 Stroboscope, lent à rapide
		100 ⇔ 109 Pas de fonction
		110 ⇔ 179 Stroboscope à pulsation, lent à rapide
		180 ⇔ 189 Pas de fonction
		190 ⇔ 255 Stroboscope aléatoire, lent à rapide

1 RGBAW (5 canaux)

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge	000 ⇔	255 0–100%
2	V	e	r	t	000 ⇔	255 0–100%
3	B	l	e	u	000 ⇔	255 0–100%
4 Ambre	000 ⇔	255 0–100%
5	Blanc				000 ⇔	255 0–100%

1 RGBA EXT (9 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%

Canal	Fonction				Valeur	Pourcentage/Configuration
4	V	e	r	t	000 ⇔ 255 0–100%
5	B	l	e	u	000 ⇔ 255 0–100%
6	A	m	b	r	e	000 ⇔ 255 0–100%
7 Macros de couleur					000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
8	Températures de couleur				000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
9 Stroboscope					000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide

1 RGBA (4 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge	000 ⇔ 255	0–100%
2	Vert	000 ⇔ 255	0–100%
3	Bleu	000 ⇔ 255	0–100%
4	Ambre	000 ⇔ 255	0–100%

1 RGB EXT (8 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6 Macros de couleur		000 ⇔ 010 Pas de fonction011 ⇔ 034 R: 100% G: 0–100% B: 0% A: 0% W: 0%035 ⇔ 059 R: 100–0% G: 100% B: 0% A: 0% W: 0%060 ⇔ 084 R: 0% G: 100% B: 0–100% A: 0% W: 0%084 ⇔ 109 R: 0% G: 100–0% B: 100% A: 0% W: 0%110 ⇔ 134 R: 0–100% G: 0% B: 100% A: 0% W: 0%134 ⇔ 159 R: 100% G: 0% B: 100–0% A: 0% W: 0%160 ⇔ 184 R: 100% G: 0–100% B: 0–100% A: 0% W: 0%184 ⇔ 209 R: 100–0% G: 100–0% B: 100% A: 0% W: 0%210 ⇔ 255 R: 100% G: 100% B: 100% A: 100% W: 100%
7	Températures de couleur	000 ⇔ 010 Pas de fonction011 ⇔ 028 Blanc 1029 ⇔ 046 Blanc 2047 ⇔ 064 Blanc 3065 ⇔ 082 Blanc 4083 ⇔ 100 Blanc 5101 ⇔ 118 Blanc 6119 ⇔ 136 Blanc 7137 ⇔ 154 Blanc 8155 ⇔ 172 Blanc 9173 ⇔ 190 Blanc 10191 ⇔ 208 Blanc 11209 ⇔ 226 Blanc 12227 ⇔ 244 Blanc 13245 ⇔ 255 Blanc 14
8 Stroboscope		000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Stroboscope à pulsation, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide

1 RGB (3 canaux)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge	000 ⇔ 255	0–100%
2	Vert	000 ⇔ 255	0–100%
3	Bleu	000 ⇔ 255	0–100%
