MANUAL DE USUARIO AccuSync LCD73VM NEC

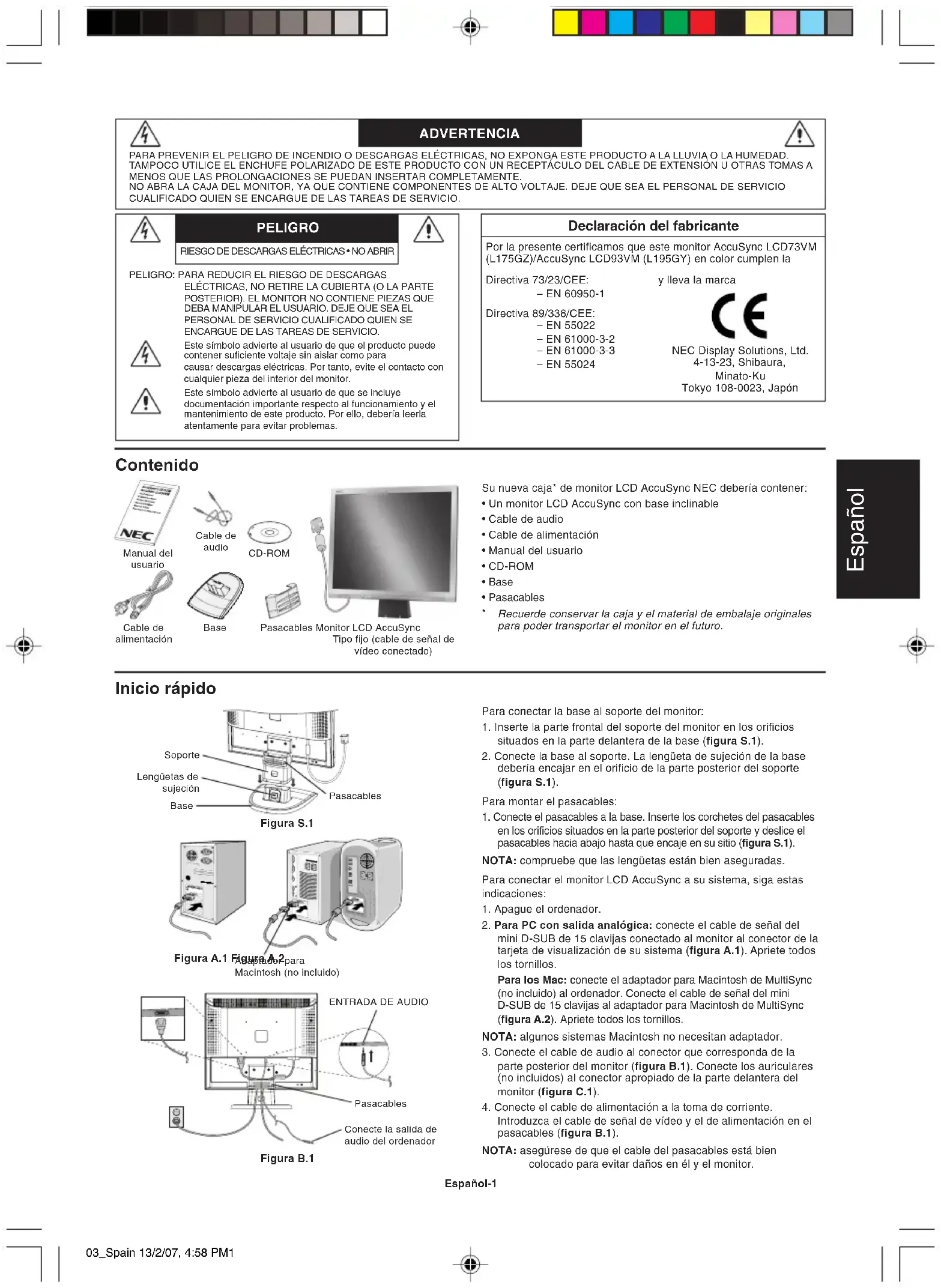

02_German 13/2/07, 4:58 PM3Español Español-1RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE.NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIOCUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO. ADVERTENCIA PELIGRO: PARA REDUCIR EL RIESGO DE DESCARGASELÉCTRICAS, NO RETIRE LA CUBIERTA (O LA PARTEPOSTERIOR). EL MONITOR NO CONTIENE PIEZAS QUEDEBA MANIPULAR EL USUARIO. DEJE QUE SEA ELPERSONAL DE SERVICIO CUALIFICADO QUIEN SEENCARGUE DE LAS TAREAS DE SERVICIO.Este símbolo advierte al usuario de que el producto puedecontener suficiente voltaje sin aislar como paracausar descargas eléctricas. Por tanto, evite el contacto concualquier pieza del interior del monitor.Este símbolo advierte al usuario de que se incluyedocumentación importante respecto al funcionamiento y elmantenimiento de este producto. Por ello, debería leerlaatentamente para evitar problemas. PELIGRO Contenido Su nueva caja* de monitor LCD AccuSync NEC debería contener:• Un monitor LCD AccuSync con base inclinable• Cable de audio• Cable de alimentación• Manual del usuario• CD-ROM• Base• Pasacables

Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro. Inicio rápido Para conectar la base al soporte del monitor:1. Inserte la parte frontal del soporte del monitor en los orificiossituados en la parte delantera de la base (figura S.1).2. Conecte la base al soporte. La lengüeta de sujeción de la basedebería encajar en el orificio de la parte posterior del soporte(figura S.1).Para montar el pasacables:1. Conecte el pasacables a la base. Inserte los corchetes del pasacablesen los orificios situados en la parte posterior del soporte y deslice elpasacables hacia abajo hasta que encaje en su sitio (figura S.1).NOTA: compruebe que las lengüetas están bien aseguradas.Para conectar el monitor LCD AccuSync a su sistema, siga estasindicaciones:1. Apague el ordenador.2. Para PC con salida analógica: conecte el cable de señal delmini D-SUB de 15 clavijas conectado al monitor al conector de la tarjeta de visualización de su sistema (figura A.1). Apriete todos los tornillos.Para los Mac: conecte el adaptador para Macintosh de MultiSync(no incluido) al ordenador. Conecte el cable de señal del miniD-SUB de 15 clavijas al adaptador para Macintosh de MultiSync(figura A.2). Apriete todos los tornillos.NOTA: algunos sistemas Macintosh no necesitan adaptador.3. Conecte el cable de audio al conector que corresponda de laparte posterior del monitor (figura B.1). Conecte los auriculares(no incluidos) al conector apropiado de la parte delantera delmonitor (figura C.1).4. Conecte el cable de alimentación a la toma de corriente.Introduzca el cable de señal de vídeo y el de alimentación en elpasacables (figura B.1).NOTA: asegúrese de que el cable del pasacables está biencolocado para evitar daños en él y el monitor. Declaración del fabricante Por la presente certificamos que este monitor AccuSync LCD73VM(L175GZ)/AccuSync LCD93VM (L195GY) en color cumplen lay lleva la marcaNEC Display Solutions, Ltd.4-13-23, Shibaura,Minato-KuTokyo 108-0023, JapónDirectiva 73/23/CEE:– EN 60950-1Directiva 89/336/CEE:– EN 55022– EN 61000-3-2– EN 61000-3-3– EN 55024Figura S.1 Base Lengüetas desujeciónSoporteFigura A.1 Figura A.2Adaptador paraMacintosh (no incluido)PasacablesENTRADA DE AUDIOConecte la salida deaudio del ordenadorFigura B.1PasacablesManual delusuarioCable dealimentaciónCable deaudio Base Pasacables Monitor LCD AccuSyncTipo fijo (cable de señal devídeo conectado)CD-ROM 03_Spain 13/2/07, 4:58 PM1Español Español-2 Controles Los botones de control OSM (On-Screen Manager) situados en la parte frontal del monitor funcionan del siguiente modo:

1. Funciones básicas pulsando una teclaAparece OSM. Acceso rápido a la ventanade ajuste del brillo.BotónSi no aparece

OSD Acceso rápido a la ventanade ajuste del volumen.Si aparece OSD(selección del icono)Pasa al nivel de ajuste. El cursor se desplaza haciala izquierda.El cursor se desplaza haciala derecha.Si aparece OSD(ajuste)Pasa al nivel de seleccióndel icono.Disminución del valor deajuste o el cursor para elajuste se desplaza hacia laizquierda.Aumento del valor de ajusteo el cursor para el ajuste sedesplaza hacia la derecha. SELECT

Función de “Auto ajuste”.Función de reajuste.Silencio encendido/apagadoen la ventana de ajuste delvolumen. AUTO/RESET NOTA:consulte el apartado Peligro de este manual para asegurarsede que selecciona el cable de alimentación adecuado.5. Encienda el monitor y el ordenador con el botón de encendido(figura C.1).6. Esta función No-touch ajusta automáticamente el monitor con laconfiguración óptima inicial en la mayoría de cadencias.Para llevar a cabo otros ajustes, utilice los siguientes controlesde OSM:• Contraste de autoajuste• Auto ajusteConsulte el apartado Controles de este manual del usuario sidesea obtener una descripción detallada de estos controles OSM. NOTA: si surgiera algún problema, consulte el apartado Solución de problemas de este manual del usuario. Inclinación Sostenga el monitor por ambos lados con las manos y ajuste lainclinación que desee (figura TS.1). Cómo retirar el soporte del monitor para el montaje Para montar el monitor de otra forma:1. Desconecte todos los cables.2. Coloque el monitor boca abajo en una superficie no abrasiva(figura R.1).3. Retire los 3 tornillos que unen el monitor al soporte y retire elsoporte como se indica (figura R.2).El monitor ya está preparado para montarlo de otro modo.

4. Conecte el cable de CA a la parte posterior del monitor (figura R.3).

5. Repita el proceso en sentido inverso para volver a montar elsoporte.NOTA: utilice sólo métodos de montaje alternativos compatiblescon VESA.NOTA: retire el soporte del monitor con cuidado. Desmontaje de la base NOTA: desmonte la base siempre que vaya a transportar elmonitor.1. Coloque el monitor boca abajo en unasuperficie no abrasiva (figura R.1).2. Suelte las lengüetas inferiorespresionándolas hacia arribacon los pulgares.3. Extraiga la base del soporte. Instalación de un brazo flexible Este monitor LCD está diseñado para ser utilizado con un brazoflexible.Para el montaje, utilice los tornillos (4) y colóquelos tal como semuestra en la imagen. Para cumplir las normas de seguridad, elmonitor debe estar montado a un brazo que garantice la estabilidadnecesaria teniendo en cuenta el peso del monitor.El monitor LCD sólo se podrá utilizar con un brazo homologado(por ejemplo, de la marca GS).AURICULARESFigura C.1Botón deencendidoFigura TS.1Figura R.1Superficie no abrasivaFigura R.2Figura R.34 TORNILLOS (M4)(profundidad MÁX.: 8,5 mm)Peso del conjunto del monitor: 3,9 kg - LCD73VM (MÁX.)5,2 kg - LCD93VM (MÁX.) Especificaciones Apriete todos los tornillos100 mmGrosor de la escuadra(brazo) 2,0 ~ 3,2 mm100 mm4 arandelas de seguridad y arandelas planas de 12 mm 03_Spain 13/2/07, 4:58 PM2Español Español-3 AUDIO Se selecciona el icono del volumen de audio en función de las condiciones del volumen (AUTO/RESET). BRILLO Ajusta el brillo de la imagen global y del fondo. CONTRASTE Ajusta el brillo de la imagen respecto al fondo. CONTRASTE AUTOM. Ajusta la imagen que aparece para las entradas de vídeo no estándar. AUTO AJUSTE Ajusta automáticamente la configuración de Image Position (Posición de la imagen), Anchura y Estabilidad. IZQ./DERECHA Controla la posición horizontal de la imagen en el área de visualización de la pantalla. ABAJO/ARRIBA Controla la posición vertical de la imagen en el área de visualización de la pantalla. ANCHURA Ajusta el tamaño horizontal aumentando o reduciendo esta configuración. ESTABILIDAD Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración.

SISTEMAS DE CONTROL DEL COLOR

Con el preajuste de cinco colores (9300/7500/sRGB/USER/ ESTÁNDAR) se selecciona la configuración del color deseada. Las configuraciones de color sRGB y ESTÁNDAR son estándar y no se pueden modificar. COLOR ROJO Aumenta o disminuye el Rojo. El cambio aparecerá en la pantalla. COLOR VERDE Aumenta o disminuye el Verde. El cambio aparecerá en la pantalla. COLOR AZUL Aumenta o disminuye el Azul. El cambio aparecerá en la pantalla. HERRAMIENTA Seleccionando TOOL (HERRAMIENTA) se accede al submenú.

Seleccionando Conf. de fábrica podrá restablecer todas las configuraciones de control de OSM originales. Mantenga pulsado el botón RESET durante unos segundos para que se active la función. Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET. EXIT Con EXIT podrá salir del menú/submenú de OSM. IDIOMA Los menús del control OSM están disponibles en nueve idiomas. ACTIVIDAD OSM El menú de control de OSM permanecerá activado mientras se esté utilizando. En el submenú Actividad OSM puede indicar cuánto tiempo debe transcurrir desde que se toca por última vez un botón del menú de control de OSM hasta que éste se desconecta. La opción preconfigurada permite un mínimo de 10 segundos y un máximo 120, variable en intervalos de 5 segundos. BLOQUEO OSM Este control bloquea totalmente el acceso a todas las funciones de control de OSM excepto Brillo y Contraste. Si intenta activar los controles de OSM mientras está activado el modo de Bloqueo, aparecerá una ventana notificándole que los controles de OSM están bloqueados. Para activar la función de Bloqueo OSM, pulse “AUTO/ RESET” y la tecla “+” simultáneamente. Para desactivar la función de Bloqueo OSM, pulse “AUTO/ RESET” y la tecla “+” simultáneamente.

Si está activado y la resolución no es la óptima, aparecerá un mensaje en la pantalla transcurridos 30 segundos para informarle de ello. DDC/CI Activa o desactiva la comunicación y control bidireccional del monitor.

Indica el número de modelo y de serie del monitor. Mensaje de advertencia OSM Los mensajes de advertencia OSM desaparecen con el botón SELECT. NO HAY SEÑAL: esta función avisa al usuario cuando no se recibe ninguna señal. Una vez conectada la alimentación, cuando se modifica la señal de entrada o el vídeo no está activo, aparecerá la ventana No hay señal. AVISO DE RESOLUCIÓN: esta función advierte de que se debe optimizar la resolución. Al encender el monitor, al modificar la señal de entrada y cuando la resolución de la señal de vídeo no es la adecuada, aparecerá la ventana de alerta de Aviso de resolución. Esta función se puede desactivar en el menú TOOL (herramienta). FUERA DE RANGO: esta función recomienda optimizar la resolución y la velocidad de regeneración de la imagen. El menú Fuera de rango puede aparecer después de encender el monitor, al modificar la señal de entrada o si la cadencia de la señal de vídeo no es la adecuada. Submenú (selección del icono) Pulse “–” o “+” Submenú (ajuste) Pulse la tecla “SELECT” Pulse “–” o “+” Ejemplo Tool (herramienta): Pulse la tecla “SELECT” Pulse la tecla “SELECT” Menú principal (selección del icono) Menú principal (ajuste) Pulsela tecla“SELECT”Pulsela tecla“SELECT” Pulse la tecla “SELECT” Ajuste con “–” o “+” Ajuste con “–” o “+”
