BEDIENUNGSANLEITUNG AccuSync LCD73VM NEC

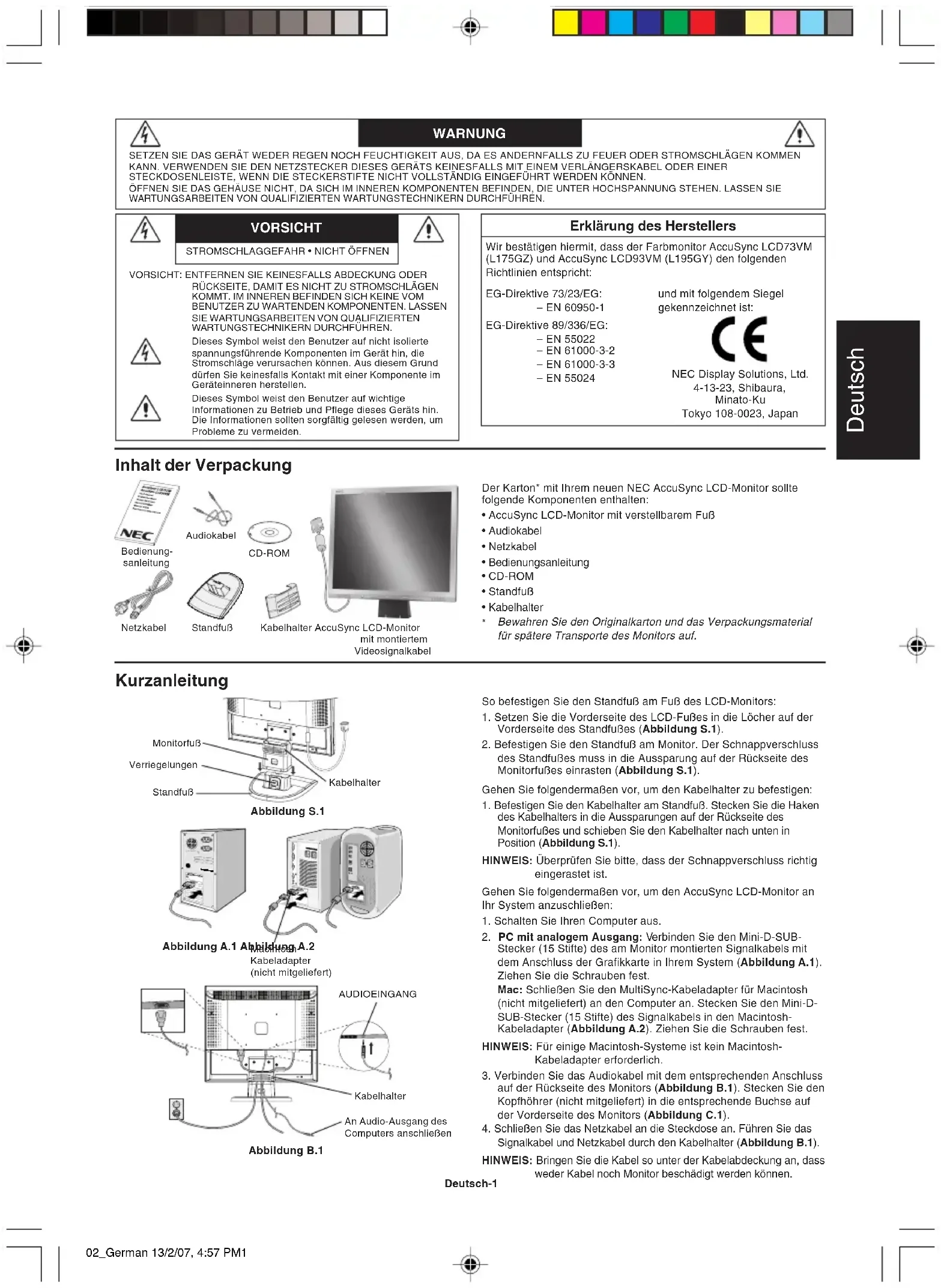

01_English 13/2/07, 4:57 PM3Deutsch Deutsch-1STROMSCHLAGGEFAHR • NICHT ÖFFNENSETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMENKANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINERSTECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIEWARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. WARNUNG VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODERRÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGENKOMMT. IM INNEREN BEFINDEN SICH KEINE VOMBENUTZER ZU WARTENDEN KOMPONENTEN. LASSENSIE WARTUNGSARBEITEN VON QUALIFIZIERTENWARTUNGSTECHNIKERN DURCHFÜHREN.Dieses Symbol weist den Benutzer auf nicht isoliertespannungsführende Komponenten im Gerät hin, dieStromschläge verursachen können. Aus diesem Grunddürfen Sie keinesfalls Kontakt mit einer Komponente imGeräteinneren herstellen.Dieses Symbol weist den Benutzer auf wichtigeInformationen zu Betrieb und Pflege dieses Geräts hin.Die Informationen sollten sorgfältig gelesen werden, umProbleme zu vermeiden. VORSICHT Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC AccuSync LCD-Monitor solltefolgende Komponenten enthalten:• AccuSync LCD-Monitor mit verstellbarem Fuß• Audiokabel• Netzkabel• Bedienungsanleitung• CD-ROM• Standfuß• Kabelhalter

Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. Kurzanleitung So befestigen Sie den Standfuß am Fuß des LCD-Monitors:1. Setzen Sie die Vorderseite des LCD-Fußes in die Löcher auf der Vorderseite des Standfußes (Abbildung S.1). 2. Befestigen Sie den Standfuß am Monitor. Der Schnappverschlussdes Standfußes muss in die Aussparung auf der Rückseite desMonitorfußes einrasten (Abbildung S.1).Gehen Sie folgendermaßen vor, um den Kabelhalter zu befestigen:1. Befestigen Sie den Kabelhalter am Standfuß. Stecken Sie die Hakendes Kabelhalters in die Aussparungen auf der Rückseite desMonitorfußes und schieben Sie den Kabelhalter nach unten inPosition (Abbildung S.1).HINWEIS: Überprüfen Sie bitte, dass der Schnappverschluss richtigeingerastet ist.Gehen Sie folgendermaßen vor, um den AccuSync LCD-Monitor anIhr System anzuschließen:1. Schalten Sie Ihren Computer aus.

2. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-

Stecker (15 Stifte) des am Monitor montierten Signalkabels mitdem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1).Ziehen Sie die Schrauben fest.Mac: Schließen Sie den MultiSync-Kabeladapter für Macintosh(nicht mitgeliefert) an den Computer an. Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den Macintosh-Kabeladapter (Abbildung A.2). Ziehen Sie die Schrauben fest.HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.3. Verbinden Sie das Audiokabel mit dem entsprechenden Anschlussauf der Rückseite des Monitors (Abbildung B.1). Stecken Sie denKopfhöhrer (nicht mitgeliefert) in die entsprechende Buchse aufder Vorderseite des Monitors (Abbildung C.1).4. Schließen Sie das Netzkabel an die Steckdose an. Führen Sie dasSignalkabel und Netzkabel durch den Kabelhalter (Abbildung B.1).HINWEIS: Bringen Sie die Kabel so unter der Kabelabdeckung an, dassweder Kabel noch Monitor beschädigt werden können. Erklärung des Herstellers Wir bestätigen hiermit, dass der Farbmonitor AccuSync LCD73VM(L175GZ) und AccuSync LCD93VM (L195GY) den folgendenRichtlinien entspricht:und mit folgendem Siegelgekennzeichnet ist:NEC Display Solutions, Ltd.4-13-23, Shibaura,Minato-KuTokyo 108-0023, JapanEG-Direktive 73/23/EG:– EN 60950-1EG-Direktive 89/336/EG:– EN 55022– EN 61000-3-2– EN 61000-3-3– EN 55024Abbildung S.1StandfußVerriegelungenMonitorfußAbbildung A.1 Abbildung A.2Macintosh-Kabeladapter(nicht mitgeliefert)KabelhalterAUDIOEINGANGAn Audio-Ausgang desComputers anschließenAbbildung B.1KabelhalterBedienung-sanleitungNetzkabelAudiokabelStandfußKabelhalter AccuSync LCD-Monitormit montiertemVideosignalkabelCD-ROM 02_German 13/2/07, 4:57 PM1Deutsch Deutsch-2 Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen:

1. Basisfunktion beim Betätigen der jeweiligen Taste

Zeigt den OSM an. Öffnet das Fenster für die Helligkeitseinstellung. Taste Ohne OSD- Anzeige Öffnet das Fenster für die Lautstärkeeinstellung. Mit OSD-Anzeige

Wechselt zur Einstellungsphase. Cursor nach links. Cursor nach rechts. Mit OSD-Anzeige (Einstellungsmodus) Wechselt zum Symbolauswahlmodus. Verringert den Wert oder bewegt Cursor nach links. Erhöht den Wert oder bewegt Cursor nach rechts. SELECT

Aktiviert die automatische Einstellung. Zurücksetzen der Einstellung. Schaltet im Fenster für die Lautstärkeeinstellung die Stummschaltung ein/aus. AUTO/RESET HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

5. Schalten Sie den Computer und den Monitor mit dem Netzschalter

an der Vorderseite (Abbildung C.1) ein.

6. Die berührungslose Einstellungsautomatik nimmt beim ersten

Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSM Steuerungen vorgenommen:

• Automatische Kontrasteinstellung

• Automatische Einstellung Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung. Neigen Fassen Sie den Monitor an beiden Seiten und neigen Sie ihn nach Bedarf (Abbildung TS.1). Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.

2. Legen Sie den Monitor mit der Vorderseite nach unten auf eine

weiche Oberfläche (Abbildung R.1).

3. Entfernen Sie die 3 Schrauben, mit denen der Fuß am Monitor

befestigt ist, und heben Sie den Fuß ab (Abbildung R.2). Der Monitor kann jetzt auf andere Art montiert werden.

4. Schließen Sie das Netzkabel an der Rückseite des Monitors an

5. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den

Fuß wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. HINWEIS: Entfernen Sie den Monitorfuß vorsichtig. Entfernen des Standfußes HINWEIS: Entfernen Sie den Standfuß vor dem Versenden des Monitors.

1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine

weiche Oberfläche (Abbildung R.1).

2. Drücken Sie mit den Daumen die

unteren Verriegelungen nach oben, um sie zu lösen.

3. Ziehen Sie den entriegelten

Fuß vom Monitor ab. Befestigen eines Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist. KOPFHÖRER Abbildung C.1 Netzschalter Abbildung TS.1 Abbildung R.1 Weiche Oberfläche Abbildung R.2 Abbildung R.3 4 SCHRAUBEN (M4)(maximale Tiefe: 8,5 mm)Gewicht des LCD-Monitors komplett: 3,9 kg - LCD73VM (max.)5,2 kg - LCD93VM (max.) Technische Daten Alle Schrauben festziehen100 mmStärke der Halterung(Arm) 2,0 ~ 3,2 mm100 mm4 x 12 mm mit Federring und Federscheibe 02_German 13/2/07, 4:58 PM2Deutsch Deutsch-3 AUDIO Das Symbol für die Einstellung der Lautstärke ist ausgewählt, abhängig von Lautstärkebedingung (AUTO/RESET). HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. KONTRAST Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. AUTOM. EINSTELLUNG Stellt Bildposition, Bildbreite und Optimierung automatisch ein. LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD. AUF/AB Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDBREITE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. OPTIMIERUNG Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. FARBSTEUERUNGSSYSTEM Fünf Voreinstellungen (9300/7500/sRGB/BENUTZER/ ORIGINALFARBEN) wählen die gewünschte Farbeinstellung aus. Die Farbeinstellungen sRGB und ORIGINALFARBEN sind Standardeinstellungen und können nicht angepasst werden. FARBE ROT Erhöht oder verringert den Rotanteil. Die Änderung wird auf dem Bildschirm sichtbar.

Erhöht oder verringert den Grünanteil. Die Änderung wird auf dem Bildschirm sichtbar. FARBE BLAU Erhöht oder verringert den Blauanteil. Die Änderung wird auf dem Bildschirm sichtbar. WERKZEUG Durch Auswahl von WERKZEUG gelangen Sie in das Untermenü. WERKSEINSTELLUNG Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM- Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. EXIT Mit „EXIT“ verlassen Sie das OSM Menü/Untermenü. SPRACHE Die OSM-Menüs sind in neun Sprachen verfügbar. OSM ANZEIGEDAUER Das OSM Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer” können Sie festlegen, nach welchem Zeitraum das OSM Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 – 120 Sekunden in 5-Sekunden-Abständen. OSM ABSCHALTUNG Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Tasten AUTO/RESET und „+“ gleichzeitig gedrückt. Um die Funktion „OSM Abschaltung“ wieder zu deaktivieren, drücken Sie erneut die Taste AUTO/ RESET und gleichzeitig die Taste „+“. AUFLÖSUNGSANZEIGE Wenn Sie AN auswählen, wird nach 30 Sekunden eine Meldung auf dem Bildschirm angezeigt, wenn der Monitor nicht auf die optimale Auflösung eingestellt ist. DDC/CI Schaltet die 2-Wege-Kommunikation und die Steuerung des Monitors EIN oder AUS. MONITORINFORMATION Die Modell- und die Seriennummer des Monitors. OSM Warnung Die Menüs der OSM Warnungen können mit der Taste „SELECT“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals sowie dann angezeigt, wenn kein Videosignal verfügbar ist. AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden. FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Eingangssignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt. Untermenü (Symbolauswahl) Taste„–“ oder „+“drücken Untermenü (Einstellungen) Taste „SELECT“ drücken Taste„–“ oder „+“drücken Beispiel WERKZEUG: Taste „SELECT“ drücken Taste „SELECT“ drücken Hauptmenü (Symbolauswahl) Hauptmenü (Einstellungen) Taste„SELECT“drückenTaste„SELECT“drücken Taste „SELECT“ drücken Mit „–“ oder „+“ einstellen Mit „–“ oder „+“ einstellen
