Caractéristiques	Détails
Type de moniteur	LCD
Taille de l'écran	17 pouces
Résolution maximale	1280 x 1024 pixels
Temps de réponse	5 ms
Contraste	1000:1
Luminosité	250 cd/m²
Connectivité	VGA, DVI
Angle de vision	Horizontal : 160°, Vertical : 160°
Consommation électrique	35 W (en fonctionnement), 1 W (en veille)
Dimensions (L x H x P)	378 x 400 x 200 mm
Poids	5.5 kg
Garantie	3 ans
Utilisation recommandée	Bureau, usage domestique, applications bureautiques
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Compatible avec les systèmes d'exploitation Windows et Mac

FOIRE AUX QUESTIONS - AccuSync LCD73VM NEC

Comment puis-je ajuster la luminosité de mon NEC AccuSync LCD73VM ?

Utilisez le bouton 'Menu' sur le moniteur pour accéder au menu d'options. Naviguez vers 'Luminosité' et ajustez le niveau selon vos préférences.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que l'interrupteur d'alimentation est en position 'On'.

Comment connecter mon NEC AccuSync LCD73VM à mon ordinateur ?

Connectez le câble VGA ou DVI de votre ordinateur à l'entrée correspondante du moniteur. Assurez-vous que le moniteur est allumé et que la bonne source est sélectionnée.

Mon écran affiche des couleurs incorrectes, que faire ?

Accédez au menu de réglage des couleurs via le bouton 'Menu' et réinitialisez les paramètres des couleurs à leurs valeurs par défaut. Vous pouvez également ajuster les niveaux de rouge, vert et bleu manuellement.

Comment réinitialiser mon moniteur aux paramètres d'usine ?

Accédez au menu 'Paramètres' dans le menu de votre moniteur, puis sélectionnez 'Réinitialiser' ou 'Paramètres d'usine' et confirmez votre choix.

Pourquoi je n'entends pas de son venant de mon moniteur ?

Vérifiez que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Assurez-vous également que le volume du moniteur est réglé correctement.

Comment changer la résolution de mon écran ?

Faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', et ajustez la résolution dans le menu déroulant sous 'Résolution d'écran'.

Mon écran scintille, que faire ?

Vérifiez les connexions des câbles. Essayez de changer le câble vidéo ou d'utiliser une autre entrée. Si le problème persiste, ajustez la fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Est-ce que le NEC AccuSync LCD73VM est compatible avec Windows 10 ?

Oui, le NEC AccuSync LCD73VM est compatible avec Windows 10. Assurez-vous d'installer les derniers pilotes disponibles pour garantir une performance optimale.

Comment nettoyer l'écran de mon moniteur ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI AccuSync LCD73VM NEC

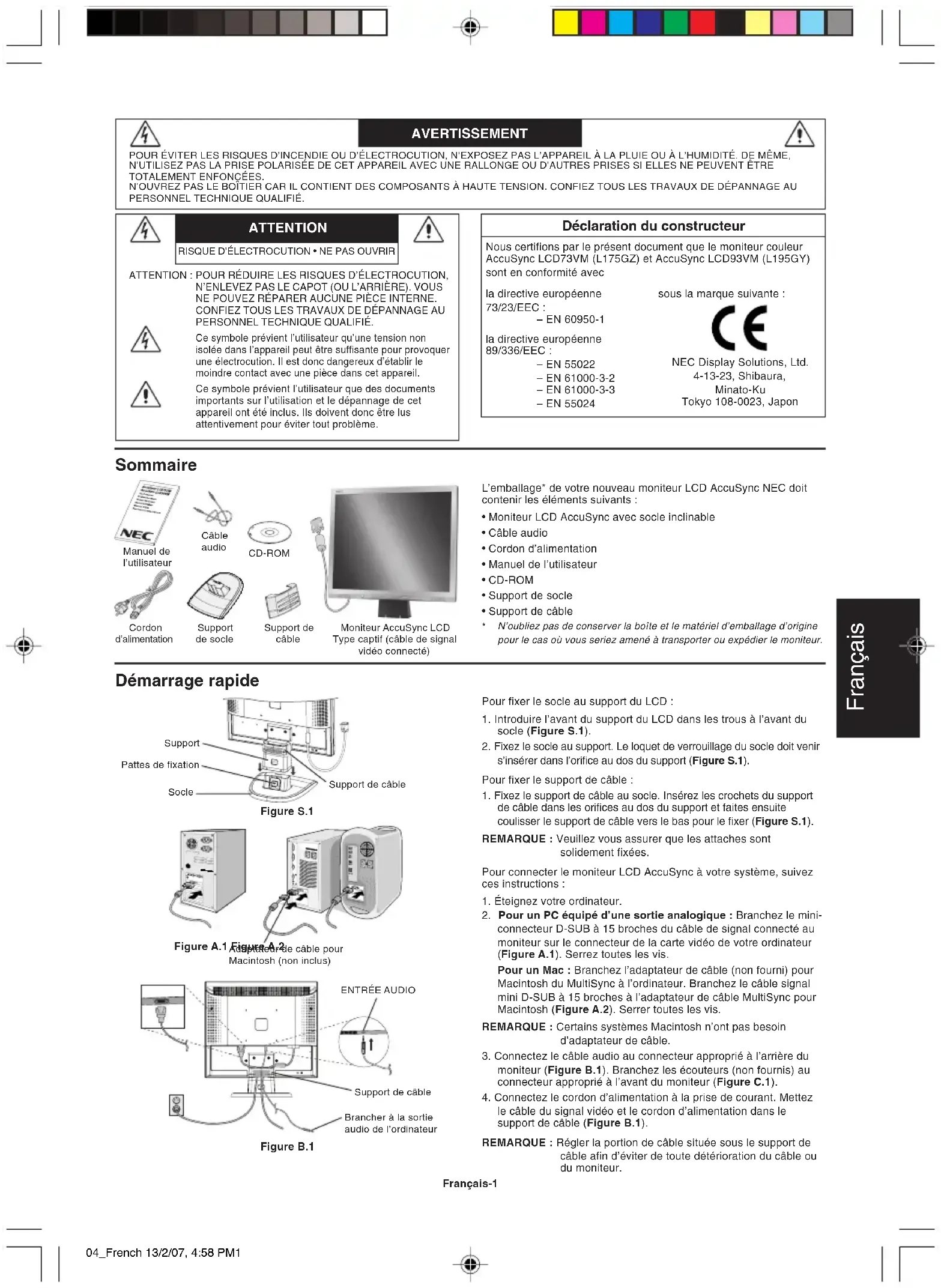

03_Spain 13/2/07, 4:58 PM3Français Français-1 RISQUE D’ÉLECTROCUTION • NE PAS OUVRIRPOUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME,N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRETOTALEMENT ENFONCÉES.N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE AUPERSONNEL TECHNIQUE QUALIFIÉ. AVERTISSEMENT ATTENTION : POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION,N’ENLEVEZ PAS LE CAPOT (OU L’ARRIÈRE). VOUSNE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE.CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE AUPERSONNEL TECHNIQUE QUALIFIÉ.Ce symbole prévient l’utilisateur qu’une tension nonisolée dans l’appareil peut être suffisante pour provoquerune électrocution. Il est donc dangereux d’établir lemoindre contact avec une pièce dans cet appareil.Ce symbole prévient l’utilisateur que des documentsimportants sur l’utilisation et le dépannage de cetappareil ont été inclus. Ils doivent donc être lusattentivement pour éviter tout problème. ATTENTION Sommaire L’emballage* de votre nouveau moniteur LCD AccuSync NEC doit contenir les éléments suivants :

• Moniteur LCD AccuSync avec socle inclinable

• Cordon d’alimentation

• Manuel de l’utilisateur

N’oubliez pas de conserver la boîte et le matériel d’emballage d’originepour le cas où vous seriez amené à transporter ou expédier le moniteur. Démarrage rapide Pour fixer le socle au support du LCD :

1. Introduire l’avant du support du LCD dans les trous à l’avant du

2. Fixez le socle au support. Le loquet de verrouillage du socle doit venir

s’insérer dans l’orifice au dos du support (Figure S.1). Pour fixer le support de câble :

1. Fixez le support de câble au socle. Insérez les crochets du support

de câble dans les orifices au dos du support et faites ensuite coulisser le support de câble vers le bas pour le fixer (Figure S.1). REMARQUE : Veuillez vous assurer que les attaches sont solidement fixées. Pour connecter le moniteur LCD AccuSync à votre système, suivez ces instructions :

1. Éteignez votre ordinateur.

2. Pour un PC équipé d’une sortie analogique : Branchez le mini-

connecteur D-SUB à 15 broches du câble de signal connecté au moniteur sur le connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis. Pour un Mac : Branchez l’adaptateur de câble (non fourni) pour Macintosh du MultiSync à l’ordinateur. Branchez le câble signal mini D-SUB à 15 broches à l’adaptateur de câble MultiSync pour Macintosh (Figure A.2). Serrer toutes les vis. REMARQUE : Certains systèmes Macintosh n’ont pas besoin d’adaptateur de câble.

3. Connectez le câble audio au connecteur approprié à l’arrière du

moniteur (Figure B.1). Branchez les écouteurs (non fournis) au connecteur approprié à l’avant du moniteur (Figure C.1).

4. Connectez le cordon d’alimentation à la prise de courant. Mettez

le câble du signal vidéo et le cordon d’alimentation dans le support de câble (Figure B.1). REMARQUE : Régler la portion de câble située sous le support de câble afin d’éviter de toute détérioration du câble ou du moniteur. Déclaration du constructeur Nous certifions par le présent document que le moniteur couleur AccuSync LCD73VM (L175GZ) et AccuSync LCD93VM (L195GY) sont en conformité avec sous la marque suivante : NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japon la directive européenne 73/23/EEC : – EN 60950-1 la directive européenne 89/336/EEC : – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 Figure S.1 SoclePattes de fixationSupport Figure A.1 Figure A.2 Adaptateur de câble pourMacintosh (non inclus)Support de câbleENTRÉE AUDIOBrancher à la sortieaudio de l’ordinateur Figure B.1 Support de câbleManuel del’utilisateurCordond’alimentationCâbleaudioSupportde socleSupport decâbleMoniteur AccuSync LCDType captif (câble de signalvidéo connecté)CD-ROM 04_French 13/2/07, 4:58 PM1Français Français-2 Commandes Fonctionnement des boutons de commandes OSM (On-screen Manager – Gestionnaire à l’écran) sur la face avant du moniteur :

1. Fonction de base en pressant chaque touche

Affichage de l’OSM. Raccourci vers la fenêtre deréglage de la luminosité. Bouton Aucun affichage OSD Raccourci vers la fenêtre deréglage du volume.Affichage de l’OSD(Phase de sélection d’icône)Aller vers la phase deréglage.le curseur va vers la gauche. le curseur va vers la droite.Affichage de l’OSD(phase de réglage)Aller vers la phase desélection de l’icône.Règle en diminuant la valeurou le curseur de réglage vavers la gauche.Règle en augmentant la valeurou le curseur de réglage vavers la droite. SELECT

La fonction « Réglage Auto. »opère.Opération de réinitialisation.Muet (marche/arrêt) basculevers la fenêtre de réglage duvolume. AUTO/RESET REMARQUE : Veuillez vous reporter à la section Attention de ce manuel pour le choix d’un cordon d’alimentation adapté.

5. Allumer le moniteur avec le bouton d’alimentation situé à l’avant

(Figure C.1) ainsi que l’ordinateur.

6. Le réglage automatique sans intervention applique automatiquement

au moniteur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes OSM suivantes :

• Contraste automatique

• Réglage Automatique Reportez-vous à la section Commandes de ce manuel de l’utilisateur pour une description complète de ces commandes OSM. REMARQUE : Si vous rencontrez le moindre des problèmes, veuillez vous reporter à la section Résolution des problèmes du présent manuel. Inclinaison Tenez les deux côtés de l’écran du moniteur et ajustez manuellement l’inclinaison souhaitée (Figure TS.1). Dépose pour montage du support du moniteur Pour préparer le moniteur en vue d’un autre montage :

1. Déconnectez tous les câbles.

2. Placez le moniteur face vers le bas sur une surface non abrasive

3. Retirez les 3 vis fixant le moniteur à son support et enlevez le

support comme indiqué (Figure R.2). Le moniteur est maintenant prêt pour un montage différent.

4. Connectez le cordon d’alimentation CA à l’arrière du moniteur

5. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA. REMARQUE : Manipulez avec soin, en retirant le support du moniteur. Pour retirer le socle REMARQUE : Veuillez toujours retirer le socle lors du transport du LCD.

1. Placez le moniteur face vers le bas sur une

surface non abrasive (Figure R.1).

2. A l’aide de vos pouces, appuyez

le bas des fixations vers le haut pour les déverrouiller.

3. Détachez le socle du support.

Raccordement d’un bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Veuillez utiliser les vis fournies (4) comme indiqué dans l'image lors de l’installation. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS). Ecouteurs Figure C.1 Boutond’alimentation Figure TS.1 Figure R.1 Surface non abrasive Figure R.2 Figure R.3 4-VIS (M4)(Profondeur MAXI. : 8,5 mm)Poids de l’assemblage du LCD : 3,9 kg - LCD73VM (MAXI.)5,2 kg - LCD93VM (MAXI.) Specifications Serrez toutes les vis100 mmEpaisseur de la fixation(Bras) 2,0 ~ 3,2 mm100 mm4 x 12 mm avec rondelle frein et rondelle plate 04_French 13/2/07, 4:58 PM2Français Français-3 AUDIO L’icône du volume audio est choisie, selon les conditions du volume (AUTO/RESET). LUMINOSITÉ Règle la luminosité globale de l’image et du fond de l’écran. CONTRASTE Règle la luminosité de l’image en fonction du fond. CONTRASTE AUTO. Règle l’image affichée pour des entrées vidéo non standard. RÉGLAGE AUTO. Règle automatiquement la position de l’image, la dimension horizontale et la finesse. GAUCHE/DROITE Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. BAS/HAUT Contrôle la position verticale de l’image dans la zone d’affichage du LCD. LARGEUR Règle la largeur par l’augmentation ou la diminution de ce paramètre. FINESSE Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. SYSTÊMES DE CONTRÔLE DES COULEURS Cinq préréglages de couleur (9300/7500/sRVB/UTILISATEUR/ NATIVE) déterminent le réglage de couleur souhaité. Les préréglages des couleurs, sRVB et NATIVE, sont des préréglages standard et ne peuvent pas être modifiés. COULEUR ROUGE Augmente ou diminue le Rouge. La modification sera visible à l’écran. COULEUR VERTE Augmente ou diminue le Vert. La modification sera visible à l’écran. COULEUR BLEUE Augmente ou diminue le Bleu. La modification sera visible à l’écran. OUTIL La sélection de l’option OUTIL vous permet d’entrer dans le sous-menu.

En choisissant Préréglage usine, vous pouvez rétablir les réglages d’usine pour tous les paramètres des commandes OSM. Maintenez le bouton RESET enfoncé plusieurs secondes pour qu’il prenne effet. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET. EXIT (Sortie) La sélection du bouton EXIT vous permet de quitter le menu de l’OSM, ou un sous-menu. LANGUE Les menus des commandes OSM sont disponibles en neuf langues.

Le menu des commandes OSM restera à l’écran aussi longtemps qu’il sera utilisé. Dans le sous-menu Extinction OSM, vous pouvez choisir la durée d’attente du moniteur entre la dernière pression de touche et l’extinction du menu des commandes OSM. Les choix prédéfinis sont situés entre 10 et 120 secondes, par pas de 5 secondes. VERROUILLAGE OSM Cette commande bloque totalement l’accès à toutes les fonctions de commande OSM en dehors de la luminosité et du contraste. Toute tentative d’activation de commande OSM lorsque ce dernier est en mode verrouillé provoque l’apparition d ‘un écran informant que les commandes OSM sont verrouillées. Pour activer la fonction de verrouillage de l’OSM, maintenez enfoncés en même temps le bouton « AUTO/ RESET » et la touche « + ». Pour désactiver le verrouillage de l’OSM, maintenez enfoncés en même temps le bouton « AUTO/ RESET » et la touche « + ».

ERREUR DE RÉSOLUTION

Si MARCHE est sélectionné, un message apparaîtra sur l’écran après 30 secondes, vous signalant que la résolution n’est pas optimale. DDC/CI ACTIVE ou DÉSACTIVE le contrôle et la communication bidirectionnels du moniteur. INFORMATION ÉCRAN Indique le nom du modèle et les numéros de série de votre moniteur. Avertissements OSM Les menus Avertissements OSM disparaissent avec le bouton SELECT. PAS DE SIGNAL : Cette fonction vous avertit quand il n’y a pas de signal. Après mise sous tension du moniteur, ou s’il y a modification du signal d’entrée ou encore s’il n’y a pas de signal vidéo actif, la fenêtre Pas de signal apparaît. ERREUR DE RÉSOLUTION : Cette fonction vous avertit de l’utilisation en résolution optimisée. Après la mise sous tension, ou en cas de changement du signal d’entrée, ou si le signal vidéo ne possède pas la résolution appropriée, la fenêtre Notification de résolution s’affiche. Cette fonction peut être désactivée dans le menu OUTIL. HORS LIMITE : Cette fonction affiche un conseil sur la résolution optimisée et le taux de rafraîchissement recommandés. Après la mise sous tension ou en cas de modification du signal d’entrée ou encore si le signal vidéo ne possède pas la résolution appropriée, le menu Hors limites s’affiche. Sous-menu (Sélection de l’icône) Sous-menu (réglage) Appuyez sur la touche « SELECT »Appuyezsur « – »ou « + » Exemple Outil : Appuyez sur la touche « SELECT »Appuyez sur la touche « SELECT » Menu principal (Sélection de l’icône) Menu principal (réglage) Appuyez surla touche« SELECT »Appuyez sur la touche « SELECT » Réglez en utilisant « – » ou « + » Réglez en utilisant « – » ou « + »
