HG09124 - Pérgola Livarno Lux - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato HG09124 Livarno Lux en formato PDF.
| Tipo de producto | Toldo |
| Marca | Livarno Lux |
| Modelo | HG09124 |
| Dimensiones (L x An x Al) | Aproximadamente 3,5 x 3,5 x 3,05 m |
| Peso | Aproximadamente 30 kg |
| Material de la estructura | Acero |
| Material de la lona | Poliéster |
| Uso previsto | Protección solar en exteriores, uso no profesional |
| Número de personas recomendado para el montaje | 2 personas como mínimo |
| Velocidad máxima del viento recomendada para el uso | 40 km/h (desmontar si supera) |
| Instrucciones de seguridad importantes | No montar ni desmontar con viento fuerte o lluvia; no usar fuego cerca; no apoyarse ni colgar pesos; dejar un espacio de 3 m entre toldos |
| Mantenimiento y limpieza | Limpiar la lona con una esponja suave y agua clara; no lavar a máquina; secar completamente antes de guardar |
| Contenido del envío | 2 varillas de esquina cortas, 2 varillas de esquina largas, 4 varillas inferiores, 4 patas, 4 varillas cortas superiores, 4 varillas largas superiores, 8 tornillos M8x55, 20 tornillos M8x45, 28 tuercas M8, 4 tensores, 1 llave Allen, 1 llave de apriete, 1 lona, 36 borlas elásticas, 12 tornillos de pie |
| Reparabilidad | Piezas de repuesto disponibles a través del servicio posventa (referencia IAN 398148_2107) |
| Garantía | No especificada en el manual |
| Asistencia | Manual completo disponible en www.lidl-service.com ingresando el IAN 398148_2107 |
Preguntas frecuentes - HG09124 Livarno Lux
Preguntas de los usuarios sobre HG09124 Livarno Lux
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Pérgola en formato PDF gratis! Encuentra tus instrucciones HG09124 - Livarno Lux y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HG09124 de la marca Livarno Lux.
MANUAL DE USUARIO HG09124 Livarno Lux
Introducción......Página 66
Volumen de suministro y descripción de componentes ......Página 66
Indicaciones de seguridad......Página 67
Montaje ...... Página 70
Montar el producto....Página 71
Desmontar el producto ......Página 72
Eliminación....Página 72
Carpa
- Introducción
Este documento se trata de una copia impresa acortada del manual de instrucciones completo. Escaneando el código QR accede directamente a la página del Servicio Lidl (www.lidl-service.com) donde, introduciendo el número de artículo (IAN) 398148_2107, puede consultar y descargar el manual de instrucciones completo.
¡ADVERTENCIA! Observe el manual de instrucciones completo y las indicaciones de seguridad para evitar daños personales y materiales. La guía rápida forma parte integrante del producto. Familiarícese con las indicaciones de uso y de seguridad antes de comenzar a utilizar el producto. Conserve esta guía rápida y asegúrese de proporcionar todos los documentos relacionados con el producto en caso de entregarlo a terceros.
Este producto es adecuado para su uso como elemento de protección solar exterior. El producto no está concebido para el uso comercial.
•Volumendesuministro y descripción de componentes
2 barras esquineras cortas A
2 barras esquineras largas B
4 barras inferiores C
4 patas D
4 barras superiores cortas E
4 barras superiores largas F
8 tornillos M8*55 G
20 tornillos M8*45 H
28 tuercas M8 1
4 dispositivos tensores J
1 llave hexagonal macho K
1 llave inglesa
1 lona M
36 elásticos N
12 tornillos (patas) ○
- Características técnicas
Dimensiones: aprox. 3,5 x 3,5 x 3,05 m (L x An x Al)
Peso: aprox. 30kg
Indicaciones de seguridad
LEA LAS INSTRUCCIONES DE MON-TAJE ANTES DE UTILIZAR EL PRODUCTO. CONSÉR-VELAS EN UN LUGAR SEGURO. LEA TODAS LAS ADVERTENCIASE
INDICACIONES DE SEGURIDAD. SU INCUMPLIMIENTO PUEDE PROVOCAR LESIONESGRAVES.
¡PELIGRO DE MUERTE
YACCIDENTE PARA BEBÉS Y NIÑOS! Nunca
deje a los niños sin vigilancia con el material de emba-laje. Existe peligro de asfixia.
■ Mantenga a los niños alejados de la zona de trabajo durante el montaje del producto. Existe
peligro de asfixia por la ingesta o in- halación de piezas pequeñas o láminas.
¡CUIDADO! ¡PELIGRO DE LESIONES! Asegú- rese de que todas las piezas hayan sido montadas intactas y correctamente. Existe peligro de lesiones en caso de un mon- taje inadecuado. Las piezas defectuosas pueden afectar la se- guridad y la función.
- Compruebe regu- larmente que todas las piezas estén bien seguras. Apriete los
cáncamos si es pre- ciso con unas tenazas.
■ Durante el montaje, extreme la atención para no pinzarse o aplastarse los dedos.
- El cenador le protege de la exposición directa al sol. Sin embargo, utilice una protección solar adecuada para su piel.
¡PRECAUCIÓN! ¡PELIGRO DE LESIONES! Con viento fuerte o llu- via, nunca monte o desmonte el pro- ducto.
- Elija, en la medida de lo posible, una base firme y llana para montarlo.
- Una secuencia de montaje incorrecta puede dañar el cenador. Queda excluido cualquier tipo de responsabilidad.
Las dimensiones del producto son 3,5 x 3,5 m. También se necesita espacio adicional para las líneas de tensión.
¡PRECAUCIÓN! ¡PELIGRO DE IN- TOXICACIÓN Y DE DAÑOS MA- TERIALES! No
enciendaningún fuego debajo del producto y mantén-galo alejado de cualquier fuente de calor.
■ Dentro o cerca del toldo no debe haber fuego, parrillas ni calentadores de exterior.
- Familiarícese con la normativa local contra incendios (p. ej. del camping o la zona de acampada).
No se apoye ni trepe por el producto.
■ No cuelgue peso del producto.
No combine ni conecte varios cenadores entre sí.
■ Deje al menos 3 m de espacio entre los cenadores.
Tenga en cuenta el tiempo atmos-férico y la influencia meteorológica
■ Desmonte el cenador antes de nevadas, lluvias o tormentas.
■ Sustituya las varas u otras secciones dañadas por nuevas.
!ADVERTENCIA!
En caso de formarse bolsas de agua, deberávaciarlas.
■ Monte siempre el producto de tal forma que pueda drenar el agua.
■ Con viento fuerte o lluvia, nunca monte o desmonte el producto.
Tense bien los dispositivos de tensión y asegúrese de que el cenador no quede holgado.
- Montaje
Nota: Para montar el producto se necesitan al menos 2 personas.
Asegúrese de que el volumen de suministro esté completo.
No deje el producto montado sin supervisión.
■ Monte siempre el producto de tal forma que pueda drenar el agua.


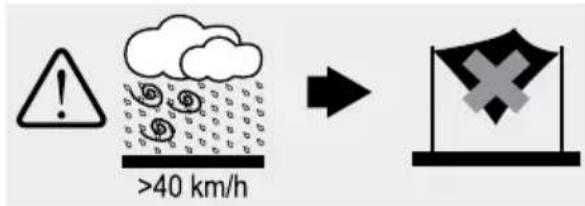

! >40 km/h →Desmonte el producto si se esperan vientos de más de 40 km/h de velocidad (aire fresco, las ramas grandes y los árboles se mueven y el viento se escucha notablemente).
No se apoye ni trepe por el producto.
No cuelgue peso del producto.
• Montar el producto
Nota: Extienda la lona M en el lugar de montaje deseado y, con una cinta métrica, transfiera las medidas de la lona M a la base sobre la que la quiere montar.
□ Marque la posición de las patas D sobre el suelo.
□ Apriete los tornillos (patas) ☐ con la llave hexagonal macho K.
Figura 1:
□ Conecte las barras superiores
E + F.
□ Apriételas con los tornillos H y tuercas I como se indica en las figuras.
Figura 2:
□ Una las barras superiores E + F con las barras esquineras A + B.
□ Apriételas con los tornillos H y tuercas I como se indica en las figuras.
Figura 3:
□ Despliegue completamente la lona M. Tenga en cuenta que la tela puede pegarse.
Figura 4:
□ Una las esquinas de la lona M con las esquinas de la barra esquinera A + B, tensando los dispositivos de tensión J.
□ Una los bordes de la lona M con las barras superiores E + F utilizando los elásticos N.
□ Gire los dispositivos de tensión
J para fijarlos.
Figura 5:
□ Levante la parte superior del cenador y encaje las barras inferiores C en las barras esquineras A + B.
□ Asegure las uniones con tornillos G, tuercas I y patas D.
□ Después de colocarlo, asegúrese de que el producto esté firmemente fijado a una superficie
estable en la que pueda utilizar los tornillos (patas) ☐.
• Desmontar el producto
□ Desmonte el producto siguiendo el orden inverso.
- Limpieza
■ Nunca lave la lona M en la lavadora.
No use objetos afilados, pues pueden dañar el revestimiento.
Retire la suciedad de la lona M con una esponja suave y agua limpia.
□ Deje secar todas las piezas completamente antes de guardar la lona M. Esto previene el moho, el mal olor y las coloraciones.
- Eliminación
El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.
Para obtener información sobre las posibilidades de desecho del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.
