HG09124 - Gazebo Livarno Lux - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tensostruttura
Marca	Livarno Lux
Modello	HG09124
Dimensioni (L x P x H)	Circa 3,5 x 3,5 x 3,05 m
Peso	Circa 30 kg
Materiale della struttura	Acciaio
Materiale del telo	Poliestere
Uso previsto	Protezione solare per esterni, uso non professionale
Numero di persone consigliato per il montaggio	Almeno 2 persone
Velocità massima del vento consigliata per l'uso	40 km/h (smontare oltre)
Importanti istruzioni di sicurezza	Non montare o smontare in caso di vento forte o pioggia; non usare fiamme nelle vicinanze; non appoggiarsi o appendere pesi; lasciare uno spazio di 3 m tra le tensostrutture
Manutenzione e pulizia	Pulire il telo con una spugna morbida e acqua pulita; non lavare in lavatrice; asciugare completamente prima di riporlo
Contenuto della confezione	2 aste angolari corte, 2 aste angolari lunghe, 4 aste inferiori, 4 piedi, 4 aste corte superiori, 4 aste lunghe superiori, 8 viti M8x55, 20 viti M8x45, 28 dadi M8, 4 tenditori, 1 chiave a brugola, 1 chiave di serraggio, 1 telo, 36 cordini elastici, 12 viti per piedi
Riparabilità	Ricambi disponibili tramite il servizio post-vendita (riferimento IAN 398148_2107)
Garanzia	Non specificata nel manuale
Assistenza	Manuale completo disponibile su www.lidl-service.com inserendo il codice IAN 398148_2107

Domande frequenti - HG09124 Livarno Lux

Quali sono le dimensioni della tensostruttura Livarno Lux HG09124?

Le dimensioni sono circa 3,5 x 3,5 x 3,05 m (L x P x H).

Qual è il peso della tensostruttura?

Il peso è di circa 30 kg.

Quante persone sono necessarie per il montaggio?

Si consiglia di essere in almeno 2 persone per il montaggio.

Posso usare la tensostruttura con vento forte o sotto la pioggia?

No, è vietato montare o smontare la tensostruttura con vento forte o pioggia. Se la velocità del vento supera i 40 km/h, bisogna smontarla.

Come pulire il telo della tensostruttura?

Pulire il telo con una spugna morbida e acqua pulita. Non lavarlo in lavatrice ed evitare oggetti appuntiti. Lasciarlo asciugare completamente prima di riporlo.

Posso accendere un barbecue o un fuoco sotto la tensostruttura?

No, è severamente vietato accendere fiamme libere, barbecue o stufe da terrazzo all'interno o vicino alla tensostruttura.

Come riporre la tensostruttura dopo l'uso?

Smontarla nell'ordine inverso del montaggio, pulire e asciugare tutte le parti, poi riporle in un luogo asciutto. Conservare il manuale per riferimento futuro.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile su www.lidl-service.com inserendo il codice articolo IAN 398148_2107.

La tensostruttura è adatta per uso professionale?

No, la tensostruttura è progettata per uso domestico e protezione solare per esterni, non per uso professionale.

Cosa fare in caso di pezzo danneggiato?

Sostituire immediatamente i pezzi danneggiati con pezzi nuovi. I ricambi sono disponibili tramite il servizio post-vendita. Controllare regolarmente la stabilità della struttura.

MANUALE UTENTE HG09124 Livarno Lux

Introduzione...... Pagina 82

Utilizzo determinato....Pagina 82

Descrizione dei componenti e contenuto della fornitura...... Pagina 82

Dati tecnici ...... Pagina 83

Avvertenze di sicurezza ...... Pagina 83

Montaggio....Pagina 87

Montaggio del prodotto....Pagina 87

Smontaggio del prodotto.... Pagina 88

Pulizia......Pagina 88

Smaltimento ...... Pagina 88

Gazebo

- Introduzione

Questo documento è un'edizione abbreviata delle istruzioni per l'uso complete. Facendo la scansione del codice QR puoi accedere direttamente alla pagina del servizio di assistenza Lidl (www.lidl-service.com) e inserendo il codice articolo (IAN) 398148_2107 puoi scaricare e visionare le istruzioni per l'uso complete.

AVVERTENZA! Fare riferimento alle istruzioni per l'uso complete e alle avvertenze per la sicurezza, al fine di evitare lesioni personali e danni materiali. La Guida rapida è parte integrante di questo prodotto. Prima dell'utilizzo del prodotto leggere tutte le istruzioni per l'uso e le avvertenze per la sicurezza. Conservare la guida rapida e in caso di cessione del prodotto a terzi, consegnare anche tutta la documentazione.

PDF ONLINE www.lidl-service.com

Utilizzodeterminato

Questo prodotto viene utilizzato adatto quale protezione dal sole all'aperto. Il prodotto non è determinato per l'uso professionale.

- Descrizionedei componenti e contenuto della fornitura

2 angolari corti A
2 angolari lunghi B
4 aste inferiori C
4 piedini D
4 aste superiori corte E
4 aste superiori lunghe F
8 viti M8*55 G
20 viti M8*45 H
28 dadi M8 1
4 dispositivi di serraggio J
1 chiave a brugola K
1 chiave inglese L

1 tendone M

36 pompon elastici N

12 viti (piedini) ☐

• Dati tecnici

Dimensioni: ca. 3,5 x 3,5 x

3,05 m (L × L × A)

Peso: ca. 30kg

Avvertenze di sicurezza

PRIMA DELL'USO LA PREGHIAMO DI LEG- GERE LE ISTRUZIONI DI MONTAGGIO! LA PREGHIAMO DI CONSERVARE PER BENE LE ISTRUZIONI DI MONTAGGIO! LEGGERE TUTTE LE ISTRUZIONI E LE AVVERTENZE DI

SICUREZZA. IL MANCATORISPETTO PUÒ CAUSARE GRAVI LESIONI.

PERICOLO DI MORTE E DIINCIDENTE PER BAMBINI E INFANTI! Non la- sciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Sussiste pericolo di soffoca- mento.

Tenere lontani i bambini dall'area di lavoro durante il montaggio del prodotto. Sussiste un

pericolo di soffoca- mento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole.

ATTENZIONE!

PERICOLO DI

LESIONE! Assicura

tevi che tutti i pezzi siano indenni e montati giustamente.

Un montaggio bi- stratto può causare pericoli di lesione. I pezzi danneggiati possono influenzare la sicurezza e la funzione.

■ Controllare regolar- mente che tutti i

componenti siano in sede in modo sicuro. In caso di necessità, stringere le viti ad anello con l'ausilio di una pinza.

- Fare attenzione a non incastrare o schiacciare le pro-prie dita durante il montaggio.

Il gazebo protegge dalla luce solare diretta. Tuttavia, è consigliabile proteggere adeguatamente la pelle con una protezionesolare.

CAUTELA!

PERICOLODI

LESIONI! Non

montare né smon- tare il prodotto in presenza di vento forte o pioggia.

■ Scegliere come punto di montaggio un terreno possibilmente compatto e piano.

Un'eventuale se- quenza errata di montaggio o di smontaggio può provocare danni al gazebo. Si esclude qualsiasi tipo di responsabilità.

■ Le dimensioni del prodotto sono 3,5 x 3,5 m. Inoltre occorre un ulteriore spazio per i tiranti.

⚠️ CAUTELA!PERI-COLO DI AVVE-LENAMENTO E PERICOLO DI DANNI MATE-RIALI! Non accen-dere nessun fuoco all'interno del pro-dotto e tenerlo lon-tano da fonti di calore.

Non accendere fuochi, né griglie, né riscaldamenti da terrazza nel o in prossimità del gazebo.

Inoltre, informarsi sulle disposizioni antincendio in vigore nel luogo di montaggio (ad es. aree

attrezzate per il camping, campeggi).

Non salire sul prodotto e non appoggiarsi.
■ Non appendere nulla al prodotto.
■ Non combinare né collegare insieme più gazebi.
■ Lasciare almeno 3 m di spazio tra i gazebi.

Fare attenzione alle condizioni di tempo atmosferico e ai loro influssi

In caso di nevicate abbondanti,

tempeste o pioggia smontare il gazebo.

■ Sostituire eventuali aste o altre parti danneggiate con componenti nuovi.

ATTENZIONE!

Se si creano sacche d'acqua, è necessario svuotarle.

■ Montare il prodotto sempre in modo tale che l'acqua possa defluire.
Non montare né smontare il prodotto in presenza di vento forte o pioggia.
■ Tendere i dispositivi di serraggio e assicurarsi che il

tendone non sia allentato.

- Montaggio

Nota: per il montaggio del prodotto sono necessarie almeno 2 persone.

■ Assicurarsi che la fornitura sia completa.
Non lasciare il prodotto incusto- dito quando montato.
■ Montare il prodotto sempre in modo tale che l'acqua possa defluire.

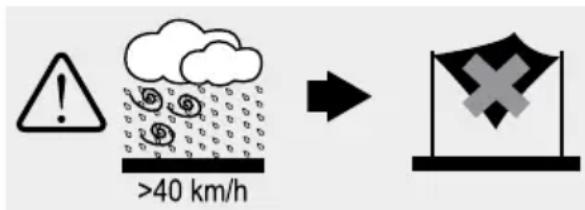

! >40 km/h →

Smontare il prodotto in caso di vento con una velocità superiore ai 40 km / h (in presenza di vento freddo, quando rami di grandi dimensioni e alberi si muovono e quando il vento è udibile).

Non salire sul prodotto e non appoggiarsi.
■ Non appendere nulla al prodotto.

• Montaggio del prodotto

Nota: stendere il tendone M nel punto di montaggio prescelto e con un metro riportare le dimensioni del tendone M sul terreno su cui si intendemontarlo.

□ Contrassegnare le posizioni per i piedini D nel terreno.
□ Serrare le viti (piedini) ☐ con la chiave a brugola K.

Figura 1:

Collegare le aste superiori E + F.
□ Fissarle con le viti H e i dadi I come mostrato in figura.

Figura 2:

Collegare le aste superiori E + F con gli angolari A + B.
☐ Fissarle con le viti H e i dadi I come mostrato in figura.

Figura 3:

□ Stendere completamente il tendone M. Assicurarsi che il tessuto non si attacchi.

Figura 4:

Collegare gli angoli del ten- done M con gli angolari A + B

tendendo i dispositivi di serraggio J.

Collegare i bordi del tendone M con le aste superiori E + F utilizzando i pompon elastici N.
□ Ruotare i dispositivi di serraggio J per serrarli.

Figura 5:

□ Sollevare la parte superiore del gazebo e inserire le aste inferiori C negli angolari A + B.
☐ Fissare i collegamenti con le viti G, i dadi I e i piedini D.
Dopo aver raddrizzato il gazebo, assicurarsi che risulti fissato su una superficie stabile su cui si possono utilizzare le viti (pie-dini) ☐.

- Smontaggio del prodotto

□ Smontare il prodotto seguendo l'ordine inverso a quello di montaggio.

- Pulizia

■ Non lavare mai il tendone M in lavatrice.

■ Non utilizzare oggetti appuntiti poiché questi danneggiano il rivestimento.
☐ Per rimuovere lo sporco dal ten- done M utilizzare una spugna morbida e acqua pulita.
□ Lasciare asciugare completamente tutti i componenti prima di ripiegare il tendone M. Questo previene la formazione di muffa, di odori molesti e lo scolorimento.

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
