HG09124 - Altán Livarno Lux - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HG09124 Livarno Lux ve formátu PDF.
| Typ produktu | Altán |
| Značka | Livarno Lux |
| Model | HG09124 |
| Rozměry (D x Š x V) | Přibližně 3,5 x 3,5 x 3,05 m |
| Hmotnost | Přibližně 30 kg |
| Materiál konstrukce | Ocel |
| Materiál plachty | Polyester |
| Určení použití | Venkovní ochrana před sluncem, neprofesionální použití |
| Doporučený počet osob pro montáž | Minimálně 2 osoby |
| Maximální doporučená rychlost větru pro použití | 40 km/h (při překročení demontovat) |
| Důležité bezpečnostní pokyny | Nemontovat ani demontovat za silného větru nebo deště; nepoužívat v blízkosti oheň; neopírat se ani nezavěšovat závaží; ponechat mezi altány vzdálenost 3 m |
| Údržba a čištění | Čistěte plachtu měkkou houbou a čistou vodou; neperte v pračce; před uskladněním zcela vysušte |
| Obsah dodávky | 2 krátké rohové tyče, 2 dlouhé rohové tyče, 4 spodní tyče, 4 nohy, 4 krátké horní tyče, 4 dlouhé horní tyče, 8 šroubů M8x55, 20 šroubů M8x45, 28 matic M8, 4 napínáky, 1 imbusový klíč, 1 utahovací klíč, 1 plachta, 36 elastických pomponů, 12 nožních šroubů |
| Opravitelnost | Náhradní díly dostupné prostřednictvím poprodejního servisu (reference IAN 398148_2107) |
| Záruka | Neuvedena v návodu |
| Podpora | Kompletní návod k dispozici na www.lidl-service.com po zadání IAN 398148_2107 |
Často kladené otázky - HG09124 Livarno Lux
Dotazy uživatelů ohledně HG09124 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Altán ve formátu PDF zdarma! Najděte svůj návod HG09124 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HG09124 značky Livarno Lux.
NÁVOD K OBSLUZE HG09124 Livarno Lux
Použití ke stanovenému účelu.... Strana 51
Obsah dodávky a popis dílů...... Strana 51
Technické údaje.... Strana 51
Bezpečnostní pokyny ...... Strana 52
Montáž...... Strana 55
Montáž výrobku.... Strana 55
Demontáž výrobku.... Strana 56
Čištění...... Strana 56
Zlikvidování ...... Strana 56
Zahradní altán
• Úvod
Tento dokument je zkrácenou tištěnou verzí kompletního návodu k obsluze. Naskenováním QR kódu se dostanete přímo na servisní stránku firmy Lidl (www.lidl-service.com) a můžete zadáním čísla artiklu (IAN) 398148_2107 zobrazit a stáhnout kompletní návod k obsluze.
VAROVÁNÍ! Dodržujte kompletní návod k obsluze a bezpečnostní pokyny, aby nedošlo ke zranění osob a věcným škodám. Krátký návod k obsluze je nedílnou součástí tohoto produktu. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Krátký návod k obsluze si dobře uschovejte a při předávání výrobku třetím osobám předejte i všechny dokumenty.
Tento výrobek je určen k soukromému venkovnímu použití jako ochrana proti slunci. Výrobek není určen ke komerčnímu využívání.
- Obsahdodávky a popis dílů
2 krátké rohové tyče A
2 dlouhé rohové tyče B
4 dolní tyče C
4 nohy D
4 krátké horní tyče E
4 dlouhé horní tyče F
8 M8*55 šroubů G
20 M8*45 šroubů H
28matic M8 I
4 napínací přípravky J
1 klíč na vnitřní šestihran K
1 klíč L
1 plachta M
36 elastických kroužků N
12 šroubů (nohy)
- Technické údaje
Rozměry: cca 3,5 x 3,5 x 3,05 m
$$ (D \times \check {S} \times V) $$
Hmotnost: cca 30 kg
Bezpečnostní pokyny
P ED POUŽITÍM SI P E T TE NÁVOD K MONTÁŽI! NÁ- VOD K MONTÁŽI PE LIV USCHO- VEJTE! P E T TE SI VŠECHNA BEZPE - NOSTNÍ UPOZOR- N NÍ A POKYNY. NEDODRŽENÍ T CHTO POKYN M ŽE MÍT ZA NÁ- SLEDEK VÁŽNÁ ZRAN NÍ.
NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ZRA-
Nenechávejte děti nikdy bez dohledu s obalovým materi- álem. Hrozí nebezpečí udušení.
Nepovolujte dětem přístup do místa montáže. Hrozí nebezpečí udušení po spolknutí nebo vdechnutí malých dílů nebo fólií.
⚠️ POZOR!NEBEZ- PEČÍ PORANĚNÍ!
Zajistěte se, aby všechny díly byly správně namonto-vány a nebyly nepoškozeny. Při
nesprávné montáži hrozí nebezpečí zranění. Poškozené díly mohou ovlivnit bezpečnost a funkci.
■ Kontrolujte pravidelně všechny díly jestli bezpečně drží. Popřípadě utáhněte šrouby s okem kleš-těmi.
■ Dejte pozor, abyste si při montáži nepřískřípli prsty.
Pavilon vás chrání před přímým slunečním zářením. Přesto se postarejte o přiměřenou ochranu vaší pokožky před sluncem.
⚠️ POZOR!NEBEZ- PEČÍ ZRANĚNÍ!
Nikdy nemontujte ani nedemontujte výrobek při silném větru nebo dešti.
K postavení zvolte pokud možno místo s pevným a rovným povrchem.
■ Nesprávný postup při stavbě může způsobit poškození pavilonu. Ručení ja-kéhokoliv druhu je vyloučeno.
■ Rozměry výrobku jsou 3,5 x 3,5 m. Kromě toho je potřebné další místo pro napínací lanka.
⚠ POZOR!NEBEZ-PEČÍ OTRAVY A VĚCNÝCH ŠKOD!
Nezapalujte pod výrobkem oheň a chraňte výrobek před zdroji tepla.
Vpavilonu ani v jeho blízkosti se nesmí používat otevřené ohně, grily ani ohřívače na terasy.
V této souvislosti se seznamte s místními protipožárními před-pisy (např. v kempu, na tábořišti).
■ Neopírejte se o vý-robek a nešplhejte na něj.
Na výrobek nezavě-šujte těžké předměty.
Nekombinujte a nespojujteněkolik pavilonů k sobě.
■ Nechejte mezi jednotlivými pavilony místo minimálně 3 m.
Pozor na počasí a povětrnostní vlivy
- Pred silným sněže-ním, bouřkou nebo deštěm pavilon rozeberte.
■ Poškozené tyče nebo jiné konstrukční součásti vy-měňte za nové.
VÝSTRAHA!
V případě, že se vy- tvoří kapsy s vodou, musíte vodu vylít.
■ Montujte výrobek vždy tak, aby mohla voda odtékat.
Nikdy nemontujte ani nedemontujte výrobek při silném větru nebo dešti.
Napněte napínací přípravky a ujištěte se, že není plachta prověšená.
- Montáž
Upozornění: k sestavení výrobku jsou zapotřebí nejméně 2 osoby.
■ Ujistěte se, že je obsah dodávky úplný.
Nenechávejte výrobek bez dohledu.
■ Montujte výrobek vždy tak, aby mohla voda odtékat.


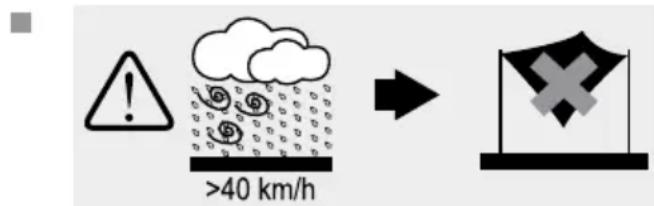

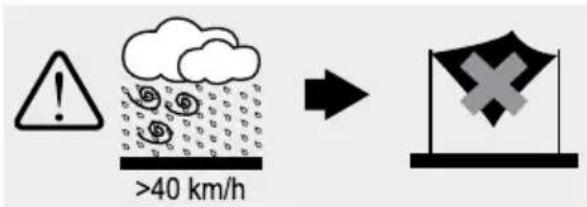

! >40 km/hPři očekávaných rychlostech větru více než 40 km / hod (čerstvý vítr, velké větve a stromy se pohybují a vítr je zřetelně slyšitelný) výrobek rozeberte.
■ Neopírejte se o výrobek a nešplhejte na něj.
■ Na výrobek nezavěšujte těžké předměty.
• Montáž výrobku
Upozornění: Rozprostřete pla- chtu M na požadovaném místě a přeneste rozměry plachty M měři- cím pásmem na podklad, na kte- rém chcete výrobek namontovat.
Označte na zemi umístění noh D.
□ Utáhněte všechny šrouby (nohy)
○ klíčem na vnitřní šestihran K.
Obrázek 1:
□ Spojte horní tyče E + F.
□ Utáhněte je pomocí šroubů H a matic I.
Obrázek 2:
□ Spojte horní tyče E + F s rohovými tyčemi A + B.
□ Utáhněte je pomocí šroubů H a matic I.
Obrázek 3:
□ Plachtukompletně ☐ rozpro-střete. Dbejte na to, že se látka může slepit.
Obrázek 4:
□ Spojte rohy plachty M s rohy rohových tyčí A + B napíná-ním napínacích přípravků J.
□ Spojte rohy plachty M s horními tyčemi E + F použitím elastických kroužků N.
☐ Otáčejte napínací přípravky ☐, abyste je napnuli.
Obrázek 5:
□ Zvedněte horní část pavilonu a nasadťe dolní tyče C do roho-vých tyčí A + B.
□ Zajistěte spoje pomocí šroubů G, matic I a noh D.
☐ Po montáži se ujistěte, že je výrobek pevný a pevně stojí na stabilním povrchu, na kterém můžete použít šrouby (nohy) ☐.
• Demontáž výrobku
□ Demontujte výrobek v opačném pořadí montáže.
- Čištění
■ Nikdy neperte pavilon M v pračce.
Nepoužívejte ostré předměty, mohou poškodit povrchovou úpravu.
□ Nečistoty odstraňujte z plachty M měkkou houbičkou a čistou vodou.
☐ Dříve než plachtu ☐ opět zabalíte, nechte důkladně uschnout všechny díly. Zabrá-níte tím tvoření plísně, zápachu a zbarvení.
•Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
Úvod ...... Strana 58
Obsah dodávky a popis častí......Strana 58
Technické údaje....Strana 58
Bezpečnostné upozornenia ...... Strana 59
Montáž......Strana 62
Montáž výrobku....Strana 63
Demontáž výrobku....Strana 63
Čistenie....Strana 64
Likvidácia....Strana 64
Pavilón
• Úvod
Tento dokument je skrátenou tlačenou verziou celého ná- vodu na ovládanie. Naskenovaním QR kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a zadaním čísla výrobku (IAN) 398148_2107 si môžete prezriet' a stiahnuť kompletný návod na ovládanie.
- Obsahdodávky a popis častí
Hmotnost': cca. 30 kg
Nikdy nenechá- vajte deti bez do- zoru s obalovým materiálom. Hrozí nebezpečenstvo zadusenia.
V pavilóne ani v jeho blízkosti nesmú byť otvorené ohne, grily ani terasové ohrievače.
Výrobok vždy na- montujte tak, aby voda mohla stekat'.
■ Uistite sa, že je dodávka kompletná.
Výrobok nenechávajte postavený bez dozoru.
Výrobok vždy namontujte tak, aby voda mohla stekat'.
mocou rohových tyčí A + B.
□ Pevne ich spojte pomocou skrutiek H a matíc I, ako je zobrazené.
Obrázok 3:
□ Spojte rohy plachty M s rohmi rohových tyčí A + B napnutím napínacích zariadení J.
□ Spojte hrany plachty M s hornými tyčami E + F použitím elastických brmbolcov N.
☐ Otáčaním napínacích zariadení
☐ ich utiahnite.
Obrázok 5:
□ Výrobok demontujte v opačnom poradí.
- Čistenie
■ Plachtu M nikdy neperte v práčke.
Nepoužívajte ostré predmety, pretože by mohli poškodit povrch.
□ Nečistoty odstráňte z plachty M mäkkou špongiou a čistou vodou.
□ Pred zabalením plachty M nechajte všetky časti dôkladne vyschnút. Zabránite tak tvorbe plesne, zápachu a zafarbení.
