HG09124 - Prieel Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Producttype	Tuinpaviljoen
Merk	Livarno Lux
Model	HG09124
Afmetingen (L x B x H)	Ongeveer 3,5 x 3,5 x 3,05 m
Gewicht	Ongeveer 30 kg
Materiaal structuur	Staal
Materiaal dekzeil	Polyester
Beoogd gebruik	Buiten zonwering, niet-professioneel gebruik
Aanbevolen aantal personen voor montage	Minimaal 2 personen
Aanbevolen maximale windsnelheid voor gebruik	40 km/u (demonteren bij overschrijding)
Belangrijke veiligheidsinstructies	Niet monteren of demonteren bij harde wind of regen; geen vuur in de buurt gebruiken; niet leunen of gewichten ophangen; houd een ruimte van 3 m tussen paviljoens
Onderhoud en reiniging	Reinig het dekzeil met een zachte spons en schoon water; niet in de wasmachine wassen; volledig laten drogen voor opslag
Inhoud van de levering	2 korte hoekstangen, 2 lange hoekstangen, 4 onderste stangen, 4 voeten, 4 korte bovenstangen, 4 lange bovenstangen, 8 schroeven M8x55, 20 schroeven M8x45, 28 moeren M8, 4 spanschroeven, 1 inbussleutel, 1 spansleutel, 1 dekzeil, 36 elastische pompons, 12 voetschroeven
Repareerbaarheid	Reserveonderdelen verkrijgbaar via de klantenservice (referentie IAN 398148_2107)
Garantie	Niet gespecificeerd in de handleiding
Ondersteuning	Volledige handleiding beschikbaar op www.lidl-service.com door het invoeren van IAN 398148_2107

Veelgestelde vragen - HG09124 Livarno Lux

Wat zijn de afmetingen van het tuinpaviljoen Livarno Lux HG09124?

De afmetingen zijn ongeveer 3,5 x 3,5 x 3,05 m (L x B x H).

Wat is het gewicht van het tuinpaviljoen?

Het gewicht is ongeveer 30 kg.

Hoeveel personen zijn nodig voor de montage?

Het wordt aanbevolen om met minimaal 2 personen te monteren.

Kan ik het tuinpaviljoen gebruiken bij harde wind of regen?

Nee, het is verboden het tuinpaviljoen te monteren of demonteren bij harde wind of regen. Als de windsnelheid 40 km/u overschrijdt, moet het worden gedemonteerd.

Hoe reinig ik het dekzeil van het tuinpaviljoen?

Reinig het dekzeil met een zachte spons en schoon water. Was het niet in de wasmachine en vermijd scherpe voorwerpen. Laat het volledig drogen voordat u het opbergt.

Kan ik een barbecue of vuur onder het tuinpaviljoen aansteken?

Nee, het is ten strengste verboden open vuur, een barbecue of terrasverwarmer in of nabij het tuinpaviljoen aan te steken.

Hoe berg ik het tuinpaviljoen op na gebruik?

Demonteer het in omgekeerde volgorde van montage, reinig en droog alle onderdelen, en berg ze op een droge plaats op. Bewaar de handleiding voor toekomstig gebruik.

Waar vind ik de volledige handleiding?

De volledige handleiding is beschikbaar op www.lidl-service.com door het artikelnummer IAN 398148_2107 in te voeren.

Is het tuinpaviljoen geschikt voor professioneel gebruik?

Nee, het tuinpaviljoen is ontworpen voor huishoudelijk gebruik en buiten zonwering, niet voor professioneel gebruik.

Wat te doen bij een beschadigd onderdeel?

Vervang beschadigde onderdelen onmiddellijk door nieuwe. Reserveonderdelen zijn verkrijgbaar via de klantenservice. Controleer regelmatig de stabiliteit van de constructie.

GEBRUIKSAANWIJZING HG09124 Livarno Lux

Doelmatig gebruik....Pagina 34

Omvang van de levering en beschrijving van de onderdelen...Pagina 34

Technische gegevens ......Pagina 35

Veiligheidsinstructies....Pagina 35

Montage......Pagina 39

Product opzetten....Pagina 39

Product afbreken ......Pagina 40

Reiniging....Pagina 40

Afvoer ......Pagina 40

Paviljoen

- Inleiding

Bij dit document gaat het om een verkorte versie van de volledige gebruiksaanwijzing. Door het scannen van de QR-code komt u direct op de Lidl-Service-pa- gina (www.lidl-service.com) en kunt u door het invoeren van het artikel- nummer (IAN) 398148_2107 de volledige gebruiksaanwijzing bekij- ken en downloaden.

WAARSCHUWING! Neem de volledige gebruiksaanwijzing en de veiligheidsinstructies in acht om verwondingen en materiële schade te vermijden. De beknopte handleiding is een onderdeel van dit product. Maak u voor het gebruik van het product vertrouwd met alle bedienings- en veiligheidsinstructies. Bewaar de beknopte handleiding goed en overhandig ook alle documenten als u het product aan derden geeft.

PDF ONLINE www.lidl-service.com

- Doelmatig gebruik

Dit product is bedoeld als zonbescherming buitenshuis. Het product is niet voor zakelijke doeleinden geschikt.

- Omvangvande levering en beschrijving van de onderdelen

2 korte hoekstangen A
2 lange hoekstangen B
4 onderste stangen C
4 pootjes D
4 korte, bovenste stangen E
4 lange, bovenste stangen F
8 M8*55 bouten G
20 M8*45 bouten H
28 M8 moeren 1
4 spanners
1 binnenzeskantsleutel K
1 steeksleutel L

1 zeil M

36 elastische bommels N
12 schroeven (pootjes)

Veiligheids- instructies

LEES VÓÓR HET GEBRUIK EERST DE MONTAGEHAND- LEIDING DOOR! BEWAAR DE MON- TAGEHANDLEIDING ZORGVULDIG! LEES ALLE VEILIGHEIDS- INSTRUCTIES EN AANWIJZINGEN. NALATIGHEDENBIJ

DENALEVING KUN- NEN ERNSTIG LET- SEL TOT GEVOLG HEBBEN.

LEVENSGE- VAAR EN KANS OP ON- GEVALLEN VOOR KLEUTERS EN KINDEREN!

Laat kinderen nooit zonder toezicht bij het verpakkingsma- teriaal. Er bestaat verstikkingsgevaar.

Houd kinderen tij- dens de montage van het product uit de buurt van de werkplek. Er bestaat

verstikkingsgevaar door inslikken of in- ademen van kleine onderdelen of folie.

ATTENTIE!VER- WONDINGSGE- VAAR! Verzeker U ervan dat alle on- derdelen onbeschadigd en vakkundig gemonteerd zijn. Bij onjuiste montage bestaat verwondings- gevaar. Beschadigde onderdelen kunnen de veiligheid en de functie beïnvloeden.

- Controleer regelma- tig of alle onderdelen nog goed vast zitten. Draai de oogschroe-

ven indien nodig met een tang nogmaals aan.

- Let erop dat uw vingers tijdens de montage niet inge-klemd of bekneld raken.

■ Het paviljoen beschermt u tegen de directe inwerking van de zon. Zorg desondanks toch voor een adequate bescherming van uw huid.

⚠ PAS OP! LETSEL-GEVAAR! Monteer en demonteer het product in geen

geval bij harde wind of regen.

■ Kies een zo stevig mogelijke, vlakke ondergrond als standplek.

■ Een verkeerde volgorde van opzetten kan tot beschadigingen aan het pa- viljoen leiden. Elke aansprakelijkheid is dan uitgesloten.

■ De afmetingen van het product bedra-gen 3,5 x 3,5 m. Bovendien is er nog extra plek voor de scheerlijnen nodig.

⚠ PAS OP! VER- GIFTIGINGSGE- VAAR EN KANS OP MATERIËLE SCHADE! Ontsteek geen vuur onder het product en houd het uit de buurt van warmtebronnen.

- Geen open vuur, geen barbecues, geen stralers in of in de buurt van het paviljoen plaatsen.

■ Maak u bovendien vertrouwd met de brandveiligheids-voorschriften ter plekke (bijv. cam-ping, tentenkamp).

■ Niet tegen het product aan leunen of er op klimmen.
■ Hang geen gewicht aan het product.
■ Combineer of koppel geen meerdere pa- viljoens aan elkaar.
■ Laat tussen pavil- joens minstens 3 m ruimte.

Let op het weer en op de weersin- vloeden

■ Breek het paviljoen af als het hard gaat sneeuwen, regenen of stormen.

■ Vervang beschadigde stangen of

andere onderdelen door nieuwe.

WAARSCHUWING!

Waterzakken op het zeil moeten worden geleegd als deze zich voordoen.

■ Monteer het product altijd zodanig dat het water er vanaf kan lopen.

■ Monteer en demon- teer het product in geen geval bij harde wind of regen.

■ Trek de spanners strak en zorg ervoor dat het zeil niet doorhangt.

- Montage

Opmerking: voor het opzetten van het product zijn minstens 2 personen nodig.

■ Controleer of de levering compleet is.
Laat het opgebouwde product nooit onbewaakt achter.
■ Monteer het product altijd zo- danig dat het water er vanaf kan lopen.

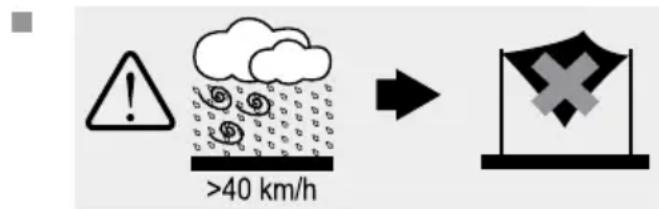

! >40 km/h →

Breek het product af als er windsnelheden van meer dan 40 km/h worden verwacht (frisse wind, grote takken en bomen bewegen en de wind is duidelijk hoorbaar).

■ Niet tegen het product aan leunen of er op klimmen.

- Hang geen gewicht aan het product.

Product opzetten

Opmerking: spreid het zeil M op de gewenste montageplek uit en breng de afmetingen van het zeil M met een meetlint over op de ondergrond waarop het gemonteerd moet worden.

□ Markeer de posities voor de pootjes D op de bodem.
□ Zet de schroeven (pootjes) ○ met de binnenzeskantsleutel K vast.

Afbeelding 1:

□ Verbind de bovenste stangen E + F met elkaar.
□ Zet deze met de bouten H en moeren I vast zoals afgebeeld.

Afbeelding 2:

□ Verbind de bovenste stangen E + F met de hoekstangen A + B.
□ Zet deze met de bouten H en moeren I vast zoals afgebeeld.

Afbeelding 3:

□ Spreid het zeil M volledig uit. Houd er rekening mee dat de stof aan elkaar kan plakken.

Afbeelding 4:

□ Verbind de hoeken van het zeil M met de hoeken van de hoekstangen A + B door de spanners J te spannen.
□ Verbind de randen van het zeil M met de bovenste stangen E

+ F door de elastische bom- mels N te gebruiken.

□ Draai de spanners □ om deze vast te zetten.

Afbeelding 5:

☐ Til het bovenste deel van het pa- viljoen op en steek de onderste stangen C in de hoekstangen A + B.
Borg de verbindingen met bouten G, moeren I en pootjes D.
□ Controleer na het opzetten of het product goed op een stabiel oppervlak is bevestigd zodat u de schroeven (pootjes) ◯ kunt gebruiken.

Product afbreken

□ Breek het product in de omgekeerde volgorde af.

- Reiniging

■ Was het zeil M nooit in een wasmachine.
- Gebruik geen scherpe voorwerpen omdat deze de toplaag kunnen beschadigen.

□ Verwijder vuil van het zeil M met een zachte spons en schoon water.
□ Laat alle onderdelen grondig drogen voordat u het zeil M weer inpakt. Hiermee voorkomt u schimmel, nare geuren en verkleuringen.

•Afvoer

De verpakking bestaat uit milieu-vriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.
