GDS3710 - Videoportero GRANDSTREAM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Videoportero IP
Marca	Grandstream
Modelo	GDS3710
Dimensiones (aprox.)	250 x 150 x 50 mm
Peso (aprox.)	1 kg
Alimentación	PoE clase 3 (48-57V) o CC 12V, 1A mínimo
Consumo eléctrico	Máx. 12W (PoE clase 3)
Temperatura de funcionamiento	-30°C a 60°C
Humedad de funcionamiento	10% a 90% HR (sin condensación)
Resolución de video	HD (1920x1080)
Ángulo de visión	120° (horizontal)
Audio	Micrófono y altavoz integrados, audio bidireccional
Interfaz de red	RJ45 10/100/1000 Mbps
Protocolos compatibles	SIP, HTTPS, IPv4/IPv6, DHCP
Funciones principales	Videollamada, control de acceso (cerradura eléctrica), visualización en vivo vía web
Montaje	De superficie (mural) o empotrado (kit opcional)
Índice de protección	IP66 (resistente a la intemperie)
Seguridad	Tornillos antimanipulación, acceso web vía HTTPS, contraseña de administrador
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Grandstream o a un distribuidor autorizado.
Información general	Manual disponible en varios idiomas en notice-facile.com. Peso y dimensiones aproximados.

Preguntas frecuentes - GDS3710 GRANDSTREAM

¿Cómo restablecer el GDS3710 a los ajustes de fábrica?

Mantenga presionado el botón Reset (ubicado debajo de la cubierta trasera) durante 10 segundos hasta que los LED parpadeen. El dispositivo se reiniciará con la configuración predeterminada.

¿Qué alimentación se necesita para el GDS3710?

Puede alimentarse mediante PoE clase 3 (48-57V) a través de un switch PoE compatible, o mediante una fuente de alimentación CC 12V (1A mínimo) no incluida.

¿Cómo encontrar la dirección IP del GDS3710?

Use la herramienta GS_Search descargable del sitio web de Grandstream. Ejecútela en un PC conectado a la misma red. Si no hay DHCP, la IP predeterminada es 192.168.1.168 después de 5 minutos.

¿Cómo acceder a la interfaz web de configuración?

Abra un navegador e ingrese https://[dirección IP] (puerto 443). Inicie sesión con el nombre de usuario predeterminado admin y la contraseña que aparece en la etiqueta del dispositivo.

¿Puedo usar una cerradura eléctrica con el GDS3710?

Sí, tiene bornes NC/NO/COM para conectar una cerradura eléctrica. Consulte el manual para el cableado según el tipo de cerradura (con o sin corriente, seguridad intrínseca o fail-secure).

¿Cómo montar el GDS3710 en superficie?

Perfore agujeros según la plantilla de perforación. Fije el soporte de pared con 4 tornillos y tacos. Pase el cable Ethernet, conecte la tierra, luego encaje el dispositivo y fije los tornillos de seguridad con la llave hexagonal incluida.

¿El GDS3710 es resistente al agua?

Sí, está certificado IP66, lo que lo protege contra el polvo y los chorros de agua potentes.

¿Cómo ver la transmisión de video en vivo?

Acceda a la interfaz web, luego a la sección Live View. Es posible que necesite instalar un complemento ActiveX o un complemento de video según el navegador.

¿Qué hacer si no puedo conectarme a la interfaz web?

Verifique que el dispositivo esté encendido y que su PC esté en la misma red. Asegúrese de usar HTTPS (https://). Si la IP ha cambiado, reinicie el dispositivo o use GS_Search.

¿Puedo instalar el GDS3710 empotrado?

Sí, con el kit de empotrado mural vendido por separado por Grandstream. Siga las instrucciones proporcionadas con el kit.

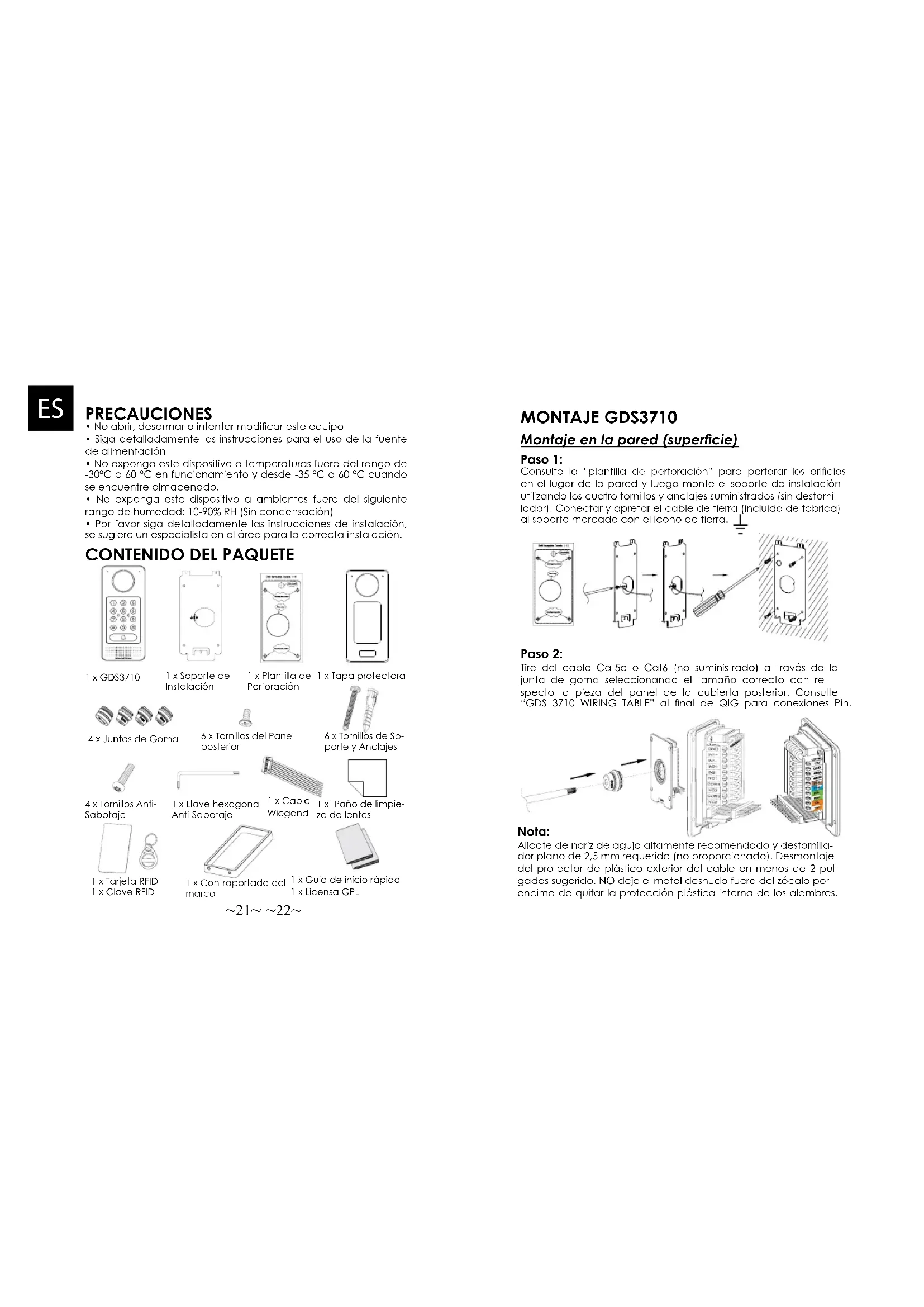

MANUAL DE USUARIO GDS3710 GRANDSTREAM

• NoAbrir,desarmar ointenlar modificareste equipo
• Siga detalladamente las instrucciones para el uso de la fuente de alimentacion
• No exponga este disposilivo a temperatas fuera del rango de -30^ a 60^ en functonamento y desde -35^ a 60^ cuando se encontraralmacenado.
• No exponga este disposativo a ambientes fuera del Signals rango de humedad: 10-90% RH (Sin condensacion)
• Por favor 示例 detalladamente las instruetiones de Instalacion, se sugiere un especialista en el area para la correcta instalacion.

CONTENIDO DEL PAQUETE

1×GDS3710

1 x Soperte de Instalacion

1 x Plantilla de Perforacion

1 x Tapa protectora

4xJuntas de Goma

6 x Tomilos del Panel posterior

6 x Tomilles de Soparte y Anclajes

4 x Tornillos Anti-Sabolale

I x Liave hexagonal Anti-Sabolaje
1 x Cable Wiegand
1 x Paño de limpieza de lenles
1 x Tarjeta RFID
1 x Clave RFD

1 x Contraportada del 1 x Guia de inico rápido marco 1 x License GPL

21 22

MONTAJE GDS3710

Montaje en la pared (superficie)

Paso 1:

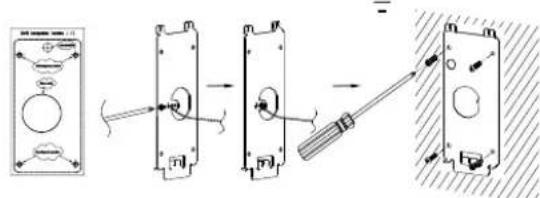

Consulte la "plantilla de perforacion" para perforar los orificios en el lugar de la pared y bajo monte el soporte de instalacion utilizingado los quatre tornillos y anclajes suministradas (sin destomilador). Conectar y apretar el cable de Tierra (incluido de fabrica) al soporte marcado con el icono de Tierra.

Paso 2:

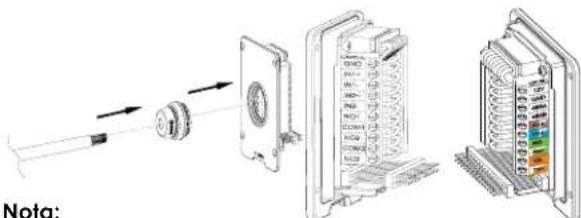

Tire del cable Cat5e o Caté (no suministrado) a través de la junta de goma selecciónando el lamanio correccó con respecto la pleza del panel de la cubierta posterior. Consulte "GDS 3710 WIRING TABLE" al final de QIG para conexiones Pin.

Alicate de nariz de agua allamente recommendado y destornillador piano de 2,5 mm requerido (no proportionsado). Desmontaje del protector de plastico exterior del cable en menos de 2 pulgadas sugerido. NO除去 metal desnudo fuera del zócalo por encima de qular la protección plastica interna de los alambre.

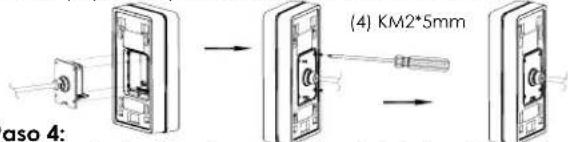

Paso 3:

Asegürese que el "marco de la cubierta trasera" está en su lugar y los cables del panel traseros esten de manière correcta. Nivele la pieza del panel trasero con toda la superficie posterior del dispositivo, y apreele el panel trasero con los tornillos suministrados.

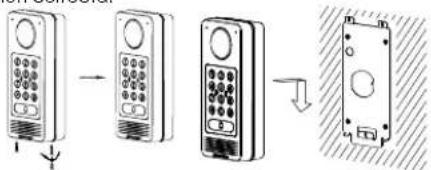

Paso 4:

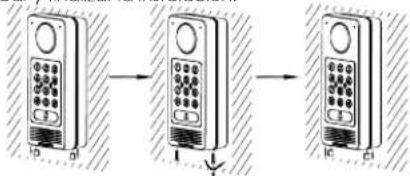

Saque los dos tornillos de seguridad preinstalados utilizinga la llave hexagonal suministrada. Alinee cideradosamente el GDS3710 con el soporte metalico de la pared, presione y tire del GDS3710 a la posicion correcta.

Paso 5:

Vuelva a instalar los dos tornillos de seguidad utilizing la llave hexagonal suministrada (NO apriete los tornillos en excesso). Cubra los dos orificios de los tornillos en la parte inferior de la pieza "Cubierta trasera" utilizinglos dos tapones de silicon suministrados. Comprobar y finalizar la instalacion.

Montaje en pared (incorporado)

Consulte el "Kit de montaje en pared" (Incrustado), que se puede adquirir por分开o de Grandstream.

23 24

CONEXION DE LA GDS3710

Consulte la ilustracion de abajo y siga las instrucciones en la?sigue pagina.

Apache el GDS3710 cuando conecte los cables o inserte/retire la pieza del panel triturero!

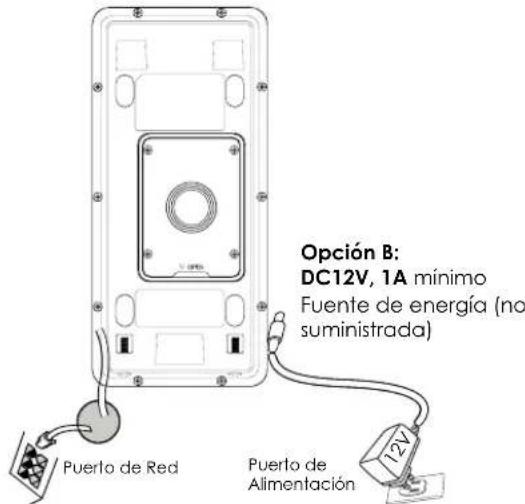

Opinion A:

Cable Ethernet RJ45 a (Clase 3) Alimentación a través de Ethernet (PoE).

Nota:

Elija la option A si utilizes el commutador PoE (clase 3): O: Option B si utilizes una fuente de alimentacion de terceros.

Opinion A

Enchufe un cable Ethernet RJ45 en la (Clase 3) Alimentacion Sobre Ethernet (PoE).

Opinion B

Paso 1:

Selección un DC12V externo, una fuente de alimentación minima de 1A (no proportionsado). Conectarle correctamente el cable "+" de la alimentación en el conector "12V. GND" del conector GDS3710 (consulta la pagina de montaje anterio para Obtener instrucciones). Conectarle la fuente de alimentacion.

Paso 2:

Conectar un cable Ethernet RJ45 en un switch o router con calidad a internet.

Nota:

Consulte el "Paso 2" de "MONTAJE GDS3710" y "GDS3710 CUADRO DE CABLEADO" al final de QIG para ver todas las ilustraciones e instrucciones de cableado y conexión.

CONFIGURACION DEL GDS3710

El GDS3710 se configura por defecto para Obtener la direccion IP del servidor DHCP donde se encuentra la unidad.

Con el fin de saber qué direccion IP está asignada a su GDS3710, utilise la ferramenta GS_Search como se ilustra en los siguientes pasos.

Nota:

Si no hay ningún servidor DHCP disponible, la direccion IP prede-terminada del GDS3710 (descuys de 5 minutos de espera en no responder el DHCP) es 192.168.1.168

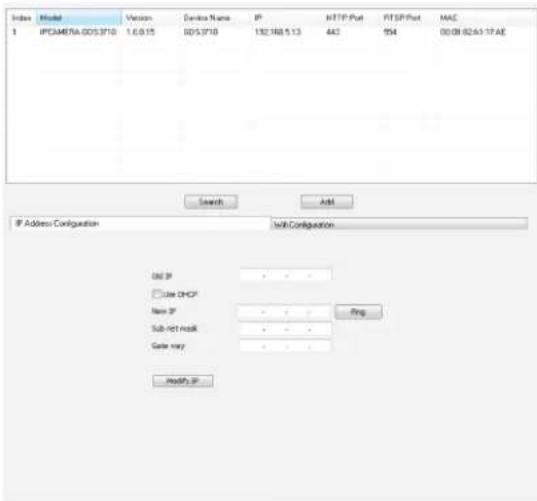

Paso 1: Descargar e instalar la ferramienta de busqueada GS_Search: http://www.grandsream.com/support/fools

Paso 2: Ejecute la herramienta Grandstream GS_Search en una computadora conectada a la mesma red /Servidor DHCP.

Paso 3: Haga吲 en el boton para inciar la deeleccion de dispositivos.

Paso 4: Los dispositivos detectados aparecerán en el camino de salida de lasuma眼看.

Paso 5: Abra el navegador web ycribe la direccion IP在哪 de GDS3710 con https://para acceder a la GUI web. (Por razones de seguridad, el acceso web predeterminado De GDS3710 está usinga HTTPS y el puerto 443).

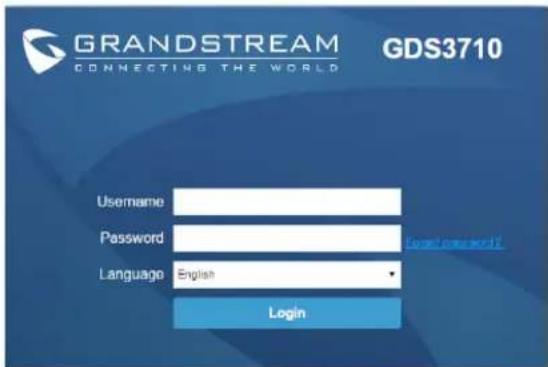

Paso 6: Introduzca el nombre de usuario y la contrasea para起初jarcesion. [El nombre de usuario de administrador prede-. terminado es "admin" y la contrasea aleatoria predeterminada peut ser encontrar en la etiqueta del GDS3710].

Note: Por razones de seguidad, asegürese de cabiar la contraseña de administrador predeterminada en Configuracion del sistemas> Gestion de usuario.

Paso 7: Después de起初 sesión en la webGUI, haga click en el menu del lado izquierdo de la interfaz web para Obtener una configuración más detallada y avanzada.

Paso 8: Para ver el video, acceda a VieView. El navegador indica que esnecessary activar el Active-X o Plug-in de Video. Siga las instrucciones mostadas para descargar e instalario.

Haga Cli en el boton "Reproducir" para ver el video seleccionado.

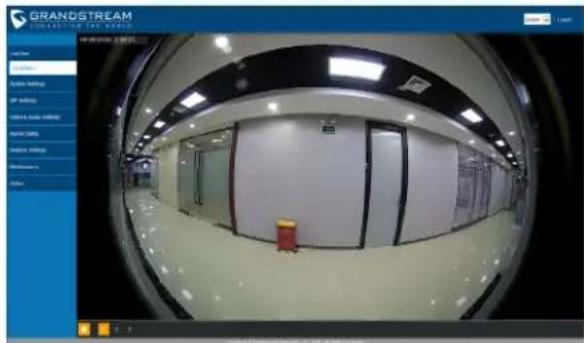

A continuación se muestra un exemple de captura de pantalla con la instalación exitosa usingo Active-X o Plug-in de Video.

Consulte la documento en linea y preguntas frecuentes para informacion mas delallada.

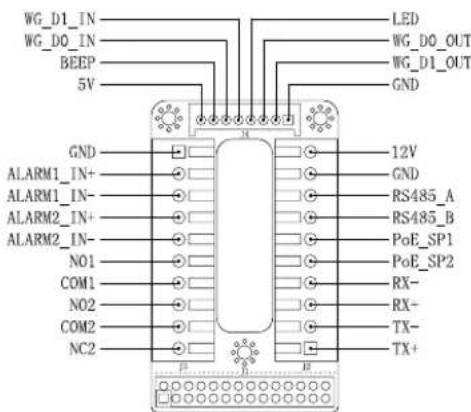

GDS3710 Tabla de cableado

ConectorPIN Senal Función
J2(Básico)3.81mm	1 TX+ (Naranja/Blanco)	Ethemet, PoE 802.3af Clase 3.12.95W
	2 TX-(Naranja)
	3 RX+ (Verde/ Blanco)
	4 RX-(Verde)
	5 PoE_SP2 (Azul + Azul/Blanco)
	6 PoE SP1 (Marron + Mar-ron/ Blanco)
	7 RS485 B	RS485
	8 RS485_A
	9 GND	Fuenté de Alimentación
	10 I2V
J3(Avantada)3.81mm	1 GND Alarma GND
	2 ALARM1_IN+	Alarma de entrada
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1	Alarma de entrada
	7 COM1
	8 NO2	Cerradura Eléctrica9 COM
	10 NC2
J4(Especlal)2.0mm	1 GND (Negro)	Alimentación GND Wie-gand
	2 WG_D1_OUT (Naranja)	Señal de entrada Wiegand
	3 WG_D0_OUT (Marron)
	4 LED (Azul)	LED indicador para senal de entrada Wiegand
	5 WG_D1_IN (Blanco)	Señal de entrada Wie-gand
	6 WG_D0_IN (Verde)
	7 BEEP (Amarillo)	Señal de pitiado de entrada Wiegand
	8 SV (Rojo)	Potencia de entrada Wie-gand

Para Obtener mas detalles sobre el cableado GDS3710, Consulte el Manual del usuario.

Cerradura Eléctrica			Conxón 10G3710			Puerta
Tipo	Encarnado	Apagado	NC2	NO2	COM2	Estado normal
[Aberto cuando no hay energia] Bloquio magnético	cerrar	Abrir	●		●	cerrar
				●	●	Abrir
[Bloqueado cuando se piende energia]	Abrir	cerrar		●	●	cerrar
			●		●	Abrir
NOTA:Por favor selección el cabledo correcto basado en el mecanismo de aperture electría正常使用 para la puerta.La cerradura magnetica electrónicasolemente funciona en el modo abierto cuando no seonga energia.

Nota:

1) Alimentacion PoE_SP1, PoE_SP2 en DC, el rango de voltaje es 48V 57V sin polaridad.

2| Alimentación PoE con el cableado:

PoE_SP1, marrón y marrón / blanco de unión
PoE_SP2, azul y azul/blanco de unión

3) Alimentación DC pueda ser originadacorrectamente usinga un inyector PoE综合素质.

PRECAUTIONS

4 x Juntas de borracha

6xParafusosdo painei posterior

1 x Guia de inicio rapiido
1xmarco de posterior
Schenfeld
1xLicpcaGPI
