| Produkttyp | IP-Video-Gegensprechanlage |
| Marke | Grandstream |
| Modell | GDS3710 |
| Abmessungen (ca.) | 250 x 150 x 50 mm |
| Gewicht (ca.) | 1 kg |
| Stromversorgung | PoE Klasse 3 (48-57V) oder DC 12V, 1A mindestens |
| Stromverbrauch | Max. 12W (PoE Klasse 3) |
| Betriebstemperatur | -30°C bis 60°C |
| Betriebsfeuchtigkeit | 10% bis 90% RH (ohne Kondensation) |
| Videoauflösung | HD (1920x1080) |
| Blickwinkel | 120° (horizontal) |
| Audio | Integriertes Mikrofon und Lautsprecher, bidirektionales Audio |
| Netzwerkschnittstelle | RJ45 10/100/1000 Mbit/s |
| Unterstützte Protokolle | SIP, HTTPS, IPv4/IPv6, DHCP |
| Hauptfunktionen | Videoanruf, Zugangskontrolle (elektrischer Türöffner), Live-Ansicht über Web |
| Montage | Wandmontage (Aufputz) oder Unterputz (optionales Kit) |
| Schutzart | IP66 (wetterbeständig) |
| Sicherheit | Sabotagesichere Schrauben, Webzugriff über HTTPS, Administratorkennwort |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden. |
| Ersatzteile und Reparierbarkeit | Wenden Sie sich an den Kundendienst von Grandstream oder einen autorisierten Händler. |
| Allgemeine Informationen | Anleitung in mehreren Sprachen auf notice-facile.com verfügbar. Gewicht und Abmessungen ca. |
Häufig gestellte Fragen - GDS3710 GRANDSTREAM
Benutzerfragen zu GDS3710 GRANDSTREAM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Video-Gegensprechanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch GDS3710 - GRANDSTREAM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GDS3710 von der Marke GRANDSTREAM.

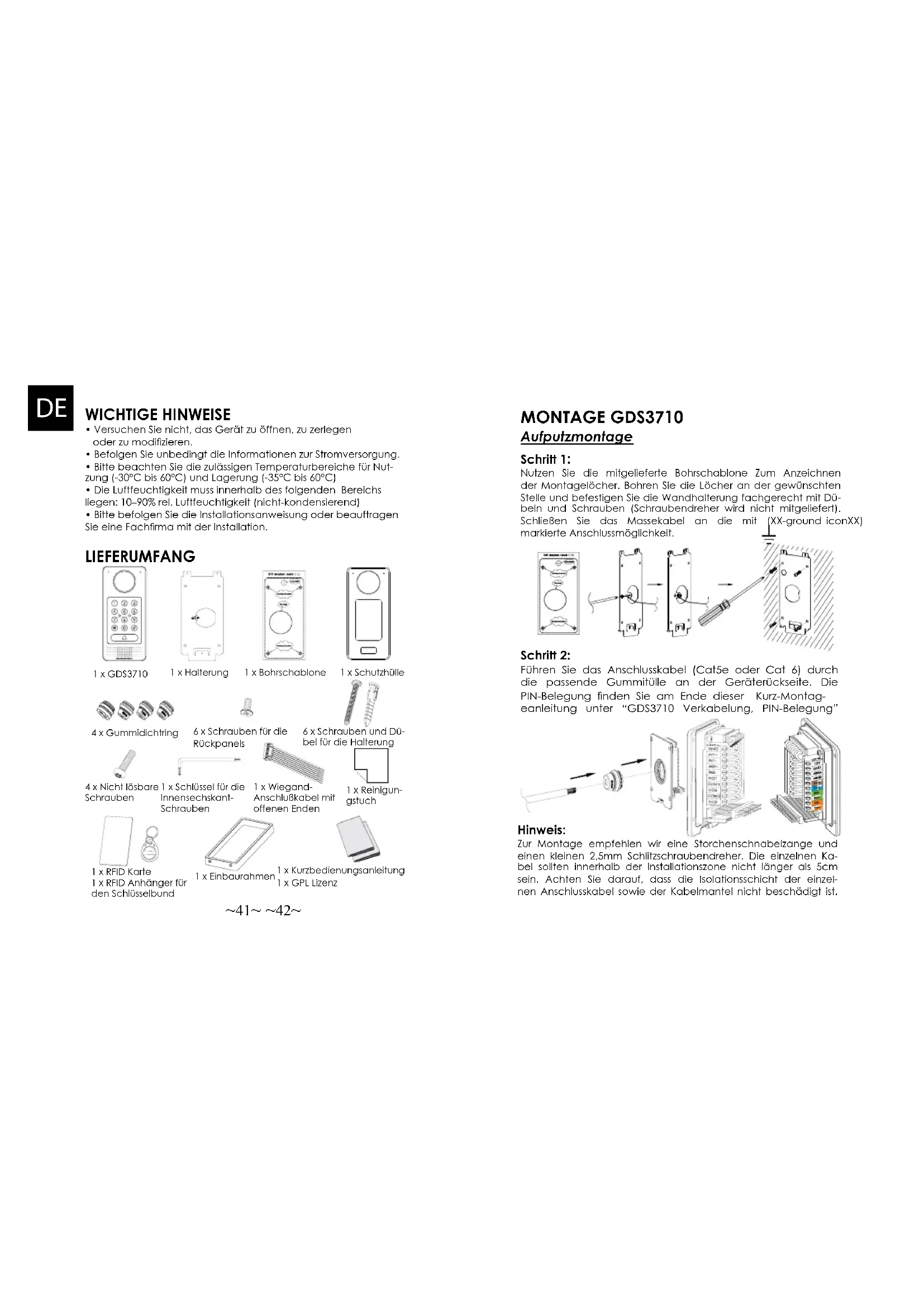

BEDIENUNGSANLEITUNG GDS3710 GRANDSTREAM
Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu modifizieren.
- Befolgen Sie unbedingt die Informationen zur Stromversorgung.
- Bille beachten Sie die zulässigen Temperaturbereiche für Nutzung (-30°C bis 60°C) und Lagerung (-35°C bis 60°C)
Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10 - 90% re! Luftfeuchtigkeit (nicht-kondensierend)
- Beite befolgen Sie die Installationsanweisung oder beauftragen. Sie eine Fachirma mit der Installation.

LIEFERUMFANG
1xGDS3710

1 x Halterung

1 x Bohrschablone

1 x Schutzhülle

4xGummidichtring

6x Schrauben for die Ruckpanels
4xNicht Isbare 1xSchlssel fur die Schrauben Innesechskan Schrauben

1 x Wiegand-Anschlußkabel mit offenen Enden


6 x Schrauben und Düb bei für die Halterung
1 x Reinigungstuch

1 x RFID Karte 1 x RFID Anhänger fur den Schlüsselbund

1 x Einbaurohmen 1 x Kurzbedienungsanleitung 1 x GPL Lizenz
41 42
MONTAGE GDS3710
Aufputzmontage

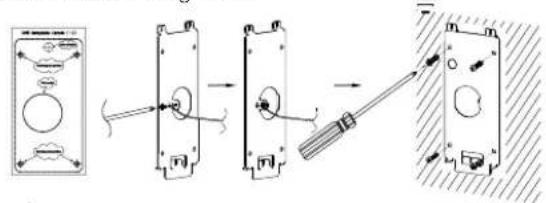

Schnitt 1:
Nutzen Sie die mitgelieferte Bohrschablone Zum Anzeichn der Montagelöcher. Bohren Sie die LÖcher an der gewünschlen Stelle und befestigen Sie die Wandhalterung fachgerecht mit Dübeln und Schrauben (Schraubendreher wird nicht mitgeliefert). Schließen Sie das Massekabel an die mit XX-ground iconXX) markierte Anschlussmöglichkeit.

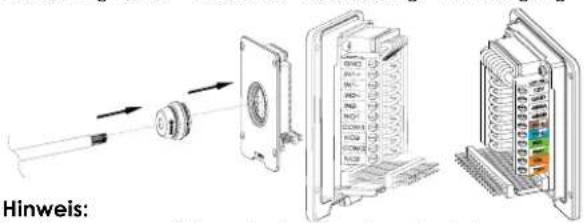

Schnitt 2:
Fuhren Sie das Anschlusskabel (Cat5e oder Cat 6) durch die passende Gummilüne an der Geräterücke. Die PIN-Belegung finden Sie am Ende dieser Kurz-Montageanleitung unter "GDS3710 Verkabelung, PIN-Belegung"

Zur Montage empfehlen wir eine Storchenschnabelzange und einen kleinen 2,5mm Schlitschraubendreher. Die einzelnen Kabel sollenen innerhalb der Installationszone nicht länger als 5cm sein. Achten Sie daraufauf, dass die Isolationsschicht der einzelnen Anschlusskabel sowie der Kabelmantel nicht beschadigt ist.
Schnitt 3:
Vergewissem Sie sich, dass der Einbaurahmen passend platziert und die Kabel richtig verlegt sind.ücken sie die GDS3710 mit dem Montagerahmen zusammen, anschleiBend verschrauben Sie beide Telle mit den mitgelieferten Schrauben.

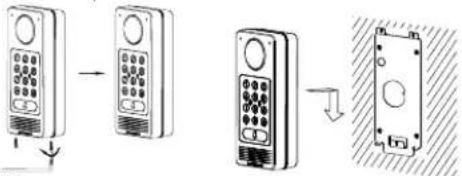

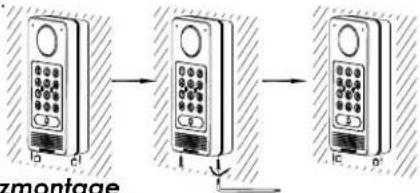

Schritt 4:
Entfernen sie die beiden Sicherheitsschrauben mit dem mitgelieferten Montagewerkzeug. Führen sie die GDS3710 mit dem Metallrahmen zusammen und drücken sie die GDS3710 anschließend nach unten in die passende Position.

Schnitt 5:
Schrauben Sie nun die beiden Sicherheitsschauben wieder hinein, beachten Sieitte, dass die Schrauben nicht uberdreht werden. VerschlieBen Sie die verbleibenden Locher mit den beiliegenden Silikonstopfen und prufen Sie abschieden den festen Sitz der Tursprechtelle.

Unterputzmontage
Bitte beachten Sie hierzu die Anleitung zur "Unterputzmontage", dieses Monlagekil wird von Grandsream separat gelieferl.
Installieren Sie bille schrittweise wie nachfolgend be schreiben und illustriert.
HINWEIS: Bei allen Arbeiten an der GDS3710 Tursprechstelle MUSSE diese von Stromnetz getrennt sein
Option A:
RJ45 Ethemetkabel zum Klasse 3 PoE (Power over Ethernet) Switch.

Hinweis:

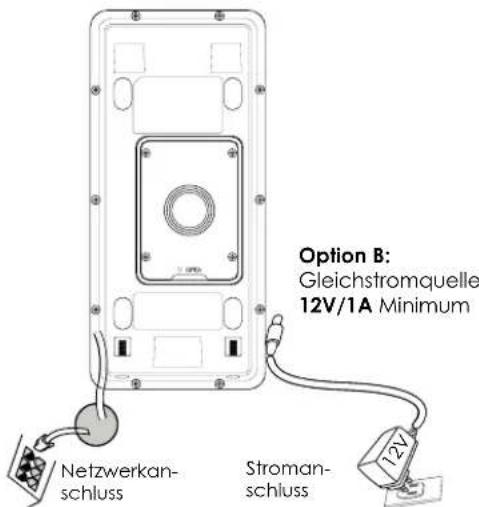

Wahlen Sie Option A für den Anschluß via PoE, oder Option B für den Anschluß über eine exteme Stromversorgung.
Option A
Stecken Sie ein RJ45 Ethernetkabel in den (Klasse3) PoE Switch.
Option B
Schrift 1: Verwenden Sie ein externes 12V/1A Netzeil und verbinden Sie dessen Anschlusskabel mit dem jeweils richtigen "+" und "- Anschlu am "12V, GND" Sockel. (Beachten Sie die vorherigen Montageanweisungen). Ist alles ordnungsgemäß verkabelt und angeschlossen, kann die externe Stromversorgung aktiviert werden.
Schnitt 2: Stecken Sie das RJ45 Netzwerkkabel in den Switch oder Router.
Hinwels:itte beachten Sie "Schnitt 2" in der Montageanleitung sowie die "GDS3710 Verkabelung und PIN-Belegung" für die Verkabelungs- und Anschlussinformationen.
GDS3710 KONFIGURATION
In der Vorkconfiguration der GDS3710 ist hinterlegt, dass die GDS3710 die IP-Adresse über den lokalen DHCP-Server bezieht.
Um die IP-Adresse zur erfahren, verwenden Sieitte das GS Search (GS_Suche) Werkzeug, wie nachfolgend beschreiben.
Hinweis:
Ist kein DHCP-Server vorhanden, fällt die GDS3710 nach "5 Minuten ohne DHCP"-Periode automatisch auf die IP-Adresse 192.168.1.168 zurück.
Schnitt 1: Laden Sie das Grandstream Suchwerkzeug GS.
merunter: 1046 20320
http://www.grandsstream.com/support/tools
Schrit 2: Starten Sie das GS_Search Werkzeug auf einem Com
puter, der im selben Netzwerk wie der DHCP-Server installiert ist.
Schrit 3: Kicken Sie den Search Button zur Sache nach End
geräten.

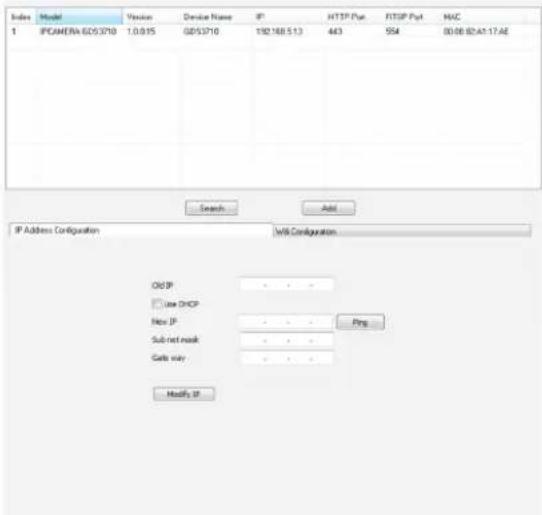

Schrit 4: Die gefundenen Endgeräte werden wie folgt an-gezeigt

Schritt 5: Offnen Sie den Web-Browser und geben Sie die angezeigte Web-Adresse der GDS3710 in die Adresszeile ein (angeführt von https:// ). Der voreingestelle Webzugang der GDS3710 nutzt HTTPS und port 443)

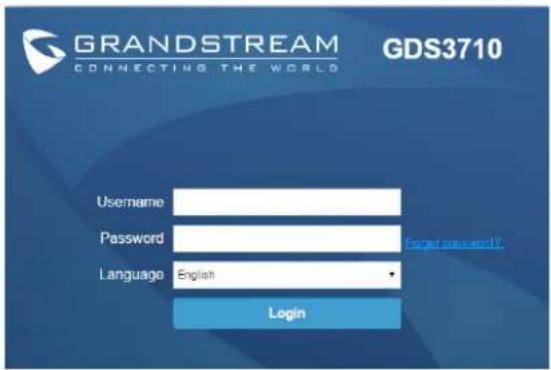

Schrift 6: Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspasswort befindet sich auf dem Produkttaufkleber auf der Rückseite der GD53710.
Hilnweis:itte wechseln Sie die voreingestellten Passwörter umgehend um ein unbefugtes Anmelden an der GDS3710 zu verhinder. (Systemeinstellungen > Nutzerverwaltung)

Schnitt 7: Nach dem Anmelden am Webzugang führen Sie linkssheit weitere Konfigurationsmöglichkeiten.

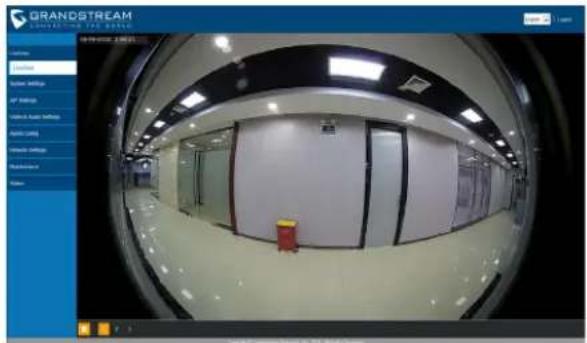

Schnitt 8: Um die Videofeeds (Videoströme) zu sehen, wechseln Sie zur Liveansicht (LiveView). Der Browser wird ein Active-X oder Video Plug-In anfordern, folgen Sie hierzuitte den angezeigten Hinweisen zum herunterladen sowie zur Installation.
Klicken Sie "Play" (Abspielen) um den ausgewählten Videostream zu sehen.
Nachfolgend ein Screen-Shot einer erfolgreichen Active-X oder Video Plug-In Installation.

Weitere Informationen und Dokumentationen sind online unter:

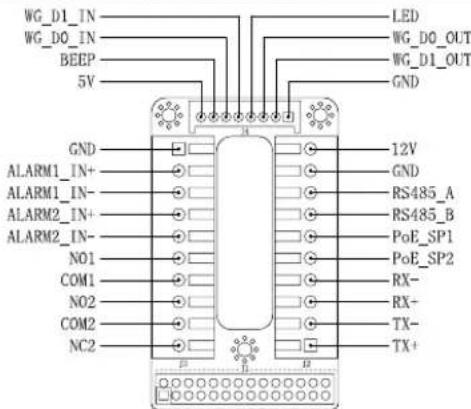

GDS3710 Verkabelung, PIN-Belegung
| Buchse | PINSignal | Funktion |
| J2 (Basis) 3.81mm | 1 TX+ (Orange/ Weiss) | Ethemet, PoE 802.3af Class3, 12.95W |
| 2 TX- (Orange) | ||
| 3 RX+ (Grün/ Weiss) | ||
| 4 RX- (Grün) | ||
| 5 PoE SP2 (Blau + Blau/ Weiss) | ||
| 6 PoE SP1 (Braun + Braun/ Weiss) | ||
| 7 RS485 B | RS485 | |
| 8 RS485_A | ||
| 9 CND | Stromanschluss | |
| 10 I2V | ||
| J3 (Erweitert) 3.81mm | 1 CND Alarm CND | |
| 2 ALARM1_IN+ | ALARMeingang | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | Alarm Ausgang | |
| 7 COM1 | ||
| 8 NO2 | Elektronische Speme9 CON | |
| 10 NIC2 | ||
| J4 (Spezial) 2.0mm | 1 CND (Schwarz) Wiegand Power CND | |
| 2 WG_D1_OUT (Orange) | Wiegand Ausgangssignal | |
| 3 WG_D0_OUT (Braun) | ||
| 4 LED (Blau) | Wiegand Ausgangs-LED-Signal | |
| 5 WG_D1_IN (Weiss) | Wiegand Eingangssignal | |
| 6 WG_D0_IN (Grün) | ||
| 7 BEEP (Gelb) | Wiegang Ausgangs-BEEP-Signal | |
| 8 SV (Rot) Wiegand Strom-Ausgang |
Weitere Informationen zur Verkabelung finden Sie im Installationshandbuch der GDS3710
| Elektronische Sperre | GDS3710 Verbindung | Tür | ||||
| Typ | StromAN | Strom AUS | NC2 | NO2 | COM2 | NormalerStatus |
| Notlauf | Abgeschlossen | Geöffnet | * | * | Abgeschlossen | |
| * | * | Geöffnet | ||||
| Not-Sicherheitsschaltung | Geöffnet | Abgeschlossen | * | * | Abgeschlossen | |
| * | * | Geöffnet | ||||
| Hinweis:Bitte wahlen Sie die passende Verkabelung für den entsprechenden Türstatus"offen/geschlossen/normal" * Elektronische Magnetschließungen arbeiten nur im Notlauf Modus | ||||||

HInwels:
1) Stromversorgung PoE_SP1, PoE_SP2 mit Gleichspannung.
Spannungsbereich 48V~57V, ohne Polarität.
2) Stromversorgung mit PoE Verkabelung:
PoE_SP1, braun und braun/weiB
PoE SP2, blau und blau/wei3
3) Die korrekte Gleichspannung kann auch über einen klassifizierten PoE Injektor bezogen werden.
