| Tipo di prodotto | Videocitofono IP |
| Marca | Grandstream |
| Modello | GDS3710 |
| Dimensioni (circa) | 250 x 150 x 50 mm |
| Peso (circa) | 1 kg |
| Alimentazione | PoE classe 3 (48-57V) o DC 12V, 1A minimo |
| Consumo elettrico | Max 12W (PoE classe 3) |
| Temperatura di funzionamento | da -30°C a 60°C |
| Umidità di funzionamento | 10% a 90% UR (senza condensa) |
| Risoluzione video | HD (1920x1080) |
| Angolo di visuale | 120° (orizzontale) |
| Audio | Microfono e altoparlante integrati, audio bidirezionale |
| Interfaccia di rete | RJ45 10/100/1000 Mbps |
| Protocolli supportati | SIP, HTTPS, IPv4/IPv6, DHCP |
| Funzioni principali | Videocitofono, controllo accessi (serratura elettrica), visione in diretta via web |
| Montaggio | A parete (superficie) o da incasso (kit opzionale) |
| Grado di protezione | IP66 (resistente alle intemperie) |
| Sicurezza | Viti antisabotaggio, accesso web via HTTPS, password amministratore |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. |
| Parti di ricambio e riparabilità | Contattare il servizio post-vendita Grandstream o un rivenditore autorizzato. |
| Informazioni generali | Manuale disponibile in più lingue su notice-facile.com. Peso e dimensioni approssimativi. |
Domande frequenti - GDS3710 GRANDSTREAM
Domande degli utenti su GDS3710 GRANDSTREAM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Citofono video in formato PDF gratuitamente! Trova il tuo manuale GDS3710 - GRANDSTREAM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GDS3710 del marchio GRANDSTREAM.

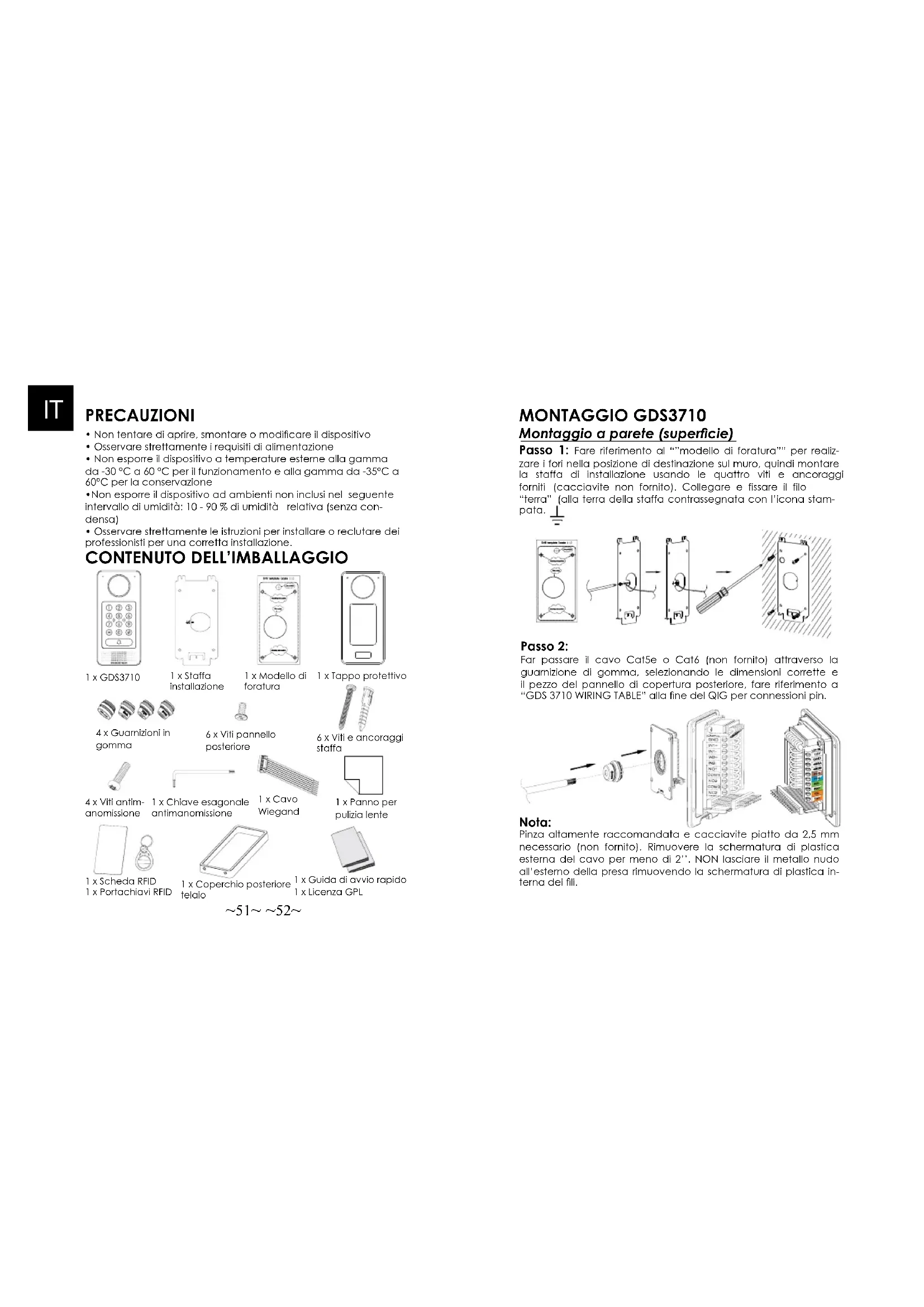

MANUALE UTENTE GDS3710 GRANDSTREAM
Fax: +1 (617) 249-1987
www.grandsstream.com
Non tentare di aprire, smontare o modificare il dispositivo
Osservare strellamente i requisiti di alimentazione
Non espore il dispositorio a temperature esterne alla gamma da -30^ a 60^ per il funzionamento e alla gamma da -35^ a 60^ per la conservazione
-Non esporre il disposativo ad ambienti non inclus nel seguente Intervallo di umidità: 10 - 90% di umidità relativa (senza condensa)
- Osservare strettamente le istruzioni per installare o reclutare dei professionisti per una corretta Installazione.

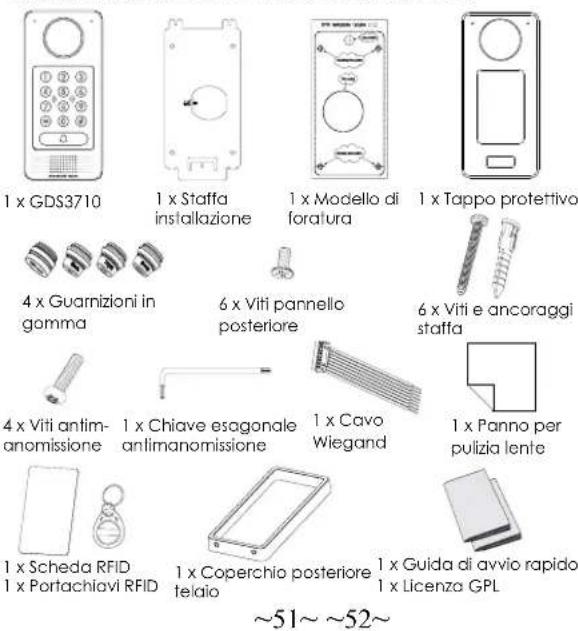

CONTENUTO DELL'IMBALLAGGIO
MONTAGGIO GDS3710
Montaggio a parete (superficie)

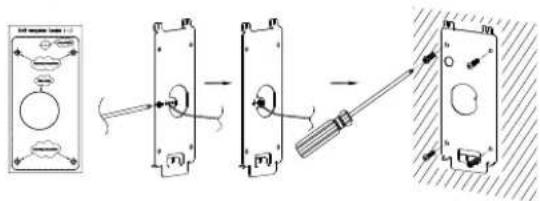

Passo 1: Fare riterimento al ""modello di foratura"" per realizzare i fori nella posizione di destinazione sul muro, quindi montare la staffa di installmente usando le quattro viti e anticoraggi forniti (cacciavite non fornito). Collegare e fissare il filo "terra" (alla terra della staffa contrassegnata con l'icona stampata.

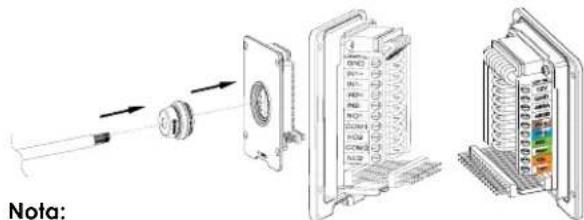

Passo 2:
Far passare il cavo Calse or Calé (non fornilo) atraverso la guarnizione di gomma, selezionando le dimensioni corrette e il pezzo del pannello di copertura posteriori, fare riferimento a "GDS 3710 WIRING TABLE" alla fine del QIG per connessioni pin.
Pinza alltamente raccomandata e cacciavite pietto da 2,5 mm necessario (non fornito). Rimuovere la schermatura di plastica esterna del cavo per meno di 2^ . NON lasciare il metallo nudo all'esterno della presa rimuovendo la schermatura di plastica interna dei fili.
Passo 3:

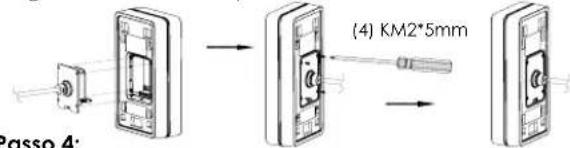

Assicurarsi che il pannello di copertura posteriore sa in posizione e che il pannello cagliato posteriore sa a posto. Far scivolare il pannello posteriori su tutta la superficie posteriori del dispositivo, stringerlo usando le villi comprese.

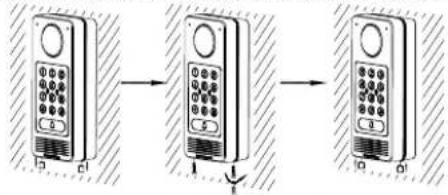

Passo 4:

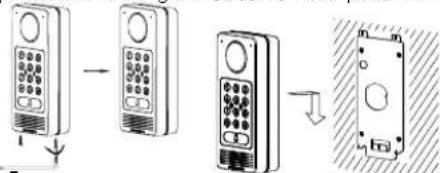

Togliere le due viti anti manomissione usinga la chiave esagonale fornla. Allineare con cauteia il GDS3710 alla slaffa sul muro, premere e tirare giu il GDS3710 nella posizione corretta.
Passo 5:
Installare le due viti posteriori anti manomissione usinga la chiave esagonale forniti (non stringere troppo le viti).Coprire i due buchi delle viti in fondo al pannello di copertura posteriori usingo i due componenti di silicone forniti. Controllare e finire l'installazione.
Montagao a parefe (incassato)
Fare riferimento al relativo "Kit montaggio a parete (incassato)" che può essere acquistato separatamente da Grandstream.

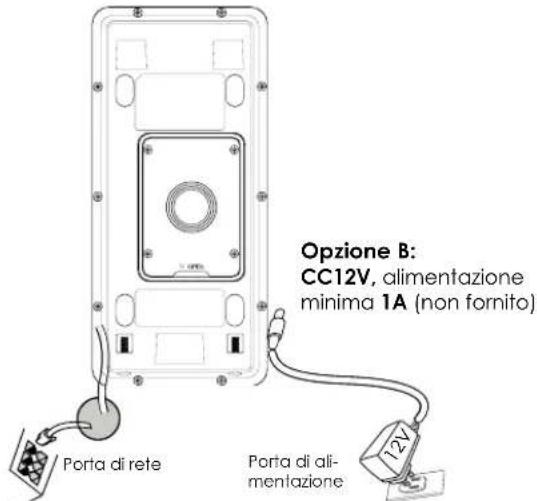

COLLEGAMENTO DEL DISPOSITIVO GDS3710
Fare riferimento all'illustrazione seguente e seguire le istruzioni alla pagina successiva.
Opzione A:
Cavo Ethernet RJ45 a interrutatore Alimentazione (classe 3) su Ethernet (PoE).
Nota:
Scegliere Opzione A se si utilizza uno switch PoE (classe 3): O:Opzione B se si usa un alimentatore di terzi.
Opzione A:
Collegare un cavo Ethernet RJ45 allo switch Power over Ethernet (PoE) (classe 3).
Opzione B
Passo 1:
Selezione una sorgente di alimentazione esterna CC12V, minimo 1A (non fornita). Posare correttamente il cavo "+" di alimentazione nel connettore "12V, GND" della presa GDS3710 (fare riferimento alla pagina di montaggio per le istruzioni). Collegamento dell'alimentazione.
Passo 2:
Collegare un cavo Ethernet RJ45 a uno switch/hub direte o router.
Aviso:
Fare riferimento al "Passo 2" di "MONTAGGIO GDS3710" e "TABELLA CABLAGGIO GDS3710" all'estremità del QIG per tutte le illustrazioni e struzioni di cagliaggio e connessione.
II GDS3710 come Impostazione predefinita è configurato per ottenere l'indirizzo IP dal server DHCP dove si trovà l'unità.
Per conoscere quale indirizzo IP è assegnato al proprio GDS3710, usare il tool GS_Search come illustrato nei passi seguenti.
Nota:
Se non è disponibile alcun server DHCP, l'indirizzo IP predefinito di GDS3710 (timeout DHCP dopo 5 minuti) è 192.168.1.168.
Passo 1:Scaricare e installare il tool GS_Search: http://www.grandsstream.com/support/tools

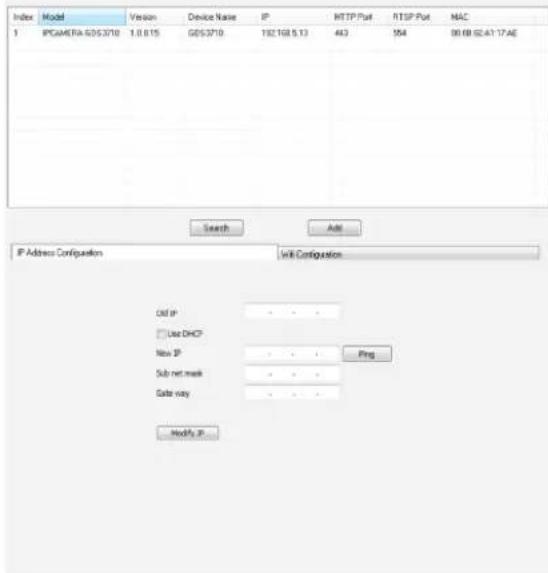

Passo 2: Eseguire il lool Grandstream GS_Search su un computer collegato alla stessa rete/server DHCP.
Passo 3: Fare clic Search sul pulsante per avviare il rilevamento del dispositivo.
Passo 4: I dispositiivi rilevati apparitranno nel campo di uscita come segue.

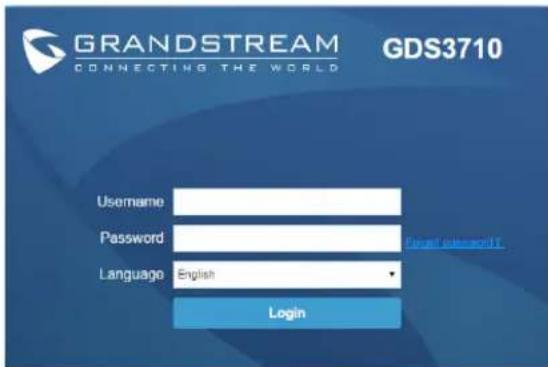

Passo 5: Aprirle il browser web e il tipo di indirizzo IP del GDS3710 con https://per accedere al GUI Web. (Per motivi di sicurezza, l'accesso web predefinido di GDS3710 sta usando HTTPS e porta 443.)
Passo 6: Immietere nome utente e password per accedere. (Lo,) username di default dell'amministrazione è "admin" e la password casuale di default più essere trovata sull'etichetta del GDS3710).
Note: Per motivi di sicurezza, assicuransi di modificare la password amministatore predefinita da Impostazioni sistema > Gestione utente.
Paso 7: Dopo l'accesso alla webGUI, fare clic sul menu del lato sinistro nell'interfaccia web per una configurazione più dettaglia-ta e avanzata.

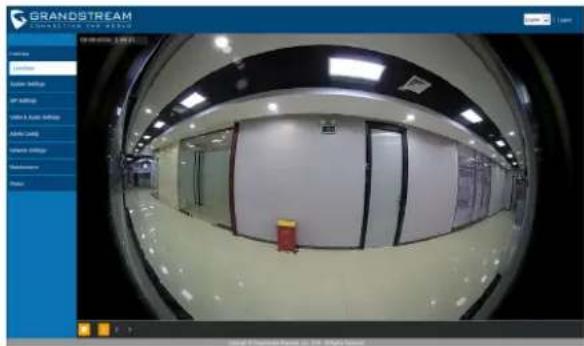

Passo 8: Per visualizzato il feed video, accederà a View. Il browser indichera che è necessario Active-X o Video Plug-in. Seguire l'istruzione visualizzata per scariccaro e Installarlo.
Fare clic sul pulsante "Play" per visualizzare il feed video selezionato.
É un'istantanaé di esempio con l'installazione corretta di Active-X o Plug-in.
Fare riferimento ai documenti online e alle Domande Frequenti per informazioni più dettagiate:
http://www.grondstream.com/our-products

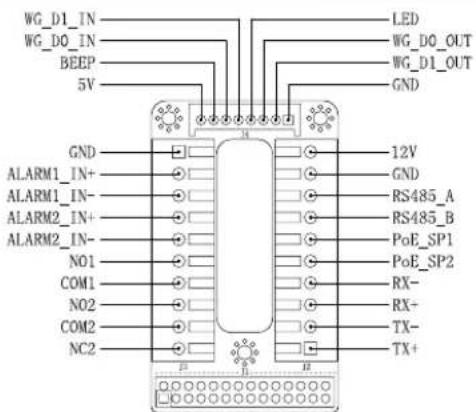

GDS3710 TABELLA CABLAGGIO
| TomadaPIN Sinali: | ||
| J2 (Base) 3.81mm | 1 TX+ (Arancione/ Bianco) | Ethemet, PoE 802.3af Class3, 12.95W |
| 2 TX- (Arancione) | ||
| 3 RX+ (Verde/ Bianco) | ||
| 4 RX- (Verde) | ||
| 5 PoE_SP2 (Blu + Blu/ Bran-co) | ||
| 6 PoE SP1 (Marrone + Mar- rone/ Bianco) | ||
| 7 RS485 B | RS485 | |
| 8 RS485_A | ||
| 9 GND | Adattatore di allimentazi- one | |
| 10 Y2V | ||
| J3 (Avanzato) 3.81mm | 1 GND Terra allarme | |
| 2 ALARM1_IN+ | Ingresso allarme | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | Uscita allarme | |
| 7 COM1 | ||
| 8 NO2 | Blocco elettrico9 COM2 | |
| 10 NIC2 | ||
| J4 (Speciale) 2.0mm | 1 GND (Nero) Terra Wiegand | |
| 2 WG_D1_OUT (Arancione) | Segnale uscita Wiegand | |
| 3 WG_D0_OUT (Marrone) | ||
| 4 LED (Blu) | Segnale LED uscita Wie- gand | |
| 5 WG_D1_IN (Bianco) | Segnale ingresso Wie- gand | |
| 6 WG_D0_IN (Verde) | ||
| 7 BEEP (Giallo) | Segnale bip uscita Wie- gand | |
| 8 SV (Rosso) | Uscita allimentazione Wiegand | |
Per maggiori dettagli relativi al cabaggio GDS3710, fare riferimento Manuale Utente.
| Biocco elettrico | Concessione GDS3710 | Porta | ||||
| Tipo | Accensione | Spegnimento | NC2 | NO2 | COM2 | Stato normale |
| Fail Safe | Blocco | Aperto | ■ | ■ | Blocco | |
| ■ | ■ | Aperto | ||||
| Fail Secure | Aperto | Blocco | ■ | ■ | Blocco | |
| ■ | ■ | Aperto | ||||
| Nota:Selezionale il cabaggio corretto in base all'attacco/blocco elettrico e all'osto normale della porta. Il blocco elettromagnetic funziona SOLO in modalità Fall Safe. | ||||||
Nota:
1) Alimentazione PoE_SP1, PoE_SP2 con CC, la gamma di tensione 48V~57V, nessuna polarità.
2| Alimentazione con cavo di cabloggio PoE:
PoE_SP1, collegamento marrone e marrone/bianco
PoE_SP2, collegamento blu e blu/bianco
3) L'alimentazione CC pouse essere generata correttamente da un inietlore PoE qualificato.
