IAN 373868 - Taladro AQUAPUR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro de banco (taladro de columna)
Marca	AquaPur
Modelo	IAN 373868
Potencia absorbida (S1)	350 W
Potencia absorbida (S6 40%)	400 W
Tensión de entrada nominal	230 V ~, 50 Hz
Velocidad de rotación en vacío	600 – 2650 min⁻¹
Portabrocas	B16 (1,5 mm a 13 mm)
Carrera del husillo	50 mm
Peso (con accesorios)	13,3 kg
Clase de protección	II
Tipo de protección	IPX0
Láser	Clase 2, longitud de onda 650 nm, potencia < 1 mW
Alimentación del láser	2 pilas AAA 1,5 V
Materiales perforables	Metal, madera, plástico, azulejo
Uso previsto	Bricolaje (no profesional)
Nivel de presión acústica (LpA)	75,8 dB(A), KpA = 3 dB
Nivel de potencia sonora (LWA)	88,8 dB(A), KWA = 3 dB
Mantenimiento y limpieza	Limpiar con cepillo suave, brocha o paño; aspirar las virutas; lubricar las partes móviles; no usar productos químicos
Seguridad	Parada de emergencia (botón rojo), cubierta del engranaje con interruptor de bloqueo, dispositivo de protección, láser clase 2 (no mirar fijamente el haz)
Piezas de repuesto y reparabilidad	Disponibles en www.grizzlytools.shop; reparación por servicio postventa autorizado
Garantía	3 años (Francia y Bélgica)

Preguntas frecuentes - IAN 373868 AQUAPUR

¿Cómo cambiar la velocidad de rotación?

Afloje el tornillo de cierre de la cubierta del engranaje, abra la cubierta, desatornille las tuercas de bloqueo de la unidad del motor, empuje la unidad para liberar la correa trapezoidal, coloque la correa en la combinación de poleas deseada (consulte la tabla de velocidades), luego vuelva a atornillar y cerrar.

¿Cómo reemplazar la broca?

Desenchufe el aparato. Levante el dispositivo de protección. Afloje las mordazas del portabrocas con la llave de portabrocas, retire la broca vieja, inserte la nueva y apriete. Vuelva a colocar la llave en su soporte y baje el dispositivo de protección.

¿Cómo ajustar la profundidad de perforación?

Afloje el tornillo de ajuste del tope de profundidad. Baje el husillo hasta la pieza. Gire la escala hasta que la flecha roja indique la profundidad deseada, luego apriete el tornillo.

¿Qué hacer si el aparato no arranca?

Verifique la tensión de red y los fusibles. Asegúrese de que la cubierta del engranaje esté correctamente cerrada (interruptor de parada de emergencia). Si el problema persiste, contacte al servicio postventa.

¿Cómo ajustar el láser?

Perfore un agujero de prueba en un trozo de madera. Encienda el láser con el interruptor de Encendido/Apagado. Gire los dos reguladores hasta que la cruz láser esté alineada con el agujero perforado.

¿Cuáles son las instrucciones de seguridad importantes?

Use gafas de protección y protección auditiva. Sujete el cabello largo, no use guantes. Use la parada de emergencia si es necesario. No mire directamente el haz láser.

¿Cómo mantener el taladro?

Limpie el aparato con un cepillo suave y una aspiradora después de cada uso. Lubrique las partes móviles regularmente. No limpie bajo agua corriente ni use detergentes agresivos.

¿Qué materiales puedo perforar?

El taladro de banco está diseñado para perforar metal, madera, plástico y azulejo, con brocas de 1,5 a 13 mm de diámetro.

¿Cómo cambiar las pilas del láser?

Apague el láser. Abra el compartimento de pilas deslizando el pestillo hacia arriba. Reemplace las pilas (2 × AAA) respetando la polaridad. Cierre el compartimento.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto y accesorios están disponibles en el sitio www.grizzlytools.shop. También puede contactar al servicio postventa por teléfono (consulte el manual).

MANUAL DE USUARIO IAN 373868 AQUAPUR

Traducción del manual de instrucciones original

GB IE

Taladro de columna de banco

Antes de empezar a leer, abra la página que contiene las imágenes y, a continuación, familiarícese con todas las funciones del dispositivo.

ES Traducción del manual de instrucciones original

Lado

Página

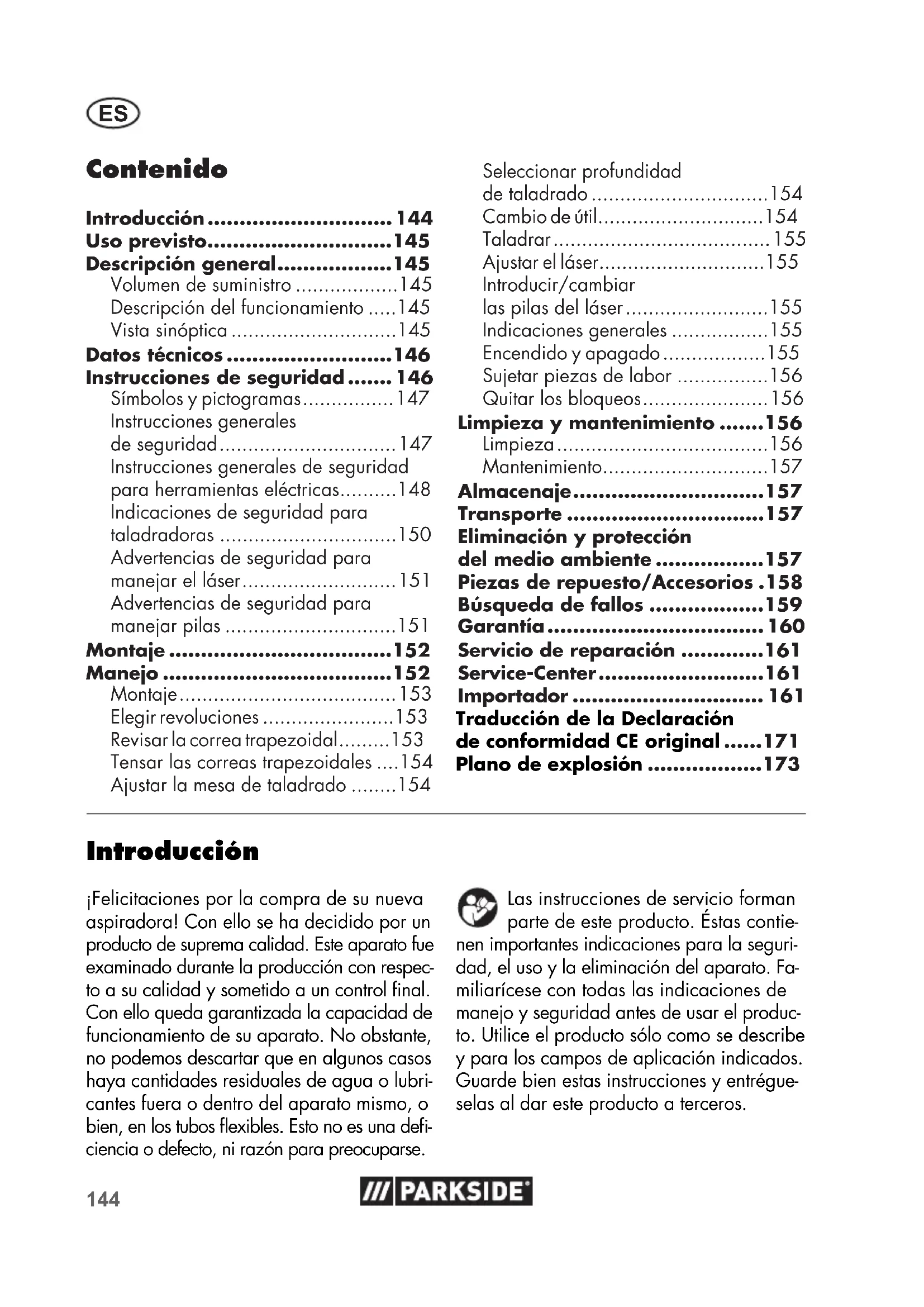

Contenido

Introducción 5

Uso previsto 6

Descripción general 145

Volumen de suministro 145

Descripción del funcionamiento 145

Vista sinóptica 145

Vista sinóptica 145

Datos técnicos y... 146

Instrucciones de seguridad..... 146

Símbolos y pictogramas 147

Instrucciones generales de seguridad 147

Instrucciones generales de seguridad para herramientas eléctricas. 148

Indicaciones de seguridad para taladradoras 150

Advertencias de seguridad para manejar el láser 151

Advertencias de seguridad para manejar pilas 151

Montaje 152

Manejo 152

Montaje. 153

Elegir revoluciones 153

Revisar la correa trapezoidal. 153

Tensar las correas trapezoidales .... 154

Ajustar la mesa de taladrado 154

Seleccionar profundidad de taladrado 154

Cambio de útil 154

Taladrar 155

Ajustar el láser 155

Introducir/cambiar las pilas del láser 155

Indicaciones generales 155

Encendido y apagado 155

Sujetar piezas de labor 156

Quitar los bloqueos 156

Limpieza y mantenimiento 156

Limpieza 156

Mantenimiento 157

Almacenaje 157

Transporte 157

Eliminación y protección del medio ambiente 157

Piezas de repuesto/Accesorios .158

Búsqueda de fallos 159 Garantía 160

Servicio de reparación 161

Service-Center. 161

Importador 161

Traducción de la Declaración de conformidad CE original.......171

Plano de explosión 173

Introducción

¡Felicidades por la compra de su nueva respiradora! Con ello se ha decidido por un producto de suprema calidad. Este aparato fue examinado durante la producción con respecto a su calidad y sometido a un control final. Con ello queda garantizada la capacidad de funcionamiento de su aparato. No obstante, no podemos descartar que en algunos casos haya cantidades residuales de agua o lubricantes dentro o fuera del aparato mismo, o bien, en los tubos flexibles. Esto no es una deficiencia o defecto, ni razón para preocuparse.

Las instrucciones de servicio forman parte de este producto. Estas contienen importantes indicaciones para la seguridad, el uso y la eliminación del aparato. Familiarícese con todas las indicaciones de manejo y seguridad antes de usar el producto. Utilice el producto solo como se describe y para los campos de aplicación indicados. Guarde bien estas instrucciones y entréguelas al dar este producto a terceros.

Uso previsto

La taladradora de sobremesa está prevista para taladrar metal, madera, material sintético y azulejos. Se pueden utilizar taladradoras de vástago cilíndrico de 1,5 mm hasta 13 mm de diámetro de perforación. El aparato está previsto para uso doméstico. No se ha concebido para uso industrial prolongado.

El aparato no está previsto para ser utilizado por menores de 16 años. Menores que superen los 16 años de edad pueden utilizar el aparato solo bajo supervisión. El fabricante no se responsabiliza de los daños que se puedan originar por un uso distinto o erróneo al previsto.

Descripción general

En las páginas desplegables delantera y trasera encontrará la imagen de los componentes más importantes.

Volumen de suministro

Desembale el aparato y compruebe que está completo. Evacue el material de embalaje de una forma conveniente.

• Placa base
• Mesa de taladrado
• Tubo columna
• Motor
• 3 Brazos elevadores
• Dispositivo de protección
• Portabroca
• Llave para el portabroca
• Llave Allen
• Tornillo de banco
• Láser
• 2 pilas de 1,5 V, tamaño AAA
• 5 tornillos de montaje, 2 tuercas

4 arandelas 2 anillos elásticos

• Instrucciones de uso

Descripción del funcionamiento

El funcionamiento de las piezas de mando se indica en las siguientes descripciones.

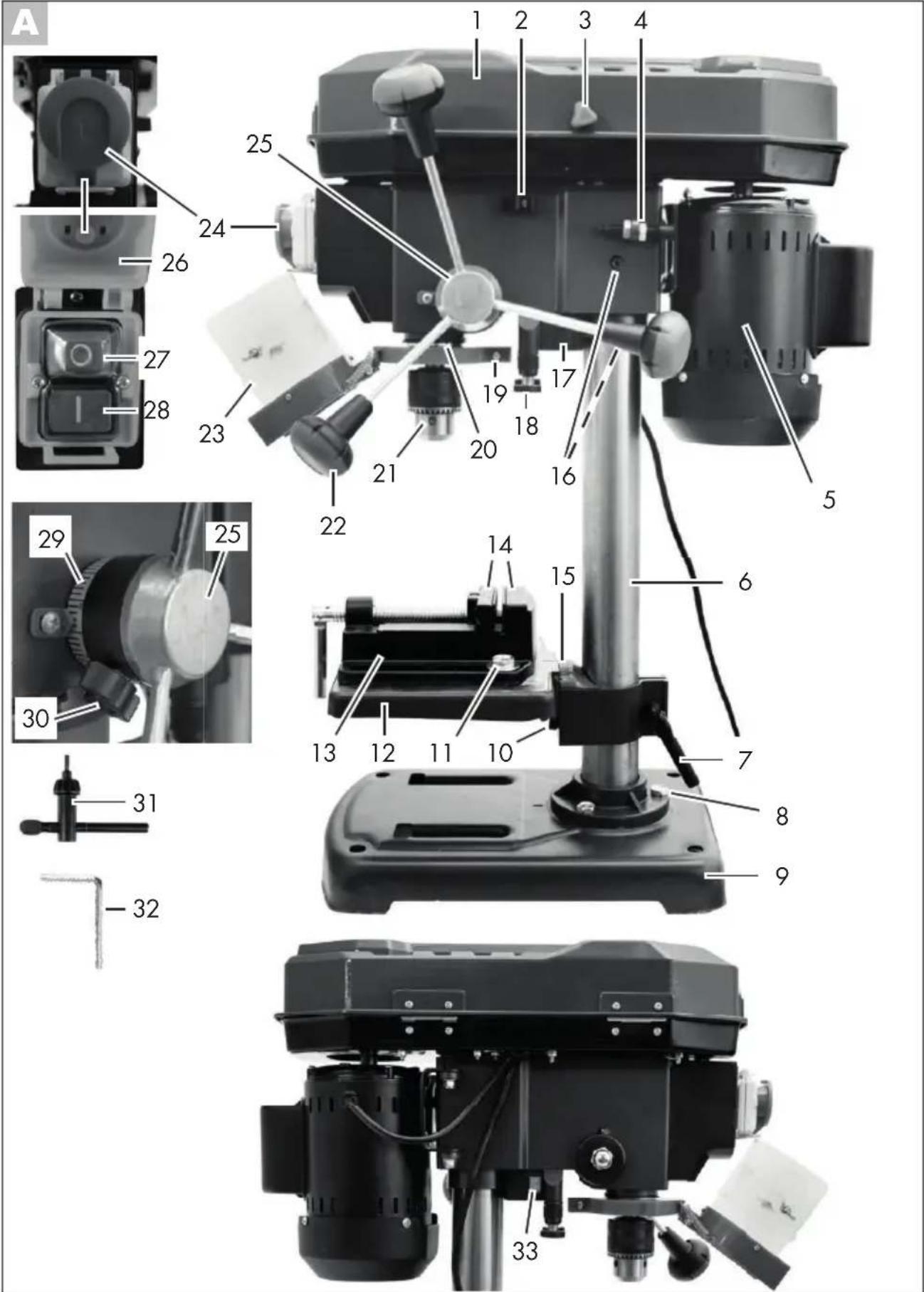

Vista sinóptica

1 Cubierta de engranajes

2 Soporte para la llave del portabroca y llave Allen 3 Tornillo tapón de la cubierta de engranajes 4 Tuerca de fijación de la unidad del motor

5 Motor

6 Tubo columna 7 Puno 8 3 Tornillos de montaje 9 Placa base

10 Tornillo de sujeción para la mesa de taladrado inclinación

11 Tornillos de montaje para el tornillo de banks 12 Mesa de taladrado 13 Tornillo de banks

14 Mordazas 15 Escalonamiento de ángulos 16 Tornillos de ajuste, motor 17 Compartimento de las pilas, láser 18 Regulador del láser 19 Tornillo de ajuste, dispositivo de protección

20 Husillo de broca 21 Portabroca 22 Brazo elevador 23 Dispositivo de protección 24 Interruptor de apagado de emergencia 25 Guía del vastago manual

26 Tapa, interruptor de apagado de emergencia 27 Interruptor Apagado 28 Interruptor Encendido 29 Tope de profundidad con escala 30 Tornillo de sujeción del tope de profundidad 31 Llave para el portabroca 32 Llave Allen 33 Interruptor de encendido/apagado del láser

D 34 Tornillo de fijación, láser 35 Correa trapezoidal 36 Disco de tracción del lado del husillo 37 Disco de tracción del lado del motor 38 Interruptor de bloqueo

Datos técnicos

Taladro de columna....PTBM 400 A1

Tensión de entrada nominal U....230V~,50Hz Consumo de potencia al ralentí P₀ 350 W (S1) Potencia. 400 W (S6 40%)* Revoluciones en vacío (n₀) Husillo .600-2650 min-1 Motor .1400 min-1 Clase de protección I. Tipo de protección .IPX0 Peso (con accesorios). 13,3kg Portabrocas ...B16 (1,5 mm hasta 13 mm) Elevación del husillo ..50 mm Dimensiones pieza de labor..max.60 mm Láser Tipo de láser 2 Longitud de onda del láser...650 nm Potencia láser P₀ < 1 mW Suministro de corriente Módulo láser.....2x1,5 V Micro (AAA)

Nivel de presión acústica (L pA) 75,8 dB(A); K pA = 3 dB Nivel de potencia acústica (L WA) medido 88,8 dB(A); K WA = 3 dB

• Tras el tiempo de funcionamiento ininterrumpido de 4 horas bajo carga, el aparato debe enfriarse durante 6 horas al ralentí; de lo contrario, se produciría un sobrecalentamiento.

Los valores de ruido y vibración se han obtenido conforme a la normativa y disposiciones nombradas en la declaración de conformidad.

El valor de emisión de ruido indicado se mide mediante un procedimiento de ensayo normalizado y se puede usar para hacer una comparación entre herramientas eléctricas. El valor de emisión de ruido indicado también puede utilizarse para una evaluación preliminar de la energía.

Advertencia:

Los valores de emisión sonora reales pueden variar frente a los valores indicados cuando se hace un uso real de la herramienta electrónica, dependiendo del tipo y forma en que se utilice la herramienta y, en particular, del tipo de pieza de trabajo que se procesa.

Es necesario establecer medidas de seguridad para proteger al operador basadas en una estimación de la energía durante las condiciones reales de uso.

Instrucciones de seguridad

Atención: Al usar herramientas eléctricas, deben tenerse en cuenta las siguientes medidas de seguridad básicas para protegerse contra

descargas eléctricas, accidentes e incendios. Antes de utilizar esta herramienta electrónica lea todas las indicaciones y consérvelas en un lugar seguro.

Símbolos y pictogramas

Símbolos en el aparato:

Atención

¡Cuidado! ¡Riesgo de descarga eléctrica! Antes de iniciar cualquier trabajo en el aparato, retire el enchufe del tomacorriente.

¡Lea las instrucciones de uso!

Use dispositivos de protección, así como

Use dispositivos de protección para ojos y oídos.

Si tiene el pelo largo, recójaselo. Use una redecilla para el pelo.

No se ponga guantes.

Peligro de accidente debido a herramienta giratoria. Mantenga las manos alejadas.

Las máquinas no deben ir a la basura doméstica. Entregue su aparato a un centro de reciclaje.

¡Atención! ¡Radiación láser! ¡No dirigir la mirada al rayo láser! Láser Clase 2

Tabla de velocidad

<3	<4
3-4	5-6
5	7-8
6-8	9-10
>8	>10

Símbolos en las instrucciones de uso:

Señales indicadoras de peligro con información para la prevención de daños a las personas y a las cosas

Señales de obligación con información para la prevención de daños

Conecte el aparato a la red eléctrica.

Retirar la clavija de alimentación.

Señales de indicación con informaciones para un mejor manejo del aparato.

¡Precaución! Superficie caliente. Existe peligro de quemadura.

Acero

Madera

Instrucciones generales de seguridad

Atención: Al usar herramientas eléctricas, deben tenerse en cuenta las

siguientes medidas de seguridad básicas para protegerse contra descargas eléctricas, accidentes e incendios. Antes de utilizar esta herramienta eléctrica, lea todas las indicaciones y consérvelas en un lugar seguro.

Instrucciones generales de seguridad para herramientas eléctricas

¡ATENCIÓN! Lea todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos que acompañan a esta herramienta eléctrica. Si se incumplen las instrucciones de seguridad o de procedimiento, puede sufrirse una descarga eléctrica, un incendio o graves lesiones.

Guarde todas las instrucciones de seguridad y de procedimiento, para poder consultarlas en un momento dado.

El concepto de "herramienta eléctrica", usado en las instrucciones de seguridad, se refiere a las que funcionan enchufadas a la corriente (con cable de alimentación) y también a las que funcionan con baterías recargables (sin cable de alimentación).

1) SEGURIDAD EN EL PUESTO DE TRABAJO:

a) Mantener el puesto de trabajo limpio y bien iluminado. El desorden y las zonas de trabajo no iluminadas pueden producir accidentes. b) No trabajar con la herramienta eléctrica en zonas bajo peligro de explosión, donde se encuentren líquidos, gases o polvos inflamables. Los aparatos eléctricos generan chispas que podrían encender el polvo o los vapores. c) Mantener alejados de la herramienta eléctrica a los niños y otras personas mientras la use. Si se despistase, podría perder el control de la herramienta eléctrica.

2) SEGURIDAD ELÉCTRICA:

a) El enchufe conductor de la herramienta eléctrica debe caber en la caja de empalme. No debe modificarse el enchufe de ninguna manera. No utilizar adaptadores junto a aparatos eléctricos con toma de tierra. Los enchufes genuinos y las cajas de empalme adecuadas disminuyen el riesgo de descarga eléctrica. b) Evite el contacto físico con superficies puestas a tierra como tuberías, calefacciones, hornos y neveras. Existe un mayor riesgo de descarga eléctrica cuando el cuerpo está puesto a tierra. c) Mantener la herramienta eléctrica alejada de la lluvia y la humedad. Si penetra agua en el aparato eléctrico, aumenta el riesgo de descarga eléctrica. d) No utilizar el cable para tirar o colgar la herramienta eléctrica, ni para sacar el enchufe de la caja de empalme. Mantener el cable alejado del calor, aceite, bordes afilados o piezas de aparatos en movimiento. Los cables deteriorados o enrollados aumentan el riesgo de descarga eléctrica. e) Si trabaja con la herramienta eléctrica en el exterior, utilice solamente cables de alargue que estén autorizados para exterior. El uso de cables de alargue adecuados para exterior disminuye el riesgo de descarga eléctrica. f) Si no se puede evitar usar la herramienta eléctrica en un ambiente húmedo, utilice un interruptor protector contra corriente de falla (RCD - Residual Current Device) con una intensidad de corriente evaluable no mayor de 30 mA. El uso del interruptor protector contra corriente de falla disminuye el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS:

a) Esté atento, observe lo que hace y utilice la herramienta eléctrica con esmero. No utilice la herramienta eléctrica cuando esté cansado o se encuentre bajo los efectos de drogas, alcohol o medicaciones. Un momento de distracción al utilizar la herramienta eléctrica puede producir graves accidentes. b) Lleve un equipo protector personal y siempre unas gafas protectoras. Al llevar un equipo protector personal, como zapatos de seguridad antideslizantes, casco protector o protección contra el ruido, disminuye el riesgo de sufrir daños. c) Evite la puesta en marcha inadvertida. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la corriente, recogerla o llevarla a cuestas. Si al llevar a cuestas la herramienta eléctrica mantiene el dedo en el interruptor o conecta el aparato encendido a la corriente, pueden producirse accidentes. d) Extraiga todas las herramientas de ajuste y llaves inglesas antes de trabajar con la herramienta eléctrica. Las herramientas y llaves que se encuentren en piezas giratorias del aparato pueden producir accidentes. e) Evite adoptar una posición del cuerpo anómala. Procure estar firmemente erguido y mantenga en todo momento el equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en situaciones inesperadas. f) Lleve ropa adecuada. No llevar ropa amplia ni joyería. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo podrían ser atrapados por las piezas móviles.

g) Cuando se puedan montar dispositivos para aspirar polvo o colectores, estos se deben colocar y utilizar correctamente. Si se utiliza la aspiración de polvo, se pueden reducir los peligros provocados por el polvo. h) No se deje llevar por una falsa sensación de seguridad y no ignore las reglas de seguridad para herramientas eléctricas, aun estando familiarizado con la herramienta después de usarla con frecuencia. Un uso negligente puede provocar lesiones graves en una fracción de segundo.

4) UTILIZACIÓN Y TRATAMIENTO DE LA HERRAMIENTA ELÉCTRICA:

a) No sobrecargue el aparato. Utilice para el trabajo la herramienta eléctrica adecuada en cada caso. Con las herramientas eléctricas se trabaja mejor y de forma más segura dentro de la gama de potencias indicada. b) No utilice herramientas eléctricas que tengan el interruptor defectuoso. Las herramientas eléctricas que ya no se puedan conectar o desconectar son peligrosas y deben ser reparadas. c) Saque el enchufe de la toma de corriente y/o la batería extraíble antes de realizar ajustes en la herramienta, cambiar piezas intercambiables de la herramienta o guardar la herramienta eléctrica. Esta medida de precaución evitará que la herramienta eléctrica se ponga en marcha de forma inadvertida. d) Guarde la herramienta eléctrica fuera del alcance de los niños cuando no la utilice. No permita que utilicen el aparato personas que no estén familiarizadas con él o que no hayan leído estas instrucciones. Las herramientas eléctricas...

cas son peligrosas cuando son realizadas por personas sin experiencia.

e) Conserve con cuidado la herramienta eléctrica y piezas de laquia. Compruebe que las piezas móviles funcionan perfectamente y no estén atascadas, que no haya piezas rotas o tan dañadas que se inhiba la funcionalidad de la herramienta eléctrica. Haga reparar las piezas dañadas antes de utilizar el aparato. Muchos accidentes tienen su origen en herramientas eléctricas mal mantenidas. f) Mantener las herramientas cortantes afiladas y limpias. Las herramientas cortantes bien cuidadas con un borde afilado se atascan menos y son más fáciles de dirigir. g) Utilizar la herramienta eléctrica, los accesorios, las herramientas correspondientes, etc. según estas instrucciones. Tener en cuenta también las condiciones de trabajo y la energía a realizar. El uso de la herramienta eléctrica para otros fines que los previstos puede producir situaciones peligrosas. h) Mantenga las empuñaduras y las zonas de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y zonas de agarre resbaladizas impiden un manejo seguro y pueden hacer perder el control de la herramienta eléctrica en situaciones imprevistas.

5) ASISTENCIA:

a) Haga reparar la herramienta eléctrica solamente por personal técnico cualificado y solo con piezas de recambio originales. De esta forma se asegura el mantenimiento de la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para taladradores

a) Se debe asegurar la taladradora. Una taladradora que no está bien asegurada puede moverse o volcarse y esto puede causar lesiones. b) La pieza debe estar sujeta o fijada al soporte de la pieza. No taladre piezas de trabajo que sean demasiado pequeñas para poder fijarlas. Sujetar la pieza de trabajo con la mano puede provocar lesiones. c) No se ponga guantes. Los guantes pueden estar atrapados por las piezas giratorias o las virutas de perforación y provocar lesiones. d) Mantenga las manos alejadas de la zona de trabajo cuando la herramienta eléctrica está en marcha. El contacto con las piezas giratorias o las virutas de perforación puede provocar lesiones. e) La taladradora debe girar antes de aproximarla a la pieza de trabajo. De lo contrario, la herramienta de perforación puede quedar atrapada en la pieza de trabajo, provocando un movimiento inesperado de la misma y lesiones. f) Si la taladradora se atasca, deje de presionarla hacia abajo y apáguela. Busque y solucione la causa del bloqueo. El bloqueo puede provocar un movimiento inesperado de la pieza de trabajo y provocar lesiones. g) Evite las virutas largas interrumpiendo regularmente la presión hacia abajo. Las virutas metálicas afiladas pueden enredarse y provocar lesiones. h) Nunca quite las virutas de la

Zona de taladro cuando la herramienta eléctrica está en funcionamiento. Para retirar las virutas, separe la taladradora de la pieza de trabajo, apague la herramienta eléctrica y espere hasta que se detenga la taladradora. Para retirar las virutas, utilice un cepillo o gancho. El contacto con las piezas giratorias o las virutas de perforación puede provocar lesiones.

i) La velocidad admisible de los accesorios intercambiables con velocidad nominal debe ser como mínimo la velocidad máxima indicada en la herramienta eléctrica. Los accesorios que giran a más velocidad que la permitida pueden romperse y saltar por los aires.

Advertencias de seguridad para manejar el láser

• Atención: Radiación láser: no dirigir la mirada hacia el rayo. Clase láser 2
• No oriente el láser hacia superficies reflectantes.
• Las MARCAS y advertencias se encontrarán cerca de la guía del vástago manual (25).

Advertencias de seguridad para manejar pilas

• Procurar siempre que las pilas insertadas tengan la polaridad correcta (+ y -) como está indicado en las mismas.
• No poner las pilas en cortocircuito.
• No cargar pilas que no sean recargables.
• No descargar las pilas en exceso.
• No mezclar pilas antiguas con nuevas, ni aquellas que sean de diferentes tipos o fabricantes. Utilizar siempre las pilas

de un mismo juego.

• Sacar inmediatamente las pilas gastadas del aparato y eliminarlas correctamente. No calentar las pilas.
• No soldar o soldar con estaño directamente donde están las pilas.
• No desmontar las pilas. No deformar las pilas.
• No tirar las pilas al fuego.
• Almacenar las pilas fuera del alcance de los niños.
• No permitir que los niños cambien las pilas sin estar vigilados.
• No almacenar las pilas cerca del calor, de hornillas o de otras fuentes de calor. No exponer las pilas a la irradiación solar directa, no usarlas ni conservarlas en el coche si hay altas temperaturas.
• Conservar las pilas no usadas en su embalaje original y alejadas de objetos de metal. No mezclar las pilas desembaladas. Esto puede crear el cortocircuito de las pilas y en consecuencia daños, quemaduras e incluso existe peligro de incendio.
• Si no se va a utilizar el aparato durante un periodo prolongado, sacarlas del aparato; excepto si se usa para casos de emergencia. Las pilas descargadas no se pueden tocar NUNCA sin la protección correspondiente. Si el líquido expulsado de la pila entrase en contacto con la piel, debería lavarse inmediatamente la zona afectada con agua corriente. Evite en todos los casos que los ojos y la boca entren en contacto con el líquido que sale de la pila. Si fuese el caso, acuda inmediatamente a un médico.
• Limpiar los contactos de las pilas y los contracontactos en el aparato antes de insertar las pilas.

Montaje

La taladradora de sobremesa se suministra desmontada. Primero, con un paño seco limpie el tubo columna (6), la placa base (9), la mesa de taladrado (12), el tornillo de banco (13) y el portabroca (21).

1. Coloque el tubo columna (6) sobre la placa base (9). La marca roja del pie del tubo de columna (6) y la hendidura en la placa base (9) deben coincidir. Atornille el tubo columna (6) a la placa base (9) con los tres tornillos hexagonales (8) (Tamaño 13mm, ) que se suministran. No apriete demasiado los tornillos (8) para que la rosca de la placa base (9) no se rompa.
2. Coloque la mesa de taladrado (12) sobre el tubo de columna (6). Coloque la mesa de taladrado (12) en la posición inferior. Fije la mesa de taladrado (12) a la posición inferior con el puño (7).

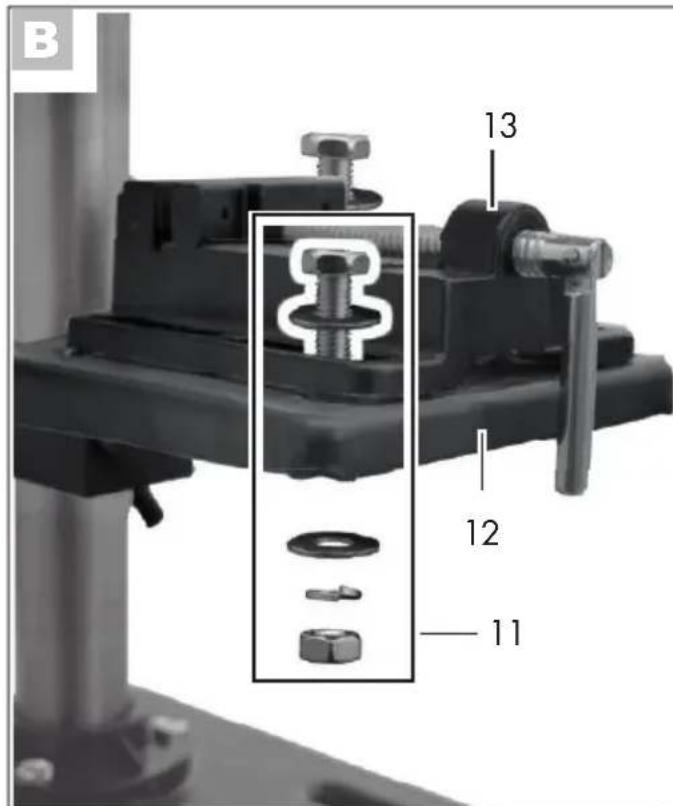

1. Coloque el tornillo de banco (13) sobre la mesa de taladrado (12). Atorníllelo firmemente a la mesa de taladrado (12) con los tornillos de montaje suministrados (11) (Tamaño 17 mm,) con las arandelas y la arandela elástica en el orden mostrado.

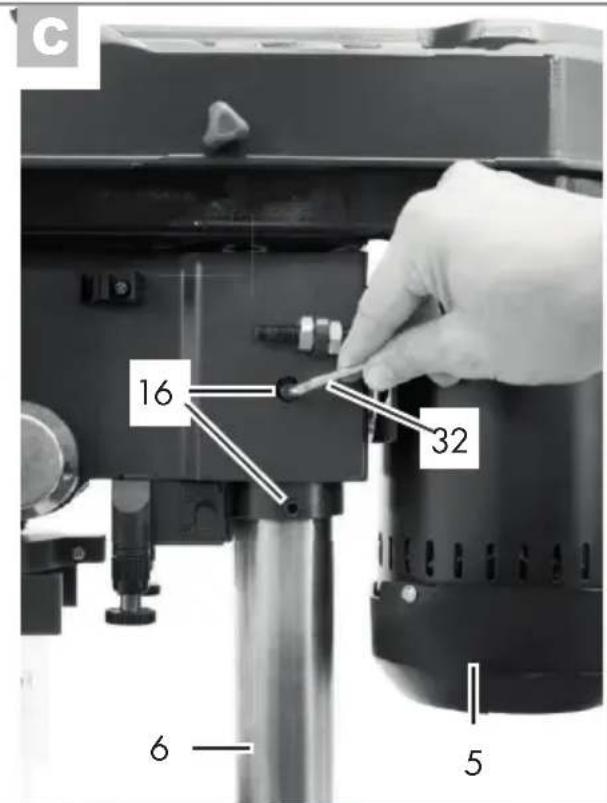

1. Coloque el motor (5) sobre el tubo de columna (6). Asegure el motor (5) con los dos tornillos de apriete (16) al lado con la llave Allen (32) suministrada. Los dos tornillos de montaje (11) deben colocarse en diagonal uno frente al otro.

1. Enrosque los tres brazos elevados (22) bajo de la guía del vástago (25). Ajuste los tres brazos elevados (22) de manera que queden a la misma altura y apriete los tornillos.

Afloje los tornillos taladradores elevadores con una llave de boca (entrecaras 6).

1. Suelte el tornillo de ajuste del tope de profundidad (30).

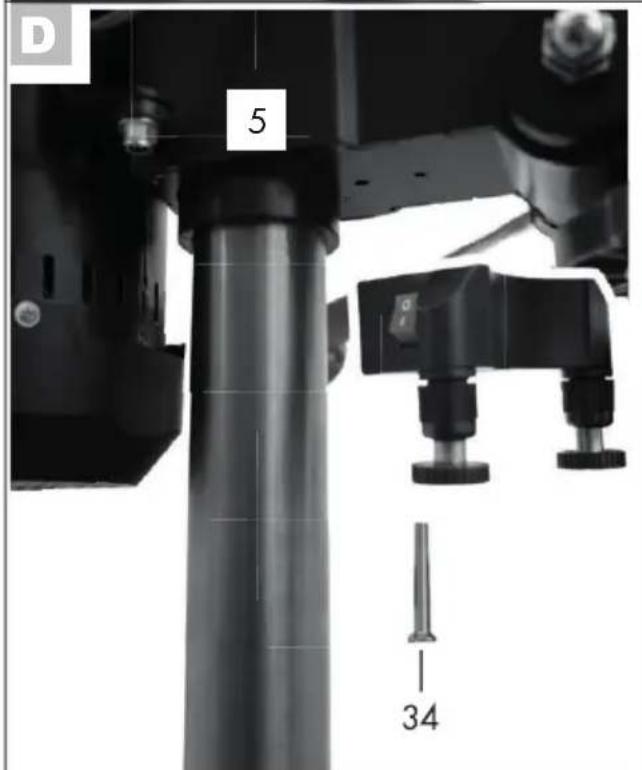

D 7. Monte el láser con el tornillo de fijación (34) al motor (5). Asegúrese de que el compartimiento de las pilas (A 17) se encuentra en el lado de la guía del vástago manual (A 25).

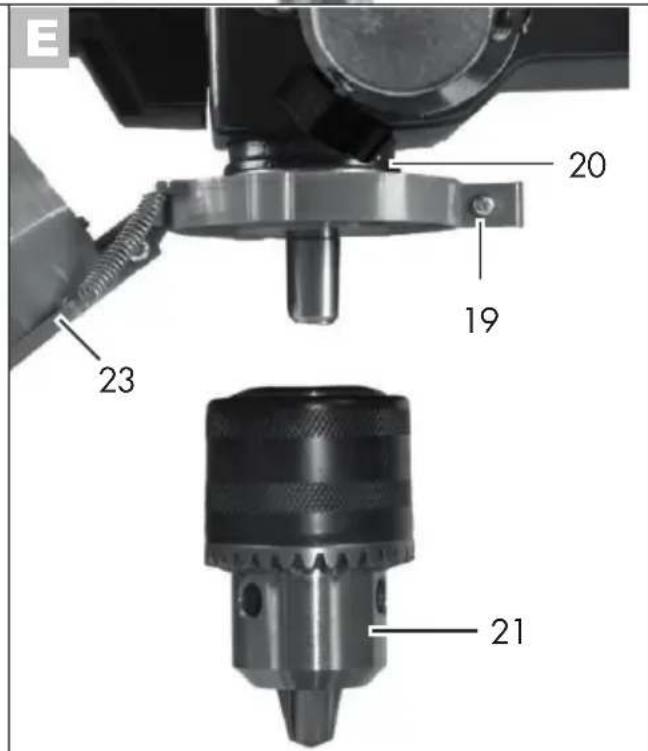

E 8. Coloque el dispositivo de protección (23) sobre la pieza superior del husillo de broca.

1. Fije los dispositivos de protección (23) con el tornillo de ajuste (19).
2. Abra el dispositivo de protección (23) hacia arriba. Coloque el portabrocas (21) sobre el cono del husillo de broca (20). Fije el portabrocas (21) dando algunos ligeros golpes sobre la punta del portabrocas. Para ello, utilice un martillo de cabeza plástica.

Manejo

¡Atención!

¡Riesgo de lesiones!

• Asegúrese de disponer de suficiente espacio para el trabajo y de que ninguna otra persona pueda estar en peligro.
• Antes de ponerlo en funcionamiento, han de montarse correctamente todas las cubiertas y los dispositivos de protección.
• Antes de realizar cualquier ajuste en el aparato, desenchúfelo de la red eléctrica.

Montaje

Coloque la taladradora de sobremesa sobre una base sólida. Antes de ponerla en funcionamiento, atornille la máquina con la base. Para ello, utilice los cuatro agujeros taladrados de la placa base (9).

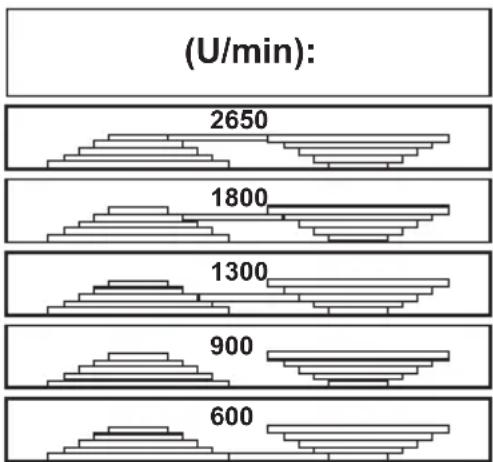

Elegir revoluciones

1. Abra el tornillo tapón (3) de la cubierta de engranajes (1).
2. Abra la cubierta de engranajes (1).
3. Suelte las dos tuercas de fijación (4) de la unidad del motor (5) con una llave de boca (tamaño 14 mm, no incluida en el volumen de suministro).
4. Deslice la unidad del motor (5) un poco en dirección al tubo columna (6) para descargar un poco la correa trapezoidal (35).
5. Coloque la correa trapezoidal (35) en la posición que desee para conseguir el número de revoluciones indicado:

1. Vuelva a apretar las tuercas de fijación (4) y tense la correa trapezoidal de modo que la unidad de motor (5) empuje hacia afuera. La correa trapezoidal (35) está tensada correctamente cuando se pueda empujar hacia abajo aprox. 1 cm.
2. Cierre la cubierta de engranajes (1) y fije el tornillo tapón de la cubierta de engranajes (3).

La cubierta de engranajes (1) está provista de un interruptor de seguridad (38). Si la cubierta de engranajes (1) no está cerrada correctamente, el aparato no puede ponerse en funcionamiento.

Revoluciones recomendadas para diferentes tamaños de taladrado y materiales:

∅[mm]	∅[mm]	[1/min]
<3	<4265	0
3-45-6	1800
57-8	1300
6-89-	10900
>8	>10600

Revisar la correa trapezoidal

1. Abra el tornillo tapón (3) de la cubierta de engranajes (1).
2. Abra la cubierta de engranajes (1).
3. Revise la tensión de la correa trapezoidal (35).
4. La correa trapezoidal (35) está tensada correctamente cuando se pueda empujar un poco hacia abajo.
5. Controle si la correa trapezoidal (35) tiene roturas, cortes u otros daños.
6. Cierre la cubierta de engranajes (1). Fije el tornillo tapón de la cubierta de engranajes (3).

Tensar las correas trapezoidales

1. Suelte el tornillo tapón de la cubierta de engranajes (3).
2. Abra la cubierta de engranajes (1).
3. Suelte las dos tuercas de fijación (4) de la unidad del motor (5) con una llave de boca (tamaño 14 mm, no incluida en el volumen de suministro).
4. Vuelva a preparar las tuercas de fijación (4) y tense la correa trapezoidal de modo que la unidad de motor (5) empuje hacia afuera. La correa trapezoidal (35) está tensada correctamente cuando se pueda empujar hacia abajo aprox. 1 cm.
5. Cierre la cubierta de engranajes (1). Fije el tornillo tapón de la cubierta de engranajes (3).

Ajustar la mesa de taladrado

1. Suelte el tornillo de ajuste (7).
2. Coloque la mesa de taladrado (12) en la posición deseada.
3. Balancee la mesa de taladrado (12) a la posición deseada.
4. Vuelva a fijar la mesa de taladrado (12) con el tornillo de ajuste (7).
5. Internacionalmente, para ser adecuados en un entorno, como el alright, se escasea de la mesa de taladrado (12). Para ello, suelte el tornillo de ajuste (10) (Entrecaras 6) que está bajo de la mesa de taladrado (12). Incline la mesa de taladrado (12) como quiera, hasta máx. 45° hacia la derecha o la izquierda, y fíjela a la mesa de taladrado (12) con el tornillo de ajuste (10).

Seleccionar profundidad de taladrado

1. Suelte el tornillo de sujeción del tope de profundidad (30).
2. Baje el husillo de broca (20) con la herramienta montada sobre la pieza de labor.
3. Gire la escala hasta que la flecha roja se posicione en la línea de cero incorporada en el motor (5).
4. Gire ahora la escala hasta la profundidad de taladro deseada y vuelva a apurar el tornillo de sujeción (30).
5. Vuelva a colocar el husillo de broca (20) en la posición inicial.

Cambio de uso

Antes de realizar el cambio de uso, desconecte el enchufe de la corriente. Así evita que se ponga en marcha de forma involuntaria.

1. Abra el dispositivo de protección (23) hacia arriba.
2. Suelte las mordazas del portabrocas (21) con la llave del portabrocas (31) del sujetador (2).
3. Saque la herramienta.
4. Introduzca una herramienta nueva.
5. Tense las mordazas del portabrocas (21) con la llave del portabrocas (31).
6. Vuelva a fijar el mandril portabroca (31) al sujetador (2).
7. Controle que la posición de la herramienta está centrada.
8. Cierre el dispositivo de protección (23).
9. Realice una marcha de prueba para comprobar que la taladradora realiza el movimiento circular.

En ningún caso deje la llave del portaherramientas (31) bajo.

Taladrar

1. Encienda el aparato.
2. Gire un brazo elevador en sentido contrario a las agujas del reloj.
3. El portabrocas (21) baja.
4. Vaya taladrando la pieza de labor con el avance correcto y la profundidad deseada.
5. Fíjese si es necesario romper la viruta según va avanzando hasta la posición de taladrado deseada.
6. Retire la herramienta lentamente hasta la posición de tope.

Ajustar el láser

¡Atención! - Radiación láser. No dirigir la mirada hacia el rayo. Gire la cabeza o cierre los ojos para evitar mirar al rayo láser. ¡Peligro de lesiones oculares!

Para ajustar el láser, utilice un trozo de madera que no necesite.

1. Perfore la pieza sujetada muy poco. No cambie la posición de la pieza de trabajo hasta que el láser esté ajustado.
2. Encienda el láser con el interruptor de encendido/apagado del láser (33).
3. Ajuste la cruz del láser en el punto de perforación de la pieza de trabajo girando los dos reguladores (18).

Introducir/cambiar las pilas del láser

1. Apague el láser.
2. Abra el compartimento de las pilas del láser (17). Para ello, deslice el bloqueo hacia arriba y abra el compartimento.
3. Coloque las pilas teniendo en cuenta la polaridad indicada en la tapa.
4. Cierre y bloquee el compartimento de las pilas (17).

Indicaciones generales

El avance y las revoluciones del husillo son determinantes para el periodo de servicio de la herramienta.

• La velocidad de corte se determina por las revoluciones del husillo de broca y por el diámetro de la herramienta.
• Para ello se aplica principalmente que cuanto mayor sea el diámetro de la herramienta, menores deben ser las revoluciones seleccionadas.
• Si la pieza de trabajo es más resistente, la presión de corte ha de ser mayor.
• Retirando repetidas veces la herramienta consigue que sea más fácil la retirada de virutas.
• La retirada de virutas es más fácil cuando la profundidad de taladrado es mayor. Para ello, reduzca el avance y las revoluciones.
• Para evitar que el filo cortante de la herramienta se desgaste, para los agujeros superiores a 8,0 mm de diámetro deben taladrarse primero con una herramienta que tenga un diámetro menor.

Encendido y apagado

Observe que la tensión de la red se corresponda con la línea de referencia de datos del aparato.

Conecte el aparato a la red eléctrica.

¡Atención! Baje el dispositivo de protección (23) antes de encender la máquina.

Encender:

1. Abra la tapa (26) del interruptor de apagado de emergencia (24).
2. Presione el interruptor de encendido (28).
3. Cierre la tapa (26) del interruptor de apagado de emergencia (24).

Apagar:

1. Abra la tapa (26) del interruptor de apagado de emergencia (24).
2. Presione el interruptor de apagado (27).
3. Cierre la tapa (26) del interruptor de apagado de emergencia (24).

Apagado de emergencia:

Presione el interruptor de apagado de emergencia (24).

Después de pulsar el interruptor de apagado de emergencia, pulse el interruptor de encendido (28) para volver a poner en marcha el aparato.

Sujetar piezas de trabajo

Procese únicamente piezas de trabajo que se puedan sujetar bien entre las mordazas (14). La pieza de trabajo no puede ser demasiado flexible, porque no se podría sujetar correctamente.

La pieza de trabajo tampoco puede ser demasiado pequeña ni demasiado grande.

Quitar los bloqueos

• Elija siempre un avance que se ajuste para conseguir que las virutas se formen sin interrupciones.
• Cuando la herramienta se queda bloqueada en la pieza de trabajo, apague el aparato y desconecte el enchufe de la red. Gire

la herramienta dentro del portabrocas en sentido contrario a las agujas del reloj con un ligero empujón para romper la viruta y desbloquear la herramienta. - Si la pieza se fragmenta cuando se está trabajando la pieza de trabajo, apague el aparato y desconecte el enchufe de la red. Coja una pinza para quitar el fragmento para evitar que salga disparado sin control.

Limpieza y mantenimiento

Antes de cualquier ajuste, mantenimiento o corrección, desconecte el aparato del enchufe.

Los trabajos que no se han descrito en estas instrucciones de uso deben realizarse en un taller especializado. Utilice exclusivamente piezas originales. Antes de hacer trabajos de mantenimiento o limpieza, espere hasta que el aparato se haya enfriado. ¡Existe peligro de quemadura!

Antes de cualquier uso, controle el aparato para ver si presenta defectos visibles como piezas sueltas, desgastadas, dañadas; revise que los tornillos y las otras piezas están bien asentadas. Cambie las piezas dañadas.

Limpieza

No utilice detergentes ni disolventes. Las sustancias químicas pueden dañar las partes del aparato que son de material sintético. Nunca lave el aparato bajo un chorro de agua.

• Después de usar el aparato, límpielo siempre a fondo.
• Limpie las aberturas de ventilación o la superficie del aparato con un cepillo suave, un pincel o un trapo.
• Quite las virutas, el polvo y la suciedad, si es necesario, con un aspirador.
• Lubrique regularmente las piezas.

Mantenimiento

El aparato no necesita mantenimiento.

Almacenaje

• Cuando no use el equipo, debe guardarse en un lugar seco y protegido del polvo, asegurándose de que esté fuera del alcance de los niños.
• Entre dos personas se puede transportar el aparato de un sitio a otro cuando es una distancia corta. Para trasladar el aparato una distancia más larga se requiere siempre de una embalaje para el transporte.

Transporte

No sostenga la taladradora de sobremesa por el motor.

¡Precaución! Superficie caliente. Existe peligro de quemadura.

Transporte la máquina únicamente cuando el motor (A 5) se haya enfriado por completo.

Transporte la taladradora de sobremesa con la ayuda de otra persona. Sujete con una mano la placa base (A 9) y, con la otra, estabilice la máquina en la cubierta de engranajes (A 1).

Eliminación y protección del medio ambiente

Extraiga la pila del aparato y lleve el aparato, la pila recargable, los accesorios y el embalaje a un punto de reciclaje ecológico.

Las máquinas no deben ir a la basura doméstica. Entregue su aparato a un centro de reciclaje.

• Entregue este aparato en una oficina de recuperación. Las partes plásticas y metálicas empleadas pueden ser separadas por tipo y enviadas al reciclaje. Consulte nuestro Centro de Servicio para mayor información.
• Evacúe las pilas según dicten las normativas locales. Entregue las pilas recargables en un punto de recogida de pilas usadas, para que así se puedan volver a reciclar de forma ecológica. Consulte en este sentido al servicio de recogida de basura local o a nuestro Service-Center.
• Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.

Piezas de repuesto / Accesorios

Encontrará las piezas de repuesto y accesorios en www.grizzlytools.shop. Si no tuviese acceso a Internet, póngase en contacto telefónico con el Service-Center (ver "Service-Center" página 161). Tenga a mano los nombres de pedido.

Posición | Posición | Instrucciones | Plano de | de uso | explosión | Descripción | Número de pedido

A 6 92,94 Tubo columna 91104521
A 12 86-91,96 Mesa de taladrado, completa 91104522
A 13 97-109 Tornillo de banco 91103342
A 21	45	Portabroca	91103343
A 23	44	Dispositivo de protección, completa	91103336
A 25	59-60	Brazos elevador x 3	91104525
A 31	61	Llave para el portabroca	91104510
F 35	72	Correa trapezoidal	91103345
	11-13 Bisagra de la cubierta de la correa		91103346
	110	Láser	91099350

Búsqueda de fallos

Problema Origen posible Subsanación del error
El aparato no arranca	Falta tensión de alimentación Salta el fusible de la casa	Revisar el enchufe, cable de la red, cable, enchufe de corriente y reparar por electricista, si es necasario Revisar el fusible de la casa
	Interruptor de encendido (28)/interruptor de apagado (27) defectuoso	A reparar por el service al cliente
	Motor defectuoso	A reparar por el service al cliente
Fuertes vibraciones	El motor (5) no está fjado	Revisar la tensión de la correa trapezoidal yJKLM apretar las tuer-cas de fjacion (4).
	La herramienta no se fjado centrada	Revisar la herramienta en el portabroca (21)
El láser no funciona Piñas descargadas		Cambiár las pilas (véase "Cambiar las pilas del láser")
Fuerte sonido Chillón	La tensión de la correa Revisar Correa trapezoidal (35) está dañana	la tensión de la correa Revisar correa trapezoidal (35)
	Disco de tracción dañado Revisar disco de tracción	disco de tracción

Garantía

Estimada clienta, estimado cliente: Por este aparato se le concede una garantía de 3 años a partir de la fecha de compra. En caso de defectos de este producto, le corresponden derechos legales contra el vendedor del producto. Estos derechos no serán limitados por la garantía expuesta a continuación.

Condiciones de garantía

El plazo de garantía empieza con la fecha de compra. Por favor, conserve bien el resguardo de caja original. Este documento se necesita como prueba de la compra. Si dentro del plazo de tres años después de la fecha de compra del aparato se detecta un defecto de material o fabricación, según nuestra elección, el producto será reparado o sustituido gratuitamente. Esta prestación de garantía presupone entregar el aparato defectuoso y el comprobante de compra (resguardo de caja) dentro del plazo de los tres años, describiendo brevemente por escrito en qué consiste el defecto y cuándo se detectó. Si el defecto está cubierto por nuestra garantía, le devolveremos el aparato reparado o uno nuevo. Con la reparación o la sustitución del producto no se inicia un nuevo periodo de garantía.

Periodo de garantía y exigencias legales en caso de defectos

El periodo de garantía no será prolongado por la prestación de garantía. Esto se aplica igualmente a las partes sustituidas y reparadas. Daños y defectos ya existentes eventualmente al comprar el aparato, tienen que ser notificados inmediatamente después de haberlo desempacado. Las reparaciones a efectuar al cabo del periodo de garantía están sujetas a pago.

Volumen de la garantía

El aparato fue producido cuidadosamente según las directivas estrictas de la calidad y examinado concienzudamente antes de la entrega.

La prestación de garantía tiene validez para defectos de material o fabricación. Esta garantía no se extiende a partes del producto que están sometidas a un desgaste natural y, por lo tanto, puedan ser consideradas como piezas de desgaste (p. ej. correas trapezoidales, pilas), o a daños en partes frágiles (p. ej. interruptores). Esta garantía caduca si el producto fue dañado, utilizado impropiamente o no sometido a mantenimiento. Para un uso apropiado del producto, se han de cumplir exactamente todas las indicaciones contenidas en las instrucciones de manejo. Se tienen que evitar absolutamente fines de aplicación y manejos, de los cuales desaconsejan o advierten las instrucciones de servicio.

El producto está previsto solamente para el uso privado y no comercial. La garantía caducará en el caso de un tratamiento abusivo e impuesto, uso de la fuerza o manipulaciones que no fueron efectuadas por una filial de servicios autorizada.

Gestión en caso de garantía

Para garantizar una gestión rápida de su reclamación, le rogamos seguir las siguientes indicaciones:

• Para todas las consultas, tenga preparado por favor el resguardo de caja y el número de artículo (IAN 373868_2104) como prueba de la compra.
• Por favor, saque el número de artículo de la placa de características.
• Si surgen fallas en el funcionamiento o cualquier defecto, contacte primeramente a la sección de servicios

indicada a continuación por teléfono o vía e-mail. Se le darán otras informaciones acerca de la gestión de su reclamación.

• Tras consultar con nuestro servicio de postventa, un aparato identificado como defectuoso puede ser enviado libre de franqueo a la dirección de servicio ya conocida por usted, adjuntando el comprobante de compra (resguardo de caja) e indicando en qué consiste el defecto y cuándo surgió. Para evitar problemas de recepción y costes adicionales, utilice de todas maneras solo la dirección que se le comunicará. Asegúrese de que el envío no se efectúe sin franqueo, como mercancía voluminosa, express u otro tipo de transporte especial. Envíe por favor el aparato incluyendo todos los accesorios entregados con la compra y garantice un embalaje de transporte lo suficientemente seguro.

Servicio de reparación

Reparaciones que no están cubiertas por la garantía, las puede dejar efectuar por nuestra filial de servicio por cuenta suya. Esta le elaborará gustosamente un presupuesto.

Sólo atenderemos aparatos que hayan sido enviados en un embalaje suficiente y franqueados.

Atención: Por favor, envíe el aparato limpio, señalando el defecto a nuestra filial de servicio.

No aceptaremos aparatos que hayan sido enviados sin franqueo, como mercancía voluminosa, express u otro tipo de transporte especial.

Nos encargamos gustosamente de la eliminación de sus aparatos defectuosos enviados.

Service-Center

Servicio España

Tel.: [phone]

0,08 EUR/Min.+0,11 EUR/llamada

(tarifa normal)

(0,05 EUR/Min.+0,11 EUR/llamada

(tarifa reducida)

E-Mail: [e-mail]

IAN 373868_2104

Importador

Por favor, observe que la dirección no es una dirección de servicio. Contacte primeramente al centro de servicio mencionado arriba.

Traducción de la Declaración de conformidad CE original
Mediate la presente declaramos que Taladro de columna de la série PTBM 400 A1 Número de series 000001 - 220000 corresponde a las siguientes Directivas de la UE corrientes en su respectiva version vigente:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Para garantizar la conformidad, se aplicaron lassiguidentes normas armonizadas, asi como las normas y regulaciones sociales:
EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN 61010-1:2010/A1:2019 • EN 60825-1:2014 • EN IEC 63000:2018
El fabricante es el único responsable de expedir esta Declaración de Conformidad:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 05.11.2021	Christian Frank (Apoderado de documentación)

• El objeto de la declaración arriba descripto cumple con las directrices de la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la realización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

Estado de las informaciones: 10/2021

Ident.-No.: 72033017102021-8
