Typ produktu	Stojanová vrtačka (sloupová vrtačka)
Značka	AquaPur
Model	IAN 373868
Příkon (S1)	350 W
Příkon (S6 40%)	400 W
Jmenovité vstupní napětí	230 V ~, 50 Hz
Otáčky naprázdno	600 – 2650 min⁻¹
Sklíčidlo	B16 (1,5 mm až 13 mm)
Zdvih vřetena	50 mm
Hmotnost (včetně příslušenství)	13,3 kg
Třída ochrany	II
Stupeň krytí	IPX0
Laser	Třída 2, vlnová délka 650 nm, výkon < 1 mW
Napájení laseru	2 baterie AAA 1,5 V
Vrtatelné materiály	Kov, dřevo, plast, dlaždice
Určené použití	Kutilství (neprofesionální)
Hladina akustického tlaku (LpA)	75,8 dB(A), KpA = 3 dB
Hladina akustického výkonu (LWA)	88,8 dB(A), KWA = 3 dB
Údržba a čištění	Čistěte měkkým kartáčkem, štětcem nebo hadříkem; vysajte piliny; mažte pohyblivé části; nepoužívejte chemikálie
Bezpečnost	Nouzové zastavení (červené tlačítko), kryt převodovky s blokovacím spínačem, ochranné zařízení, laser třídy 2 (nedívejte se do paprsku)
Náhradní díly a opravitelnost	K dispozici na www.grizzlytools.shop; opravu provádí autorizovaný servis
Záruka	3 roky (Francie a Belgie)

Často kladené otázky - IAN 373868 AQUAPUR

Jak změnit rychlost otáčení ?

Povolte šroub zajišťující kryt převodovky, otevřete kryt, odšroubujte pojistné matice motorové jednotky, posuňte jednotku pro uvolnění klínového řemene, nasaďte řemen na požadovanou kombinaci řemenic (viz tabulka rychlostí), poté zašroubujte a zavřete.

Jak vyměnit vrták ?

Odpojte přístroj. Zvedněte ochranné zařízení. Povolte čelisti sklíčidla pomocí klíče na sklíčidlo, vyjměte starý vrták, vložte nový a utáhněte. Vraťte klíč na jeho místo a sklopte ochranné zařízení.

Jak nastavit hloubku vrtání ?

Povolte seřizovací šroub dorazu hloubky. Spusťte vřeteno až k obrobku. Otáčejte stupnicí, dokud červená šipka neukáže požadovanou hloubku, poté šroub utáhněte.

Co dělat, když přístroj nefunguje ?

Zkontrolujte síťové napětí a pojistky. Ujistěte se, že je kryt převodovky správně zavřen (nouzový vypínač). Pokud problém přetrvává, kontaktujte servis.

Jak seřídit laser ?

Vyvrtejte zkušební otvor do kusu dřeva. Zapněte laser pomocí vypínače. Otáčejte oběma regulátory, dokud laserový kříž není zarovnán s vyvrtaným otvorem.

Jaké jsou důležité bezpečnostní pokyny ?

Noste ochranné brýle a chrániče sluchu. Svažte dlouhé vlasy, nenošte rukavice. V případě potřeby použijte nouzové zastavení. Nedívejte se přímo do laserového paprsku.

Jak udržovat vrtačku ?

Po každém použití čistěte přístroj měkkým kartáčem a vysavačem. Pravidelně mažte pohyblivé části. Nečistěte pod tekoucí vodou a nepoužívejte agresivní čisticí prostředky.

Jaké materiály mohu vrtat ?

Stojanová vrtačka je určena pro vrtání kovu, dřeva, plastu a dlaždic s vrtáky o průměru 1,5 až 13 mm.

Jak vyměnit baterie laseru ?

Vypněte laser. Otevřete prostor pro baterie posunutím zámku nahoru. Vyměňte baterie (2× AAA) s ohledem na polaritu. Zavřete prostor.

Kde najdu náhradní díly ?

Náhradní díly a příslušenství jsou k dispozici na webu www.grizzlytools.shop. Můžete také kontaktovat servis telefonicky (viz návod).

NÁVOD K OBSLUZE IAN 373868 AQUAPUR

Překlad originálního provozního návodu

DK

Bænkboremaskine

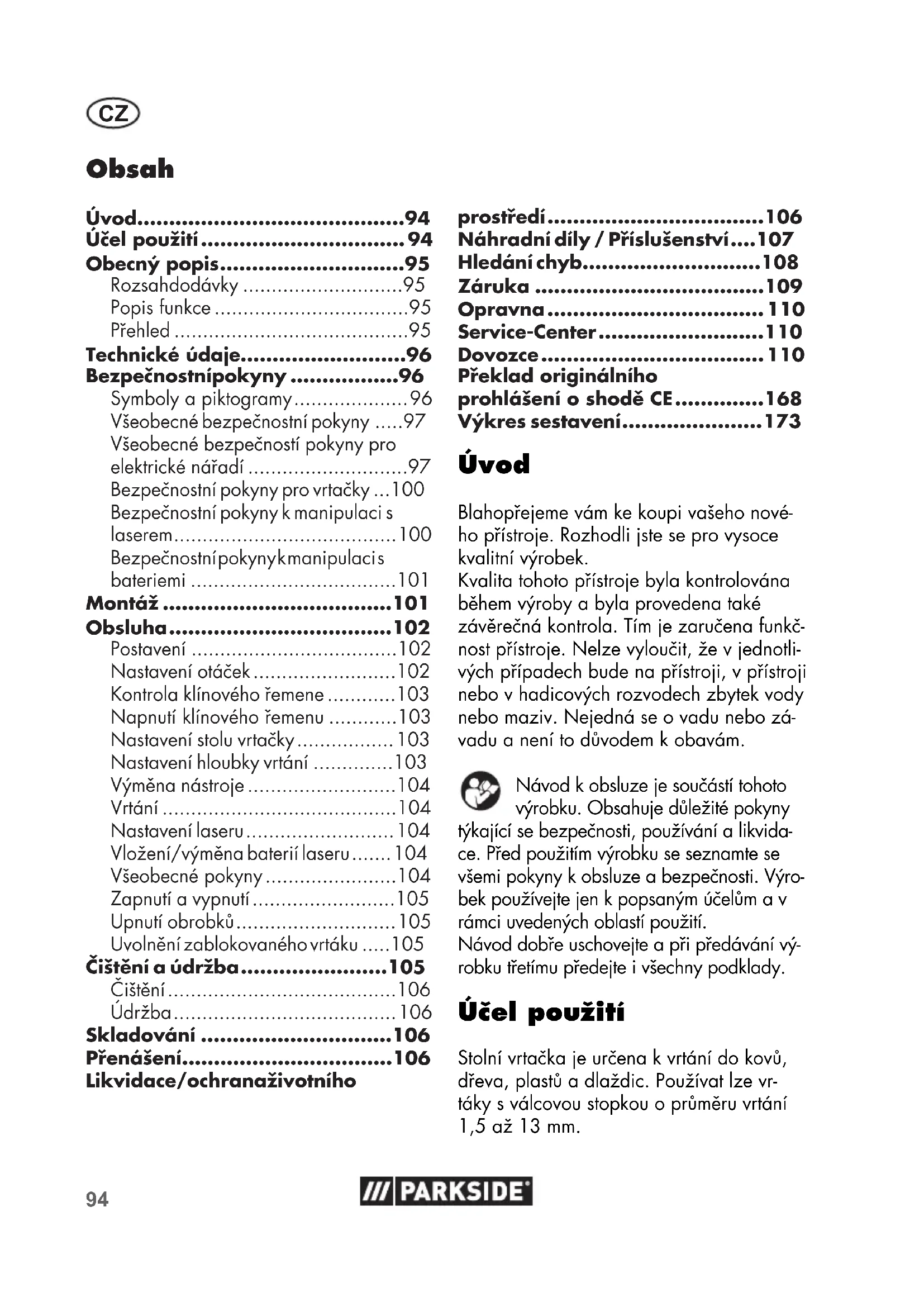

CZ Překlad originálního provozního návodu Strana

SK Preklad originálneho návodu na obsluhu Strana

Bezpečnostní pokyny 96

Symboly a piktogramy. 96

Všeobecné bezpečnostní pokyny.....97

Všeobecné bezpečnostní pokyny pro elektrické nářadí 97

Bezpečnostní pokyny pro vrtáčky ... 100

Bezpečnostní pokyny k manipulaci s laserem. 100

Bezpečnostní pokyny k manipulaci s bateriemi 101

Montáž 101

Obsluha 102

Postavení 102

Nastavení otáček 102

Kontrola klínového řemene 103

Napnutí klínového řemenu 103

Nastavení stolu vrtačky 103

Nastavení hloubky vrtání 103

Výměna nástroje 104

Vrtání 104

Nastavení laseru 104

Vložení/výměna baterií laseru.....104

Všeobecné pokyny. 104

Zapnutí a vypnutí 105

Upnutí obrobku 105

Uvolnění zablokovaného vrtáku ....105

Čištění a údržba. 105

Čištění 106

Údržba 106

Skladování 106

Přenášení 106

Likvidace/ochrana životního

prostředí 106

Náhradní díly / Příslušenství....107

Hledání chyb. 108

Záruka 109

Opravna 110

Service-Center. 110

Dovozce 110

Překlad originálního prohlášení o shodě CE......168

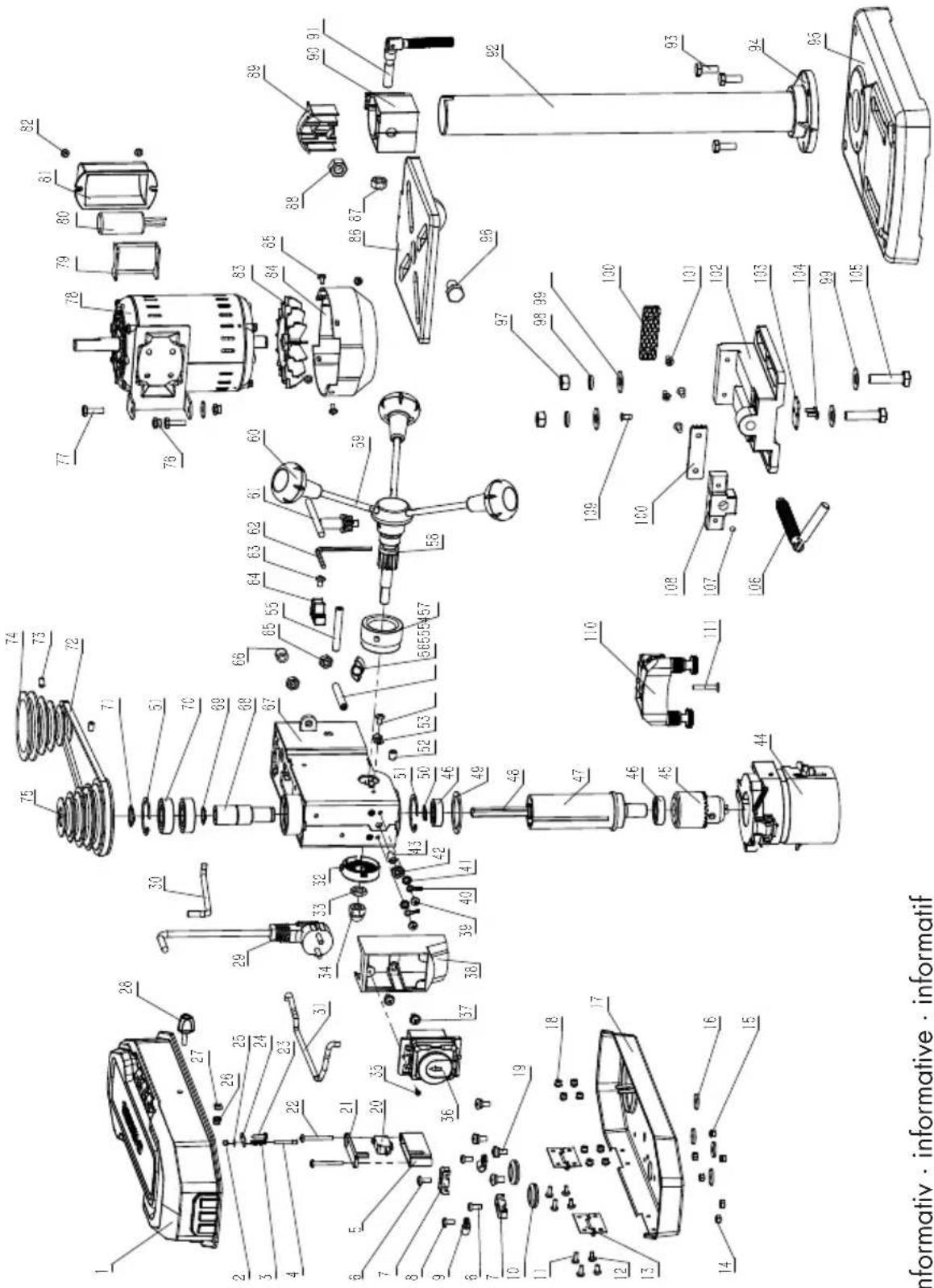

Výkres sestavení. 173

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech bude na přístroji, v přístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny

týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předávejte i všechny podklady.

Účel použití

Stolní vrtačka je určena k vrtání do kovu, dřeva, plastu a dlaždic. Používat lze vrtáky s válcovou stopkou o průměru vrtání 1,5 až 13 mm.

Přístroj je určen pro použití domácími kutil-y. Není určen pro nepřetržité komerční využívání. Přístroj není určen k používání osobami mladšími 16 let. Osoby nad 16 let smějí přístroj používat pouze pod dohledem. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na přední a zadní vyklopné stránce.

Rozsah dodávky

Přístroj vybalte a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

• základní deska
• vrtací stůl
• trubkový sloupek, motorová jednotka
• 3 zdvihací vrtací ramena
• ochranné zařízení
• upínací vložka
• klíč upínací vložky
• klíč s vnitřním šestihranem - svěrák
• laser
• 2 x 1,5 V baterie AAA
• 5x montážní šroub 2 × matice 4 x podložky 2x pružná podložka
• návod k obsluze

Popis funkce

Funkce obslužných částí je popsána následovně.

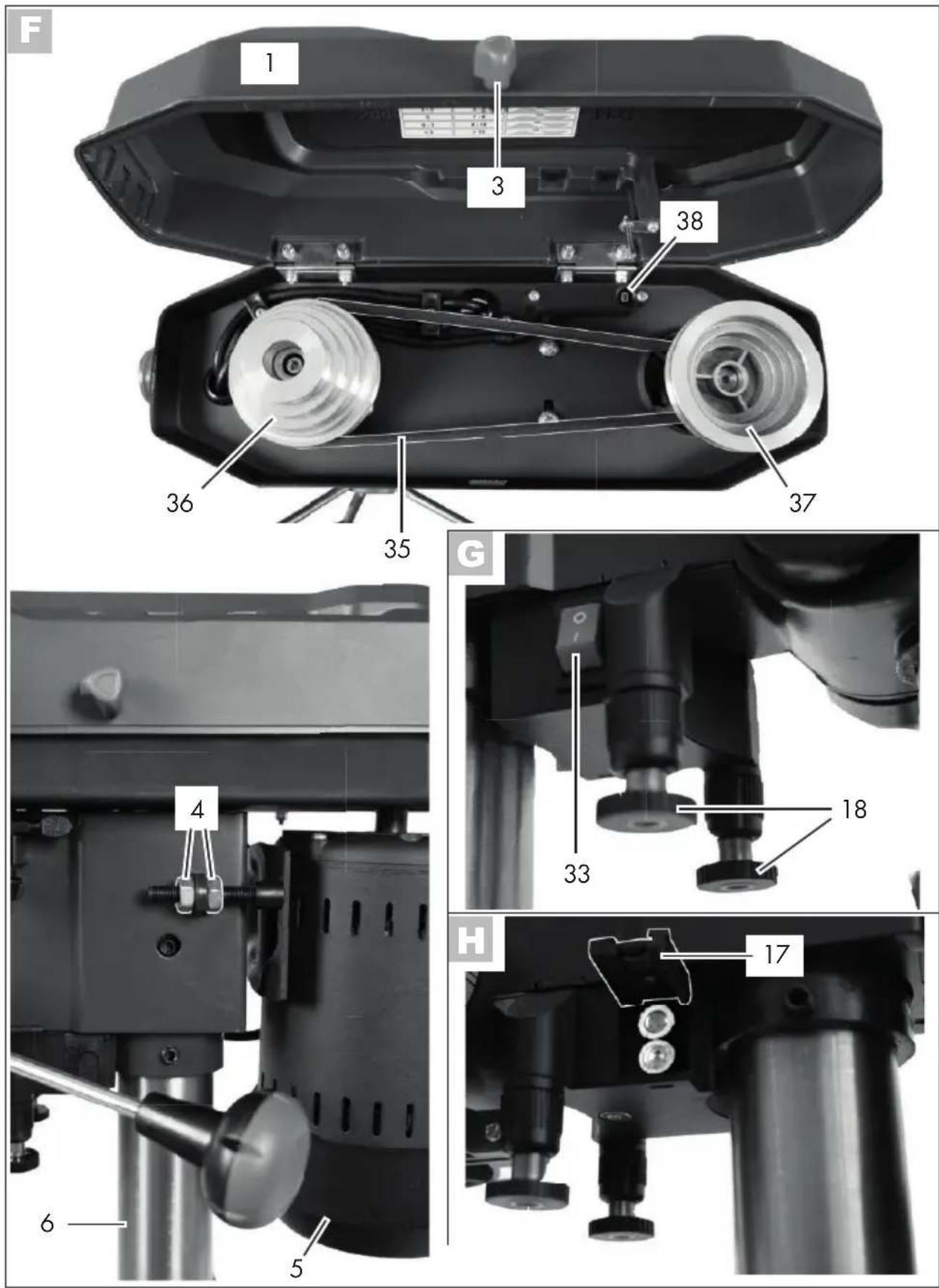

Přehled

A 1 kryt převodovky

2 držák na klíč upínací vložky a klíč s vnitřním šestihranem 3 záverný šroub krytu převodovky 4 zajišťovací matice motorové jednotky 5 motorová jednotka 6 trubkový sloupek 7 záverník 8 3 montážní šrouby 9 základní deska 10 stavěcí šroub, stůl vrtačky sklon 11 montážní šrouby svěrák 12 stůl vrtačky 13 svěrák 14 upínací čelisti 15 úhlové měřítko 16 upínací šroub, motorová jednotka 17 přihrádka na baterie laseru 18 regulátor laseru 19 upínací šroub, ochranné zařízení 20 vrtací vřeteno 21 upínací vložka 22 zdvihák vrtací rameno 23 ochranné zařízení 24 nouzový vypínač 25 vedení ručního vřetene 26 víko, nouzový vypínač 27 vypínač 28 zapínač 29 hloubkový doraz se stupnicí 30 stavěcí šroub hloubkového dorazu 31 klíč upínací vložky 32 klíč s vnitřním šestihranem 33 zapínač/vypínač laseru

D 34 upevňovací šroub laseru

35 klínový řemen

36 hnací kotouč na straně vřetene

37 hnací kotouč na straně motoru 38 blokovací spínač

Technické údaje

Stolní vrtačka ....... PTBM 400 A1

Jmenovité vstupní napětí U 230 V~, 50 Hz Příkon chodu naprázdno P ...350 W (S1) Příkon .400°W (S6 40%)*

Otáčky naprázdno (n)

Vřeteno 600-2650 min

Motor 1400 min-1

Třída ochrany

Druh ochrany. IPX0

Hmotnost (s příslušenstvím) 13,3 kg upínací vložka ...B16 (1,5 mm až 13 mm) zdvih vřetene ...50 mm

Velikost obrobku......max. 60 mm Laser

Třída laseru 2

Vlnová délka laseru. 650 nm

Výkon laseru P₀ .<1 mW

Spotřeba energie

Laserový modul: 2 × 1,5 V Micro (AAA)

Hladina akustického tlaku (LpA): 75,8 dB(A); KpA = 3 dB. Hladina akustického výkonu (LWA)

měřená 88,8 dB(A); KWA = 3 dB

• Po době nepřetržitého provozu 4 minuty pod zátěží se pak přístroj musí 6 minut chladit při chodu naprázdno, jinak by došlo k jeho přehřátí.

Hladina hluku a vibrací byla stanovena dle norem a předpisů uvedených v prohlášení o shodě.

Uvedená hodnota emisí hluku byla měřena pomocí standardizované zkušební metody a lze ji použít k porovnání jednoho elektrického nástroje s jiným.

Uvedená hodnota emisí hluku může být také použita k předběžnému odhadu zatížení.

Výstraha:

Hodnoty emisí hluku se mohou během skutečného používání elektrického nástroje lišit od udávaných hodnot v závislosti na způsobu, jakým je elektrický nástroj používán, a především pak podle typu zpracovávaného obrobku.

Je nezbytné stanovit bezpečnostní opatření na ochranu operátora na základě odhadu zatížení při skutečných podmínkách používání.

Bezpečnostní pokyny

Pozor! Při používání elektrických nástrojů je třeba pro ochranu proti elektrickému úderu, nebezpečí poranění a požáru dbát na následující zásadní bezpečnostní opatření.

Před používáním tohoto elektrického přístroje si přečtěte tyto pokyny. Bezpečnostní pokyny uchovávejte na vhodném místě.

Symboly a piktogramy

Symboly na přístroji:

Pozor!

Pozor! Nebezpečí úrazu elektrickým proudem! Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze sítě.

Přečtěte si návod k použití!

Používejte ochranu sluchu.

Používejte ochranu očí.

Dlouhé vlasy nenoste volné. Používejte síťku na vlasy.

Nenoste rukavice.

Nebezpečí poranění otáčejícím se nástrojem! Udržujte ruce v dostatečné vzdálenosti.

Elektrické přístroje nepatří do domovního odpadu.

Pozor! Laserové záření.

Nedívejte se do paprsku!

Třída laseru 2

		(U/min):0 (mm):0
<3	<4	2650
3-4	5-6	1800
5	7-8	1300
6-8	9-10	900
>8	>10	600

Tabulka otáček

Symboly v návodu:

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Připojte zařízení k síťovému napětí.

Vytáhněte síťovou zástrčku.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Pozor! Horký povrch. Hrozí nebezpečí popálení.

Ocel

Dřevo

Všeobecné bezpečnostní pokyny

Pozor! Při používání elektrických nástrojů je třeba pro ochranu proti elektrickému úderu, nebezpečí poranění a požáru dbát na následující zásadní bezpečnostní opatření.

Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce, prohlédněte si obrázky a technické údaje, které jsou dodávány k tomuto elektrickému nářadí. Pochybení při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, popálení a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sítě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ:

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.

b) Nepracujte s elektrickým nástrojem v okolí ohroženém vý

buchem, v kterém se nacházejí hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach anebo páry.

c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdálené od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem. 2) ELEKTRICKÁ BEZPEČNOST: a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení s elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu. b) Vyvarujte se tělesnému kontaktu s uzemněnými povrchy, jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko elektrického úderu, když je vaše tělo uzemněné. c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu. d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdálený od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu. e) Když pracujete s elektrickým nástrojem pod širým nebem,

pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast zmenšuje riziko elektrického úderu.

f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu RCD (Residual Current Device) s reakčním proudem nepřesahujícím 30 mA. Používání ochranného vypínače chybového proudu RCD snižuje riziko elektrického úderu. 3) BEZPEČNOST OSOB: a) Buďte pozorní, dbejte na to, co děláte, a pusťte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unavení anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním. b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění. c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

d) Odstraňte nastavovací nástroje nebo šroubováky dříve, než elektrický nástroj zapnete. Nástroj nebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním. e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj. f) Noste vhodný oděv. Nenoste žádné volné oblečení ani šperky. Udržujte vlasy, oděv a rukavice vzdálené od pohybujících se částí. Volné oblečení, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi. g) Lze-li namontovat zařízení na odsávání nebo zachytávání prachu, musí se takové zařízení namontovat a správně použít. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu. h) Držadla a uchopné plochy udržujte v suchém a čistém stavu bez stop oleje a mastnoty. Kluzká držadla a kluzké uchopné plochy neumožňují bezpečné ovládání a kontrolu elektrického nářadí v neočekávaných situacích. 4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEKTRICKÉHO NÁSTROJE: a) Nepřetěžujte tento nástroj. Použijte pro svou práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji. b) Nepoužívejte žádné elektrické

nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor před jakýmkoliv seřizováním, výměnou nástroje nebo odložením nářadí. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje. d) Uložte nepoužívaný elektrický nástroj mimo dosah dětí. Nepřenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené nebo tyto pokyny nečetly. Elektrické nástroje jsou nebezpečné, když je používají nezkusené osoby. e) Údržbu elektrického nářadí a používaného nástroje provádějte s maximální pečlivostí. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neviznou, jestli jsou části zlomené nebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích. f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou. g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určen, může vést k nebez-

pečným situacím.

h) Držadla a uchopné plochy udržujte v suchém a čistém stavu bez stop oleje a mastnoty. Kluzká držadla a kluzké uchopné plochy neumožňují bezpečné ovládání a kontrolu elektrického nářadí v neočekávaných situacích. 5) Servis: a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

Bezpečnostní pokyny pro vrtáčky

a) Vrtačka musí být zajištěna. Nesprávně připevněná vrtačka se může pohybovat nebo převrátit, což může způsobit zranění. b) Obrobek se musí upnout nebo upevnit na podložku pod obrobkem. Nevrtejte do obrobků, které jsou příliš malé na to, aby mohly být bezpečně upnuty. Držení obrobku rukou může vést ke zranění. c) Nenoste rukavice. Rukavice se mohou zachytit do rotujících částí nebo odvrtaných třísek a způsobit zranění. d) Když je elektrické nářadí v chodu, mějte své ruce mimo oblast vrtání. Kontakt s rotujícími částmi nebo vrtnými třískami může vést ke zranění. e) Vrtací nástroj se musí otáčet, než jej přiložíte na obrobek. Jinak se může vrtací nástroj zachytit v obrobku a způsobit neočekávaný pohyb obrob

ku a zranění.

f) Pokud se vrtací nástroj zablokuje, přestaňte tlačit směrem dolů a vypněte elektrický nástroj. Prozkoumejte a odstraňte příčinu zablokování. Zablokování může způsobit neočekávaný pohyb obrobku a zranění osob. g) Zamezte dlouhým třískám při vrtání pravidelným přerušováním tlaku směrem dolů. Ostré kovové třísky se mohou zachytit a způsobit zranění. h) Nikdy neodstraňujte třísky z vrtané oblasti, pokud je elektrický nástroj v chodu. K odstranění třísek odsuňte vrtací nástroj od obrobku, vypněte elektrický nástroj a počkejte, až se vrtací nástroj zastaví. K odstranění třísek použijte pomocné prostředky, jako je kartáč nebo hák. Kontakt s rotujícími částmi nebo vrtnými třískami může vést ke zranění. i) Přípustné otáčky vyměnitelných nástrojů s omezovacími otáčkami musí být minimálně tak vysoké jako maximální otáčky uvedené na elektrickém nástroji. Příslušenství otáčející se rychlostí, která překračuje povolené otáčky, se může zlomit a poletovat.

Bezpečnostní pokyny k manipulaci s laserem

• Pozor: Laserové záření, nedívejte se do paprsku, laser třídy 2 - Laser nesměrujte na zrcadlící plochy.
• Označení a výstražné upozornění se nachází vedle vedení ručního vřetena (25).

Bezpečnostní pokyny k manipulaci s bateriemi

Vždy dbejte na to, aby byly baterie vloženy se správnou polaritou (+ a -), jak je uvedeno na baterii. - Nezkratujte baterie. - Nenabíjejte baterie, které nelze nabíjet. Baterie nepřehřívejte! - Nekombinujte staré a nové baterie ani baterie různého typu či od různých výrobců! Vždy vyměňte celou sadu baterií najednou. - Vybité baterie neprodleně vyjměte z přístroje a řádně zlikvidujte! Baterie nezahřívejte! - Přímo na bateriích nesvařujte ani nepájejte! Baterie nerozebírejte! Baterie nedeformujte! Baterie nevhazujte do ohně! Baterie skladujte mimo dosah dětí. - Bez dohledu nedovolte dětem, aby měnily baterie! - Neskladujte baterie v blízkosti ohně, sporáků nebo jiných zdrojů tepla. Nepokládejte baterie pod přímé sluneční záření, nepoužívejte ani neskladujte je ve vozidlech za horkého počasí. - Nepoužité baterie skladujte v původním obalu a udržujte je v bezpečné vzdálenosti od kovových objektů. Vybalené baterie nesměšujte ani je neskladujte zpřeházené u sebe! Mohlo by dojít ke zkratování baterie, a tím také k úrazu, popáleninám nebo dokonce k požáru. Baterie vyjměte ze zařízení, nebude-li zařízení po delší dobu používáno, a to s výjimkou nouzových případů! - Na vyteklé baterie NIKDY nesahejte bez příslušné ochrany. Potřísní-li uniklá tekutina pokožku, je vhodné pokožku v tomto místě ihned opláchnout tekoucí vodou. V žádném případě nedopustře,

aby se tekutina dostala do očí či úst. V takovém případě ihned vyhledejte lékaře. - Před vložením baterií očistěte kontakty baterie a také protikontakty v zařízení.

Montáž

Stolní vrtačka je dodávána v rozmontovaném stavu. Suchým hadrem nejdříve očistěte trubkový sloupek (6), základní desku (9), stůl vrtačky (12), svěrák (13) a upínací vložku (21).

1. Trubkový sloupek (6) zasuňte do základní desky (9).

Červené značení na patě sloupové trubky (6) a prohloubenina v základní desce (9) se musí shodovat.

Přišroubujte trubkový sloupek (6) pomocí tří dodávaných šestihranných šroubů (8) (velikost 13 mm) k základní desce (9). Šrouby (8) mírně utáhněte tak, aby se závity nevytrhávaly ze základní desky (9).

1. Nasaďte stůl vrtačky (12) na trubkový sloupek (6). Přesuňte stůl vrtačky (12) do spodní polohy. Upevněte stůl vrtačky (12) šroubíkovým šroubem (7) do spodní polohy.

1. Položte svěrák (13) na stůl vrtačky (12). Přišroubujte jej pomocí dodávaných montážních šroubů (11) (velikost 17 mm), spolu s podložkou a pérovou podložkou, ve znázorněném pořadí ke stolu vrtačky (12).

Oba montážní šrouby (11) by měly ležet diagonálně proti sobě.

1. Nasaďte motorovou jednotku (5) na trubku sloupku (6). Zajistěte motorovou jednotku (5) oběma

upínacími šrouby (16) na boku pomocí dodaného klíče s vnitřním šestihranem (32).

1. Našroubujte tři zdvihací vrtací ramena do vedení vřetene (25). Tři zvedací ramena vrtného vřetene utáhněte pevně otevřeným klíčem (otvor klíče 6).
2. Povolte regulační šroub hloubkového dorazu (30).

1. Namontujte laser pomocí upevňovacího šroubu (34) na motorovou jednotku (5). Dbejte na to, aby se přihrádka na baterie (A 17) nacházela na straně vedení ručního vřetena (A 25).
2. Nasaďte ochranné zařízení (23) na horní díl vrtacího vřetene (20).
3. Upínacím šroubem (19) zafixujte ochranné zařízení (23).
4. Vyklopte ochranné zařízení (23) směrem vzhůru. Nasaďte upínací vložku (21) na kužel vrtacího vřetene (20). Zajistěte upínací vložku (21) tím, že několikrát zlehka udeříte na špičku upínací vložky. K tomu použijte plastové kladivo.

Obsluha

Pozor! Nebezpečí poranění!

Dbejte na to, abyste měli dostatek místa pro práci a neohrozili ostatní osoby.

• Před uvedením do provozu musí být řádně namontovány všechny kryty a ochranná zařízení.
• Než začnete přístroj nastavovat, vytáhněte síťový kabel ze zásuvky.

Postavení

Stolní vrtačku postavte na pevnou plochu. Před uvedením do provozu přišroubujte stroj k podkladu. Za tím účelem použijte čtyři otvory v základní desce (9).

Nastavení otáček

1. Povolte záverný šroub (3) krytu převodovky (1).
2. Otevřete kryt převodovky (1).
3. Povolte obě zajišťovací matice (4) motorové jednotky (5) klíčem s otvorem (velikost 14 mm, není součástí dodávky).
4. K uvolnění klínového řemene (35) mírně posuňte motorovou jednotku (5) směrem k trubkovému sloupku (6).
5. K dosažení zadaného počtu otáček položte klínový řemen (35) na vhodnou kombinaci:

(U/min):

2650

1800

1300

900

600

1. Zajišťovací matice (4) opět pevně našroubujte a klínový řemen napněte tak, aby se motorová jednotka (5) zatlačila dozadu. Klínový řemen (35) je správně napnut, když jej lze zatlačit o cca 1 cm.
2. Zavřete kryt převodovky (1). Zafixujte závěrný šroub krytu převodovky (3).

Kryt převodovky (1) je vybaven bezpečnostním spínačem (38).

Není-li kryt převodovky (1) správně uzavřen, nelze zařízení zapnout.

Kontrola klínového řemene

1. Povolte závěrný šroub (3) krytu převodovky (1).
2. Otevřete kryt převodovky (3).
3. Zkontrolujte napnutí klínového řemene (35).
4. Klínový řemen (35) je správně napnutý, když jej lze zlehka promáčknout.
5. Zkontrolujte, zda se na klínovém řemenu (35) nenacházejí trhliny, zářezy nebo jiná poškození.
6. Zavřete kryt převodovky (1). Utáhněte závěrný šroub krytu převodovky (3).

1. Uvolněte závěrný šroub krytu převodovky (3).
2. Otevřete kryt převodovky (1).
3. Povolte obě zajišťovací matice (4) motorové jednotky (5) klíčem s otvorem (velikost 14 mm, není součástí dodávky).

Povolte obě zajišťovací matice (4) motorové jednotky (5) klíčem s otvorem (velikost 14 mm, není součástí dodávky).

1. Zajistovací matici (4) opět pevně našroubujte a klínový řemen napněte tak, aby se motorová jednotka (5) zatlačila dozadu. Klínový řemen (35) je správně napnutý, když jej lze zatlačit o cca 1 cm.
2. Zavřete kryt převodovky (1). Utáhněte závěrný šroub krytu převodovky (3).

Nastavení stolu vrtačky

1. Uvolněte upínací šroub (7).
2. Přesuňte stůl vrtačky (12) do požadované výšky.
3. Vyklopte stůl vrtačky (12) do požadované polohy.
4. Upínacím šroubem (7) opětovně zafixujte stůl vrtačky (12).
5. Stůl vrtačky (12) můžete nastavit i pod určitým sklonem. Toho dosáhnete uvolněním upínacího šroubu (10) (otvor klíče 19) pod stolem vrtačky. Nakloňte stůl vrtačky (12) do požadovaného sklonu až do max 45° doprava či doleva a stůl vrtačky (12) opět zafixujte upínacím šroubem (10).

Nastavení hloubky vrtání

1. Povolte regulační šroub hloubkového dorazu (30).
2. Spusťte vrtací vřeteno (20) s namontovaným nástrojem na obrobek.
3. Otáčejte stupnicí, dokud červená značkovací šipka, namontovaná na motorové jednotce (5), neukazuje na nulovou čáru stupnice.
4. Nyní otočte stupnici na požadovanou hloubku vrtu a stavěcí šroub (30) opět pevně utáhněte.
5. Vrtací vřeteno (20) opět zaveďte do jeho výchozí pozice.

Výměna nástroje

Před výměnou nástroje vytáhněte zástrčku ze zásuvky. Tímto předejdete neúmyslnému spuštění.

1. Vyklopte ochranné zařízení (23) směrem vzhůru.
2. Uvolněte přidržné čelisti upínací vložky (21) pomocí klíče upínací vložky (31) z držáku (2).
3. Vyjměte nástroj.
4. Nasaďte nový nástroj.
5. Upněte přidržné čelisti upínací vložky (21) pomocí klíče upínací vložky (31).
6. Klíč sklíčidla pro vrták (31) opět upevněte na držáku (2).
7. Zkontrolujte, zda je nástroj upnutý ve středové poloze.
8. Zaklapněte ochranné zařízení (23) směrem dolů.
9. Pro kontrolu vystředěného běhu vrtáku proveďte krátký zkušební chod.

V žádném případě nezapomeňte sejmout klíč upínací vložky (31).

Vrtání

1. Zapněte zařízení.
2. Otočte zdvihací vrtací ramena proti směru hodinových ručiček.
3. Upínací vložka (21) se spustí dolů.
4. Do obrobku vrtejte s priměřeným posuvem a do požadované hloubky.
5. Věnujte pozornost nezbytnému zlámání třísek na cestě do požadované hloubky vrtání.
6. Uveďte nástroj pomalu zpět na polohu dorazu.

Nastavení laseru

Pozor! - laserové záření. Nedívejte se do paprsku. Odvraťte hlavu nebo zavřete oči, abyste se vyhnuli pohledu do laserového paprsku. Nebezpečí poranění očí.

K nastavení laseru použijte odřezek dřeva, které již nepotřebujete.

1. Upnutý obrobek minimálně navrtejte. Nezměňte polohu obrobku, dokud není laser nastaven.
2. Zapněte laser na zapínacím/vypínacím laseru (33).
3. Nastavte laserový kříž na místo, kde byl obrobek navrtán otáčením obou regulátorů (18).

Vložení/výměna baterií laseru

1. Vypněte laser.
2. Otevřete přihrádku na baterie laseru (17) posunutím západky směrem nahoru a otevřením přihrádky.
3. Vložte baterie podle polování, které je vyznačeno na víku.
4. Zavřete a zablokujte přihrádku na baterie (17).

Všeobecné pokyny

Na životnost nástroje mají vliv rychlost posuvu a otáčky.

• Řezná rychlost se určuje na základě otáček vrtacího vřetene a průměru nástroje.
• Proto zásadně platí, že čím větší je průměr nástroje, tím nižší otáčky je nutné nastavit.
• Při vyšší pevnosti obrobku je nutné zvýšit řezný tlak.
• Opakovaným zpětným vytažením nástroje zajistíte snazší odvádění třísek.
• Odvádění třísek je obzvláště ztíženo při hlubokém vrtání. V takovém případě omezte posun a otáčky.
• Abyste předešli nadměrnému opotřebení ostří nástroje, je nutné otvory o průměru větším než 8,0 mm předvrtat nástrojem o menším průměru.

Zapnutí a vypnutí

Ujistěte se, zda se napětí síťové přípojky shoduje s údaji na typovém štítku na přístroji.

Připojte zařízení k síťovému napětí.

Pozor! Před zapnutím stroje sklopte ochranné zařízení (23) směrem dolů.

Zapnutí:

1. Vyklopte víko (26) nouzového vypínače (24).
2. Stiskněte zapínač (28).
3. Zavřete víko (26) nouzového vypínače (24).

Vypnutí:

1. Vyklopte víko (26) nouzového vypínače (24).
2. Stiskněte vypínač (27).
3. Zavřete víko (26) nouzového vypínače (24).

Nouzové vypnutí:

Stiskněte nouzový vypínač (24).

K opětovnému spuštění přístroje stiskněte po vypnutí nouzového vypínače zapínač (28).

Upnutí obrobků

Opracovávejte pouze obrobky, které lze bezpečně upnout mezi upínací čelisti (14). Obrobek nesmí být příliš poddajný. Jinak nelze zajistit bezpečné upnutí.

Obrobek však nesmí být ani příliš malý či příliš velký.

• Zásadně zvolte přímé řezné posuvy, aby byly třísky odváděny co možná nejsnáze.
• Uvízne-li nástroj v obrobku, vypněte zařízení a vytáhněte síťovou zástrčku. Otočte nástroj na upínači i vložce proti směru hodinových ručiček s malým škubnutím - tím zlomíte třísku a nástroj opět uvolníte.
• Dojde-li během opracování ke zlomení nástroje, vypněte zařízení a vytáhněte síťovou zástrčku. Pomocí kleští odstraňte zlomený vrták, abyste předešli nekontrolovatelnému odmrštění vrtáku.

Čištění a údržba

Před jakýmkoli nastavením, údržbou nebo opravou vytáhněte napájecí kabel.

Práce, které nejsou popsány v tomto návodu k obsluze, přenechte odbornému servisu. Používejte pouze originální díly. Před jakoukoliv údržbou nebo čištěním nechte přístroj vychladnout. Hrozí nebezpečí popálení!

Před každým použitím přístroje zkontrolujte případné zjevné vady, jako jsou uvolněné, opotřebované nebo poškozené součásti, a

také správné usazení šroubů nebo jiných součástí. Poškozené díly vyměňte.

Čištění

Nepoužívejte čisticí prostředky ani rozpouštědla. Chemické látky mohou poškodit plastové části přístroje. Přístroj nikdy nečistěte pod tekoucí vodou.

• Spotřebič řádně vyčistěte po každém použití. Vyčistěte ventilační otvory a povrch přístroje měkkým kartáčkem, štětcem nebo hadříkem.
• Odstraňte třísky, prach a nečistoty případně pomocí vysavače.
• Pravidelně namažte pohyblivé součásti.
• Nedovolte, aby se na spínač, klínový řemen, hnací kotouče a zdvihací vrtací ramena dostalo mazivo.

Údržba

Přístroj je bezúdržbový.

Skladování

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.
• Přemístění přístroje na krátkou vzdálenost mohou provádět dvě osoby. Přemístění přístroje na delší vzdálenosti se zásadně musí provádět za pomoci přepravních prostředků.

Přenášení

Stolní vrtačku nepřenášejte za motorovou jednotku.

Pozor! Horký povrch. Hrozí nebezpečí popálení. Zařízení přepravujte, až když se motorová jednotka (A 5) zcela ochladila.

Stolní vrtačku přenášejte pokud možno ve dvou osobách. Jednou rukou uchopte základní desku (A 5) a druhou stabilizujte zařízení na krytu převodovky (A 1).

Likvidace / ochrana životního prostředí

Vyjměte akumulátor z nástroje a přiveďte nástroj, akumulátor, příslušenství a obal k recyklaci odpovídající životnímu prostředí.

Elektrické přístroje nepatří do domovního odpadu.

• Odevzdejte je ve sběrně šrotu. Použité plastové a kovové díly mohou být roztříděny podle druhu a pak zavezeny k recyklaci. V případě dalších dotazů se obraťte na servisní středisko. Zlikvidujte akumulátory podle místních předpisů. Odevzdejte akumulátory ve sběrně pro staré baterie, kde se přivedou k recyklaci s ohledem na životní prostředí. Zeptejte se ohledně tohoto svého místního likvidátora odpadu anebo v našem servisním středisku.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Service-Center“ strana 110). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.

Poize Námod obsluze	Poizec k Vykres sestaveni	Popis	Číso	objednávky
A 6	92,94	trubkový sloupek	91104521
A 12	86-91,96	stål vrtacky, kompletní	91104522
A 13	97-109	svěrák		91103342
A 21	45	upínací vložka		91103343
A 23	44	ochranné zařizení, kompletní		91103336
A 25	59-60	zdvihacími vrtacími rameny x3		91104525
A 31	61	klič upínací vložky		91104510
F 35	72	klinový šreten		91103345
	11-13	závěs krytu šremene		91103346
	110	laser		91099350

Hledání chyb

Problém Możná príčina Odstraněni chyb
Zařízení se nerozběhne	Chybí sítové napěti Zareagovala domovné pojistka	Zkontrolujte elektrickou zá-suvku, napájecí kabel, ve-dení, sítovou zástrčku, popř. nechte opravit kvalifikovaným elektrárěrem Zkontrolujte domovné pojistku
	Zapínač (28) /vypínač (27) jsou vadné	Oprava prostřednictvím zákaz-nického servisu
	Závada motoru	Oprava prostřednictvím zákaz-nického servisu
Silné vibrate	Motorová Jednotka (5) není zafixována	Zkontrolujte napnutí klinového šemenu a utáhněte zajistovací matice (4)
	Nástroj není upnutý na střed	Zkontrolujte nástroj (21) v upírací vložce
Hlasitý pištivý zvuk	Klínový šeren je príliš Zkontrolujte napnutí klinového
	Klínový šeren (35) je poskozený	Zkontrolujte klinový šeren (35)
	Hnaci kotouč je poskozen Zkontrolujte hnaci kotouče
Laser nefunguje Baterie	vybité	Výměna baterií (viz „Laser Výměna baterií")

Záruka

Vážení zákazníci,

Na tento přístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přísluší zákonná práva.

Tato zákonná práva nejsou omezena námi níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. klínový řemen, baterie), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání, neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti prosím postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 373868_2104).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s přiložením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo,

přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabaleny a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný zvláštní druh zásilky.

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Technické údaje. 113

Bezpečnostné pokyny 113

Symboly a grafické znaky 114

Všeobecné bezpečnostné upozornenia. 114

Všeobecné bezpečnostné pokyny pre elektrické náradie......114

Bezpečnostné pokyny pre vŕtačky .117

Bezpečnostné pokyny pre prácu s batériami 118

Montáž 118

Obsluha 119

Umiestnenie 119

Voľba otáčok 119

Kontrola klinového remeňa 120

Napnutie klinového remeňa 120

Prestavenie stola vŕtačky 120

Predvoľba hĺbky vŕtania 120

Výměna nástroje 121

Vrtání 121

Nastavení laseru 121

Vložení/výměna baterií laseru......121

Návod k obsluze je součástí tohoto produktu. Obsahuje důležitá upozornění týkající se bezpečnosti, obsluhy a likvidace. Před používáním produktu se seznamte se všemi pokyny pro obsluhu a bezpečnost. Používejte produkt pouze předepsaným způsobem a pouze v uvedených oblastech použití. Návod k obsluze uschovejte a v případě předání produktu třetím osobám předejte i všechny podklady.

Použití

Stolová vrtačka je určena k vrtání do kovu, dřeva, plastů a obkladaček. Pro použití s vrtáky s válcovou stopkou od 1,5 mm do 13 mm.

Vybalte nástroj a zkontrolujte, zda je kompletní. Obalový materiál zlikvidujte podle předpisů.

• Základní deska
• Stůl vrtačky
• Sloup
• Jednotka motoru
• 3ramenná ruční páka posuvu
• Ochranný kryt
• Sklíčidlo
• Klíč sklíčidla - imbusový klíč
• Svěrák
• Laser
• 2 x 1,5 V baterie, velikost
• 5x montážní šroub

2x matice

4x podložky, 2x pružná podložka - Návod k obsluze

Popis funkce

30 Fixační šroub hloubkového dorazu 31 Klíč sklíčidla 32 Imbusový klíč 33 Vypínač zap/vyp laseru

D 34 Upevňovací šroub, laser

35 Klínový řemen

36 Hnací řemenice na vřetenu 37 Hnací řemenice na motoru 38 Bezpečnostní vypínač

Technické údaje

Stolová vrtačka...... PTBM 400 A1

Jmenovité vstupní

napětí U. 230V~,50Hz

Bezpečnostní pokyny

Symboly a grafické znaky

Symboly na přístroji:

Pozor!

Pozor! Nebezpečí úrazu elektrickým proudem! Před zahájením jakýchkoli prací na přístroji vytáhněte síťovou zástrčku

Přečtěte si návod k obsluze!

Noste ochranu očí

Noste ochranu sluchu.

Nenoste volné dlouhé vlasy. Používejte síťku na vlasy.

Nenoste rukavice.

Ohrožení otáčejícím se nástrojem! Nesahat rukama.

Elektrické přístroje nepatří do domovního odpadu.

Pozor! Horké povrchy. Je nebezpečí popálení.

Ocel

Dřevo

Všeobecná bezpečnostní upozornění

Pojem „elektrický nástroj" použitý v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené z akumulátoru (bez síťového kabelu).

1) Bezpečnost pracoviště:

2) Elektrická bezpečnost:

a) Připojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky v spojení s elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a zásuvky zmenšují riziko elektrického úderu. b) Vyvarujte se tělesnému kontaktu s uzemněnými povrchy, jako jsou roury, vy-

hřívací tělesa, sporáky a chladničky. Existuje zvýšené riziko elektrického úderu, když je Vaše tělo uzemněno.

Bezpečnostní pokyny pro vrtačky

a) Vrtačka se musí zajistit. Správně neupevněná vrtačka se může pohybovat nebo převrátit a může způsobit zranění. b) Obrobek se musí na opěrce obrobku upnout nebo upevnit.

Bezpečnostní pokyny pro práci s bateriemi

Vždy dávejte pozor, aby baterie byly vloženy se správnou polaritou (+α -) jak je to uvedeno na baterii. Baterie nezkratujte. - Nenabíjecí baterie nenabíjejte. Baterie nepřebíjejte! Nemíchejte staré a nové baterie, jakož i baterie různých typů nebo od různých výrobců! Všechny baterie vyměňujte současně jako soupravu. - Opotřebované baterie ihned vyberte ze zařízení a správně je zlikvidujte! Baterie nepřehřívejte! - Přímo na bateriích nesvařujte ani nespájkujte! Baterie nerozebírejte! Baterie nedeformujte! - Baterie neházejte do ohně! - Baterie uschovejte mimo dosah dětí. - Dětem není dovoleno vyměňovat baterie bez dohledu! Baterie nenechávejte v blízkosti ohně, sporáků nebo jiných zdrojů tepla. Baterie nedávejte přímo na sluneční záření, nepoužívejte nebo neukládejte je za horkého počasí v automobilech. Nepoužité baterie uschovávejte v originálním balení a ne v blízkosti kovových předmětů. Vybalené baterie nemíchejte nebo neházejte je na sebe! Může to způsobit zkrat baterie a

Stolová vrtačka se dodává rozebraná. Suchou textilií nejdříve očistěte sloup (6), základní desku (9), stůl vrtačky (12), svěrák (13) a sklíčidlo (21).

1. Sloup (6) uložte na základní desku (9). Červená značka na patě rourky sloupku (6) a vyhloubení v základní desce (9) se musí shodovat. Přišroubujte sloup (6) třemi přiloženými šestihrannými šrouby (8) k základní desce (9). Přiměřeně dotáhněte šrouby (8) (velikost 13 mm), aby se nestrhly závity v základní desce (9).
2. Stůl vrtačky (12) uložte na sloup (7). Upevněte stůl vrtačky (12) do nejnižší polohy pomocí šroubu s pákou (7).

1. Na stůl vrtačky (12) uložte svěrák (13). Přišroubujte ho pomocí přiloženého montážního materiálu (11) (velikost 17 mm), spolu s podložkou a pružinovým kroužkem, v zobrazeném pořadí, pevně ke stolu vrtačky (12). Obě montážní šrouby (11)

1. Ruční tříramennou páku posuvu přišroubujte do vedení vřetena (25). Dotáhněte tři ramena vratidla posuvu vidlicovým klíčem (otvor klíče 6).
2. Uvolněte fixační šroub hloubkového dorazu.

1. Namontujte laser pomocí upevňovacího šroubu (34) na jednotku motoru (5).

1. Zajišťovací matice (4) znovu pevně utáhněte a upněte klínový řemen tak, aby jednotka motoru (5) tlačila směrem dozadu.

Klínový řemen (35) je správně napnutý, když se dá zatlačit asi 1 cm.

1. Zavřete kryt převodovky (1). Zafixujte šroub krytu převodovky (3).

Doporučené otáčky pro různé velikosti vrtáků a materiály:

∅[mm]	∅[mm]	[1/min]
<3	<4265	0
3-45-6	1800
57-8	1300
6-89-	0900
>8	>10600

Kontrola klínového řemene

1. Uvolněte šroub (3) v krytu převodovky (1).
2. Otevřete kryt převodovky (3).
3. Zkontrolujte napětí klínového řemene (35).
4. Klínový řemen (35) je správně napnutý, když je možné ho mírně zatlačit.
5. Zkontrolujte klínový řemen (35) s ohledem na trhliny, zářezy nebo jiná poškození.
6. Zatvorte kryt prevodovky (1). Zafixujte skrutku v kryte prevodovky (3).

Napnutí klínového řemene

1. Uvolněte šroub v krytu převodovky (3).
2. Otevřete kryt převodovky (1).
3. Uvolněte obě pojistné matice (4) jednotky motoru (5) pomocí otevřeného klíče (velikost 14 mm, není součástí dodávky).
4. Pojistné matice (4) znovu pevně utáhněte a upněte klínový řemen tak, aby jednotka motoru (5) tlačila směrem dozadu.

Klínový řemen (35) je správně napnutý, když se dá zatlačit asi o 1 cm.

1. Zavřete kryt převodovky (1). Zafixujte šroub v krytu převodovky (3).

Přestavení stolu vrtačky

1. Uvolněte upínací šroub (7).
2. Posuňte stůl vrtačky (12) do požadované výšky.
3. Otočte stůl vrtačky (12) do požadované polohy.
4. Opět zafixujte stůl vrtačky (12) upínacím šroubem (7).
5. Stůl vrtačky (12) můžete také naklápět. Přitom uvolněte upínací šroub (10) (otvor klíče 19) pod stolem. Nakloňte stůl vrtačky (12) podle přání max.

45° doprava nebo doleva a opět stůl vrtačky (12) zafixujte upínacím šroubem (10).

Předvolba hloubky vrtání

1. Uvolněte fixační šroub hloubkového dorazu (30).
2. Vřeteno vrtačky (20) s upnutým nástrojem spusťte na obrobek.
3. Otáčejte stupnicí, dokud na jednotce motoru (5) upevněný červený ukazovatel

Posuv a otáčky vřetena jsou rozhodující pro životnost nástroje.

• Řezná rychlost je určena otáčkami vřetena a průměrem nástroje.
• Proto zásadně platí, čím větší je průměr

Přístroj nevyžaduje údržbu.

Uskladnění

• Přístroj uschovávejte na suchém a bezprašném místě a mimo dosah dětí.
• Přeložení stroje na krátkou vzdálenost mohou vykonat dvě osoby. Přeložení stroje na delší vzdálenost se zásadně vykoná přepravním prostředkem.

Přenášení

Stolovou vrtačku nepřenášejte za jednotku motoru.

Pozor! Horké povrchy. Je nebezpečí popálení. Stroj přepravujte pouze tehdy, když bude jednotka motoru (A5) úplně vychladlá.

Stolovou vrtačku noste pokud možno za pomoci druhé osoby. Jednou rukou uchopte za základní desku (A9), druhou rukou stabilizujte stroj na krytu převodovky (A1).

Elektrické přístroje nepatří do domovního odpadu.

Pozice Pozice Popis Pořadové číslo Návod na Nákresy obsluhu explozí

A6 92,94 Stíp 91104521
A12 86-91,96 Stól vītáčky, kompletné 91104522
A13 97-109 Zverák			91103342
A21 45		Sklúčovadlo	91103343
A23 44		Ochranný kryt, kompletné	91103336
A25 59-60		Ramenami x3	91104525
A31 61		Klúč sklúčovadla	91104510
F35 72		Klinový reměn	91103345
	11-13	Záves krytu reměna	91103346
	110	Laser	91099350

Zjišťování závad

Problém Możná príčina Odstrányenie poruchy
Zariadenie sa nespustí	Nie je sieřové napättie Reagovala domová poistka	Skontroluje sa sieřová zásuvka, sieřový kabel, vedenie, sieřová zástrčka, v pripline potreby elektrikár vykoná opravu. Skontroluje sa domová poistka
	Zapínac (28)/vypínač (27) su chybné	Oprava službou zákazníkom
	Porucha motora Oprava službou zákazníkom
Silné vibráriace	Jednotka motora (5) nie je zafixovaná	Skontrolujte napnutie klinového reměna a utiihnite zaistovacie matice (4)
	Nástroj nie je upnutý v ose	Skontrolujte nástroj v sklúčovadle (4)
Hlasné pisklavý zvuk	Klinový reměn je veľmi napnutý	Skontrolujte napnutie klinového reměna
	Klinový reměn (35) poskodený	Skontrolujte klinový reměn (35)
	Hnacia remenica poskodená S	Skontrolujte hnaciu remenicu
Laser nefunguje Batérié	prázdne	Výmena batérií (pozri „Výmena batérií lasera")

Záruka

CZ Překlad originálniho prohlášeni o shodě CE
Potvrzujeme tímtó, ze konstrukce Stolní vrtačka konstrukčné rady PTBM 400 A1 Poradové Čísló 000001 - 220000 odpovídá následujícím príslužnám směrnícím EU v jejich práve platnéznění:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení:
EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN 61010-1:2010/A1:2019 • EN 60825-1:2014 • EN IEC 63000:2018
Výhradní odpovědnost za vystavení tohoto prohlášeni o shodě nese vyrobce:
CE Grizzly Tools GmbH & Co. KG Stockstädtler Straße 20 63762 Großostheim GERMANY 05.11.2021	Christian Frank (Osoba zplnomocnéna k sestavení dokumentace)

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Preklad originálneho prehlásenia o zhode CE
Týmto potvrdžujeme,Že Stolová vřtacka konštrukčnej rady PTBM 400 A1 Poradové Čísló 000001 - 220000 zodpovedá nasledujúćim príslužnám smerniciam EU v ich przyve platnom znení:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Aby bola zarucená zhoda, boli použité nasledovné harmonizované normy ako i ná- rodné normy a predpísey:
EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN 61010-1:2010/A1:2019 • EN 60825-1:2014 • EN IEC 63000:2018
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je vyrobca:
CE Grizzly Tools GmbH & Co. KG Stockstädtler Straße 20 63762 Großostheim GERMANY 05.11.2021	Christian Frank (Osoba splnomocnéna zostavenie dokumentácie)

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických přístrojích.

Výkres sestavení • Nákresy explozí

Ekbplosionstegning · Plano de explosión

PTBM 400 A1 informativ·informative·informatif informatief · pouczajczy · informacni · informativny · informativo

20211026_rev02_sh

PARKSIDE

GRIZZLY TOOLS GMBH & CO. KG
