Producttype	Kolomboormachine
Merk	AquaPur
Model	IAN 373868
Opgenomen vermogen (S1)	350 W
Opgenomen vermogen (S6 40%)	400 W
Nominale ingangsspanning	230 V ~, 50 Hz
Onbelast toerental	600 – 2650 min⁻¹
Boorkop	B16 (1,5 mm tot 13 mm)
Spindelslag	50 mm
Gewicht (met accessoires)	13,3 kg
Beschermingsklasse	II
Beschermingstype	IPX0
Laser	Klasse 2, golflengte 650 nm, vermogen < 1 mW
Laserstroomvoorziening	2 AAA-batterijen 1,5 V
Boormaterialen	Metaal, hout, kunststof, tegels
Beoogd gebruik	Doe-het-zelf (niet professioneel)
Geluidsdrukniveau (LpA)	75,8 dB(A), KpA = 3 dB
Geluidsvermogensniveau (LWA)	88,8 dB(A), KWA = 3 dB
Onderhoud en reiniging	Reinigen met zachte borstel, penseel of doek; spanen opzuigen; bewegende delen smeren; geen chemicaliën gebruiken
Veiligheid	Noodstop (rode knop), tandwielkap met vergrendelingsschakelaar, beschermingsinrichting, laser klasse 2 (niet in de bundel kijken)
Onderdelen en repareerbaarheid	Beschikbaar op www.grizzlytools.shop; reparatie door erkende klantenservice
Garantie	3 jaar (Frankrijk en België)

Veelgestelde vragen - IAN 373868 AQUAPUR

Hoe verander ik de rotatiesnelheid?

Draai de sluitschroef van de tandwielkap los, open de kap, draai de borgmoeren van de motoreenheid los, duw de eenheid om de V-riem vrij te maken, plaats de riem op de gewenste poeliecombinatie (zie snelheidstabel), draai vervolgens alles weer vast en sluit de kap.

Hoe vervang ik de boor?

Koppel het apparaat los. Til de beschermingsinrichting op. Draai de klauwen van de boorkop los met de boorkopsleutel, verwijder de oude boor, plaats de nieuwe en draai vast. Plaats de sleutel terug op de houder en laat de beschermingsinrichting zakken.

Hoe stel ik de boordiepte in?

Draai de stelschroef van de diepte-aanslag los. Laat de spindel zakken tot op het werkstuk. Draai aan de schaal tot de rode pijl de gewenste diepte aangeeft, draai vervolgens de schroef weer vast.

Wat te doen als het apparaat niet start?

Controleer de netspanning en zekeringen. Zorg ervoor dat de tandwielkap goed gesloten is (noodstopknop). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de laser bij?

Boord een testgat in een stuk hout. Schakel de laser in met de aan/uit-schakelaar. Draai aan de twee regelaars totdat het laserkruis is uitgelijnd met het geboorde gat.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag een veiligheidsbril en gehoorbescherming. Bind lang haar vast, draag geen handschoenen. Gebruik de noodstop indien nodig. Kijk niet rechtstreeks in de laserstraal.

Hoe onderhoud ik de boormachine?

Reinig het apparaat na elk gebruik met een zachte borstel en een stofzuiger. Smeer de bewegende delen regelmatig. Niet onder stromend water reinigen en geen agressieve schoonmaakmiddelen gebruiken.

Welke materialen kan ik boren?

De kolomboormachine is ontworpen voor het boren in metaal, hout, kunststof en tegels, met boren van 1,5 tot 13 mm diameter.

Hoe vervang ik de laserbatterijen?

Schakel de laser uit. Open het batterijvak door de vergrendeling omhoog te schuiven. Vervang de batterijen (2 × AAA) met inachtneming van de polariteit. Sluit het vak.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen en accessoires zijn beschikbaar op de website www.grizzlytools.shop. U kunt ook contact opnemen met de klantenservice via de telefoon (zie handleiding).

GEBRUIKSAANWIJZING IAN 373868 AQUAPUR

Vertaling van de originele gebruiksaanwijzing

CZ

Stolní vrtačka

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

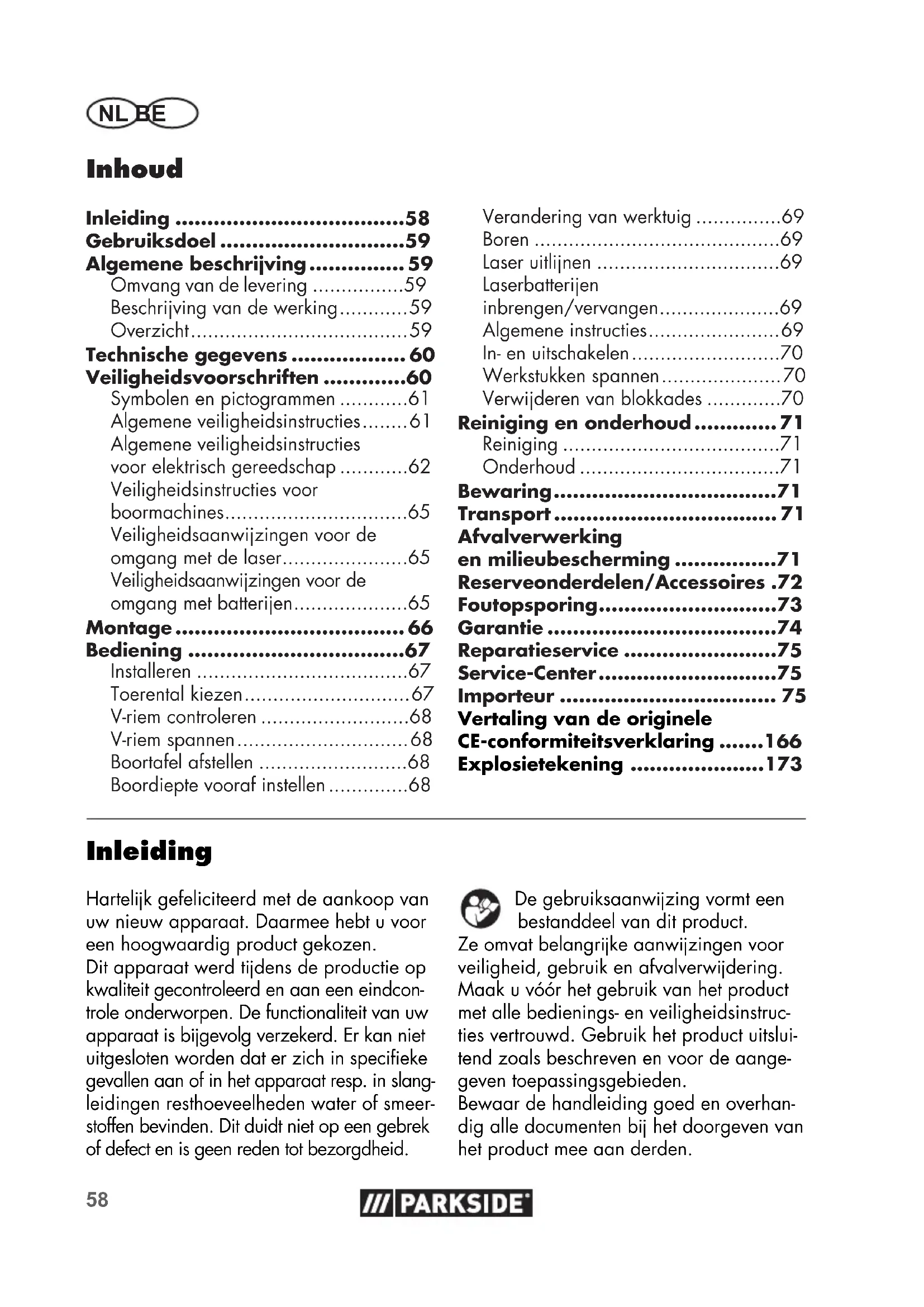

NL / BE Vertaling van de originele gebruiksaanwijzing Pagen

Algemene beschrijving. 59

Omvang van de levering 59

Beschrijving van de werking. 59

Overzicht 59

Veiligheidsvoorschriften 60

Symbolen en pictogrammen 61

Algemene veiligheidsinstructies. 61

Algemene veiligheidsinstructies

voor elektrisch gereedschap. 62

Veiligheidsinstrumentes voor

boormachines. 65

Veiligheidsaanwijzingen voor de

omgang met de laser. 65

Veiligheidsaanwijzingen voor de

omgang met batterijen. 65

Montage 66

Bediening 67

Installeren 67

Toerental kiezen 67

V-riem controleren 68

V-riem spannen 68

Boortafel afstellen 68

Boordiepte vooraf instellen 68

Verandering van werktuig 69

Boren 69

Laser uitlijnen 69

Laserbatterijen

inbrengen/vervangen 69

Algemene instructies 69

In- en uitschakelen 70

Werkstukken spannen 70

Verwijderen van blokkades 70

Reiniging en onderhoud 71

Reiniging 71

Onderhoud 71

Bewaring 71

Transport 71

Afvalverwerking

en milieubescherming 71

Reserveonderdelen/Accessoires 72

Foutopsporing. 73

Garantie 74

Reparatieservice 75

Service-Center. 75

Importeur 75

Vertaling van de originele

CE-conformiteitsverklaring 166

Explosietekening 173

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product.

Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

De tafelboormachine is bestemd voor het boren in metaal, hout, kunststof en tegels. Hiervoor kunnen boren met cilindrische schacht en een boordiameter van 1,5 mm tot 13 mm worden gebruikt.

Het apparaat is bedoeld voor doe-het-zelvers. Het is niet ontworpen voor professioneel continu gebruik.

Het apparaat is niet bestemd voor gebruik door personen jonger dan 16 jaar. Jongeren ouder dan 16 jaar mogen het apparaat alleen onder toezicht gebruiken.

De fabrikant is niet aansprakelijk voor schade die wordt veroorzaakt door verkeerd gebruik of een verkeerde hantering.

Algemene beschrijving

De afbeelding van de belangrijkste functionele componenten vindt u op de voorste en achterste uitklappagina.

Omvang van de levering

Pak het apparaat uit en controleer of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

Bodemplaat

Boortafel

• Kolombuis
• Motorunit

-3 boorhefarmen

• Beschermkap

Boorhouder

• Boorhoudersleutel

Inbussleutel

Bankschroef

• Laser
• 2 x 1,5 V batterijen, formaat
• 5x Montageschroef

2x Moer

4x Sluitringen

2x Veerring

• Gebruiksaanwijzing

Beschrijving van de werking

De werking van de verschillende bedieningselementen wordt hieronder beschreven.

Overzicht

1 Afdekking van het drijfwerk

2 Houder voor boorhoudersleutel en inbussleutel

3 Sluitschroef afdekking van het drijfwerk

4 Vastzetmoer motoreenheid

5 Motorunit

6 Kolombuis

7 Knevel

8 3 montageschroeven

9 Bodemplaat

10 Vastzetschroef boortafel neiring

11 Bevestigingschroeven voor de bankschroef

12 Boortafel

13 Bankschroef

14 Klemmen

15 Hoekschaal

16 Klemschroeven, motorunit

17 Batterijvak, laser

18 Regelaar van de laser

19 Klemschroef, beschermkap

20 Vastzetschroef diepteaanslag

21 Boorhouder

22 Boorhefarm

23 Beschermkap

24 Noodknop

26 Deksel, noodknopschakelaar

27 Uit-schakelaar

28 Aan-schakelaar

NLBE

29 Diepteaanslag met schaal

30 Booras 31 Boorholdersleutel 32 Inbussleutel

33 Aan-/uitschakelaar van de laser

34 Bevestigingschroef, laser

35 V-riem 36 Aandrijschrijf aan de kant van de as 37 Aandrijschijf aan kant van motor 38 Vergrendelingsschakelaar

Technische gegevens

Tafelboormachine .... PTBM 400 A1

Netspanning U 230 V\~, 50 Hz

Opgenomen

vermogen bij leegloop P. 350 W (S1)

Prestatievermogen.....400W(S640*)*

Toeren bij nichtbelasting (n_o)

Spil .600-2650 min

Motor 1400 min

Beschermniveau

Werkstukgrootte max. 60 mm

Laser

Laserklasse 2

Golflengte laser 650 nm

Vermogen laser P0 < 1 mW

Stroomvoorziening

Lasermodule 2 × 1,5 V Micro (AAA)

Geluidsdrukniveau

LpA 75,8 dB(A); K = 3 dB

Geluidssterkte (LWA)

gemeten 88,8 dB(A); K WA = 3 dB

• Na een ononderbroken bedrijfstijd van 4 minuten onder belasting moet het apparaat vervolgens gedurende 6 minuten in de leegloop afkoelen, anders treedt oververhitting op.

Geluids- en trillingswaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

De vermelde geluidsemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch gereedschap met een ander gereedschap worden gebruikt.

De gespecificeerde geluidsemissiewaarde kan ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De geluidsemissies kunnen tijdens het werkelijk gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het elektrische werktuig wordt gebruikt en vooral van de aard van het bewerkte werkstuk.

Er moeten veiligheidsmaatregelen voor de bescherming van de bediener worden vastgelegd, die gebaseerd zijn op een inschatting van de belasting in werkelijke gebruiksomstandigheden.

Veiligheidsvoorschriften

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden.

Lees alle instructies alvorens dit

elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.

Symbolen en pictogrammen

Symbolen op het apparaat:

Let op!

Let op! Gevaar voor elektrische schokken! Voordat er werkzaamheden aan het apparaat worden verricht de stekker uit het stopcontact trekken.

Gebruiksaanwijzing raadplegen!

Draag een gehoorbescherming

Draag een oogbescherming.

Lang haar niet open dragen. Gebruik een haarnetje.

Draag geen handschoenen.

Gevaar door verwondingen door draaiend gereedschap! Houd handen op een veilige afstand!

Machines horen niet bij huishoudelijk afval.

Let op! - Laserstraling Niet in de laserstraal kijken! Laser klasse 2

Toerental-tabel

		(U/min):0 (mm):0
<3	<4	2650
3-4	5-6	1800
5	7-8	1300
6-8	9-10	900
>8	>10	600

Symbolen in de handleiding:

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Gebodstekens met gegevens ter preventie van beschadigingen.

Sluit het apparaat aan op het elektriciteitsnet.

Stekker uit het stopcontact trekken.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Let op! Heet oppervlak. Er bestaat een risico op brandwonden.

Staal

Hout

Algemene veiligheidsinstructies

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwijzingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst. Het in de veiligheidsinstructies gebruikte begrip "Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) Veiligheid op de werkplaats a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afleiding kunt u de controle over het apparaat verliezen. 2) Elektrische veiligheid a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen. b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen. d) Gebruik het snoer niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektrische schok toenemen.

e) Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aardlekschakelaar (RCD) met een uitschakelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees aandachtig, let op wat u doet en ga verstandig te werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstig letsel leiden.

b) Draag persoonlijke beschermingsuitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsuitrusting, zoals een stofmasker, slipvrije veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en toepassing van het elektrische gereedschap, vermindert het risico op letsel.

c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap

uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongelukken leiden.

d) Verwijder instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale lichaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegende onderdelen vastgegrepen worden.

g) Wanneer stofafzuig- en opvangsystemen kunnen worden gemonteerd, moeten deze aangesloten worden en correct worden gebruikt. Gebruik van een stofafzuiginrichting kan stofgerelateerde gevaren doen afnemen.

h) Laat u niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onoplettende handelingen kunnen in fracties

van seconden ernstig lichamelijk letsel tot gevolg hebben.

4) Gebruik en behandeling van het elektrische gereedschap

a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap. d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken die daarmee niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt. e) Verzorg het elektrische gereedschap en de bijbehorende werktuigen zorgvuldig. Controleer of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn dat de werking van het

elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.

f) Houd snijd-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snijd-/snoeigereedschap met scherpe snijkanten geraakt minder gekneld en is gemakkelijker te bedienen. g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken maken het moeilijk om elektrisch gereedschap in onvoorziene situaties veilig te bedienen en onder controle te houden.

5) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

Veiligheidsinstructies voor boormachines

a) De boormachine moet beveiligd worden. Een boor die niet goed is vastgezet, kan verschuiven of kantelen, wat letsel kan veroorzaken.

b) Het werkstuk moet worden vastgeklemd of vastgezet op de werkstukdrager. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Het met de hand vasthouden van het werkstuk kan tot verwondingen leiden.

c) Draag geen handschoenen. Handschoenen kunnen gegrepen worden door draaiende onderdelen of boorspanen en zo verwondingen veroorzaken.

d) Houd uw handen uit de buurt van het boorgebied terwijl het elektrische gereedschap in werking is. Contact met draaiende onderdelen of boorspanen kan tot verwondingen leiden.

e) Het boorgereedschap moet draaien voordat u het naar het werkstuk leidt. Anders kan het boorgereedschap in het werkstuk vast komen te zitten, waardoor het werkstuk onverwacht kan bewegen en verwondingen kan veroorzaken.

f) Als het boorgereedschap vastloopt, stop dan met omlaag drukken en schakel het elektrische gereedschap uit. Onderzoek en verhelp de oorzaak van het vastlopen. Blokkeren kan onverwachte bewegingen van het werkstuk en verwondingen veroorzaken.

g) Voorkom lange boorspanen door de neerwaartse druk regelmatig te onderbreken. Scherpe metaalsplinters kunnen blijven haken en verwondingen veroorzaken.

h) Verwijder nooit boorspaanders van het boorgebied terwijl het elektrische werktuig in werking is. Om spanen te verwijderen, beweegt u het boorgereedschap weg van het werkstuk, schakelt u het elektrische gereedschap uit en wacht u tot het boorgereedschap stopt. Gebruik gereedschap zoals een borstel of een haak om de spaanders te verwijderen. Contact met draaiende onderdelen of boorspanen kan tot verwondingen leiden.

i) Het toegestane toerental van inzetgereedschap met nominaal toerental moet ten minste even hoog zijn als het op het elektrische gereedschap aangegeven maximale toerental. Een accessoire dat sneller draait dan toegestaan, kan breken en in het rond vliegen.

Veiligheidsaanwijzingen voor de omgang met de laser

• Opgelet: Laserstraling. Niet in de laserstraling kijken. Laserklasse 2. Richt de laser niet op reflecterende oppervlakken.
• Markeringen en waarschuwingen bevinden zich naast de handspindelgeleiding (25).

Veiligheidsaanwijzingen voor de omgang met batterijen

• Let er altijd op dat de batterijen met de juiste polariteit (+ en -) ingelegd worden zoals op de batterij aangegeven is.
• Batterijen niet kortsluiten.

• Probeer niet om niet-oplaadbare batterijen op te laden.
• Batterijen niet te ver ontladen!
• Oude en nieuwe batterijen en batterijen van verschillende types of fabrikaten niet tegelijkertijd gebruiken! Vervang alle batterijen van een set tegelijkertijd.
• Verwijder lege batterijen per omgaande uit het apparaat en voer ze op de juiste wijze af!
• Batterijen niet verhitten!
• Niet rechtstreeks aan batterijen solderen!
• Batterijen niet ontmantelen!
• Batterijen niet vervormen!
• Batterijen niet in open vuur gooien!
• Batterijen buiten bereik van kinderen bewaren.
• Laat kinderen geen batterijen vervangen zonder er toezicht op te houden!
• Bewaar batterijen niet in de buurt van open vuur, kachels of andere hittebronnen. De batterij niet in direct zonlicht leggen en deze niet bij hitte in voertuigen gebruiken of opslaan.
• Ongebruikte batterijen in de originele verpakking bewaren en weg houden bij metalen voorwerpen. Uitgepakte batterijen niet open of door elkaar gooien! Dit kan tot een kortsluiting van de batterijen leiden, met beschadigingen, verbrandingen en brandgevaar tot gevolg.
• Neem de batterijen uit het apparaat, wanneer dit langere tijd niet wordt gebruikt, tenzij het om noodgevallen gaat!
• Batterijen die zijn uitgelopen, NOOIT zonder adequate bescherming vastpakken. Wanneer de uitgelopen vloeistof met de huid in aanraking komt, spoel de huid op die plek dan meteen onder een lopende kraan af. Voorkom in ieder geval dat ogen en mond met de vloeistof in aanraking komen. Gebeurt dat wel, dan dient u per omgaande een

arts op te zoeken. - Batterijcontacten en ook de contracontacten reinigen voordat de batterijen worden ingelegd.

Montage

De tafelboormachine wordt in afzonderlijke stukken geleverd. Reinig met een droge doek eerst de kolombuis (6), de bodemplaat (9), de boortafel (12), de bankschroef (13) en de boorhouder (21).

1. Plaats de kolombuis (6) op de bodemplaat (9). De rode markering aan de voet van de kolombuis (6) en de uitsparing in de bodemplaat (9) moeten overeenkomen. Schroef de kolombuis (6) vast aan de bodemplaat (9) met de drie bijgeleverde zeskantschroeven (8) (maat 13 mm). Draai de schroeven (8) niet te hard vast, zodat de schroefdraad in de bodemplaat (9) niet scheurt.
2. Plaats de boortafel (12) op de kolombuis (6). Schuif de boortafel (12) in een onderste positie. Fixeer de boortafel (12) met knevel (7) in een onderste positie.

1. Leg de bankschroef (13) op de boortafel (12). Schroef hem met de meegeleverde montageschroeven (11) (maat 17 mm), samen met de onderlegring en de veerring, in de afgebeelde volgorde, aan de boortafel (12). De twee montageschroeven (11) moeten schuin tegenover elkaar worden geplaatst.

1. Zet de motorunit (5) op de kolombuis (6). Borg de motorunit (5) met de beide klemschroeven (16) aan de zijkant met behulp

van de meegeleverde inbussleutel (32).

1. Schroef de drie boorhefarmen in de asgeleiding (25). Draai de drie boorhefarmen met een steeksleutel (sleutelwijdte 6) aan.
2. Maak de vastzetschroef van de diepteaanslag (30) los.

1. Monteer de laser met behulp van de bevestigingsschroef (34) aan de motorunit (5).

Zorg ervoor dat het batterijvak (A 17) zich aan de zijkant van de handspilgeleiding (A 25) bevindt.

1. Plaats de beschermkap (23) op het bovenste deel van de booras (20).
2. Fixeer de beschermkap (23) met de klemschroef (19).
3. Klap de beschermkap (23) naar boven. Steek de boorhouder (21) op de conus van de booras (20). Fixeer de boorhouder (21) met enkele lichte slagen op de top van de boorhouder. Gebruik hiervoor een plastic hamer.

Bediening

Let op! Gevaar voor verwondingen!

• Zorg ervoor dat u voldoende plaats heeft om te werken en andere personen niet in gevaar brengt.
• Voor ingebruikname moeten alle afdekkingen en beveiligingssystemen gemonteerd zijn.

Trek de stekker uit alvorens instellingen op het apparaat uit te voeren.

Installeren

Zet de tafelboormachine op een vaste ondergrond. Bevestig de machine aan de ondergrond alvorens deze in gebruik te nemen. Gebruik hiervoor de vier geboorde gaten in de bodemplaat (9).

Toerental kiezen

1. Maak de afsluitschroef (3) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (1).
3. Draai de twee borgmoeren (4) van de motoreenheid (5) los met een steeksleutel (maat 14 mm, niet bij de levering inbegrepen).
4. Duw de motoreenheid (5) een beetje in de richting van de kolombuis (6) om de V-riem (35) te ontlasten.
5. Plaats de V-riem (35) op de gewenste combinatie om het aangegeven toerental te bereiken:

(t/min):

2650

1800

1300

900

600

1. Draai de borgmoeren (4) weer vast en span de V-riem aan zodat de motoreenheid (5) naar achteren wordt gedrukt.

De V-riem (35) is juist gespannen als ze ca. 1 cm kan worden ingedrukt.

1. Sluit de afdekking van het drijfwerk (1). Fixeer de sluitschroef van de afdekking van het drijfwerk.

De afdekking van het drijfwerk (1) is uitgerust met een veiligheidsschakelaar (38). Wanneer de afdekking van het drijfwerk niet correct gesloten is (1), kan het apparaat niet worden ingeschakeld.

Aanbevolen toerentallen voor verschillende afmetingen van boren en materialen:

∅[mm]	∅[mm]	[1/min]
<3	<4265	0
3-45-6	1800
57-8	1300
6-89-	0900
>8	>10600

V-riem controleren

1. Maak de afsluitschroef (3) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (1).
3. Controleer de spanning van de V-riem (35).
4. De V-riem (35) is correct gespannen als hij gemakkelijk kan worden doorge-drukt.
5. Controleer de V-riem (35) op scheuren, insnijdingen of andere beschadigingen.
6. Sluit de afdekking van het drijfwerk (1). Fixeer de sluitschroef van de afdekking van het drijfwerk (3).

V-riem spannen

1. Maak de sluitschroef van de afdekking van het drijfwerk los (3).
2. Open de afdekking van het drijfwerk (1).
3. Draai de twee borgmoeren (4) van de motoreenheid (5) los met een steeksleutel (maat 14 mm, niet bij de levering inbegrepen).
4. Draai de borgmoeren (4) weer vast en span de V-riem aan zodat de motoreenheid (5) naar achteren wordt gedrukt. De V-riem (35) is juist gespannen als ze ca. 1 cm kan worden ingedrukt.
5. Sluit de afdekking van het drijfwerk (1). Fixeer de sluitschroef van de afdekking van het drijfwerk (3).

Boortafel afstellen

1. Maak de knevelschroef (7) los.
2. Schuif de boortafel (12) naar de gewenste hoogte.
3. Draai de boortafel (12) in de gewenste positie.
4. Fixeer de boortafel (12) opnieuw met de knevelschroef (7).
5. U kunt ook de inclinatie van de boortafel (12) instellen. Maak hiervoor de klemschroef (10) (sleutelwijdte 6) onder de boortafel los. Verstel de boortafel (12) naar wens tot max. 45° naar rechts of links en fixeer de boortafel (12) opnieuw met de klemschroef (10).

Boordiepte vooraf instellen

1. Maak de vastzetmoer van de diepteaanslag (30) los.
2. Laat de boorspil (20) met het gemonteerde werktuig op het werkstuk neer.
3. Draai de schaal tot de aan de motoreenheid (5) aangebrachte rode marke

ringspijl naar de nullijn van de schaal wijst.

1. Draai nu de schaal naar de gewenste boordiepte en draai de vastzetschroef (30) weer vast.
2. Voer de boorspil (20) weer terug naar de uitgangspositie.

Verandering van werktuig

Trek de stekker uit het stopcontact vooraleer u het werktuig verandert. Zo vermijdt u dat het werktuig onbedoeld wordt ingeschakeld.

1. Klap de beschermkap (23) omhoog.
2. Maak de klemmen van de boorhouser (4) los met de boorhoudersleutel (31) uit de houser (2).
3. Verwijder het werktuig.
4. Plaats een nieuw werktuig.
5. Span de klemmen van de boorhouser (21) met de boorhoudersleutel (31).
6. Fixeer de boorklauwsleutel (31) weer aan de houder (2).
7. Controleer de gecentreerde positie van het werktuig.
8. Klap de beschermkap (23) opnieuw omlaag.
9. Voer een korte test uit om de boor te controleren op concentriciteit.

Laat zeker niet de boorhoudersleutel (31) zitten.

Boren

1. Schakel het apparaat in.
2. Draai aan een van de boorhefarmen tegen de wijzers van de klok.
3. De boorhouser (21) gaat maar omlaag.
4. Boor met gepaste werkslag en de gewenste diepte in het werkstuk.
5. Houd rekening met eventueel noodzakelijk spaanbreken bij het bereiken van de gewenste boordiepte.
6. Breng het werktuig langzaam terug naar de aanslagpositie.

Laser uitlijnen

Let op! - Laserstraling. Niet in de laserstraal kijken. Wend uw hoofd af en sluit de ogen om een blik in de laserstraal te vermijden. Risico op oogletsel!

Gebruik een stuk hout dat u zeker nodig hebt om de laser af te stellen.

1. Boor het vastgeklemde werkstuk minimaal aan. Wijzig de positie van het werkstuk niet, tot de laser ingesteld is.
2. Schakel de laser aan met de aan-/uitschakelaar van de laser (33).
3. Stel het laserkruis in op de plaats waar aan het werkstuk is geboord door aan de twee regelaars (18) te draaien.

Laserbatterijen inbrengen/vervangen

1. Schakel de laser uit.
2. Open het batterijvak van de laser (17) door de vergrendeling naar boven te schuiven en het vak te openen.
3. Plaats de batterijen volgens de op het deksel aangegeven polariteit.
4. Sluit en vergrendel het batterijvak (17).

Algemene instructies

De werkslag en het toerental van de as zijn doorslaggevend voor de levensduur van het werktuig.

• De snijsnelheid wordt bepaald door het toerental van de booras en door de diameter van het werktuig.
• Daarom geldt in principe dat hoe groter de werktuigdiameter is, des te lager het toerental moet worden ingesteld.
• Bij hogere vastheid van het werkstuk moet de snijdruk hoger zijn.
• Door herhaald terugtrekken van het werktuig zorgt u voor een gemakkelijke spaanafvoer.
• De spaanafvoer wordt vooral bemoeilijkt wanneer u diep boort. Verminder hier de werkslag en het toerental.
• Om een buitensporige slijtage van het werktuigsnijvlak te vermijden moet u bij geboorde gaten met een diameter van meer dan 8,0 mm eerst met een werktuig met geringere diameter vooraf een gat boren.

In- en uitschakelen

Zorg ervoor dat de spanning van de elektrische aansluiting overeenstemt met het typeplaatje op het apparaat.

Sluit het apparaat aan op het elektriciteitsnet.

Let op! Klap de beschermingsinrichting (23) naar beneden, voordat u de machine inschakelt.

Inschakelen:

1. Klap het deksel (26) van de noodstopschakelaar (24) open.
2. Druk op de aan-schakelaar (28).
3. Sluit het deksel (26) van de noodstopschakelaar (24).

Uitschakelen:

1. Klap het deksel (26) van de noodstopschakelaar (24) open.
2. Druk op de uitschakelaar (27).
3. Sluit het deksel (26) van de noodstopschakelaar (24).

Noodschakelaar gebruiken:

Druk op de noodschakelaar (24).

Druk na het bedienen van de noodstop op de aan-knop (28) om het apparaat weer te starten.

Werkstukken spannen

Bewerk uitsluitend werkstukken die veilig kunnen worden gespannen tussen de klemmen (14). Het werkstuk mag niet te veel meegeven. Anders kan geen veilige spanning worden gerealiseerd.

Het werkstuk mag ook niet te klein of te groot zijn.

Verwijderen van blokkades

• Kies in principe een aangepaste werkslag zodat spaanbreken mogelijk wordt met zo goed als geen storing. Is het werktuig in het werkstuk vastgezet, schakel dan het apparaat uit en trek de stekker uit. Draai het werktuig aan de boorhouser tegen de wijzers van de klok met een kleine trekbeweging om de spaan te breken en het werktuig opnieuw vrij te maken.
• Ontstaat er een brokstuk bij de bewerking van het werkstuk, schakel dan het apparaat uit en trek de stekker uit. Neem een tang en verwijder het brokstuk zodat het niet ongecontroleerd kan wegslingeren.

Reiniging en onderhoud

Trek voor elke instelling, elk onderhoud en elke reparatie de stekker uit.

Laat werkzaamheden, die niet beschreven zijn in deze handleiding, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele onderdelen. Laat het apparaat afkoelen voor alle onderhouds- en reinigingswerken. Er bestaat gevaar voor brandwonden!

Controleer het apparaat voor elk gebruik op duidelijke gebreken, zoals losse, versleten of beschadigde onderdelen, correct vastzittende schroeven of andere delen. Vervang beschadigde onderdelen.

Reiniging

Gebruik geen reinigings- of oplosmiddelen. Chemische substanties kunnen de plastic delen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

Reinig het apparaat grondig na elk gebruik. Reinig de ventilatieopeningen en de buitenkant van het apparaat met een zachte borstel, een penseel of een doek. Verwijder spanen, stof en vuil eventueel met een stofzuiger. Smeer regelmatig de bewegende onderdelen. Zorg ervoor dat er geen smeermiddelen op de schakelaar, V-riem, aandrijfschijven en boorhefarmen terechtkomen.

Onderhoud

Het apparaat is onderhoudsvrij.

Bewaring

• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.
• Een verplaatsing van het apparaat over een korte afstand kan door twee personen worden verricht. Voor een verplaatsing over een langere afstand dient in principe een transporthulpmiddel te worden gebruikt.

Transport

Draag de tafelboormachine niet aan de motoreenheid.

Let op! Heet oppervlak. Er is een risico op brandwonden. Transporteer de machine pas wanneer de motoreenheid (A 5) volledig is afgekoeld.

Draag de tafelboormachine liefst samen met een tweede persoon. Grijp met een hand de bodemplaat (A 9) vast en stabiliseer met de andere hand de machine aan de reductorafdekking (A 1).

Afvalverwerking en milieubescherming

Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de verpakking naar een milieuvriendelijke recycling.

Machines horen niet bij het huishoudelijk afval thuis.

• Geef het apparaat in een recyclagepark af. De gebruikte onderdelen van kunststof en metaal kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.
• Verwijder de accu's volgens de lokale voorschriften. Geef de accu's af op een inzamelplaats voor oude accu's, vanwaar ze naar een milieuvriendelijke recycling gebracht worden. Consulteer hiertoe uw lokale vuilophaaldienst of ons servicecentrum.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop

Indien u geen internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center" pagina 75). Hou de onderstaande bestelnummers bij de hand.

Positie Gebruiks aanwijzing	Positie Explosiete- kening	Beschrijving	Bestel
A 6 92,94	Kolombuis 91104521
A 12 86-91,96	Boortafel, voltooien 91104522
A 13 97-109	Bankschoef	91103342
A 21 45	Boorhouder	91103343
A 23 44	Beschemkap, voltooien	91103336
A 25 59-60	Boorhefarmen x3	91104525
A 31	61	Boorhoudersleutel	91104510
F 35	72	V-riem	91103345
	11-13	Scharnier riemenafdekking	91103346
	110	Laser	91099350

Foutopsporing

Probleem Mogelijke oorzaak Foutherstel
Apparaat start nicht	Spanning ontbreekt Huiszekering worden aange-sproken	Stopcontact, netsnoer, leiding, stekker controlleden, eventueel reparatie door elektricien huiszekering controlleden
	Aanschakelaar (28) /uitscha-kelaar (27) defect	Reparatie door klantenservice
	Motor defect Reparatie door klantenservice
Sterke trillingen	Motorunit (5) nicht gefixeerd	Controler de spanning van de V-riem en draai de borgmo-eren (4) vast
	Werktuig nicht gecentreerd gespannen	Werktuig in boorhouder (21) controlleden
Luid piepend geluid	Spanning van V-riem te hoog	Spanning van V-riem controlleden
	V-riem (35) beschadigd V-riem (35) controlleden
	Aandrijschijf beschadigd Aandrijschijven controlleden
Laser werkt nicht Batterijen leeg		Batterijen verwangen (zie „La-serbatterijen verwangen")

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons - naar onze keuze - voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd worden en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventuele al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties

worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen die aan normale slijtage zijn blootgesteld en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (bijv. riemen) of op beschadigingen aan breekbare onderdelen (bijv. schakelaars, batterijen).

Deze garantie vervalt wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden wordt. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor privé- en niet voor commercieel gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen die niet door ons geautoriseerde servicefiliaal doorgevoerd werden, vervalt de garantie.

Afhandeling ingeval van garantie

Gelieve de volgende aanwijzingen op te volgen om een snelle behandeling van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 373868_2104) als bewijs van aankoop bij de hand te houden.

Gelieve het artikelnummer van het typeplaatje af te lezen. - Indien er zich functiefouten of andere gebreken voordoen, neemt u in eerste instantie contact op met de hierna vermelde serviceafdeling, telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht. - Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor uw rekening naar het u medegedeelde serviceadres sturen. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop geleverde accessoires in te sturen en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties die niet onder de garantie vallen, tegen betaling door ons servicefiliaal laten uitvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing van het defect naar ons servicefiliaal te sturen.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 373868_2104

BE Service België

Tel: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 373868_2104

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Let op! Voordat u de machine inschakelt, klapt u de beschermingsinrichting (23) naar beneden.

Inschakelen:

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Tafelboormachine bouwserie PTBM 400 A1 Seriennummer 000001 - 220000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast:
EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN 61010-1:2010/A1:2019 • EN 60825-1:2014 • EN IEC 63000:2018
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 05.11.2021	Christian Frank ( Documentatiegelastigde )

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
