Produkttype	Boremaskine på stativ (søjleboremaskine)
Mærke	AquaPur
Model	IAN 373868
Optaget effekt (S1)	350 W
Optaget effekt (S6 40%)	400 W
Nominel indgangsspænding	230 V ~, 50 Hz
Tomgangshastighed	600 – 2650 min⁻¹
Patron	B16 (1,5 mm til 13 mm)
Spindelslag	50 mm
Vægt (med tilbehør)	13,3 kg
Beskyttelsesklasse	II
Beskyttelsestype	IPX0
Laser	Klasse 2, bølgelængde 650 nm, effekt < 1 mW
Laserstrømforsyning	2 AAA-batterier 1,5 V
Borebare materialer	Metal, træ, plast, fliser
Tilsigtet brug	Gør-det-selv (ikke professionel)
Lydtryksniveau (LpA)	75,8 dB(A), KpA = 3 dB
Lydeffektniveau (LWA)	88,8 dB(A), KWA = 3 dB
Vedligeholdelse og rengøring	Rengør med blød børste, pensel eller klud; opsug spåner; smør bevægelige dele; brug ikke kemikalier
Sikkerhed	Nødstop (rød knap), gearkasse med låsekontakt, beskyttelsesanordning, laser klasse 2 (ikke ret blikket mod strålen)
Reservedele og reparerbarhed	Fås på www.grizzlytools.shop; reparation hos autoriseret kundeservice
Garanti	3 år (Frankrig og Belgien)

Ofte stillede spørgsmål - IAN 373868 AQUAPUR

Hvordan ændrer jeg rotationshastigheden?

Løsn skruen på gearkassedækslet, åbn dækslet, skru låsemøtrikkerne på motorenheden af, skub enheden for at frigøre kileremmen, placer remmen på den ønskede remskivekombination (se hastighedstabel), og skru derefter igen og luk.

Hvordan udskifter jeg boret?

Tag apparatet ud af stikkontakten. Løft beskyttelsesanordningen. Løsn patronens bakker med patronnøglen, fjern det gamle bor, indsæt det nye og spænd igen. Sæt nøglen tilbage på holderen og sænk beskyttelsesanordningen.

Hvordan justerer jeg boredybden?

Løsn justeringsskruen på dybdeanslaget. Sænk spindlen ned til emnet. Drej skalaen, indtil den røde pil angiver den ønskede dybde, og spænd derefter skruen.

Hvad gør jeg, hvis apparatet ikke starter?

Kontroller netspændingen og sikringerne. Sørg for, at gearkassedækslet er korrekt lukket (nødstopkontakt). Hvis problemet fortsætter, kontakt kundeservice.

Hvordan justerer jeg laseren?

Bor et testhul i et stykke træ. Tænd laseren med tænd/sluk-knappen. Drej de to justeringsknapper, indtil laserkrydset er justeret med det borede hul.

Hvad er de vigtige sikkerhedsforskrifter?

Bær beskyttelsesbriller og høreværn. Bind langt hår op, brug ikke handsker. Brug nødstoppet ved behov. Se ikke direkte ind i laserstrålen.

Hvordan vedligeholder jeg boremaskinen?

Rengør apparatet med en blød børste og støvsuger efter hver brug. Smør bevægelige dele regelmæssigt. Rengør ikke under rindende vand og brug ikke aggressive rengøringsmidler.

Hvilke materialer kan jeg bore i?

Boremaskinen på stativ er designet til at bore i metal, træ, plast og fliser med bor med diameter på 1,5 til 13 mm.

Hvordan skifter jeg batterierne i laseren?

Sluk laseren. Åbn batterirummet ved at skubbe låsen opad. Udskift batterierne (2 × AAA) med korrekt polaritet. Luk batterirummet.

Hvor kan jeg finde reservedele?

Reservedele og tilbehør fås på www.grizzlytools.shop. Du kan også kontakte kundeservice pr. telefon (se manualen).

BRUGSANVISNING IAN 373868 AQUAPUR

Oversættelse af den originale driftsvejledning

IAN 373868_2104

DE BE NL CZ PL SK

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

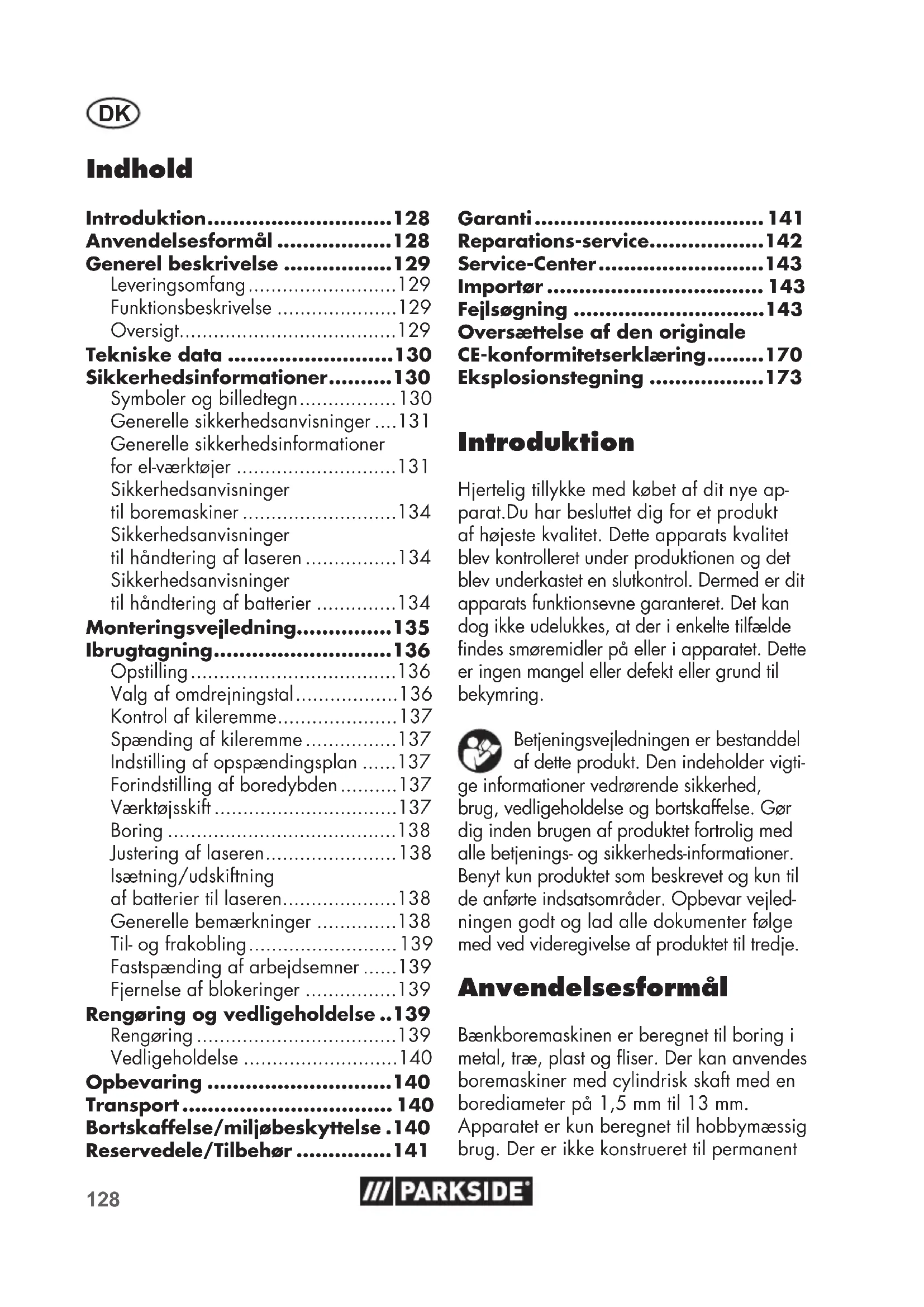

DK Oversættelse af den originale driftsvejledning Side

Funktionsbeskrivelse 129

Oversigt. 129

Tekniske data 130

Sikkerhedsinformationer.....130

Symboler og billedtegn 130

Generelle sikkerhedsanvisninger ....131

Generelle sikkerhedsinformationer for el-værktøjer 131

Sikkerhedsanvisninger til boremaskiner 134

Sikkerhedsanvisninger til håndtering af laseren 134

Sikkerhedsanvisninger til håndtering af batterier 134

Monteringsvejledning. 135

Ibrugtagning. 136

Opstilling 136

Valg af omdrejningstal 136

Kontrol af kileremme. 137

Spænding af kileremme 137

Indstilling af opspændingsplan 137

Forindstilling af boredybden 137

Vægtogsskift 137

Boring 138

Justering af laseren 138

Isætning/udskiftning af batterier til laseren. 138

Generelle bemærkninger 138

Fastspænding af arbejdsemner.....139

Fjernelse af blokeringer 139

Bortskaffelse/miljøbeskyttelse

Reservedele/Tilbehør

Garanti

Reparations-service

Service-Center

Importør

Fejlsøgning

Oversættelse af den originale CE-konformitetserklæring

Eksplosionstegning

Introduktion

Hjertelig tillykke med købet af dit nye apparat. Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret under produktionen, og det blev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret. Det kan dog ikke udelukkes, at der i enkelte tilfælde findes smøremidler på eller i apparatet. Dette er ingen mangel eller defekt eller grund til bekymring.

Befjeningsvejledningen er bestanddel af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt, og lad alle dokumenter følge med ved videregivelse af produktet til tredje.

Anvendelsesformål

Bænkeboremaskinen er beregnet til boring i metal, træ, plast og fliser. Der kan anvendes boremaskiner med cylindrisk skaft med en borediameter på 1,5 mm til 13 mm.

Apparatet er kun beregnet til hobby-mæssig brug. Det er konstrueret til permanent

erhvervsmæssig brug. Apparatet er ikke beregnet til at blive brugt af personer under 16 år. Unge over 16 år må kun anvende apparatet under opsyn.

Producenten påtager sig intet ansvar for skader, der forårsages på grund af ukorrekt brug eller forkert betjening.

Generel beskrivelse

De vigtigste funktionsdele er afbildet på den forreste og bagerste udfoldningsside.

Leveringsomfang

Kontroller indholdet ved udpakningen af maskinen. Bortskaf indpakningsmaterialet forskriftsmæssigt.

Bundplade

• Opspændingsplan
• Søjlerør

Motorenhed

• 3 boreløftearme
• Beskytfteseusanordning
• Dybdeanslag

Borepatronnøgle

• Unbrakonøgle
• Skruestik
• Laser
• 2 x 1,5 V batterier, størrelse
• 5x montageskrue

2x møtrik

4x underlagsskiver

2x fjederskive

• Betjeningsvejledning

Funktionsbeskrivelse

Betjeningsdelenes funktion forklares i de følgende beskrivelser.

Oversigt

A 1 Motorafdækning

2 Holder til borepatronnøgle og unbrakonøgle

3 Låseskrue til motorafdækning

4 Løsemotrik motorenhed

5 Motorenhed

6 Søjlerør

7 Knebelskrue

8 3 monteringsskruer

9 Bundplade

10 Låseskrue til opspændingsplanets hældning

16 Klemskruer til motorenhed

17 Batterirum, laser

18 Lasers regulator 19 Klemskrue til beskyttelsesanordning

20 Borespindel

21 Borepatron

22 Boreløftearm

Vægt (med tilbehør) 13,3 kg

Borepatron. B16 (1,5 mm til 13 mm)

Spindelloft 50 mm

Arbejdsemnestørrelse, maks. 60 mm Laser

Laserklasse 2

Bølgelængde laser 650 nm

Effekt laser P0 < 1 mW

Strømforsyning

Lasermodul. 2x1,5V Micro (AAA)

Lydtryksniveau

(L_pA) 75,8 dB(A); K=3 dB

Lydeffektniveau (L_WA)

målt 88,8 dB(A); K_WA=3 dB

• Efter en uafbrudt driftstid på 4 minutter under belastning skal apparatet køle af i 6 minutter i tomgang, da der ellers vil opstå overophedning.

Støj- og vibrationsværdier blev målt i henhold til de angivne standarder og bestemmelser i overensstemmelseserklæringen.

Den angivne støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer.

Den angivne støjemissionsværdi kan også anvendes til en foreløbig eksponeringsvurdering.

Advarsel:

Støjemissionerne kan under den faktiske brug af elværktøjet afvige fra de specificerede værdier, afhængigt af den måde, hvorpå elværktøjet bruges, især i forhold til, hvilke arbejdsemner der bearbejdes.

Det er nødvendigt at fastsætte sikkerhedsforanstaltninger til beskyttelse af brugeren, som er baseret på en vurdering af belastningen under de faktiske brugsbetingelser.

Sikkerhedsinformationer

OBS! Ved brug af elværktøjer skal man til beskyttelse mod elektrisk stød, kvæstelser og brandfare være opmærksom på følgende principielle sikkerhedsforanstaltninger.

Læs disse anvisninger opmærksomt igennem for ibrugtagning, og opbevar denne betjeningsvejledning på et sikkert sted.

Symboler og billedtegn

Symboler på maskinen:

Advarsel!

Fare pga. elektrisk stød! Tag strømstikket ud af stikdåsen for vedligeholdelses- eller reparationsarbejder.

Læs betjeningsvejledningen

Bær høreværn

Bær beskyttelsesbriller.

Langt hår må ikke bæres åbent. Anvend et hårnet.

Bær ingen handsker.

OBS! Risiko for kvæstelser på grund af roterende dele!

Apparater må ikke bortskaffes med husholdningsaffald.

OBS! - Laserstråling

Laser klasse 2

		(U/min):0 (mm):0
<3	<4	2650
3-4	5-6	1800
5	7-8	1300
6-8	9-10	900
>8	>10	600

Faresymboler med oplysninger om forebyggelse af person- eller materielle skader.

Pabudstegt med oplysninger om forebyggelse af skader.

Tilslut apparatet til netspændingen.

Tag strømstikket ud.

Henvisningstegn med informationer om bedre håndtering af udstyret.

OBS! Varm overflade. Der er risiko for forbrændinger.

Stål

Træ

Generelle sikkerhedsanvisninger

OBS! Ved brug af el-værktøj skal man til beskyttelse mod elektrisk stød, kvæstelses- og brandfare være opmærksom på følgende principielle sikkerhedsforanstaltninger:

Der er fare for tilskadekomst!

Generelle sikkerhedsinformationer for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, der følger med dette el-værktøj. Forsømmelighed ved overholdelse af sikkerhedsinformationer og anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinformationer og anvisninger.

Det i sikkerhedsinformationerne anvendte udtryk "el-værktøj" vedrører netdrevne el-værktøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN:

a) Sørg for, at dit arbejdsområde er rent og godt belyst. Uorden og

uoplyste arbejdsområder kan medføre ulykker.

b) El-værktøjet må ikke benyttes i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, som kan antænde støvet eller dampene. c) Sørg for, at børn og andre personer holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHED:

a) El-værktøjets stik skal passe til kontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til, ved f.eks. at bære el-værktøjet i ledningen, hænge den op i ledningen eller trække i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet bruges i det

fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Anvendelse af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis brugen af el-værktøjet i fugtige omgivelser ikke kan undgås, så benyt en fejlstrømsafbryder RCD (Residual Current Device) med en nominel fejlstrømsværdi på ikke mere end 30 mA. Brugen af en fejlstrømsafbryder RCD nedsætter risikoen for elektrisk stød. 3) PERSONLIG SIKKERHED: a) Det er vigtigt at være opmærksom, se hvad man laver og bruge el-værktøjet fornuftigt. Brug aldrig el-værktøjet, hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader. b) Brug personligt beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af personligt beskyttelsesudstyr som f.eks. skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn reducerer faren for personskader. c) Undgå utilsigtet igangsætning. Forvis dig om, at el-værktøjet er slukket, før stikket sættes i stikkontakten, og før du løfter eller bærer den. Undgå at bære el-værktøjet med fingeren på afbryderen, og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, fordi dette kan medføre ulykker. d) Fjern indstillingsværktøj og skruenøgler, inden el-værktøjet

tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, kan dette medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-værktøjet i uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette anbringes og anvendes korrekt. Brug af støvudsugning kan reducere farerne ved støv. h) Føl dig ikke for sikker, og sæt dig ikke ud over sikkerhedsreglerne for el-værktøjer, heller ikke når du er fortrolig med el-værktøjet, efter at have brugt det mange gange. Skødesløs adfærd kan på brøkdele af sekunder medføre alvorlige kvæstelser. 4) BRUG OG HÅNDTERING AF EL-VÆRKTØJET: a) Overbelast ikke maskinen. Brug altid det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryderen er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern det aftagelige

batteri, før du foretager indstillinger på maskinen, udskifter indsatsværktøjsdele eller lægger el-værktøjet fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.

d) Opbevar el-værktøjet uden for børns rækkevidde, når det ikke benyttes. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøjet og indsatsværktøjet omhyggeligt. Kontroller om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag herved hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøj til andre end de fastsatte formål kan medføre farlige situationer. h) Hold greb og grebsoverflader tørre, rene og fri for olie og fedt. Hvis greb og grebsoverflader er glatte, er en sikker betjening af og kontrol over el-værktøjet i uforudselige situationer ikke givet.

5) SERVICE:

a) Sørg for, at dit el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikrer man sig, at el-værktøjets sikkerhed opretholdes.

Sikkerhedsanvisninger til boremaskiner

a) Boremaskinen skal sikres. En boremaskine, der er fastgjort, kan bevæge sig eller vippe, og dette kan føre til kvæstelser. b) Arbejdsemnet skal være fastgjort eller spændt fast i en emneholder. Bor ikke i arbejdsemner, der er for små til at blive spændt fast. Fastholdelse af arbejdsemnet med hånden kan føre til kvæstelser. c) Bær ingen handsker. Handsker kan blive fanget af roterende dele eller borespåner og forårsage kvæstelser. d) Hold hænderne på afstand af boreområdet, mens elværktøjet er i drift. Kontakt med roterende dele eller borespåner kan føre til kvæstelser. e) Boreværktøjet skal rotere, inden du fører det frem til arbejdsemnet. Ellers kan boreværktøjet sætte sig fast i arbejdsemnet og dermed forårsage en uventet bevægelse af arbejdsemnet og kvæstelser. f) Hvis boreværktøjet blokerer, skal du ikke trykke det yderligere nedad og slukke for elværktøjet. Find og afhjælp årsagen til blokeringen. Blokeringer kan føre til en uventet bevægelse af arbejdsemnet og til kvæstelser.

g) Undgå lange borespåner, idet du regelmæssigt afbryder trykket nedad. Skarpe metalspåner kan sætte sig fast og føre til kvæstelser. h) Fjern aldrig borespåner fra boreområdet, mens elværktøjet kører. For at fjerne spåner skal du flytte boreværktøjet væk fra arbejdsemnet, slukke for det og vente på, at boreværktøjet stopper. Brug et hjælpemiddel som en børste eller en krog for at fjerne spåner. Kontakt med roterende dele eller borespåner kan føre til kvæstelser. i) Det tilladte omdrejningstal for indsatsværktøjer med mærkehastighed skal mindst være så højt som det maksimale omdrejningstal, der er angivet på elværktøjet. Tilbehør, som drejer hurtigere end tilladt, kan knække og flyve rundt.

Sikkerhedsanvisninger til håndtering af laseren

• Obs: Laserstråling. Kig ikke ind i strålen. Laserklasse 2
• Ret ikke laseren mod reflekterende overflader.
• Mærkninger og advarselshenvisninger er anbragt ved siden af den manuelle spindelføring (25).

Sikkerhedsanvisninger til håndtering af batterier

Vær altid opmærksom på, at batterierne indsættes med polerne i den rigtige retning (+ og -), som angivet på batteriet. Kortslut ikke batterier. - Genoplad ikke generation.

Overopladning/batteri - Bland ikke gamle og nye batterier eller batterier af forskellig type eller fra forskellige producenter! Alle batterier i et sæt skal udskiftes på en gang. - Brugte batterier skal straks fjernes fra apparatet og bortskaffes på korrekt vis! - Opvarm ikke batterier! Svejs og lod ikke direkte på batterier! - Skil ikke batterier ad, deformér dem ikke. - Smid ikke batterier ind i åben ild! Opbevar batterier uden for børns rækkevidde. Børn må ikke udskifte batterier uden opsyn! - Opbevar ikke batterier i nærheden af ild, komfurer og andre varmekilder. Læg ikke batterier i direkte sol, brug eller opbevar ikke batterier i biler ved varmt vejr. - Ubrugte batterier skal opbevares i den originale emballage og ikke i nærheden af metalgenstande. Bland ikke udpakkede batterier og rod dem ikke sammen! Dette kan medføre, at batterierne kortslutter og dermed forårsager skader, forbrændinger eller endda brandfare. - Tag batterier ud af apparatet, når dette ikke bruges i længere tid, medmindre det er til nødstilfælde! - Batterier, der har lækket, må ALDRIG berøres uden passende beskyttelse. Kommer den udløbne væske i kontakt med huden, skal du straks skylle det berørte område under rindende vand. Forhindr under alle omstændigheder, at væsken kommer i berøring med øjne og mund. Opsøg straks læge, hvis dette sker. - Batterikontakter og modkontakter i apparatet skal renses, før batterierne sættes i.

Monteringsvejledning

Bænkeboremaskinen leveres adskilt. Rengør først søjlerøret (6), bundpladen (9), op-

spændingsplanet (12), skruestikket (13) og borepatronen (21) med en tør klud.

1. Anbring søjlerøret (6) på bundpladen (9).

Den røde markering ved foden af søjlerøret (6) og fordybningen i bundpladen (9) skal stemme overens.

Skru søjlerøret (6) sammen med bundpladen (9) med de tre medfølgende monteringsskruer (8) (Størrelse 13 mm).

Tilspænd monteringsskruerne (8) med moderat styrke, så gevindet ikke rives ud af bundpladen (9).

1. Anbring opspændingsplanet (12) på søjlerøret (6). Skyd opspændingsplanet (12) til en nedre position. Fiksér opspændingsplanet (12) med knebelskruen (7) i en nedre position.

1. Anbring skruestikket (13) på opspændingsplanet (12). Skru den fast på opspændingsplanet (12) med de medfølgende monteringsskruer (11) (Størrelse 17 mm) sammen med underlagsskiven og fjederringen i den viste rækkefølge.

De to montageskruer (11) skal positioneres diagonalt over for hinanden.

1. Anbring motorenheden (5) på søjlerøret (6). Sikr motorenheden (5) med de to klemskruer (16) på siderne med den medfølgende unbrakonøgle (32).

1. Skru de tre boreløftearme ind i spindelføringen (25). Tilspænd de tre boreløftearme med en gaffelnøgle (Nøglevidde 6).
2. Løsn låseskruen fra dybdeanslaget (30).

1. Montér laseren ved hjælp af fastgørelsesskruen (34) på moto

renheden (5).

Sørg for, at batterirummet (A 17) befinder sig på siden med den manuelle spindelføring (A 25).

1. Sæt beskyttelsesanordningen (23) på den øverste del af borespindlen (20).
2. Fiksér beskyttelsesanordningen (23) med klemskruen (19).
3. Klap beskyttelsesanordningen (23) op. Sæt borepatronen (21) på borespindlens (20) kegle. Sikr borepatronen (21) ved at slå let på borepatronspidsen et par gange. Anvend hertil en plasthammer.

Ibrugtagning

OBS! Fare for kvæstelser!

Sørg for at have tilstrækkelig plads til arbejdet og udsæt ikke andre personer for fare.

• Før idriftsættelse skal alle afdækninger og beskyttelsesanordninger være monteret korrekt.
• Træk strømstikket ud, før du foretager indstillinger på apparatet.

Opstilling

Opstil bænkborremaskinen på et fast underlag. Skru maskinen fast til underlaget. Brug de fire borehuller i bundpladen (9).

Valg af omdrejningstal

1. Løsn låseskruen (3) til motorafdækningen (1).
2. Åbn motorafdækningen (1).
3. Løsn låsemøtrikkerne (4) på motorenheden (5) med en gaffelnøgle (størrelse 14 mm, ikke inkluderet i leveringen).
4. Skyd motorenheden (5) et stykke frem mod søjlerøret (6) for at aflaste kileremmen (35).
5. Læg kileremmene (35) på den ønskede kombination for at opnå det angivne omdrejningstal:

(U/min):

Motorafdækningen (1) er udstyret med en låsekontakt (38). Hvis motorafdækningen (1) ikke er lukket korrekt, kan apparatet ikke tændes.

1. Spænd låsemøtrikkerne (4) fast igen, og spænd derefter kileremmen, så motorenheden (5) trykkes bagud. Kileremmen (35) er rigtig spændt, når den kan trykkes ned med ca. 1 cm.
2. Luk motorafdækningen (1). Tilspænd låseskruen til motorafdækningen (3).

Anbefalede omdrejningstal for forskellige borstørrelser og materialer:

∅[mm]	∅[mm]	[1/min]
<3	<4265	0
3-45-6	1800
57-8	1300
6-89-10	900
>8	>10600

Kontrol af kileremme

1. Løsn låseskruen (3) til motorafdækningen (1).
2. Åbn motorafdækningen (1).
3. Kontroller kileremmenes (35) spænding.
4. Kileremmen (35) er rigtig spændt, når den nemt kan trykkes ned.
5. Kontroller kileremmen (35) for revner, indsnit eller andre beskadigelser.
6. Luk motorafdækningen (1). Tilspænd låseskruen til motorafdækningen (11).

Spænding af kileremme

1. Løsn låseskruen til motorafdækningen (11).
2. Åbn motorafdækningen (3).
3. Løsn låsemøtrikkerne (4) på motorenheden (5) med en gaffelnøgle (størrelse 14 mm, ikke inkluderet i leveringen).
4. Spænd låsemøtrikkerne (4) fast igen, og spænd derefter kileremmen, så motorenheden (5) trykkes bagud.

Kileremmen (35) er rigtig spændt, når den kan trykkes ned med ca. 1 cm.

1. Luk motorafdækningen (1). Tilspænd låseskruen til motorafdækningen (3).

Indstilling af opspændingsplan

1. Løsn knebelskruen (7).
2. Skyd opspændingsplanet (12) til den ønskede højde.
3. Drej opspændingsplanet (12) til den ønskede position.
4. Fiksér igen opspændingsplanet (12) med knebelskruen (7).
5. Opspændingsplanet (12) kan også indstilles i sin hældning. Løsn hertil låseskruen (10) (nøglevidde 19) under opspændingsplanet (12). Hæld opspændingsplanet (12) efter ønske op til maks. 45° til højre eller venstre. Fiksér igen opspændingsplanet (12) med låseskruen (10).

Forindstilling af boredybden

1. Løsn låseskruen fra dybdeanslaget (30).
2. Sænk borespindlen (20) ned på arbejdsemnet med det monterede værktøj.
3. Drej på skalaen, indtil den røde markering, der er anbragt på motorenheden (5), peger på skalaens nullinje.
4. Drej nu skalaen til den ønskede boredybde, og spænd låseskruen (30) fast igen.
5. Før borespindlen (20) tilbage til dens udgangsposition.

Værktøjsskift

Tag stikket ud af stikdåsen for værktøjsskift. Dermed forhindres det, at apparatet går i gang ved et uheld.

1. Klap beskyttelsesanordningen (23) op.
2. Frigør borepatronens (21) holdebakker fra holderen (2) med borepatronnøglen (31).
3. Tag værktøjet ud.
4. Indsæt et nyt værktøj.

1. Spænd borepatronens (21) holdebakker med borepatronnøglen (31).
2. Fastgør igen borepatronnøglen (26) på holderen (2).
3. Kontroller, at værktøjets position er centreret.
4. Klap beskyttelsesanordningen (23) ned igen.
5. Udfør en kort testkørsel for at kontrollere borets koncentricitet.

Lad under ingen omstændigheder borepatronnøglen (31) blive siddende.

Boring

1. Tænd apparatet.
2. Drej en af boreløftearmene mod uret.
3. Borepatronen (21) sænkes.
4. Udfør boring i arbejdsemnet med passende fremføring til ønsket dybde.
5. Vær opmærksom på en eventuelt nødvendig spånbrydning på vej til den ønskede boredybde.
6. Før værktøjet langsomt tilbage til anslagsposition.

Justering af laseren

OBS! - Laserstråling. Se ikke ind i strålen. Vend hovedet væk eller luk øjnene for at undgå at se ind i laserstrålen. Der er risiko for øjenskader!

Anvend til justering af laseren et stykke træ, som du ikke længere har brug for.

1. Bor kun en lille smule i arbejdsemnet. Ellers ændrer arbejdsemnets position sig, før laseren er indstillet.
2. Tænd for laseren med laserens tænd/sluk-knap (33).
3. Indstil laserkrydset på det sted, hvor der er boret i arbejdsemnet, ved at dreje på de to regulatorer (17).

Isætning/udskiftning af batterier til laseren

1. Sluk for laseren.
2. Åbn batterirummet til laseren (36) ved at skyde låsemekanismen opad og åbne rummet.
3. Isæt batterierne i overensstemmelse med polariteten, der er angivet på låget.
4. Luk og lås batterirummet (36).

Generelle bemærkninger

Fremføring og spindelomdrejningstal har afgørende betydning for værktøjets levetid.

• Skærehastigheden bestemmes af borespindlens omdrejningstal og af værktøjets diameter.
• Derfor gælder generelt: Jo større værktøjsdiameteren er, desto lavere bør omdrejningstallet vælges.
• Når arbejdsemnets styrke er større, skal skæretrykket være højere.
• Sørg for en lettere spånbortledning ved at trække værktøjet tilbage gentagne gange.
• Særligt ved dybe boringer er spånbortledning vanskelig. Reducér i dette tilfælde fremføringen og omdrejningstallet.
• For at undgå en for stor slitage på værktøjsskæret skal der ved boringer med en diameter på over 8,0 mm først forbores med et værktøj med en mindre diameter.

Til- og frakobling

Tilslut apparatet til netspændingen.

OBS! Klap beskyttelsesafdækningen (23) ned, inden du tænder for maskinen.

Tænd:

1. Klap låget (26) af nødafbryderen (24) op.
2. Tryk kort på tænd-kontakten (28).
3. Luk låget (26) af nødafbryderen (24).

Sluk:

1. Klap låget (26) af nødafbryderen (24) op.
2. Tryk på sluk-kontakten (27).
3. Luk låget (26) på nødafbryderen (24).

Nødafbrydelse:

Tryk på nødafbryderen (24).

Efter tryk på nødafbryderen skal du trykke på tænd-kontakten (28), før apparatet kan starte igen.

Fastspænding af arbejdsemner

Der må kun bearbejdes arbejdsemner, der kan fastspændes sikkert mellem spændebakkerne (14). Arbejdsemnet må ikke give efter. Ellers kan der ikke tilvejebringes sikker spænding.

Arbejdsemnet må heller ikke være for lille eller for stort.

Fjernelse af blokeringer

Vælg principielt en tilpasset fremføring for at muliggøre en så forstyrrelsesfri spånbrydning som muligt. - Hvis værktøjet sidder fast i arbejdsemnet, skal apparatet slukkes og strømstikket frakobles. Drej værktøjet ved borepatronen mod uret med et lille ryk for at bryde spånen og frigøre værktøjet igen. - Hvis der opstår et brudstykke under bearbejdningen af arbejdsemnet, skal apparatet slukkes og strømstikket frakobles. Anvend en tang til hjælp og fjern brudstykket, så det forhindres, at det slynges ukontrolleret ud.

Arbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af et specialværksted. Anvend kun originaldele. Lad redskabet køle af før alt service- og rengøringsarbejde. Der er fare for forbrænding!

Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele, og at skruer og andre dele sidder rigtigt. Udskift beskadigede dele.

Rengøring

Anvend ikke rengørings- eller opløsningsmiddel. Kemiske substanser kan angribe værktøjets plastdele. Rengør aldrig værktøjet under rindende vand.

• Rengør værktøjet grundigt efter havebrug.
• Rengør ventilationsåbningerne og overfladen af apparatet med en blød børste, en pensel eller en klud. Fjern eventuelt spåner, støv og snavs med en støvsuger. Smør de bevægelige dele regelmæssigt.
• Sørg for, at smøremidler ikke kommer i kontakt med kontakter, kileremme, drivskiver og boreløftearme.

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

Opbevar maskinen et tørt og støvbeskyttet sted uden for børns rækkevidde. Værktøjet kan flyttes af to personer over en kort distance. Over længere distancer skal værktøjet principielt flyttes ved hjælp af en transportanordning.

Transport

Bær ikke bænkboremaskinen ved at holde i motorenheden.

OBS! Varm overflade. Der er risiko for forbrændinger. Transporter først maskinen, når motorenheden (A 5) er afkølet fuldstændigt.

Bær så vidt muligt bænkboremaskinen sammen med en anden person. Tag fat i bundpladen (A 9) med den ene hånd, og stabilisér maskinen på motorafdækningen (A 1) med den anden hånd.

Bortskaffelse/ miljøbeskyttelse

Tag akku'en ud af apparatet og bortskaf apparat, akku, tilbehør og emballage miljørigtigt.

Apparater må ikke bortskaffes med husholdningsaffald.

• Indlevér værktøjet på en genbrugsstation. De anvendte plast- og metaldele kan sorteres og derefter genanvendes. Rådfør dig med vores servicecenter.
• Bortskaf akku'er iht. de lokale forskrifter. Aflever akku'erne på et samlested for gamle batterier, hvor de bliver tilført et miljørigtigt genbrugssystem. Henvend dig til dit lokale renovationsselskab eller til vores servicecenter.
• Vi bortskaffer dine defekte indsendte apparater gratis.

Reservedele/Tilbehør

Hvis du ikke har internet, kan du også henvende dig telefonisk til vores servicecenter (se „Service-Center", side 143). Hav de nedenfor anførte bestillingsnumre klar.

Pos.	Pos.	Betegnelse	Bestillings-
Betjenings-vejledning	Eksplosions-	numre
A 23	44 Beskyttesesanordning, komplet 91103336
A 12	86-91,96 Opspændingsplan, komplet 91104522
A 25	59-60 Boreløftharm x3 91104525
A 13	97-109 Skruestik	91103342
F 35	72	Kileremme	91103345
A 21	45	Borepatron	91103343
	11-13 Haengsel Motorafdækning		91103346
A 31	61	Borepatronnøgle	91104510
A 6	92,94	Søjlerør	91104521
	110	Laser	91099350

Garanti

Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt, har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der inden for tre år efter dette produkts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet - efter vores skøn - repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) inden for den tre års frist bliver indsendt og

at der vedlægges en kort skriftlig beskrivelse af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra.

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyttede og reparerede dele. Eventuelle allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden er reparationer omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele, som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. kileremme) eller for beskadigelser på skrøbelige dele (f.eks. kontakter, batterier).

Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og/eller erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering samt ved indgreb, der ikke er foretaget på vores autoriserede servicecenter, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kassebonen og identifikationsnummeret (IAN 373868_2104) parat som dokumentation for købet.
• Artikelnummeret fremgår af mærkepladen, en indgravering.
• Skulle der optræde funktionsfejl eller andre defekter, bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.
• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og

med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består, og hvornår denne defekt er optrådt, indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores servicefilial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag.

Vi kan kun bearbejde de apparater, der er indsendt tilstrækkeligt emballeret og frankeret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores servicefilial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse - indsendte apparater bliver ikke modtaget.

Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 373868_2104

Importør

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovennævnte servicecenter.

Problem Mulig Årsag Fejlafhjælpning
Værktøjet star-ter ikke	Der er ingen strømHussikringen slår fraLad en elektriker kontrollere eller repa-rere stikkontakt, strømkabel, ledning og stromstik. Kontroller hussikringen
	Tænd-kontakt (28) /sluk-kontakt (27) defektReparation ved kundeservice
	Motor defekt Reparation ved kundeservice
Stærke vibra-tioner	Motorenheden (5) er/DDiskjortKontroller kileremsspændingen og stram lasemøtrikkerne (4)
	Værktøjet er/DDiskjort fastspændtcentreretKontroller værktøjet i borepatronen (21)
Laseren funge-er ikke	Batterierne er tomeSkift batterierne (se „Udskiftning af batte-rier til laseren")
Høje hylelyde	For hoy kileremsspænding Kontroller kileremsspændingen
	Kilerem (35) beskadiget Kontroller kileremmen (35)
	Drivskive beskadiget Kontroller drivskiverne

Indholdsfortegnelse

Introduktion 144

Tilsigtet brug 145

Oversættelse af den originale CE-konformitetserklæring
Hermed bekærfter vi, at Søjleboremaskine af serien PTBM 400 A1 Serienummer 000001 - 220000 opfylder følgende gældende EF-directiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder somt nationa- le standarder og regler anvendt:
EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019 EN 61010-1:2010/A1:2019 • EN 60825-1:2014 • EN IEC 63000:2018
Det er udelukkende producentens ansvar at udarbeje de的各种 overensstemmelseserklæring:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 05.11.2021	Christian Frank ( Dokumentationsbefuldmægtigel )

• Erklæringens ovennævnte genstand opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
