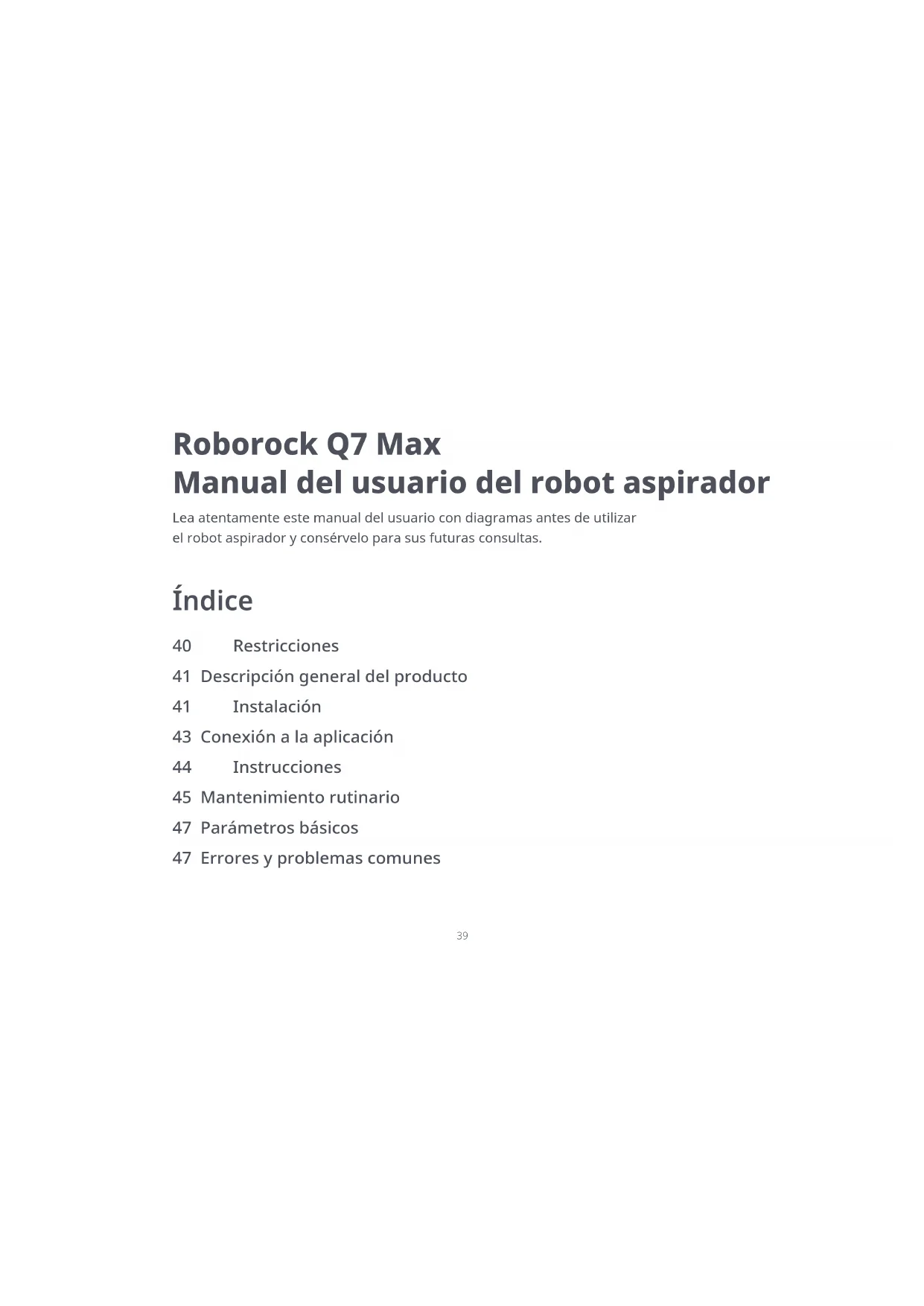

MANUAL DE USUARIO Q7 Max ROBOROCK

Roborock Q7 Max Manual del usuario del robot aspirador

Lea atentamente este manual del usuario con diagramas antes de utilizar el robot aspirador y consérvelo para sus futuras consultas.

Índice

40 Restricciones
41 Descripción general del producto
41 Instalación
43 Conexión a la aplicación
44 Instrucciones
45 Mantenimiento rutinario
47 Parámetros básicos
47 Errores y problemas comunes

Restricciones

ADVERTENCIAS

• Para recargar la batería utilice únicamente la unidad de alimentación extraíble Roborock CDZ11RR, CDZ12RR, AED03HRR o AED04HRR suministrada con este producto.
• No utilice el robot aspirador en superficies elevadas desprovistas de barreras, como suelos de altillos, terrazas abiertas o encima de muebles.
• Para evitar que el robot aspirador se atasque y cause daños en objetos de valor, retire del suelo los objetos y enseres ligeros y delicados (como bolsas de plástico y jarrones) antes de comenzar a limpiar.
• No coloque objetos, niños ni mascotas sobre el robot aspirador, independientemente de si está en funcionamiento o no.
• El robot aspirador no debe pasar por encima de objetos candentes (p. ej., colillas de cigarrillos).
• No use el robot aspirador para recoger objetos rígidos o punzantes (p. ej., restos de objetos decorativos, vidrio o clavos).
• Antes de limpiarlo o realizar operaciones mantenimiento, el robot aspirador debe estar apagado y el enchufe desconectado de la toma de corriente.
• Si va a mantener guardado el robot aspirador, cárguelo completamente antes y consérvelo apagado en un lugar fresco y seco. Recárguelo al menos cada tres meses para evitar que la batería sufra daños por exceso de descarga.

A Descripción general del producto

A1 Robot (vista superior)

-Encendido/Limpiar

• Mantener pulsado para encender y apagar el robot
  • Pulsar para iniciar la limpieza

-Luz del indicador de estado

• Blanco: nivel de batería ≥ 20 %
• Rojo: nivel de batería < 20 %
• Pulsos de luz: cargando o arrancando
  • Parpadeo de luz roja: error

—Limpieza localizada/bloqueo de niños

• Pulsar para limpiar zonas localizadas
• Mantener pulsado 3 segundos para activar y desactivar el bloqueo de niños

—Base de carga

• Pulsar para que regrese a la base

Nota: Pulse cualquier botón para detener el robot mientras está limpiando o volviendo a la base.

A1-1—Protector

A1-2—Sensor de distancia láser (LiDAR)

A1-3—Protector vertical

A1-4—Localizador de base de carga

A2 Robot (vista inferior)

A2-1—Sensor de pared

A2-2—Sensores de desnivel

A2-3—Rueda omnidireccional

A2-4—Contactos de carga

A2-5—Cepillo lateral

A2-6—Rueda principal

A2-7—Cepillo principal

A2-8—Pestillos de tapa del cepillo principal

A3 Robot (tapa superior abierta)

A3-1—Luz del indicador de wifi

• Apagado: wifi deshabilitada
• Parpadeo lento: esperando conexión
• Parpadeo rápido: conectando
  • Luz fija: wifi conectada

A3-2—Restablecer sistema

A3-3—Soporte de paño de fregado

A4 Unidad conjunta de depósito de polvo y depósito de agua

A4-1—Tapón de depósito de agua

A4-2—Filtro de agua

A4-3—Filtro lavable

A5 Base de carga

A5-1—Indicador de encendido de la base de carga

A5-2—Baliza de localización de la base de carga

A5-3—Contactos de carga

A5-4—Conector de alimentación

A5-5—Cepillos de electrodos

A6 Cable de alimentación

A7 Soporte de paño de fregado

A7-1—Ranura de paño de fregado
A7-2—Soporte de paño de fregado
A7-3—Pestillo de soporte de paño de fregado

A8 Paño de fregado

A8-1—Paño de fregado

A8-2—Almohadillas de velcro

A9 Alfombrilla antihumedad

B Instalación

Información importante

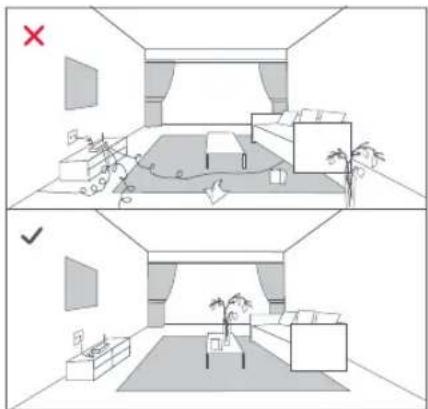

1. Antes de limpiar, recoja los cables y objetos dispersos por el suelo y cambie de lugar cualquier objeto inestable, frágil, peligroso o de valor. El robot aspirador puede atascarse, enredarse con ellos o arrollarlos, causando lesiones personales o daños materiales.
2. Cuando use el robot aspirador en una zona elevada, utilice siempre una barrera física segura para evitar caídas accidentales que puedan ocasionar lesiones personales o daños materiales.

Nota: Cuando utilice el robot aspirador por primera vez, sigalo durante toda su ruta de limpieza para observar qué problemas pueden surgir. El robot podrá limpiar por sí solo a partir de entonces.

B1 Ubicar la base de carga

Coloque la base de carga contra la pared sobre una superficie plana. Conecte el cable de alimentación a la base de carga y recoja los cables que haya por el suelo. Para garantizar una mejor experiencia de uso de la aplicación móvil, coloque la base de carga en una zona con buena cobertura wifi.

B1-1 Más de 0,5 m (1,6 pies)

B1-2 Más de 1,5 m (4,9 pies)

Notas:

• Deje libre al menos 0,5 m (1,6 pies) a cada lado de la base de carga y más de 1,5 m (4,9 pies) enfrente.
• Si el cable de alimentación cuelga hasta el suelo, el robot aspirador podría atraparlo y desconectar la base de carga.
• El indicador de la base de carga permanece encendido mientras le llega corriente y se apaga cuando el robot aspirador se está cargando.
• No coloque la base de carga en lugares expuestos a la luz solar de forma directa ni bloquee la baliza de localización, puede impedir que el robot aspirador regrese automáticamente a la base de carga.

B2 Colocar la alfombrilla antihumedad

Una vez fijada la base de carga en su sitio, use un paño seco para limpiar la zona donde irá colocada la alfombrilla antihumedad. Retire la cobertura de la cinta de doble cara de la parte inferior de la alfombrilla antihumedad y péguela en el suelo, tal y como se muestra a continuación.

Notas:

• Use siempre la alfombrilla antihumedad en suelos de madera.
• La alfombrilla antihumedad se adhiere mejor a superficies lisas.
• Cuando sea necesario, retire lentamente la cinta de doble cara para minimizar los residuos de pegamento.

Encender y cargar el robot aspirador

Mantenga pulsado el botón dpara encender el robot aspirador. Espere hasta que la luz del botón de encendido se ilumine y luego coloque el robot aspirador en la base de carga. El robot aspirador está equipado con una batería recargable de iones de litio de alta eficiencia. Para conservar el rendimiento de la batería, manténgalo siempre cargado.

Nota: Si el nivel de batería es bajo, puede que el robot aspirador no se encienda. En este caso, conéctelo directamente a la base de carga.

B3 Fregado

Nota: Para evitar que se acumule demasiada suciedad durante el primer uso, debe aspirar el suelo al menos tres veces antes de empezar a fregar.

B3-1—Extraer la unidad conjunta de depósito de polvo y depósito de agua

Abra la tapa superior y extraiga la unidad.

B3-2—Llenar el depósito de agua

Retire el tapón del depósito de agua, llénelo de agua y luego ciérrelo bien.

Notas:

• Para evitar que el robot se oxide o quede dañado, añada únicamente limpladores de suelo de la marca Roborock en el depósito de agua.
• No use agua caliente. El depósito podría deformarse.
• Al rellenar el depósito de agua, gírelo 30° para evitar mojar el filtro.

B3-3—Reinstalar la unidad conjunta de depósito de polvo y depósito de agua

Reinstale la unidad. Oirá un chasquido cuando encaje en su sitio.

B3-4—Instalar el paño de fregado

Humedezca el paño de fregado, escúrralo hasta que deje de gotear, introdúzcalo a lo largo de la ranura de fijación y fijelo firmemente en su sitio.

Use exclusivamente el paño de fregado de Roborock. Nota:

B3-5—Instalar el soporte del paño de fregado

Deslice el soporte a lo largo de la parte inferior del robot. Oirá un chasquido cuando encaje en su posición.

Nota: El paño de fregado debe limpiarse a los 60 minutos de uso para garantizar un flujo de agua adecuado y una limpieza de calidad.

B3-6—Desmontar el soporte del paño de fregado

Cuando el robot vuelva a la base después de limpiar, presione los pestillos de ambos lados y deslice el soporte del paño de fregado hacia atrás para retirarlo.

Notas:

- Limpie el paño de fregado después de cada uso y vacíe el agua residual del depósito de agua con regularidad.

- Desmonte el soporte del paño de fregado cuando no lo esté usando,

Conexión a la aplicación

El robot aspirador es compatible con las aplicaciones Roborock y Xiaomi Home. Escoja la que mejor se adapte a sus necesidades.

① Descargar la aplicación

Opción 1: busque "Roborock" en App Store o en Google Play, o escanee el código QR para descargar e instalar la aplicación.

Opción 2: busque "Xiaomi Home" en App Store o en Google Play o escanee el código QR para descargar e instalar la aplicación.

② Restablecer la conexión wifi

1. Abra la tapa superior y busque el indicador de wifi.

2. Mantenga pulsados los botones y hasta que suene la alerta de voz "Restableciendo la conexión wifi". El restablecimiento se completa cuando el indicador de wifi parpadea lentamente. El robot aspirador esperará entonces a establecer una conexión.

Nota: Si no puede conectarse al robot aspirador por problemas con la configuración del router, porque haya perdido la contraseña o por cualquier otro motivo, restablezca la conexión wifi y agregue el robot aspirador como un nuevo dispositivo.

③ Agregar dispositivos

Abra la aplicación Roborock y pulse el botón "Buscar dispositivo" o abra la aplicación Xiaomi Home y pulse en la esquina superior derecha sobre el icono "+". Siga las instrucciones para agregar el dispositivo.

Notas:

• Este proceso puede variar debido a las continuas actualizaciones que experimenta la aplicación. Siga las instrucciones que la aplicación le indique.
• Solo es compatible con redes wifi de 2,4 GHz.
• Si el robot aspirador está esperando a establecer una conexión durante más de 1 hora, el wifi se deshabilitará de forma automática. Para volver a conectarse, deberá restablecer antes la conexión wifi.

Instrucciones

Encendido/apagado

Mantenga pulsado el botón para encender el robot aspirador. El indicador de encendido se iluminará y el robot entrará en modo de espera. Mantenga pulsado el botón para apagar el robot aspirador y completar el ciclo de limpieza.

Nota: El robot aspirador no puede apagarse mientras se está cargando.

Comenzar a limpiar

Pulse el botón ¿para empezar a limpiar. El robot aspirador planifica la ruta de limpieza de acuerdo con su exploración de la habitación. Divide cada habitación en zonas. Primero limpia los bordes de una zona y luego su interior, siguiendo un movimiento en zigzag. De esta manera, el robot recorre las zonas una a una limpiando su hogar de forma eficiente.

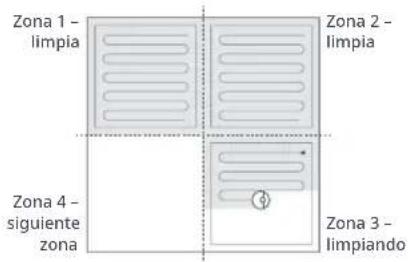

Zona 1 - limpia Zona 2 - limpia Zona 4 - siguiente zona Zona 3 - limpiando

Notas:

• Para que el robot aspire y vuelva a la base de forma automática, enclenda el robot cuando esté en la base. No mueva la base de sitio durante el proceso de fregado.
• No es posible comenzar a limpiar con un nivel de batería demasiado bajo. El robot aspirador debe cargarse antes de comenzar a limpiar.
• Si la limpleza de una zona se completa en menos de 10 minutos, el robot aspirador la volverá a limpiar una segunda vez.
• Si la batería se agota durante una sesión de limpieza, el robot aspirador volverá automáticamente a la base de carga. Una vez cargado, continuará la limpieza donde la dejó.
• Antes de comenzar tareas de fregado, asegúrese de que el paño de fregado está instalado correctamente.

Limpieza localizada

Pulse el botón para comenzar limpieza localizada.

Rango de limpieza: el robot limpia una superficie de 1,5 m (4,9 pies) x 1,5 m (4,9 pies) alrededor de sí mismo.

Nota: Al terminar la limpieza localizada, el robot aspirador volverá automáticamente al punto de partida y entrará en modo de espera.

Pausa

Cuando el robot aspirador esté en funcionamiento, pulse cualquier botón para ponerlo en pausa. Luego pulse para que reanude la limpieza o para que vuelva a la base de carga.

Nota: Si coloca el robot aspirador en la base de forma manual mientras está en pausa, la sesión de limpieza en curso se dará por finalizada.

Suspensión

Si el robot aspirador permanece en pausa más de 10 minutos, entrará en modo de suspensión y el indicador de encendido parpadeará cada pocos segundos. Pulse cualquier botón para activarlo.

Notas:

• El robot aspirador no entrará en modo de suspensión mientras se esté cargando.
• El robot se apagará automáticamente tras permanecer en modo de suspensión más de 12 horas.

Modo DND (no molestar)

El periodo de DND predeterminado es de 22:00 a 08:00. Puede usar la aplicación para deshabilitar el modo DND o modificar el periodo de DND. Cuando el modo DND está activado, el robot no reanuda la limpieza automáticamente, la luz del indicador de encendido se atenúa y el volumen de los mensajes de voz baja.

Bloqueo de niños

Mantenga pulsado el botón para habilitar o deshabilitar el bloqueo de niños. También se puede programar desde la aplicación. Una vez habilitado, cuando el robot aspirador esté parado, no responderá al pulsar los botones. Si el robot aspirador está limpiando o cargándose, se detendrá al pulsar cualquier botón.

Carga

Después de limpiar, el robot aspirador volverá a la base automáticamente para recargarse. Si está en pausa, pulse para que el robot aspirador vuelva a la base de carga. Mientras el robot aspirador se esté cargando, el indicador de encendido emitirá pulsos de luz.

Nota: Si el robot aspirador no puede encontrar la base de carga, volverá a la última posición de partida automáticamente. Coloque el robot aspirador en la base de carga manualmente para cargarlo.

Error

Si se produce un error, el indicador de encendido parpadeará en rojo y se reproducirá una alerta de voz. Consulte la sección "Errores y problemas comunes" para solucionar cualquier posible problema.

Notas:

• El robot aspirador entrará en modo de suspensión automáticamente tras permanecer en estado de error más de 10 minutos.
• Si coloca el robot aspirador en la base mientras está en estado de error, la sesión de limpieza en curso se dará por finalizada.

Restablecer sistema

Si el robot aspirador no responde al pulsar los botones o no lo puede apagar, restablezca el sistema. Pulse el botón Restablecer y el robot se restablecerá automáticamente.

Nota: Una vez restablecido el sistema, las programaciones de limpiezas, los ajustes de wifi, etc. volverán a los valores de fábrica.

Restaurar ajustes de fábrica

Si el robot aspirador no funciona correctamente después de restablecer el sistema, enciéndalo. Mantenga pulsados el botón y el botón Restablecer hasta oír el mensaje de voz "Restaurando ajustes de fábrica".

Funciones de la aplicación

Mapas de limpieza

• Gestión multimapa
• Ruta de aspirado y fregado en tiempo real
• Zonificación
• Edición de mapas

Personalizar modos de limpieza

• Limpieza programada
- Limpieza selectiva de habitaciones
- Por zonas
- Zonas restringidas y muros virtuales
- Personalizado
• Refuerzo para alfombras

Cambiar modo de limpieza

• Niveles de potencia de succión
• Niveles de intensidad de fregado

Información sobre el robot

• Historical de limpieza
• Nivel de batería
  • Cuidado y mantenimiento

Más funciones

• Actualización de firmware
• Ajuste de volumen
• Selección de idioma
• Modo no molestar
• Asistente de voz

Nota: Las funciones y detalles de la aplicación pueden sufrir ligeras modificaciones debido a sus continuas actualizaciones y adaptaciones.

© Mantenimiento rutinario

* Limpiar cada 2 semanas y sustituir cada 6-12 meses

C1-1—Tapa del cepillo principal

C1-2—Pestillos

C1-3—Cepillo principal

C1-4—Tapones del cepillo principal

C1-5—Cojinete del cepillo principal

C1-6—Dele la vuelta al robot y presione los pestillos para retirar la tapa del cepillo principal.

C1-7—Extraiga el cepillo principal y retire el cojínete del cepillo principal.

C1-8—Gire los tapones del cepillo principal en la dirección de desbloqueo indicada para poder retirarlos.

C1-9—Retire la suciedad y los cabellos enredados alrededor del cepillo principal, reinstale el cepillo principal,

recoloque la tapa del cepillo y asegúrese de colocar las pestañas en las ranuras.

C1-10—Asegúrese de que la tapa del cepillo principal se haya colocado correctamente. Una vez correctamente instalada, las cuatro pestañas deberían quedar ocultas.

Notas:

• Puede limpiar el cepillo principal con un paño húmedo. Déjelo secar al aire, alejado de la luz solar directa.
• No utilice desinfectantes ni limpiadores líquidos corrosivos para limpiar el cepillo principal.

C2 Cepillo lateral

* Limpiar cada mes y sustituir cada 3-6 meses

1. Desenrosque el tornillo del cepillo lateral.
2. Retire y limpie el cepillo lateral. Vuelva a colocar el cepillo y apriete el tornillo.

C3 Rueda omnidireccional

* Limpiar cuando sea necesario

C3-1—Utilice un destornillador pequeño u otra herramienta parecida para extraer la rueda haciendo palanca en el eje.

Nota: El soporte de la rueda omnidireccional no se puede extraer.

C3-2—Enjuague el eje y la rueda con agua para eliminar la suciedad y los cabellos atrapados. Seque y vuelva a montar presionando la rueda para encajarla perfectamente en su sitio.

C4 Ruedas principales

* Limpiar cada mes

Limpie las ruedas principales con un paño suave seco.

C5 Unidad conjunta de depósito de polvo y depósito de agua

* Limpiar cada semana y sustituir el filtro cada 6-12 meses

C5-1—Abra la tapa superior del robot aspirador y extraiga la unidad.
C5-2—Extraiga el filtro y vacíe el depósito de polvo.
C5-3—Vacíe el agua residual del depósito de agua con regularidad.
C5-4—Llene el depósito de polvo de agua limpia y agítelo suavemente. Vacíelo de agua sucia a continuación.

Nota: Para evitar posibles atascos, use solo agua limpia. No añada ningún tipo de limpiador líquido.

C5-5—Enjuague varias veces y golpee suavemente el filtro para eliminar toda la suciedad posible.

Nota: Para evitar posibles daños, no toque la superficie del filtro con las manos, con un cepillo ni con objetos duros.

C5-6—Deje secar el filtro durante 24 horas o hasta que esté completamente seco antes de volver a instalarlo.

Nota: Si es necesario, compre un filtro adicional para alternar.

C6 Paño de fregado

* Limpiar después de cada uso y sustituir cada 3-6 meses

Retire el paño de fregado de su soporte. Limpie el paño de fregado y déjelo secar al aire.

Nota: Si el paño de fregado no está limpio, la limpieza perderá efectividad. Límpielo antes de usarlo.

C7 Sensores del robot aspirador

* Limpiar cada mes

Use un paño suave seco para limpiar todos los sensores, incluyendo los siguientes:

C7-1—Localizador de base de carga C7-2—Sensor de pared

C7-3—Cuatro sensores de desnivel

C8 Zonas de contactos de carga

* Limpiar cada mes

Use un trapo suave seco y suave para limpiar los contactos de carga de la base de carga y del robot aspirador.

Batería

El robot aspirador lleva integrada una batería recargable de iones de litio de alta eficiencia. Para conservar el rendimiento de la batería, mantenga el robot aspirador siempre cargado en condiciones normales de uso.

Nota: Si no va a usar el robot aspirador durante un tiempo prolongado, apáguelo y recárguelo al menos cada tres meses para evitar que la batería suíra daños por estar descargada.

Parámetros básicos

Robot

	Q380RRModelo
Batería	Batería de iones de litio de 14,4 V/5200 mAh
	4,7 kg aprox.Peso
	20 VCC 1,2 AEntrada nominal
	<6 horasTiempo de carga

Nota: El número de serie se encuentra en una pegatina en la parte inferior del robot aspirador.

Base de carga

	CDZ11RR o CDZ12RRModelo
	28 WPotencia nominal
	100-240 V-Entrada nominal
	20 VCC 1,2 ASalida nominal
	50-60 HzFrecuencia nominal
Carga de batería	Batería de iones de litio de 14,4 W/5200 mAh

Errores y problemas comunes

Escanee el siguiente código QR para ver los Errores y Problemas comunes en francés, alemán, italiano, español, polaco, noruego y sueco.

Para servicios posventa, contacte con nuestro servicio de atención al cliente por correo electrónico:

Asistencia en Europa: [e-mail]

Asistencia en Australia: [e-mail]
