MANUAL DE USUARIO Qrevo CurvX ROBOROCK

Español (Latinoamérica) 32

Español (Latinoamérica)

Roborock Qrevo CurvX Manual del usuario de la aspiradora robot

Lea detenidamente este manual del usuario con diagramas antes de utilizar este producto y consérvelo correctamente para sus futuras consultas.

Contenido

33 Información de seguridad
36 Batería y carga
36 Explicación de símbolos internacionales
37 Declaración de FCC/IC
38 Descripción general del producto
39 Instalación
40 Conexión con la aplicación
40 Instrucciones para el uso
42 Mantenimiento rutinario
44 Información sobre protección ambiental
45 Parámetros básicos
45 Problemas comunes

Información de seguridad

ADVERTENCIA

• Para usar únicamente con la base Roborock EWFD38LRR.
• El producto se debe apagar y se debe retirar el enchufe del tomacorriente cuando no esté en uso, antes de limpiar o antes de hacer mantenimiento al producto.
• Enchúfelo solamente a un tomacorriente conectado a tierra de manera correcta. Vea las instrucciones para la conexión a tierra.
• La base solo se puede usar para cargar aspiradoras robot equipadas con una batería de iones de litio de 14,4 V/6400 mAh (típ.).

PRECAUCIÓN

• Solo use el producto de acuerdo con el Manual del usuario. Cualquier pérdida o daño ocasionado por el uso incorrecto será responsabilidad del usuario.
• No permita que lo utilicen como un juguete. Se debe prestar mucha atención al utilizar el producto cerca de niños o cuando ellos lo usen.
  • No enjuague el robot ni la base.
• No use el producto para limpiar objetos duros o filosos (como residuos de decoración, vidrio y uñas) para evitar rayar el robot, la base o el piso.
• Asegúrese de que el contenedor de polvo, el filtro lavable, la bolsa de polvo, el cepillo lateral, las mopas, los cepillos principales y la cubierta de los cepillos principales estén instalados antes de la limpieza.
• No se siente ni se pare en el robot ni la base.

- Para evitar corrosión o daños, no use ningún desinfectante y utilice únicamente la solución de limpieza que recomiende Roborock.

- No ponga objetos bajos (como zapatos, felpudos) cerca de superficies elevadas, como escaleras. De lo contrario, el robot puede caerse debido a sensores con funcionamiento incorrecto.

- Para evitar daños a causa del agua, asegúrese de que el piso donde opere el robot esté libre de agua.

- No opere el producto en una habitación donde esté durmiendo un bebé o niño.

- Antes de utilizar el producto, retire del suelo cualquier objeto inestable, frágil, valioso o peligroso, como cables, para evitar que el robot los arrastre y provoque lesiones personales o daños a la propiedad.

- Mantenga el pelo, la ropa suelta, los dedos y todas las partes del cuerpo, tanto de personas como de animales domésticos,

alejados de las uniones, las aberturas y las piezas móviles del producto para evitar posibles lesiones.

• No transporte el robot utilizando el parachoques vertical, la cubierta superior magnética, el cepillo lateral o el parachoques. No mueva la base levantando la parte inferior.
• Coloque la base sobre un piso plano y duro. Mantenga la base, el robot y el cable de alimentación alejados del fuego y fuentes de calor, como radiadores de calefacción. Evite colocar el robot en lugares húmedos y estrechos o en los que este podría quedar suspendido en el aire.
• Este producto pueden usarlo niños de 8 años de edad o más y personas con capacidades físicas, sensoriales o mentales reducidas o que no tienen experiencia y conocimiento si están bajo supervisión o si recibieron instrucciones con respecto al uso del producto de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el producto. La limpieza y el mantenimiento del usuario no deben llevarlos a cabo niños sin supervisión.
• No retire, repare ni modifique la batería ni la base de carga.
• Si la base se coloca en un lugar susceptible a tormentas eléctricas o con voltaje inestable, tome medidas de protección.
• No use el producto sobre alfombras de fibras altas. La eficacia del producto también podría verse reducida en las alfombras oscuras.
• No coloque ningún objeto sobre el robot o la base, cerca de la entrada de succión de la base, ni tampoco los cubra con ningún objeto (incluida la cubierta a prueba de polvo).
• No utilice este producto en superficies elevadas sin barreras, como el piso de un loft, terrazas abiertas o rampas, ni en la parte superior de los muebles.
• No utilice la base para recoger piedras, desechos de papel u otros objetos que pueden obstruir el conducto de aire.
• No opere el producto si se ha dañado de alguna manera. Comuníquese con el servicio de atención al cliente para obtener asistencia.
• Siempre opere el dispositivo en áreas bien ventiladas para evitar que se sobrecaliente.
• Roborock no acepta ninguna responsabilidad por daños indirectos, punitivos, incidentales o consecuentes que resulten del uso, mal uso o incapacidad de uso de este producto. Esta exención de responsabilidad no afecta los derechos legales que no puedan ser objeto de renuncia en virtud de la legislación aplicable.
• Para evitar quemaduras, no toque los dispensadores de agua limpia ni las salidas de aire de secado.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

Este dispositivo debe conectarse a tierra. Si presenta un funcionamiento incorrecto o avería, la conexión a tierra proporciona una forma para lograr la menor resistencia para la corriente eléctrica con el fin de reducir el riesgo de descarga eléctrica. Este dispositivo está equipado con un cable que tiene un conductor de conexión a tierra del equipo y un enchufe a tierra.

El enchufe debe insertarse en un tomacorriente apropiado que esté instalado y conectado a tierra correctamente de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un riesgo de descarga eléctrica. Consulte con un electricista calificado o técnico de servicio en caso de que tenga dudas sobre si el tomacorriente está debidamente conectado a tierra. No modifique el enchufe que viene con el dispositivo, si no cabe en el tomacorriente, pida a un electricista calificado que instale un tomacorriente apropiado.

Este dispositivo es para uso en un circuito de 120 V nominal y tiene un enchufe de acople de conexión a tierra que se parece al enchufe que aparece en el bosquejo A en Métodos de conexión a tierra. Asegúrese de que el dispositivo esté conectado a un tomacorriente que tiene la misma configuración que el enchufe. No se debe usar un adaptador con este dispositivo.

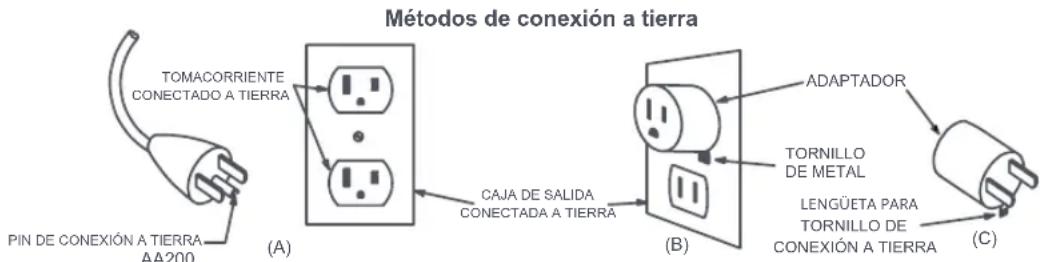

Métodos de conexión a tierra TOMACORRIENTE CONECTADO A TIERRA PIN DE CONEXIÓN A TIERRA AA200 (A) CAJA DE SALIDA CONECTADA A TIERRA (B) ADAPTADOR TORNILLO DE METAL LENGÜETA PARA TORNILLO DE CONEXIÓN A TIERRA (C)

Batería y carga

• No limpie los contactos de carga con paños húmedos ni con las manos húmedas.
• Si el producto no se va a usar por un período prolongado, cárguelo por completo, desenchúfelo y apáguelo, y luego, almacénelo en un lugar seco y fresco. Recárguelo al menos una vez cada tres meses para evitar que la batería se descargue demasiado.
• No use el producto cuando la temperatura sea mayor que 40 °C (104 °F) o menor que 4 °C (39 °F), o si hay líquidos o alguna sustancia pegajosa en el piso.
• No deseche las baterías agotadas. Déjelas con una organización de reciclaje profesional.
• Para transportar el producto, asegúrese de desenchufar la base, apagar el robot y vaciar los tanques de agua. Se aconseja que use el embalaje original.
• Asegúrese de que el voltaje local cumpla con los requisitos enumerados en la base.

Explicación de símbolos internacionales

\~ : símbolo de CORRIENTE ALTERNA [símbolo IEC 60417-5032 (2009-02)]

símbolo de TIERRA DE PROTECCIÓN (Protección a tierra) [símbolo IEC 60417-5019 (2009-02)]

: solo para uso en interiores.

Declaración de FCC/IC

Información de cumplimiento
Nombre del producto Aspiradora robot con base de carga
Modelo del producto	Modelo de la aspiradora robot: RRE0VISBase de Vaciado, Lavado y Llenado: EWFD38LRR
Declaración de cumplimiento	Este dispositivo cumple con la parte 15 de las reglas de la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC).El funcionamiento está sujeto a las siguientes dos condiciones:(1) Este dispositivo no puede provocar interferencia nociva.(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que puede provocar el funcionamiento no deseado.Este dispositivo contiene transmisores o receptores de exención de licencia que cumplen con las RSS de exención de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá.El funcionamiento está sujeto a las siguientes dos condiciones:(1) Este dispositivo no puede causar interferencia.(2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que puede provocar el funcionamiento no deseado del dispositivo.
Correspondencia de la parte responsable en EE. UU.
Compañía	Roborock Technology Co.
Dirección	ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801
Correo electrónico	[e-mail]

A Descripción general del producto

A1 Robot (vista superior)

-Encendido/Limpiar

• Presiónelo y manténgalo presionado para que el robot se encienda o apague
  • Presione para iniciar la limpieza

-Luz indicadora de encendido

• Blanco: nivel de batería ≥15 %
  • Rojo: nivel de batería <15 %
• Luz que se atenúa: cargando o iniciando
• Parpadeando en rojo: error
  • Azul parpadeante: vista remota
• Parpadeo lento en azul: esperando conexión WiFi
• Parpadeo rápido en azul: conectando
• Azul fijo: el asistente de voz está en funcionamiento/WiFi está conectado

—Base

• Si el robot no está en la base: presione para iniciar el regreso a la base/presione y mantenga presionado para comenzar la limpieza localizada
• Si el robot está en la base: presione para iniciar el vaciado/ mantenga presionado para lavar las mopas

Nota: Presione cualquier botón para pausar el robot cuando esté en funcionamiento.

A1-1—Parachoques vertical

A1-2—Sensor LiDAR
A1-3—Micrófonos
A1-4—Sensor de orientación superior
A1-5—Localizador de la base
A1-6— Sensor para reconocimiento de obstáculos Reactive AI
A1-7—Luz de relleno LED
A1-8—Sensor de pared
A1-9—Altavoz

A2 Robot (vista inferior)

A2-1—Sensores de precipicio
A2-2—Sensor de alfombra
A2-3—Cepillo lateral
A2-4—Cubierta de los cepillos principales
A2-5—Rueda omnidireccional
A2-6—Cepillos principales
A2-7— Pestillos de la cubierta de los cepillos principales
A2-8—Ruedas principales
A2-9—Mopas

A3 Robot (cubierta superior retirada)

A3-1—Cubierta superior magnética
A3-2—Botón Restablecer
A3-3—Parachoques
A3-4—Entrada de succión
A3-5— Módulos de elevación y giro automático de las mopas
A3-6—Contenedor de polvo

A3-7—Contactos de carga
A3-8—Sensor de comunicación
A3-9—Puerto de llenado automático

A4 Montaje de mopa

A4-1—Almohadillas de gancho y bucle
A4-2—Eje de la mopa

Nota: Fije las mopas para que queden planas en su lugar.

A5 Mopa

A6 Contenedor de polvo

A6-1—Pestillo de la cubierta
A6-2—Tapa del contenedor de polvo
A6-3—Pestillo del contenedor de polvo
A6-4—Filtro lavable
A6-5—Entrada de succión
A6-6—Entrada de aire

A7 Cable de alimentación

A8 Base de Vaciado, Lavado y Llenado (vista posterior)

A8-1—Puerto de alimentación

A9 Bolsa de polvo desechable

A10 Base de Vaciado, Lavado y Llenado

A10-1—Cubierta de la base
A10-2—Cubierta del contenedor de polvo
A10-3—Tanque de agua sucia
A10-4—Pestillo del tanque de agua
A10-5—Manija del tanque de agua

A10-6—Filtro

A10-7—Ranura de la bolsa de polvo

A10-8—Tanque de agua limpia

A10-9—Luz indicadora de estado

• Luz que se atenúa: vaciando/lavando las mopas
• Rojo: error de base
  • Apagada: apagado/cargando

A10-10—Parte inferior

A10-11—Contactos de carga

A10-12—Puerto de drenaje

A10-13—Filtro de la bandeja de limpieza

A10-14—Salidas de aire de secado

A10-15— Luz de aviso de ubicación de la base

A10-16—Entrada de succión

A10-17—Puerto de relleno del robot

A10-18— Módulo de la bandeja de limpieza

A10-19—Dispensadores de agua limpia

Nota: Para evitar molestias, la luz indicadora de estado se apagará o atenuará en el modo DND.

Instalación

B1 Información importante

B1-1—Ordene los cables, objetos duros o filosos (como clavos y vidrio) y artículos sueltos del piso y retire los objetos inestables, frágiles, importantes o peligrosos para evitar lesiones personales o daños a la propiedad debido a que los objetos

se enreden en el robot, lo obstruyan o resulten golpeados por él.

B1-2—Cuando utilice el robot en una superficie elevada (por ejemplo, en apartamentos dúplex), use siempre una barrera física de seguridad para evitar caídas accidentales que podrían provocar lesiones personales o daños a la propiedad.

Notas:

• Cuando utilice el robot por primera vez, sigalo durante todo el recorrido de limpieza y verifique que no haya problemas potenciales. El robot podrá limpiar por sí solo en los futuros usos.
• Para evitar la acumulación excesiva de suciedad en las mopas, los pisos se deben aspirar al menos tres veces antes del primer ciclo de fregado.

B2 Armado

B2-1—Conecta el cable de alimentación en la parte posterior de la base.
B2-2—Alinee e instale los ejes de las mopas en el robot hasta que escuche un "clic".

B3 Posicionamiento de la base

Coloque la base sobre una superficie plana y dura (de madera, baldosa, hormigón, etc.), contra una pared. Mantenga un espacio libre de al menos 0,9 m (2,96 pies) de alto, 0,46 m (1,51 pies) de ancho y 1,2 m (3,94 pies) de profundidad. Asegúrese de que la ubicación tenga buena cobertura de WiFi para una mejor experiencia con la aplicación móvil. Enchúfela y asegúrese

de que la luz indicadora de estado esté encendida.

B3-1—Más de 1,2 m (3,94 pies)

B3-2—Más de 0,9 m (2,96 pies)

B3-3—Más de 0,46 m (1,51 pies)

Notas:

• Si el cable de alimentación cuelga verticalmente al piso, podría ser atrapado por el robot, lo que ocasionaría que la base se mueva y se desconecte.
• La luz indicadora de estado se enciende cuando recibe electricidad y se apaga cuando el robot se está cargando.

- La luz indicadora de estado se enciende en color rojo si se produce un error.

- Coloque la base sobre una superficie plana y dura, lejos del fuego, el calor y el agua. Evite colocarla en lugares estrechos o donde el robot podría estar suspendido en el aire.

- El hecho de colocar la base sobre una superficie suave (alfombra/tapete) puede provocar que se incline y generar problemas con el regreso y salida de la base.

- Mantenga la base lejos de la luz solar directa o de cualquier cosa que pudiera bloquear la luz de aviso de ubicación de la base; de lo contrario, el robot puede dejar de regresar a la base.

- No use la base sin el tanque de agua limpia, el tanque de agua sucia, la cubierta del contenedor de polvo, la bolsa de polvo desechable o el módulo de la bandeja de limpieza.

• Realice el mantenimiento de la base de acuerdo con el mantenimiento rutinario. No limpie el cable de alimentación de la base ni los contactos de carga con un paño o tejido húmedo.

- Todas las bases se someten a pruebas con agua antes de salir de fábrica. Es normal que quede una pequeña cantidad de agua en la entrada de agua de la base.

B4 Encendido y carga

Mantenga presionado para encender el robot. Espere hasta que la luz indicadora de encendido esté fija y, luego, coloque el robot frente a la base. Asegúrese de que la

base esté conectada. Luego, presione el robot volverá automáticamente a la base para cargarse. El robot está equipado con una batería integrada recargable de iones de litio de alto rendimiento. Para mantener el desempeño de la batería, mantenga el robot cargado.

B4-1—Luz indicadora de estado de la base apagada, luz indicadora de encendido del robot que se atenúa: cargando.

Nota: Es posible que el robot no encienda cuando la batería está baja. En este caso, coloque el robot en la base para cargarlo.

Conexión con la aplicación

1. Descargar la aplicación

Busque "Roborock" en App Store o en Google Play o bien escanee el código QR para descargar e instalar la aplicación.

2. Restablecer la conexión WiFi

Mantenga presionados y simultáneamente hasta escuchar el mensaje de voz "Restableciendo WiFi". El restablecimiento está completo cuando la luz indicadora de encendido parpadea lentamente en azul. El robot luego esperará una conexión.

Nota: Si no puede conectar el robot debido a la configuración de su enrutador, a que olvidó la contraseña o por cualquier otro motivo, restablezca la conexión WiFi y agregue su robot como un nuevo dispositivo.

3. Agregar el dispositivo

Abra la aplicación Roborock, toque los botones "Agregar dispositivo" o "+" y agregue el dispositivo siguiendo la guía en la aplicación.

Notas:

• El proceso real puede variar debido a actualizaciones de aplicaciones en curso. Siga la guía proporcionada en la aplicación.
• Solo se admite WiFi de 2,4 GHz.

© Instrucciones para el uso

C1 Llenar el tanque de agua limpia

Abra la cubierta de la base, levante el tanque de agua limpia, abra su tapa y llénelo con agua del grifo. Después de llenarlo, cierre la tapa, bloquee el pestillo y vuelva a colocar el tanque de agua limpia en su lugar.

Notas:

• Para evitar daños, no use ningún desinfectante. Utilice únicamente la solución de limpieza que recomiende Roborock.
• No añada demasiada solución de limpieza para evitar

que el robot funcione Incorrectamente debido a deslizamientos.

• Para evitar deformaciones, use solo agua fría.
• Si quedan manchas de agua en el exterior del tanque de agua, limpielas con un paño seco y suave antes de volver a colocar el tanque.

Encender/Apagar

Mantenga presionado para encender el robot. La luz indicadora de encendido se encenderá y el robot quedará a la espera de órdenes.

Mantenga presionado 🔒 para apagar el robot y completar el ciclo de limpieza.

Nota: El robot no se puede apagar cuando se está cargando.

Comenzar a limpiar

Presione el botón para iniciar la limpieza. El robot planificará su ruta de limpieza y, en cada habitación, primero dibujará los bordes y, luego, completará la habitación en un patrón de zig zag. Al hacerlo, el robot limpia todas las habitaciones una por una, de forma completa y eficiente.

Notas:

• Para asegurarse de que el robot se devuelva a la base automáticamente, encienda el robot desde la base y no mueva la base durante la limpieza.
• La limpieza no puede comenzar si el nivel de la batería es demasiado bajo. Deje que el robot se cargue antes de comenzar a limpiar.

• Antes de limpiar, retire todos los cables (incluido el cable de alimentación de la base) y los objetos de valor del suelo. La aspiradora robot puede arrastrar objetos sueltos, lo que puede provocar la desconexión de aparatos eléctricos o daños en los cables y los objetos.

• Si la limpieza se completa en menos de 10 minutos, el robot limpiará el área dos veces.

• Si la batería se agota durante el ciclo de limpieza, el robot volverá automáticamente a la base. Después de cargarse, el robot reanudará el trabajo desde donde quedó.
• El robot retraerá los montajes de las mopas para limpiar alfombras. También puede establecer la alfombra como zona de no ingreso en la aplicación para que la evite.
• Antes de comenzar cada tarea de limpieza, asegúrese de que las mopas estén instaladas correctamente.

Limpieza localizada

Mantenga presionado para iniciar la limpieza localizada.

Rango de limpieza: el robot limpia un área cuadrada de 1,5 m (4,9 pies) × 1,5 m (4,9 pies) centrada en sí mismo.

Nota: Luego de la limpieza localizada, el robot regresará automáticamente al punto de inicio y quedará a la espera de órdenes.

Pausa

Cuando el robot está en funcionamiento, presione cualquier botón para pausarlo y, luego, el botón 🔒 para reanudar la limpieza. Presione el botón 🔒 cuando el robot está pausado para enviarlo de regreso a la base.

Nota: Si coloca manualmente el robot pausado en la base, finalizará la limpieza actual.

Suspendido

Si el robot queda en pausa durante más de 10 minutos, entrará en el modo Suspendido y la luz indicadora de encendido

parpadeará cada unos segundos. Presione cualquier botón para activar el robot.

Notas:

• El robot no ingresará en modo Suspendido cuando se esté cargando.
• El robot se apagará automáticamente si queda en modo Suspendido durante más de 12 horas.

Modo DND

El período predeterminado del modo No molestar (DND) es de 22:00 a 08:00. Puede usar la aplicación para deshabilitar el modo DND, modificar su duración o establecer si se habilitarán la recarga, el vaciado y el secado automáticos, se atenuarán las luces indicadoras o se bajará el volumen del mensaje de voz durante el período de DND.

Lavado de las mopas

Durante la limpieza, el robot determina automáticamente cuándo debe regresar a la base para lavar las mopas y llenar el tanque de agua para maximizar su desempeño de fregado. Para iniciar el lavado de forma manual, toque el botón correspondiente en la aplicación. Presione cualquier botón para detener el lavado.

Notas:

• Para asegurarse de que el robot lave la mopa automáticamente, enciéndalo desde la base y evite mover la base durante la limpieza.
• Para evitar quemaduras a causa del agua caliente, no toque los dispensadores de agua limpia.
• La frecuencia de lavado de las mopas y el modo de lavado se pueden modificar en la aplicación.

Vaciado

Cuando termine de limpiar, el robot volverá a la base y comenzará el vaciado automático, según sea necesario. Para iniciar manualmente el vaciado, presione

con el robot en la base o toque el botón correspondiente en la aplicación. Presione cualquier botón para detener el vaciado.

Notas:

• Si el vaciado se ha dejado de usar durante un período prolongado, vacía el contenedor de polvo manualmente y asegúrese de que la entrada de aire esté despejada para que el desempeño de vaciado sea óptimo.
• El vaciado automático puede deshabilitarse en la aplicación.
• Evite el vaciado manual frecuente.
• No lo utilice sin la cubierta del contenedor de polvo o la bolsa de polvo desechable instaladas en su lugar.

Secado

Después del lavado de las mopas o de la limpieza, el secado se iniciará como sea necesario. Para iniciar o detener manualmente el secado, toque el botón correspondiente en la aplicación.

Notas:

• La duración del secado se puede modificar en la aplicación.
• El secado automático se puede deshabilitar en la aplicación.
• Manténgase lejos de las salidas de aire de secado durante el secado.

Carga

Después de limpiar, el robot volverá automáticamente a la base para cargarse. Presione para enviar el robot pausado de vuelta a la base. La luz indicadora de encendido emitirá pulsos de luz durante la carga del robot.

Nota: Si el robot no encuentra la base, volverá automáticamente a su posición de inicio. Coloque el robot en la base manualmente para recargarlo.

Error

Si se produce un error, la luz indicadora de encendido parpadeará en rojo o la luz indicadora de estado quedará fija en rojo. Aparecerá una notificación emergente en la aplicación y es posible que se escuche una alerta de voz.

Notas:

• El robot ingresará automáticamente al modo Suspendido si queda en un estado de mal funcionamiento durante más de 10 minutos.
• Si coloca el robot con mal funcionamiento manualmente en la base de carga, finalizará la limpieza actual.

Restablecer el sistema

Si el robot no responde cuando se presiona un botón o no se puede apagar, restablezca el sistema retirando la cubierta superior magnética y presionando el botón Restablecer.

Nota: Después de restablecer el sistema, los ajustes existentes, como la limpieza programada y la conexión WiFi, se restaurarán a los ajustes de fábrica.

Desactivar el WiFi

Para desconectar el robot del WiFi, mantenga presionado el botón Restablecer hasta que escuche un mensaje de voz. Luego, espere 5 minutos y el WiFi se desactivará automáticamente. Si desea reconectarlo, siga las instrucciones correspondientes para la configuración de conexión.

Restaurar a los ajustes de fábrica

Si el robot no funciona correctamente después de un restablecimiento del sistema, enciéndalo. Mantenga presionado el botón y, al mismo tiempo, presione el botón Restablecer hasta que se escuche el mensaje de voz "Restableciendo los ajustes de fábrica. Esto llevará unos 5 minutos". A continuación, el robot se restaurará a los ajustes de fábrica.

D Mantenimiento rutinario

Notas:

• El producto se debe apagar y se debe retirar el enchufe del tomacorriente antes de limpiarlo o antes de hacerle mantenimiento al producto.
• La frecuencia de reemplazo puede variar según la situación real. Si se produce un desgaste anormal, reemplace las partes de inmediato.

D1 Cepillos principales

* Limpie cada 2 semanas y reemplace cada 6 a 12 meses.

D1-1—Cubierta de los cepillos principales

D1-2— Pestillos de la cubierta de los cepillos principales

D1-3—Cepillos principales

D1-4—Cojinete de los cepillos principales

D1-5—Gire el robot y presione los dos pestillos hacia adentro para quitar la cubierta de los cepillos principales.
D1-6—Levante los cepillos principales y extráigalos, quite los cojinetes y retire el cabello o la suciedad enredados en los extremos de los cepillos principales y los cojinetes.
D1-7—Vuelva a colocar los cojinetes de los cepillos principales. Luego, vuelva a colocar los cepillos principales y asegúrese de que el color de los cepillos principales, sus cojinetes y la flecha en el robot coincidan.
D1-8—Vuelva a colocar la cubierta de los cepillos principales. Asegúrese

de que los cuatro dientes estén completamente encajados en las ranuras y presione la cubierta de los cepillos principales hasta que escuche un clic que indica que está bloqueada.

Notas:

• Se recomienda limpiar los cepillos principales con un paño húmedo. Si los cepillos principales están húmedos, séquelos al aire libre lejos de la luz solar directa.
• No use líquidos de limpieza corrosivos o desinfectantes para limpiar los cepillos principales.

D2 Cepillo lateral

*Limpie mensualmente y reemplace cada 3 a 6 meses.

Desenrosque el tornillo del cepillo lateral. Retire el cepillo lateral y límpielo. Luego, alinee la ranura central con la posición elevada en el robot y apriete el tornillo para reinstalar el cepillo lateral.

D3 Rueda omnidireccional

*Limpie según sea necesario.

D3-1—Inserte una herramienta, como un destornillador pequeño, debajo del centro de la rueda omnidireccional para sacarla lentamente.

Nota: El soporte de la rueda omnidireccional no se puede quitar.

D3-2—Enjuague con agua la rueda y el eje para quitar el cabello y la suciedad. Deje que se sequen al aire, vuelva a colocarlos y presione la rueda y el eje para que encajen en su lugar.

D4 Ruedas principales

* Limpie según sea necesario.

Limpie las ruedas principales con un paño suave y seco.

D5 Contenedor de polvo

*Limpie según sea necesario.

D5-1—Retire la cubierta superior magnética del robot y presione el pestillo del contenedor de polvo para quitar el contenedor de polvo.

D5-2—Presione el pestillo de la cubierta para abrir la tapa del contenedor de polvo, quite el filtro lavable y, a continuación, vacíe el contenedor de polvo.

D5-3—Llene el contenedor de polvo con agua limpia, vuelva a instalar el filtro lavable y cierre la tapa. Agite suavemente el contenedor de polvo y, luego, vierta el agua sucia.

Nota: Para evitar obstrucciones, use solamente agua limpia sin líquidos de limpieza.

D5-4—Deje que transcurran al menos 24 horas para que el contenedor de polvo y el filtro lavable se sequen por completo antes de volver a instalarlos.

D6 Filtro lavable

*Limpie cada 2 semanas y reemplace cada 6 a 12 meses.

D6-1—Presione el pestillo de la cubierta para abrir la tapa del contenedor de

polvo, y quite el filtro.

D6-2—Enjuague varias veces el filtro y dele golpecitos para quitar toda la suciedad posible.

Nota: No toque la superficie del filtro con las manos, cepillos u objetos duros para evitar posibles daños.

D6-3—Deje que el filtro se seque por completo durante 24 horas antes de volver a instalarlo.

D7 Mopas

* Limpie como sea necesario y reemplace cada 1 a 3 meses.

D7-1—Retire las mopas de sus montajes. Limpie las mopas y déjelas secar al aire.

Nota: Si las mopas están sucias, el desempeño del fregado se verá afectado. Límpielas antes de usarlas.

D7-2—Fije las mopas en sus montajes para que queden planas en su lugar.

D8 Sensores del robot

* Limpie según sea necesario.

Use un paño seco y suave para limpiar todos los sensores, incluidos los siguientes:

D8-1—Sensor de orientación superior

D8-2—Localizador de la base

D8-3— Sensor para reconocimiento de obstáculos Reactive AI

D8-4—Sensor de pared

D8-5—Sensor de comunicación

D8-6—Sensores de precipicio

D8-7—Sensor de alfombra

D9 Mover la base

Para mover la base, tome la parte posterior con una mano y el lado interior de la placa delantera con la otra. No levante directamente la parte inferior o la cubierta de la base para evitar que la base se caiga.

D10 Tanque de agua sucia

* Limpie según sea necesario.

Abra la tapa del tanque de agua sucia y vacía el agua sucia. Llene el tanque con agua limpia, cierre la tapa, bloquee el pestillo y agítelo. Vierta el agua sucia. Cierre la tapa y vuelva a instalar el tanque.

Notas:

• Para evitar deformaciones, use solo agua fría.
• Si quedan manchas de agua en el exterior del tanque de agua, limpielas con un paño seco y suave antes de volver a colocar el tanque.

D11 Contactos de carga

*Limpie según sea necesario.

Use un paño suave y seco para limpiar los contactos de carga del robot y de la base.

D12 Reemplace la bolsa de polvo desechable

*Reemplace según sea necesario.

D12-1—Abra la cubierta de la base y retire la cubierta del contenedor de polvo.

D12-2—Quite la bolsa de polvo y deséchela.

Notas:

• La manija de la bolsa de polvo sella la bolsa en la extracción para impedir filtraciones.
• Instale siempre una bolsa de polvo antes de volver a colocar la cubierta del contenedor de polvo para evitar que el vaciado automático se realice sin la bolsa. También puede deshabilitar el vaciado automático en la aplicación.

D12-3—Limpie el filtro con un paño seco, inserte una bolsa de polvo desechable nueva en la ranura hasta el fondo y extiéndala de forma pareja.

Nota: Asegúrese de que la bolsa de polvo desechable esté bien instalada para evitar que salgan residuos que pudieran dañar la base.

D12-4—Vuelva a instalar la cubierta del contenedor de polvo en su lugar y cierre la cubierta de la base para asegurarse de que el contenedor de polvo quede bien sellado.

D13 Módulo de la bandeja de limpieza

* Limpie según sea necesario.

D13-1—Retire el módulo de la bandeja de limpieza.

D13-2—Retire la bandeja de limpieza y el filtro del módulo y enjuáguelos con agua.

D13-3—Vuelva a colocar el filtro y la bandeja de limpieza. Luego, vuelva a instalar el módulo de la bandeja de limpieza.

Información sobre protección ambiental

Extracción de la batería

* La siguiente información se aplica solamente al desechar el robot y no debe seguirse para operaciones cotidianas.

Las sustancias químicas que contiene la batería de iones de litio integrada en este producto pueden contaminar el medioambiente. Quite la batería antes de desechar este producto y entreguela a una instalación profesional de reciclaje de baterías para una eliminación centralizada.

Cómo quitar la batería:

1. Opere el robot sin conectarlo a la base hasta que se agote la batería.
2. Apague el robot.
3. Desatornille la cubierta de la batería.
4. Retire la cubierta de la batería.
5. Presione el pestillo para extraer el conector de la batería y quítela.

Notas:

• Antes de retirar la batería, asegúrese de que esté completamente agotada y que el robot esté desconectado de la base.
• Retire la batería completa. Evite dañar el recubrimiento de la batería para evitar cortocircuitos o fugas de sustancias peligrosas.
• En caso de contacto accidental con el líquido de la batería, enjuague bien con agua y busque atención médica de inmediato.

Parámetros básicos Robot

Modelo RRE0VIS
Batería	Batería deiones de litio de14,4 V/6400 mAh (típ.)
Entrada nominal	20 V=1,5 A

Nota: El número de serie figura en una calcomanía en el lado inferior del robot.

Base de Vaciado, Lavado y Llenado

Modelo EWFD38LRR
Voltaje de entrada nominal	120 V~
Frecuencia nominal 60 Hz
Entrada nominal (recolección de polvo)	6 A
Entrada nominal (Lavado de las mopas con agua caliente)	12 A
Entrada nominal (carga y secado)	1 A
Salida nominal	20 V=1,5 A

Problemas comunes

Escanee el siguiente código QR para ver Problemas comunes.

Português (Brasil)

-Luz indicadora de energia

A10-9—Luz indicadora de status

A10-13—Filtro da bandeja de limpeza

A10-18—Módulo da bandeja de limpeza

B3-2—Mais de 0,9 m (2,96 pés)

B3-3—Mais de 0,46 m (1,51 pés)

Observações:

3. Adicione o dispositivo

D8-6—Sensores de queda

D8-7—Sensor de carpete

D9 Mover a base

D13 Módulo da bandeja de limpeza
