Caractéristiques techniques	Aspirateur robot avec navigation intelligente, puissance d'aspiration de 2500 Pa, batterie lithium-ion de 5200 mAh, capacité du réservoir à poussière de 600 ml.
Modes de nettoyage	Nettoyage en profondeur, nettoyage par zones, nettoyage planifié, mode silencieux.
Connectivité	Compatible avec les applications iOS et Android, contrôle via Wi-Fi, assistant vocal intégré.
Utilisation	Facile à programmer, démarrage à distance, retour automatique à la station de charge.
Maintenance	Filtres lavables, brosses faciles à remplacer, nettoyage du réservoir à poussière recommandé après chaque utilisation.
Sécurité	Système de détection des obstacles, protection contre les chutes, arrêt automatique en cas de surchauffe.
Informations générales	Dimensions : 35 x 35 x 9.6 cm, poids : 3.5 kg, garantie de 2 ans, service client disponible.

FOIRE AUX QUESTIONS - Qrevo CurvX ROBOROCK

Comment connecter le ROBOROCK Qrevo CurvX à mon réseau Wi-Fi ?

Assurez-vous que votre aspirateur est chargé, puis ouvrez l'application Roborock. Sélectionnez 'Ajouter un appareil' et suivez les instructions à l'écran pour connecter l'aspirateur à votre réseau Wi-Fi.

Pourquoi mon aspirateur ne démarre-t-il pas ?

Vérifiez que l'aspirateur est correctement chargé et que le couvercle est bien fermé. Si le problème persiste, réinitialisez l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment nettoyer les brosses de l'aspirateur ?

Retirez les brosses en les dévissant. Utilisez une paire de ciseaux pour couper les cheveux ou les débris qui s'y sont enroulés. Lavez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Mon aspirateur ne trouve pas la station de charge, que faire ?

Assurez-vous que la station de charge est placée dans un endroit dégagé, à au moins 1 mètre de tout objet. Vérifiez également que les capteurs de la station ne sont pas obstrués par de la poussière ou des débris.

Comment programmer un nettoyage à distance ?

Ouvrez l'application Roborock, sélectionnez votre aspirateur, puis accédez à l'option 'Planification'. Choisissez les jours et les heures souhaités pour le nettoyage automatique.

Que faire si l'aspirateur se bloque pendant le nettoyage ?

Arrêtez le nettoyage, vérifiez si des objets obstruent les roues ou les brosses. Retirez les débris et relancez le nettoyage. Si le problème persiste, envisagez de réinitialiser l'appareil.

Comment vider le réservoir de poussière ?

Retirez le réservoir de poussière de l'aspirateur, ouvrez-le au-dessus d'une poubelle et videz son contenu. Nettoyez-le avec un chiffon humide si nécessaire, puis remettez-le en place.

L'aspirateur fait un bruit étrange, que faire ?

Un bruit inhabituel peut indiquer un blocage ou un problème avec les brosses. Vérifiez que rien n'entrave le fonctionnement de l'appareil et nettoyez les brosses si nécessaire.

Comment mettre à jour le firmware de l'aspirateur ?

Connectez l'aspirateur à l'application Roborock. Dans le menu des paramètres, recherchez l'option de mise à jour du firmware et suivez les instructions pour télécharger et installer la dernière version.

L'aspirateur ne répond pas à l'application, que faire ?

Essayez de redémarrer l'aspirateur et votre smartphone. Assurez-vous également que votre appareil est connecté à Internet et que l'application est à jour.

MODE D'EMPLOI Qrevo CurvX ROBOROCK

Wipe the upward sensor.18 Roborock Qrevo CurvX Français Lisez attentivement ce manuel d’utilisation et ses schémas avant d’utiliser le produit et rangez-les soigneusement pour référence future. Contenu Manuel d’utilisation de l’aspirateur robot 19 Informations de sécurité 22 Batterie et rechargement 22 Explication des symboles internationaux 23 Déclaration FCC/IC 24 Présentation du produit 25 Installation 26 Connexion à l’application 26 Instructions d’utilisation 29 Entretien de routine 31 Informations sur la protection de l’environnement 31 Paramètres de base 31 Problèmes courants19 Informations de sécurité AVERTISSEMENT ATTENTION

• Utilisez uniquement le produit conformément au manuel d’utilisation. L’utilisateur sera tenu pour responsable de toute perte ou de tout dommage résultant d’une utilisation incorrecte.

• Ne permettez pas l’utilisation de l’appareil comme un jouet. Il est nécessaire d’être particulièrement attentif lorsque l’appareil est utilisé par des enfants ou à proximité d’enfants.

• Ne rincez pas le robot ni la station d’accueil.

• N’utilisez pas le produit sur des objets durs ou tranchants (tels que des débris de décoration, du verre et des clous), afin d’éviter de le rayer, de rayer sa station d’accueil ou de rayer le sol.

• Assurez-vous que le bac à poussière, le filtre lavable, le sac à poussière, la brosse latérale, les serpillières, les brosses principales et le cache des brosses principales sont en place avant de lancer un nettoyage.

• Ne vous tenez pas assis ou debout sur le robot ou sa station d’accueil.

• N’utilisez aucun désinfectant et n’utilisez que la solution de nettoyage recommandée par Roborock afin d’éviter toute corrosion ou tout dommage.

• Ne placez pas d’objets bas (tels que des chaussures ou des tapis) à proximité des zones surélevées comme des escaliers. Sinon, le robot pourrait tomber à cause d’un dysfonctionnement des capteurs.

• Afin d’éviter tout dommage lié à l’eau, veillez à ce qu’il n’y ait pas d’eau sur le sol sur lequel le robot fonctionne.

• Ne faites pas fonctionner le produit dans une pièce où un nourrisson ou un enfant dort.

• Avant d’utiliser le produit, retirez les divers objets présents au sol, tels que les câbles et les objets instables, fragiles, précieux ou dangereux, afin d’éviter qu’ils ne soient traînés par le robot et que cela n’entraîne des blessures ou des dégâts matériels.

• Tenez les cheveux, les poils, les vêtements amples, les doigts et toutes les parties du corps des personnes et des animaux

• Uniquement prévu pour une utilisation avec une station d’accueil Roborock EWFD38LRR.

• Le produit doit être éteint et sa fiche doit être débranchée de la prise électrique lorsqu’il n’est pas utilisé, avant de le nettoyer ou de l’entretenir.

• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.

• La station d’accueil ne peut être utilisée que pour recharger l’aspirateur robot équipé d’une batterie lithium-ion 14,4 V/6 400 mAh (capacité typique).20 à l’écart des jonctions, des ouvertures et des pièces mobiles du produit afin d’éviter tout risque de blessure.

• Ne transportez pas le robot à l’aide de son pare-chocs vertical, de son capot supérieur magnétique, de sa brosse latérale ou de son pare-chocs. Ne déplacez pas la station d’accueil en soulevant sa base.

• Placez la station d’accueil sur un sol dur et plat. Gardez la station d’accueil, le robot et le câble d’alimentation à l’écart du feu et des sources de chaleur telles que des radiateurs. Évitez les espaces humides ou étroits ou les lieux où le robot risque d’être suspendu dans l’air.

• Ce produit peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d’expérience et de connaissances si elles sont surveillées ou ont reçu des instructions sur l’utilisation sécurisée du produit et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l’entretien utilisateur ne doivent pas être effectués par des enfants sans surveillance.

• Ne démontez pas, ne réparez pas ou ne modifiez pas la batterie ou la station de chargement.

• Si la station d’accueil est placée dans une zone susceptible d’être sujette à des orages ou à une tension instable, prenez des mesures de protection.

• N’utilisez pas le produit sur des moquettes ou tapis à poils longs. Il est en outre possible que l’efficacité du produit soit réduite sur les moquettes ou tapis sombres.

• Ne placez aucun objet sur le robot ou sa station d’accueil ou près de l’entrée d’aspiration de la station d’accueil. Ne les recouvrez également d’aucun objet (housse anti-poussière comprise).

• N’utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d’une mezzanine, une terrasse ouverte ou le dessus d’un meuble.

• N’utilisez pas la station d’accueil pour recueillir des cailloux, des morceaux de papier ou d’autres objets qui pourraient obstruer le tuyau d’air.

• Ne faites pas fonctionner le produit s’il a été endommagé de quelque manière que ce soit. Contactez le Service clientèle pour obtenir de l’aide.

• Faites toujours fonctionner l’appareil dans des endroits bien aérés pour éviter toute surchauffe.

• Roborock décline toute responsabilité en cas de dommages indirects, punitifs, accidentels ou consécutifs résultant de l’utilisation, de la mauvaise utilisation ou de l’incapacité à utiliser ce produit. La présente clause de non-responsabilité n’affecte aucun droit prévu par la loi qui ne pourrait faire l’objet d’une clause de non-responsabilité en vertu de la loi applicable.

• – Ne touchez pas les distributeurs d’eau propre ni les sorties d'air de séchage afin d’éviter toute brûlure.21 Cet appareil est prévu pour une utilisation sur un circuit offrant une tension nominale de 120 V ; il est équipé d’une fiche de mise à la terre ressemblant à celle qui est illustrée sur le schéma A des Méthodes de mise à la terre. Assurez-vous que l’appareil est raccordé à une prise dotée de la même configuration que la fiche. Aucun adaptateur ne doit être utilisé avec cet appareil.

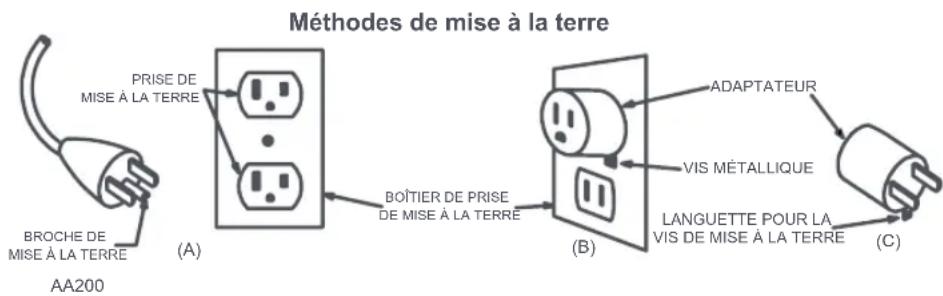

AVERTISSEMENT : Un mauvais raccordement du conducteur de mise à la terre de l’équipement

peut entraîner un risque de décharge électrique. Consultez un électricien ou du personnel de maintenance qualifié si vous n’êtes pas certain de savoir si la prise est correctement reliée à la terre. Ne modifiez pas la fiche fournie avec l’appareil ; si elle n’entre pas dans la prise, demandez à un électricien qualifié de vous installer une prise appropriée. Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre offre un chemin de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique. Cet appareil est équipé d’un cordon muni d’un conducteur et d’une fiche de mise à la terre. La fiche doit être insérée dans une prise appropriée qui est correctement installée et mise à la terre conformément à l’ensemble des ordonnances et codes locaux.

(A) (B) (C)22 Batterie et rechargement

• N’essuyez pas les contacts de rechargement avec un chiffon humide ou vos mains mouillées.

• Si vous prévoyez de ne pas utiliser le produit pendant longtemps, stockez-le dans un endroit sec et frais après l’avoir complètement rechargé, débranché et éteint. Rechargez-le au moins tous les trois mois pour éviter toute décharge excessive de sa batterie.

• N’utilisez pas le produit lorsque la température est supérieure à 40 °C (104 °F) ou inférieure à 4 °C (39 °F). Ne l’utilisez pas non plus si le sol comporte du liquide ou une substance collante.

• Ne jetez pas les batteries usagées. Déposez-les dans un centre de recyclage professionnel.

• Pour transporter le produit, veillez à débrancher la station d’accueil, éteindre le robot et vider les réservoirs d’eau. Nous vous conseillons d’utiliser l’emballage d’origine.

• Veillez à ce que la tension d’alimentation respecte les exigences mentionnées sur la station d’accueil. Explication des symboles internationaux ~ : symbole de COURANT ALTERNATIF [symbole IEC 60417-5032 (02/2009)] : symbole de COURANT CONTINU [symbole IEC 60417-5031 (02/2009)] : symbole de CONDUCTEUR DE PROTECTION (terre de protection) [symbole IEC 60417-5019 (02/2009)] : destiné à une utilisation en intérieur uniquement.23 Déclaration FCC/IC Informations de conformité Nom du produit Robot aspirateur-laveur avec station de chargement Modèle du robot aspirateur : RRE0VIS Modèle de la station de chargement : EWFD38LRR Modèle du produit Déclaration de conformité Coordonnées de la partie responsable aux USA Roborock Technology Co. ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801 [e-mail] Société Adresse E-mail Cet appareil est conforme à l’article 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris toute interférence susceptible d’occasionner un fonctionnement non souhaité. L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) L’appareil ne doit pas produire de brouillage; (2) L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.24 Présentation du produit

• Le robot n’est pas sur sa station d’accueil : appuyez sur ce bouton pour initier le retour à la station d’accueil/appuyez sur ce bouton et maintenez-le enfoncé pour lancer un nettoyage localisé

• Le robot est sur sa station —Station d’accueil

• Appuyez sur ce bouton et maintenez-le enfoncé pour allumer ou éteindre le robot

• Appuyez sur ce bouton pour lancer un nettoyage —Marche/Arrêt/Nettoyage

• Blanc : niveau de batterie ≥ 15 %

• Rouge : niveau de batterie < 15 %

• Effet de respiration : en charge ou démarrage

• Clignotement rouge : erreur

• Respiration bleue : affichage à distance

• Lent clignotement bleu : en attente de connexion WiFi

• Rapide clignotement bleu : connexion

• Bleu fixe : assistant vocal en cours d’exécution/connexion WiFi établie —Voyant d’alimentation

Robot (vue de dessus) Appuyez sur n’importe quel bouton pour suspendre l’opération en cours du robot.Remarque : A1-1 : pare-chocs vertical A1-2 : capteur LiDAR A1-3 : microphones A1-4 : capteur orienté vers le haut A1-5 : localisateur de station d’accueil A1-6 : capteur de reconnaissance d’obstacles Reactive AI A1-7 : lumière LED d’appoint A1-8 : capteur de murs A1-9 : haut-parleur A2-1 : capteurs de vide A2-2 : capteur de moquette/tapis A2-3 : brosse latérale A2-4 : cache des brosses principales A2-5 : roulette omnidirectionnelle A2-6 : brosses principales A2-7 : loquets du cache des brosses principales A2-8 : roulettes principales A2-9 : serpillières

Robot (vue de dessous) A3-1 : capot supérieur magnétique A3-2 : bouton Réinitialiser A3-3 : pare-chocs

Robot (capot supérieur retiré)

Serpillière A4-1 : blocs auto-agrippants A4-2 : axe de serpillière

Support de serpillière Fixez les serpillières à plat.Remarque : d’accueil : appuyez pour lancer un vidage/appuyez et maintenez enfoncé pour lancer un lavage des serpillières A3-4 : entrée d’aspiration A3-5 : modules d’élévation et de rotation automatiques des serpillières A3-6 : bac à poussière A3-7 : contacts de rechargement A3-8 : capteur de communication A3-9 : orifice de remplissage automatique A6-1 : loquet du cache A6-2 : couvercle du bac à poussière A6-3 : loquet du bac à poussière A6-4 : filtre lavable A6-5 : entrée d’aspiration A6-6 : entrée d’air

Sac à poussière jetable

Câble d’alimentation

Station de vidage, lavage et remplissage (vue arrière) A8-1 : port d’alimentation25

• Lorsque vous utilisez votre robot pour la première fois, suivez-le attentivement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le robot pourra nettoyer seul lors des prochaines utilisations. • Pour éviter l’accumulation excessive de saleté sur les serpillières, les sols devraient être aspirés au moins trois fois avant le premier cycle de nettoyage à la serpillière.Remarques : Installation

B1-1 : rangez les câbles, objets durs ou pointus/tranchants (tels que des clous ou du verre) et objets épars présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d’éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot. lorsque vous employez le robot dans une zone surélevée (p. ex. à l’étage d’un duplex), utilisez toujours une barrière de sécurité physique pour éviter toute chute accidentelle du robot qui pourrait entraîner des blessures ou des dommages matériels. B1-2 :

Assemblage B2-1 : branchez le câble d’alimentation à l’arrière de la station d’accueil. alignez et installez les axes de B2-2 :

Positionnement de la station d’accueil Placez la station d’accueil sur un sol dur et plat (bois, carrelage, béton, etc.), à plat contre un mur, et gardez un espace d’au moins 0,9 m (2,96 pi) de haut, 0,46 m (1,51 pi) de large et 1,2 m (3,94 pi) de profondeur. Assurez-vous que le lieu choisi offre une bonne couverture par le signal WiFi pour bénéficier d’une meilleure expérience avec l’application mobile. Branchez la station d’accueil et assurez-vous que le voyant d’état est allumé. Remarques : • Si le câble d’alimentation pend à la verticale vers le sol, il risque d’être happé par le robot, ce qui peut entraîner un déplacement ou un débranchement de la station d’accueil. • Le voyant d’état est allumé lorsque la station d’accueil est sous tension et éteint lorsque le robot est en charge. • Le voyant d’état de la station d’accueil devient rouge si une erreur survient. • Placez la station d’accueil sur une surface plane et dure à l’écart du feu, de la chaleur et de l’eau. Évitez les espaces ou lieux étroits où le robot risque d’être suspendu dans l’air. • Placer la station d’accueil sur une surface molle (moquette/tapis) peut entraîner son inclinaison et des problèmes de départ et de retour du robot. • Gardez la station d’accueil à l’écart de la lumière B3-1 : plus de 1,2 m (3,94 pi) B3-2 : plus de 0,9 m (2,96 pi) B3-3 : plus de 0,46 m (1,51 pi) En mode NPD, le voyant d’état sera éteint ou sa luminosité sera réduite, pour minimiser les perturbations.Remarque : A10 Station de vidage, lavage et remplissage A10-1 : capot de la station d’accueil A10-2 : couvercle du conteneur à poussière A10-3 : réservoir d’eau sale A10-4 : loquet du réservoir d’eau A10-5 : poignée du réservoir d’eau A10-6 : filtre A10-7 : fente pour le sac à poussière A10-8 : réservoir d’eau propre A10-9 : voyant d’état

• Effet de respiration : vidage/lavage des serpillières

• Rouge : erreur de la station d’accueil

• Éteint : éteint/en charge A10-10 : base de la station d’accueil A10-11 : contacts de rechargement A10-12 : port de vidange A10-13 : filtre du bac de nettoyage A10-14 : sorties d’air de séchage A10-15 : balise de localisation de la station d’accueil A10-16 : entrée d’aspiration A10-17 : orifice de remplissage du robot A10-18 : module du bac de nettoyage A10-19 : distributeurs d’eau propre serpillière en place dans le robot jusqu’à ce que vous entendiez un déclic.26

Allumage et rechargement Appuyez sur le bouton et maintenez-le enfoncé pour allumer le robot. Patientez jusqu’à ce que le voyant d’alimentation soit fixe, puis placez le robot devant la station d’accueil. Assurez-vous que la station d’accueil est branchée. Puis, appuyez sur le bouton et le robot retournera automatiquement à la station d’accueil pour se recharger. Le robot intègre une batterie lithium-ion rechargeable très performante. Gardez le robot chargé pour préserver les performances de la batterie. B4-1 : le voyant d’état de la station d’accueil est éteint et le voyant d’alimentation du robot présente un effet de respiration : en charge. Il est possible que le robot ne s’allume pas lorsque la batterie est faible. Dans ce cas, placez directement le robot sur la station d’accueil pour le recharger.Remarque :directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station d’accueil, sinon, le robot risque de ne pas parvenir à y revenir. • N’utilisez pas la station d’accueil sans réservoir d’eau propre, réservoir d’eau sale, couvercle du conteneur à poussière, sac à poussière jetable et module du bac de nettoyage. • Entretenez la station d’accueil conformément à l’entretien de routine. Ne nettoyez pas le câble d’alimentation ni les contacts de rechargement de la station d’accueil avec un chiffon ou un tissu humide. • Toutes les stations d’accueil sont soumises à des tests à l’eau avant de quitter l’usine. Il est normal qu’une petite quantité d’eau subsiste dans le passage d’eau de la station d’accueil. Connexion à l’application Recherchez « Roborock » sur l’App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l’application.

Appuyez simultanément sur les boutons et et maintenez-les enfoncés jusqu’à ce que vous entendiez l’alerte vocale « Réinitialisation du WiFi en cours ». La réinitialisation sera terminée lorsque le voyant d’alimentation clignotera lentement en bleu. Le robot sera alors en attente de connexion. Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d’un mot de passe oublié ou de toute autre raison, réinitialisez le WiFi et ajoutez votre robot comme nouvel appareil.Remarque :Remarques : • Le véritable processus peut varier en raison des Ouvrez l’application Roborock, appuyez sur le bouton « Ajouter un appareil » ou sur le bouton « + » et ajoutez votre appareil en suivant le guide de l’application.

3. Ajouter un appareil

mises à jour continues de l’application. Suivez les instructions fournies dans l’application. • Seul le WiFi 2,4 GHz est pris en charge. Instructions d’utilisation

Appuyez sur le bouton et maintenez-le enfoncé pour allumer le robot. Le voyant d’alimentation s’allumera et le robot se mettra en attente de commandes. Appuyez sur le bouton et maintenez-le Marche/Arrêt Ouvrez le capot de la station d’accueil, soulevez le réservoir d’eau propre, ouvrez son couvercle, puis remplissez-le d’eau du robinet. Une fois que vous l’avez rempli, refermez son couvercle, verrouillez son loquet et remettez-le en place dans la station d’accueil.

Remplissage du réservoir d’eau propre Remarques : • N’utilisez aucun désinfectant, employez uniquement la solution de nettoyage recommandée par Roborock afin d’éviter tout dommage. • N’ajoutez pas trop de solution de nettoyage pour éviter tout fonctionnement incorrect lié à un glissement du robot. • N’utilisez que de l’eau froide afin d’éviter toute déformation. • Si des traces d’eau subsistent sur l’extérieur du réservoir d’eau, essuyez-les avec un chiffon doux sec avant de réinstaller le réservoir.27 Appuyez sur pour lancer un nettoyage. Le robot planifiera son parcours de nettoyage. Dans chaque pièce, il commencera par les bords puis la complètera en zigzag. Ce faisant, il nettoie toutes les pièces une par une, nettoyant ainsi minutieusement et efficacement votre logement. Démarrage du nettoyage Remarques :

• Pour vous assurer que le robot revient à la station d’accueil automatiquement, démarrez-le depuis la station d’accueil et ne déplacez pas la station d’accueil durant le nettoyage.

• Le nettoyage ne peut pas commencer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.

• Avant le nettoyage, rangez correctement vos câbles (y compris le câble d’alimentation de la station d’accueil) et vos objets précieux présents au sol. Les éléments épars risqueraient d’être traînés par votre robot, ce qui pourrait entraîner une déconnexion de vos appareils électriques ou un endommagement de vos câbles et de vos biens.

• Si le nettoyage est terminé en moins de 10 minutes, le robot nettoiera la zone à deux reprises.

• Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station d’accueil. Après s’être rechargé, le robot reprendra là où il s’est arrêté.

• Le robot rétractera ses supports de serpillières lorsqu’il nettoiera de la moquette/un tapis. Vous pouvez également définir la moquette/le tapis en tant que zone interdite dans l’application pour l’éviter.

• Avant le démarrage de chaque tâche de nettoyage, assurez-vous que les serpillières ont été correctement installées. Nettoyage localisé Appuyez sur le bouton et maintenez-le enfoncé pour lancer un nettoyage localisé. Zone couverte par le nettoyage : le robot nettoie une zone carrée de 1,5 m (4,9 pi) × 1,5 m (4,9 pi) autour de lui. Après le nettoyage localisé, le robot reviendra automatiquement à son point de départ et se mettra en attente de commandes. Remarque : Pause Lorsque le robot est en train de nettoyer, appuyez sur n’importe quel bouton pour le mettre en pause, puis appuyez sur afin qu’il reprenne le nettoyage. Lorsque le robot est en pause, appuyez sur afin qu’il revienne à sa station d’accueil. Si vous placez manuellement le robot en pause sur sa station d’accueil, cela mettra fin au nettoyage en cours. Remarque : Repos Si le robot est en pause pendant plus de 10 minutes, il se mettra en repos et son voyant d’alimentation clignotera toutes les quelques secondes. Appuyez sur n’importe quel bouton pour le réactiver. Remarques :

• Le robot ne se mettra pas en repos lorsqu’il sera en charge.

• Le robot s’éteindra automatiquement s’il reste en mode Repos pendant plus de 12 heures. Mode NPD La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l’application pour désactiver ou changer la période du mode NPD. Vous pouvez aussi l’employer afin de définir si vous souhaitez activer les fonctions automatiques de rechargement d’appoint, de vidage et de séchage, réduire la luminosité des voyants ou baisser le volume des messages vocaux pendant la période NPD. Lavage des serpillières Durant le nettoyage, le robot détermine automatiquement à quel moment il doit revenir à sa station d’accueil pour laver ses serpillières et remplir son réservoir d’eau afin de maximiser ses performances de nettoyage à la serpillière. Pour démarrer manuellement le lavage, appuyez sur le bouton correspondant de l’application. Appuyez sur n’importe quel bouton pour arrêter le lavage.

• Pour être certain que le robot lave automatiquement ses serpillières, démarrez-le depuis sa station d’accueil et évitez de la déplacer durant le nettoyage.

• Ne touchez pas les distributeurs d’eau propre afin d’éviter toute brûlure liée à l’eau chaude.

• La fréquence et le mode de lavage des serpillières peuvent être modifiés dans l’application. Remarques : Le robot ne peut pas être éteint lorsqu’il est en charge. Remarque : enfoncé pour éteindre le robot et mettre fin au cycle de nettoyage.28

• Lorsque le vidage automatique n’a pas été utilisé depuis longtemps, videz le bac à poussière manuellement et assurez-vous que l’entrée d’air ne présente aucune obstruction pour que les performances de vidage restent optimales.

• Le vidage automatique peut être désactivé dans l’application.

• Évitez de déclencher fréquemment le vidage manuellement.

• N’utilisez pas cette fonction lorsque le couvercle du conteneur à poussière et le sac à poussière jetable ne sont pas installés en place. Remarques : Après le nettoyage, le robot reviendra à la station d’accueil et le vidage automatique commencera si nécessaire. Pour lancer manuellement un vidage, appuyez sur tandis que le robot est sur sa station d’accueil ou appuyez sur le bouton correspondant de l’application. Appuyez sur n’importe quel bouton pour arrêter le vidage. Vidage

• Le robot se mettra automatiquement en repos s’il reste sur un dysfonctionnement pendant plus de 10 minutes.

• Si vous placez manuellement le robot sur sa station d’accueil alors qu’il présente un dysfonctionnement, cela mettra fin au nettoyage en cours. Remarques : Le séchage commencera si nécessaire après le lavage des serpillières ou après un nettoyage à la serpillière. Pour démarrer ou arrêter manuellement le séchage, appuyez sur le bouton correspondant de l’application. Séchage

• La durée du séchage peut être modifiée dans l’application.

• Le séchage automatique peut être désactivé dans l’application.

• Restez à distance des sorties d’air de séchage pendant le séchage. Remarques : Rechargement Une fois le nettoyage terminé, le robot reviendra automatiquement à sa station d’accueil pour se recharger. Appuyez sur le bouton pour renvoyer le robot en pause à la station d’accueil. Le voyant d’alimentation présentera un effet de respiration durant le rechargement du robot. Le robot reviendra automatiquement à son point de départ s’il ne parvient pas à retrouver sa station d’accueil. Placez manuellement le robot sur sa station d’accueil pour le recharger. Remarque : Erreur Si une erreur intervient, le voyant d’alimentation clignotera en rouge ou le voyant d’état restera fixe en rouge. Vous recevrez une notification contextuelle dans l’application et une alerte vocale sera éventuellement émise. Réinitialisation du système Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système en retirant le capot supérieur magnétique et en appuyant sur le bouton Réinitialiser. Une fois le système réinitialisé, les paramètres d’usine des nettoyages planifiés, du WiFi, etc. seront rétablis. Remarque : Restauration des paramètres d’usine Si le robot ne fonctionne pas correctement après une réinitialisation système, commencez par l’allumer. Appuyez sur le bouton , maintenez-le enfoncé et appuyez simultanément sur le bouton Réinitialiser jusqu’à ce que vous entendiez le message vocal « Restauration des paramètres d'usine. Cela prendra environ 5 minutes. » Les paramètres d’usine du robot seront alors restaurés. Pour déconnecter le robot du WiFi, appuyez sur le bouton Réinitialiser jusqu’à ce que vous entendiez un message vocal. Ensuite, attendez 5 minutes et le WiFi sera automatiquement désactivé. Si vous souhaitez vous reconnecter, veuillez suivre les instructions de connexion correspondantes. Désactivation du WiFi29 Entretien de routine

Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois. D1-1 : cache des brosses principales D1-2 : loquets du cache des brosses principales D1-3 : brosses principales D1-4 : roulement de brosse principale

Brosses principales Remarques : • Avant de nettoyer ou d’entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique. • La fréquence de remplacement peut varier selon la situation effective. En cas d’usure anormale, remplacez immédiatement les pièces. D1-7 : D1-8

D1-5 : retournez le robot et pressez les deux loquets vers l’intérieur pour retirer le cache des brosses principales. soulevez les brosses principales et tirez-les pour les sortir, retirez leurs roulements et éliminez toute saleté ou tout poil enchevêtré à leurs deux extrémités et au niveau de leurs roulements. réinstallez les roulements des brosses principales. Ensuite, réinstallez les brosses principales et assurez-vous que leur couleur, leurs roulements et la flèche du robot correspondent. réinstallez le cache des brosses principales. Assurez-vous que ses D1-6 : Remarques : • Il est recommandé de nettoyer les brosses principales avec un chiffon humide. Si les brosses principales sont mouillées, laissez-les sécher à l’air libre, à l’abri de la lumière directe du soleil. • N’utilisez pas de liquide de nettoyage corrosif ou de désinfectant pour nettoyer les brosses principales. D3-1 : insérez un outil, tel qu’un petit tournevis, sous le milieu de la roulette omnidirectionnelle pour l’extraire lentement. rincez la roulette et son axe à l’eau pour retirer tout poil et toute saleté. Laissez sécher à l’air libre et réinstallez en appuyant sur la roulette et son axe pour les remettre en place. retirez le capot supérieur magnétique du robot et appuyez sur le loquet du bac à poussière pour retirer le bac à poussière. appuyez sur le loquet du cache du bac à poussière pour l’ouvrir, retirez le filtre lavable, puis videz le bac à poussière.

Nettoyer si nécessaire.

Nettoyer tous les mois et remplacer tous les 3 à 6 mois. Retirez la vis de la brosse latérale. Retirez et nettoyez la brosse latérale. Puis, alignez la rainure centrale avec la position surélevée sur le robot, et serrez la vis pour réinstaller la brosse latérale. Le support de la roulette omnidirectionnelle ne peut pas être retiré.Remarque : D3-2 : Nettoyez les roulettes principales avec un chiffon doux sec.

Roulettes principales

Nettoyer si nécessaire. D5-1 :

Nettoyer si nécessaire. D5-2 : D5-3 :

Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois. D6-1 : N’utilisez que de l’eau propre sans liquide nettoyant pour éviter toute obstruction.Remarque : D5-4 : remplissez le bac à poussière d’eau propre, réinstallez le filtre lavable, puis refermez le couvercle du bac à poussière. Secouez délicatement le bac à poussière, puis évacuez l’eau sale. Laissez le bac à poussière et le filtre lavable sécher complètement pendant au moins 24 heures avant de les réinstaller. appuyez sur le loquet du cache du bac à poussière pour l’ouvrir, puis retirez le filtre. quatre dents sont entièrement en place dans les encoches et appuyez sur le cache des brosses principales jusqu’à ce que vous entendiez un déclic indiquant qu’il est verrouillé.30 D6-2 : D6-3 : Ne touchez pas la surface du filtre avec vos mains, des brosses ou des objets durs pour éviter tout risque de l’endommager. Remarque :

Nettoyer si nécessaire et remplacer tous les 1 à 3 mois. D7-2 : Une serpillière sale nuira aux performances de nettoyage. Nettoyez-la avant utilisation. Remarque : rincez le filtre à plusieurs reprises et tapotez-le pour éliminer autant de saletés que possible. laissez le filtre sécher complètement pendant au moins 24 heures avant de le réinstaller. retirez les serpillières de leurs supports. Nettoyez les serpillières et laissez-les sécher à l’air libre. faites fermement adhérer les serpillières à plat en place sur leurs supports.

Capteurs du robot Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants : D8-1 : capteur orienté vers le haut D8-2 : localisateur de station d’accueil D8-3 : capteur de reconnaissance d’obstacles Reactive AI D8-4 : capteur de murs D8-5 : capteur de communication D8-6 : capteurs de vide D8-7 : capteur de moquette/tapis

Nettoyer si nécessaire.

Déplacement de la station d’accueil Pour déplacer la station d’accueil, tenez l’arrière d’une main et le bord intérieur de l’avant de l’autre. Ne soulevez pas directement la base et le capot de la station d’accueil pour éviter qu’elle ne tombe. D10 Réservoir d’eau sale Ouvrez le couvercle du réservoir d’eau sale et évacuez l’eau sale. Remplissez le réservoir avec de l’eau propre, refermez son couvercle, verrouillez son loquet et agitez- le. Évacuez ensuite l’eau sale. Refermez le couvercle puis réinstallez le réservoir.

Nettoyer si nécessaire. Remarques :

• N’utilisez que de l’eau froide afin d’éviter toute déformation.

• Si des traces d’eau subsistent sur l’extérieur du réservoir d’eau, essuyez-les avec un chiffon doux sec avant de réinstaller le réservoir. D11 Contacts de rechargement Utilisez un chiffon doux sec pour essuyer les contacts de rechargement du robot et de la station d’accueil.

Nettoyer si nécessaire. Remarques :

• La poignée du sac à poussière le referme une fois qu’il est retiré pour éviter toute perte.

• Installez toujours un sac à poussière avant de remettre le couvercle du conteneur à poussière en place afin d’éviter tout vidage automatique sans sac. Vous pouvez également désactiver le vidage automatique dans l’application. D12 Remplacement du sac à poussière jetable D12-1 : ouvrez le capot de la station retirez le sac à poussière jetable et mettez-le au rebut. nettoyez le filtre avec un chiffon sec, insérez un nouveau sac à poussière jetable entièrement dans la fente, puis répartissez-le uniformément. réinstallez le couvercle du conteneur à poussière en place et refermez le capot de la station d’accueil afin de veiller à ce que le conteneur à poussière soit fermé hermétiquement. retirez le module du bac de nettoyage. D12-2 :

Remplacer si nécessaire. D12-3 : D12-4 : D13 Module du bac de nettoyage D13-1 :

Nettoyer si nécessaire. Assurez-vous que le sac à poussière jetable est correctement installé afin d’éviter la sortie des déchets et l’endommagement de la station d’accueil. Remarque : d’accueil et retirez le couvercle du conteneur à poussière. retirez le bac de nettoyage et le filtre du module, puis rincez-les à l’eau. réinstallez le filtre et le bac de nettoyage. Ensuite, réinstallez le module du bac de nettoyage. D13-2 : D13-3 :31 Paramètres de base Modèle RRE0VIS Batterie Batterie lithium-ion 14,4 V/6 400 mAh (capacité typique) Entrée nominale 20 V 1,5 A Robot Le numéro de série figure sur un autocollant apposé sous le robot. Remarque : Station de vidage, lavage et remplissage Modèle EWFD38LRR Tension nominale d’entrée 120 V~ Fréquence nominale 60 Hz Entrée nominale (recueil de la poussière) 6 A Entrée nominale (lavage des serpillières à l’eau chaude) 12 A Entrée nominale (chargement et séchage) 1 A Sortie nominale 20 V 1,5 A Problèmes courants Scannez le code QR ci-dessous pour consulter les problèmes courants. Les substances chimiques contenues dans la batterie lithium-ion intégrée à ce produit peuvent entraîner une pollution environnementale. Retirez la batterie avant de mettre ce produit au rebut et confiez-la à un centre de recyclage professionnel pour une mise au rebut centralisée. Informations sur la protection de l’environnement Retrait de la batterie

Les informations suivantes ne s’appliquent que lorsque vous mettez le robot au rebut et ne doivent pas être prises en compte pour l’utilisation quotidienne. Remarques :

• Avant de retirer la batterie, assurez-vous qu’elle est entièrement épuisée et que le robot est déconnecté de sa station d’accueil.

• Retirez l’ensemble du bloc-batterie. Veillez à ne pas endommager le boîtier du bloc-batterie pour éviter tout court-circuit ou toute fuite de substances dangereuses.

• En cas de contact accidentel avec le liquide de la batterie, rincez abondamment à l’eau et consultez immédiatement un médecin.

1. Faites fonctionner le robot sans le connecter

à la station d’accueil jusqu’à ce que sa batterie soit épuisée.

2. Éteignez le robot.

3. Dévissez le cache de la batterie.

4. Retirez le cache de la batterie.

5. Appuyez sur le loquet pour dégager le
