BRUKSANVISNING Q7 Max ROBOROCK

Merk: Roboten kan ikke slås av när den lades.

Starte rengjøring

Merk: Serienummeret står på et klistremerke på undersiden av roboten.

Ladestasjon

	CDZ11RR eller CDZ12RRModel
	28 WNominell effekt
	100-240 V-Nominell inngang
	20 VDC 1,2 ANominell utgang
	50-60 HzNominell frekvens
Ladebatteri	14,4 V / 5200 mAhlitiumionbatteri

Vanlige feil

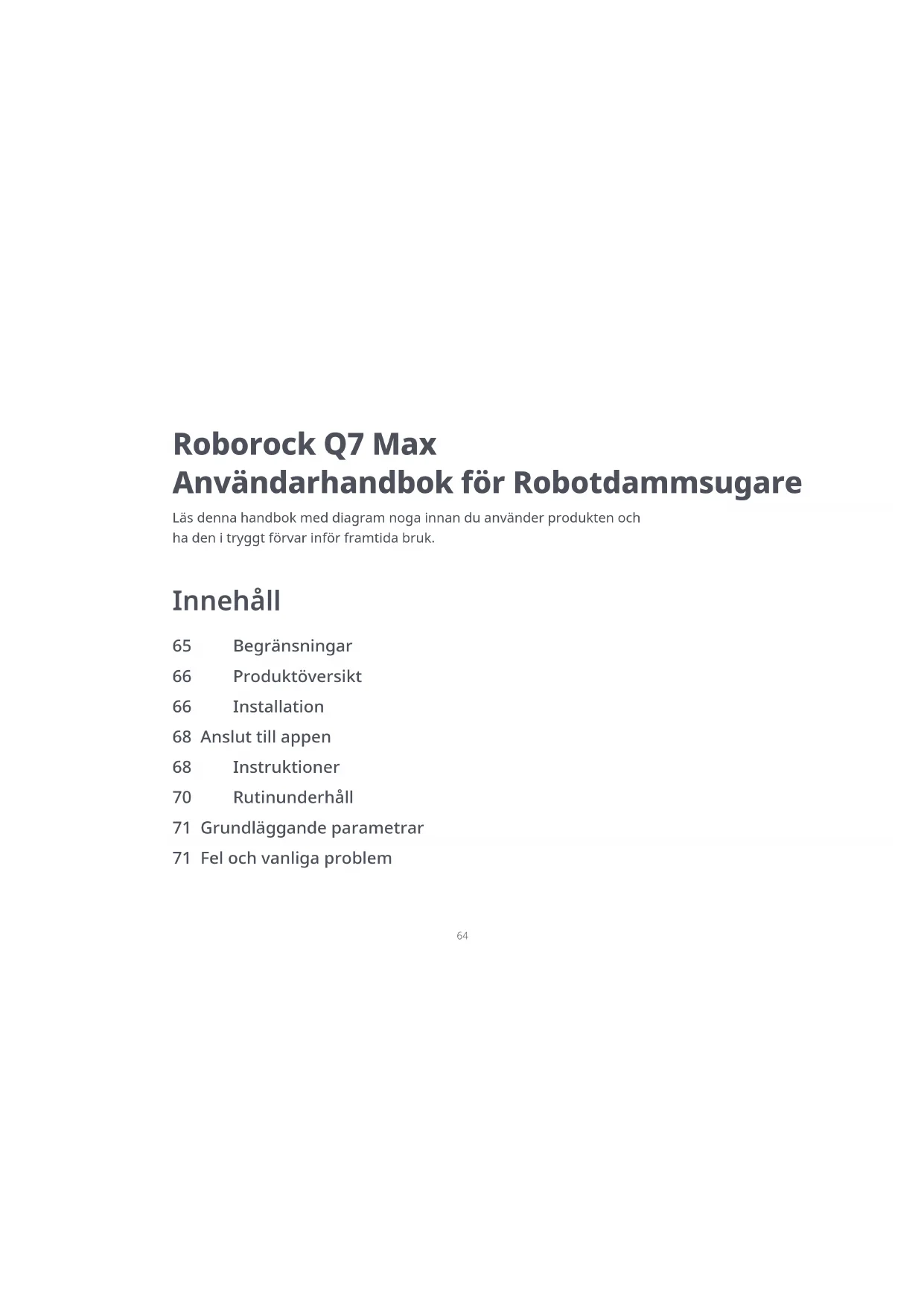

Roborock Q7 Max Användarhandbok för Robotdammsugare

Läs denna handbok med diagram noga innan du använder produkten och ha den i tryggt förvar inför framtida bruk.

Innehåll

65 Begränsningar
66 Produktöversikt
66 Installation
68 Anslut till appen
68 Instruktioner
70 Rutinunderhåll
71 Grundläggande parametrar
71 Fel och vanliga problem

Begränsningar

WARNING

• För uppladdning av batteriet ska du enbart använda den avtagbara försörjningsenheten Roborock CDZ11RR, CDZ12RR, AED03HRR eller AED04HRR som medföljer denna produkt.
• Använd inte produkten på upphöjda ytor utan barriärer som t.ex. golvet på ett loft, en terrass utan avgränsning eller ovanpå möbler.
• Förhindra att produkten blockeras och undvik skador på värdefulla föremål genom att ta bort lätta föremål (t.ex. plastpåsar) och ömtåliga objekt (t.ex. vaser) från golvet före städningen.
• Placera ingenting (inklusive barn och husdjur) på produkten, oavsett om den är i drift eller inte.
• Använd inte produkten för brinnande föremål (t.ex. cigarettfimpar).
• Använd inte produkten för att rengöra hårda eller vassa föremål (t.ex. dekorationsavfall, glas och spikar).
• Produkten måste vara avständ och stickkontakten måste dras ut ur vägguttaget innan du rengör eller underhåller produkten.
• Inför en längre tids förvaring ska du ladda roboten helt och stänga av den innan den placeras på en sval och torr plats. Ladda upp den minst var tredje månad för att förhindra att batteriet laddas ur för mycket.

A Produktöversikt

A1 Robot (ovanifrån)

På/Rengör

• Tryck och håll inne för att sätta på/ stänga av
• Tryck för att starta rengöring.

Statusindikatorlampa

• Vit: Batterinivå ≥ 20 %
• Röd: Batterinivå < 20 %
• Pulserande: Laddar eller startar
- Blinkar rött: Fel

—Zonrengöring/barnlås

• Tryck för att zonrengöra
• Tryck och håll inne i 3 sekunder för att stänga av/slä på barnlåset

—Laddningsstation

- Tryck för att återgå till laddningsstationen

Anteckning: Tryck på valfri knapp för att pausa roboten när den rengör eller är på väg till laddningsstationen.

A1-1—Stötfångare

A1-2—LiDAR-sensor
A1-3—Vertikal stötfångare
A1-4—Stationslokaliserare

A2 Robot (underifrån)

A2-1—Väggsensor
A2-2—Trappsensorer
A2-3—Omnihjul
A2-4—Laddningskontakter

A2-5—Sidoborste
A2-6—Huvudhjul
A2-7—Huvudborste
A2-8—Spärr till huvudborstens lock

A3 Robot (övre lucka öppen)

A3-1—WiFi-indikatorlampa

• Av: WiFi inaktiverad
- Blinkar långsamt: Inväntar anslutning
- Blinkar snabbt: Ansluter
- Fast sken: WiFi ansluten

A3-2—Systemäterställning

A4 Dammbehållare och vattentank

A4-1—Propp till vattentank
A4-2—Vattenfilter
A4-3—Tvättbart filter

A5 Laddningsstation

A5-1—Strömindikator till laddningsstation
A5-2—Lokaliseringssändare för laddningsstation
A5-3—Laddningskontakter
A5-4—Eluttag
A5-5—Elektrodborstar

A6 Elkabel

A7 Moppduksfäste

A7-1—Moppduksskåra

A7-2—Moppduksfäste
A7-3—Lås till moppduksfäste

A8 Moppduk

A8-1—Moppduk
A8-2—Kardborreband

A9 Fuktsäker matta

B Installation

Viktig information

1. Rensa kablar och lösa föremål från golvet och flytta alla instabila, ömtåliga, värdefulla eller farliga föremål för att förhindra person- eller sakskador till följd av föremål som trasslat in sig, träffats av eller välts omkull av roboten.
2. När roboten används på ett upphöjt område måste alltid en säker fysisk barriär användas för att förhindra oavsiktliga fall som kan leda till personskada eller skada på föremål.

Anteckning: När roboten används för första gången ska du följa den under hela städningsprocessen och vara uppmarksam på eventuella problem. I fortsättningen kommer roboten att kunna städa själv.

B1 Placering av laddningsstationen

Ställ laddningsstationen på en plan yta, rakt mot en vägg. Anslut elkabeln till laddningsstationen

och rensa bort kablar från golvet. För att säkerställa en bättre användarupplevelse med mobilappen, ska laddningsstationen placeras på ett område med god WiFi-täckning.

B1-1 Mer än 0,5 m (1,6ft)

B1-2 Mer än 1,5 m (4,9ft)

Anteckningar:

• Lämna minst 0,5 m utrymme på varje sida och mer än 1,5 m framför laddningsstationen.
• Om elkabeln hänger vertikalt utmed golvet riskerar den att haka fast i roboten, vilket medför att laddningsstationen kopplas ur.
• Laddningsstationens indikator är på när laddningsstationen är strömförsörjd och av när roboten laddas.
• Placera inte laddningsstationen på platser som exponeras direkt för solsken eller blockera inte lokaliseringssändaren. Det kan förhindra robotens automatiska återgång till laddningsstationen.

B2 Fäst den fuktsäkra mattan

Efter att ha fixerat laddningsstationen på plats, använd en torr trasa för att rengöra området där den fuktsäkra mattan kommer att placeras. Ta av den dubbelsidiga tejpen på undersidan av den fuktsäkra mattan och fäst den på golvet, som visas nedan.

Anteckningar:

• Placera alltid den fuktsakra mattan på trägolv.
• Den fuktsäkra mattan faster bäst på slåta ytor.
• För att minska klisterrester ska den dubbelsidiga, självhäftande tejpen vid behov dras av långsamt.

Sätt på och ladda roboten

Tryck in och håll in knappen för att sätta på roboten. När strömlampan tänds ska den placeras på laddningsstationen för laddning. För att upprätthålla prestandan hos det återuppladdningsbara paketet med högeffektivt litium-jon-batteri ska roboten hållas uppladdad.

Anteckning: Roboten kan eventuellt inte sättas på när batteriet är lågt. Ställ i så fall roboten direkt på laddningsstationen för att laddas.

B3 Moppa

Anteckning: För att förhindra överdriven ansamling av smuts under första användning bör golven dammsugas minst tre gånger innan de moppas.

B3-1—ta av dammbehållare och vattentankenheten

Öppna det övre locket och ta ut enheten.

B3-2—Fyll vattentanken

Ta ut proppen ur vattentanken, fyll den med vatten och stäng den ordentligt.

Anteckningar:

• För att förhindra korrosion eller skada, använd endast Roborock-märkta golvrengöringsmedel i vattentanken.
• Använd inte varmt vatten eftersom detta kan göra att tanken deformeras.
• När du fyller vattentanken ska du luta den 30° för att undvika att blöta ner filtret.

B3-3—återinstallera dammbehållare och vattentankenehten

Äterinstallera enheten. Den klickar på plats.

B3-4—Installera moppduken

Blöt ner moppduken och vrid ur den tills den slutar att droppa. Dra den sedan längs fästskåran innan du fäster den.

Anteckning: Använd endast den officiella moppduken från Roborock.

B3-5—Montera moppfästet

För fästet framåt på undersidan av roboten till den klickar på plats.

Anteckning: Rengör moppduken efter 60 minuters moppning för att uppratthålla vattenflöde och rengöringskvalitet.

B3-6—Ta bort moppfästet

När roboten återvänder till dockningsstationen efter rengöring, tryck på spärrarna på båda sidor och skjut moppfästet bakåt för att ta bort det.

Anteckningar:

- Tvätta moppduken efter varje användning och töm regelbundet vattentanken på oanvänt vatten.

• Ta bort moppfästet när du inte moppar.

Anslut till appen

Denna robot stöder både Roborock- och Xiaomi Home-appen. Välj den som bäst motsvarar dina behov.

① Hämta appen

Alternativ 1: Sök "Roborock" i App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen.

Alternativ 2: Sök "Xiaomi Home" | App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen.

1. Öppna det övre locket och leta upp WiFi-indikatorn.

2. Tryck in och håll kvar knapparna och tills du hör röstmeddelandet "Återställer WiFi". Återställningen är slutförd när WiFi-indikatorn blinkar långsamt. Roboten kommer därefter att invänta en anslutning.

Anteckning: Om du inte kan ansluta till roboten på grund av din routerkonfigurering, ett glömt lösenord eller av någon annan anledning, ska du återställa WiFi och lägga till din robot som en ny enhet.

③ Lägg till enhet

Öppna Roborock-appen, tryck på knappen "Sök efter enhet" eller öppna Xiaomi Home-appen, tryck på "+" i det övre högra hörnet och lägg till enheten enligt instruktionerna i appen.

Anteckningar:

• Den faktiska processen kan variera på grund av pågående app-uppdateringar. Följ instruktionerna som visas i appen.
  • Endast 2,4 GHz WiFi stöds.
• Om roboten väntar i mer än 1 timme på anslutning, kommer WiFi att inaktiveras automatiskt. Om du behöver ansluta på nytt, ska du återställa WIFI: innan du fortsätter.

Instruktioner

Av/på

Tryck in och håll in öknappen för att sätta på roboten. Strömindikatorn sätts på och roboten övergår i standby-läge. Tryck in och håll in öknappen för att stänga av roboten och avsluta rengöringscykeln.

Anteckning: Roboten kan inte stängas av när den laddas.

Starta städning

Tryck på åknappen för att sätta igång städningen. Roboten planerar sin rengöringsväg baserat på den skanning den gör av rummet. Den delar in ett rum i zoner, ritar först upp kanterna och städar sedan av zonen i ett sicksackmönster. På så sätt rengör roboten alla zoner en efter en och städar effektivt huset.

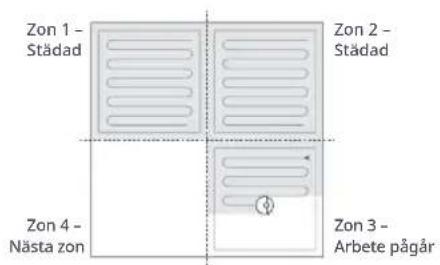

Zon 1 - Städad Zon 2 - Städad Zon 4 - Nästa zon Zon 3 - Arbete pågår

Anteckningar:

• För att roboten ska kunna dammsuga automatiskt och återgå till laddningsstationen, starta roboten från laddningsstationen. Flytta inte laddingsstationen under moppning.
• Städning kan inte påbörjas om batterinivån är alltför låg. Låt roboten bli uppladdad innan du sätter igång städningen.
• Om städningen slutförs på mindre än 10 minuter kommer området att städas två gånger.
• Om batteriet tar slut under rengöringscykeln kommer roboten automatiskt att återgå till laddningsstationen. Efter laddning kommer roboten att fortsätta där den slutade.
• Innan du påbörjar varje moppning, se till att moppduken har monterats korrekt.

Punktrengöring

Tryck på -knappen för att sätta igång punktrengöring.

Rengöringsområde: Roboten rengör ett kvadratiskt område på 1,5 m x 1,5 m centrerat runt roboten.

Anteckning: Elter punktrengöring kommer roboten automatiskt att återgå till startpunkten och övergå i Standby-läge.

Paus

När roboten är igång, tryck på valfri knapp för att pausa den, tryck på 📋-knappen för att återuppta rengöringen, tryck på 🔒-knappen för att skicka tillbaka den till laddningsstationen.

Anteckning: Om du manuellt placerar en pausad robot på laddningsstationen kommer den pågående städningen att avslutas.

Viloläge

Om roboten är pausad i mer än 10 minuter kommer den att övergå till vilo-läge och strömindikatorn blinkar var femte sekund. Tryck på valfri knapp för att väcka den.

Anteckningar:

• Roboten övergår inte i vilo-läge när den laddas.
• Roboten stängs av automatiskt om den lämnas i vilo-läge i över 12 timmar.

DND-läge

Standard stör ej läge (Do Not Disturb; DND) är från kl. 22.00 till kl. 8.00. Du kan använda appen för att inaktivera DND-läget eller ändra DND-tid. När DND-läget är aktiverat kommer roboten inte automatiskt att återuppta rengöring, strömindikatorlampan dämpas och volymen på röstmeddelandena sänks.

Barnlås

Tryck och håll inne gknappen för att aktivera/inaktivera barnlåset. Du kan även ställa in det i appen. När det är aktiverat reagerar roboten inte på knapptryckningar när den står stilla. När roboten städar eller återgår till laddningsstationen, tryck på valfri knapp för att stoppa den.

Uppladdning

Efter rengöring återgår roboten automatiskt till laddningsstationen för att ladda.

1 pausläge, tryck på -knappen för att skicka tillbaka roboten till dockningsstationen.

Strömindikatorn pulserar när roboten laddas.

Anteckning: Om roboten inte hittar laddningsstationen kommer den automatiskt att återgå till sin startplats. Placera roboten manuellt på laddningsstationen för återuppladdning.

Fel

Om ett fel inträffar, blinkar strömindikatorn i rött och en röstvarning ljuder. Se "Fel och vanliga problem" för lösningar.

Anteckningar:

• Roboten övergår automatiskt till vilo-läge om den lämnas i en felstatus i mer än 10 minuter.
• Om du manuellt placerar en robot i felstatus på laddningsstationen avslutas den pågående städningen.

Systemåterställning

Om roboten inte reagerar på knapptryck eller inte kan stängas av, ska du återställa systemet. Tryck på återställningsknappen så återställs roboten automatiskt.

Anteckning: Efter återställning av systemet återställs schemalagd rengöring. WiFi osv. till fabriksinställningarna.

Återställ fabriksinställningar

Om roboten inte fungerar efter en systemåterställning ska du slå på den. Tryck och håll inne ⏻-knappen och tryck samtidigt på knappen för återställning tills du hör rötsignalen "Återställer fabriksinställningar".

App-funktioner

Städkarta

• Hantering av flera kartor
- Ruttövervakning i realtid för dammsugning och moppning
- Karta zonindelning
- Kartredigering

Anpassade städlägen

• Schemalagd
• Selektivt rum
  • Zon
• Förbjudet område eller osynlig vägg
  • Anpassa
• Mattboost

Växla städläge

• Sugeffektnivåer
  • Moppintensitetsnivåer

Robotinformation

• Rengöringshistorik
- Batterinivå
- Skötsel och underhåll

Fler funktioner

• Uppdatering av firmware
- Volymjustering
- Språkval
- Stör inte (DND)-läge
• Röstassistentstöd

Anteckning: Funktioner och detaljer för appen kan variera något på grund av den kontinuerliga apputvecklingen och uppdateringar.

Rutinunderhåll

C1 Huvudborste

* Rengör varannan vecka och byt ut en gång i halvåret eller en gång om året

C1-1—Huvudborstskydd

C1-2—Spärrar

C1-3—Huvudborste

C1-4—Huvudborsthylsor

C1-5—Huvudborstlager

C1-6—Vänd på roboten och tryck på spärrarna för att ta bort huvudborshylsan.
C1-7—Dra ut huvudborsten och ta bort huvudborstlagret.
C1-8—Vrid huvudborstens hylsor i den angivna upplåsningsriktningen för att ta bort hylsorna.
C1-9—Avlägsna eventuellt här och smuts kring huvudborsten, återinstallera huvudborsten och sätt tillbaka borshylsan, och se till att placera flikarna i fästena.

C1-10—Kontrollera att huvudborstskyddet sitter rätt. Alla flikar bör vara dolda om den är korrekt installerad.

Anteckningar:

• Huvudborsten bör torkas av med en våt trasa och lämnas att torka borta från direkt solljus.
• Använd inte fråtande rengöringsmedel eller desinfektionsmedel för att rengöra huvudborsten.

C2 Sidoborste

* Rengör varje månad och byt ut var tredje till var sjätte månad

1. Skruva loss sidoborstskruven.
2. Ta bort och rengör sidoborsten. Sätt tillbaka borsten och dra åt skruven.

C3 Omnihjul

* Rengör efter behov

C3-1—Använd ett verktyg, till exempel en liten skruvmejsel, för att bända ut axeln och ta ut hjulet.

Anteckning: Fästet till omnihjulet kan inte tas bort.
C3-2—Skölj hjulet och axeln med vatten för att avlägsna hår eller smuts. Torka och sätt tillbaka hjulet genom att trycka det stadigt på plats.

C4 Huvudhjul

* Rengör varje månad

Rengör huvudhjulen med en mjuk, torr trasa.

C5 Dammbehållare- och vattentanksenhet

* Rengör varje vecka och ersätt filtret var 6-12 månader

C5-1—Öppna topplocket på roboten och ta ut dammbehållaren.
C5-2—Ta bort filtren och töm sedan dammbehållaren.
C5-3—Töm oanvänt vatten från vattentanken.
C5-4—Fyll dammbehållaren med rent vatten och skaka försiktigt. Häll sedan ut det smutsiga vattnet.

Anteckning: Förhindra blockering genom att endast använda rent vatten utan rengöringsmedel.

C5-5—Skölj filtret flera gånger och knacka på det för att ta bort så mycket smuts som möjligt.

Anteckning: Vidrör inte filterytan med händerna, en borste eller hårda föremål för att undvika potentiell skada.

C5-6—Låt filtret torka ordentligt i 24 timmar och sätt tillbaka det.

Köp ett extra filter att byta med om der behövs. Anteckning:

C7-2—Väggsensor
C7-3—Fyra trappsensorer

C8 Ladda kontaktområden

* Rengör varje månad

Använd en mjuk, torr duk för att torka laddningskontakterna på laddningsstationen och roboten.

Batteri

Roboten är försedd med ett inbyggt återuppladdningsbart paket med högeffektivt litium-jon-batterl. För att upprätthålla batteriprestandan ska roboten hållas laddad under normal användning.

Anteckning: Om roboten inte ska användas under en längre period, ska den stängas av och laddas minst var tredje månad för att undvika batteriskada till följd av urladdning.

C6 Moppduk

* Rengör efter varje användning och byt ut var tredje till var sjätte månad

Ta bort moppduken från moppfästet. Rengör moppduken och låt den lufttorka.

Anteckning: En smutsig mopp kommer att påverka moppningsprestandan. Rengör före användning.

C7 Robotsensorer

* Rengör varje månad

Använd en mjuk, torr duk för att torka och rengöra alla sensorer, inklusive:

C7-1—Stationslokaliserare

Grundläggande parametrar

Robot

	Q380RRModell
Batteri	14,4 V/5200mAhlitiumjonbatteri
	Ca 4,7 kgVikt
	20 VDC 1,2 AAngliven mä
	< 6 timmarLaddningstid

Anteckning: Serienumret finns på ett klistermärke på robotens undersida.

Laddningsstation

	CDZ11RR eller CDZ12RRModell
	28 WAngiven märkeffekt
	100-240 V~Angiven märkeffekt
	20 VDC 1,2 AAngiven uteffekt
	50-60 HzAngiven frekvens
Laddar batteri	14,4 V/5200 mAhlitiumjonbatteri

Fel och vanliga problem

Skanna QR-koden nedan för att visa Fel och Vanliga problem på franska, tyska, italienska, spanska, polska, norska och svenska.

För att få kundservice efter ditt köp kan du skicka ett e-postmeddelande till vårt

kundservice-team:

Kundservice i Europa:
