MODE D'EMPLOI Q7 Max ROBOROCK
Roborock Q7 Max Manuel d'utilisation de l'aspirateur robot
Lisez attentivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-le soigneusement pour référence future.
Contenu
13 Restrictions
14 Présentation du produit
14 Installation
16 Connexion à l'application
17 Instructions
18 Entretien de routine
20 Paramètres de base
20 Erreurs et problèmes courants
Restrictions
AVERTISSEMENT
- N'utilisez que le bloc d'alimentation amovible Roborock CDZ11RR, CDZ12RR, AED03HRR ou AED04HRR fourni avec ce produit pour recharger la batterie.
- N'utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d'une mezzanine, une terrasse ouverte ou le dessus d'un meuble.
- Pour éviter de bloquer le produit et d'endommager des objets de valeur, retirez les objets légers (tels que des sacs plastiques) et les objets fragiles (tels que des vases) du sol avant le nettoyage.
- Ne placez aucun objet et aucune personne (enfants et animaux compris) sur le produit, qu'il soit en fonctionnement ou non.
- N'utilisez pas le produit sur des objets brûlants (tels que des mégots de cigarette).
- N'utilisez pas le produit pour aspirer des objets durs ou tranchants (tels que des débris de décoration, du verre et des clous).
- Avant de nettoyer ou d'entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.
- Si vous rangez le robot, rechargez-le complètement et éteignez-le avant de le placer dans un endroit frais et sec. Rechargez-le au moins tous les trois mois pour éviter que la batterie ne se décharge trop.
A Présentation du produit
A1 Robot (vue de dessus)
Marche/Arrêt/Nettoyage
- Appuyez sur ce bouton et maintenez-le enfoncé pour allumer ou éteindre le robot
- Appuyez sur ce bouton pour démarrer un nettoyage
Voyant d'état
- Blanc : niveau de batterie ≥ 20 %
- Rouge : niveau de batterie < 20 %
• Pulsation : rechargement ou démarrage
- Clignotement rouge : erreur
-Nettoyage localisé/Verrouillage enfant
- Appuyez sur ce bouton pour un nettoyage localisé
- Appuyez sur ce bouton et maintenez-le enfoncé pendant 3 secondes pour activer/désactiver le verrouillage enfant
—Station
- Appuyez sur ce bouton pour faire revenir le robot à sa station
Remarque : Appuyez sur n'importe quel bouton pour arrêter le robot lorsqu'il nettoie ou revient à la station.
A1-1—pare-chocs
A1-2—capteur LiDAR
A1-3—pare-chocs vertical
A1-4—localisateur de station
A2 Robot (vue de dessous)
A2-1—capteur de murs
A2-2—capteurs de vide
A2-3—roulette omnidirectionnelle
A2-4—contacts de rechargement
A2-5—brosse latérale
A2-6—roulette principale
A2-7—brosse principale
A2-8—loquets du cache de la brosse principale
A3 Robot (capot supérieur ouvert)
A3-1—voyant WiFi
- Éteint : WiFi désactivé
- Lent clignotement : en attente de connexion
- Clignotement rapide : connexion
- Fixe : WiFi connecté
A3-2—réinitialisation système
A3-3—support de serpillière
A3-4—aération
A4 Bloc combinant bac à poussière et réservoir d'eau
A4-1—bouchon du réservoir d'eau
A4-2—filtre à eau
A4-3—filtre lavable
A5 Station de chargement
A5-1—voyant d'alimentation de la station de chargement
A5-2—balise de localisation de la station
A5-3—contacts de rechargement
A5-4—port d'alimentation
A5-5—brosses de nettoyage des électrodes
A6 Câble d'alimentation
A7 Support de serpillière
A7-1—fente pour serpillière
A7-2—support de serpillière
A7-3—loquet du support de serpillière
A8 Serpillière
A8-1—serpillière
A8-2—blocs auto-agrippants
A9 Tapis étanche
B Installation
Informations importantes

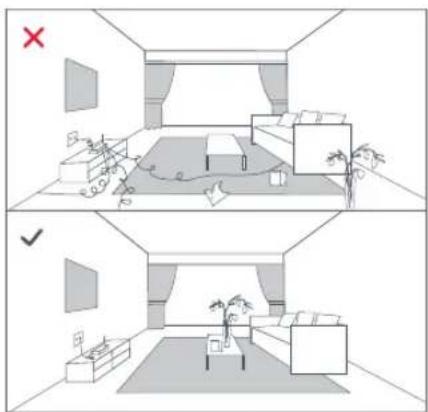

- Rangez les câbles et objets détachés présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot.
- Lorsque vous employez ce robot dans une zone surélevée, utilisez toujours une barrière de sécurité physique pour empêcher les chutes accidentelles qui pourraient entraîner des blessures ou des dommages matériels.
Remarque : Lorsque vous utilisez votre robot pour la première fois, suivez-le attentivement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le robot pourra nettoyer seul lors des prochaines utilisations.
B1 Positionnement de la station de chargement
Gardez la station de chargement sur une surface plane et à niveau contre un mur. Connectez le câble d'alimentation à la station de chargement et rangez les câbles présents au sol. Pour garantir une meilleure expérience utilisateur avec l'application mobile, placez la station de chargement dans une zone disposant d'une bonne couverture WiFi.
B1-1 Plus de 0,5 m (1,6 pi)
B1-2 Plus de 1,5 m (4,9 pi)
Remarques :
- Laissez au moins 0,5 m (1,6 pi) d'espace de chaque côté et plus de 1,5 m (4,9 pi) devant la station de chargement.
- Si le câble d'alimentation est vertical par rapport au sol, il risque d'être happé par le robot, ce qui peut entraîner un débranchement de la station de chargement.
- Le voyant de la station de chargement est allumé lorsqu'il est alimenté et éteint lorsque le robot charge.
- Ne placez pas la station de chargement à un endroit directement exposé à la lumière du soleil et ne masquez pas sa balise de localisation. Sinon, le robot risque de ne pas réussir à revenir automatiquement à la station de chargement.
B2 Fixation du tapis étanche
Après avoir fixé la station de chargement en place, utilisez un chiffon sec pour nettoyer la zone où sera placé le tapis étanche. Retirez le ruban adhésif double face situé sous le tapis étanche, puis collez le tapis au sol comme illustré ci-dessous.
Remarques :
- Installez toujours le tapis étanche en cas de sols en bois.
- Le tapis étanche adhère mieux aux surfaces régulières.
- Si nécessaire, retirez lentement le ruban adhésif double face pour réduire les résidus de colle.
Allumage et rechargement du robot
Appuyez sur le bouton (et maintenez-le enfoncé pour allumer le robot. Lorsque le voyant d'alimentation s'allume, placez le robot sur la station pour le recharger. Pour conserver les hautes performances de la batterie lithium-ion rechargeable, gardez le robot chargé.
Remarque : Il est possible que le robot ne s'allume pas lorsque la batterie est faible. Dans ce cas, placez directement le robot sur la station pour le recharger.
B3 Nettoyage à la serpillière
Remarque : Pour éviter toute accumulation excessive de saleté lors d'une première utilisation, les sols devraient être aspirés au moins trois fois avant de les nettoyer à la serpillière.
B3-1—retrait du bloc combinant bac à poussière et réservoir d'eau
Ouvrez le capot supérieur et sortez le bloc.
B3-2—remplissage du réservoir d'eau
Retirez le bouchon du réservoir d'eau,
remplissez-le d'eau, puis refermez-le fermement.
Remarques :
- Pour éviter toute corrosion ou tout dommage, n'utilisez que du nettoyant pour sois de marque Roborock dans le réservoir d'eau.
• N'utilisez pas d'eau chaude car cela peut entraîner une déformation du réservoir.
- Lorsque vous remplissez le réservoir d'eau, inclinez-le à 30° pour éviter de mouiller le filtre.
B3-3—réinstallation du bloc combinant bac à poussière et réservoir d'eau
Réinstallez le bloc. Il s'encliquettera en place.
B3-4—installation de la serpillière
Mouillez la serpillière et tordez-la jusqu'à ce qu'elle cesse de goutter, puis faites-la glisser le long de la fente de fixation avant de la faire fermement adhérer en place.
Remarque : N'utilisez que la serpillière Roborock officielle.
B3-5—installation du support de serpillière
Faites glisser le support vers l'avant le long du dessous du robot jusqu'à ce qu'il s'encliquette en place.
Remarque : Nettoyez la serpillière après 60 minutes de son utilisation par le robot pour préserver le débit d'eau et la qualité de nettoyage.
B3-6—retrait du support de serpillière
Une fois que le robot est revenu à la station après le nettoyage, appuyez sur les loquets qui se trouvent des deux côtés, puis faites glisser le support de serpillière vers l'arrière pour le retirer.
Remarques :
- Lavez la serpillière après chaque utilisation, et évacuez régulièrement l'eau inutilisée du réservoir d'eau.
- Retirez le support de serpillière lorsque vous n'utilisez pas cette fonction.
Connexion à l'application
Ce robot prend à la fois en charge les applications Roborock et Xiaomi Home. Choisissez celle qui correspond le mieux à vos besoins.
① Téléchargement de l'application
Option 1 : recherchez « Roborock » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.
Option 2 : recherchez « Xiaomi Home » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.
② Réinitialisation du WiFi
-
Ouvrez le capot supérieur et recherchez le voyant WiFi.
-
Appuyez sur les boutons et maintenez-les enfoncés jusqu'à ce que vous entendiez l'alerte vocale « Réinitialisation du WiFi ». La réinitialisation est terminée lorsque le voyant WiFi clignote lentement. Le robot sera alors en attente de connexion.
Remarque : Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d'un mot de passe oublié ou de toute autre raison, réinitialisez le WiFi et ajoutez votre robot comme nouvel appareil.
③ Ajout d'un appareil
Ouvrez l'application Roborock et appuyez sur le bouton « Rechercher un appareil », ou ouvrez l'application Xiaomi Home et appuyez sur le « + » qui se situe dans le coin supérieur droit. Ajoutez ensuite l'appareil en suivant les instructions de l'application.
Remarques :
- Le véritable processus peut varier en raison des mises à jour continues de l'application. Suivez les instructions fournies dans l'application.
- Seul le WiFi 2,4 GHz est pris en charge.
- Si le robot est en attente d'une connexion depuis plus d'une heure, le WIFI sera automatiquement désactivé. Si vous voulez vous reconnecter, réinitialisez le WIFI avant de poursuivre.
Instructions
Marche/Arrêt
Appuyez sur le bouton det maintenez-le enfoncé pour allumer le robot. Le voyant d'alimentation s'allumera et le robot entrera en mode Veille. Appuyez sur le bouton et maintenez-le enfoncé pour éteindre le robot et mettre fin au cycle de nettoyage.
Remarque : Le robot ne peut pas être éteint lorsqu'il est en charge.
Démarrage du nettoyage

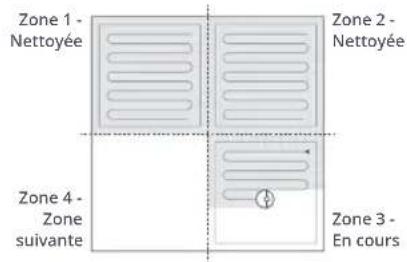

Appuyez sur le bouton pour démarrer un nettoyage. Le robot planifiera son parcours de nettoyage en fonction de son analyse de la pièce. Il divise la pièce en zones, commence par nettoyer les bords d'une zone puis la complète en zigzag. Ce faisant, il nettoie toutes les zones une par une, nettoyant ainsi efficacement votre logement.
Remarques :
- Pour permettre au robot d'aspirer et de revenir automatiquement à la station, mettez-le en marche depuis la station. Ne déplacez pas la station durant le nettoyage à la serpillière.
- Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.
- Si le nettoyage est terminé en moins de 10 minutes, la zone sera nettoyée deux fois.
- Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station. Après s'être rechargé, le robot reprendra où il s'est arrêté.
- Avant le démarrage de chaque tâche de nettoyage à la serpillière, assurez-vous que la serpillière a correctement été installée.
Nettoyage localisé
Appuyez sur le bouton pour démarrer un nettoyage localisé.
Zone couverte par le nettoyage : le robot nettoie une zone carrée de 1,5 m (4,9 pi) x 1,5 m (4,9 pi) autour de lui.
Remarque : Après le nettoyage localisé, le robot reviendra automatiquement à son point de départ et entrera en mode Veille.
Pause
Lorsque le robot est en marche, appuyez sur n'importe quel bouton pour le mettre en pause, puis appuyez sur le bouton pour reprendre le nettoyage ou appuyez sur le bouton pour le renvoyer à la station.
Remarque : Si vous placez manuellement le robot en pause sur sa station, cela mettra fin au nettoyage en cours.
Veille
Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille et son voyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importe quel bouton pour le sortir de veille.
Remarques :
- Le robot ne se mettra pas en veille lorsqu'il sera en charge.
• Le robot s'éteindra automatiquement s'il reste en mode Veille pendant plus de 12 heures.
Mode NPD
La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l'application pour le désactiver ou changer sa période. Lorsque le mode NPD sera activé, le robot ne reprendra pas automatiquement le nettoyage, la luminosité du voyant d'alimentation sera réduite et le volume des annonces vocales sera réduit.
Verrouillage enfant
Appuyez sur le bouton et maintenez-le enfoncé pour activer/désactiver le verrouillage enfant. Vous pouvez également le régler dans l'application. Une fois cette fonction activée, le robot ne réagira plus aux pressions sur les boutons lorsqu'il sera immobile. Lorsque le robot est en train de nettoyer ou revient à la station, appuyez sur n'importe quel bouton pour l'arrêter.
Rechargement
Une fois le nettoyage terminé, le robot reviendra automatiquement à la station pour se recharger.
En mode Pause, appuyez sur le bouton pour renvoyer le robot à la station. Lorsque le robot sera en charge, le voyant d'alimentation présentera un effet de pulsation.
Remarque : Le robot reviendra automatiquement à son point de départ s'il ne parvient pas à retrouver sa station. Placez manuellement le robot sur sa station pour le recharger.
Erreur
Si une erreur se produit, le voyant d'alimentation clignotera en rouge et une alerte vocale se fera entendre. Voir « Erreurs et problèmes courants » pour obtenir des solutions.
Remarques :
- Le robot se mettra automatiquement en veille s'il reste sur un dysfonctionnement pendant plus de 10 minutes.
- Si vous placez manuellement le robot sur sa station alors qu'il présente un dysfonctionnement, cela mettra fin au nettoyage en cours.
Réinitialisation système
Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système. Appuyez sur le bouton Réinitialiser et le robot se réinitialisera automatiquement.
Remarque : Une fois le système réinitialisé, les paramètres d'usine des nettoyages planifiés, du WiFi, etc. seront rétablis.
Restauration des paramètres d'usine
Si le robot ne fonctionne pas correctement après une réinitialisation système, allumez-le. Appuyez sur le bouton Ⓤ, maintenez-le enfoncé, et dans le même temps, appuyez sur le bouton Réinitialiser jusqu'à ce que vous entendiez l'annonce vocale « Restauration des paramètres d'usine ».
Fonctionnalités de l'application
Carte du nettoyage
• Gestion de plusieurs cartes
- Parcours d'aspiration et de nettoyage à la serpillière en temps réel
• Définition de zones sur les cartes
- Édition des cartes
Modes de nettoyage personnalisé
- Planifié
- Sélectif de pièces
- Zone
- Zones interdites et Mur invisible
- Personnalisé
- Boost pour moquettes
Changement de mode de nettoyage
• Niveaux de puissance d'aspiration
- Niveaux d'intensité du nettoyage à la serpillière
• Historique de nettoyage
• Niveau de batterie
- Entretien et maintenance
Fonctionnalités supplémentaires
• Mise à jour du logiciel
• Réglage du volume
• Sélection de la langue
- Mode Ne pas déranger
- Assistants vocaux pris en charge
Remarque : Les fonctions et détails de l'application peuvent varier légèrement en raison de la poursuite de son développement et de ses mises à jour.
© Entretien de routine
C1 Brosse principale
* Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois
C1-1—cache de la brosse principale
C1-2—loquets
C1-3—brosse principale
C1-4—capuchons de la brosse principale
C1-5—roulement de la brosse principale
C1-6—retournez le robot et appuyez sur les loquets pour retirer le cache de la brosse principale.
C1-7—tirez sur la brosse principale pour la sortir et retirez son roulement.
C1-8—tournez les capuchons de la
brosse principale dans le sens de
déverrouillage indiqué pour les retirer.
C1-9—retirez les saletés et poils enchevêtrés autour de la brosse principale, réinstallez-la et réinsérez son cache en veillant à placer les languettes dans les fentes.
C1-10—assurez-vous que le cache de la brosse principale a été correctement fixé. Une fois l'installation correctement effectuée, les quatre pattes ne doivent plus être visibles.
Remarques :
- Vous devez nettoyer la brosse principale à l'aide d'un chiffon humide et la laisser sécher à l'écart de la lumière directe du soleil.
- N'utilisez pas de liquides nettoyants corrosifs ou de désinfectants pour nettoyer la brosse principale.
C2 Brosse latérale
* Nettoyer tous les mois et remplacer tous les 3 à 6 mois
- Retirez la vis de la brosse latérale.
- Retirez et nettoyez la brosse latérale.
Réinstallez la brosse latérale et serrez la vis.
C3 Roulette omnidirectionnelle
* Nettoyer si nécessaire
C3-1—utilisez un outil, tel qu'un petit tournevis, pour déloger l'axe et extraire la roulette.
Remarque : Le support de la roulette omnidirectionnelle ne peut pas être retiré.
C3-2—rincez la roulette et son axe à l'eau pour retirer tout poil et toute saleté. Laissez sécher et réinstallez la roulette en appuyant fermement dessus pour qu'elle se mette en place.
C4 Roulettes principales
* Nettoyer tous les mois
Nettoyez les roulettes principales avec un chiffon doux sec.
C5 Bloc combinant bac à poussière et réservoir d'eau
* Nettoyer toutes les semaines et remplacer le filtre tous les 6 à 12 mois
C5-1—ouvrez le capot supérieur du robot et sortez le bloc.
C5-2—retirez le filtre, puis videz le bac à poussière.
C5-3—évacuez l'eau inutilisée du réservoir d'eau.
C5-4—remplissez le bac à poussière d'eau propre et secouez-le délicatement. Évacuez ensuite l'eau sale.
Remarque : N'utilisez que de l'eau propre sans liquide nettoyant pour éviter toute obstruction.
CS-5—rincez le filtre à plusieurs reprises et tapotez-le pour éliminer autant de saleté que possible.
Remarque : Ne touchez pas la surface du filtre avec vos mains, une brosse ou des objets durs pour éviter tout risque de l'endommager.
C5-6—laissez le filtre sécher complètement pendant 24 heures, puis réinstallez-le.
Remarque : Achetez un filtre supplémentaire et alternez si nécessaire.
C6 Serpillière
* Nettoyer après chaque utilisation et remplacer tous les 3 à 6 mois
Retirez la serpillière de son support. Nettoyez la serpillière et laissez-la sécher à l'air libre.
Remarque : Une serpillière sale nuira aux performances de nettoyage. Nettoyez-la avant utilisation.
C7 Capteurs du robot
* Nettoyer tous les mois
Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants :
C7-1—localisateur de station
C7-2—capteur de murs
C7-3—quatre capteurs de vide
* Nettoyer tous les mois
Utilisez un chiffon doux sec pour essuyer les contacts de rechargement de la station de chargement et du robot.
Batterie
Le robot intègre une batterie lithium-ion rechargeable très performante.
Dans le cadre d'une utilisation normale, gardez le robot chargé pour préserver les performances de la batterie.
Remarque : Si le robot ne sera pas utilisé pendant une période prolongée, éteignez-le et rechargez-le au moins tous les trois mois pour éviter d'endommager la batterie par une décharge excessive.
Paramètres de base
Robot
| Q380RRModèle |
| Batterie | 14,4 V/5 200 mAhBatterie lithium-ion |
| Environ 4,7 kgPoids |
| 20 VCC, 1,2 AEntrée nom |
| rechargement | < 6 heuresDurée de |
Remarque : Le numéro de série figure sur un autocollant apposé sous le robot.
Erreurs et problèmes courants
Scannez le code QR ci-dessous pour consulter les erreurs et problèmes courants en français, allemand, italien, espagnol, polonais, norvégien et suédois.
Station de chargement
| CDZ11RR ou CDZ12RRModèle | Pour toute demande de service après-vente,envoyez un email à notre équipe de serviceaprès-vente à l'adresse suivante : |
| 28 WPuissance nominale |
| 100 - 240 V-Entrée nominale | Assistance Europe : support@roborock-eu.com |
| 20 VCC, 1,2 ASortie nominale | Assistance Australie : service@roborock.com.au |
| 50 - 60 HzFréquence nominale |
| Rechargement de la batterie | 14,4 V/5 200 mAhBatterie lithium-ion |
