BRUKSANVISNING Q7 Max ROBOROCK

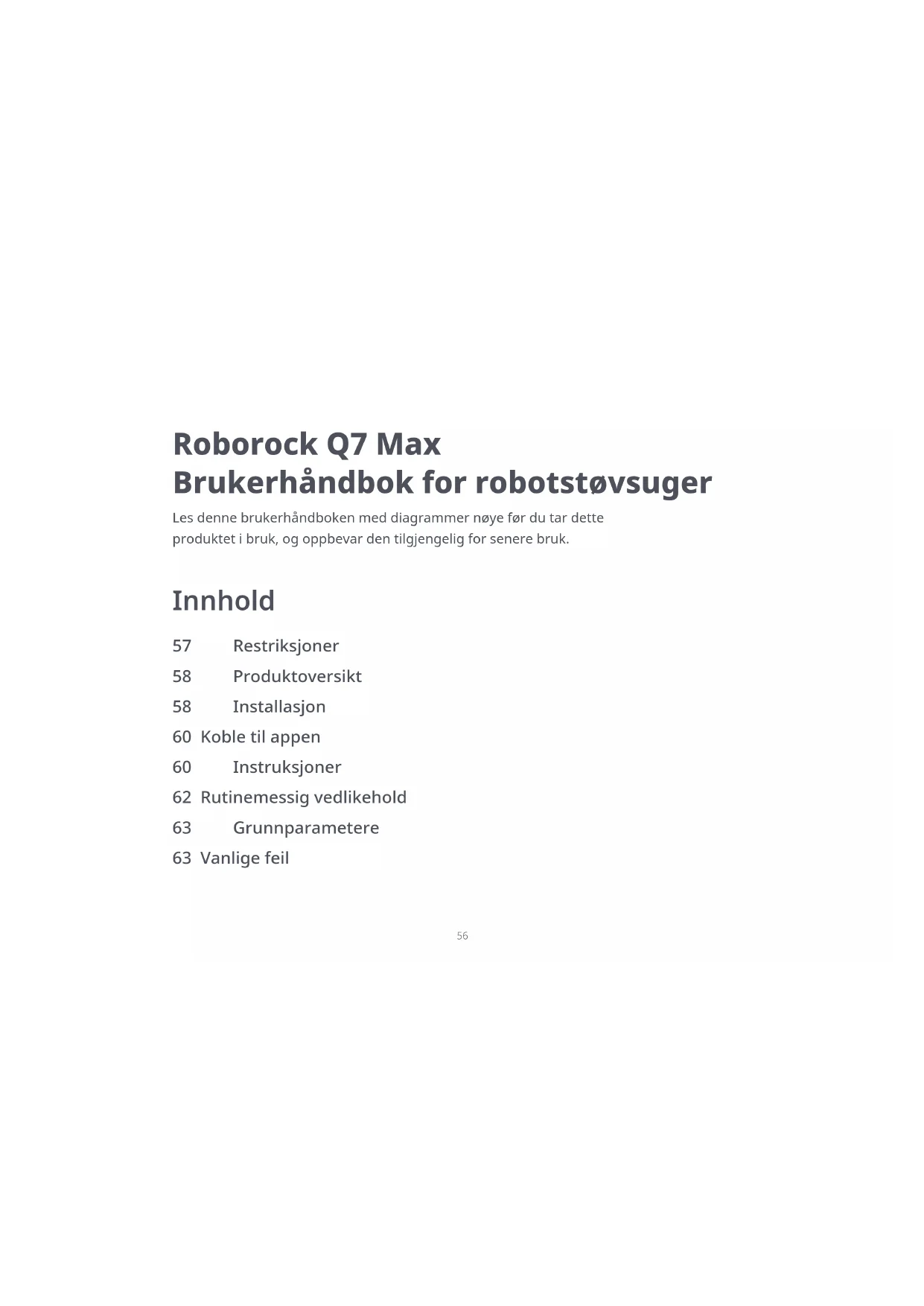

Roborock Q7 Max Brukerhåndbok for robotstøvsuger

Les denne brukerhåndboken med diagrammer nøye før du tar dette produktet i bruk, og oppbevar den tilgjengelig for senere bruk.

Innhold

57 Restriksjoner
58 Produktoversikt
58 Installasjon
60 Koble til appen
60 Instruksjoner
62 Rutinemessig vedlikehold
63 Grunnparametere
63 Vanlige feil

Restriksjoner

ADVARSEL

• Med henblikk på å lade batteriet, bruk bare den avtakbare forsyningsenheten roborock CDZ11RR, CDZ12RR, AED03HRR eller AED04HRR som er levert sammen med dette produktet.
• Ikke bruk dette produktet på opphøyde flater uten barrierer, som gulvet på et loft, en terrasse som er åpen i enden eller på møbler.
• For å unngå at produktet blokkeres og for å unngå skade på verdisaker, fjern lette gjenstander (som plastposer) og skjøre gjenstander (som vaser) fra gulvet før det gjøres rent.
• Ikke sett noen gjenstand (eller barn og kjæledyr) på produktet, enten det er i bruk eller ikke.
• Ikke bruk produktet på brennende gjenstander (som sigarettstumper).
• Ikke bruk produktet til å rengjøre harde eller skarpe gjenstander (som dekoravfall, glass og spikre).
• Produktet må slås av og støpselet trekkes ut fra strømuttaket før rengjøring eller vedlikehold av produktet.
• Hvis roboten skal settes i oppbevaring, lad den helt og slå den av før den settes på et kjølig, tørt sted. Lad på nytt minst hver tredje måned for å unngå at batteriet overlades.

Produktoversikt

Robot (sett ovenfra)

Slå på/rengjør

• Trykk og hold inne for å slå roboten på/av
• Trykk for å starte rengjøring

Indikatorlys for status

• Hvit: Batterinivå ≥ 20 %
• Rød: Batterinivå < 20 %
• Pulsering: Lade eller starte opp
- Blinker rødt: Feil

—Flekkrengjøring/barnesikring

• Trykk for flekkrengjøring
- Trykk og hold inne i tre sekunder for å slå på/av barnesikringen

—Ladestasjon

- Trykk for å sende tilbake til ladestasjonen

Merk: Trykk på hvilken som helst knapp for å stoppe roboten under rengjøring eller på ladestasjonen.

A1-1—Støtfanger

A1-2—LiDAR-sensor

A1-3—Vertical støtfanger

A1-4—Lokalisator for ladestasjon

Robot - (sett nedenfra)

A2-1—Veggsensor
A2-2—Kantsensorer
A2-3—Rundtstrålende hjul
A2-4—Ladekontakter

A2-5—Sidebørste
A2-6—Hovedhjul
A2-7—Hovedbørste
A2-8—Deksellåser for hovedbørste

Robot (åpne øvre deksel)

A3-1—Indikatorlys for trådløst nettverk (WiFi)

• Av: Trådløst nettverk deaktivert
- Blinker langsomt: Venter på tilkobling
- Blinker hurtig; Kobler til
- Lyser kontinuerlig: Det trådløse nettverket er tilkoblet

A3-2—Tilbakestill systemet
A3-3—Moppeklutfeste
A3-4—Luftehull

Kombienhet for støvbeholder og vanntank

A4-1—Vanntankstopper
A4-2—Vannfilter
A4-3—Vaskbart filter

Ladestasjon

A5-1—Strømindikator for ladestasjon
A5-2—Lys på ladestasjon
A5-3—Ladekontakter
A5-4—Strømkontakt
A5-5—Elektrodebørster

Strømkabel

Moppeklutfeste

A7-1—Spor for moppeklut
A7-2—Moppeklutfeste
A7-3—Lås for moppeklutfeste

Moppeklut

1. Rydd sammen kabler og løse gjenstander fra gulvet og flytt på ustabile, skjøre eller farlige skjøre for å unngå personlig skade eller skade på eiendom som følge av at ting vikles inn, treffes av eller slås over ende av roboten.
2. Når roboten brukes i et opphøyet område, bruk alltid en sikker fysisk barriere for å unngå utilsiktede fall som kan resultere i personlig skade eller skade på eiendom.

Merk: Når roboten brukes for første gang, følg den gjennom hele rengjøringsbanen og se etter potensielle problemer. Roboten kan rense seg selv til senere bruk.

B1 Plasser ladestasjonen

Hold ladestasjonen på et plant underlag, flatt mot en vegg. Koble strømkabelen til ladestasjonen og hold orden i kabler på gulvet. For å sikre bedre brukeropplevelse av mobilappen, sett ladestasjonen på et sted med god trådløst nettverksdekning.

B1 - 1 Mer enn 0,5 m B1 - 2 Mer enn 1,5 m

Merknader:

• Sørg for minst 0,5 m klaring på hver side, og mer enn 1,5 m foran ladestasjonen.
• Hvis strømkabelen henger vertikalt mot bakken, kan den hektes opp av roboten slik at ladestasjonen kobles fra.
• Ladestasjonsindikatoren er på när ladestasjonen får tilført strøm, og er av när roboten lades.
• Ikke sett ladestasjonen på steder som er direkte utsatt for sollys eller steng ikke for varsellampen på stedet. Ellers vil roboten kanskje ikke kunne gå automatisk tilbake till ladestasjonen.

B2 Fest den fuktsikre matten

Etter å ha satt ladestasjonen på plass, bruk en tørr klut til å rengjøre området der den fuktsikre matten skal være. Trekk av den dobbeltsidige teipen nederst på den fuktsikre matten, og fest matten på gulvet som vist nedenfor.

Merknader:

• Plasser alltid den fuktiskre matten på tregulv.
• Den fuktsikre matten fester seg best til glatte overflater.
• Trekk den dobbeltsidige telpen langsomt av när nødvendig for å redusere rester av lim.

Trykk og hold inne øknappen for å slå på roboten. Når strømlampen lyser, sett roboten i ladestasjonen for å lade den. Sørg for å holde roboten ladet for å opprettholde ytelsen til det oppladbare litium-ionbatteriet med høy ytelse. Merk: Roboten vil kanskje ikke kunne slås på när batterlet er lavt. Sett I så fall roboten direkte på ladestasjonen för lading.

B3 Mopping

Merk: For å unngå overflödig ansamling av smuss første gang du bruker moppen, skal gulv støvsuges minst tre ganger för moppesyklusen.

B3-1—Fjern den kombinerte støvbeholderen og vanntanken

Åpne det øvre dekselet, og ta ut enheten.

• For å hindre korrosjon eller skade, bruk kun Roborockmerket gulvrengjøringsmiddel i vanntanken.
• Ikke bruk varmt vann, da dette kan føre til at tanken blir deformert.
• Når vanntanken fylles, skal den tiltes 30° for å unngå at filteret blir vått.

B3-3—Reinstaller den kombinerte støvbeholderen og vanntanken

Installer enheten på nytt. Den klikker på plass.

B3-4—Installer moppekluten

Fukt moppekluten, og vri den opp til den slutter å dryppe. Dra den deretter langs festesporet før den settes godt på plass.

Bruk bare den offisielle moppekluten fra Roborock.Merk:

B3-5—Installer moppefestet

Trekk festet forover langs bunnen av roboten til den klikker på plass.

Merk: Rengjør moppekluten etter 60 minutter med mopping for å opprettholde vannflyten og kvaliteten på rengjøringen.

B3-6—Fjern moppefestet

Når roboten kommer tilbake til ladestasjonen etter rengjøring, trykk på låsene på begge sider og skyv braketten til moppefestet bakover for å fjerne den.

Merknader:

• Vask for moppekluten etter hver gangs bruk, og tøm vanntanken regelmessig for ubrukt vanin.
  • Fjern moppefestet när du ikke mopper.

Koble til appen

Denne roboten støtter appene Roborock og Ziaomi Home. Velg den som passer best for dine behov.

① Last ned appen

Alternativ 1: Søk etter «Roborock» i App Store eller Google Play, eller skann QR-koden for å laste ned og installere appen.

Alternativ 2: Søk etter «Xiaomi Home» i App Store eller Google Play, eller skann QR-koden for å laste ned og installere appen.

② Tilbakestill det trådløse nettverket

1. Åpne det øvre dekselet og finn indikatoren for trådløst nettverk.
2. Trykk og hold inne Go og -knappen til du hører stemmevarselet «Resetting WiFi» (dvs. tilbakestill det trådløse nettverket). Tilbakestillingen er fullført når indikatoren for trådløst nettverk blinker langsomt. Roboten venter deretter på tilkobling.

Merk: Hvis ikke du kan koble til roboten på grunn av konfigurasjonen på ruteren din, et glemt passord eller annen årsak, tilbakestill det trådløse nettverket og legg til roboten som en ny enhet.

③ Legg til enhet

Åpne Roborock-appen, trykk på «Søk etter enhet»-knappen, eller åpne Xiaomi Home-appen, trykk på «+» i øvre høyre hjørne og legg til enheten som instruert i appen.

Merknader:

• Den faktiske prosessen kan variere som følge av pågående oppdateringer av appen. Følg instruksjonene som er gitt i appen.
  • Kun 2,4 GHz WiFi støttes.
• Hvis roboten venter i mer enn en time på tilkobling,

deaktiveres det trädløse nettverket automatisk. Hvis du vil koble til på nytt, tilbakestill det trädløse nettverket før du fortsetter.

Instruksjoner

På/av

Trykk og hold inne øknappen for å slå på roboten. Strømindikatoren slås på og roboten går i standby-modus. Trykk og hold inne øknappen for å slå av roboten og avslutte rengjøringssyklusen.

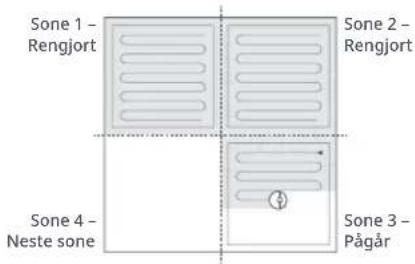

Trykk på öknappen for å starte rengjøring. Roboten planlegger ruten sin i samsvar med skanningen av rommet. Den deler et rom i soner, trekker først ut sonekanter, og fyller deretter sonen i et sikksakkmønster. På denne måten rengjør roboten alle soner én etter én, og rengjør huset effektivt.

Sone 1 - Rengjort Sone 2 - Rengjort Sone 4 - Neste sone Sone 3 - Pågår

Merknader:

• For å la roboten automatisk støvsuge og gå tilbake till ladestasjonen, start roboten fra ladestasjonen. Ikke flytt ladestasjonen i løpet av vaskingen.
• Rengjøring kan ikke starte hvis batterinivået er for lavt. Lad roboten før rengjøring startes.
• Hvis rengjøring fullføres innen ti minutter, rengjøres området to ganger.
• Hvis batteriet blir lavt under rengjøringssyklusen, vil roboten automatisk gå tilbake til ladestasjonen. Etter lading vil roboten fortsette der den slapp.
• Før du starter hver en moppejobb, påse at moppekluten er riktig installert.

Flekkrengjøring

Trykk på knappen for å starte flekkrengjøring. Rengjøringsområde: Roboten renser et kvadratisk område på 1,5 m x 1,5 m sentrert rundt seg selv.

Merk: Etter flekkrengjøring går roboten automatisk tilbake til utgangspunktet og går i Standby-modus.

Pause

Når roboten er i gang, trykk på en vilkårlig knapp for å sette den på pause, trykk på -knappen for å gjenoppta rengjøringen, trykk på knappen for å sende den tilbake til ladestasjonen.

Merk: Gjeldende rengjøring avsluttes när en robot som er satt på pause settes på ladestasjonen manuelt.

Sleep (Sove-modus)

Hvis roboten er satt på pause i over 10 minutter, går den i dvale, og strømindikatoren vil blinke med noen

sekunders mellomrom. Trykk på en hvilken som helst knapp for å vekke roboten.

Merknader:

• Roboten går ikke i sovemodus når den lades.
• Roboten slås automatisk av hvis den blir stående i sovemodus i mer enn 12 timer.

DND-modus

Standard ikke forstyrr (DND)-periode er fra 22:00 til 08:00. Du kan bruke appen til å deaktivere DND-modus eller endre DND-perioden. Når DND-modus er aktivert, vil ikke roboten gjenoppta oppryddingen automatisk, strømindikatorlyset dempes, og volumet på talemeldingene vil senkes.

Barnesikring

Trykk og hold inne knappen for å aktivere/deaktivere barnesikringen. Du kan også innstille dette i appen. Når den er aktivert, vil ikke roboten reagere på knappetrykk når den står stille. Når roboten er i ferd med å rengjøre eller gå til ladestasjon, trykk på hvilken som helst knapp for å stoppe den.

Lader

Etter rengjøring vil roboten automatisk gå tilbake til ladestasjonen for å lade. I pausemodus, trykk på 📋-knappen for å sende roboten tilbake til ladestasjonen. Strømindikatoren blinker när roboten lades.

Merk: Hvis roboten ikke finner ladestasjonen, vil den automatisk gå tilbake til startstedet. Sett roboten i ladestasjonen manuelt for å lade igjen.

Feil

Hvis en feil oppstår, blinker strømindikatoren rødt og en talemelding høres. Se «Vanlige feil» for løsninger.

Merknader:

• Roboten går automatisk i dvale hvis den blir stående i en funksjonsfeil tilstand i over 10 minutter.
• Gjeldende rengjøring avsluttes når en robot som er satt på pause settes på ladestasjonen manuelt.

Systemtilbakestilling

Tilbakestill systemet hvis roboten ikke reagerer på trykk på knappen eller ikke kan slås av. Trykk på Reset-knappen, og roboten tilbakestilles automatisk.

Merk: Etter tilbakestilling av systemet vil planlagt rengjøring, WiFi osv. bli gjenopprettet til fabrikkinnstillingene.

Tilbakestille fabrikkinnstillinger

Slå på roboten hvis den ikke fungerer riktig etter tilbakestilling av systemet. Trykk og hold inne 0-knappen og trykk samtidig på Tilbakestill-knappen til du hører talemeldingen "Restoring factory settings" (dvs. tilbakestill til fabrikkinnstillinger).

App-funksjoner

Rengjøringskart

• Multikart-administrasjon
- Rute for støvsuging og mopping i sanntid
- Kartsoning
- Kartredigering

Egendefinerte rengjøringsmoduser

• Planlagt
- Selektivt rom
- Sone
• No-Go-soner og usynlige vegger
- Egendefinert
• Carpet Boost (Teppeboost)

Bryter rengjøringsmodus

• Sugekraftnivåer
  • Nivåer for moppestyrke

Robotinformasjon

• Rengjøringshistorikk

- Batterinivå

- Stell og vedlikehold

Flere funksjoner

• Oppdateringer av fastvare
• Volumjustering
- Språkvalg
- Do Not Disturb (Ikke forstyrr) modus
• Støtte med taleassistent

Merk: Funksjoner og detaljer I appen kan variere noe på grunn av kontinuerlig apputvikling og oppdateringer.

Rutinemessig vedlikehold

C1 Hovedbørste

*Rengjør annenhver uke, og skift ut hver 6. til 12. måned

C1-1—Hovedbørstedeksel

C1-2—Lås
C1-3—Hovedbørste
C1-4—Hetter til hovedbørste
C1-5—Lager til hovedbørste
C1-6—Snu roboten og trykk på låsene for å fjerne dekselet til hovedbørsten.
C1-7—Trekk ut hovedbørsten og fjern lageret til hovedbørsten.
C1-8—Roter hettene til hovedbørsten i den angitte opplåsingsretningen for å fjerne hettene.
C1-9—Fjern här eller smuss som har samlet seg rundt hovedbørsten, installer hovedbørsten på nytt, og sett dekselet til børsten tilbake på plass. Påse at tappene plasseres i hullene.
C1-10—Påse at dekselet til hovedbørsten er satt godt på. Ved riktig installasjon skal alle fire tappene være skjult.

Merknader:

• Hovedbørsten bør tørkes av med en våt klut og tørkes vekk fra direkte sollys.
• Ikke bruk etsende rengjøringsvæsker eller desinfeksjonsmidler for å rengjøre hovedbørsten.

C2 Sidebørste

* Rengjør månedlig og skift ut hver 3. til 6. måned

1. Skru opp sidebørstens skrue.

2. Fjern og rengjør sidebørsten. Installer børsten og stram skruen.

* Rengjør etter behov

C3-1—Bruk et verktøy, for eksempel en liten skrutrekker, til å lirke ut akselen og ta ut hjulet.

C3-2—Skyll av hjulet og akselen med vann for å fjerne här og smuss. Tørk av hjulet og fest det igjen, og trykk det godt på plass.

C4 Hovedhjul

* Rengjør månedlig

Rengjør hovedhjulene med en myk, tørr klut.

C5 Kombienhet for støvbeholder og vanntank

* Rengjør ukentlig, og skift filteret hver 6. til 12. måned

C5-1—Åpne toppdekselet på roboten og ta ut støvbeholderen.

C5-2—Fjern filteret og tøm støvbeholderen.

C5-3—Tøm tanken for ubrukt vann.

C5-4—Fyll støvbeholderen med rent vann, og rist den forsiktig. Tøm deretter ut det skitne vannet.

Merk: Bruk bare rent vann uten rengjøringsmiddel for å unngå blokkering.

C5-5—Skyll filteret gjentatte ganger, og kakk på det for å fjerne så mye smuss som mulig.

Merk: For å unngå potensiell skade skal ikke overflaten av filteret berøres med hendene, en børste eller harde gjenslander.

C5-6—La filteret tørke godt i 24 timer og sett det på plass igjen.

Merk: Kjøp et ekstra filter, og bytt mellom dem om nødvendig.

C6 Moppeklut

* Rengjør etter hver gangs bruk, og skift ut hver 3. til 6. måned

Fjern moppekluten fra moppefestet.

Rengjør moppekluten, og la den lufttørke.

Merk: En skitten mopp vil påvirke moppeytelsen. Rengjør den før bruk.

C7 Robotsensorer

* Rengjør månedlig

Bruk en myk, tørr klut og rengjør alle sensorer, inkludert:

C7-1—Ladestasjonlokalisator

C7-2—Veggsensor

C7-3—Fire kantsensorer

Bruk en myk, tørr klut til å tørke av ladekontaktene på ladestasjonen og roboten.

Batteri

Roboten er utstyrt med et integrert oppladbart, litium-ionbatteri med høy ytelse. Hold roboten ladet for å beholde batteriytelse under normal bruk.

Merk: Hvis roboten ikke skal brukes over lang tidsperiode, slå den av og lad minst hver tredje måned for å unngå skade på batteriet som følge av overutlading

Grunnparametere

Robot

	Q380RRModell
Batteri	14,4 V / 5200 mAhlitiumionbatteri
	Ca. 4,7 kgVekt
	20 VDC 1,2 ANominell inngang
	< 6 timerLadetid

Skann QR-koden nedenfor for å se feil og kommentarer om problemer på fransk, tysk, italiensk, spansk, polsk, norsk og svensk.

For kundeservice, send en e-post til kundeservicen vår:

I Europa: [e-mail]
