BRUKSANVISNING Q8 Max+ ROBOROCK

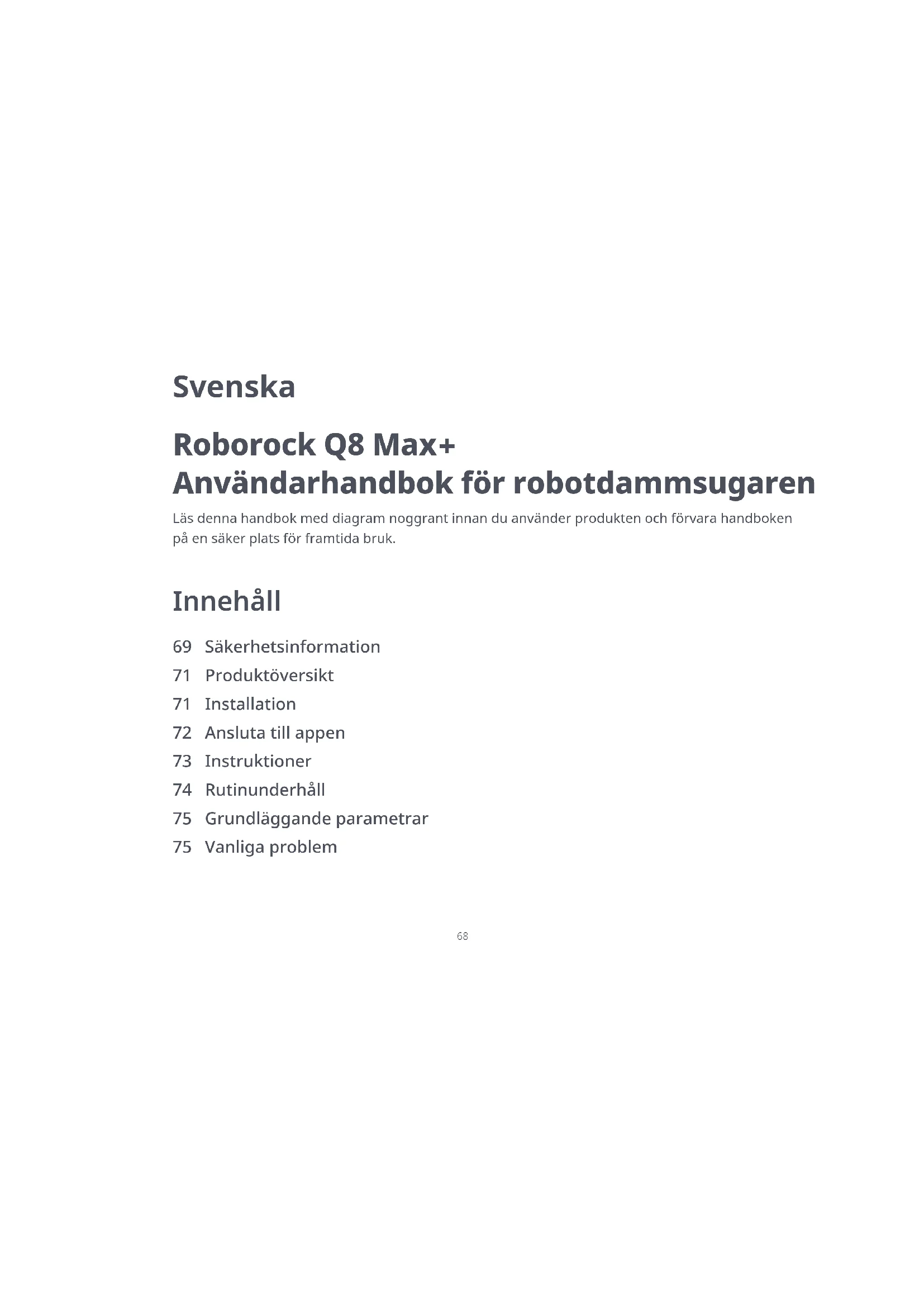

Användarhandbok för robotdammsugaren Svenska Innehåll 69 Säkerhetsinformation 71 Produktöversikt 71 Installation 72 Ansluta till appen 73 Instruktioner 74 Rutinunderhåll 75 Grundläggande parametrar 75 Vanliga problem69 Begränsningar

• Använd inte produkten på upphöjda ytor utan barriärer som t.ex. golvet på ett loft, en terrass utan avgränsning eller ovanpå möbler.

• Förhindra att produkten blockeras och undvik skador på värdefulla föremål genom att ta bort lätta föremål (t.ex. plastpåsar) och ömtåliga objekt (t.ex. vaser) från golvet före städningen.

• Placera ingenting (inklusive barn och husdjur) på produkten, oavsett om den är i drift eller inte.

• Använd inte produkten på brinnande föremål (t.ex. cigarettfimpar).

• Använd inte produkten för att rengöra hårda eller vassa föremål (t.ex. dekorationsavfall, glas och spikar).

• Använd inte moppningsmodulen på mattor.

• Produkten måste vara avstängd och stickkontakten måste dras ut ur vägguttaget innan du rengör eller underhåller produkten.

• Placera inga föremål nära suginloppen på laddningsstationen.

• Stick inte in fingrarna i fogen på laddningsstationen för att undvika eventuella skador.

• Använd inte produkten i ett rum med sovande barn.

• Bär inte produkten i stationen eller dammbehållaren.

• Kontrollera att roboten är kompatibel med laddningsstationen. I annat fall kan tömningen eller laddningen misslyckas.

• Använd inte laddningsstationen för att plocka upp stenar, pappersbitar eller andra föremål som kan blockera luftintaget. Om luftintaget blir blockerat ska det rengöras omedelbart.

• Placera laddningsstationen på ett plant golv på avstånd från eld, värme och vatten. Undvik trånga utrymmen eller platser där roboten kan bli hängande i luften.

• Placera ingenting (inklusive barn och husdjur) på laddningsstationen och täck den inte (inklusive med ett dammtätt överdrag), oavsett om den är i drift eller inte.

• Plocka inte upp någonting som brinner eller ryker, som t.ex. cigaretter, tändstickor eller het aska.

• Använd inte laddningsstationen för att plocka upp brandfarliga eller explosiva föremål som t.ex. braständare, bensin och toner till skrivare eller kopieringsapparater. Säkerhetsinformation70 Säkerhetsinformation

• För uppladdning av batteriet ska du enbart använda den avtagbara försörjningsenheten Roborock CDZ12RR, CDZ20RR, AED06HRR eller AED07HRR som medföljer denna produkt.

• Inför en längre förvaring ska du ladda roboten helt och stänga av den innan den placeras på en sval och torr plats. Ladda upp den minst var 3.e månad för att förhindra att batteriet laddas ur för mycket.

• För att undvika fara genom en oavsiktlig återställning av termosäkringen får apparaten inte försörjas genom en extern omkopplingsanordning, t.ex. en timer, eller anslutas till en krets som regelbundet aktiveras och inaktiveras genom användningen.

• Se till att matningsspänningen uppfyller kraven som anges på laddningsstationen.

• Använd enbart elkabeln som medföljer produkten för att förhindra potentiell rök, värme eller brand.

• Använd inte produkten med någon typ av strömadapter, då det kan leda till skada och upphäva garantin.

• Vidta skyddande åtgärder om laddningsstationen placeras i ett område som är känsligt för åskväder eller har instabil spänning.

• Koppla ur elkabeln innan du ställer laddningsstationen på förvaring. Batteri och laddning VARNING71 A11 Bas A12 Självtömmande laddningsstation A13 Självtömmande laddningsstation (utan lock) A12-1 – Dammbehållarlock A12-2 – Dammbehållare A12-3 – Bas A12-4 – Statusindikatorlampa A12-5 – Lokaliseringssändare för laddningsstation A12-6 – Laddningskontakter A12-7 – Suginlopp A12-8 – Elektrodborstar A13-1 – Dammpåsefack A13-2 – Filter

• Släckt lampa: Robot laddas/inte påslagen

Dammbehållare (engångspåse förinstallerad)

Dammbehållarlock A10 Engångs-dammsugarpåse

Moppduk A7-1 – Kardborreband A6-1 – Moppduksskåra A6-2 – Lås till moppduksfäste A14 Förvaring av elkabel A14-1 – Förvaringsfack för elkabel A14-2 – Kabeluttag A14-3 – Strömport Elkabeln kan dras ut på båda sidorna.Obs: Tryck på valfri knapp för att pausa roboten när den rengör eller är på väg till laddningsstationen. Laddningsstation Zonrengöring/barnlås Produktöversikt

• Tryck för att återgå till laddningsstationen Obs: A1-1 – Vertikal stötfångare A1-2 – LiDAR-sensor A1-3 – Väggsensor A1-4 – Laddningsstationslokaliserare A1-5 – Reactive Tech-sensor för att undvika hinder

• Tryck för att zonrengöra

• Tryck och håll inne i 3 sekunder för att stänga av/slå på barnlåset A3-1 – Återställningsknapp A3-2 – Luftventil A3-3 – Moppduksfäste A3-4 – Stötfångare

• Vit: Batterinivå ≥ 20 %

• Röd: Batterinivå < 20 %

• Tryck och håll inne för att sätta på/ stänga av

• Tryck för att starta rengöring.

• Blinkar långsamt blått: Inväntar anslutning

• Blinkar snabbt blått: Ansluter

• Stadigt blått i fem sekunder: WiFi ansluten WiFi-indikatorlampa

Dammbehållare och vattentank A4-1 – Spärr A4-2 – Propp A4-3 – Vattenfilter A4-4 – Tvättbart filter A2-1 – Trappsensorer A2-2 – Flervägshjul A2-3 – Laddningskontakter A2-4 – Sidoborste A2-5 – Huvudborstar A2-6 – Huvudborstskydd A2-7 – Huvudhjul A11-1 – Skruvar till luftkanallock (10) A11-2 – Luftkanallock A11-3 – Skruvmejsel A11-4 – Fästskruvar till bas (6) Rensa kablar och lösa föremål från golvet och flytta alla instabila, ömtåliga, värdefulla eller farliga föremål för att förhindra person- eller sakskador till följd av föremål som trasslat in sig, träffats av eller välts omkull av roboten. B1-1 – Installation

Viktig information72 Håll ordentligt i dammbehållarlocket när du vänder upp-och-ned för att förhindra fallskada. Obs: Ta ut skruvmejseln från förvaringsfacket längst ned på basen. B2-1 – Placera laddningsstationen upp-och-ner på en mjuk, plan yta (matta/handduk/duk) och fäst basen genom att skruva i de sex medföljande skruvarna. B2-2 – När roboten används på ett upphöjt område måste alltid en säker fysisk barriär användas för att förhindra oavsiktliga fall som kan leda till personskada eller skada på föremål. B1-2 – Obs: När roboten används för första gången ska du följa den under hela städningsprocessen och vara uppmärksam på eventuella problem. I fortsättningen kommer roboten att kunna städa själv. Anslut elkabeln till laddningsstationen och behåll överflödig kabel inuti förvaringsutrymmet. B2-3 – B2-4 –

Sätt på och ladda roboten Tryck på och håll in -knappen för att sätta på roboten. När strömlampan tänds kan roboten placeras på laddningsstationen för laddning. Se till att laddningsstationens strömindikator stängs av och att röstmeddelandet för ”laddning” hörs. För att upprätthålla prestandan hos det återuppladdningsbara, paketet med högeffektiva litiumjonbatteriet ska roboten hållas uppladdad. Obs: Roboten kan eventuellt inte sättas på när batteriet är lågt. Ställ i så fall roboten direkt på laddningsstationen för att laddas.

Moppning Placera laddningsstationen på ett hårt och plant golv (trä/klinker/betong osv.) mot en vägg. Se till att det finns minst 0,3 m fritt utrymme på båda sidor och 1 m fritt utrymme både framför och ovanför enheten. Se till att platsen har god WiFi-anslutning för en bättre upplevelse med mobilappen och koppla sedan in den. För att förhindra överdriven ansamling av smuts under första användning bör golven dammsugas minst tre gånger innan de moppas. B4-1 – Tryck på spärren och dra dammbehållare och vattentankenehten bakåt. Ta ut proppen ur vattentanken, fyll den med vatten och stäng den ordentligt. B4-2 – Fyll vattentanken För in vattentanken i roboten tills du hör att den fästs med ett klick. B4-3 – Återinstallera dammbehållare och vattentankenheten Blöt ner moppduken och vrid ur den tills den slutar att droppa. Dra den sedan längs fästskåran för att fästa den. B4-4 – Installera moppduken När roboten återvänder till dockningsstationen efter rengöring, tryck på spärrarna på båda sidor och skjut moppfästet bakåt för att ta bort det. B4-6 – Ta bort moppfästet För fästet framåt på undersidan av roboten till den klickar på plats. B4-5 – Montera moppfästet Obs: Använd endast den officiella moppduken från Roborock. Obs: Rengör moppduken efter 60 minuters moppning för att upprätthålla vattenflöde och rengöringskvalitet. Obs:

• Tvätta moppduken efter varje användning och töm regelbundet vattentanken på oanvänt vatten.

• Ta bort moppfästet när du inte moppar. Obs! Ansluta till appen Alternativ 1: Sök ”Roborock” i App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen. ❶ Hämta appen Denna robot stöder både Roborock- och Xiaomi Home-appen. Välj den som bäst motsvarar dina behov.

• Statusindikatorlampan stängs av automatiskt när roboten laddas.

• Stationens indikator lyser rött om ett fel uppstår.

• Använd inte utan dammbehållarlock eller dammpåse.

• Placera laddningsstationen på ett plant golv på avstånd från eld, värme och vatten. Undvik trånga utrymmen eller platser där roboten kan bli hängande i luften.

• Om du ställer laddningsstationen på en mjuk yta (matta/ underlägg) riskerar laddningsstationen att välta och kan orsaka problem vid laddning och förflyttning.

• Behåll överflödig elkabel inuti förvaringsutrymmet så att roboten inte trasslar in sig i kablarna och laddningsstationen släpas iväg eller kopplas bort från strömförsörjningen.

• Håll laddningsstationen på avstånd från direkt solljus och sådant som kan blockera laddningsstationens lokaliseringssändare. Annars kan robotens återgång till laddningsstationen förhindras.

• Den självtömmande laddningsstationen laddar om och tömmer. Ställ undan robotens standardladdningsstation före användning. I annat fall kan problem uppstå när roboten ska återgå till laddningsstationen.

• Underhåll laddningsstationen enligt underhållsanvisningarna. Rengör inte laddningsstationen med en våt duk. Obs!

• För att förhindra korrosion eller skada, använd endast Roborock-märkta golvrengöringsmedel i vattentanken.

• Använd inte varmt vatten eftersom detta kan göra att tanken deformeras.

• När du fyller vattentanken ska du luta den 30° för att undvika att blöta ner filtret.73 Alternativ 2: Sök ”Xiaomi Home” i App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen. ❷ Återställ WiFi Tryck in och håll kvar knapparna och tills du hör röstvarningen ”Resetting WiFi” (Återställer WiFi). Återställningen är slutförd när WiFi-indikatorn blinkar långsamt. Roboten kommer därefter att invänta en anslutning. Om du inte kan ansluta till roboten på grund av din routerkonfigurering, ett glömt lösenord eller av någon annan anledning, ska du återställa WiFi:n och lägga till din robot som en ny enhet. Obs: Öppna Roborock-appen, tryck på knappen "Skanna för att ansluta" eller öppna Xiaomi Home-appen, tryck på "+" i det övre högra hörnet och lägg till enheten enligt instruktionerna i appen. Obs!

• Den faktiska processen kan variera på grund av pågående app-uppdateringar. Följ instruktionerna som visas i appen.

• Endast 2,4 GHz WiFi stöds.

• Om roboten väntar i mer än 30 minuter på anslutning, kommer WiFi att inaktiveras automatiskt. Om du behöver ansluta på nytt, ska du återställa WiFi:n innan du fortsätter. ❸ Lägg till enhet Instruktioner Av/på Tryck in och håll kvar -knappen för att sätta på roboten. Strömindikatorn sätts på och roboten övergår i standby-läge. Tryck in och håll kvar -knappen för att stänga av roboten och avsluta rengöringscykeln. Obs: Roboten kan inte stängas av när den laddas. Tryck på -knappen för att sätta igång städningen. Roboten planerar sin rengöringsväg baserat på den skanning den gör av rummet. Den delar in ett rum i zoner, ritar först upp kanterna och städar sedan av zonen i ett sicksackmönster. På så sätt rengör roboten alla zoner en efter en och städar effektivt huset. Starta städning Zon 1 – Städad Zon 4 – Nästa zon Zon 2 – Städad Zon 3 – Arbete pågår Obs!

• För att roboten ska kunna dammsuga automatiskt och återgå till laddningsstationen, starta roboten från laddningsstationen. Flytta inte laddningsstationen under städning.

• Städning kan inte påbörjas om batterinivån är alltför låg. Låt roboten bli uppladdad innan du sätter igång städningen.

• Om städningen slutförs på mindre än 10 minuter kommer området att städas två gånger.

• Om batteriet tar slut under rengöringscykeln kommer roboten automatiskt att återgå till laddningsstationen. Efter laddning kommer roboten att fortsätta där den slutade.

• Kontrollera att moppen har installerats korrekt inför varje moppningsuppdrag. Obs: Obs: Efter zonrengöring kommer roboten automatiskt att återgå till startpunkten och övergå i Standby-läge. Undvik att tömma manuellt för ofta. Tryck på -knappen för att sätta igång zonrengöring. Rengöringsområde: Roboten rengör ett kvadratiskt område på 1,5 m x 1,5 m centrerat runt roboten. Automatisk tömning påbörjas när roboten återvänder till laddningsstationen efter rengöring. Tryck på -knappen för att starta tömning manuellt. Tryck valfri knapp för att avsluta tömning. Tryck på valfri knapp för att stanna roboten och ta bort moppningsmodulen för att fylla på vatten eller rengöra moppduken. När du har fyllt på vatten eller rengjort moppduken sätter du tillbaka moppningsmodulen och trycker på -knappen för att fortsätta. Zonrengöring Tömning Fylla vattentanken eller rengöra moppduken Obs: Om du manuellt placerar en pausad robot på laddningsstationen kommer den pågående städningen att avslutas. När roboten är igång, tryck på valfri knapp för att pausa den. Tryck på -knappen för att återuppta rengöringen. Tryck på -knappen för att skicka tillbaka den till laddningsstationen. Pausa Om roboten är pausad i mer än 10 minuter kommer den att övergå till vilo-läge och strömindikatorn blinkar med ett par sekunders mellanrum. Tryck på valfri knapp för att väcka den. Viloläge74 Återställ fabriksinställningar Om roboten inte fungerar efter en systemåterställning ska du slå på den. Tryck och håll inne -knappen och tryck samtidigt på knappen för Reset (återställning) tills du hör röstuppmaningen ”Restoring the initial version” (Återställer den initiala versionen). Roboten kommer därefter att återställas till fabriksinställningar. Systemåterställning Om roboten inte reagerar på knapptryck eller inte kan stängas av, ska du återställa systemet. Tryck på återställningsknappen så återställs roboten automatiskt. Obs: Efter återställning av systemet återställs schemalagd rengöring, WiFi osv. till fabriksinställningarna. Fel Om ett fel inträffar, blinkar strömindikatorn i rött och en röstvarning ljuder. Obs!

• Roboten övergår automatiskt till vilo-läge om den lämnas i en felstatus i mer än 10 minuter.

• Om du manuellt placerar en robot i felstatus på laddningsstationen avslutas den pågående städningen.

Rengör varje månad och byt ut var tredje till var sjätte månad. Dra ut huvudborsthylsorna. Ta bort intrasslat hår eller smuts i huvudborstens båda ändar och sätt tillbaka den. Tryck på huvudborstens lock för att låsa den på plats. C1-8 – C1-9 – Obs!

• Huvudborsten bör torkas av med en våt trasa och lämnas att torka borta från direkt solljus.

1. Skruva loss sidoborstskruven.

2. Ta bort och rengör sidoborsten. Sätt tillbaka

borsten och dra åt skruven. C1-6 – Vänd på roboten och tryck på spärrarna för att ta bort huvudborstskyddet. Ta bort huvudborsten och dra ut huvudborstlagret. C1-7 –

Rengör efter behov. Använd ett verktyg, till exempel en liten skruvmejsel, för att bända ut axeln och ta ut hjulet. Fästet till flervägshjulet kan inte tas bort.Obs: C3-1 –

Flervägshjul C1-3 – Spärrar C1-4 – Huvudborstlager C1-5 – Huvudborsthylsor

Rengör varannan vecka och byt ut en gång i halvåret till en gång om året. Rutinunderhåll

Huvudborstar C1-1 – Huvudborste C1-2 – Huvudborstskydd Skölj hjulet och axeln med vatten för att avlägsna hår eller smuts. Torka och sätt tillbaka hjulet genom att trycka det stadigt på plats. C3-2 –

Rengör varje månad. Rengör huvudhjulen med en mjuk, torr trasa.

Huvudhjul C5-1 – Tryck på spärren för att ta bort enheten. Ta bort det tvättbara filtret och töm sedan dammbehållaren.

Dammbehållare- och vattentanksenhet

Rengör varje vecka och ersätt filtret var sjätte till tolfte månad. C5-2 – Töm oanvänt vatten från vattentanken. C5-3 – Fyll dammbehållaren med rent vatten och skaka försiktigt. Häll sedan ut det smutsiga vattnet. C5-4 – Skölj filtret flera gånger och knacka på det för att ta bort så mycket smuts som möjligt. Obs: Förhindra blockering genom att endast använda rent vatten utan rengöringsmedel. Obs: Om roboten inte hittar laddningsstationen kommer den automatiskt att återgå till sin startplats. Placera roboten manuellt på laddningsstationen för återuppladdning. Uppladdning Efter rengöring återgår roboten automatiskt till laddningsstationen för att ladda. I pausläge, tryck på -knappen för att skicka tillbaka roboten till dockningsstationen. Strömindikatorn pulserar när roboten laddas. Obs!

• Roboten övergår inte i vilo-läge när den laddas.

• Roboten stängs av automatiskt om den lämnas i vilo-läge i över 12 timmar. Standard stör ejläge (Do Not Disturb; DND) är från kl. 22.00 till kl. 8.00. Du kan använda appen för att inaktivera DND-läget eller ändra DND-tid. När DND-läget är aktiverat kommer roboten inte automatiskt att återuppta rengöring, strömindikatorlampan dämpas och volymen på röstmeddelandena sänks. DND-läge Barnlås Tryck och håll inne -knappen för att aktivera/ inaktivera barnlåset. Du kan även ställa in det i appen. När det är aktiverat reagerar roboten inte på knapptryckningar när den står stilla. När roboten städar eller återgår till laddningsstationen, tryck på valfri knapp för att stoppa den.

• Använd inte frätande rengöringsmedel eller desinfektionsmedel för att rengöra huvudborsten.75 C5-5 – Låt filtret torka ordentligt i 24 timmar och sätt tillbaka det. Obs: Vidrör inte filterytan med händerna, en borste eller hårda föremål för att undvika potentiell skada. Obs: Köp ett extra filter att byta med om det behövs.

Rengör efter varje användning och byt ut var tredje till var sjätte månad. Ta bort moppduken från moppfästet. Rengör moppduken och låt den lufttorka. Obs: En smutsig mopp kommer att påverka moppningsprestandan. Rengör före användning.

Rengör varje månad. Använd en mjuk, torr duk för att torka och rengöra alla sensorer, inklusive: C7-1 – Laddningsstationslokaliserare C7-2 – Reactive Tech-sensor för att undvika hinder Rengör filtret med en torr trasa. Lyft ut dammpåsen från dammbehållaren och släng den. Sätt i en ny dammpåse längs skåran och sätt tillbaka dammbehållarlocket. C8-3 – C8-2 – C8-4 – Obs: Handtaget på dammpåsen förseglar påsen när den tas bort för att förhindra dammläckage. Obs: Om roboten inte ska användas under en längre period, ska den stängas av och laddas minst var tredje månad för att undvika batteriskada till följd av urladdning. Batteri Roboten är försedd med ett inbyggt återuppladdningsbart, högeffektivt litiumjonbatteri. För att upprätthålla batteriprestandan ska roboten hållas laddad under normal användning. C10 Laddningskontaktområden Använd en mjuk, torr duk för att torka laddningskontakterna på roboten. Rengör laddningsstationens lokaliseringssändare, laddningskontakter och elektrodborstar. Lossa skruvarna (10) och ta bort locket. C9-1 – Torka luftkanalen och locket med en torr trasa. C9-2 – Sätt tillbaka locket och skruva fast det.C9-3 –

• Rengör efter behov. Grundläggande parametrar Robot Obs: Serienumret finns på ett klistermärke på robotens undersida. < 6 timmarLaddningstid Q80ULLModell 14,4 V/5 200 mAh (TYP) Litiumjonbatteri Batteri Angiven märkeffekt 20 VDC 1,2 A Självtömmande laddningsstation Namn Självtömmande laddningsstation Modell AED06HRR, AED07HRR Märkingångsspänning 220-240 VAC Angiven frekvens 50–60 Hz Märkspänning (dammuppsamling) 5 A Märkspänning (laddning) 0,5 A Angiven uteffekt 20 VDC 1,2 A Laddar batteri 14,4 V/5 200 mAh (TYP) Litiumjonbatteri Vanliga problem Skanna QR-koden nedan för att visa Vanliga problem. Ta bort dammbehållarlocket vertikalt enligt bilden. C8-1 –
