Q8 Max+ - Aspirateur robot ROBOROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur robot avec navigation intelligente, puissance d'aspiration de 5500 Pa, batterie de 5200 mAh, capacité du réservoir à poussière de 400 ml, réservoir d'eau de 350 ml.
Modes de nettoyage	Nettoyage par zones, nettoyage en profondeur, nettoyage des bords, programmation des horaires de nettoyage.
Connectivité	Compatible avec l'application mobile Roborock, contrôle vocal via Amazon Alexa et Google Assistant.
Maintenance	Filtres lavables, brosses faciles à retirer pour un nettoyage, indicateur de remplissage du réservoir à poussière.
Sécurité	Système de détection des obstacles, protection contre les chutes, arrêt automatique en cas de surchauffe.
Informations générales	Dimensions : 35 x 35 x 9,7 cm, poids : 3,5 kg, garantie de 2 ans, couleur : noir.

FOIRE AUX QUESTIONS - Q8 Max+ ROBOROCK

Comment charger le ROBOROCK Q8 Max+?

Pour charger le ROBOROCK Q8 Max+, placez la station de charge contre un mur, à au moins 1 mètre de tout objet. Assurez-vous que le robot est aligné avec la station lors de son retour.

Que faire si mon ROBOROCK Q8 Max+ ne démarre pas?

Vérifiez que le robot est chargé. Si la batterie est faible, branchez-le sur la station de charge. Si le problème persiste, réinitialisez le robot en appuyant sur le bouton d'alimentation pendant 5 secondes.

Comment nettoyer le filtre du ROBOROCK Q8 Max+?

Retirez le filtre du réservoir à poussière, tapotez-le doucement pour enlever la poussière. Lavez-le sous l'eau froide et laissez-le sécher complètement avant de le réinstaller.

Pourquoi mon ROBOROCK Q8 Max+ ne revient pas à la station de charge?

Vérifiez que la station de charge est correctement branchée et que rien n'entrave le chemin du robot. Assurez-vous également que la surface est plane et propre.

Comment programmer un nettoyage à distance?

Utilisez l'application mobile Roborock. Accédez à 'Planification' dans les paramètres, choisissez l'heure et les jours souhaités pour le nettoyage automatique.

Mon ROBOROCK Q8 Max+ laisse des traces sur le sol, que faire?

Assurez-vous que le réservoir d'eau est correctement rempli et que la lingette est propre. Vérifiez également que le robot n'est pas sur un mode inapproprié pour le type de sol.

Comment mettre à jour le firmware du ROBOROCK Q8 Max+?

Ouvrez l'application Roborock, allez dans 'Paramètres', puis 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version.

Le ROBOROCK Q8 Max+ peut-il nettoyer les tapis?

Oui, le ROBOROCK Q8 Max+ est conçu pour nettoyer les tapis. Assurez-vous de régler la puissance d'aspiration en fonction de la surface pour un nettoyage optimal.

Comment vider le réservoir à poussière du ROBOROCK Q8 Max+?

Retirez le réservoir à poussière du robot, ouvrez-le au-dessus d'une poubelle et videz son contenu. Nettoyez-le régulièrement pour maintenir des performances optimales.

Que faire si le ROBOROCK Q8 Max+ se bloque?

Vérifiez les roues, les brosses et le réservoir pour tout objet qui pourrait bloquer le robot. Enlevez les obstructions et redémarrez le robot.

MODE D'EMPLOI Q8 Max+ ROBOROCK

Roborock Q8 Max+ Manuel d'utilisation de l'aspirateur robot

Lisez attentionivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-les soignement pour référence future.

Contenu

15 Informations de sécurité
17 Présentation du produit
18 Installation
19 Connexion à l'application
19 Instructions
21 Entretien
22 Paramètres de base
22 Problèmes courants

Informations de sécurité

Restrictions

Nutilisez pas ce produit sur des surfaces en hauteur sans barriere, par exemple, sur le sol d'une mezzanine, une terrasse ouverte ou le dessus d'un meuble.
- Pour éviter de bloquer le produit et d'endommager des objets de valeur, retirez les objets légers (teils que des sacs plastique) et les objets fragiles (teils que des vases) du sol avant le nettoyage.
- Ne placez aucun objet et aucune personne (enfants et animaux compris) sur le produit, qu'il soit en fonctionnement ou non.
- Nutilisez pas le produit sur des objets brulants (teils que des mégots de cigarette).
Nutilisez pas le produit pour aspirer des objets durs ou tranchants (teles que des debris de decoration, du verre et des clous).
- Nutilisez pas le module Serpilliere sur des moquettes.
- Avant de nettoyer ou d'entretenir le produit, il doit etre et sa fiche doit etre debranchee de la prise electrique.
- Ne placezeldombjecta proximite de l'entree d'aspiration de la station.
- Ne placez pas vos doigts dans la fente de la station pour éviter toute éventuelle blessure.
- Ne faites pas fonctionner le produit dans une piece ou un nourrisson ou un enfant dont.
- Ne transportez pas le produit à l'aide de la base de la station ou du bac à poussiè.
Assurez-vous que le robot est compatible avec la station, sinon le vidage ou le rechargement risque d'échouer.
Nutilisez pas la station pour recuillir des cailloux, des morceaux de papier ou d'autres objets qui pouraient obstruer le tuyau d'air. Si le tuyau d'air est obstrue, nettoyez-le immediatement.
- Placez la station sur un sol plat à l'ecart du feu, de la chaleur et de l'eau. Evitez les espaces ou lieux étroits où le robot risque d'être suspendu dans l'air.
- Ne placez aucun objet et aucune personne (enfants et animaux compris) sur la station, et ne la recouvre d'aucun element (housse anti-poussiere comprise), qu'elle soit en fonctionnement ou non.
- Ne recueillez rien qui brule ou fume, comme des cigarettes, des allumettes ou des cendres chaudes.
Nulise pas la station pour recuillir des elements inflammbles ou exposifs, comme des briquets, de essence ou du toner utilise dans les imprimantes et photocopieuses.

Informations de sécurité

Batterie et rechargement

AVERTISSEMENT

• Nutilisez que le bloc d'alimentation detachable Roborock CDZ12RR, CDZ20RR, AED06HRR ou AED07HRR fourni avec ce produit pour recharger la batterie.
• Si you rangez le robot, rechargez le complètement et éteignez le avant de le placer dans un endroit frais et sec. Rechargez le au moins tous les trois mois pour éviter que la batterie ne se décharge trop.
  Ain d'eviter tout risque de remise a zero involontaire du coupe-circuit thermique, cet appeareil ne doit pas etre alimentede par un dispositif de connexion exter, tel qu'unprogrammateur electrique, ou raccorded a un circuit qui est regulierement activ et desactive par le fournisseur d'electricite.
  Veilz a ce que la tension d'alimentation respecte les exigences mentionnées sur la station.

• Utilisez uniquement le cable d'alimentation fourni avec le produit pour éviter tout risque de fumée, de chaleur ou d'incendie.
  Nutilisez pas le produit avec un adaptateur electrique, quel qu'en soit le type, car cela pourrait entrainer un danger et annuler la garantie.
  Si la station est placed dans une zone susceptible deetre sujette a des orages ou a une tension instable, prenez des mesures de protection.

• Débranchez le cable d'alimentation avant de ranger la station.

A Présentation du produit

A1 Robot (vue de dessus)

Marche/Arret/Nettoyer

• Appuyez sur ce bouton et maintainez-le enforcé pour allumer ou eteindre le robot
• Appuyez sur ce bouton pour demarrer un nettoyage

-Voyant d'alimentation

• Blanc : niveau de batterie ≥ 20 %

• Rouge : niveau de batterie < 20 %

Pulsation: rechargement ou demarrage

• Clignotement rouge: erreur

Voyant WiFi

Lent clignotement bleu : en attente de connexion

Rapide clignotement bleu:connexion Bleu fixependant cinq secondes

connecté au WiFi

-Nettoyage localé/Verrouillage enfant

Appuyez sur ce bouton pour un nettoyage localisé

Appuyez sur ce bouton et maintenez le enforcé pendant 3 secondes pour

activer/desactiver le verrouillage infant

Station

• Appuyez sur ce bouton pour faire revenir le robot à la station/démarrer le vidage

Remarque: Appuyez sur n'importequelbouton pour arrer le robot lorsqu'il nettoie ou revient a la station.

A1-1:pare-chocs vertical

A1-2: capteur LiDAR

A1-3: capteur de murs

A1-4: localisateur de station

A1-5: capteur d'évitetement d'obstacles Reactive Tech

A2 Robot (vue de dessous)

A2-1: capteurs de vide

A2-2: roulette omnidirectionnelle
A2-3: contacts de rechargement
A2-4: Brosse latérale
A2-5: brosses principales
A2-6: cache de la Brosse principale
A2-7: roulettes principales

A3 Robot

A3-1: bouton Réinitialiser
A3-2: aération
A3-3: support de serpillière
A3-4:pare-chocs

A4 Bloc combinant bac à poussière et réservoir d'eau

A4-1:loquet
A4-2:bouchon
A4-3: filtré à eau
A4-4: filtré lavable

A5 Cable d'alimentation

A6 Support de serpillière

A6-1: fente de fixation de la serpilliere
A6-2: loquets du support de serpilliere

A7 Serpilliere

A7-1: blocs auto-agrippants

A8 Bac a poussiere (sac a poussiere jetable preinstallé)

A9 Couvercle du bac à poussière

A10 Sac à poussière jetable

A11 Base

A11-1: vis du cache du tuyau d'air (10)

A11-2:cache du tuyau d'air

A11-3: tournevis

A11-4: vis de fixation de la base (6)

A12 Station de vidage automatique

A12-1: couvercle du bac à poussière

A12-2: bac à poussière

A12-3:base

A12-4:voyant d'etat

• Blanc fixe:veille
• Blanc diagnostant : vidage
• Rouge fixe : dysfonctionnement
  Voyant eteint: robot en charge/eteint

A12-5: balise de localisation de la station

A12-6: contacts de rechargement
A12-7: entree d'aspiration
A12-8: brosses de nettoyage des electrodes

A13 Station de vidage automatique (couvercle retire)

A13-1: fente pour le sac à poussière
A13-2:filtre

A14 Rangement du cable d'alimentation

A14-1: fente de rangement du cable d'alimentation

A14-2:sortieducable

A14-3:port d'alimentation

Remarque: il est possible de tirer sur le cable d'alimentation pour le faire sourir des deux cotés.

Installation 1 Informations importantes

B1-1: rangez les cables et objets détaches présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'évitier toute blessure et tout dommage matériel dus à des objets qui seraient happés, heures ou renversés par le robot.

B1-2: lorsque vous employez ce robot dans une zone surélevée, utilisez toujours une barrière de sécurité physique pour empêcher les chutes accidentelles qui pourrait entrainer des blessures ou des dommages matériels.

Remarque : Lorsque vous utilisez cette robot pour la première fois, suivize le attentivement tout au long de son parcours de nettoyage en premant garde aux problèmes potentiels. Le robot pourrait netoyer seul lors des prochaines utilisations.

B2 Positionnement de la station de chargement

B2-1: sortez le tournevis de son compartment de rangement qui se trouve en dessous de la base.

B2-2: returnez la station sur une surface douce et plane (tapis/servette/chiffon) et fixez la base à l'aide des six vis fouarnies.

Remarque : Lorsque vous retournez la station , malnteniez fermement le couverde du bac à poussière pour évier tout dommage lié à une chute .

B2-3: connectez le cable d'alimentation à la station et laissez l'excess de cable dans la fente de rangement.
B2-4: place la station sur un sol dur et plat (bois/ carrelage/beton, etc.), à plat contre un mur. Gardez un espace d'au moins 0,3 m (1 pi) de chaque cote et 1 m (3,3 pi) à la fois à l'avant et au-dessus. Assurez-vous que le lieu offre une bonne connexion WiFi pour bénéficier d'une meilleure experience avec l'application mobile, puis branchez la station.

B2-4-1:plus de 0,3 m (1 pi)

B2-4-2:plus de 1 m (3,3 pi)

Remarques:

Leoyant de s'ecert automatiqueur, lorsque le robot est en charge.
Leyant de la station devient rouge si une erreur survient.
- Ne pas utiliser sans couvercle du bac à poussière ou sac à poussière;
- Place la station sur un sol plait à l'écart du feu, de la chaleur et de l'eau. Évité les espaces ou lièux étrôts ou le robot risque d'être suspendu dans l'air.
- Placer la station sur une surface molle (moquelette/tapis) pour entrainer son inclination et des problèmes de départ et de revoir du robot.
Laissez le excès de cable d'alimentation dans la fente de rangement afin que le robot ne puisse pas enchovetre dans le cable et que la station ne puisse pas été entrainée à l'ecart ou déconnectee de la prise électriche.
- Gardez la station à l'écart de la lumière directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station, sinon, le robot risque de ne pas parvenir à y revenir.
La station de vidage automatique recharge et procede au vidage. Rendez la station de robot standard avant utilise. Ne pas le faire peut entrainer des problèmes de recou la station.
- Entretendra la station conformément aux consignes d'entretien. Ne nettoyez pas la station avec un chiffon humide.

B3 Mise sous tension et rechargement du robot

Appuyez sur le bouton et maintenez-le enforcé pour allumer le robot. Lorsque levoyant d'alimentation s/allume, placez le robot sur la station pour le recharger. Assurez-vous que le voyant d'alimentation de la station de chargement s'eteint et qu'une averte vocale « Chargement en cours » retentit. Pour conserver les haute performances du bloc-batterie lithium-ion rechargeable, gardez le robot charge.

Remarque: Il est possible que le robot ne sallume pas lorsque la baterie est faible. Dans ce cas, placez directement le robot sur la station pour le recharger.

B4 Nettoyage à la serpillière

Remarque: Pour éventier toute accumulation excessive de saleté lors d'une première utilisation, les sols devaient être aspirés au moins trois fois avant de les nettoyer à la scorpille.

B4-1: appuyez sur le loquet et faites glisser le bloc combinant bac à poussière et réservoir d'eau vers l'arrière.

B4-2: replissez le réservoir d'eau

Retirez le bouchon du réseau d'eau, remplissez-le d'eau, puis referezmé-le fermement.

Remarques:

-Pour évierter toute corrosion ou tout donnage, n'utilise que du nettoyant pour sols de marque Roborock dans le réservier d'eau.
Nunilsez pas d'eau chaude car cette peut entrainer une déformation du réservoir.
Lorsque you remplesze le reservoir d'eau, inclinez-le a 30^ pour eveter de mouier le filtre.

B4-3: réinstallé le bloc combinant bac à poussière et réservoir d'eau

Faibles glisser le réservoir d'eau dans le robot jusqu'à ce qu'il s'encliquette.

B4-4: installez la serpillière

Mouillez la serpilliere et tordez-la jusqu'à ce qu'elle cesse de gouter, puis faites-la glisser le long de la fente de fixation avant de la faire fermement adhérer en place.

Nutilisez que la serpiliere Roborock officielle.Remarque :

B4-5: installez le support de serpillière

Faibles glisser le support vers l'avant le long du dessous du robot jusqu'à ce qu'il s'éncliquette en place.

Remarque:Nettoyez la serpiliere après 60 minutes de son utilisation par le robot pour preserver le débit d'eau et la qualite de nettoyage.

Une fois que le robot est revenu à la station après le nettoyage, appuyez sur les loquets qui se trouvent des deux côts, puis faites glisser le support de serpillière vers l'armre pour le retiret.

Remarques:

Lavez la serpilliere après chaque utilisation, et evauez regulemente fou inutilise du reservoir d'ou. Retirze le support de serpilliere lorsque vous n'utilissez pas cette fonction.

Connexion à l'application

Ce robot prend à la fois en charge les applications Roborock et Xiaomi Home. Choisissez celle qui correspond le besoin à vos besoins.

1 Telecharger l'application

Option 1: recherche « Roborock » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.

Option 2: recherche « Xiaomi Home » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.

Réinitialiser le WiFi

Appuyez sur les boutons et maintenez-les enforcés jusqu'à ce que vous entendez l'alerte vocale « Réinitialisation du WiFi en cours » La réinitialisation est terminée lorsque levoyant WiFi clignote lentement. Le robot sera alors en attente de connexion.

Remarque: Si vous ne parlenez pas à vous connecter au robot en raison de la configuration de votre réseau, d'un mot de passage oulié ou de toute autre raison, réinitialisé le WIFI et ajoutez le robot comme nouvel apparériel.

3 Ajouter l'appareil

Ouvrez l'application Roborock, appuyez sur le bouton « Scanner pour connecter » ou le bouton « Rechercheur l'appareil», ou ouvrez l'application Xiaomi Home, appuyez sur le « ++ » qui se trouve dans le coin supérieur droit et ajoutez l'appareil en suivant les instructions de l'application.

Remarques:

Le veritable processus peut varier en raison des mises a jour continues de l'application. Sulvez les Instructions fournies dans l'application.

Seule WIFl 2,4GHz est pris en charge.

• Si le robot est en attente d'une connexion depuis plus de 30 minutes, le WiFi sera automatiquement désactiver. Si vous VOUVEZ VOUS reconnectcer, reinitialisez le WiFi avant de poursuivir.

Instructions Marche/Arrêt

Appuyez sur le bouton et maintenez-le enforcé pour allumer le robot. Levoyant d'algorithmation sallumera et le robot enterra en mode Veille. Appuyez sur le bouton et maintenez-le enforcé pour eteindre le robot et metre fin au cycle de nettoyage. Remarque:Le robot ne peut pas etre etint lorsqu'il est en charge.

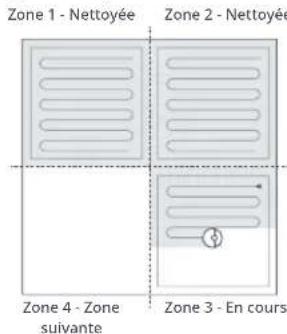

Démarrage du nettoyage

Appuyez sur le bouton pour démarrer le nettoyage. Le robot planifiera son parcours de nettoyage en fonction de son analyse de la pièce. Il commence par diviser la pièce en zones, passes sur les bords d'une zone puis la complète en y entrant en zigzag. Il procède ainsi pour toutes les zones, une par une, pour nettoyer efficacement votre logement.

Remarques :

Pour permetre au robot d'aspirer et de revenir

automatiquement à sa station, metteze le en marche à partir de la station. Ne déplorez pas la station pendant le nettoyage.

• Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.

• Si le nettoyage est terminé en moins de 10 minutes, l'espace sera nettoyé deux fois.

• Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot revendra automatiquement à sa station. Une fois recharge, il reprendra à où il s'est arrêté.

• Avant de démarrer chaque nettoyage à la serpilière, assurez-vous que la serpilière a été correctement installée.

Nettoyage localisé

Appuyez sur le bouton pour démarrer un nettoyage localisé.

Zone couverte par le nettoyage: le robot nettoie une zone carre de 1,5 m (4,9 pi) x 1,5 m (4,9 pi) autour de lui.

Remarque: Àprous le nettoyage localisé, le robot reviendra automatiquament à son point de départ et entraire en mode Voille.

Vidage

Le vidage automatique commercera lorsque le robot reviendra à la station après le nettoyage. Appuyez sur le bouton pour déclencher le vidage manuelle. Appuyez sur n'importe quel bouton pour arreter le vidage.

Remarque: Évitez de déclencher féquèment le vidage manuellement.

Pause

Lorsque le robot est en marche, appuyez sur n'importe quel bouton pour lemettre en pause, appuyez sur le bouton pour reprendre le nettoyage ou appuyez sur le bouton pour le renvoyer à la station.

Remarque: Si vous placez le robot en pause sur la station, cela metra fin au nettoyage en cours.

Remplissage du réservoir d'eau ou nettoyage de la serpilliere

Pour ajouter de I'eau ou nettoyer la serpilliere, appuyez sur n'importe quel bouton pour arreter le robot et retirez le module de nettoyage à la serpilliere. Àprouve avoir ajouté de I'eau ou nettoyer la serpilliere, réinstallé le module de nettoyage à la serpilliere et appuyez sur le bouton pour continuer.

Veille

Si le robot est en pause pendant plus de 10 minutes, il se mettra en voille, et sonvoyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importe quel bouton pour le sortir de voille.

Remarques:

• Le robot ne se mettra pas en ville lorsqu'il sera en charge.
• Le robot s'éveindra automatique s'il reste en mode Ville pendant plus de 12 heures.

Mode NPD

La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l'application pour le désactiver ou changer sa période. Lorsque le mode NPD sera activé, le robot ne reprendra pas automatiquement le nettoyage, la luminosité duvoyant d'alimentation sera réduite et le volume des announcements vocales sera plus faible.

Verrouillage infant

Appuyez sur le bouton et maintainez-le enforcé pour activer/désactiver le verrouillage enfant. Vous pouvez aussi le définir dans l'application. Une fois cette fonction activée, le robot ne réagira plus aux pressions sur les boutons lorsqu'il sera immobile. Lorsque le robot nettoie ou revient à sa station, appuyez sur n'importe que le bouton pour l'arrêter.

Rechargement

Après le nettoyage, le robot reviendra automatiquement à sa station pour se recharger. En mode Pause, appuyez sur le bouton pour renvoyer le robot à sa station. Lorsque le robot sera en charge, le voyant d'alimentation désentera un effet de respiration.

Remarque: Si le robot ne parlant pas à retrouver sa station, il revendra automatiquement à son point de départ. Placez manuelle le robot sur la station pour le recharger.

Erreur

Si une erreur se produit, levoyant d'alimentation clignotera en rouge et une alerte vocale se fera entendre.

Remarques :

• Le robot se mettra automatiquement en veille s'il reste sur un dysfonctionnement pendant plus de 10 minutes.
• Si vous place manuellement le robot sur la station alors qu'on est resté sur un dysfonctionnement, cela mettra fin au nettoyage en cours.

Réinitialisation système

Si le robot ne répond pas aux pressions sur les boutons ou ne peut pas être éteint, réinitialisez le système. Appuyez sur le loquet pour retarder le bloc combinant bac à poussière et réservoir d'eau et localisez le bouton Réinitialiser. Appuyez sur le bouton Réinitialiser et le robot se réinitialisa automatiquement.

Remarque: Une fois le système réinitialisé, les paramètres d'usine des nettoyages planifiés, du WiFi, etc. seront rétablis.

Restauration des paramètres d'usine

Si le robot ne fonctionne pas correctement après une réinitialisation système, allumez-le. Appuyez

sur le bouton , maintenez-le enforcé, et dans le même temps, appuyez sur le bouton Reinitialisér jusqu'à ce que vous entendiez l'announce vocale « Restauration des paramètres d'usine ». Les paramètres d'usine du robot seront alors restaurés.

Entretien

Brosses principales

*Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois.

C1-4: roulement de larosse principale

C1-5: capuchons de larosse principale

C1-6:retoumezle robot et appuyez sur les loquets pour retirer le cache de la Brosse principale.

C1-7: retirez la Brosse principale et tirez sur le roulement pour le sortir.

C1-8: tirez sur les capuchons de larosse principale pour les partager.

C1-9: après avoir retiré les cheveux et saletés entremèlés aux deux extrémités de larosse principale, réinstallé-la, puis apuyez sur son cache pour la verrouiller en place.

Remarques:

Vouvelez nettoyer la brosse principale à l'aide d'un chiffon humide et la laisser secher à l'ecart de la lumière directe du soleil.

• Utilisitez pas de ces infectants ou de liqués de nettoyage corrosifs pour nettoyer la brosse principale.

C2 Brosse latérale

*Nettoyer tous les mois et remplacer tous les 3 a 6 mois.

1. Retireez la vis de la brossse laterale.

2. Retirez et nettoyez la brosse latereale. Reinstalle la brosse et serrez la vis.

C3 Roulette omnidirectionnelle

• Nettoyer si nécessaire.

C3-1:utilize un outil, tel qu'un petit tournevis, pour déloger l'axe et retarder la roulette.

Remarque:Le support de la roulette omnidirectionnelle ne peut pas etre retiré.

C3-2: rincez la roulette et son axe à l'eau pour retirer tout cheveu et toute saleté. Laissez secher et réinstallez la roulette en appuyant fermement dessus pour qu'elle se mette en place.

C4 Roulettes principales

*Nettoyer tous les mois.

Nettoyez les roulettes principales à l'aide d'un chiffon doux sec.

C5 Bloc combinant bac à poussière et réservoir d'eau

• Nettoyer toutes les semaines et remplaçer le filtré tous les 6 à 12 mois.

C5-1: appuyez sur le loquet pour-retirer le bloc. Retire les filtre lavable, puis videz le bac à poussière.

C5-2: évacuez l'eau inutilisé du réservoir d'eau.

C5-3: réplissée le bac à poussière d'eau propre et sécoue-le delicatement. Évacuez ensuite l'eau sale.

Remarque: N'utilise que de l'eau propre sans liquide nettoyant pour évier toute obstruction.

C5-4: rincez le filtré à plusieurs reprises et tapotez-le pour éliminer autant de saleté que possible.

Remarque:Ne touchez pas la surface du titre avec vos mains, une brosse ou des objets durs pour éviter tout risque de l'endommager.

C5-5 : laisser le cadre sacher complètement pendant 24 heures, puis réinstallé-le.

Remarque: Achetez un titre supplémentaire et alternez si nécessaire.

C6 Serpilliere

*Nettoyer après chaque utilisation et replacier tous les 3 a 6 mois.

Retirez la serpilliere de son support. Nettoyez la serpilliere et laissez-la secher à l'air libre.

Remarque:Une serpiliere sale nuira aux performances de nettoyage.Nettoyez-la avant utilisation.

Capeurs du robot

Nettoyer tous les mois.

Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants :

C7-1: localisateur de station

C7-2: capteur d'évitement d'obstacles Reactive Tech

C7-3:capteur de murs

C7-4: capleurs de vide

C8 Remplacement du sac à poussière

• Remplacer si nécessaire,

C8-1: retirez le couverde du bac a poussiere a la verticale comme indiqued.

C8-2: sortez le sac à poussière du bac à poussière et metteze-le au rebut.

Remarque:La polgnée du sac à poussière le reférme une fois qu'il est retré pour évier toute perte de poussière.

C8-3: nettoyez le filtre à l'aide d'un chiffon sec.

C8-4: installez un nouveau sac à poussière en place le long de la fente et remettez le couvercle du bac à poussière en place.

Tuyau d'air

Nettoyer si nécessaire.

C9-1: retirez les vis (10) et retirez le cache.
C9-2: essuyez le tuyau d'air et le cache à l'aide d'un chiffon sec.
C9-3: réinstallé le cache et revissez-le en place.

Zones de contact de rechargement

Nettoyer s lnecessaire.

Utilisez un chiffon doux sec pour essayer les contacts de rechargement du robot. Nettoyez la balise de localisation de la station, les contacts de rechargement et les brosses de nettoyage des electrodes sur la station.

Batterie

Le robot intégre une batterie lithium-ion rechargeable très performant. Dans le cadre d'une utilisation normale, gardez le robot charge pour préserver les performances de la batterie.

Remarque: Si le robot ne sera pas utilisé pendant une période prolongée, édignez-le et rechargeze-le au moins tous les trois mois pour évier d'endommager la baterie par une décharge excessive.

Paramètres de base

Robot

	Q80ULLModèle
Batterie	14,4 W/5 200 mAh (TYP) Batterie lithium-ion
Entrée nominale 20 VCC, 1,2 A
Durée de rechargement	< 6 heures

Remarque: Le nombre de série figure sur un autocollant appocse sous le robot.

Station de vidage automatique

Nom	Station de vidage automatique
Modèle AED06HRR et AED07HRR
Tension nominale d'entrée	220-240 VCA
Fréquence nominale 50 - 60 Hz
Entrée nominale (collecte de la poussière)	5 A
Entrée nominale (charge)	0,5 A
Régime nominal 20 VCC, 1,2 A
Rechargement de la batterie	14,4 V/5 200 mAh (TYP) Batterie lithium-ion

Problèmes courants

Scannez le code QR ci-dessous pour consulter les problèmes courants.

Deutsch

B2-4-2 -oitre 1 m (3,3 piedi)

Note:
