MANUAL DE USUARIO Q8 Max+ ROBOROCK

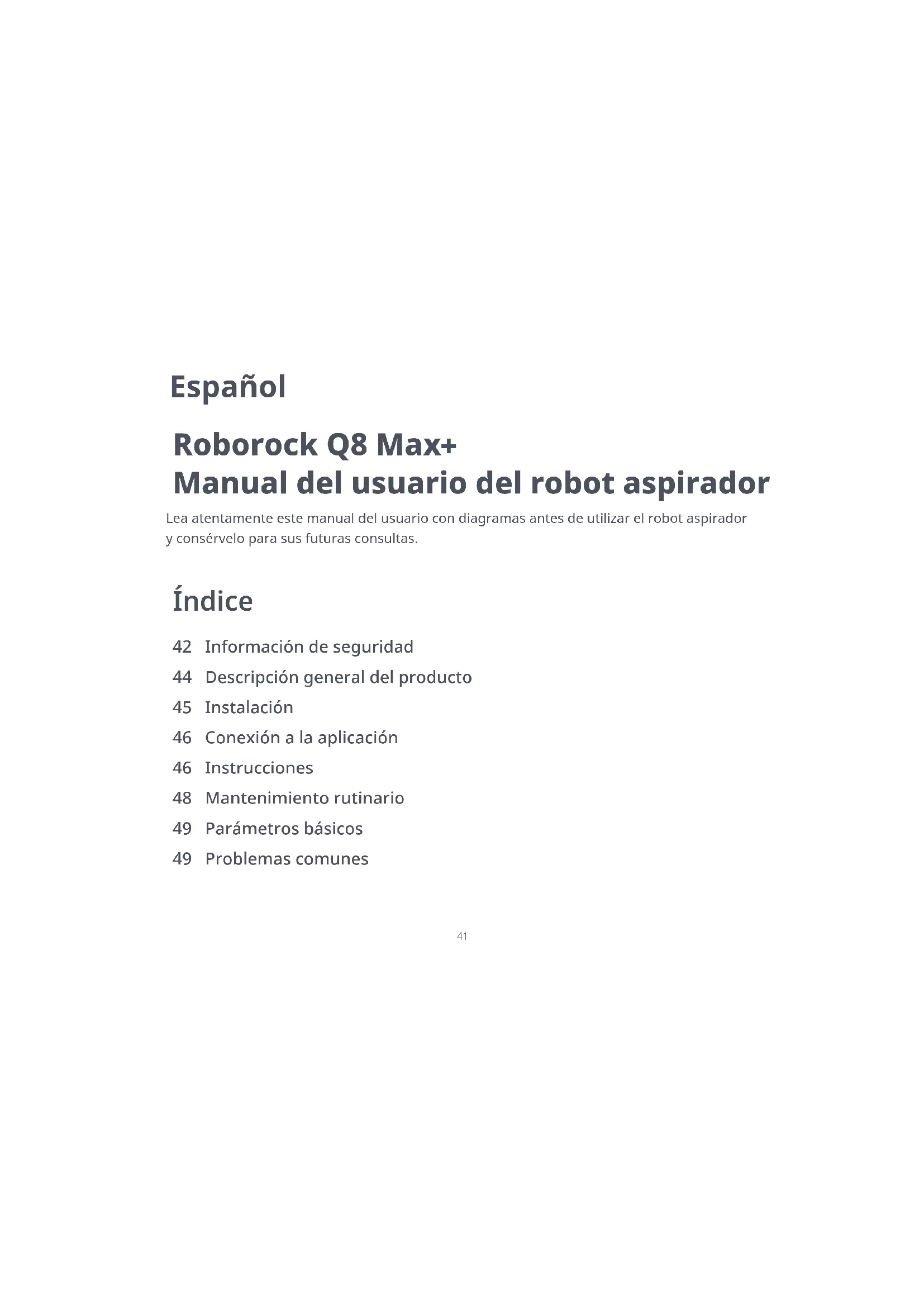

Manual del usuario del robot aspirador Índice Español 42 Información de seguridad 44 Descripción general del producto 45 Instalación 46 Conexión a la aplicación 46 Instrucciones 48 Mantenimiento rutinario 49 Parámetros básicos 49 Problemas comunes42 Restricciones

• No utilice el robot aspirador en superficies elevadas desprovistas de barreras, como suelos de altillos, terrazas abiertas o encima de muebles.

• Para evitar que el robot aspirador se atasque y cause daños en objetos de valor, retire del suelo los objetos y enseres ligeros y delicados (como bolsas de plástico y jarrones) antes de comenzar a limpiar.

• No coloque objetos, niños ni mascotas sobre el robot aspirador, independientemente de si está en funcionamiento o no.

• El robot aspirador no debe pasar por encima de objetos candentes (p. ej., colillas de cigarrillos).

• No use el robot aspirador para recoger objetos rígidos o punzantes (p. ej., restos de objetos decorativos, vidrio o clavos).

• No utilice el módulo de fregado sobre alfombras.

• Antes de limpiarlo o realizar operaciones de mantenimiento, el robot aspirador debe estar apagado y el enchufe desconectado de la toma de corriente.

• No coloque ningún objeto cerca de la entrada de succión de la base.

• No introduzca los dedos en la juntura de la base para evitar posibles lesiones.

• No use el producto en una habitación donde duerma un bebé o un niño.

• No transporte el producto sujetándolo por la base de carga o el depósito de polvo.

• Asegúrese de que el robot es compatible con la base, ya que de lo contrario el vaciado o la carga podrían fallar.

• No use la base para recoger piedras, trozos de papel u otros objetos que puedan obstruir el conducto de aire. Si el conducto de aire está obstruido, límpielo inmediatamente.

• Coloque la base en un suelo plano, lejos del fuego, el calor y el agua. Evite los espacios estrechos o los lugares en los que el robot pueda quedar suspendido en el aire.

• No coloque objetos, niños ni mascotas sobre la base ni la cubra con ningún elemento (incluyendo la tapa antipolvo), independientemente de si está en funcionamiento o no.

• No recoja nada que esté ardiendo o que eche humo, como cigarrillos, cerillas o cenizas calientes.

• No use la base para recoger objetos inflamables o explosivos, como mecheros, gasolina o un tóner usado en impresoras o fotocopiadoras. Información de seguridad43 Información de seguridad

• Para recargar la batería utilice únicamente la unidad de alimentación extraíble Roborock CDZ12RR, CDZ20RR, AED06HRR o AED07HRR suministrada con este producto.

• Si va a mantener guardado el robot aspirador, cárguelo completamente antes y consérvelo apagado en un lugar fresco y seco. Recárguelo al menos cada tres meses para evitar que la batería sufra daños por exceso de descarga.

• Para evitar los riesgos causados por el restablecimiento involuntario del dispositivo de desconexión térmica, este aparato no debe ser alimentado a través de un dispositivo de conmutación externo, tal como un temporizador, ni conectado a un circuito que pueda conectarse y desconectarse con frecuencia.

• Asegúrese de que la tensión eléctrica cumple los requisitos indicados en la base.

• Use únicamente el cable de alimentación suministrado con el producto para evitar la formación potencial de humo, calor o fuego.

• No use el producto con ningún tipo de adaptador de corriente, ya que esto puede suponer un peligro y anular la garantía comercial.

• Si la base está situada en una zona propensa a las tormentas eléctricas o con tensión inestable, tome medidas de protección.

• Desenchufe el cable de alimentación antes de guardar la base. Batería y carga ADVERTENCIAS44

Cable de alimentación

Depósito de polvo (bolsa de polvo desechable preinstalada) A7-1: Almohadillas de velcro A6-1: Ranura de fijación de mopa A6-2: Pestillos de soporte de mopa

Tapa del depósito de polvo A10 Bolsa para polvo desechable A11 Parte inferior A11-1: Tornillos de la tapa del conducto de aire (10) A11-2: Tapa del conducto de aire A11-3: Destornillador A11-4: Tornillos de fijación de la parte inferior (6) A12 Base de autovaciado A12-1: Tapa del depósito de polvo A12-2: Depósito de polvo A12-3: Parte inferior A12-4: Luz indicadora de estado

• Blanco fijo: en espera

• Parpadeo de luz blanca: vaciando

• Luz apagada: el robot está cargando o no está encendido A12-5: Baliza de localización de la base A12-6: Contactos de carga A12-7: Entrada de succión A12-8: Cepillos de electrodos

• Blanco: nivel de batería ≥ 20 %

• Rojo: nivel de batería < 20 %

• Pulsos de luz: cargando o arrancando

• Parpadeo de luz roja: error Indicador de encendido Encendido/Limpiar

• Mantener pulsado para encender y apagar el robot

• Pulsar para iniciar la limpieza Pulse cualquier botón para detener el robot mientras está limpiando o volviendo a la base. Base Limpieza localizada/bloqueo para niños

• Pulsar para regresar a la base o comenzar el vaciado Nota: A1-1: Parachoques vertical A1-2: Sensor de distancia láser (LiDAR) A1-3: Sensor de pared A1-4: Localizador de base de carga A1-5: Sensor para evitar obstáculos Reactive Tech

• Pulsar para limpiar zonas localizadas

• Mantener pulsado 3 segundos para activar y desactivar el bloqueo para niños

• Parpadeo lento de luz azul: esperando conexión

• Parpadeo rápido de luz azul: conectando

• Luz azul fija durante 5 segundos: WiFi conectada Luz del indicador de WiFi Descripción general del producto

Unidad conjunta de depósito de polvo y tanque de agua A4-1: Pestillo A4-2: Tapón A4-3: Filtro de agua A4-4: Filtro lavable A2-1: Sensores de desnivel A2-2: Rueda omnidireccional A2-3: Contactos de carga A2-4: Cepillo lateral A2-5: Cepillos principales A2-6: Tapa de cepillo principal A2-7: Ruedas principales A13 Base de autovaciado (tapa retirada) A13-1: Ranura de la bolsa para polvo A13-2: Filtro45 A14 Almacenamiento del cable de alimentación A14-1: Ranura de almacenamiento del cable de alimentación A14-2: Salida del cable A14-3: Puerto de alimentación El cable de alimentación puede extraerse por ambos lados. Nota: Saque el destornillador de su compartimiento, situado en la parte inferior inferior de la base. Antes de limpiar, recoja los cables y objetos dispersos por el suelo y cambie de lugar cualquier objeto inestable, frágil, peligroso o de valor. El robot aspirador puede atascarse, enredarse con ellos o arrollarlos, causando lesiones personales o daños materiales. B2-1: B1-1: Coloque la base boca abajo sobre una superficie suave y plana (alfombra/toalla/ paño) y fije la parte inferior utilizando los seis tornillos suministrados. Cuando use el robot aspirador en una zona elevada, utilice siempre una barrera física segura para evitar caídas accidentales que puedan ocasionar lesiones personales o daños materiales. B2-2: B1-2: Instalación

Nota: Cuando utilice el robot aspirador por primera vez, sígalo durante toda su ruta de limpieza para observar qué problemas pueden surgir. El robot podrá limpiar por sí solo a partir de entonces. Conecte el cable de alimentación a la base y guarde el cable sobrante dentro de la ranura de almacenamiento. Coloque la base sobre un suelo duro y plano (madera/baldosa/hormigón, etc.) y contra una pared plana. Mantenga como mínimo 0,3 m (1 pie) de espacio libre a cada lado y 1 m (3.3 pies) por delante y por encima. Asegúrese de que la ubicación cuenta con buena cobertura WiFi para disfrutar de una mejor experiencia con la aplicación móvil y luego enchufe la base. B2-3: B2-4:

Ubicar la base de carga

Información importante Notas: Mantenga pulsado el botón para encender el robot aspirador. Espere hasta que la luz del botón de encendido se ilumine y luego coloque el robot aspirador en la base. Asegúrese de que el indicador de estado se apaga y de que se reproduce la alerta de voz “Cargando”. Para conservar el rendimiento de la batería recargable de iones de litio de alta eficiencia, mantenga el robot siempre cargado. Nota: Si el nivel de batería es bajo, puede que el robot aspirador no se encienda. En este caso, conéctelo directamente a la base de carga. Nota: Sujete bien la tapa del depósito de polvo cuando esté boca abajo para evitar que se dañe si se cae. B2-4-1: Más de 0,3 m (1 pie) B2-4-2: Más de 1 m (3.3 pies)

Encender y cargar el robot aspirador

• La luz del indicador de estado se apaga automáticamente cuando el robot se está cargando.

• El indicador de estado cambia a rojo si ocurre un error.

• No utilice el robot sin la tapa del depósito de polvo o la bolsa para polvo.

• Coloque la base en un suelo plano, lejos del fuego, el calor y el agua. Evite los espacios estrechos o los lugares en los que el robot pueda quedar suspendido en el aire.

• Si se coloca la base sobre una superficie blanda (alfombra/ estera), el robot podría inclinarse y tener problemas para llegar o salir de la base.

• Mantenga el cable de alimentación sobrante dentro de la ranura de almacenamiento para que el robot no se enrede con los cables y la base no sea arrastrada o se desconecte de la fuente de alimentación.

• Mantenga la base alejada de la luz solar directa o de cualquier elemento que pueda bloquear la baliza de localización de la base de carga; de lo contrario, podría ocurrir que el robot no volviera a la base.

• La base de autovaciado se usa para recargar y vaciar el robot. Guarde la base del robot estándar antes de usarlo. Si no lo hace, se pueden producir problemas al volver a la base.

• Mantenga la base conforme a las instrucciones de mantenimiento. No limpie la base con un paño húmedo. Deslice el tanque de agua hasta que encaje en su posición, emitiendo un chasquido. B4-3: Reinstalar la unidad conjunta de depósito de polvo y tanque de agua Notas:

• Para evitar que el robot se oxide o quede dañado, añada únicamente limpiadores de suelo de la marca Roborock en el tanque de agua.

• No use agua caliente. El depósito podría deformarse.

• Al rellenar el tanque de agua, gírelo 30 º para evitar mojar el filtro. Para evitar que se acumule demasiada suciedad durante el primer uso, debe aspirar el suelo al menos tres veces antes de empezar a fregar. Nota: B4-1: Presione el pestillo del tanque de agua y deslice el tanque hacia atrás para extraerlo. Retire el tapón del tanque de agua, llénelo de agua y luego ciérrelo bien. B4-2: Llenar el tanque de agua46 Deslice el soporte a lo largo de la parte inferior del robot. Oirá un chasquido cuando encaje en su posición. B4-5: Instalar el soporte de mopa Humedezca la mopa, escúrrala hasta que deje de gotear, introdúzcala a lo largo de la ranura de mopa y fíjela firmemente en su sitio. B4-4: Instalar la mopa Use exclusivamente la mopa de Roborock.Nota: Cuando el robot vuelva a la base después de limpiar, presione los pestillos de ambos lados y deslice el soporte de mopa hacia atrás para retirarlo. Notas:

• Limpie la mopa después de cada uso y vacíe el agua residual del tanque de agua con regularidad.

• Desmonte el soporte de mopa cuando no lo esté usando. B4-6: Desmontar el soporte de mopa La mopa debe limpiarse a los 60 minutos de uso para garantizar un flujo de agua adecuado y una limpieza de calidad. Nota: Opción 2: busque "Xiaomi Home" en App Store o en Google Play, o escanee el código QR para descargar e instalar la aplicación. ❷ Restablecer la conexión WiFi Mantenga pulsados los botones y hasta que suene la alerta de voz "Restableciendo la conexión WiFi". El restablecimiento se completa cuando el indicador de WiFi parpadea lentamente en azul. El robot aspirador esperará entonces a establecer una conexión. Si no puede conectarse al robot aspirador por problemas con la configuración del router, porque haya perdido la contraseña o por cualquier otro motivo, restablezca la conexión WiFi y agregue el robot aspirador como un nuevo dispositivo. Nota: Abra la aplicación Roborock y pulse el botón “Escanear para conectar” o el botón “Buscar dispositivo”, o abra la aplicación Xiaomi Home y pulse en la esquina superior derecha sobre el icono “+”. Siga las instrucciones para agregar el dispositivo. Notas:

• Este proceso puede variar debido a las continuas actualizaciones que experimenta la aplicación. Siga las instrucciones que la aplicación le indique.

• Solo es compatible con redes WiFi de 2,4 GHz.

• Si el robot aspirador está esperando a establecer una conexión durante más de 30 minutos, el WiFi se deshabilitará de forma automática. Para volver a conectarse, deberá restablecer antes la conexión WiFi. ❸ Agregar dispositivos Conexión a la aplicación Opción 1: busque "Roborock" en App Store o en Google Play, o escanee el código QR para descargar e instalar la aplicación. ❶ Descargar la aplicación El robot aspirador es compatible con las aplicaciones Roborock y Xiaomi Home. Escoja la que mejor se adapte a sus necesidades. Nota: El robot aspirador no puede apagarse mientras se está cargando. Instrucciones Encendido/apagado Pulse el botón para empezar a limpiar. El robot aspirador planifica la ruta de limpieza de acuerdo con su exploración de la habitación. Divide cada habitación en zonas. Primero limpia los bordes de una zona y luego su interior, siguiendo un movimiento en zigzag. De esta manera, el robot recorre las zonas una a una limpiando su hogar de forma eficiente. Comenzar a limpiar Zona 1: limpia Zona 4: siguiente zona Zona 2: limpia Zona 3: limpiando Mantenga pulsado el botón para encender el robot aspirador. El indicador de encendido se iluminará y el robot entrará en modo de espera. Mantenga pulsado el botón para apagar el robot aspirador y completar el ciclo de limpieza.47 Notas:

• Para que el robot aspire y vuelva a la base de forma automática, encienda el robot cuando esté en la base. No mueva la base de sitio durante el proceso de limpieza.

• No es posible comenzar a limpiar con un nivel de batería demasiado bajo. El robot aspirador debe cargarse antes de comenzar a limpiar.

• Si la limpieza de una zona se completa en menos de 10 minutos, el robot aspirador la volverá a limpiar una segunda vez.

• Si la batería se agota durante una sesión de limpieza, el robot aspirador volverá automáticamente a la base de carga. Una vez cargado, continuará la limpieza donde la dejó.

• Antes de comenzar tareas de fregado, asegúrese de que la mopa esté instalada correctamente. Restaurar ajustes de fábrica Si el robot aspirador no funciona correctamente después de restablecer el sistema, enciéndalo. Mantenga pulsados el botón y el botón Restablecer al mismo tiempo hasta oír el mensaje de voz Restaurando valores de fábrica. El robot aspirador se restaurará entonces a sus valores de fábrica. Restablecer sistema Si el robot aspirador no responde al pulsar los botones o no lo puede apagar, restablezca el sistema. Presione el pestillo para retirar la unidad conjunta de depósito de polvo y tanque de agua y localice el botón Restablecer. Pulse el botón Restablecer y el robot se restablecerá automáticamente. Nota: Una vez restablecido el sistema, las programaciones de limpiezas, los ajustes de WiFi, etc. volverán a los valores de fábrica. Error Si se produce un error, el indicador de encendido parpadeará en rojo y se reproducirá una alerta de voz. Notas:

• El robot aspirador entrará en modo de suspensión automáticamente tras permanecer en estado de error más de 10 minutos.

• Si coloca el robot aspirador en la base mientras está en estado de error, la sesión de limpieza en curso se dará por finalizada. Carga Nota: Si el robot aspirador no puede encontrar la base de carga, volverá a la última posición de partida automáticamente. Coloque el robot aspirador en la base de carga manualmente para cargarlo. Nota: Nota: Al terminar la limpieza localizada, el robot aspirador volverá automáticamente al punto de partida y entrará en modo de espera. Evite realizar un vaciado manual frecuente. Pulse el botón para empezar a limpiar una zona específica. Rango de limpieza: el robot limpia una superficie de 1,5 m (4,9 pies) x 1,5 m (4,9 pies) alrededor de sí mismo. El vaciado automático comenzará cuando el robot vuelva a la base después de la limpieza. Pulse el botón para activar el vaciado manualmente. Pulse cualquier botón para detener el proceso de vaciado. Limpieza localizada Vaciado Nota: Si coloca el robot aspirador en la base de forma manual mientras está en pausa, la sesión de limpieza en curso se dará por finalizada. Para añadir agua o limpiar la mopa, pulse cualquier botón para detener el robot y retire el módulo de fregado. Una vez añadida el agua o limpiada la mopa, vuelva a instalar el módulo de fregado y pulse el botón para continuar la limpieza. Cuando el robot aspirador esté en funcionamiento, pulse cualquier botón para ponerlo en pausa. Luego pulse para que reanude la limpieza o para que vuelva a la base de carga. Rellenar el tanque de agua o limpiar la mopa Pausar Si el robot aspirador permanece en pausa más de 10 minutos, entrará en modo de suspensión y el indicador de encendido parpadeará cada pocos segundos. Pulse cualquier botón para activarlo. Suspensión Notas:

• El robot aspirador no entrará en modo de suspensión mientras se esté cargando.

• El robot se apagará automáticamente tras permanecer en modo de suspensión más de 12 horas. El periodo de DND predeterminado es de 22:00 a 08:00. Puede usar la aplicación para deshabilitar el modo DND o modificar el periodo de DND. Cuando el modo DND está activado, el robot no reanuda la limpieza automáticamente, la luz del indicador de encendido se atenúa y el volumen de los mensajes de voz baja. Modo DND (no molestar) Bloqueo para niños Mantenga pulsado el botón para habilitar o deshabilitar el bloqueo para niños. También se puede programar desde la aplicación. Una vez habilitado, cuando el robot aspirador esté parado, no responderá al pulsar los botones. Si el robot aspirador está limpiando o cargándose, se detendrá al pulsar cualquier botón. Después de limpiar, el robot aspirador volverá a la base automáticamente para recargarse. Si está en pausa, pulse para que el robot aspirador vuelva a la base de carga. Mientras el robot aspirador se esté cargando, el indicador de encendido emitirá pulsos de luz.48

Limpiar cada 2 semanas y sustituir cada 6-12 meses. C1-1: Cepillo principal C1-2: Tapa de cepillo principal C1-3: Pestillos C1-4: Cojinete de cepillo principal C1-5: Tapones del cepillo principal C1-6:Dele la vuelta al robot y presione los pestillos para retirar la tapa del cepillo principal. Extraiga el cepillo principal y retire su cojinete. Retire los tapones del cepillo principal. Después de retirar la suciedad y los cabellos enredados en ambos extremos del cepillo principal, vuelva a colocarlo y presione la tapa del cepillo principal para encajarlo en su sitio. C1-8: C1-9: C1-7: Mantenimiento rutinario

Cepillos principales Nota: El asa de la bolsa para polvo sirve para sellar la bolsa al retirarla y así evitar fugas. Retire la tapa del depósito de polvo verticalmente, tal y como se muestra. Levante la bolsa para polvo para sacarla del depósito y deséchela. C8-1: C8-2:

Sustitución de la bolsa para polvo

• Sustituir cuando sea necesario.Notas: • Puede limpiar el cepillo principal con un paño húmedo. Déjelo secar al aire, alejado de la luz solar directa. • No utilice desinfectantes ni limpiadores líquidos corrosivos para limpiar el cepillo principal. Limpiar cada mes y sustituir cada 3-6 meses.

1. Desenrosque el tornillo del cepillo lateral.

2. Retire y limpie el cepillo lateral. Vuelva a colocar

el cepillo y apriete el tornillo.

Limpiar cuando sea necesario. Limpiar cada mes. Utilice un destornillador pequeño u otra herramienta parecida para extraer la rueda haciendo palanca en el eje. El soporte de la rueda omnidireccional no se puede extraer. Nota: C3-1: Limpie las ruedas principales con un paño suave seco.

Ruedas principales Enjuague el eje y la rueda con agua para eliminar la suciedad y los cabellos atrapados. Seque y vuelva a montar presionando la rueda para encajarla perfectamente en su sitio. C3-2: C5-1: Presione el pestillo para retirar la unidad. Extraiga el filtro lavable y vacíe el depósito de polvo.

Unidad conjunta de depósito de polvo y tanque de agua

Limpiar cada semana y sustituir el filtro cada 6-12 meses. C5-2: Vacíe el agua residual del tanque de agua con regularidad. C5-3: Llene el depósito de polvo de agua limpia y agítelo suavemente. Vacíelo de agua sucia a continuación. C5-4: Enjuague varias veces y golpee suavemente el filtro para eliminar toda la suciedad posible. Para evitar posibles atascos, use solo agua limpia. No añada ningún tipo de limpiador líquido. Nota: C5-5: Deje secar el filtro durante 24 horas o hasta que esté completamente seco antes de volver a instalarlo. Para evitar posibles daños, no toque la superficie del filtro con las manos, con un cepillo ni con objetos duros. Nota: Si es necesario, compre un filtro adicional para alternar. Nota:

Limpiar después de cada uso y sustituir cada 3-6 meses. Retire la mopa de su soporte. Límpiela y déjela secar al aire. Si la mopa no está limpia, la limpieza perderá efectividad. Límpiela antes de usarla. Nota:

Sensores del robot aspirador Use un paño suave seco para limpiar todos los sensores, incluyendo los siguientes: C7-1: Localizador de base de carga C7-2: Sensor para evitar obstáculos Reactive Tech C7-3: Sensor de pared C7-4: Sensores de desnivel

Limpiar cada mes. Desenrosque los tornillos (10) y retire la cubierta. Limpie el conducto de aire y la tapa con un paño seco. Vuelva a instalar la tapa y atorníllela en su sitio. C9-1: Limpie el filtro únicamente con un paño seco. C8-3: C9-2: Instale una nueva bolsa para polvo en su lugar a lo largo de la ranura y vuelva a colocar la tapa del depósito de polvo. C8-4: C9-3:

• Limpiar cuando sea necesario.49 Parámetros básicos Robot Nota: El número de serie se encuentra en una pegatina en la parte inferior del robot aspirador. <6 horasTiempo de carga Q80ULLModelo Batería de iones de litio de 14,4 V/5200 mAh (típico) Batería Entrada nominal 20 VCC 1,2 A Base de autovaciado Componente Base de autovaciado Modelo AED06HRR, AED07HRR Tensión nominal de entrada 220-240 VCA Frecuencia nominal 50-60 Hz Entrada nominal (recogida de suciedad) Entrada nominal (carga) 5 A 0,5 A Salida nominal 20 VCC 1,2 A Carga de batería Batería de iones de litio de 14,4 V/5200 mAh (típico) Problemas comunes Escanee el siguiente código QR para ver los problemas comunes. Nota: Si no va a usar el robot aspirador durante un tiempo prolongado, apáguelo y recárguelo al menos cada tres meses para evitar que la batería sufra daños por estar descargada. Batería El robot aspirador lleva integrada una batería recargable de iones de litio de alta eficiencia. Para conservar el rendimiento de la batería, mantenga el robot aspirador siempre cargado en condiciones normales de uso. C10 Zonas de contactos de carga Use un paño suave seco para limpiar los contactos de carga del robot. Limpie la baliza de localización de la base de carga, los contactos de carga y los cepillos de electrodos de la base.
