MANUAL DE USUARIO GH 142 RV QLIMA

Montaje del calefactor a gas

ÍNDICE Lo que necesita saber de antemano Montaje del calefactor a gas Instalación Uso Fugas de gas Consejos de seguridad Instrucciones sobre el final del ciclo de vida útil y eliminación de residuos Condiciones de garantía

Montaje del calefactor a gas

Monte F en B y C usando tornillos 12-15

1. móntelo primero a la izquierda presionando los ganchos

en E dentro de las ranuras en B.

2. Forme un arco con E y meta los ganchos del lado derecho

en las ranuras del Panel C

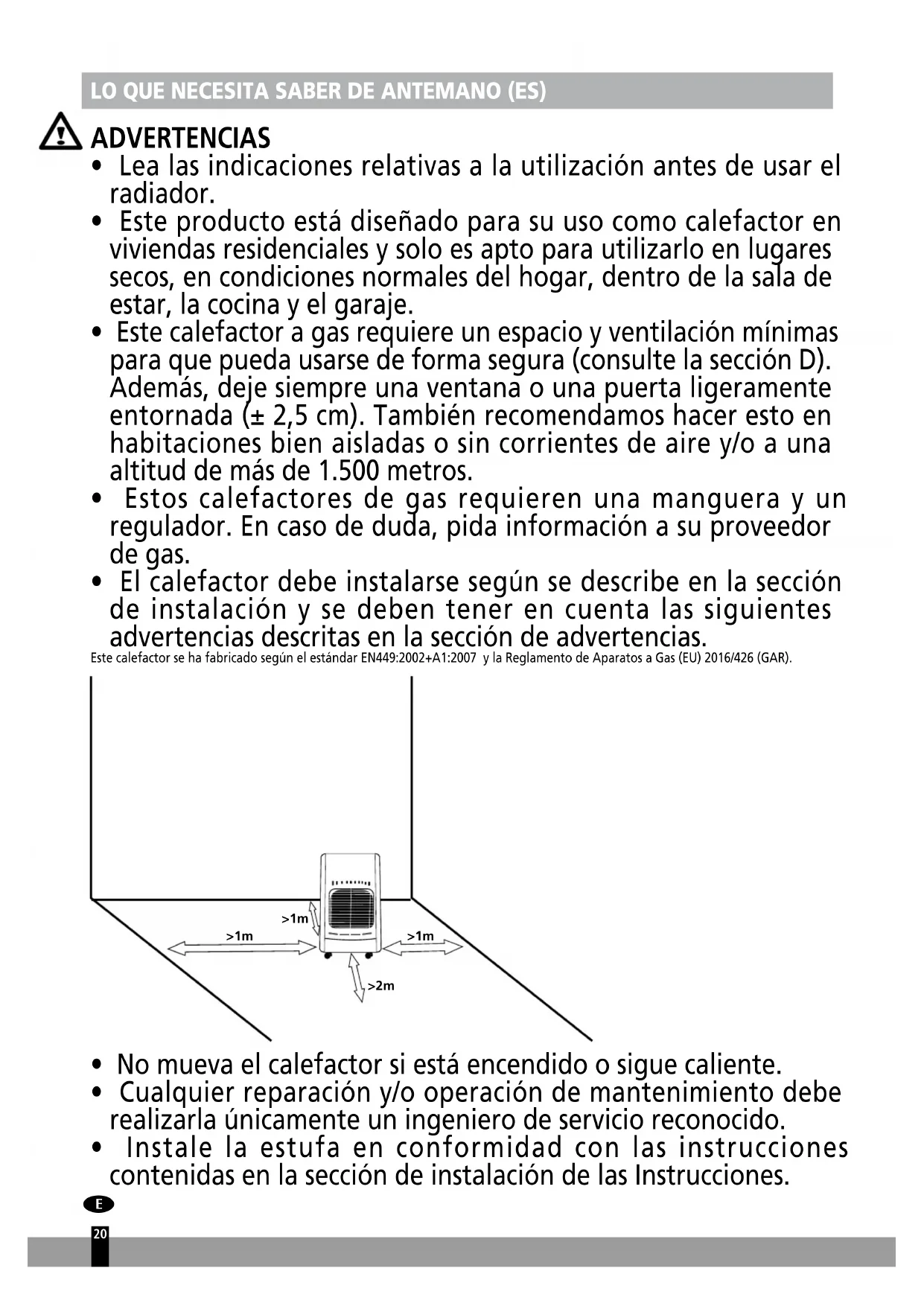

LO QUE NECESITA SABER DE ANTEMANO (ES) ADVERTENCIAS

• Lea las indicaciones relativas a la utilización antes de usar el radiador.

• Este producto está diseñado para su uso como calefactor en viviendas residenciales y solo es apto para utilizarlo en lugares secos, en condiciones normales del hogar, dentro de la sala de estar, la cocina y el garaje.

• Este calefactor a gas requiere un espacio y ventilación mínimas para que pueda usarse de forma segura (consulte la sección D). Además, deje siempre una ventana o una puerta ligeramente entornada (± 2,5 cm). También recomendamos hacer esto en habitaciones bien aisladas o sin corrientes de aire y/o a una altitud de más de 1.500 metros.

• Estos calefactores de gas requieren una manguera y un regulador. En caso de duda, pida información a su proveedor de gas.

• El calefactor debe instalarse según se describe en la sección de instalación y se deben tener en cuenta las siguientes advertencias descritas en la sección de advertencias. Este calefactor se ha fabricado según el estándar EN449:2002+A1:2007 y la Reglamento de Aparatos a Gas (EU) 2016/426 (GAR).

• No mueva el calefactor si está encendido o sigue caliente.

• Cualquier reparación y/o operación de mantenimiento debe realizarla únicamente un ingeniero de servicio reconocido.

• Instale la estufa en conformidad con las instrucciones contenidas en la sección de instalación de las Instrucciones. >1m >1m >2m >1m

• Esta estufa ha sido fabricada en conformidad con las normas de seguridad de la CE. Sin embargo, hay que proceder con cuidado, igual que con cualquier otro aparato calefactory.

La estufa esta destinada para el uso como calefaccion adicional. Por lo tanto, no debe considerarse como una calefaccion central.

• El aparato no puede ubicarse justo bajo un enchufe.

• Este aparato puede ser utilizado por ninos a partir de 8 anos y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entrana.

• No lo use en baños, dormitorios, sótanos o edificios de gran altura.

• Este aparato no deberá ser utilizado por personas (incluyendo ninos) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.

• Se deberá vigilar a los ninos para asegurar que no jueguen con el aparato.

• Longitud del tubo de gas <1 metro, ø 8-10 mm.

• Los niños menores de 3 años deben mantenerse alejados del dispositivo, excepto si tienen supervisión permanente.

• Los niños de 3 a 8 años solo podrán encender o apagar el electrodoméstico siempre y cuando este haya sido colocado o instalado en su posición de funcionamiento normal prevista y que cuenten con supervisión o con las instrucciones relativas al uso seguro del electrodoméstico y que entiendan los riesgos involucrados.

• Los niños de 3 a 8 años no deberán enchufar, regular, ni limpiar el electrodoméstico o llevar a cabo ninguna tarea de mantenimiento.

CONSEJOS DE SEGURIDAD 1

• Si el calefactor se coloca demasiado cerca de materiales inflamables, puede provocar un incendio.

• ATENCIÓN – Algunas partes de este producto pueden calentarse mucho y provocar quemaduras. Preste especial atención en caso de presencia de niños o personas vulnerables.

• No sustituya el contenedor del gas o repare el calefactor cuando aún esté encendido o caliente.

• No introduzca las manos, dedos u objetos en cualquier apertura del calefactor.

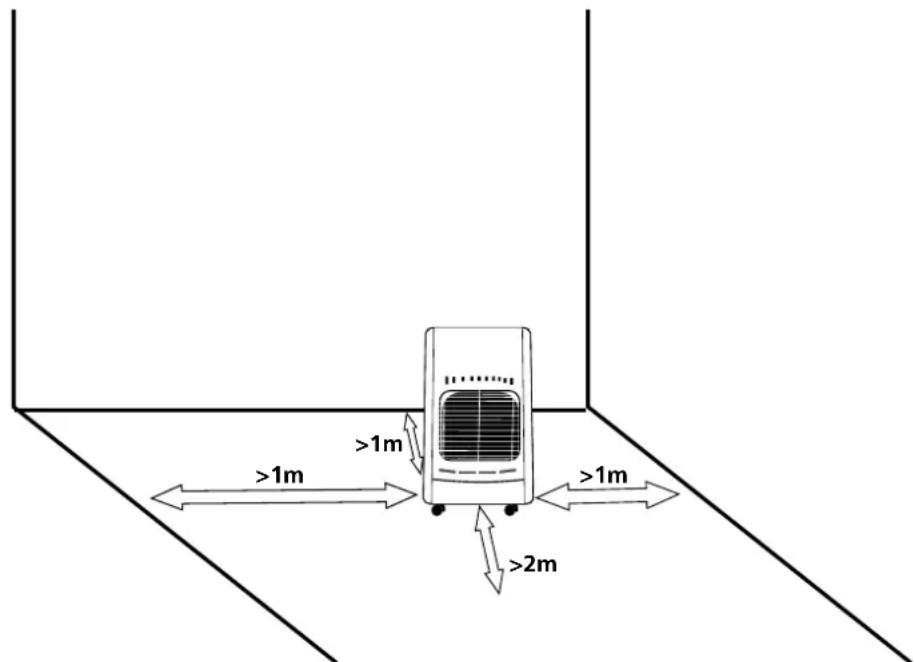

• Asegúrese de que las personas y los animales mantienen una distancia de seguridad desde la parte radiante para prevenir cualquier lesión o riesgo de incendio.

• La cubierta de este aparato permite evitar el riesgo de incendio o lesiones por quemaduras, y ningún componente debe retirarse permanentemente. NO OFRECE PROTECCIÓN TOTAL PARA NIÑOS PEQUEÑOS O ENFERMOS.

• Cierre la válvula de la bombona después del uso.

• Apague el calefactor cuando vaya a dormir.

• Siga las instrucciones para encontrar cualquier fuga de gas tal y como se describe en estas Instrucciones de uso.

• Referencia a las regulaciones de instalación del país en vigor: verifique las reglamentaciones locales de instalación vigentes. Instale el calentador solo cuando cumpla con las regulaciones, leyes y estándares nacionales.

• La estufa sólo sirve para el uso en lugares secos y sin polvo. No debe usarse en vehículos recreativos.

• Asegurese de que se esta utilizando el tipo de gas correcto y que las bombonas de gas no son expuestas al calor o a cambios de temperatura extremos. Almacene las bombonas de gas siempre en un lugar fresco, seco y oscuro.

• Use solo un regulador de baja presión según la EN16129.Datos de salida de presión: consulte la placa de características. No mueva el aparato cuando lo use, los choques y los botes pueden activar el dispositivo de seguridad. En caso de duda, pongase en contacto con el distribuidor local.

• La estufa debe usarse unicamente en espacios con buena ventilacion. De esta forma, los gases producidos por la combustion seran expulsados por el aire fresco.

• Nunca utilice el radiador en lugares donde pueda haber presencia de gases, productos o vapores inflamables y/o nocivos (como por ejemplo, gases de escape, vapores de pinturas, cortinas, papeles, ropas).

• Cuando la estufa se coloca demasiado cerca de materiales inflamables, hay peligro de incendio.

• Por motivos de seguridad, tenga cuidado cuando se encuentran ninos o animales cerca de la estufa, igual que con cualquier otro dispositivo calefactor, y procure que los ninos siempre estén concientes de la presencia de una estufa encendida.

• No tape o cubra el aparato para evitar su sobrecalentamiento.

• No utilice este calefactor en las cercanías inmediatas a bañeras, duchas o piscinas.

• La rejilla de protección de este calefactor está diseñada para prevenir el acceso directo a los elementos de calefacción y debe colocarse cuando el calefactor se esté usando.

• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por ninos sin supervisión.

MONTAJE DEL CALEFACTOR A GAS

• Retire con cuidado su calefactor de la caja y compruebe el contenido. Además del calefactor, debe tener lo siguiente: A. Instrucciones de uso para el calefactor a gas Conserve la caja y los materiales de embalaje para almacenamiento y/o transporte.

• Retire el resto de materiales de embalaje y compruebe si el calefactor tiene algún daño. Si tiene dudas sobre el calefactor, póngase en contacto con personal de servicio cualificado. Conserve el material de embalaje fuera del alcance de niños pequeños.

• Monte el calefactor como se menciona en las imágenes 2 a 8 en las primeras páginas de este manual de instrucciones.

Antes de conectar el regulador de baja presión, compruebe y lea lo siguiente: El calefactor de gas sólo debe utilizarse con Gas Licuado del Petróleo (GPL) en un contenedor con un peso máximo de 15kg. Conecte el regulador de baja presión con una calibración fija de 30 mbar como máximo que cumpla la EN16129. La manguera debe cumplir los estándares nacionales. Para una conexión correcta, la manguera debe conectarse utilizando bandas de metal de tamaño adecuado. Para una conexión correcta, siga las instrucciones suministradas con el regulador de baja presión.

• Deslice los dos anillos metálicos en torno a la manguera. Conecte la manguera a la unión de la manguera del regulador de baja presión y a la del grifo. Cierre firmemente los anillos de metal con un destornillador, pero asegúrese de que no daña los ajustes o cualquier componente.

• Antes de conectar el regulador de baja presión al contenedor de gas, asegúrese de que el contenedor de gas está cerrado y que no hay llamas abiertas (p.ej., una llama encendida) en el lugar donde trabaje. Conecte el regulador de baja presión según las instrucciones de usuario que se suministran con el regulador de baja presión. Compruebe si hay fugas de gas: consulte la sección F

• Coloque el contenedor de gas en su compartimento. Asegúrese de que la manguera no está doblada u obstruida, y de que no esté en contacto con ninguna parte caliente del calefactor.

• Fije la cubierta trasera de la bombona al compartimento insertando los dos ganchos en los agujeros respectivos del cubículo.

1. Regulador de efecto quemador

4. Regulador de presión del gas

5. Deflector de protección

Para sustituir el contenedor de gas, asegúrese de que el contenedor de gas está cerrado (siga las instrucciones de usuario suministradas con el regulador de baja presión). Deje que el calefactor se enfríe primero y asegúrese de que no hay llamas abiertas u otras fuentes de calor en el área en que trabaja.

• Cambie solo la bombona en un entorno sin fuego.

• Además, se recomienda comprobar los sellos de las juntas del regulador y la manguera de goma flexible para cerciorarse de sus condiciones. Si tiene cualquier duda sobre la condición de la manguera o las juntas, sustitúyalas.

• Asegúrese de que no daña la conexión ni ningún otro componente.

• Nunca ponga el contenedor del gas del revés para hacer un uso total del contenido. Esto puede soltar residuos líquidos en el contenedor que dañen el calefactor de forma irreparable.

• Para la desconexión o la conexión del regulador de baja presión, siga siempre las instrucciones del usuario que se suministran con el regulador.

• El fabricante no es responsable de ninguna lesión o daño si no se presta atención a los puntos descritos anteriormente.

• Nunca retuerza los tubos y mangueras flexibles.

• Utilice el calefactor del gas únicamente en habitaciones bien ventiladas. Se recomienda un espacio mínimo de 85 m³ para salas habitables y de 50 m³ para otras salas, aunque la habitación nunca debe ser menor a 50 m³. Para ventilación 2x se requiere una superficie de 50 cm² con aberturas de ventilación.

• La habitación en que se use el calefactor a gas debe tener suficiente circulación de aire para una combustión normal. Por lo tanto, se requiere que la habitación tenga un total de > 100 cm² con aberturas de ventilación.

• Coloque siempre el calefactor en una superficie plana y estable. Nunca instale o utilice el calefactor en un baño o en un dormitorio, en un sótano, o en plantas superiores de un edificio o en una instalación de ocio.

• Nunca coloque el calefactor a gas demasiado cerca de otras fuentes de calor (se requiere al menos una distancia de 1 metro entre el calefactor a gas y otras fuentes de calor) o de materiales inflamables o explosivos.

• Durante el uso, el calefactor a gas no debe ponerse frente a objetos que puedan resultar dañados o quemados.

• Coloque el calefactor de modo que el calefactor se dirija hacia el centro de la habitación y hacia un espacio abierto. Además, la parte frontal radiante debe estar al menos a 2,0 metros de cualquier material inflamable, p.ej., cortinas o sofás.

• Nunca utilice el calefactor a gas cuando el contenedor del gas esté fuera del compartimento.

• Solo reemplace el cilindro de gas en un ambiente libre de llamas.

• Antes de conectar el recipiente de gas al aparato o Compruebe y limpie el filtro del regulador o Libere un poco de gas (al exterior) del recipiente de gas. Esto eliminará las partículas de suciedad para evitar su entrada al regulador de presión o al aparato.

• Cada vez que se conecte una bombona de gas o el tubo de gas: Realice siempre una comprobación de fugas con agua jabonosa; consulte el capítulo "Fugas de gas". Síntoma: No prende/no da chispa en invierno (temp. <7°C) Solución: Controle si se utiliza butano o propano: el butano quema cada vez peor a temperaturas inferiores a 7°C, debido a que se transforma en líquido. En caso de utilizar gas LPG (= mezcla de propano y butano), el problema se suele solucionar agitando un momento la bombona de gas. Use solo un regulador de baja presión adecuado Datos de salida de presión: consulte la placa de características. No mueva el aparato cuando lo use, los choques y los botes pueden activar el dispositivo de seguridad. Nunca retuerza los tubos y mangueras flexibles. USO Los botones para encender el calentador de gas se encuentran en la parte superior de la estufa:

• bra el contenedor de gas (siga las instrucciones de usuario suministradas con el regulador de baja presión).

• Consulte la imag. Gire el mando de regulación (5) a su posición 1. Presione el botón (5) hacia abajo durante 20 segundos. Después de 20 segundos: mantenga presionado el botón 5 hacia abajo y, al mismo tiempo, presione el botón piezoeléctrico (4) varias veces hasta que se vea la pequeña llama azul del piloto en el extremo inferior de la parte frontal del calefactor. Mantenga presionado el botón de control (5) durante 20-40 segundos (*). Después de 20-40 segundos: el botón 5 se puede soltar (manténgalo en la posición 1). Si la llama del piloto desaparece: repita el procedimiento. ¡Especialmente con una bombona de gas nueva O cuando el calefactor no se haya usado durante un par de días, puede que este procedimiento tenga que repetirse un par de veces porque primero el gas debe fluir desde la bombona de gas a través del tubo de gas hacia la llama piloto! Después de soltar el botón (1): ahora podrá girar el botón a la posición de calentamiento deseada: (2) calor medio o (3) calor máximo. 1: mínimo 2: medio 3: máximo 4: ignición 5: mando de regulación Suelte el botón y gírelo a la posición que corresponda a la cantidad de calor deseada:

• Para APAGAR el aparato, cierre el contenedor de gas (siga las instrucciones suministradas con el regulador de baja presión).

• No mantenga el mando de regulación presionado durante más de 40 segundos.

• Nunca mueva el calefactor cuando esté caliente y/o en uso.

Si cree que puede haber una fuga de gas, siga este procedimiento:

• Cierre el contenedor de gas (siga las instrucciones de usuario para el regulador).

• Apague todas las llamas abiertas, por ejemplo estufas.

• Abra ventanas para aumentar la circulación del flujo de aire.

• Apague los dispositivos eléctricos, como lámparas.

• Prepare un cubo con agua jabonosa.

• Abra el contenedor de gas (siga las instrucciones de usuario para el regulador).

• Frote el agua jabonosa sobre todos los ajustes y conexiones del circuito de gas.

• Si hay una fuga de gas, aparecerán burbujas donde se produzca la fuga.

• Si se halla una fuga, cierre el contenedor de gas (siga las instrucciones del usuario del regulador).

• Apriete el ajuste y los anillos de metal de la conexión.

• Abra el contenedor de gas (siga las instrucciones de usuario del regulador) y repita el procedimiento de nuevo. Si sigue habiendo una fuga de gas, póngase en contacto con un profesional y un ingeniero cualificado para obtener ayuda.

CONSEJOS DE SEGURIDAD 2

• Coloque siempre el calefactor de cara al centro de la sala.

• Nunca mueva el calefactor cuando esté ardiendo.

• Evite que personas, especialmente niños pequeños y ancianos toquen las superficies muy calientes.

• Nunca seque ropa sobre la rejilla metálica que lo cubre

• Mantenga todos los materiales inflamables a al menos un metro del calefactor.

• Nunca utilice un calefactor a gas en un baño, dormitorio, casa móvil, edificio de gran altura o caravana. Los gases tóxicos pueden causar graves problemas de salud en estas situaciones.

• Nunca utilice o guarde disolventes ni latas cerradas a presión cerca del calefactor, incluso si el calefactor está apagado.

• Nunca deseche basura como colillas en un fuego a gas - puede afectar a la combustión y producir contaminantes peligrosos.

• Asegúrese de que las habitaciones con calefactores a gas están bien ventiladas.

• Mantenga las áreas en torno al calefactor libre de papeles, basura y cualquier otro elemento combustible

• Coloque el calefactor en una superficie nivelada, dura y no inflamable; no lo ponga sobre alfombras o enchufes, ni cerca de camas o paños, ni sobre mesas o encimeras.

• Apague el calefactor si abandona el área, y nunca lo deje encendido si está durmiendo o si sale de casa.

• Utilice siempre un cableado y un enchufe especificado o estándar, y protéjalo siempre de la humedad y el agua,

• Apague siempre la válvula del gas y retire el enchufe después del uso.

• Asegúrese de tener el electrodoméstico a la vista al momento de ponerlo en funcionamiento. ¡Nunca utilice temporizadores, programadores o cualquier otro dispositivo (incluyendo aplicaciones de internet) que enciendan el electrodoméstico automáticamente ya que esto podría ser la causa de un incendio!

LIMPIEZA Y MANTENIMIENTO

Antes de limpiarlo, APAGUE el calefactor de gas, y espere a que se haya enfriado completamente. Para limpiar la parte exterior del calefactor, utilice un paño suave humedecido con agua y detergente líquido. Nunca utilice estropajos o productos abrasivos. No utilice agua o limpiadores inflamables o abrasivos.

• Inspeccione regularmente los ODS. Si hay suciedad o pelusas, retírelas sin dañar el quemador o los conductos.

• Compruebe las condiciones de la manguera flexible de goma con frecuencia. Compruebe también las condiciones del sello de las juntas en el regulador de presión cada vez que se cambie el contenedor de gas.

• Tenga cuidado de no golpear o dañar la superficie frágil del quemador, los ajustes y mangueras de gas, el regulador y el resto de componentes del circuito de gas.

• Se recomienda inspeccionar el calefactor a gas una vez al año por parte de un profesional.

• Por favor, siga las instrucciones de almacenamiento cuando el calefactor de gas no se vaya a utilizar durante un largo periodo. INSTRUCCIONES SOBRE EL FINAL DEL CICLO DE VIDA ÚTIL Y

ELIMINACIÓN DE RESIDUOS

• Desconecte el contenedor de gas del calefactor de gas.

• Guarde el contenedor de gas en una sala bien ventilada. Colóquelo lejos de cualquier material inflamable, explosivo o caliente, y preferiblemente fuera del hogar. Además, nunca debe guardarse en un sótano o en un ático.

• El calefactor a gas debe guardarse en un lugar seco y debe protegerse contra el polvo (preferiblemente en el embalaje original).

• Si decide que ya no va a utilizar más el calefactor a gas, se recomienda que lo desconecte del contenedor de gas. Corte también la manguera de goma. Asegúrese de quitar las piezas peligrosas en el caso de que los niños pudieran jugar con el calefactor. No deseche los productos no biodegradables en el medio ambiente. Hágalo cumpliendo la legislación nacional vigente. Al final de su vida útil, el producto no debe eliminarse como un residuo doméstico. Debe llevarse a un centro especial de recogida diferenciada de las autoridades locales o a un agente que ofrezca este servicio. La eliminación de un aparato doméstico de forma separada evita posibles consecuencias negativas para el entorno y la salud que puedan derivarse de una eliminación inadecuada y permite que los materiales que lo constituyen sean recuperados para realizar ahorros significativos en energía y recursos. Como recordatorio de la necesidad de eliminar aparatos domésticos de forma separada, el producto está marcado con una imagen de un contenedor de basura con ruedas y tachado. Recuerde que el calefactor consta de los siguientes materiales:

• Hierro, p.ej., la carcasa del calefactor y el cuerpo del quemador

• Aluminio, conductos del gas

• Bronce, p.ej., la cubierta y el analizador atmosférico

• Plástico, p.ej., las ruedas y el encendedor piezoeléctrico

• Cobre cubierto con goma, p.ej., el encendedor piezoeléctrico y la termocupla

• Cerámica, bandeja del quemador

El aparato se suministra con una garantía de 24 meses, que entra en vigor en la fecha de adquisición. Dentro de este plazo, todos los errores de fabricación o de materiales serán reparados o sustituidos sin costo alguno. Se aplicarán las reglas siguientes:

• Se rechazarán explícitamente todas las reclamaciones por danos, incluyendo los danos indirectos.

• La reparación o sustitución de componentes dentro del plazo de garantía, no implica ninguna extensión del plazo de garantía.

• La garantía queda anulada cuando el aparato ha sido modificado, cuando se han utilizado piezas otras que las originales, o cuando el aparato ha sido reparado por terceros.

• La garantía no se aplicará a los componentes que sufren de desgaste normal, como filtros, pilas eléctricas, lámparas y elementos calefactores.

• La garantía tendrá validez únicamente cuando se presenta el recibo de compra original con fecha, sin modificación alguna.

• La garantía no se aplicará en caso de danos causados por negligencia o por actividades que no correspondan con las instrucciones en el presente manual.

• Los gastos de transporte y los riesgos asociados con el transporte del aparato o sus componentes siempre correrán a cargo del cliente.

• La garantía no cubrirá los danos causados por el uso de piezas de recambio inadecuadas. Para evitar los gastos innecesarios, le recomendamos leer bien las instrucciones antes de usar el aparato. Lleve el aparato al punto de venta donde lo ha comprado, cuando las instrucciones no ofrecen ninguna solución. www.Qlima.com26 CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE (FR) AVERTISSEMENTS

Si necesita información o si tiene algún problema, visite nuestra página Web www.qlima.es, o póngase en contacto con el servicio cliente (T: +34 916 113 113).

Este producto no es adecuado para calefacción primaria. Este producto está indicado únicamente en lugares abrigados o para una utilización puntual.
