Tipo de producto	Calefacción auxiliar eléctrica
Marca	Qlima
Modelo	R257
Categoría	Calefacción
Fuente de energía	Eléctrica
Tensión nominal	220-240 V ~ 50 Hz
Potencia máxima	2000 W
Superficie de calefacción recomendada	Hasta 25 m²
Dimensiones (An x Pr x Al)	30 x 20 x 42 cm
Peso	2,8 kg
Tipo de control	Electrónico con pantalla LED
Termostato ajustable	Sí, de 5 a 35 °C
Temporizador	Sí, programable hasta 24 h
Función oscilación	Sí, 70°
Protección anticongelante	Sí, mantiene a 7 °C
Protección sobrecalentamiento	Sí, apagado automático
Protección vuelco	Sí, corte de circuito
Nivel sonoro	≤ 45 dB
Material	Plástico ABS y metal
Longitud del cable	1,5 m
Clase energética	A+

Preguntas frecuentes - R257 QLIMA

¿Cómo limpiar mi calefactor Qlima R257?

Desenchufe el aparato y espere a que se enfríe. Use un paño suave ligeramente húmedo para limpiar la superficie. No use nunca productos abrasivos ni disolventes.

¿Cuál es la superficie máxima que puede calentar el R257?

El Qlima R257 está diseñado para calentar eficazmente habitaciones de hasta 25 m² en condiciones normales de aislamiento.

¿Cómo ajustar el termostato?

Use los botones +/- o la rueda para fijar la temperatura deseada entre 5 °C y 35 °C. El aparato mantiene automáticamente la temperatura seleccionada.

¿El calefactor tiene temporizador?

Sí, puede programar un temporizador de hasta 24 horas para que el aparato se encienda o apague automáticamente.

¿Cómo usar la función de oscilación?

Presione el botón Oscilación para activar el movimiento de rotación (aproximadamente 70°). Esto permite distribuir el calor por toda la habitación.

¿Qué hacer si el aparato se apaga repentinamente?

Puede deberse a una protección contra sobrecalentamiento o un vuelco. Verifique que el aparato esté sobre una superficie estable y que no esté obstruido. Espere unos minutos antes de volver a encenderlo.

¿Puedo usar este calefactor en un baño?

El R257 no está diseñado específicamente para habitaciones húmedas. Úselo solo en habitaciones secas y bien ventiladas.

¿Cuál es el consumo eléctrico?

A máxima potencia (2000 W), el consumo es de aproximadamente 2 kWh por hora. Con el termostato, varía según la demanda de calor.

¿Cómo activar la protección anticongelante?

Ajuste el termostato en la posición Anticongelante (a menudo un copo de nieve). El aparato mantiene una temperatura mínima de 7 °C para evitar la congelación.

¿El producto tiene garantía?

La garantía estándar es de 2 años para defectos de fabricación. Conserve su ticket de compra y contacte al servicio al cliente de Qlima en caso de problema.

MANUAL DE USUARIO R257 QLIMA

Le felicitamos por la compra de su estufa portátil. Usted acaba de comprar un producto de calidad, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente. Por lo tanto, lea primero este manual del usuario, para una vida útil máxima de su estufa.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material.

Le deseamos mucho y agradable calor, así como una gran comodidad con su estufa portátil.

Un saludo cordial,

PVG Holding b.v.

Departamento Atención al Cliente

1 LEA PRIMERO LAS INSTRUCCIONES DE USO.

2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

3 PARA LEER ESTE MANUAL, DESPLIEGUE LA ÚLTIMA PÁGINA.

▶ ▶ ▶ ▶ ▶ ▶ ▶

EL USO A GRANDES RASGOS

Estos son a grandes rasgos los pasos a seguir para la utilización de su estufa portátil. Para su correcta utilización, le remitimos al MANUAL (pág. 41 y siguientes).

1 Retire todo el material de embalaje (vea capítulo A, fig. A).
2 Llene el depósito extraíble ⑨ y espere 30 minutos antes de encender la estufa (vea capítulo B, fig. I).
3 Coloque las pilas en su alojamiento ⑫ (vea capítulo A, fig. G).
4 Asegúrese de que la cámara de combustión ④ está en posición recta (vea capítulo A, fig. F).
5 Encienda la estufa, girando el botón ② hacia la derecha hasta el tope y seguidamente oprima con cuidado el botón ③ del encendido (vea capítulo C, fig. K y L).
6 Después de encender la estufa, se debe esperar entre 10 y 15 minutos para comprobar que la estufa está funcionando correctamente (vea capítulo D).
7 Apague la estufa (vea capítulo E).

• La primera vez que encienda su estufa, desprenderá un olor a "nuevo".
• Guarde el combustible en un lugar fresco y oscuro.
• El combustible envejece. Comience cada otoño con nuevo combustible.
• Si Usted utiliza Zibro Extra o Zibro Kristal, tiene la seguridad de hacer uso del combustible apropiado. Le aconsejamos Zibro Extra o Zibro Kristal por su alta calidad constante en todas y cada una de sus garrafas.
• En caso que cambie de tipo de combustible, debe asegurarse primero que la estufa ha consumido todo el combustible presente.
• Evite cualquier contacto con la tapa superior y con la rejilla.

PIEZAS IMPORTANTES

① Botón de apagado
② Botón regulador
3 Botón de encendido
④ Cámara de combustión
⑤ Asa de la cámara de combustión
6 Indicador del combustible
⑦ Rejilla
⑧ Tapa del depósito
9 Depósito extraible
10 Indicator del combustible en el depósito extraíble
⑪ Resistencia
12 Alojamiento de pilas
13 Sistema de control de calidad del aire

LO QUE DEBE SABER PREVIAMENTE

VENTILAR SIEMPRE SUFICIENTEMENTE

La estufa está equipada con un sistema de control de calidad del aire ⑬. La estufa se apaga automáticamente cuando la ventilación del lugar es insuficiente, o cuando se usa la estufa en un lugar demasiado pequeño. Para obtener una temperatura agradable y segura, verifique que haya suficiente ventilación en el lugar.

Nota: Para evitar que la estufa se apague inesperadamente, le recomendamos dejar entreabierta una puerta o una ventana.

Para todos los modelos y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo (vea capítulo J). Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o ventana (± 2,5 cm). Aconsejamos lo mismo en el caso de ser una habitación muy aislada o que esté protegida contra las corrientes de aire y/o a una altura de 1500 metros. No utilice su estufa en sótanos ni en otros espacios subterráneos.

CUBIERTA DE SEGURIDAD

Junto con la estufa se proporciona una cubierta de seguridad. Este macanismo hace disminuir la temperatura en la tapa superior de la estufa. De esta manera, el riesgo de sufrir algún daño al tocar accidentalmente la tapa superior disminuye considerablemente. No obstante, tenga en cuenta que la tapa superior estará caliente en cualquier caso.

Evite cualquier contacto con la tapa superior y con la rejilla.

Solamente el combustible apropiado le garantiza un uso seguro, eficaz y cómodo de su estufa.

EL COMBUSTIBLE APROPIADO

Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua, como lo es Zibro Extra o Zibro Kristal. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a:

▶excesiva adherencia de alquitrán en la mecha

▶una combustión incompleta

▶una reducción en la durabilidad de la estufa

▶la formación de humo y/o malos olores

▶residuos en la rejilla o en el revestimiento

El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa.

Consulte siempre al distribuidor más cercano sobre el combustible apropiado para su estufa.

Este tapón de transporte (amarillo) lo encontrará dentro de la caja. Solamente con este tapón podrá transportar su estufa sin problemas. ¡Por consiguiente, guárdelo bien!

1 Extraiga de la caja con cuidado la estufa y controle el contenido.

Además de la estufa, la caja debe contener:

▶ un tapón de transporte
▶ el presente manual del usuario

Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa.

2 Quite el material de embalaje:

Para abrir la rejilla ⑦, tire de la parte derecha de la rejilla hacia la izquierda hasta que salga de las ranuras y después tire hacia delante (fig. B).
▶ Tire de cada extremo del embalaje hacia afuera y lígeramente hacia abajo (fig.C).
▶ Extraíga el quemador y el embalaje que está situado debajo del quemador (fig.D).
Vuelva a colocar el quemador en su sitio. Está colocado correctamente si, cogiéndolo por la espiral ⑤, se puede girar fácilmente hacia la izquierda y la derecha. Cierre la rejilla.
▶ Levante la tapa del depósito ⑧ y quite el cartón.

Si ha sacado la parte izquierda de la rejilla, inserte primero el pivote de la parte superior izquierda en la ranura, y luego inserte el pivote inferior izquierdo en su ranura (fig. E).

3 Llene el depósito extraíble, siguiendo las instrucciones del capítulo B.
4 Coloque las pilas en su alojamiento 12 situado en la parte posterior de la estufa (fig. G). Observe los polos + y -. Se recomienda usar pilas alcalinas nuevas (4 unidades, tamaño D).
5 El suelo debe ser sólido y nivelado, compruébelo. Desplace la estufa si no está bien nivelada. No intente corregir esta posición, colocando libros u otros objetos debajo.
6 Su estufa está ahora lista para su uso.

B LLENAR DE COMBUSTIBLE

No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda como sigue:

1 Asegúrese de que la estufa está apagada.
2 Abra la tapa ⑧ y extraiga el depósito extraíble ⑨ de la estufa (fig. H). Atención: el depósito puede gotear algo. Ponga el depósito extraíble en el suelo (tapón hacia arriba) y desenrosque.

3 Tome la bomba manual de combustible e introduzca el tubo liso, más rígido en el bidón, procurando que éste último esté colocado más alto que el depósito extraíble (fig. I). Introduzca la goma flexible ranurada en el orificio del depósito extraíble.

4 Apriete el botón superior de la bomba (girándolo hacia la derecha).

5 Comprímase algunas veces la bomba, hasta que el combustible comience a entrar en el depósito extraíble. Una vez que esto suceda, ya no hace falta comprimir más la bomba.

6 Durante la operación de llenado, no deje de vigilar el indicador del combustible del depósito extraíble 10(fig. J). Si está lleno, cese de llenar aflojando el botón superior de la bomba (hacia la izquierda). Nunca llene el depósito hasta el tope, sobre todo cuando el combustible esté muy frío (el combustible se dilata por el calor).

7 Deje que el combustible presente en la bomba se vacíe en el depósito y retire la misma con cuidado. Cierre el depósito, enroscando el tapón cuidadosamente. Limpie eventuales gotas de combustible que hayan podido caer.

8 Controle si el tapón del depósito está en posición recta y debidamente apretado. Coloque el depósito extraíble de nuevo en la estufa. Cierre la tapa.

CENCEND ER LA ESTUFA

Al principio, una estufa nueva desprende siempre algún olor. Por consiguiente, asegúrese de que haya ventilación suplementaria.

Si Usted utiliza la estufa por primera vez, después de haber colocado el depósito extraíble lleno de combustible, espere mínimo unos 30 minutos antes de encenderla. De esta forma, la mecha podrá absorber el combustible. Haga lo mismo después de que la estufa haya consumido todo el combustible y después de poner una nueva mecha.

Antes de encender la estufa, mire siempre el indicador de combustible ⑥para comprobar si en el depósito extraíble queda suficiente combustible.

Encienda la estufa siempre con la resistencia ⑪.

No utilice nunca cerillas o un mechero.

Proceda como sigue:

1 Gire el regulador ② hacia la derecha hasta alcanzar el tope (fig. K). Aplicando cierta presión, podrá girarlo algo más; sin embargo, volverá automáticamente a su posición tope.

2 Oprima el botón del encendido ③(fig. L) sin ejercer fuerza. En cuanto se aprecie una llama en la cámara de combustión ④, suelte el botón.

Si al encender la estufa, éste se apaga casi de inmediato, deberá sustituir las pilas. Se recomienda usar pilas alcalinas nuevas (4 unidades, tamaño D).

Aunque se ha utilizado la estufa algunas veces el mando regulador no se queda fijo en su posición.

Gire el mando regulador (fig. M) totalmente hacia la izquierda. Posteriormente, para encender la estufa, gire el mando regulador totalmente hacia la derecha (capítulo C).

Antes de encender la estufa, controle siempre si la cámara de combustión 4 está bien recta, moviendola con ayuda del asa 5 un poco a la izquierda y derecha (fig. F). Esto se efectuará sin ninguna dificultad. Si la cámara de combustión está desnivelada, se producirían humos y hollín.

Después de encender la estufa, se debe esperar entre 10 y 15 minutos para comprobar que la estufa está funcionando correctamente. Sólo entonces se podrá comprobar si la estufa quema debidamente. Una llama demasiado alta puede provocar la formación de humos y hollín, mientras que una llama demasiado baja entraña la formación de malos olores. En la página contigua a la hoja desplegable viene indicada la altura máxima y mínima de la llama (fig. Q). La llama puede ser regulada un poco con el botón regulador ② (fig. M).

Las posibles causas de una llama demasiado baja son:

▶ escaso combustible (llene el depósito)
▶combustible de mala calidad (consulte a su distribuidor)
▶insuficiente ventilación (entreabra una puerta o ventana)
▶desgaste de la mecha (cambiar mecha, capítulo L)

Si no hay ventilación suficiente en el lugar, la estufa se apaga automáticamente. Una vez se mejore la ventilación del lugar (p.ej. abriendo un poco una puerta o una ventana) podrá volver a ponerse en funcionamiento la estufa.

Esta estufa está equipada con un sistema de seguridad que genera que la estufa se apague cuando el depósito de combustible no esté puesto. Para que su estufa arranque otra vez, coloque el depósito y consulte el manual de instrucciones capítulo C.

E APAGA R LA ESTUFA

Pulse el botón de apagado ①. La llama se apagará automáticamente (fig. N).

Si resulta imposible resolver un fallo siguiendo las instrucciones dadas a continuación, consulte a su distribuidor.

NO SE LOGRA ENCENDER LA ESTUFA.

▶Las pilas no están correctamente colocadas en su alojamiento.
Controlar (fig. G).
▶Las pilas ya no tienen la suficiente potencia para realizar el encendido Cambiar las pilas (fig. G).
La estufa ha consumido todo el combustible o bien la mecha ha sido cambiada. Después de colocar el depósito extraíble lleno, esperar 30 minutos para encender la estufa.
Usted oprime la palanca del encendido ③ hacia abajo con demasiada fuerza. Oprimir con menos fuerza (capítulo C).
▶El filamento de la resistencia de encendido ⑪ está partido.
Consulte a su distribuidor.

LLAMA INESTABLE Y/U HOLLIN Y/U OLOR.

La cámara de combustión 4 no está colocada de forma correcta.
Póngala recta con el asa 5, hasta que logre moverla más fácilmente hacia la izquierda y derecha.
▶Usted utiliza un combustible envejecido.
Comience cada otoño con nuevo combustible.
No ponga nunca el combustible en un lugar expuesto al sol.
▶Usted utiliza un combustible inadecuado.
Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente debe saber').
▶Se ha acumulado polvo en la base de la estufa.
Consulte a su distribuidor.
▶La altura de la mecha no es la correcta.
Consulte a su distribuidor.

LA ESTUFA SE APAGA LENTAMENTE.

▶El depósito extraíble está vacío.

Vea capítulo B.

▶El depósito inferior contiene agua.

Consulte a su distribuidor.

▶La parte superior de la mecha se ha endurecido o tiene humedad.

Deje que la estufa queme todo el combustible. Use un combustible adecuado.

▶Usted utiliza combustible envejecido.

Comience cada otoño con nuevo combustible.

LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA.

▶La mecha está demasiado baja.

Consulte a su distribuidor.

▶Antes de rellenar el depósito la estufa había consumido casi todo el

combustible.

Después de colocar el depósito extraíble lleno, esperar 30 minutos para encender la estufa.

▶Usted utiliza combustible viejo o inadecuado.

Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente debe saber').

▶No hay suficiente ventilación en la habitación.

Abra un momento una puerta o ventana de par en par, y después déjela entreabierta.

LA ESTUFA QUEMA DEMASIADO FUERTE.

▶Usted utiliza un combustible inadecuado y demasiado volátil.

Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente debe saber').

▶La mecha está demasiado alta.

Consulte a su distribuidor.

Resistencia con filamento partido

G MANTENIMIENTO

Su estufa requiere poco mantenimiento. Lo que sí es importante es que quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no podrían formarse manchas permanentes. Normalmente, tan solo tres piezas están sometidas a desgaste:

1. LAS PILAS

Estas las puede cambiar Usted mismo. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para Pequeños Residuos Químicos.

2. LA RESISTENCIA

La resistencia durará más tiempo si la estufa es encendida correctamente. Cambie las pilas a su debido tiempo y procure no oprimir el botón del encendido con demasiada fuerza. Si el filamento incandescente se ha partido, deberá ser sustituida la resistencia por una nueva.

3. LA MECHA

Para prolongar la vida útil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda así cuando observe que la llama quede más baja. Cuando consuma todo el combustible, la estufa despedirá cierto olor, razón por la cual recomendamos lo haga fuera del espacio habitable.

No extraiga Usted mismo piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor.

Antes de efectuar cualquier revisión, deje que la estufa se enfríe.

Llegado el fin del invierno, le recomendamos que antes de guardarla, deje que la estufa queme todo el combustible existente en el depósito. Para este fin, siga las instrucciones siguientes:

1 Encienda la estufa fuera del espacio habitable y deje que todo el combustible se queme.
2 Deje que la estufa se enfríe.

3 Limpie la estufa con un paño húmedo y séquela con un paño seco.

4 Extraiga las pilas de la estufa 12y guárdelas en un lugar seco.

5 Limpiar el filtro de combustible (Vea capítulo G).

6 Guarde la estufa protegida del polvo, si es posible en su embalaje original. El combustible que ha sobrado no lo puede utilizar en el invierno próximo. Por lo tanto, consúmalo. No obstante, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con respecto a pequeños residuos químicos. En cualquier caso, comience el próximo invierno con combustible nuevo. Si vuelve a usar la estufa de nuevo, siga nuevamente las instrucciones (a partir del capítulo A).

TRANSPORTE

Para evitar que la estufa pierda combustible durante el transporte, se deben tomar las siguientes precauciones:

1 Deje enfriar la estufa.

2 Saque el depósito extraíble ⑨ de la estufa y retire el filtro del combustible (fig. O). Este puede gotear un poco; tenga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa.

3 Coloque el tapón de transporte en el lugar del filtro del combustible (fig. P) y oprímaco bien y coloque nuevamente el deposito extraíble en su posición.

4 Transporte la estufa siempre en posición vertical.

J ESPECIFICACIONES TECNICAS

Encendido eléctrico Dimensiones (mm) ancho 422
Combustible	parafina	(placa de base incl.)	profundo	281
Capacidad (kW)*	2,20		alto	446
Volumen apropiado del espacio (m3)**	35-80 Accesorios		tapón de transporte
Consumo de combustible (l/hora)*	0,229 Pilas		4x LR20, MN 1300
Consumo de combustible (g/hora)*	183		1,5V, size D
Duración de combustión por depósito (hora)17,5		Tipo de mecha	F
Contenido depósito extraíble (litros)	4,0	Monitoring of the quality of ventilation (air renewal):
Peso (kg)	7,5	Direct measurement of the CO2 level (NDIR CO2 sensor 18).

* En caso de estar en posición máxima

** Estos valores son a título indicativo

K CONDICIONES DE GARANTIA

Su estufa está cubierta por una garantía de 24 meses, a partir de la fecha de compra. Durante este período, todos los defectos de material o de fabricación serán reparados sin coste alguno. Además, se aplican las siguientes reglas:

1 No asumimos ninguna responsabilidad por otros daños, incluido daños indirectos.
2 La reparación o el recambio de piezas efectuado dentro del período de garantía no da lugar a una prórroga de la misma.
3 La garantía no se aplicará en los casos que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros.
4 Las piezas que están sujetas a desgaste normal, tales como la mecha, pilas, resistencia de encendido y la bomba manual de combustible, no están cubiertas por la garantía.
5 La garantía se aplica únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna.
6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Zibro.
7 Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador.

11 SUGERENCIAS PARA UN USO SEGURO

1 Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
2 No transportar la estufa cuando esté encendida o esté aún caliente, ni tampoco llenarla de combustible, ni efectuar trabajos de mantenimiento.
3 Ponga el frontal de la estufa a una distancia mínima de 1,5 metros de la pared, cortinas y muebles.
4 No utilice la estufa en habitaciones polvorientas ni en lugares donde haya corrientes de aire, ya que la combustión no será óptima. No utilice la estufa cerca de un bano, una ducha o una piscina.
5 Apague la estufa antes de salir de casa o al acostarse. En caso de abandonar el hogar por un período largo de tiempo (p. ej., vacaciones), desenchufe la estufa.
6 Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello.
7 No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad).
8 Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura).
9 La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio.
10 Asegúrese siempre de una ventilación suficiente.
11 Se deberá vigilar a los niños para asegurar que no jueguen con el aparato.

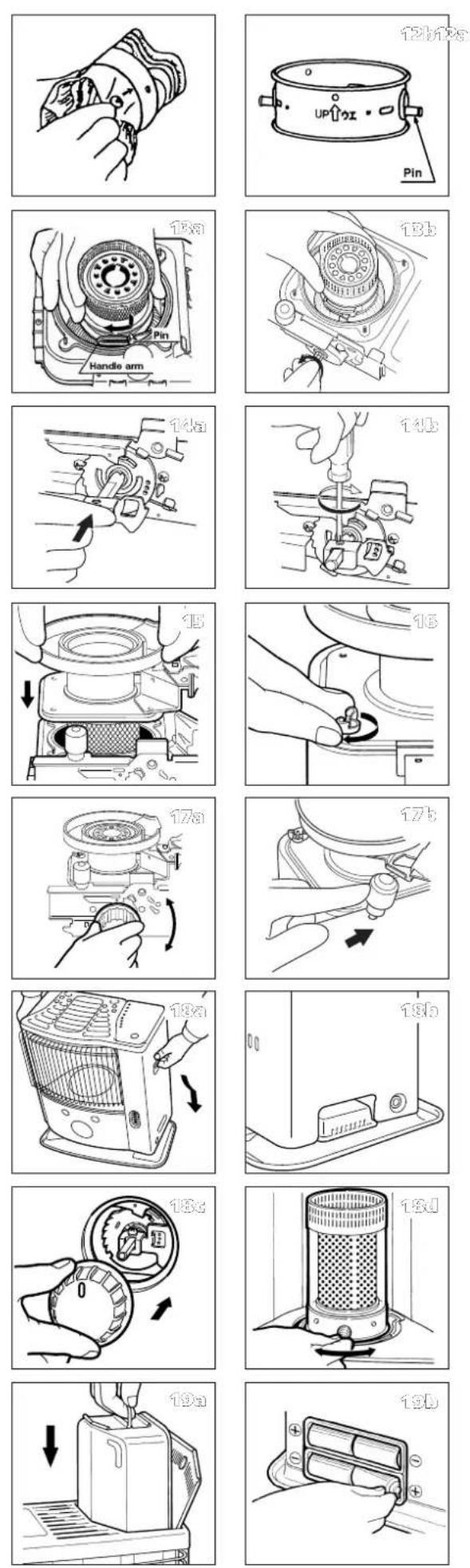

1 Abra la tapa del depósito extraíble y sáquelo.
2 Quite las pilas.
3 Abra la rejilla, levantándola ligeramente y tirando de ella hacia delante. Extraiga el quemador de la estufa. Cierre la rejilla.
4 Quite el mando regulador de la estufa, tirando de él hacia delante.
5 Afloje los tornillos de la carcasa, que se encuentran en la parte inferior de la misma. Tire ligeramente de la carcasa hacia delante y sepárelo de la placa base.
6 Quite las palomillas de la base del quemador.
7 Levante el asiento del quemador de modo que la mecha quede visible. Coloque el asiento del quemador al lado de la estufa. (Procure que el cableado no se desprenda).
8 Quite el tornillo de la base que sostiene el soporte y, extráigalo.
9 Gire el mecanismo de la rueda hacia la derecha, hasta el final y quite el collar de la mecha.
10 Gire el soporte de la mecha en el sentido contrario a las agujas del reloj hasta que quede suelto y quítelo del tubo de aire primario.
11 Con la mano, comprima la mecha hasta soltar los tres pivotes y separe la mecha de su collar. Procure realizar esta operación con guantes y tener un recipiente a mano para depositar la mecha usada.

12 Ponga la nueva mecha en el collar según la indicación grabada en este último.
13 Instale el soporte de mecha (con la mecha dentro) en el tubo de aire primario. Entonces, gire el soporte de mecha en el sentido a las agujas del reloj y ajuste los pivotes del mismo en los encajes del mecanismo de la mecha hasta que quede bien sujeto.
14 Ponga el soporte, y luego apriete el tornillo que está sujetando la base.
15 Coloque el asiento del quemador en su sitio.
16 Apriete las palomillas uniformemente con la mano.
17 Coloque el mando giratorio en su sitio. Gire el mando tan a la derecha como sea posible. Presione el botón de apagado de emergencia. Compruebe que la mecha retrocede hasta su posición original. Repita este proceso viarias veces. En el caso de que la mecha no vuelva a su posición inicial, ello significa que no se ha colocado correctamente. En este caso, repita el proceso a partir del paso 12. Quite el mando regulador de la estufa, tirando de él hacia delante.
18 Coloque la carcasa en su posición y ajuste los 3 tornillos. Ponga el mando regulador de la mecha y el quemador en sus respectivas posiciones. Compruebe que el quemador esté bien colocado, moviéndolo por su asa hacia la izquierda y derecha. Cierre la rejilla.
19 Ponga el depósito extraíble lleno en su sitio. Ponga pilas en su cajetín (compruebe que los polos positivo y negativo se han colocado donde indican las marcas + y -). Siempre que cambie la mecha, deje transcurrir 30 minutos antes de utilizar la estufa de nuevo.

Dear Sir, Madam,

E Nos reservamos el derecho de hacer modificaciones
