GEBRUIKSAANWIJZING GH 142 RV QLIMA

BRUKSANVISNING GEBRUIKSAANWIJZING

INHOUDSOPGAVE Wat je vooraf moet weten De gaskachel monteren Installatie Gebruik Gaslekken Veiligheidstips Reiniging en onderhoud Instructies voor einde levensduur en verwijdering Garantie bepalingen

Bevestig D aan A (gebruik schroeven 1&2)

LET OP voor nummers 1-11: gebruik schroef H voor nummers 12-15: gebruik schroef I

1 Monteer C op A (gebruik schroeven 3&4) 2 Monteer B op A (gebruik schroeven 5&6

1 Schroef B vast tegen D (gebruik schroef 7&8) 2 Schroef C vast tegen D (gebruik schroef 9&10)

Monteer F tegen B en C: gebruik schroeven 12-15

1 Schuif F in de sleuf 2 Fixeer F, gebruik schoef 11

1. Monteer 1st de linkerkant door de haken in de sleuven

van paneel B te drukken

2. Maak een boog van E en druk de haken aan de

rechterzijde in de sleuven in paneel C

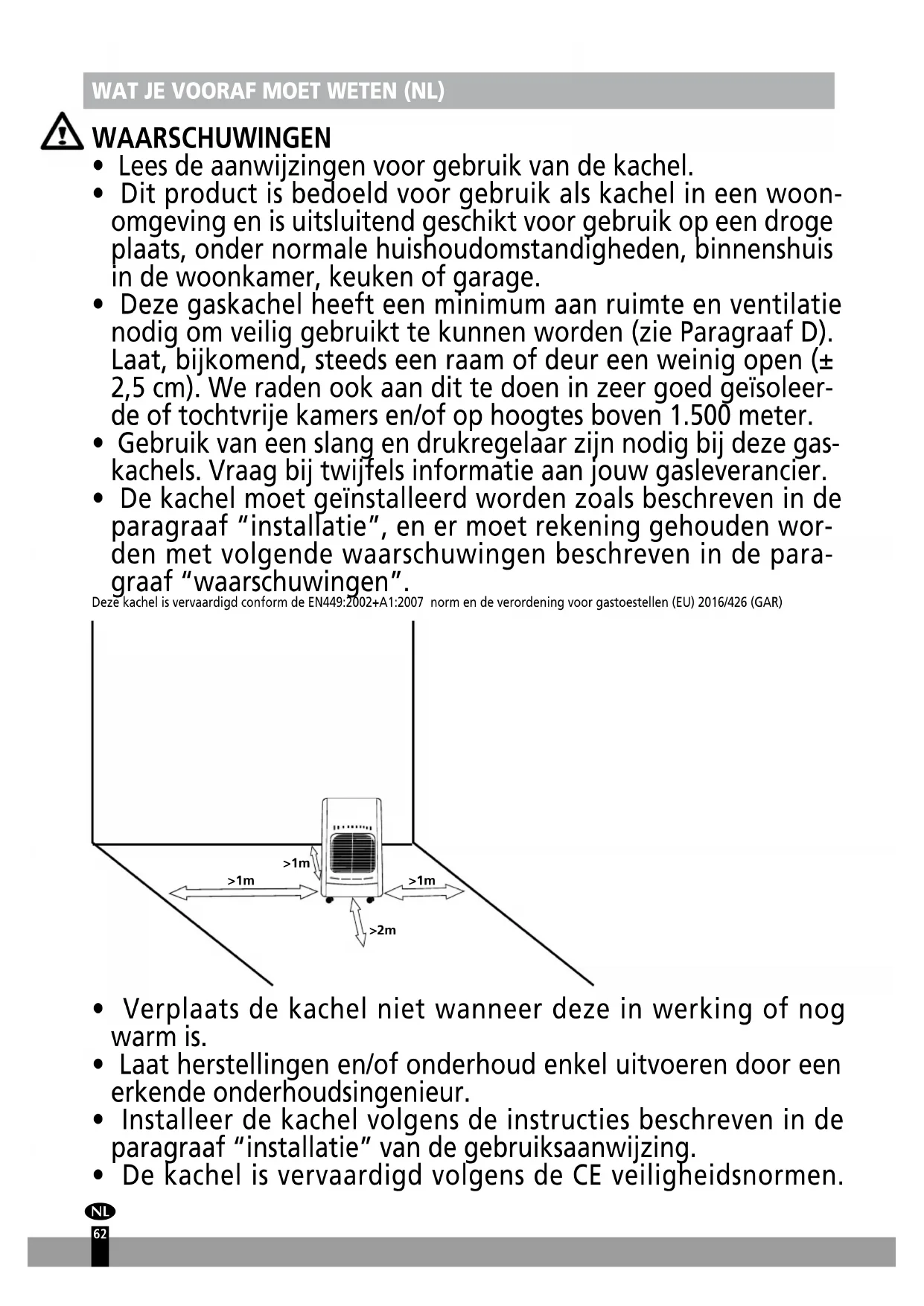

• Lees de aanwijzingen voor gebruik van de kachel.

• Dit product is bedoeld voor gebruik als kachel in een woon- omgeving en is uitsluitend geschikt voor gebruik op een droge plaats, onder normale huishoudomstandigheden, binnenshuis in de woonkamer, keuken of garage.

• Deze gaskachel heeft een minimum aan ruimte en ventilatie nodig om veilig gebruikt te kunnen worden (zie Paragraaf D). Laat, bijkomend, steeds een raam of deur een weinig open (± 2,5 cm). We raden ook aan dit te doen in zeer goed geïsoleer- de of tochtvrije kamers en/of op hoogtes boven 1.500 meter.

• Gebruik van een slang en drukregelaar zijn nodig bij deze gas- kachels. Vraag bij twijfels informatie aan jouw gasleverancier.

• De kachel moet geïnstalleerd worden zoals beschreven in de paragraaf “installatie”, en er moet rekening gehouden wor- den met volgende waarschuwingen beschreven in de para- graaf “waarschuwingen”. Deze kachel is vervaardigd conform de EN449:2002+A1:2007 norm en de verordening voor gastoestellen (EU) 2016/426 (GAR)

• Verplaats de kachel niet wanneer deze in werking of nog warm is.

• Laat herstellingen en/of onderhoud enkel uitvoeren door een erkende onderhoudsingenieur.

• Installeer de kachel volgens de instructies beschreven in de paragraaf “installatie” van de gebruiksaanwijzing.

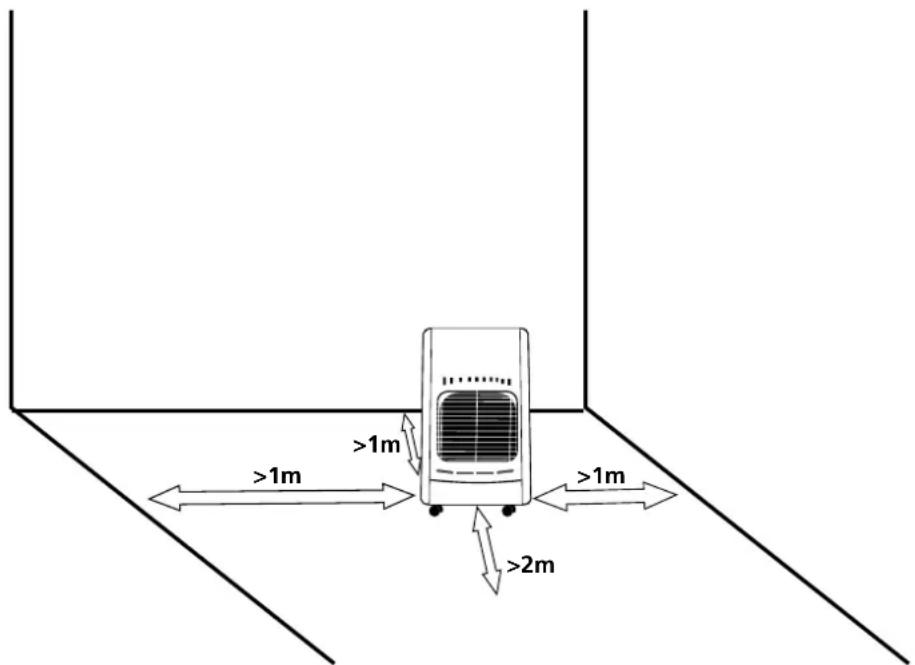

• De kachel is vervaardigd volgens de CE veiligheidsnormen. >1m >1m >2m >1m

Desondanks is, zoals bij elk verwarmingstoestel, voorzichtig- heid geboden.

• De kachel is bedoeld voor het leveren van extra warmte. Beschouw het hierdoor niet als een centrale verwarming.

• Het toestel mag zich niet vlak onder een stopcontact bevinden.

• Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met fysieke, sensorische of verstandelij- ke beperkingen of gebrek aan ervaring of kennis als zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren begrijpen die met het gebruik ervan samenhangen.

• Niet gebruiken in badkamers, slaapkamers, kelders of flats.

• Dit toestel is niet geschikt voor gebruik door personen (inclu- sief kinderen) met verminderde fysische, motorische of mentale mogelijkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg betreffende het gebruik van het toestel hebben gekregen van een persoon verantwoor- delijk voor hun veiligheid.

• Kinderen moeten onder toezicht staan, zodat zij niet met de machine kunnen spelen.

• Lengte gasleiding < 1 meter, ø 8-10 mm.

• Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Kinderen van 3 jaar en jonger dan 8 jaar zullen het toestel enkel aan/uit schakelen wanneer het geplaatst of geïnstalleerd is in een normale positie, voor normaal gebruik, en wanneer ze onder toezicht staan of aanwijzingen hebben gekregen over het veilig gebruik van het toestel en de mogelijke gevaren begrijpen.

• Kinderen van 3 jaar en jonger dan 8 jaar zullen het toestel niet aansluiten, regelen en reinigen of onderhoud uitvoeren. VEILIGHEIDSTIPS 1

• Wanneer de kachel zich te dicht bij ontvlambare stoffen bevindt is er een risico op brand.

• OPGELET - Sommige delen van dit product kunnen zeer warm worden en brandwonden veroorzaken. Er moet specifiek opgelet wor

den in ruimtes waar kinderen en kwetsbare personen aanwezig zijn.

• Vervang de gasfles niet of voer geen onderhoud uit aan de kachel wanneer deze in werking of nog warm is.

• Steek geen handen, vingers of zaken in een van de openingen van de kachel.

• Verzeker dat personen en dieren op een veilige afstand van het stralingsgedeelte blijven om hen te beschermen tegen verwondingen of het risico op brand.

• De afscherming van dit toestel dient om het risico op brand of brandwonden te voorkomen en er mogen geen delen van deze afscher

• Sluit de klep van de gasfles af na gebruik.

• Schakel de kachel uit wanneer u gaat slapen.

• Volg de instructies om mogelijke gaslekken te vinden zoals beschreven in deze Gebruiksaanwijzingen.

• Verwijzing naar landelijke installatie-voorschriften van kracht: controleer uw lokale nationale installatievoorschriften. Installeer de

kachel alleen als deze voldoet aan de nationale voorschriften, wetten en normen.

• De kachel is enkel geschikt voor gebruik in droge, niet stoffige, plaatsen en mag niet gebruikt worden in vrijetijdsvoertuigen zoals caravans en campers.

• Verzeker dat het juiste type gas gebruikt wordt en dat de gasflessen niet blootgesteld worden aan warmte of extreme veranderin

gen van temperatuur. Bewaar de gasflessen steeds in een koele, droge en donkeren plaats.

• Gebruik enkel een juiste lagedruk gasregelaar conform EN16129.Details van de uitlaatdruk: zie typeplaatje. Verplaats het toestel niet als dit in werking is. Schokken en schudden kan de veiligheid van het toestel activeren. Contacteer de dealer in jouw buurt bij twijfel.

• Gebruik de kachel enkel in goed geventileerde kamers. Zo worden de gevormde verbrandingsgassen verdreven door frisse lucht.

• Gebruik de kachel nooit op plaatsen waar schadelijke gassen aanwezig kunnen zijn (zoals uitlaatgassen of verfdampen).

• Wanneer de kachel zich te dicht bij ontvlambare stoffen bevindt is er een risico op brand.

• Wees om veiligheidsredenen voorzichtig wanneer kinderen of dieren in de buurt van de kachel zijn, zoals bij elk verwarmingstoestel, en verzeker dat kinderen zich steeds bewust zijn van de aanwezigheid van een brandende kachel.

• Dek het toestel niet af om oververhitting te voorkomen.

• Gebruik deze kachel niet in de onmiddellijke nabijheid van een bad, douche of zwembad.

• Het haardscherm van deze kachel is bedoeld om directe toegang tot verwarmingselementen te voorkomen en moet op zijn plaats zijn wanneer de kachel in gebruik is.

• Het schoonmaken en uitvoeren van ander onderhoud mag niet worden gedaan door kinderen zonder toezicht.

DE GASKACHEL MONTEREN

• Neem de kachel voorzichtig uit de doos en controleer de inhoud. Naast de kachel zouden volgende zaken aanwezig moeten zijn: Gebruiksaanwijzing voor de gaskachel

• Verwijder alle andere verpakkingsmaterialen en controleer de kachel op beschadigingen. Gelieve gekwalificeerd onderhoudspersoneel te contacteren bij twijfels over de kachel. Houd alle verpakkingsmateriaal buiten het bereik van kleine kinderen.

• Assembleer de gas kachel zoals beschreven in afbeelding 2 – afbeelding 8 op de eerste pagina's van deze handleiding.

Gelieve voor het aansluiten van het lagedruk regelventiel het volgende te controleren en te lezen: De gaskachel mag enkel gevoed worden door Propaan-butaan in een fles met een maximum gewicht van 15kg. Sluit het lagedruk regelventiel aan met een vaste instelling van 30 mbar overeen

komstig met EN16129. De slang moet voldoen aan de nationale normen. Voor een correcte aansluiting moet de slang aangesloten worden door middel van metalen banden van een geschikte grootte. Volg de instructies meegeleverd met het lagedruk regelventiel voor een correcte aansluiting.

• Schuif de twee metalen ringen rond de slang. Verbind de slang met de aansluiting van het lagedruk regelventiel en de aansluiting van de kachel. Sluit de metalen ringen stevig door middel van een schroef, maar verzeker dat je de bevestigingen van onderdelen niet beschadigd.

• Verzeker, voor het aansluiten van het lagedruk regelventiel aan de gasfles, dat de gasfles gesloten is en dat er geen open vlammen (zoals een brandende oven) aanwezig zijn in de ruimte waar je aan het werk bent. Sluit het lagedruk regelventiel aan volgens de gebruiksaanwij

zing meegeleverd met het lagedruk regelventiel. Controleer op gaslekken: zie paragraaf F.

• Plaats de gasfles in zijn compartiment. Kijk uit dat de slang niet verdraaid of gehinderd wordt en dat er geen warme onderdelen van de kachel te kunnen geraakt worden.

• Haak de achterste afdekking van de gasfles op het compartiment door de twee haken in de respectievelijke openingen van de behuizing te klikken.

5. Beschermingsplaat

• Verzeker dat de gasfles gesloten is alvorens deze te vervangen (volg de gebruiksaanwijzing meegeleverd met het lagedruk regelventiel). Laat de gaskachel eerst afkoelen en verzeker dat er geen open vlammen of andere warmtebronnen aanwezig zijn in de ruimte waar je aan het werk bent.

• Vervang de gascontainer alleen in vlamvrije omgeving.

• Bijkomend wordt aanbevolen dat de dichtingen van de regelaar en de flexibele rubber slang worden gecontroleerd om zeker te zijn van hun toestand. Als je twijfels hebt over de toestand van de slang of de dichtingen, vervang ze dan.

• Verzeker dat je de aansluiting of andere onderdelen niet beschadigd.

• Draai de gasfles nooit ondersteboven om de inhoud volledig te gebruiken. Dit kan leiden tot het vrijgeven van vloeistofresten in de container die de kachel onherstelbare schade zullen toebrengen.

• Volg steeds de gebruiksaanwijzing meegeleverd met het lagedruk regelventiel bij het aan- en afkoppelen ervan.

• De fabrikant is niet verantwoordelijk voor schade of letsel wanneer er geen rekening wordt gehouden met de hierboven beschreven zaken.

• Verdraai de flexibele leiding of de slang nooit. INSTALLATIE

Gebruik de gaskachel enkel in goed geventileerde kamers. Een minimum kamergrootte van 85m³ is aanbevolen voor woonkamers en 50m³ voor andere kamers, maar de kamergrootte mag nooit kleiner zijn dan 50m³. Voor ventilatie 2x een oppervlakte van 50cm

ventilatie openingen is noodzakelijk.

• De kamer waarin de gaskachel wordt gebruikt zou voldoende luchtcirculatie moeten hebben om een normale verbranding toe te laten. Het is daarom noodzakelijk dat de ruimte voorzien is van een totaal van >100cm² ventilatie openingen..

• Plaats de kachel steeds op een vlak en stabiel oppervlak. Installeer of gebruik de kachel nooit in een badkamer of slaapkamer, in de kelder,

op de bovenste etages van een gebouw of in vrijetijdsaccommodaties.

• Plaats de gaskachel nooit te dicht bij andere warmtebronnen (een afstand van ten minste 1 meter is nodig tussen de gaskachel en andere verwarmingstoestellen) of ontvlambare of explosieve stoffen. Tijdens gebruik mag de gaskachel niet gericht zijn naar zaken die kunnen beschadigd of verbrand worden.

• Plaats de kachel zodanig dat de warmte naar het midden van de kamer en naar een open ruimte straalt. Bijkomend moet de voorkant, het stralingsgedeelte, zich op een afstand van ten minste 2,0 meter van ontvlambare materialen, zoals gordijnen en sofa’s, bevinden.

• Gebruik de gaskachel nooit wanneer de gasfles zich buiten het compartiment bevindt.

• Vervang gasfles alleen in een vlamvrije omgeving.

• Alvorens de gasfles aan te sluiten o Controleer en reinig het filter van de regelaar o Laat een beetje gas uit de gasfles ontsnappen (buitenshuis). Dit zal aanwezige vuildeeltjes verwijderen en ervoor zorgen dat ze niet in de regelaar of het apparaat kunnen komen.

• Elke keer dat een gasfles of gasleiding wordt aangesloten: test altijd op lekken met zeepwater - zie hoofdstuk ‘gaslekken’. Symptoom: geen brand/geen ontsteking in winter (temp. <7°C) Oplossing: Check of butaan of propaan wordt gebruikt: butaan zal bij temperaturen onder de 7°C steeds slechter branden omdat het dan vloeistof wordt. Bij LPG (= Propaan/Butaan mengsel) wil het vaak helpen om even met de gasfles te schudden. Gebruik alleen een geschikt type lage druk regulator. Uitgangsdruk details: zie technisch label. Verplaats het apparaat niet tijdens gebruik, schokken en stoten kun het veiligheidsmechanisme in werking laten treden. Buig de flexibele leiding niet. GEBRUIK De knoppen om de gaskachel AAN te zetten bevinden zich op het bovenste gedeelte van de kachel.

• Open de gasfles (volg de instructies meegeleverd met het lagedruk regelventiel).

• Zie fig. Draai regelknop (5) naar positie (1). Druk knop (5) gedurende 20 seconden in. Na 20 seconden: blijf knop (5) indrukken en tegelijkertijd druk de ontstekingsknop (4) aan paar keer in totdat de kleine blauwe waakvlam zichtbaar is. BLIJF KNOP (5) indrukken gedurende nog 20-40 seconden. Na 20-40 seconden: knop (5) kan losgelaten worden (laat knop in positie (1)). Als de waakvlam verdwijnt: herhaal de procedure. Speciaal in het geval met een nieuwe gasfles OF wanneer de kachel een paar dagen niet is gebruikt dan kan de opstart procedure best een aantal keer duren omdat eerst het gas nog van de fles door de gasslang naar de waakvlam moet stromen! Nadat knop (1) is losgelaten: nu kan deze knop gedraaid worden naar de gewenste hoeveelheid warmte: (2) voor medium warmte en (3) voor maximale warmte. 1: minimum 2: medium 3: maximum 4: ontsteking 5: regelknop Laat de knop los en draai deze in de positie die overeenstemt met de gewenste hoeveelheid warmte:

• Sluit de gasfles klep om het toestel UIT te schakelen (volg de instructies meegeleverd met het lagedruk regelventiel).

• Houd de regelknop niet langer dan 40 seconden ingedrukt.

• Verplaats de kachel nooit wanneer deze heet en/of in werking is. GASLEKKEN Gelieve deze procedure te volgen wanneer je denkt dat er een gaslek is:

• Sluit de gasfles klep (volg de instructies voor het regelventiel).

• Doof alle open vlammen, bijvoorbeeld van ovens.

• Open ramen om de luchtcirculatie te verhogen.

• Schakel elektrische toestellen, zoals bijvoorbeeld lampen, uit.

• Bereid een emmer water met zeep.

• Open de gasfles (volg de instructies voor het regelventiel).

• Strijk de zeepoplossing op alle aansluitingen van het gascircuit.

• Wanneer er een gaslek is, zullen er blaasjes verschijnen op de locatie van het lek.

• Wanneer er een lek wordt gevonden, sluit dan de gasfles (volg de instructies voor het regelventiel).

• Draai de aansluiting en de metalen ringen van de verbinding aan.

• Open de gasfles (volg de gebruiksaanwijzingen van het regelventiel) en herhaal de procedure. Contacteer een professionele en gekwalificeerde ingenieur indien er nog steeds een gaslek aanwezig is. VEILIGHEIDSTIPS 2

• Richt de kachel steeds naar het midden van de kamer.

• Verplaats de kachel nooit wanneer deze in werking is.

• Voorkom dat mensen, in het bijzonder jonge kinderen en oudere mensen, de zeer warme oppervlakken aanraken.

• Droog nooit kledij bovenop de metalen bescherminsgril.

• Houd alle brandbare stoffen op een afstand van te minste één meter van de kachel.

• Gebruik nooit een gaskachel in een badkamer, slaapkamer, flat of (sta)caravan. Giftige gassen kunnen in deze omstandigheden ernstige gezondheidsproblemen veroorzaken.

• Gebruik of bewaar nooit oplossingen en blikken onder druk in de nabijheid van een gaskachel, zelfs wanneer de gaskachel uitgeschakeld is.

• Werp nooit vuilnis zoals sigarettenpeuken in een gasvuur -dit kan de verbranding beïnvloeden en gevaarlijke vervuiling veroorzaken.

• Verzeker dat kamers met een gaskachel voldoende geventileerd zijn.

• Houd de ruimte rond de kachel vrij van papier, vuilnis, en alle andere brandbare stoffen.

• Plaats de kachel op een recht, hard, niet-brandbaar oppervlak; plaats de kachel niet op vloerkleden, tapijten of stopcontacten, nabij bedden of dekens, of tafels of aanrechten.

• Schakel de kachel uit wanneer je de ruimte verlaat, en laat een kachel nooit aan wanneer je slaapt of het huis verlaat.

• Gebruik steeds specifieke of standaard bedrading, stekker en stopcontact, en bescherm deze steeds voor vocht of water.

• Sluit steeds de gasklep en verwijder de aansluiting na gebruik.

• Verzeker steeds dat u het toestel kan zien tijdens het aanschakelen. Gebruik nooit zaken zoals een timer, programmeer- of andere apparaten (inclusief Internet apps) die het toestel automatisch aanschakelen omdat dit brand kan veroorzaken!

REINIGING EN ONDERHOUD

Alvorens schoon te maken: schakel kachel uit en wacht totdat hij volledig is afgekoeld. Gebruik een zachte, vochtige doek en vloeibare detergent om de buitenkant van de kachel te reinigen. Gebruik nooit krassende schuursponsjes of schuurmiddelen. Gebruik geen water, ontvlambare of schurende reinigingsmiddelen.

• Controleer regelmatig de ODS. Verwijder stof of pluisjes zonder de brander of de tubes te beschadigen.

• Controleer regelmatig de toestand van de flexibele rubber slang. Controleer ook de toestand van de dichting van de drukregelaar bij het vervangen van de gasfles.

• Wees voorzichtig om het kwetsbare oppervlak van de brander, de verbindingen en gasslangen, de regelaar en andere onderdelen van het gascircuit niet te beschadigen.

• Het is aanbevolen dat de gaskachel eenmaal per jaar door een professional gecontroleerd wordt.

• Gelieve de aanwijzingen voor opslag te volgen wanneer de gaskachel voor langere tijd niet gebruikt zal worden.

INSTRUCTIES VOOR EINDE LEVENSDUUR EN VERWIJDERING

• Koppel de gasfles los van de gaskachel.

• Bewaar de gasfles in een goed geventileerde kamer. Plaats ze ver weg van brandbare, explosieve of hete materialen en liefst niet in huis. Bijkomend mag ze nooit bewaard worden in de kelder of op zolder.

• De gaskachel moet bewaard worden in een droge plaats en moet tegen stof beschermd worden (liefst in de originele verpakking).

• Als besloten wordt de gaskachel niet meer te gebruiken wordt aanbevolen de gasfles af te koppelen. Koppel ook de rubber slang af. Wanneer kinderen met de kachel spelen, verzeker dan dat gevaarlijke onderdelen verwijderd zijn. Dump nooit biologisch niet-afbreekbare producten in de natuur, maar verwijder ze volgens de huidige nationale wetgeving. Op het einde van zijn levensduur kan dit product niet verwijderd worden als huiselijk afval. Het moet naar een plaats voor opvang van gescheiden afvalverwerking gebracht worden of naar een dealer die deze dienst levert. Het afzonderlijk verwijderen van huishoudtoestellen vermijdt mogelijk negatieve gevolgen voor het milieu en de gezondheid voortvloeiend uit ongepast verwijderen en laat toe de bestanddelen te recupereren en zo aanzienlijke besparingen in energie en grondstoffen te realiseren. Als herinnering aan de nood tot het afzonderlijk verwijderen van huishoudtoestellen is het product gemarkeerd met een afbeelding van een doorgekruiste vuilnisbak op wielen. Onthoud dat de gaskachel bestaat uit volgende materialen:

• IJzer, zoals in het verwarmingselement en de behuizing van de brander.

• Aluminium, gastubes.

• Messing, zoals de kraan en de analyzer van de omgevingslucht.

• Plastic, zoals de wielen en de piëzo-elektrische ontsteker

• Met rubber overtrokken koper, zoals de piëzo-elektrische ontsteker en het thermokoppel.

• Keramiek, branderplaat.

GARANTIE BEPALINGEN Dit toestel wordt geleverd met een garantieperiode van 24 maanden, te beginnen op de datum van aankoop. Alle defecten aan materialen en montage zullen gedurende deze periode gratis hersteld of vervangen worden. De volgende regels zijn van toepassing:

• We weigeren expliciet alle andere schuldvorderingen, inclusief schuldvorderingen voor nevenschade.

• Herstellingen aan of vervanging van onderdelen tijdens de garantieperiode zullen niet leiden tot verlengen van de garantieperiode.

• De garantie is niet meer geldig wanneer er veranderingen aangebracht zijn, er niet-originele onderdelen gebruikt zijn of wanneer er herstellingen door derde partijen uitgevoerd zijn.

• Onderdelen onderhevig aan normale slijtage, zoals filters, batterijen, lampen en verwarmingselementen vallen niet onder de garantie.

• De garantie is enkel geldig wanneer je de originele, gedateerde aankoopfactuur kan voorleggen en als er geen veranderingen zijn aangebracht.

• De garantie dekt geen schade veroorzaakt door verwaarlozing of door acties die afwijken van deze in dit instructieboekje.

• Transportkosten en de risico’s verbonden aan het transport van het toestel of onderdelen van het toestel zijn steeds voor rekening van de koper.

• Schade veroorzaakt door gebruik van niet geschikte reserveonderdelen wordt niet gedekt door de garantie. Om onnodige kosten te voorkomen, herinneren we eraan de gebruiksaanwijzing steeds grondig door te nemen. Wanneer deze aanwijzingen geen oplossing bieden, breng het toestel dan naar je dealer voor herstelling. www.Qlima.com Wanneer het toestel niet langer gebruikt wordt, moet het verwijderd worden op de manier met de minst mogelijke impact op het milieu, in overeenstemming met de regelgeving van uw lokale autoriteit.

Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de onze website (www.qlima.nl / www.qlima.be) of neem contact op met de afdeling sales support (T: +31 412 694 694 / +32 (0)3 326 39 39).

Dit product is niet geschikt voor gebruik als primaire verwarming. Dit product is uitsluitend geschikt voor goed geïsoleerde plaatsen of voor incidenteel gebruik.
