Produkttype	Gassvarmer (tilleggsvarme)
Merke	Qlima
Modell	GH 142 RV
Kategori	Varme
Drivstoff	Propan/Butan, flaske maks 15 kg
Gasstrykk	30 mbar (lavtrykksregulator EN16129)
Gasstilkobling	Fleksibel slange ≤1 m, Ø 8-10 mm
Tenning	Piezoelektrisk
Varmenivåer	3 posisjoner: minimum, middels, maksimum
Anbefalt romvolum	≥ 50 m³ (85 m³ for hybler)
Nødvendig ventilasjon	Totalt ventilasjonsåpning > 100 cm²

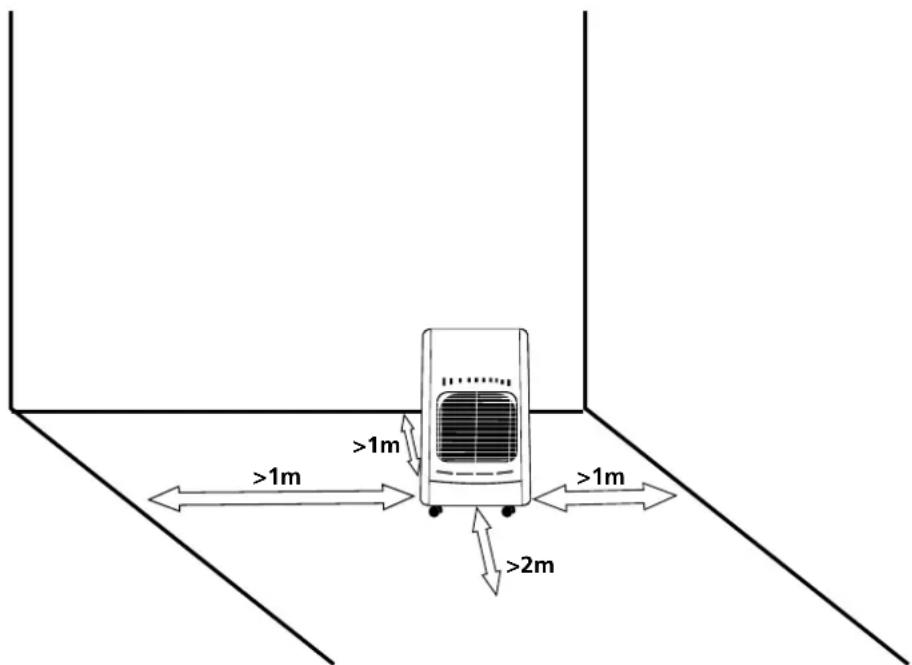

Sikkerhetsavstand (brennbare materialer)	≥ 2 meter foran, ≥ 1 meter på sidene
Sikkerhetsanordninger	Oksygenmangelanordning, gasslekkasjebeskyttelse
Hovedmaterialer	Jern, aluminium, messing, plast, kobber, keramikk
Vanlig vedlikehold	Utvendig rengjøring med myk klut og såpevann
Årlig vedlikehold	Anbefalt av en fagperson
Garanti	24 måneder fra kjøpsdato
Forventet bruk	Tørt innendørs, oppholdsrom (unntatt bad, soverom, kjeller)
Oppbevaring	Tørt sted, beskyttet mot støv, gassflaske frakoblet

Ofte stilte spørsmål - GH 142 RV QLIMA

Hvilken type gass skal brukes med Qlima GH 142 RV?

Bruk propan eller butan (LPG) i flaske på maks 15 kg. Trykkregulatoren må være i samsvar med EN16129 og stilt inn på 30 mbar.

Hvorfor tenner ikke varmeren min i kaldt vær?

Ved temperaturer under 7 °C kan butan bli flytende og brenne dårlig. Bruk propan eller rist LPG-flasken. Kontroller også at flasken er åpen og at gassen strømmer.

Hvordan kan jeg sjekke for gasslekkasje?

Skru av flasken, slukk alle flammer, luft rommet. Lag såpevann og pensle på koblingene. Hvis det kommer bobler, stram tilkoblingene. Hvis lekkasjen vedvarer, kontakt en fagperson.

Hva er minimumsromstørrelsen for å bruke denne varmeren?

Rommet må være minst 50 m³ (85 m³ for hybler). Det må også ha ventilasjonsåpninger som totalt er mer enn 100 cm².

Kan jeg bruke denne varmeren på bad eller soverom?

Nei, bruk er forbudt på bad, soverom, kjellere, campingvogner, bobil og høyhus på grunn av forgiftningsrisiko.

Hvordan rengjøre apparatet?

Slå av apparatet og vent til det er avkjølt. Rengjør utsiden med en myk klut fuktet med vann og mildt vaskemiddel. Bruk aldri slipende eller brennbare produkter.

Hvilke sikkerhetsavstander må overholdes?

Plasser apparatet minst 2 meter fra brennbare materialer (gardiner, sofaer) foran, og 1 meter på sidene. Ikke installer det under en stikkontakt.

Hvordan oppbevare apparatet om sommeren?

Koble fra gassflasken. Oppbevar flasken på et kjølig, tørt og luftig sted, vekk fra varmekilder. Oppbevar varmeren på et tørt sted, helst i originalemballasjen.

Hva gjør jeg hvis pilotflammen slukker?

Gjenta tenningsprosedyren: åpne gassen, drei bryteren til posisjon 1, trykk i 20 sekunder, trykk deretter på piezoen mens du holder bryteren inne til pilotflammen vises. Hold inne i ytterligere 20–40 sekunder før du slipper.

Dekker garantien slitedeler?

Nei, 24 måneders garanti dekker ikke normal slitasje (filtre, batterier, varmeelementer). Den er gyldig ved fremvisning av original faktura og hvis ingen uautoriserte modifikasjoner er gjort.

BRUKSANVISNING GH 142 RV QLIMA

Rengjøring og vedlikehold

Holdbarhetsdata og instruksjoner

Holdbarhetsdata og instruksjoner, anskaffelse.

Garantibestemmelser

E

INNHOLD

1. Monter den til venstre først, ved å skyve krokene i E inn i sporene i B.
2. Form en bue av E og skyv krokene på høyre side inn i sporene i deksel C.

NL Installer E:

Kontroller og rengjør filteret i regulatoren.

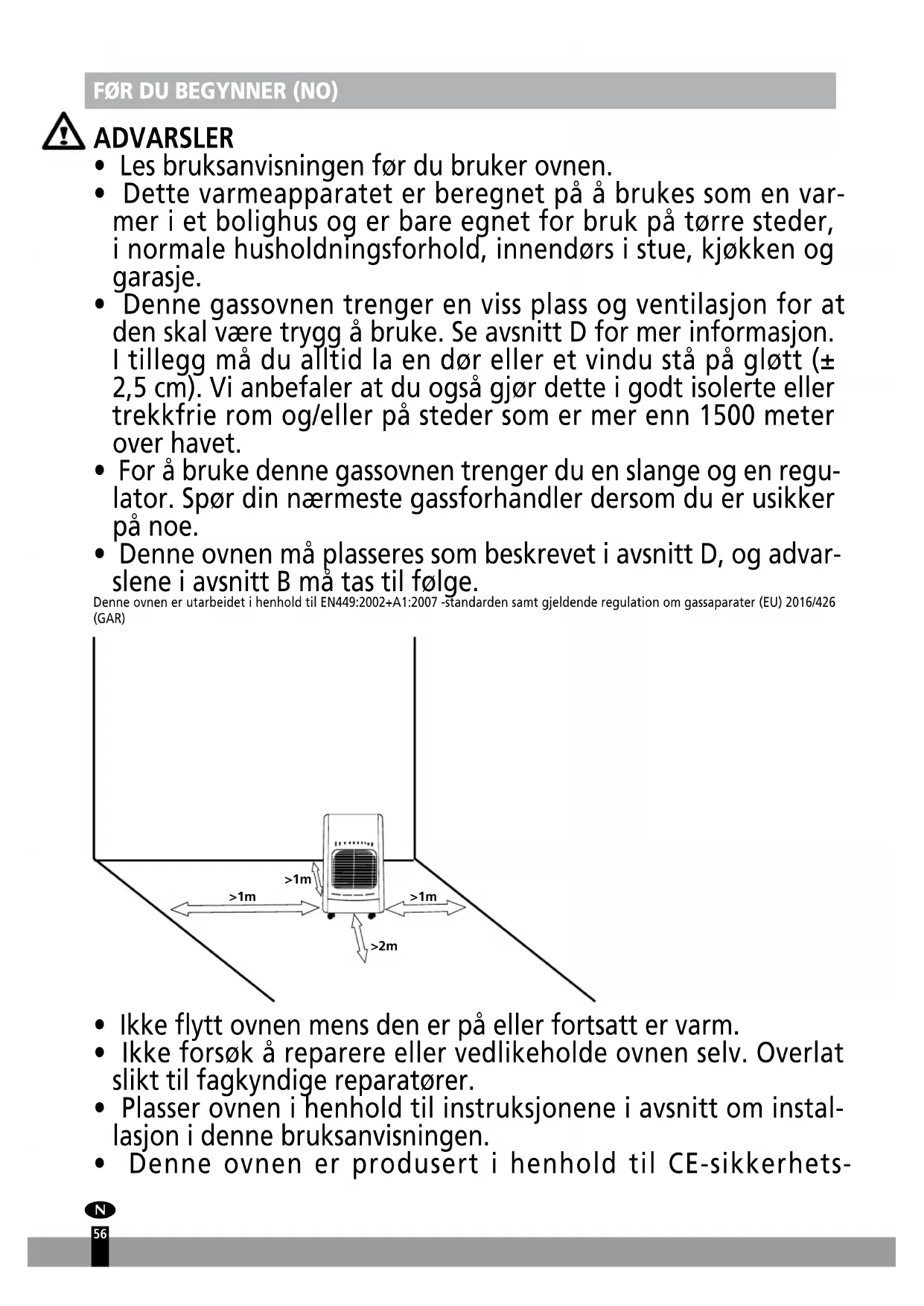

• Les bruksanvisningen før du bruker ovnen.
• Dette varmeapparatet er beregnet på å brukes som en varmer i et bolighus og er bare egnet for bruk på tørre steder, i normale husholdningsforhold, innendørs i stue, kjøkken og garasje. Denne gassovnen trenger en viss plass og ventilasjon for at den skal være trygg å bruke. Se avsnitt D for mer informasjon. I tillegg må du alltid la en dør eller et vindu stå på gløtt (± 2,5 cm). Vi anbefaler at du også gjør dette i godt isolerte eller trekkfrie rom og/eller på steder som er mer enn 1500 meter over havet.
• For å bruke denne gassovnen trenger du en slange og en regulator. Spør din nærmeste gassforhandler dersom du er usikker på noe.
• Denne ovnen må plasseres som beskrevet i avsnitt D, og advarslene i avsnitt B må tas til følge.

Denne ovnen er utarbeidet i henhold til EN449:2002+A1:2007 -standarden samt gjeldende regulering om gassapparater (EU) 2016/426 (GAR).

• Ikke flytt ovnen mens den er på eller fortsatt er varm.
• Ikke forsøk å reparere eller vedlikeholde ovnen selv. Overlat slikt til fagkyndige reparatører.
• Plasser ovnen i henhold til instruksjonene i avsnittet om installasjon i bruksanvisningen. Denne ovnen er produsert i henhold til CE-sikkerhetsstandardene.

Likevel bør ovnen, i likhet med alle andre oppvarmingsapparater, brukes med varsomhet.

• Ikke anse denne ovnen som sentralfyring. Denne ovnen er kun laget for å avgi tilleggsvarme.
• Apparatet må ikke plasseres rett under en stikkontakt.
• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, kun dersom de får tilsyn eller instruksjoner om hvordan man bruker produktet på en sikker måte og forstår eventuelle farer.
• Ikke bruk på bad, soverom, kjeller eller i høye bygninger.
• Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.
• Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. Gassrørlengde < 1 meter, 8 - 10mm
• Barn under 3 år skal holdes unna med mindre de er under kontinuerlig tilsyn. Barn mellom 3 og 8 år skal bare slå apparatet på eller av, forutsatt at det er plassert eller installert i sin tiltenkte, normale driftsposisjon og at barna får tilsyn eller har fått instruksjon i bruk av apparatet på en trygg måte, og forstår farene som er involvert.
• Barn fra 3 år og mindre enn 8 år skal ikke plugge inn, regulere eller rengjøre apparatet eller utføre brukervedlikehold.

SIKKERHETSTIPS 1

• Hvis varmeren er for nær brennbare materialer, risikerer du brann.
• FORSIKTIG - Noen deler av dette produktet kan være veldig varme og forårsake brannskader. Spesiell oppmerksomhet må gis der barn og sårbare mennesker er til stede.
• Ikke bytt gassbeholderen eller gjør i stand ovnen mens den er på eller fortsatt er varm.
• Ikke stikk hender, fingre eller gjenstander inn i ovnens åpninger.
• Se til at personer og dyr holder trygg avstand fra varmeelementet for å unngå skader og brann.
• Vernet på dette apparatet er ment til å forhindre risiko for brann eller brannskader, og ingen del av den skal fjernes permanent. DEN GIR IKKE FULL BESKYTTELSE FOR SMÅ BARN ELLER SPEDBARN. Lukk ventilen på gassbeholderen etter bruk.
• Sov aldri med ovn på.
• Følg instruksene i bruksanvisningen dersom du skal spore en gasslekkasje.
• Henvisning til gjeldende landsinstallasjonsforskrifter: Kontroller dine lokale nasjonale installasjonsforskrifter som gjelder. Bare installer varmeren når den overholder nasjonale forskrifter, lover og standarder.
• Bruk denne ovn kun på tørre, støvfrie steder. Ikke for bruk i fritidskjøretøy som campingvogner og bobiler.
• Bruk kun en korrekt lavtrykksregulator i samsvar med EN16129-standarden. Opplysninger om utgangstrykk: se merkeskilt. Ikke flytt apparatet når det er i bruk, støt og slag kan aktivere sikkerhetsenheten. Ta kontakt med din nærmeste forhandler dersom du lurer på noe.
• Bruk alltid godkjent lavtrykksregulator som passer til ovnen. Ta kontakt med din nærmeste forhandler dersom du lurer på noe.
• Bruk ovn kun i godt ventilerte rom slik at gassene som oppstår ved tenning blir blandet ut med frisk luft.
• Bruk aldri ovn på steder der det kan forekomme skadelige gasser eller damper (som for eksempel eksos eller malingsdunst).
• Plasser ovnen i trygg avstand fra brennbare materialer for å redusere brannfaren.
• Av sikkerhetsmessige årsaker må du være ekstra oppmerksom når det befinner seg barn i nærheten av ovnen, akkurat som med alle andre varmeapparater. Pass på at barn alltid er oppmerksomme på at det er en påskrudd ovn i nærheten. For å unngå overoppheting må apparatet aldri tildekkes.
• Ikke bruk dette produktet i umiddelbar nærhet av badekar, dusj eller svømmebasseng.
• Brannsgitteret på denne ovnen skal hindre direkte tilkomst til varmeelementene og må være riktig installert når ovnen er i bruk.
• Rengjøring og vedlikehold skal aldri utføres av barn uten tilsyn.

Ta varmeovnen forsiktig ut av esken og gå over innholdet. I tillegg til selve ovnen, skal esken også inneholde: bruksanvisning til gassovnen. Fjern all ytterligere emballasje og sjekk om det finnes noen skader på ovnen. Søk kvalifisert hjelp dersom du er usikker på noe angående ovnen. Legg all emballasje utenfor små barns rekkevidde. - Monter varmeren som nevnt på BILDE 2 til BILDE 8, på de første sidene i denne bruksanvisningen. - Les nøye gjennom følgende før du kobler til lavtrykksregulatoren: Gassovnen skal kun tennes med Propan-butan fra en gassbeholder som veier maksimalt 15 kg. Koble til lavtrykksregulatoren med en fast kalibrering på maksimalt 30 mbar, som i henhold til EN16129. Slangen skal være i henhold til nasjonale standarder. For at slangen skal være riktig koblet til, skal den festes med metallslangeklemmer i riktig størrelse. Følg bruksanvisningen som følger med lavtrykksregulatoren for å koble den riktig til ovnen. - Tre slangeklemmene på slangen. Fest slangen til gasskranen på lavtrykksregulatoren og gasskranen på kanten av ovnen. Stram slangeklemmene godt til med et skrujern, men ikke så hardt at du skader koblingene eller andre deler. Se til at gassbeholderen er lukket og at det ikke er noen åpne flammer i nærheten før du kobler lavtrykksregulatoren til gassbeholderen. Koble til lavtrykksregulatoren som angitt i bruksanvisningen som følger med regulatoren. Kontroller at det ikke er gasslekkasjer. Se avsnitt F - Sett gassbeholderen inn i gassbeholderkammeret. Se til at slangen ikke vris eller kommer i klem og ikke ligger inntil noen av de varme delene av ovnen. - Fest det bakre gassbeholderdekselet over kammeret ved å sette de to festekrokene inn i de passende hullene i kabinettet.

1. Brenner effekt regulator
2. Gass Hovedventil
3. Gasslange
4. Gasstrykkregulatoren
5. Beskyttelsesdeksel
6. Gassbeholdere

I tillegg

For å erstatte gassbeholderen må du kontrollere at gassbeholderen er stengt (følg bruksanvisningen som følger med lavtrykksregulatoren). La gassvarmeren kjøle ned først og sørg for at det ikke er åpne ild eller varme kilder i det området du arbeider med. - Det anbefales også at pakningsforseglingene til regulatoren og den fleksible gummislangen kontrolleres for å fastslå tilstanden. Hvis du er i tvil om tilstanden til slangen eller selene, må du erstatte dem. Pass på at du ikke skader forbindelsen eller andre komponenter; - Ikke snu gassbeholderen opp ned for å få full bruk av innholdet. Dette kan frigjøre flytende rester som er igjen i beholderen som skader varmeren uopprettelig; - For frakobling eller tilkobling av lavtrykksregulatoren, følg alltid bruksanvisningen som følger med regulatoren; - Produsenten er ikke ansvarlig for skade hvis oppmerksomheten ikke er betalt til punktene som er beskrevet ovenfor. - Ikke vri det fleksible slangen eller slangen.

Kontroller og rengjør filteret til regulatoren

Slipp ut litt gass (utendørs) fra gassbeholderen. Dette vil blåse ut eventuelle støvpartikler og urenheter slik at de ikke kommer inn i trykkregulatoren eller enheten.

• Hver gang gassflasker eller gassrør er tilkoblet: utfør alltid en lekkasjetest med såpevann - se kapittel om gasslekkasje.

Symptom:

ingen ild / ingen tenning på vinteren (temp. < 7°C)

Løsning:

Sjekk om det brukes butan eller propan: ved temperaturer under 7°C vil butan brenne stadig dårligere fordi det blir væske. Ved bruk av LPG (= blanding av propan/butan) vil det ofte hjelpe å riste litt på gassflasken.

Bruk kun en korrekt lavtrykksregulator. Utgangstrykkdetaljer: se karakter-etiketten. Ikke flytt apparatet når det er i bruk, støt og slag kan aktivere sikkerhetsenheten. Vri ikke det fleksible røret eller slangen.

Etter 20-40 sekunder: knappen 5 kan slippes (hold den i posisjon 1). Hvis pilotflammen forsvinner: gjenta prosedyren. Spesielt med en ny gassflaske ELLER når varmeren ikke brukes på et par dager, må denne prosedyren gjentas et par ganger fordi gassen må strømme fra gassflasken gjennom gassrøret mot pilotflammen først!

Etter at knappen (1) er sluppet: Kan knappen nå dreies til ønsket varmeposisjon: (2) medium varme eller (3) maksimal varme.

1: minimum 2: medium 3: maksimal 4: tenning 5: reguleringsknapp

Slipp bryteren opp og skru den i ønsket posisjon:

• Lukk gassbeholderen (ifølge bruksanvisningene som følger med lavtrykksregulatoren) for å skru AV.
• Ikke hold nede reguleringsbryteren i lenger enn 40 sekunder.
• Flytt aldri ovnen når den er på og/eller varm.

SLIK SPØR DU GASSLEKKASJER

Følg denne punktlisten dersom du tror det har oppstått en gasslekkasje.

• Lukk gassbeholderen (i følge bruksanvisningen som følger med regulatoren).
• Slukk alle åpne flammer. Sørg for god luftsirkulasjon ved å åpne vinduer.
• Skru av alle elektriske innretninger, som for eksempel lamper. Fyll en bøtte med såpevann.
• Åpne gassbeholderen (i følge bruksanvisningen som følger med regulatoren).
• Stryk såpevann over alle koblinger og pakninger på gasskretsen.
• Dersom det har oppstått en gasslekkasje, vil vannet boble der det lekker.
• Lukk gassbeholderen (i følge bruksanvisningen som følger med regulatoren) dersom du finner en lekkasje. Stram koblingene og metallringene ved koblingspunktet som lekker.
• Åpne gassbeholderen (i følge bruksanvisningen som følger med regulatoren) og gjenta punkt 7-10.

Søk fagkyndig hjelp dersom ovnen fortsatt lekker gass.

SIKKERHETSTIPS 2

• Plasser alltid varmeapparatet mot midten av rommet.
• Aldri flytt varmeren når den brenner.
• Hindre mennesker, spesielt små barn og eldre mennesker, fra å berøre svært varme overflater.
• Aldri tørk klær på gassvarmeren.
• Hold alle brennbare materialer minst 1 meter unna ovnen.
• Bruk aldri en gassvarmer på badet, soverommet, mobilhus, høyhus eller campingvogn. Giftige gasser kan forårsake alvorlige helseproblemer i disse situasjonene.
• Aldri bruk eller oppbevar løsemidler og spraybokser nær en gassvarmer, selv om varmeapparatet er slått av.
• Kast aldri søppel som sigarettsneiper i en gassbrann - dette kan påvirke forbrenningen og produsere farlige miljøgifter.
• Sørg for at rom som inneholder gassvarmer er godt ventilert.
• Hold områder rundt ovnen uten papirer, søppel og andre brennbare gjenstander.
• Sett ovnen på et jevnt, hardt, ikke-brennbart underlag. Hold den unna tepper, sengetøy, gardiner, bord eller benkeplater.
• Slå av varmeapparatet hvis du forlater området, og aldri forlat en varmeovn på mens du sover eller hvis du drar hjemmefra.
• Bruk alltid spesifisert eller standard ledning, støpsel og stikkontakt, og beskytt dem alltid mot fuktighet eller vann.
• Slå alltid av gassventilen og ta ut støpselet etter bruk.
• Forsikre deg alltid om at du faktisk ser enheten når du ønsker å slå den på. Aldri bruk utstyr som en timer, programmerbar bryter eller andre lignende enheter (inkludert apper) som automatisk skrur enheten på, ettersom dette kan forårsake brann!

SLIK RENGJØR OG VEDLIKEHOLDER DU OVNEN

Før rengjøring, slå av gassvarmeren og vent til den er helt avkjølt. Vask ovnen utvendig med en myk, fuktig klut med vann og flytende vaskemiddel. Bruk aldri skrubber eller slipemidler. Ikke bruk kun vann, brannfarlige rensemidler eller skuremidler.

• Kontroller sikkerhetssystemet for oksygentømming. Fjern eventuelle ansamlinger av støv eller lo uten å skade brenneren eller slangen.
• Kontroller gummislangen regelmessig. Kontroller også pakningen på lavtrykksregulatoren hver gang du bytter gassbeholder. Pass på at du ikke skader den skjøre overflaten til brenneren, koblingene og gasslangene, regulatoren og de andre delene av gasskretsen.
• Det anbefales at du får gassovnen kontrollert av en fagkyndig person en gang i året. Vennligst følg instruksjonene i avsnitt H dersom gassovnen ikke er i bruk over en lengre tidsperiode.

SLUTT PÅ LIV OG OPPBEVARINGSANVISNINGER

Koble gassbeholderen fra gassovnen. Legg gassbeholderen i et godt ventilert rom. Plasser den langt unna lettantennelige, eksplosive eller varme materialer, og aller helst utenfor hjemmet. Oppbevar den dessuten aldri i kjelleren eller på loftet. Gassovnen bør oppbevares på et tørt sted og beskyttes mot støv (helst i den originale emballasjen). - Dersom det blir bestemt at gassovnen ikke skal brukes mer, anbefales det at ovnen kobles fra gassbeholderen. - Kutt dessuten gummislangen. Se til at alle farlige deler er fjernet dersom barn leker med ovnen.

Kast aldri ikke-nedbrytbare gjenstander i naturen. Kvitt deg med dem i henhold til gjeldende lovgivning. Når ovnen ikke skal brukes mer og er klar til å kastes, må den ikke kastes som vanlig avfall. Lever den inn hos ditt nærmeste ressursselskap eller resirkuleringssenter, eller til en forhandler som tar imot kasserte varer. Dersom du kaster husholdningsapparater separat, avverger du negative konsekvenser for miljø og helse som forårsakes av upassende avfallsplassering, og lar bestanddelsmaterialene bli gjenvunnet slik at våre naturlige ressurser blir skånet.

Produktet er merket med en søppelbøtte med hjul og kryss over, som en påminnelse om at husholdningsapparater bør kastes separat.

• Vi avslår uttrykkelig alle andre krav om skadeserstatning, inklusive krav om utilsiktet skade.
• Reparasjon eller utskiftning av komponenter i garantiperioden vil ikke føre til noen forlengelse av garantien.
• Garantien bortfaller hvis det er gjort endringer, montert deler som ikke er originaldeler eller utført reparasjoner av tredjeparter.
• Komponenter utsatt for normal slitasje, som for eksempel filtre, batterier, pærer eller varmeelementer, er ikke dekket av garantien.
• Garantien er kun gyldig hvis du fremlegger den originale fakturaen for kjøpet og hvis det ikke er blitt utført noen endringer.
• Garantien er ikke gyldig for skade oppstått gjennom skjødesløshet eller handlinger som strider mot anvisningene i denne instruksjonsbrosjyren.
• Transportkostnader og risikoer forbundet med transport av apparatet og dets komponenter skal alltid være kjøpers ansvar.
• Skade forårsaket av bruken av uegnede deler dekkes ikke av garantien.

For å unngå unødvendige utgifter, anbefaler vi at du alltid først leser bruksanvisningene meget nøye. Ta apparatet med deg til forhandleren for reparasjon hvis du ikke finner noen løsning i disse bruksanvisningene.
