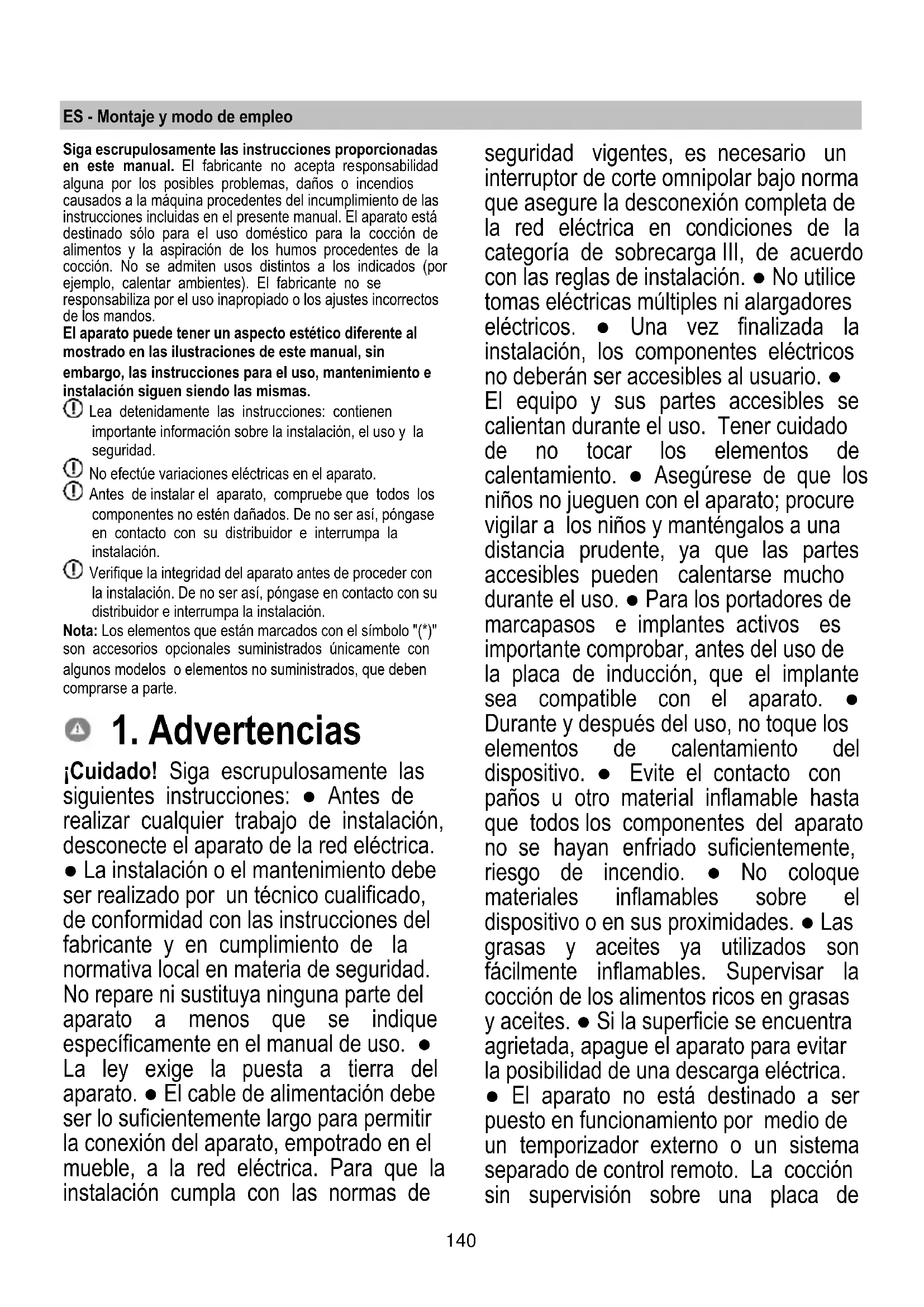

¡Cuidado! Siga escrupulosamente las siguientes instrucciones: ● Antes de realizar cualquier trabajo de instalación, desconecte el aparato de la red eléctrica. ● La instalación o el mantenimiento debe ser realizado por un técnico cualificado, de conformidad con las instrucciones del fabricante y en cumplimiento de la normativa local en materia de seguridad. No repare ni sustituya ninguna parte del aparato a menos que se indique específicamente en el manual de uso. ● La ley exige la puesta a tierra del aparato. ● El cable de alimentación debe ser lo suficientemente largo para permitir la conexión del aparato, empotrado en el mueble, a la red eléctrica. Para que la instalación cumpla con las normas de seguridad vigentes, es necesario un interruptor de corte omnipolar bajo norma que asegure la desconexión completa de la red eléctrica en condiciones de la categoría de sobrecarga III, de acuerdo con las reglas de instalación. ● No utilice tomas eléctricas múltiples ni alargadores eléctricos. ● Una vez finalizada la instalación, los componentes eléctricos no deberán ser accesibles al usuario. ● El equipo y sus partes accesibles se calientan durante el uso. Tener cuidado de no tocar los elementos de calentamiento. ● Asegúrese de que los niños no jueguen con el aparato; procure vigilar a los niños y manténgalos a una distancia prudente, ya que las partes accesibles pueden calentarse mucho durante el uso. ● Para los portadores de marcapasos e implantes activos es importante comprobar, antes del uso de la placa de inducción, que el implante sea compatible con el aparato. ● Durante y después del uso, no toque los elementos de calentamiento del dispositivo. ● Evite el contacto con paños u otro material inflamable hasta que todos los componentes del aparato no se hayan enfriado suficientemente, riesgo de incendio. ● No coloque materiales inflamables sobre el dispositivo o en sus proximidades. ● Las grasas y aceites ya utilizados son fácilmente inflamables. Supervisar la cocción de los alimentos ricos en grasas y aceites. ● Si la superficie se encuentra agrietada, apague el aparato para evitar la posibilidad de una descarga eléctrica. ● El aparato no está destinado a ser puesto en funcionamiento por medio de un temporizador externo o un sistema separado de control remoto. La cocción sin supervisión sobre una placa de141 cocción con aceite o grasa puede ser peligrosa y causar incendios. ● El proceso de cocción debe ser supervisado. Un proceso de cocción a corto plazo debe ser supervisado continuamente. ● NUNCA intente apagar el fuego con agua. En su lugar, apague el aparato y use por ejemplo una tapa o una manta ignífuga para sofocar las llamas. Peligro de incendio: no coloque objetos sobre las superficies de cocción. ● No utilice limpiadores de vapor, riesgo de descargas eléctricas. ● No coloque objetos metálicos, tales como cuchillos, tenedores, cucharas y tapas, sobre la superficie de la placa de cocción ya que podrían sobrecalentarse. ● Antes de conectar el aparato a la red eléctrica: verifique la placa de datos (montada en la parte inferior del aparato) para cerciorarse de que el voltaje y la potencia se correspondan con aquellos de la red eléctrica y que el enchufe sea adecuado. En caso de duda, póngase en contacto con un electricista cualificado. Importante: ● Después de su uso, apague la placa de cocción por medio de su dispositivo de control sin tener en cuenta el detector de ollas. ● Evite derrames de líquidos, por lo tanto, para hervir o calentar líquidos, disminuya el suministro de calor. ● No deje los elementos de calentamiento encendidos con ollas o sartenes vacías o sin recipientes. ● Una vez que haya terminado de cocinar, apague la zona de cocción correspondiente. ● Para la cocción nunca use hojas de papel de aluminio , y nunca coloque directamente productos embalados con aluminio. ● El aluminio fundiría y dañaría irreparablemente su aparato. ● Nunca caliente latas o tarros de lata de alimentos sin haberlas abierto previamente: ¡podrían explotar! Esta advertencia aplica para todos los otros tipos de placas de cocción. ● El empleo de una potencia elevada tal como la función Booster no es adapta para el calentamiento de algunos líquidos, como por ejemplo el aceite para freír. El calor excesivo puede ser peligroso. En estos casos se recomienda usar una potencia más baja. ● Los recipientes deben ser colocados directamente sobre la placa de cocción y deben estar centrados. Bajo ninguna circunstancia coloque otros objetos entre la olla y la placa de cocción. ● En situaciones de altas temperaturas, el aparato disminuye automáticamente el nivel de potencia de las zonas de cocción. ● Antes de cualquier operación de limpieza o mantenimiento, desconecte el aparato de la red eléctrica quitando el enchufe o desconectando el interruptor general de la habitación. ● Para todas las operaciones de instalación y mantenimiento es preciso usar guantes de trabajo. ● El aparato puede ser utilizado por niños a partir de los 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a condición de que estén bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de forma segura y la comprensión de los peligros relacionados con el mismo. ● Asegúrese de que los niños no jueguen con el aparato. ● Las operaciones de limpieza y mantenimiento no deben ser llevadas a cabo por niños sin ninguna supervisión. ● El local debe disponer de suficiente ventilación, cuando el aparato es utilizado contemporáneamente con otros aparatos de combustión de gases u otros combustibles. ● El aparato debe142 limpiarse con frecuencia tanto interna como externamente (AL MENOS UNA VEZ AL MES), respete de todos modos cuanto expresamente indicado en las instrucciones de mantenimiento. ● La inobservancia de las normas de limpieza del aparato y de la sustitución y limpieza de los filtros causa riesgos de incendios. ● Está terminantemente prohibida la cocción flambé. ● El empleo de llamas libres es perjudicial para los filtros y puede originar incendios, por lo tanto, se debe evitar en cualquier circunstancia. ● Se recomienda mantener constantemente bajo control la cocción de alimentos por fritura, para evitar que el aceite recalentado arda. ● ¡CUIDADO!: Durante el funcionamiento de la placa de cocción, las partes accesibles del aparato pueden calentarse considerablemente. ● ¡Cuidado! No conecte el aparato a la red eléctrica antes de haber terminado la instalación por completo. ● En lo que respecta a las medidas técnicas y de seguridad que deben adoptarse para la evacuación de los humos, aténgase estrictamente a lo previsto en los reglamentos de las autoridades locales competentes. ● El aire aspirado no debe encauzarse en una tubería que se utiliza para la evacuación de los humos producidos por el aparato de combustión de gas o de otros combustibles. ● ¡No utilice nunca el aparato sin la rejilla montada correctamente! ● Utilice solo los tornillos de fijación suministrados con el aparato para la instalación o, si no se suministran , compre el tipo de tornillos adecuado. Utilice tornillos de longitud correcta tal como especificado en la Guía de instalación. ● Cuando este aparato y otros aparatos alimentados con una energía que no sea electricidad están en funcionamiento contemporáneamente, la presión negativa en la habitación no debe superar 4 Pa (4 × 10-5 bar). ● Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, asegúrese de que éste permanezca junto con el producto. Este aparato cumple los requisitos de la Directiva Europea 2012/19/CE, sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Asegurándose de que este producto se deseche correctamente, el usuario ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud. El símbolo en el producto o en la documentación adjunta indica que este producto no debe ser tratado como un desecho doméstico, sino que debe ser llevado a un punto de recolección adecuado para el reciclaje de aparatos eléctricos y electrónicos. Para la eliminación del producto siga las normativas locales para la eliminación de residuos. Para obtener más información sobre el tratamiento, la recuperación y el reciclaje de este producto, póngase en contacto con las autoridades locales, el servicio de recolección de residuos domésticos o con la tienda donde se ha comprado el producto. Aparato diseñado, probado y fabricado de acuerdo con las normativas sobre:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Recomendaciones para la correcta utilización con el fin de limitar el impacto sobre el medio ambiente: Cuando empiece a cocinar, encienda el aparato a la velocidad mínima, dejándolo encendido unos minutos incluso después de terminar de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, accionado la función booster solamente en los casos extremos. Para que el sistema de reducción de olores, se mantenga eficiente, es preciso sustituir, cuando fuera necesario, el/los filtros de carbón. Para que el filtro de grasa se mantenga eficiente, es preciso limpiarlo cuando fuera necesario. Para optimizar la eficiencia y reducir al mínimo el ruido, utilice el diámetro máximo del sistema de canalización que figura en este manual.143

Uso de la placa de cocción El sistema de cocción por inducción se basa en el fenómeno físico de la inducción magnética. La característica fundamental de este sistema es la transferencia directa de energía del generador a la olla. Beneficios: Comparada con las placas de cocción eléctricas, su placa de inducción es: - Más segura: menor temperatura sobre la superficie del vidrio. - Más rápida: tiempos menores de calentamiento de alimentos. - Más precisa: la placa reacciona inmediatamente a los mandos - Más eficiente: el 90% de la energía absorbida se trasforma en calor. Además, una vez que se retira la olla de la placa, la transmisión de calor se interrumpe de inmediato, evitando así pérdidas innecesarias de calor.

2.1 Recipientes para la cocción

Utilice solo ollas con el símbolo Importante: para evitar daños permanentes en la superficie de la placa, no utilice: - recipientes con fondo que no sea perfectamente plano. - recipientes de metal con una base esmaltada. - recipientes con una base rugosa, para evitar rayar la superficie de la placa. - nunca coloque ollas o sartenes calientes sobre la superficie del panel de control de la placa

2.1.1 Recipientes ya existentes

La cocción por inducción utiliza el magnetismo para generar calor. Por tanto, los recipientes deben tener hierro. Se puede comprobar si el material de la olla es magnético con un simple imán. Las ollas no son adecuadas si no se detectan magnéticamente.

2.1.2 Diámetros del fondo de olla recomendados

IMPORTANTE: si las ollas no tienen las dimensiones adecuadas, las zonas de cocción no se encienden. Para ver el diámetro m ínimo d e la olla a utilizar en cada zona individu al, consulte la parte ilustrada de e ste manu al.

2.2 Ahorro energético

Para obtener mejores resultados se recomienda: - Usar ollas y sartenes cuyo diámetro del fondo sea igual al de la zona de cocción. - Use únicamente ollas y sartenes con fondos planos. - Siempre que sea posible, mantenga la tapa sobre las ollas durante la cocción - Cocine verduras, patatas, etc. en una pequeña cantidad de agua para reducir el tiempo de cocción. - El uso de ollas a presión reduce aún más el consumo de energía y el tiempo de cocción - Coloque la olla en el centro de la zona de cocción dibujada en la placa. Empleo del aspiradorEl sistema de aspiración puede ser utilizado en la versión aspirante de evacuación externa o bien en la versión filtrante de recirculación interior. Versión aspirante Fig.7 Los vapores se expulsan al exterior a través de una serie de tuberías (deben comprarse a parte) fijadas a la brida de empalme incluida en el suministro. El diámetro del tubo de descarga debe ser igual al diámetro del aro de empalme: - en caso de salida rectangular 222 x 89 mm - en caso de salida redonda Ø 150 mm (*) Para más información véase la página correspondiente a los accesorios de la versión aspirante en la parte ilustrada de este manual. Fig.7c Empalme el producto en tuberías o agujeros de descarga en la pared con diámetro equivalente al de la salida de aire (brida de empalme). El empleo de tuberías y agujeros de descarga en la pared con diámetro inferior conllevará una disminución en términos de rendimiento de aspiración y un aumento drástico del ruido. Por lo tanto no se acepta responsabilidad alguna por ello. Usar un conducto lo más corto posible. Usar un conducto con la menor cantidad de codos posibles (ángulo máximo del codo 90°). Evitar cambios bruscos de sección del conducto Versión filtrante Fig. 8 El aire aspirado se filtra a través de filtros específicos para grasas y filtros para olores, antes de ser reintroducido en la habitación. El producto se entrega equipado con todo lo que se necesita para una instalación estándar con la salida de aire en la parte frontal del zócalo del mueble. Para más información véase la página correspondiente a los accesorios de la versión filtrante (en la parte ilustrada de este manual). Fig. 13b Consulte los sitios web www.elica.com y www.shop.elica.com para verificar la gama completa de los juegos disponibles, para poder realizar distintas instalaciones tanto en versión filtrante como aspirante.144

● La instalación, ya sea eléctrica o mecánica, debe ser llevada a cabo por personal especializado. El aparato está diseñado para ser empotrado en una encimera de 2-6 cm de espesor, en caso de instalación TOP; 2,5-6 cm en caso de instalación FLUSH. La distancia mínima entre la placa de cocción y la pared debe ser de al menos 5 cm en el frente, al menos 4 cm en el lateral y al menos 50 cm de las unidades de la pared superior. NB = Las distancias recomendadas son indicativas: al diseñar los espacios, siga las indicaciones del fabricante de la cocina.

3.1 Conexión eléctrica

Fig. 3 ● Desconecte el aparato de la red eléctrica. ● La instalación debe ser realizada por personal profesionalmente cualificado y con conocimiento de las normas vigentes en materia de instalación y seguridad. ● El fabricante declina cualquier responsabilidad sobre las personas, animales o cosas, en caso de incumplimiento de las instrucciones proporcionadas en el presente capítulo. ● El cable de alimentación debe ser lo suficientemente largo para permitir el desmontaje de la placa de cocción de la encimera. ● Asegúrese de que la potencia indicada en la placa de datos, montada en la parte inferior del aparato, corresponda a la del local en el que se va instalar. ● No utilice cables de extensión. ● El cable eléctrico de puesta a tierra debe ser 2 cm más largo que los otros cables. ● Si el electrodoméstico no está equipado con cable de alimentación, utilice uno con sección mínima de los conductores igual a 2,5 mm2 para voltajes de hasta 7200 vatios; mientras que para voltajes superiores deben ser de 4 mm2. ● En ningún momento el cable debe alcanzar una temperatura de 50°C por encima de la temperatura ambiente. ● El aparato está destinado a estar conectado permanentemente a la red eléctrica.

● ¡Cuidado! Antes de volver a conectar el circuito a la red eléctrica y verificar su correcto funcionamiento, siempre compruebe que el cable de la red haya sido correctamente instalado. ● ¡Cuidado! La sustitución del cable de interconexión debe ser realizada por el servicio de asistencia técnica autorizado o por una persona con una cualificación similar. Nota: el producto cuenta con una función Power Limitator que permite programar un umbral de absorción máximo kw El ajuste debe realizarse cuando se lleva a cabo la conexión del producto a la red eléctrica o en el momento de la reconexión de la red eléctrica misma (en los 2 minutos sucesivos). Para la secuencia de ajuste del Power Limitation consulte la sección Funcionamiento de este manual.145

Antes de iniciar la instalación:

• Después de desembalar el producto verifique que no se haya dañado durante el transporte y en caso de problemas, contacte con el distribuidor o el Servicio de Atención al Cliente, antes de proceder a la instalación.

• Asegúrese de que el producto comprado sea de un tamaño adecuado para la zona de instalación escogida.

• Asegúrese de que en el interior del embalaje no haya (por motivos de transporte) materiales de embalaje (tales como bolsas con tornillos, garantías, etc.) que, en su caso, deberán ser quitados y guardados.

• Verifique también que cerca de la zona de instalación se encuentre disponible una toma de corriente Preparación del mueble para el empotrado: - El producto no puede ser instalado encima de dispositivos de refrigeración, lavavajillas, estufas, hornos, lavadoras o secadoras. - Realice todos los trabajos de corte del mueble antes de montar la placa de cocción y elimine cuidadosamente las virutas o los residuos de aserrín. IMPORTANTE: utilizar un adhesivo de sellado de un componente (S), que tenga una resistencia a la temperatura de hasta 250°; antes de la instalación, las superficies que se van a pegar deben limpiarse cuidadosamente eliminando cualquier sustancia que pueda comprometer su adhesión (por ejemplo: agentes desmoldeantes, conservantes, grasas, aceites, polvo, residuos de adhesivos antiguos, etc.); el adhesivo se debe distribuir uniformemente en todo el perímetro del marco; después del encolado, déje secar el adhesivo durante unas 24 horas. Fig. 1b ¡Cuidado! La falta de montaje de tornillos y elementos de fijación según lo indicado en estas instrucciones puede comportar riesgos de naturaleza eléctrica. Nota: para una correcta instalación del producto es recomendable aplicar en los conductos un adhesivo con las siguientes características: - film elástico de PVC suave, con adhesivo a base de acrilato - que cumpla la normativa DIN EN 60454 - retardante de llama - resistencia excelente al envejecimiento - resistencia a los cambios de temperatura - se puede utilizar con bajos valores de temperatura146

1. ON/OFF de la placa de cocción/ aspirador para

2. Indicador posición zona de cocción

3. Selección zona de cocción

Aumento/Disminución Power Level

4. Activación Temperature Manager

5. Botones aspirador

6. Selección aspirador

Aumento/Disminución velocidad (potencia) de aspiración

7. Activación funciones automáticas

Reset saturación filtros

Aumento/Disminución tiempo Timer

12. Visualización velocidad (potencia) de aspiración

13. Indicador zona de cocción

14. Indicador aspirador

17. Indicador asistencia filtros

18. Indicador función de aspiración automática

19. Indicador timer activo

20. Indicador Bridge activo

21. Indicador funcionamiento con SNAP147

EMPLEO DE LA PLACA DE COCCIÓN Antes de iniciar: Todas las funciones de esta placa de cocción están diseñadas para cumplir con las más estrictas normas de seguridad. Por esta razón:

• Algunas funciones no se activan, o bien se desactivan automáticamente en ausencia de ollas sobre la zona de cocción o cuando están colocadas de manera incorrecta.

• En otros casos, las funciones activadas se desactivan automáticamente después de pocos segundos cuando la función seleccionada requiere un ajuste adicional que no se da (por ejemplo: “Encender la placa de cocción” sin “Seleccionar la zona de cocción” y la “Temperatura de ejercicio”, o bien la “Función Lock” o la “Timer”). ¡Cuidado! En caso (por ejemplo) de uso prolongado, el apagado de la zona de cocción puede no ser inmediato, debido a que se encuentra en una fase de enfriamiento; en el indicador de las zonas de cocción aparece el símbolo “ ” para indicar que se está ejecutando esta fase. Espere a que el indicador se apague antes de acercarse a la zona de cocción. Pantalla zona cocción En las pantallas correspondientes a las zonas de cocción, se indica:

Zona de cocción encendida

Función Temperature Manager activada

Función Child Lock activada

Características de la placa Safe Activation El producto se activa sólo con presencia de ollas en las zonas de cocción: el proceso de calentamiento no se activa o bien se interrumpe en caso de ausencia de ollas. Pot Detector El producto detecta de manera automática la presencia de ollas en las zonas de cocción. Safety Shut Down Por motivos de seguridad, cada zona de cocción cuenta con un tiempo de funcionamiento máximo que depende del nivel de potencia programado. Residual Heat Indicator Con el apagado de una o más zonas de cocción, la presencia de calor residual es indicada a través de una señal visual específica en la pantalla de la zona correspondiente, mediante el símbolo “ ” .

Funcionamiento Nota: Para activar una función cualquiera, es preciso activar previamente la zona que se desea utilizar Encendido Pulse (toque) ON/OFF placa de cocción/ aspirador El piloto se enciende para indicar que la placa de cocción/aspirador está lista para su uso Presione de nuevo para apagar Nota: Esta función es prioritaria sobre todas las demás. Selección de las zonas de cocción Toque (pulse la Barra de selección (3) correspondiente a la zona de cocción que se desee utilizar. 9 Power Level La placa está dotada de 9 niveles de potencia Toque y recorra con los dedos de modo prolongado la Barra de selección (3): hacia la derecha para aumentar el nivel de potencia; hacia la izquierda para disminuir el nivel de potencia;

Power Booster El producto cuenta con un nivel de potencia adicional (superior al nivel ), que permanece activo durante 10 minutos, sucesivamente la potencia regresa al nivel que se estaba usando anteriormente. Toque y recorra con los dedos de modo prolongado Barra de selección (3) (más allá del nivel ) y active el Power Booster El nivel Power Booster se muestra en el indicador de la zona seleccionada mediante el símbolo” ”148 Bridge Zones Las zonas de cocción gracias a la función Bridge, pueden funcionar en modalidad combinada creando una zona única con el mismo nivel de potencia. Esta función posibilita una cocción homogénea con fuentes y ollas de gran tamaño. Es posible utilizar en modalidad combinada, la zona de cocción frontal “Master” con la correspondiente en la parte posterior “Secundaria” (para comprobar cuáles son las zonas en las que está prevista esta función, consulte la parte ilustrada de este manual) Para activar la Función Bridge: - seleccione contemporáneamente las dos zonas de cocción que se desean utilizar - el indicador Bridge (20) de la zona de cocción “Secundaria” se ilumina “ ” - mediante la Barra de selección (3) de la zona de cocción “Master será posible programar el Nivel (Potencia) de ejercicio - para desactivar la Función Bridge es suficiente repetir el mismo procedimiento activación

Temperature Manager Temperature Manager es una función que permite programar la temperatura pre-programada, más apta, para obtener el tipo de resultado que desea (consulte la tabla Temperature Manager al final de este capítulo). Seleccione la zona de cocción deseada.

• Pulse una o más veces (4) para escoger el nivel más idóneo entre los disponibles:

• Consulte la tabla Temperature Manager al final de este capítulo.

• Pulse una vez más para apagar. En el indicador de la zona de cocción que está trabajando en Temperature Manager aparece el símbolo “ ”

Key Lock El Key Lock permite bloquear las programaciones de la placa, para impedir manipulaciones accidentales, dejando activas las funciones ya programadas. Activación:

• el LED colocado sobre el botón se enciende, para indicar la activación Repetir la operación para desactivar.

Child Lock La función Child Lock permite evitar que los niños puedan encender de manera accidental las zonas de cocción y la zona de aspiración, dado que desactiva cualquier función. La función Child Lock puede activarse sólo cuando el aparato encendido y las zonas de cocción (y zona aspirante) están apagadas. Activación:

• pulse y mantenga pulsadas contemporáneamente (9) y la (10), una señal acústica indica que la función está activa,y es visualizada una " " en los indicadores (13) y (14). Repetir la operación para desactivar. Timer La función Timer es una cuenta atrás que se puede programar, incluso simultáneamente, para cada zona de cocción (y en la zona aspirante). Una vez transcurrido el tiempo programado, las zonas de cocción (o la zona de aspiración) se apaga automáticamente y se emite una señal acústica de aviso para el usuario. Activación/Regulación de la función Timer para la placa de cocción

• Seleccione la zona de cocción (potencia ¹ 0).

• Pulse (8) para acceder a la función Timer

• Ajuste el tiempo de duración del Timer: pulse el selector , para aumentar el tiempo de apagado automático pulse el selector , para disminuir el tiempo de apagado automático149 Si fuera necesario, repita la operación para las otras zonas de cocción. Nota: Cada zona de cocción puede programarse con un Timer distinto; en el indicador (15) aparecerá, durante 10 segundos, la cuenta atrás de la última zona de cocción seleccionada, sucesivamente se visualizará la cuenta atrás con un tiempo inferior. Cuando el timer finaliza la cuenta atrás se emite una señal acústica (durante 2 minutos, o se interrumpe pulsando un botón cualquiera de la placa) , mientras que el indicador (15) parpadea, con el símbolo “ . ". Nota: al lato del indicador de la zona de cocción, con Timer en uso, aparece el símbolo (19)

Para el apagado del Timer:

• seleccione la zona de cocción

• programar el valor del timer a " " , mediante Nota: la función permanece activa si mientras tanto no se presionan otros botones. Egg Timer La función Egg Timer es una cuenta atrás independiente de las zonas de cocción (y de la zona aspirante). El Egg Timer se activa pulsando (8) . Nota : para el ajuste de la función Egg Timer siga el mismo procedimiento de la función Timer. Cuando el timer finaliza la cuenta atrás se emite una señal acústica (durante 2 minutos, o se interrumpe pulsando un botón cualquiera de la placa) , mientras que el indicador (15) parpadea, con el símbolo “ . ". Pausa La función Pausa permite suspender cualquier función activa en la placa, llevando a cero la potencia de cocción. Activación:

• se visualiza una " " en los indicadores (13).

Para desactivar la función: Nota : esta operación restaura las condiciones de la placa antes de la pausa

• en 10 segundos recorrer hacia la derecha con los dedos de modo prolongado la Barra de selección (3), relativa a la zona de cocción 2 (FIG.19); Nota : si la operación no es realizada en este tiempo la función pausa permanece activa. Nota: si después de 10 minutos, la Función Pausa no es desactivada, la placa se apaga automáticamente. Recall La función Recall permite recuperar todas las programaciones configuradas en la placa, en caso de apagado accidental. Activación:

• encienda de nuevo la placa dentro de 6 segundos desde el apagado

• pulse " " dentro de los otros 6 segundos sucesivos

Automatic Heat UP La función Automatic Heat UP permite llevar más rápidamente a régimen la potencia programada; con esta función tenemos la ventaja de tener una cocción más rápida, pero sin el riesgo de quemar los alimentos, porque la temperatura no sobrepasa la del nivel programado. Esta función está disponible para los niveles de potencia 1 -8

• pulse de modo prolongado, en la Barra de Selección (3), la potencia deseada

• se visualiza una " " en el indicador (13).

Power Limitation La función Power Limitation permite configurar el funcionamiento del producto limitando la absorción máxima. Nota : el ajuste debe realizarse estando la placa apagada, sin pulsar el botón , en el momento de la conexión de la placa de cocción a la red eléctrica misma, o de la reconexión de la red eléctrica, en los sucesivos 2 minutos . Para configurar el Power Limitation : - presionar y tener presionado de modo prolongado los botones , hasta la emisión de una breve señal acústica - recorrer contemporánemante en los slider FL y RL , de izquierda hacia la derecha, y mantener presionado de modo prolongado a nivel de las letras P, hasta la emisión de una breve señal acústica − la pantalla Timer (15) muestra los símbolos “CF6”, para indicar que es posible realizar la configuración150 − la pantalla de la zona FL muestra la configuración actual** 0 = 7,4 KW 1 = 4,5 KW ** por defecto el ajuste está programado en 7,4

- para cambiar la configuración del Power Limitation recorrer en el slider FL - de izquierda hacia la derecha, para aumentar los Kw - de derecha hacia la izquierda, para disminuir los

- para guardar la selección efectuada presionar tos botones , por 1 segundo; será emitida una señal acústica a para confirmar la realización de la configuración, y se sale de la función.

EMPLEO DEL ASPIRADOR

Encendido Pulse (toque) ON/OFF placa de cocción/ aspirador El piloto se enciende para indicar que la placa de cocción/aspirador está lista para su uso Presione de nuevo para apagar Nota: Esta función es prioritaria sobre todas las demás.

Encendido del aspirador: Toque (pulse) la Barra de selección (6) para activar el aspirador Velocidad (potencia) de aspiración: Toque y recorra con los dedos de modo prolongado la Barra de selección (6): hacia la derecha para aumentar la velocidad (potencia) de aspiración (0-10); hacia la izquierda para disminuir la velocidad (potencia) de aspiración (10-0); Timer Activación/Regulación de la función Timer para el aspirador

• Seleccione el aspirador (velocidad ¹ 0)

• Pulse (8) para acceder a la función Timer (desde cualquier velocidad)

• Ajuste el tiempo de duración del Timer: pulse el selector , para aumentar el tiempo de apagado automático pulse el selector , para disminuir el tiempo de apagado automático en el indicador (15) aparece la cuenta atrás, Nota: al lado del indicador del aspirador, con Timer en uso, aparece el símbolo (19) Cuando el timer finaliza la cuenta atrás se emite una señal acústica (durante 2 minutos, o se interrumpe pulsando un botón cualquiera de la placa) , mientras que el indicador (15) parpadea, con el símbolo “ . ". Para el apagado del Timer:

• seleccione la zona de cocción

• programar el valor del timer a " " , mediante Nota: la función permanece activa si mientras tanto no se presionan otros botones.

Indicador de saturación filtros La campana indica cuando es necesario llevar a cabo el mantenimiento de los filtros: Filtro grasas el LED “ ”(17) se enciende Filtro para olores de carbón activado el LED “ ”(17) parpadea

Reset saturación filtros Después de haber realizado el mantenimiento de los filtros (grasas y/o carbón activo) pulse de modo prolongado el botón

el LED “ ” se apaga, haciendo partir de nuevo conteo del indicador. Activación del indicador de saturación filtro para olores de carbón activado Este indicador generalmente está desactivado Para activarlo, proceder del modo siguiente: - encender la placa aspirante mediante ; - con motor de aspiración y zonas de cocción apagadas, presionar y mantener presionado ; - “ ” se enciende, luego se apaga, para indicar la activación.151 Desactivación del indicador de saturación filtro para olores de carbón activo repetir la operación arriba descrita para la activación “ ” parpadea, luego se apaga para indicar la desactivación.

Funcionamiento automático La campana se enciende a la velocidad más adecuada, adaptando la capacidad de aspiración al nivel máximo de cocción usado en las zonas de cocción. Cuando la placa de cocción es apagada, la campana adapta su velocidad de aspiración, disminuyéndola gradualmente, de modo de eliminar vapores y olores residuales. Para activar esta función: Pulse brevemente (7), el LED “ ” (18) se enciende para indicar que la campana está funcionando según esta modalidad..

Funcionamiento automático de la campana con SNAP

Para la conexión entre la campana y SNAP

consulte el manual entregado con SNAP

es una unidad de aspiración auxiliar capaz de funcionar junto a la campana. Para activar esta función: Pulse brevemente (7), el LED “ ”(18) y el LED “SNAP” (21) se iluminan para indicar que la campana está funcionando en esta modalidad. El aparato está elaborado para ser utilizado en combinación con un KIT sensor Window (no suministrado por el fabricante). Instalando el KIT sensor Window (solo en el caso de uso en modalidad ASPIRANTE), la aspiración del aire dejará de funcionar cada vez que la ventana, presente en la habitación en la cual se aplica el KIT, esté cerrada. - La conexión eléctrica del KIT al aparato debe ser realizada por personal técnico cualificado y especializado. - El KIT debe ser certificado por separado de acuerdo a las normas de seguridad pertinentes al componente y a su utilización con el aparato. La instalación debe ser realizada de acuerdo a las reglamentaciones vigentes para la instalaciones domésticas. ATENCIÓN: - el cableado del KIT para conectar al aparato debe ser parte de un circuito certificado con muy baja tensión de seguridad (SELV). - el fabricante de este aparato rechaza toda responsabilidad por eventuales inconvenientes, daños, incendios provocados por defectos y/o problemas de mal funcionamiento y/o instalación inadecuada del KIT.152 Nivel de potencia (preestablecido) Descripción

Melting Identifica un nivel de potencia apto para derretir lentamente productos delicados sin comprometer las características sensoriales (chocolate, mantequilla etc.).

Warming Identifica un nivel de potencia apto para permitir de mantener la temperatura de sus comidas en modo delicado, sin alcanzar temperaturas de ebullición.

Simmer Identifica un nivel de potencia apto para cocinar alimentos por tiempos prolongados. Adecuado para cocinar salsas de tomate, salsas de carne, sopas, estofados, manteniendo un nivel de cocción controlado (ideal para cocinar a un baño maría). Evita derrames desagradables de los alimentos y posibles quemaduras en fondo, típicos de estas preparaciones. Utilizar esta función después la ebullición del alimento.153

4.1 Tablas de potencia

Nivel de potencia Tipo de cocción Uso del nivel (la indicación combina la experiencia y los hábitos de cocción) Max potencia Boost Calentar rápidamente Ideal para elevar en breve tiempo la temperatura de la comida hasta alcanzar una ebullición rápida, en caso de agua o rápidamente calentar líquidos de cocción 8-9 Freír - hervir Ideal para dorar, iniciar una cocción, freír congelados, hervir rápidamente

Alta potencia 7-8 Dorar – sofreír - hervir - grillar Ideal para freír, mantener la ebullición viva, cocinar y asar a la parrilla (breve duración, 5-10 minutos) 6-7 Dorar - cocinar – estofar – sofreír - grillar Ideal para sofreír, mantener una ebullición ligera, cocinar y asar a la parrilla (duración media, 10 a 20 minutos), precalentar accesorios

Media potencia 4-5 Cocinar – estofar – sofreír - grillar Ideal para estofar, mantener ebullición delicada, cocinar (larga duración). Condimentar la pasta 3-4 Cocinar - cocinar a fuego lento – adensar - condimentar Ideal para cocciones de larga duración (arroz, salsas, asados, pescado), en presencia de líquidos de acompañamiento (por ejemplo, agua, vino, caldo, leche), condimentar la pasta 2-3 Cocinar - cocinar a fuego lento – adensar - condimentar Ideal para una cocción de larga duración (volúmenes inferiores a un litro: arroz, salsas, asados, pescado), en presencia de líquidos de acompañamiento (por ejemplo agua, vino, caldo, leche)

Fundir– descongelar – mantener caliente - condimentar Ideal para mantener calientes pequeñas porciones de alimentos recién cocinados o mantener la temperatura en los platos para servir y condimentar el risotto

OFF Potencia cero Superficie de apoyo Placa de cocción en posición de stand-by o apagado (posible presencia de calor residual de la final de la cocción, señalado con H-L-O)154

4.2 Tablas de cocción

Categoría de alimentos Platos o tipo de cocción Nivel de potencia y proceso de cocción Primera fase Potencias Segunda fase Potencias

Pasta, arroz Pasta fresca Calentamiento del agua Booster-9 Cocción de la pasta

mantenimiento de la ebullición 7-8 Pasta fresca Calentamiento del agua Booster-9 Cocción de la pasta

mantenimiento de la ebullición 7-8 Arroz cocido Calentamiento del agua Booster-9 Cocción de la pasta

mantenimiento de la ebullición 5-6 Risotto Sofreír y tostar 7-8 Cocción 4-5

Verduras, legumbres Cocidos Calentamiento del agua Booster-9 Cocción 6-7 Fritos Calentamiento del aceite

Frito 8-9 Sofritos Calentamiento del accesorio 7-8 Cocción 6-7 Estofados Calentamiento del accesorio 7-8 Cocción 3-4 Sofritos Calentamiento del accesorio 7-8 Dorar el sofrito 7-8

Carnes Asar Dorar carne con aceite (si con mantequilla, potencia 6) 7-8 Cocción 3-4 Al ferri Precalentamiento de la olla 7-8 Grillar ambos lados 7-8 Dorado Dorar con aceite (si con mantequilla, potencia 6) 7-8 Cocción 4-5 Húmedo/estofado Dorar con aceite (si con mantequilla, potencia 6) 7-8 Cocción 3-4

Pescados Al ferri Precalentamiento de la olla 7-8 Cocción 7-8 Húmedo/estofado Dorar con aceite (si con mantequilla, potencia 6) 7-8 Cocción 3-4 Frito Calentamiento del aceite o materia grasa 8-9 Frito 7-8

Huevos Fritos Calentamiento de la sartén con mantequilla o materia grasa

Cocción 6-7 Omelet Calentamiento de la sartén con mantequilla o materia grasa

Cocción 5-6 Hervido Calentamiento del agua Booster-9 Cocción 5-6 Pancake Calentamiento de la sartén con mantequilla

Salsas Tomate Dorar con aceite (si con mantequilla, potencia 6) 6-7 Cocción 3-4 Ragù Dorar con aceite (si con mantequilla, potencia 6) 6-7 Cocción 3-4 Besciamela Preparación de la base (derretir mantequilla y harina) 5-6 Llevar a ebullición ligera 3-4

Dulces, cremas Crema pastelería Llevar la leche a ebullición 4-5 Mantener ligera ebullición 4-5 Pudines Llevar la leche a ebullición 4-5 Mantener ligera ebullición 2-3 Arroz con leche Calentar leche 5-6 Mantener ligera ebullición 2-3155

Mantenimiento de la placa de cocción ¡Cuidado! Antes de realizar cualquier operación de limpieza o mantenimiento, asegúrese de que las zonas de cocción estén apagadas y que el indicador de calor esté apagado.

La placa de cocción debe limpiarse después de cada uso. Importante: No utilice esponjas abrasivas ni estropajos. Su empleo, a lo largo del tiempo, puede dañar el vidrio. No utilice detergentes químicos irritantes, tales como spray para horno o quitamanchas. Después de cada uso, deje enfriar la placa y límpiela para eliminar los residuos y las manchas causadas por los residuos de alimentos. El azúcar o alimentos con un alto contenido de azúcar dañan la placa de cocción y deben eliminarse inmediatamente. La sal, el azúcar y la arena pueden rayar la superficie del vidrio. Utilice un paño suave, rollos de papel absorbente para cocina o productos específicos para limpiar la placa (siga las instrucciones del fabricante). ¡¡NO UTILICE LIMPIADORAS A VAPOR !!! Importante: En caso de derrames accidentales y abundantes de líquido de las ollas, se puede intervenir mediante la válvula de descarga, situada en la parte inferior del producto, para poder eliminar todos los residuos y poder realizar una limpieza con total seguridad de higiene. Fig. 16

Para una limpieza completa y minuciosa, se puede quitar completamente la bandeja inferior Fig. 18a - 18b Limpieza de la rejilla metálica: La rejilla debe lavarse a mano con agua tibia y detergente neutro y secarse bien para evitar la oxidación.

Mantenimiento del aspirador Limpieza Para la limpieza useEXCLUSIVAMENTE un paño humedecido con detergentes líquidos neutros. ¡NO UTILICE UTENSILIOS NI INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contienen abrasivos. ¡NO UTILICE ALCOHOL! Filtro para grasa Retiene las partículas de grasa procedentes de la cocción. Se debe limpiar una vez al mes (o cuando el sistema de indicación de saturación de filtros indica dicha necesidad), con detergentes no agresivos, manualmente o bien en el lavavajillas con un programa breve y a baja temperatura. Cuando el filtro metálico de grasa se lava en el lavavajillas puede decolorarse pero ello no afecta de ninguna manera sus características de filtrado. Fig. 15 Filtro De Carbón Activado - Cerámico (Solo para Versión Filtrante) Retiene los olores desagradables provenientes de la cocción. El producto está equipado con un conjunto de filtros de olores. La saturación de los filtros de olores se produce después de un uso más o menos prolongado dependiendo del tipo de cocina y de la regularidad de la limpieza del filtro de grasas. Los filtros de olores pueden ser regenerados térmicamente cada 2/3 meses en un horno precalentado a 200 °C durante 45 minutos. La correcta regeneración asegura una constante eficiencia de filtrado durante 5 años. Fig. 17 – 17a – 17b – 17c156

5.2 Solución de daños

INFORMACIÓN DESCRIPCIÓN CAUSAS POSIBLES SOLUCIÓN

La zona de mandos se apaga debido a una temperatura demasiado elevada La temperatura interna de las partes electrónicas es demasiado alta

Espere a que la placa se enfríe antes de utilizarla de nuevo

Es detectada una activación continua (permanente) del botón. La interfaz se apaga después de 10 segundos. Agua, ollas o utensilios de cocina, sobre la interfaz usuario. Limpiar la superficie, remover eventuales objetos de la placa.

Para todas las demás indicaciones de error ( E … U … ) Llame al servicio de asistencia técnica e indique el código del error

5.3 Servicio de asistencia

Antes de ponerse en contacto con el Servicio de Asistencia 1. Asegúrese de que no sea posible solucionar el problema por su cuenta teniendo en cuenta los puntos descritos en "Localización de averías".

2. Apague y vuelva a encender el aparato para asegurarse de que el problema se ha solucionado.
