GEBRUIKSAANWIJZING PRF0120978A ELICA

Si le problème persiste après les susdites vérifications, contacter le Service Clientèle le plus proche.122 NL - Montagevoorschriften en gebruiksaanwijzing Neem de aanwijzingen van deze handleiding strikt in acht. Wij aanvaarden geen aansprakelijkheid voor eventuele problemen, schade of brand, veroorzaakt door het apparaat als gevolg van de niet-naleving van de aanwijzingen van deze handleiding. Het apparaat is uitsluitend bedoeld voor een huishoudelijk gebruik, voor het koken van voedingsmiddelen en het afzuigen van de dampen van het kookproces. Ander gebruik is niet toegestaan (bijv. het verwarmen van omgevingen). De fabrikant aanvaardt geen aansprakelijkheid voor een oneigenlijk gebruik of voor verkeerde instellingen van de bedieningselementen. Het apparaat kan anders uitzien dan op de tekeningen in dit boekje, maar de gebruiks-, onderhouds- en installatie- instructies blijven hetzelfde. Lees de aanwijzingen aandachtig: deze bevatten belangrijke informatie over de installatie, het gebruik en de veiligheid. Breng geen elektrische wijzigingen aan het apparaat aan. Voorafgaand aan de installatie van het apparaat moet worden vastgesteld dat alle onderdelen geen schade vertonen. Neem anders contact op met uw leverancier en ga niet verder met de installatie. Controleer eerst of het apparaat intact is voordat u verder gaat met de installatie. Neem anders contact op met uw leverancier en ga niet verder met de installatie. Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

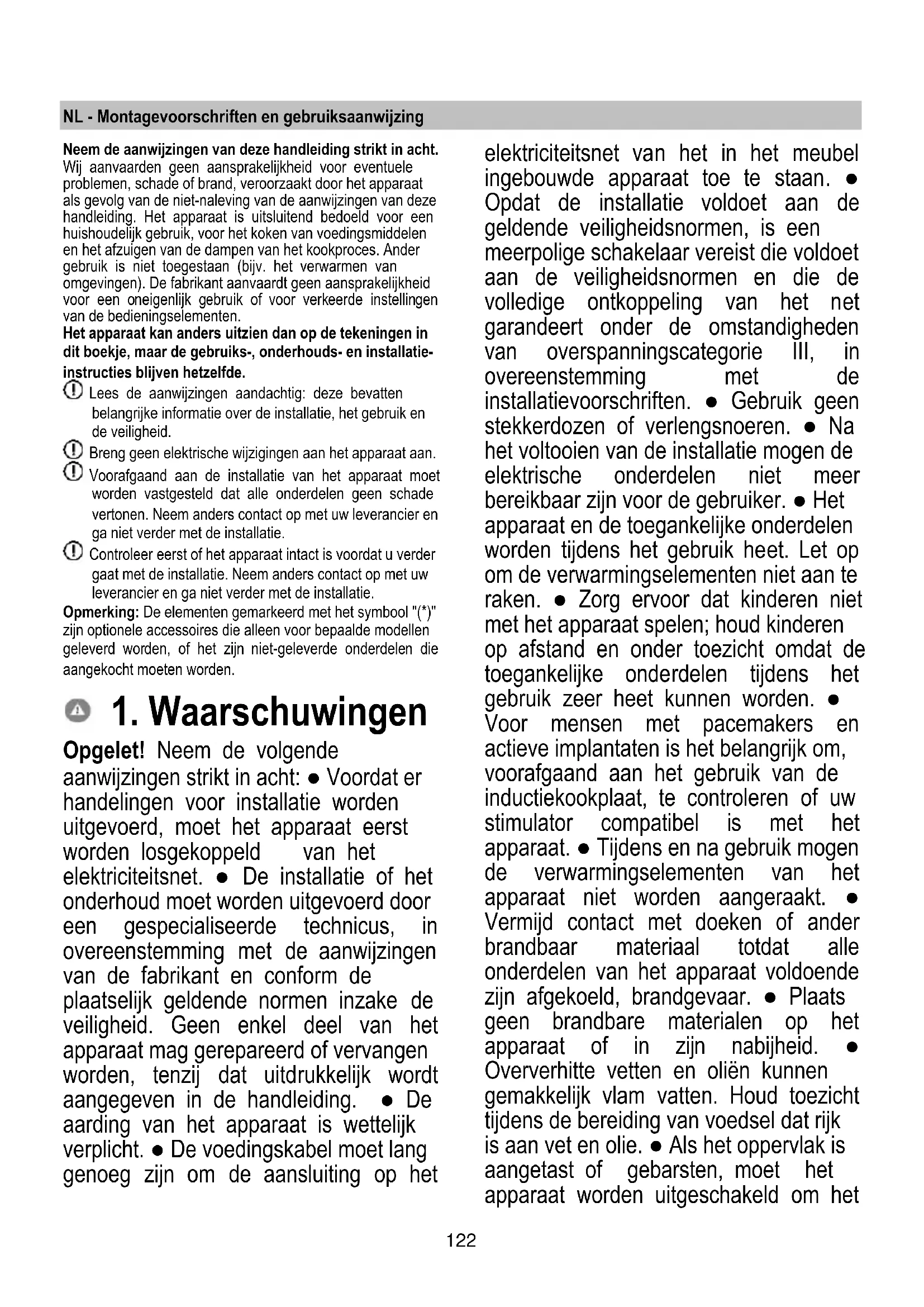

Opgelet! Neem de volgende aanwijzingen strikt in acht: ● Voordat er handelingen voor installatie worden uitgevoerd, moet het apparaat eerst worden losgekoppeld van het elektriciteitsnet. ● De installatie of het onderhoud moet worden uitgevoerd door een gespecialiseerde technicus, in overeenstemming met de aanwijzingen van de fabrikant en conform de plaatselijk geldende normen inzake de veiligheid. Geen enkel deel van het apparaat mag gerepareerd of vervangen worden, tenzij dat uitdrukkelijk wordt aangegeven in de handleiding. ● De aarding van het apparaat is wettelijk verplicht. ● De voedingskabel moet lang genoeg zijn om de aansluiting op het elektriciteitsnet van het in het meubel ingebouwde apparaat toe te staan. ● Opdat de installatie voldoet aan de geldende veiligheidsnormen, is een meerpolige schakelaar vereist die voldoet aan de veiligheidsnormen en die de volledige ontkoppeling van het net garandeert onder de omstandigheden van overspanningscategorie III, in overeenstemming met de installatievoorschriften. ● Gebruik geen stekkerdozen of verlengsnoeren. ● Na het voltooien van de installatie mogen de elektrische onderdelen niet meer bereikbaar zijn voor de gebruiker. ● Het apparaat en de toegankelijke onderdelen worden tijdens het gebruik heet. Let op om de verwarmingselementen niet aan te raken. ● Zorg ervoor dat kinderen niet met het apparaat spelen; houd kinderen op afstand en onder toezicht omdat de toegankelijke onderdelen tijdens het gebruik zeer heet kunnen worden. ● Voor mensen met pacemakers en actieve implantaten is het belangrijk om, voorafgaand aan het gebruik van de inductiekookplaat, te controleren of uw stimulator compatibel is met het apparaat. ● Tijdens en na gebruik mogen de verwarmingselementen van het apparaat niet worden aangeraakt. ● Vermijd contact met doeken of ander brandbaar materiaal totdat alle onderdelen van het apparaat voldoende zijn afgekoeld, brandgevaar. ● Plaats geen brandbare materialen op het apparaat of in zijn nabijheid. ● Oververhitte vetten en oliën kunnen gemakkelijk vlam vatten. Houd toezicht tijdens de bereiding van voedsel dat rijk is aan vet en olie. ● Als het oppervlak is aangetast of gebarsten, moet het apparaat worden uitgeschakeld om het123 gevaar op elektrische schokken te voorkomen. ● Het apparaat mag niet door een externe timer of een afzonderlijk systeem voor afstandsbediening in bedrijf worden gesteld. ● Een onbewaakt kookproces met olie of vet op een kookplaat kan gevaarlijk zijn en brand veroorzaken. ● Het kookproces moet altijd bewaakt worden. Een kort kookproces moet constant bewaakt worden. ● Probeer NOOIT om vlammen met water te blussen. In plaats daarvan moet het apparaat worden uitgeschakeld en moeten de vlammen gedoofd worden met, bijvoorbeeld, een deksel of een blusdeken. Brandgevaar: plaats geen voorwerpen op de kookoppervlakken. ● Gebruik geen stoomreinigers: risico op een elektrische schok. ● Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat omdat ze oververhit zouden kunnen raken. ● Alvorens het apparaat op het elektriciteitsnet aan te sluiten: controleer het typeplaatje (op de onderkant van het apparaat) om er zeker van te zijn dat de spanning en het vermogen overeenkomen met die van het elektriciteitsnet en controleer of het stopcontact geschikt is. Neem in geval van twijfel contact op met een gekwalificeerde elektricien. Belangrijk: ● Schakel de kookplaat na gebruik uit door middel van het bedieningspaneel en vertrouw daarbij niet op de pan-detector. ● Om het morsen van vloeistoffen te voorkomen moet, voor het koken of verwarmen van vloeistoffen, de warmtetoevoer beperkt worden. ● Laat de verwarmingselementen niet ingeschakeld met lege pannen of potten, of zonder pannen. ● Na beëindiging van het kookproces moet de betreffende kookzone worden uitgeschakeld. ● Gebruik bij het koken nooit vellen aluminiumfolie en plaats nooit rechtstreeks met aluminium verpakte producten. Aluminium zou kunnen smelten en uw apparaat onherstelbaar beschadigen. ● Warm nooit een blikje met voedingsmiddelen op zonder het eerst te openen: het zou kunnen ontploffen! Deze waarschuwing geldt voor alle andere soorten kookplaten. ● Het gebruik van een hoog vermogen, zoals de functie Booster, is niet geschikt voor het verwarmen van bepaalde vloeistoffen, zoals bijvoorbeeld bakolie. De overmatige hitte zou gevaarlijk kunnen zijn. In dit geval raden wij het gebruik van een lager vermogen aan. ● De pannen moeten rechtstreeks op de kookplaat en in het midden van de kookzones worden geplaatst. Plaats in geen geval andere voorwerpen tussen de pan en de kookplaat. ● In geval van hoge temperaturen, vermindert het apparaat automatisch het vermogensniveau van de kookzones. ● Voordat u reinigings● of onderhoudswerkzaamheden uitvoert, moet u het apparaat van het stroomnet loskoppelen door de stekker uit het stopcontact te halen of de hoofdschakelaar van het huis uitschakelen. ● Gebruik tijdens alle installatie● en onderhoudshandelingen altijd werkhandschoenen. ● Het apparaat mag gebruikt worden door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of personen die niet beschikken over de noodzakelijke ervaring en kennis, mits ze onder toezicht staan of nadat ze aanwijzingen124 hebben ontvangen inzake het veilige gebruik van het apparaat en ze de bij het gebruik betrokken gevaren begrepen hebben. ● Kinderen moeten gecontroleerd worden om ervoor te zorgen dat ze niet met het apparaat spelen. ● De reiniging en het onderhoud mogen niet worden uitgevoerd door kinderen zonder dat ze onder toezicht staan. ● De ruimte moet voldoende worden geventileerd wanneer het apparaat tegelijk met andere apparaten wordt gebruikt die op gas of andere brandstoffen werken. ● Het apparaat moet zowel intern als extern regelmatig worden gereinigd (TENMINSTE EEN KEER PER MAAND), maar volg daarbij de specifieke instructies in de onderhoudsinstructies. ● Het niet naleven van de voorschriften voor de reiniging van het apparaat en van het vervangen en reinigen van de filters brengt brandgevaar met zich mee. ● Flamberen is ten strengste verboden. ● Het gebruik van open vuur is schadelijk voor de filters, vormt een gevaar voor brand en moet derhalve altijd vermeden worden. ● Frituren moet altijd onder toezicht gebeuren om te voorkomen dat de olie oververhit raakt en vlam vat. ● OPGELET: Tijdens de werking van de kookplaat kunnen de toegankelijke delen van het apparaat heet worden. ● Waarschuwing! Sluit het apparaat niet aan op het elektriciteitsnet tot de installatie volledig is voltooid. ● Voor wat betreft de toe te passen technische maatregelen en veiligheidsmaatregelen voor de afvoer van de dampen moet de regelgeving van de plaatselijke bevoegde instanties strikt in acht worden genomen. ● De aangezogen lucht mag niet in een kanaal geleid worden dat ook gebruikt wordt voor het afvoeren van rookgassen van apparaten die functioneren op gas of andere brandstoffen. ● Gebruik het apparaat nooit als het rooster niet op de juiste manier is gemonteerd! ● Gebruik voor de installatie enkel de meegeleverde bevestigingsschroeven of koop, indien niet meegeleverd, het juiste type schroeven. Gebruik een correcte lengte voor de schroeven zoals beschreven in de handleiding voor installatie. ● Wanneer dit apparaat gelijktijdig met andere apparaten werkt die met andere energie dan elektriciteit worden ingeschakeld, dan mag de onderdruk in de ruimte niet meer dan 4 Pa(4 × 10-5 bar) zijn. ● Het is belangrijk om deze handleiding te bewaren zodat ze op elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of verhuizing moet de handleiding het product begeleiden. Dit apparaat is gemarkeerd volgens de Europese Richtlijn 2012/19/EG, Waste Electrical and Electronic Equipment (WEEE) - (Afgedankte Elektrische en Elektronische Apparatuur (AEEA)). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt verwijderd, draagt de gebruiker bij aan het voorkomen van potentieel negatieve consequenties voor het milieu en de gezondheid. Het op het product of op de begeleidende papieren aangegeven symbool geeft aan dat dit product niet behandeld mag worden als huishoudelijk afval, maar ingeleverd moet worden bij een erkend inzamelpunt voor de recycling van elektrische en elektronische apparaten. Verwerk het product in overeenstemming met de plaatselijke regelgeving voor afvalverwijdering. Voor meer informatie over de verwerking, het hergebruik en de recycling van dit product moet contact worden opgenomen met de plaatselijke instantie voor de inzameling van huishoudelijke apparaten of de winkel waar het product is aangekocht. Apparatuur ontworpen, getest en vervaardigd in overeenkomst met de normen inzake:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-3; CEI/EN 61000-3-12. Suggesties voor een correct gebruik om de gevolgen voor het milieu te verminderen: Wanneer u begint te koken, schakel het125 apparaat dan in met de minimale snelheid en laat hem ook na het einde van de bereiding nog enkele minuten ingeschakeld. Verhoog de snelheid alleen in geval van een grote hoeveelheid stoom en rook en gebruik de functie booster alleen in extreme gevallen. Om het systeem voor de geurbeperking efficiënt te behouden moet(en), wanneer nodig, het/de koolstoffilter(s) vervangen worden. Om het vetfilter efficiënt te handhaven, moet het, wanneer noodzakelijk, gereinigd worden. Om de efficiëntie te optimaliseren en de geluidsemissies te beperken, moet de in deze handleiding aangegeven maximale diameter voor het leidingensysteem worden gebruikt.126

Gebruik van de kookplaat Het kooksysteem op inductie is gebaseerd op het fysische verschijnsel van magnetische inductie. De voornaamste eigenschap van dit systeem is de directe overdracht van energie van de generator naar de pan. Voordelen: In vergelijking met elektrische kookplaten is uw inductiekookplaat: - Veiliger: lagere temperatuur op het glazen oppervlak. - Sneller: kortere verwarmingstijden van het voedsel. - Preciezer: de kookplaat reageert onmiddellijk op uw commando’s. - Efficiënter: 90% van de geabsorbeerde energie wordt omgezet in warmte. Bovendien wordt de warmteoverdracht onmiddellijk onderbroken zodra de pan van de kookplaat verwijderd wordt en wordt zo onnodig warmteverlies voorkomen.

2.1 Recipiёnten voor het koken

Gebruik alleen pannen met het symbool Belangrijk: om blijvende beschadiging van het oppervlak van de kookplaat te voorkomen, gebruik geen: - recipiënten waarvan de bodem niet volledig plat is. - metalen recipiënten met geëmailleerde bodem. - recipiënten met een ruwe onderkant, om krassen op het oppervlak van de kookplaat te voorkomen. - plaats nooit hete pannen en steelpannen op het oppervlak van het bedieningspaneel van de plaat.

2.1.1 Recipiёnten reeds in uw bezit

Koken op inductie maakt gebruik van magnetisme om warmte te genereren. De recipiënten moeten derhalve ijzer bevatten. Met een eenvoudige magneet kunt u controleren of het materiaal van de pan magnetisch is. Wanneer ze als niet- magnetisch worden bevonden, zijn de pannen niet geschikt.

2.1.2 Aanbevolen diameters voor de bodem van de

pan BELANGRIJK: indien de pannen geen correcte afmetingen hebben, worden de kookzones niet geactiveerd. Raadpleeg het geïllustreerde deel van deze handleiding om te controleren welke diameter pan op elke afzonderlijke zone gebruikt moet worden.

2.2 Energiebesparing

Voor het verkrijgen van de beste resultaten worden aangeraden om: - Braadpannen en pannen te gebruiken met een diameter van de bodem die gelijk is aan die van de kookzone. - Alleen pannen en braadpannen met een vlakke bodem te gebruiken. - Indien mogelijk moeten de deksels tijdens het kookproces op de pannen geplaatst blijven - Bereid groenten, aardappelen, enz. met een kleine hoeveelheid water om de bereidingstijd te beperken. - Het gebruik van een snelkookpan vermindert nog verder het energieverbruik en de bereidingstijd - Plaats de pan in het midden van de op de plaat aangegeven kookzone. Gebruik van de afzuigkap Het afzuigsysteem kan gebruikt worden in de afzuigversie met externe afvoer of in de filterversie met interne recirculatie. Extractie-vorm Afb.7 De dampen worden naar buiten afgevoerd door middel van een reeks leidingen (apart aan te schaffen) bevestigd op de meegeleverde flensaansluiting. De diameter van het afvoerkanaal moet gelijk zijn aan de diameter van de aansluitring: - in geval van rechthoekige uitgang 222 x 89 mm - in geval van ronde uitgang Ø 150 mm (*) Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de afzuigversie in het geïllustreerde deel van deze handleiding. Afb.7c Sluit het product aan op leidingen en uitlaatopeningen in de wand met een gelijke diameter aan die van de luchtuitlaat (flensaansluiting). Het gebruik van leidingen en uitlaatopeningen met een kleinere diameter veroorzaken een verminderde prestatie van de afzuiging en een aanzienlijke toename van het geluidsniveau. In deze gevallen aanvaarden wij derhalve geen enkele aansprakelijkheid. Gebruik een zo kort mogelijk kanaal. Gebruik een leiding met zo weinig mogelijk bochten (maximale hoek van de bocht: 90°). Vermijd drastische wijzigingen in de doorsnede van de leiding. Filtratie-vorm Afb.8 De aangezogen lucht wordt na filtratie door speciale vetfilters en geurbeperkende filters weer in de ruimte geleid. Het product wordt geleverd met alle elementen noodzakelijk voor een standaardinstallatie, met de luchtuitlaat aan de voorzijde van de plint van het meubel. Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de filterversie (in het geïllustreerde deel van deze handleiding). afb. 13b Raadpleeg de websites www.elica.com en www.shop.elica.com om het volledige scala van beschikbare kits te controleren en om verschillende installaties uit te kunnen voeren in zowel de filter- als de afzuigversie.127

● Zowel de elektrische als de mechanische installatie moeten worden uitgevoerd door gespecialiseerd personeel. Dit huishoudelijke apparaat is geproduceerd om ingebouwd te worden in een werkblad van 2-6 cm dik in geval van installatie TOP, of 2,5-6 cm dik in geval van installatie FLUSH. De minimale afstand tussen de kookplaat en de wand moet ten minste 5 cm aan de voorzijde en 4 cm aan de zijkanten bedragen en ten minste 50 cm ten opzichte van de bovengeplaatste kastjes. NB = De voorgestelde afstanden zijn indicatief: bij het ontwerp van de ruimten moet rekening worden gehouden met de aanduidingen van de fabrikant van de keuken.

3.1 Elektrische aansluiting

Afb. 3 ● Koppel het apparaat los van het elektriciteitsnet ● De installatie moet worden uitgevoerd door professioneel gekwalificeerd personeel dat op de hoogte moet zijn van de van kracht zijnde veiligheids. ● en installatievoorschriften. ● De fabrikant wijst alle aansprakelijkheid af voor letsel aan personen of dieren en voor materiële schade die het gevolg zijn van de niet●naleving van de in dit hoofdstuk beschreven richtlijnen. ● De voedingskabel moet voldoende lang zijn om de kookplaat van het werkblad te kunnen verwijderen. ● Verzeker u ervan dat de spanning aangegeven op het typeplaatje op de onderzijde van het apparaat overeenkomt met die van de woning waar het apparaat geïnstalleerd zal worden. ● Gebruik geen verlengsnoeren. ● De elektrische aardgeleider moet 2 cm langer zijn dan de andere geleiders. ● In het geval dat het apparaat niet is uitgerust met een voedingskabel, gebruik dan een kabel met een minimale doorsnede van de geleiders van 2,5 mm2 voor vermogens tot 7200 watt; voor hogere vermogens moet de doorsnede 4 mm2 zijn. ● Op geen enkel punt van de kabel mag de temperatuur 50°C hoger zijn dan de omgevingstemperatuur. ● Het apparaat is bestemd om aangesloten te worden op het elektriciteitsnet.

● Opgelet! Voordat u het circuit weer op het voedingsnet aansluit en de goede werking ervan controleert, moet altijd eerst gecontroleerd worden of de netkabel correct gemonteerd is. ● Opgelet! De vervanging van de verbindingskabel moet worden uitgevoerd door de erkende technische servicedienst of door een persoon met een soortgelijke deskundigheid. Opmerking: het product is uitgerust met de functie Power Limitation door middel waarvan een maximale drempel voor kW-absorptie kan worden ingesteld De instelling moet worden uitgevoerd op het moment van aansluiting van het product op het elektriciteitsnet of de heraansluiting van het elektriciteitsnet zelf (binnen 2 minuten). Raadpleeg het deel Werking van deze handleiding voor de instelprocedure van de Power Limitation.128

Voordat u begint met de installatie:

• Controleer na het uitpakken van het product dat het niet beschadigd is geraakt tijdens het transport en neem in geval van problemen, voordat verder wordt gegaan met de installatie, contact op met de leverancier of de klantenservice.

• Controleer of het gekochte product de juiste afmetingen heeft voor het gekozen installatiegebied.

• Controleer of de verpakking (om transportredenen) aanvullend materiaal bevat (zoals bijvoorbeeld zakjes met schroeven, de garantie enz.); dit moet eventueel verwijderd en bewaard worden.

• Controleer ook of er in de nabijheid van het installatiegebied een stopcontact beschikbaar is Voorbereiding van het meubel voor de inbouw: - Het product mag niet geïnstalleerd worden boven koelapparatuur, vaatwasmachines, kachels, fornuizen, ovens, wasmachines en wasdrogers. - Voer eerst alle zaagwerkzaamheden in het meubel uit en verwijder alle houtkrullen en zaagsel voordat de kookplaat geplaatst wordt. BELANGRIJK: gebruik een één-component lijmkit (S), met een thermische weerstand tot 250°C; voorafgaand aan de installatie moeten de te verlijmen oppervlakken zorgvuldig gereinigd worden en moeten alle stoffen, die de hechting in gevaar kunnen brengen, verwijderd worden (bijv.: losmiddelen, conserveringsmiddelen, vetten, oliën, poeders, oude lijmresten, enz.); de kit moet gelijkmatig over de gehele omtrek van de lijst worden aangebracht; laat de kit na het verlijmen gedurende ongeveer 24 uur drogen. Afb. 1b Opgelet! De ontbrekende installatie van schroeven en bevestigingselementen, zoals voorzien in deze aanwijzingen, kan gevaren van elektrische aard veroorzaken. Opmerking: voor een correcte installatie van het product wordt aangeraden om de leidingen te omwikkelen met een kleefstof met de volgende kenmerken: - elastische folie van zachte PVC, met hechtmiddel op basis van acrylaat - moet voldoen aan de norm DIN EN 60454 - vlamvertragend - uitstekende weerstand tegen veroudering - bestand tegen temperatuurwisselingen - bruikbaar bij lage temperaturen129

Bedieningspaneel Toetsen

1. ON/OFF van de kookplaat / de afzuigkap voor de

3. Selectie kookzones

5. Toetsen afzuigkap

6. Selectie afzuigkap

Verhogen/Verlagen aanzuigsnelheid (vermogen)

7. Activering automatische functies

Verhogen/Verlagen tijd Timer

12. Weergave aanzuigsnelheid (vermogen)

18. Indicator functie automatische afzuiging

19. Indicator actieve Timer

20. Indicator actieve Bridge

21. Indicator werking met SNAP130

GEBRUIK VAN DE KOOKPLAAT

Belangrijk informatie alvorens te beginnen: Alle functies van deze kookplaat zijn ontworpen om te voldoen aan de meest strenge veiligheidsnormen. Derhalve:

• Worden bepaalde functies niet geactiveerd, of worden ze automatisch gedeactiveerd, in afwezigheid van pannen op de kookzone of wanneer deze niet goed geplaatst zijn.

• In andere gevallen worden de geactiveerde functies na enkele seconden automatisch gedeactiveerd wanneer de geselecteerde functie een andere instelling behoeft die echter niet wordt ingevoerd (bijv.: “Kookplaat inschakelen” zonder “Selecteer kookzone” en de “Bedrijfstemperatuur”, of de “Functie Lock” of de “Timer”). Let op! In geval van (bijvoorbeeld) een langdurig gebruik van de kookplaat, zou de uitschakeling van de kookzone niet onmiddellijk kunnen plaatsvinden omdat de koelfase wordt uitgevoerd; op het display van de kookzones verschijnt het symbool “ ”om aan te geven dat deze fase wordt uitgevoerd. Wacht tot het display uit gaat alvorens de kookzone te benaderen. Display kookzone op de displays van de kookzones wordt weergegeven:

Functie Temperature Manager actief

Functie Child Lock actief

Functie Automatic Heat UP

Kenmerken van de kookplaat Safe Activation Het product wordt alleen geactiveerd in aanwezigheid van pannen op de kookzones: het verwarmingsproces wordt niet geactiveerd of wordt onderbroken in geval van afwezigheid of verwijdering van de pannen. Pot Detector Het product detecteert automatisch de aanwezigheid van pannen op de kookzones. Safety Shut Down Om veiligheidsredenen heeft elke kookzone een maximale werkingsduur, afhankelijk van het ingestelde vermogensniveau. Residual Heat Indicator Bij de uitschakeling van één of meerdere kookzones wordt de aanwezigheid van restwarmte gesignaleerd met een speciale visuele aanduiding op het display van de betreffende zone, door middel van het symbool “ ” . Werking Opmerking: Voor de activering van de functies moet allereerst de gewenste zone geactiveerd worden. Inschakeling Druk op (aanraken) ON/OFF kookplaat/ afzuigkap Het controlelampje gaat branden om aan te geven dat de kookplaat/afzuigkap klaar is voor gebruik. Voor de uitschakeling nogmaals op de toets drukken. Opmerking: Deze functie heeft voorrang op alle andere functies. Selectie kookzones De Selectiebalk (3) van de gewenste kookzone aanraken (erop drukken). 9 Power Level De kookplaat is uitgerust met 9 vermogensniveaus. De Selectiebalk (3) aanraken en de vingers er over verschuiven: naar rechts om het vermogensniveau te verhogen; naar links om het vermogensniveau te verlagen. Power Booster Het product is voorzien van een extra vermogensniveau (hoger dan het niveau ), dat 10 minuten actief blijft, waarna het vermogen terugkeert naar het eerder gebruikte niveau. De Selectiebalk (3) aanraken en de vingers er over verschuiven (voorbij het niveau ) en de Power Booster activeren Het niveau Power Booster wordt op het display van de geselecteerde zone aangegeven met het symbool ” ”131 Bridge Zones De kookzones aan dankzij de functie Bridge, in staat om gecombineerd te werken en zo één enkele zone met hetzelfde vermogensniveau te creëren. Deze functie staat toe om, in geval van zeer grote pannen en platen, een gelijkmatige bereiding te verkrijgen. Het is mogelijk om de voorste kookzone “Master” te gebruiken in combinatie met de overeenkomstige “Secundaire” kookzone aan de achterzijde (raadpleeg het geïllustreerde deel van deze handleiding om te controleren voor welke zones deze functie geactiveerd kan worden). Voor de activering van de functie Bridge: - selecteer gelijktijdig de twee kookzones die men wenst te gebruiken - de indicator Bridge (20) van de “Secundaire” kookzone wordt geactiveerd “ ” - door middel van de Selectiebalk (3) van de kookzone “Master” is het mogelijk om het te gebruiken Niveau (Vermogen) in te stellen - voor de deactivering van de Functie Bridge is het voldoende de activeringsprocedure te herhalen Temperature Manager Temperature Manager is een functie voor het vooraf instellen van een temperatuur, de meest geschikte voor het verkrijgen van het gewenste resultaat (raadpleeg de tabel Temperature Manager aan het einde van dit hoofdstuk). Selecteer de gewenste kookzone.

• Druk één of meerdere keren op (4) voor het selecteren van het meest geschikte onder de beschikbare niveaus:

• Raadpleeg de tabel Temperature Manager aan het einde van dit hoofdstuk.

• Druk nogmaals om uit te schakelen. Op het display van de met Temperature Manager functionerende kookzone verschijnt het symbool “ ” Key Lock Door middel van de Key Lock kunnen de instellingen van de kookplaat vergrendeld worden om te voorkomen dat deze per ongeluk gewijzigd worden en om de reeds ingestelde functies actief te laten. Activering:

• de LED van de toets gaat aan om de activering van de functie aan te geven Voor de deactivering dezelfde handeling herhalen.

Child Lock Door middel van de Child Lock kan, met de belemmering van de activering van alle functies, vermeden worden dat kinderen de kookzones en de afzuigzone per ongeluk inschakelen. De Child Lock kan alleen geactiveerd worden met het ingeschakelde product maar met de uitgeschakelde kookzones (en afzuigzone). Activering:

• gelijktijdig (9) en (10) ) ingedrukt, een geluidssignaal geeft aan dat de functie actief is en er wordt een " " op de displays (13) en (14) weergegeven. Voor de deactivering dezelfde handeling herhalen. Timer De functie Timer is een countdown die, ook tijdelijk, kan worden ingesteld op iedere kookzone (en op de afzuigzone). Bij het verstrijken van de ingestelde tijd wordt de kookzone (of de afzuigzone) automatisch uitgeschakeld, hetgeen aan de gebruiker met een geluidssignaal gemeld wordt. Activering/Instelling van de functie Timer voor de kookplaat

• Selecteer de kookzone (vermogen ¹ 0).

• Druk op (8) voor toegang tot de functie Timer

• Stel de duur van de Timer in: druk op de selectietoets , voor het verhogen van de automatische uitschakeltijd druk op de selectietoets , voor het verminderen van de automatische uitschakeltijd Indien gewenst, deze handeling herhalen voor de andere kookzones. Opmerking: Voor iedere kookzone kan een andere Timer ingesteld worden, op het display (15) verschijnt voor 10 seconden de countdown van de laatst geselecteerde132 kookzone, waarna de countdown met de kortste tijd zal worden weergegeven. Zodra de timer de countdown beëindigd, wordt er een geluidssignaal afgegeven (gedurende 2 minuten, wordt gestopt door te drukken op een willekeurige toets van de kookplaat), terwijl het display (15) knippert, met symbool

Opmerking: tijdens het gebruik van de Timer verschijnt naast het display van de kookzone het symbool (19)

Voor het uitschakelen van de Timer:

• selecteer de kookzone

• stel de waarde van de timer in op " " , door middel van

Opmerking: de functie blijft geactiveerd, tenzij er in de tussentijd op andere toetsen gedrukt wordt. Egg Timer De functie Egg Timer is een countdown die onafhankelijk is van de kookzones (en van de afzuigzone). De Egg Timer wordt geactiveerd door te drukken op (8) . Opmerking: volg voor de instelling van de functie Egg Timer dezelfde procedure als voor de functie Timer. Zodra de timer de countdown beëindigd, wordt er een geluidssignaal afgegeven (gedurende 2 minuten, wordt gestopt door te drukken op een willekeurige toets van de kookplaat), terwijl het display (15) knippert, met symbool

Pauze Met behulp van de functie Pauze kunnen de actieve functies van de kookplaat stopgezet worden en wordt het kookvermogen op nul gesteld. Activering:

• er wordt een " " weergegeven op het display (13). Voor de deactivering van de functie: Opmerking : met deze handeling wordt de status van de kookplaat gereset naar die van voor de pauze

• binnen 10 seconden met de vingers naar rechts schuiven op de Selectiebalk (3), van de kookzone 2 (AFB.19); Opmerking : wanneer de handeling niet binnen deze tijd wordt uitgevoerd blijft de functie Pauze actief. Opmerking: indien, de Functie Pauze na 10 minuten niet gedeactiveerd wordt, zal de kookplaat automatisch uitschakelen.

Recall Met de functie Recall is het mogelijk om, in geval van een onbedoelde uitschakeling, alle op de kookplaat toegepaste instellingen te herstellen. Activering:

• de kookplaat weer inschakelen binnen 6 seconden na de uitschakeling

• druk op " " binnen de volgende 6 seconden

Automatic Heat UP Door middel van de functie Automatic Heat UP is het mogelijk om het ingestelde vermogen sneller naar de bijbehorende waarde te brengen; deze functie biedt het voordeel van een sneller kookproces, zonder het risico voor aanbranden van de levensmiddelen omdat de temperatuur het ingestelde niveau niet zal overschrijden. Deze functie is beschikbaar voor de vermogensniveaus 1 - 8. Activering:

• druk lang op de Selectiebalk (3) voor het gewenste vermogen

• er wordt een " " weergegeven op het display (13).

Power Limitation Door middel van de functie Power Limitation kan de werking van het product zo worden ingesteld dat de maximale absorptie beperkt wordt. Opmerking: de instelling moet worden uitgevoerd met de uitgeschakelde kookplaat, zonder te drukken op de toets ,op het moment van aansluiting van de kookplaat op het elektriciteitsnet of bij de heraansluiting van het elektriciteitsnet zelf, binnen 2 minuten. Voor de instelling van de Power Limitation: - houd de toetsen langdurig ingedrukt, tot er een kort geluidssignaal te horen is133 - scroll gelijktijdig op de sliders FL en RL , van links naar rechts, en houd lang ingedrukt in overeenkomst met de letters P, tot er een kort geluidssignaal te horen is - het display Timer (15) toont de symbolen “CF6”, om aan te geven dat de instelling kan worden uitgevoerd - het display van de zone FL toont de huidige instelling** 0 = 7,4 KW 1 = 4,5 KW ** de standaardinstelling is gelijk aan 7,4 KW - scroll, om de instelling van de Power Limitation te wijzigen, op de slider FL - van links naar rechts om de Kw te verhogen - van rechts naar links om de Kw te verlagen - druk, om de gemaakte keuze op te slaan, op gedurende 1 seconde op de toetsen ; er wordt een geluidssignaal afgegeven om de uitgevoerde instelling te bevestigen; vervolgens wordt de functie afgesloten.

GEBRUIK VAN DE AFZUIGKAP

Inschakeling Druk op (aanraken) ON/OFF kookplaat/ afzuigkap Het controlelampje gaat branden om aan te geven dat de kookplaat/afzuigkap klaar is voor gebruik. Voor de uitschakeling nogmaals op de toets drukken. Opmerking: Deze functie heeft voorrang op alle andere functies.

Inschakeling van de afzuigkap: Voor de activering van de afzuigkap de Selectiebalk (6) aanraken (erop drukken) Aanzuigsnelheid (vermogen): De Selectiebalk (6) aanraken en de vingers er over verschuiven: naar rechts om de aanzuigsnelheid (vermogen) te verhogen (0-10); naar links om de aanzuigsnelheid (vermogen) te verlagen (10-0); Timer Activering/Instelling van de functie Timer voor de afzuigkap

• Selecteer de afzuigkap (snelheid ¹ 0).

• Druk op (8) voor toegang tot de functie Timer (vanuit elke snelheid)

• Stel de duur van de Timer in: druk op de selectietoets , voor het verhogen van de automatische uitschakeltijd druk op de selectietoets , voor het verminderen van de automatische uitschakeltijd op het display (15) wordt de countdown weergegeven, Opmerking: tijdens het gebruik van de Timer verschijnt naast het display van de afzuigkap het symbool (19) Zodra de timer de countdown beëindigd, wordt er een geluidssignaal afgegeven (gedurende 2 minuten, wordt gestopt door te drukken op een willekeurige toets van de kookplaat), terwijl het display (15) knippert, met symbool

Voor het uitschakelen van de Timer:

• stel de waarde van de timer in op " " , door middel van

Opmerking: de functie blijft geactiveerd, tenzij er in de tussentijd op andere toetsen gedrukt wordt.

Indicator verzadiging filters De kap geeft aan wanneer het noodzakelijk is om het onderhoud van de filters uit te voeren: Vetfilter de LED “ ”(17) wordt geactiveerd Geurfilter met actieve kool de LED “ ”(17) knippert

Reset verzadiging filters Druk, na het uitvoeren van het onderhoud van de filters (vet en/of actieve kool) langdurig op de toets ; de LED “ ” gaat uit en de telling van de indicator start. Activering indicator verzadiging geurfilter met actieve kool Deze indicator is gewoonlijk gedeactiveerd. Ga voor zijn activering als volgt te werk: - schakel de kookplaatafzuiging in met ; - met de uitgeschakelde afzuigmotor e kookzones, op drukken en ingedrukt houden; - “ ” gaat branden en gaat vervolgens uit om de activering aan te geven. Deactivering indicator verzadiging geurfilter met actieve kool herhaal de hierboven voor de activering beschreven handeling “ ” gaat knipperen en gaat vervolgens uit om de deactivering aan te geven.

Automatische werking De kap wordt ingeschakeld op de meest geschikte snelheid en past het aanzuigvermogen aan op het maximale in de kookzones gebruikte bereidingsniveau. Wanneer de kookplaat wordt uitgeschakeld, zal de afzuigkap zijn afzuigsnelheid aanpassen door deze geleidelijk te verminderen, om de resterende dampen en geuren af te voeren. Voor de activering van deze functie: Druk kort op (7), de LED “ ” (18) gaat branden om aan te geven dat de kap in deze modus functioneert.

Automatische werking van de kap met SNAP

Raadpleeg, voor de verbinding tussen de kap en SNAP

geleverde handleiding of ga naar www.elica.com. Opmerking: SNAP

is een ondersteunende afzuigeenheid die in staat is samen met de kap te functioneren. Voor het activeren van deze functie: Druk kort op (7), de LED “ ”(18) en de LED “SNAP” (21) worden geactiveerd om aan te geven dat de kap in deze modus functioneert. Het apparaat is voorbereid om gebruikt te worden in combinatie met een SET Window-sensor (niet door de fabrikant geleverd). Wanneer de SET Window-sensor geïnstalleerd wordt (alleen bij gebruik van de AFZUIGMODUS), zal de luchtafzuiging worden onderbroken telkens wanneer het venster van de ruimte, waarop de SET is gemonteerd, gesloten is. - De elektrische aansluiting van de SET op het apparaat moet worden uitgevoerd door technisch gekwalificeerd en gespecialiseerd personeel. - De SET moet afzonderlijk gecertificeerd worden in overeenstemming met de veiligheidsnormen van toepassing op het onderdeel en met zijn gebruik met het apparaat. De installatie moet worden uitgevoerd in overeenstemming met de geldende normen voor huishoudelijke systemen. OPGELET: - de bedrading van de op het apparaat aan te sluiten SET moet deel uitmaken van een gecertificeerd circuit in zeer lage veiligheidsspanning (SELV). - de fabrikant van dit apparaat wijst alle aansprakelijkheid af voor eventuele problemen, schade en brand die het gevolg zijn van defecten en/of een slechte werking en/of een onjuiste installatie van de SET.135 Vermogensniveau (van te voren ingesteld) Beschrijving

Smelten Kenmerkt een vermogens niveau die geschikt is voor het langzaam laten smelten van delicate producten zonder dat afbreuk wordt gedaan aan de sensorische kenmerken (chocolade, boter etc).

Opwarmen Kenmerkt een vermogensniveau dat geschikt is om gerechten op temperatuur te kunnen houden op een delicate wijze, zonder dat het kookpunt wordt bereikt.

Sudderen Kenmerkt een vermogensniveau dat geschikt is om gerechten te laten sudderen voor langere tijd. Geschikt voor het bereiden van tomatensaus, ragout, soepen, groentesoepen, waarbij het kookniveau onder controle blijft (ideal voor de au bain-marie kooktechniek). Vermijd onaangenaam morsen van voedsel of het aanbakken op de bodem, typisch voor deze bereidingen. Gebruik deze functie nadat het etenswaar aan de kook is gebracht.136

Vermogensniveau Soort bereiding Gebruik (de indicatie hangt af van de ervaringen en de bereidingsgewoonten) Max vermogen Boost Snel verwarmen Ideaal om in korte tijd de temperatuur van het voedsel te verhogen tot het kookpunt, in het geval van water, of snel kookvocht te verwarmen 8-9 Bakken - koken deaal om aan te braden, een bereiding te starten, diepvriespoducten te bakken, water snel aan de kook te brengen.

Hoog vermogen 7-8 Aanbraden - fruiten - koken - grillen Ideaal om te fruiten, vocht aan de kook te houden, koken en grillen (gedurende korte tijd, 5-10 minuten). 6-7 Aanbraden - koken - laten sudderen - fruiten – grillen Ideaal om te fruiten, vocht zachtjes aan de kook te houden, koken en grillen (gedurende gemiddelde tijd, 10-20 minuten), accessoires voorwarmen

Gemiddeld vermogen 4-5 Koken - laten sudderen - fruiten – grillen Ideaal om te laden sudderen, vocht heel zachtjes aan de kook te houden, koken (gedurende lange tijd). Afmaken van de pasta (mantecare). 3-4 Koken - laten pruttelen - inkoken - smeuïg maken Ideaal voor langdurige bereidingen (rijst, sauzen, braadstukken, vis) met bijbehorend vocht (bijv. water, wijn, bouillon, melk), pasta afmaken, smeuïg maken (mantecare). 2-3 Koken - laten pruttelen - inkoken - smeuïg maken IIdeaal voor langdurige bereidingen (hoeveelheden kleiner dan een liter: rijst, sauzen, braadstukken, vis) in bijbehorend vocht (bijv. water, wijn, bouillon, melk).

Laag vermogen 1-2 Smelten – ontdooien – warm houden - smeuïg maken Ideaal om boter zacht te maken, voorzichtig chocolade te smelten; producten van kleine afmetingen te ontdooien

Smelten – ontdooien – warm houden - smeuïg maken Ideaal om kleine hoeveelheden voedsel warm te houden die nèt bereid zijn of om schalen op temperatuur te houden en risotto's smeuïg te maken.

OFF Vermogen nul Steunoppervlak Kookplaat in stand-by of uitgeschakeld (mogelijke aanwezigheid van restwarmte na afloop van de bereiding, aangegeven door H-L-O)137

Categoriёn levensmiddelen Gerechten of bereidingswijzes Vermogensniveau en voortgang bereiding Eerste fase Vermogen Tweede fase Vermogen

Pasta, rijst Verse pasta Verwarming van het water Booster-9 Koken van de pasta en aan de kook houden 7-8 Gedroogde pasta Verwarming van het water Booster-9 Koken van de pasta en aan de kook houden 7-8 Gekookte rijst Verwarming van het water Booster-9 Koken van de rijst en aan de kook houden 5-6 Risotto Licht fruiten en roosteren 7-8 Bereiding 4-5

Groenten, peulvruchten Gekookt Verwarming van het water Booster-9 Koken 6-7 Gebakken Verwarming van de olie

Bakken, frituren 8-9 Sauteren Verwarming van het accessoire 7-8 Bereiding 6-7 Stoofschotels Verwarming van het accessoire 7-8 Bereiding 3-4 Licht gefruite gerechten Verwarming van het accessoire 7-8 Bruin korstje geven aan licht gefruite gerechten 7-8

Vlees Braadstuk Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4 Aan het spit Voorverwarming van de pan 7-8 Grillen aan beide zijden 7-8 Aanbraden Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 4-5 Gestoofde gerechten Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4

Pesce Aan het spit Voorverwarming van de pan 7-8 Bereiding 7-8 Gestoofde gerechten Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4 Gebakken/ gefrituurd Verwarming van de olie of het vet 8-9 Bakken/frituren 7-8

Uova Gebakken Verwarming van de pan met boter of vet

Bereiding 6-7 Omelet Verwarming van de pan met boter of vet

Bereiding 5-6 Zacht/hard gekookt Verwarming van het water Booster-9 Bereiding 5-6 Pannenkoek Verwarming van de pan met boter

Salse Tomaat Aanbraden met olie (indien met boter vermogen 6) 6-7 Bereiding 3-4 Ragout Aanbraden met olie (indien met boter vermogen 6) 6-7 Bereiding 3-4 Bechamelsaus Voorbereiding van de basis (boter smelten en meel toevoegen) 5-6 Zachtjes aan de kook brengen 3-4

Dolci, creme Banketbakkers- crème Melk aan de kook brengen 4-5 Zachtjes aan de kook houden 4-5 Puddinkjes Melk aan de kook brengen 4-5 Zachtjes aan de kook houden 2-3 Rijs met melk Melk verwarmen 5-6 Zachtjes aan de kook houden 2-3138

Onderhoud van de kookplaat Let op! Controleer voorafgaand op elke handeling voor reiniging of onderhoud of de kookzones uitgeschakeld zijn en of de warmte-indicator verdwenen is.

De kookplaat moet na ieder gebruik gereinigd worden. Belangrijk: Gebruik geen schuursponsjes of metalen sponsjes. Deze zouden na verloop van tijd het glas kunnen beschadigen. Gebruik geen chemische en irriterende reinigingsmiddelen, zoals ovenspray of vlekkenmiddelen. Na elk gebruik de kookplaat af laten koelen en reinigen om aangekoekt vuil en vlekken van gemorst voedsel te verwijderen. Suiker of levensmiddelen met een hoog suikergehalte beschadigen de kookplaat en moeten onmiddellijk worden verwijderd. Zout, suiker en zand kunnen krassen veroorzaken op het glazen oppervlak. Gebruik een zachte doek, absorberend keukenpapier of specifieke producten voor het reinigen van de kookplaat (volg de aanwijzingen van de fabrikant). GEEN STOOMREINIGER GEBRUIKEN!!! Belangrijk: In geval er per ongeluk grote hoeveelheden vloeistof uit de pannen wordt gemorst, is het mogelijk in te grijpen door middel van het afvoerventiel op de onderste achterzijde van het apparaat om alle resten te verwijderen en een reiniging met de hoogste hygiënische veiligheid uit te voeren. afb. 16

Voor een nog vollediger en grondiger reiniging is het mogelijk de onderste bak volledig te verwijderen. afb. 18a - 18b Reiniging van het metalen rooster: Het rooster moet met de hand gewassen worden, met warm water en een mild reinigingsmiddel, en goed worden afgedroogd om oxidatieverschijnselen te voorkomen.

Onderhoud van de afzuigkap Reiniging Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek. GEEN

GEREEDSCHAP OF INSTRUMENTEN GEBRUIKEN VOOR

DE REINIGING! Vermijd het gebruik van producten die schurende stoffen bevatten. GEEN ALCOHOL GEBRUIKEN! Vetfilter Verzameld de door de bereiding vrijgegeven vetdeeltjes Moet eenmaal per maand gereinigd worden (of wanneer het systeem voor de aanduiding van de verzadiging van de filters dit vereist) met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser met lage temperaturen en de korte cyclus. Het kan gebeuren dat het wassen in de vaatwasser het metalen vetfilter verkleurt maar de filtratie-eigenschappen zullen absoluut niet wijzigen. afb. 15 Filter Met Actieve Kool - Keramisch (Alleen voor de Filterversie) Vangt de door de bereiding veroorzaakte onaangename geuren op Het product is uitgerust met een set geurfilters. De verzadiging van de geurfilters treedt op na min of meer langdurig gebruik, afhankelijk van het soort koken en de regelmaat van de vetfilterreiniging. De geurfilters kunnen om de 2/3 maanden warmteregenereerd worden in een voorverwarmde oven op 200°C gedurende 45 minuten. Een correcte regeneratie zorgt voor een constante filteringsefficiëntie voor 5 jaar. afb. 17 – 17a – 17b – 17c139

5.2 Het opsporen van storingen

Het bedieningspaneel wordt uitgeschakeld vanwege te hoge temperatuur De interne temperatuur van de elektronische onderdelen is te hoog

Wacht tot de kookplaat is afgekoeld alvorens hem opnieuw te gebruiken

Er wordt een voortdurende (permanente) activering van de toets waargenomen. De interface schakelt uit na 10 seconden. Water, pannen of kookgerei op de gebruikersinterface. Reinig het oppervlak en verwijder eventuele voorwerpen vanaf de kookplaat.

Voor alle andere foutmeldingen ( E … U …) Contact opnemen met de technische servicedienst en de foutcode mededelen

Voordat u contact opneemt met de Servicedienst 1. Controleren of het mogelijk is het probleem zelf op te lossen met behulp van de aanwijzingen beschreven onder "Problemen oplossen".

2. Het apparaat uit- en weer inschakelen om te controleren of het probleem verholpen is.
