GEBRUIKSAANWIJZING NikolaTesla Prime PRF0155874 ELICA

Se, após as verificações acima, o problema persistir, entrar em contacto com o Serviço de Assistência mais próximo.158 NL - Montagevoorschriften en gebruiksaanwijzing De instructies van deze handleiding strikt in acht nemen. Wij aanvaarden geen aansprakelijkheid voor eventuele problemen, schade of brand, veroorzaakt door het apparaat als gevolg van de niet-naleving van de instructies van deze handleiding. Het apparaat is uitsluitend bedoeld voor een huishoudelijk gebruik voor het koken van voedingsmiddelen en het afzuigen van de dampen van het kookproces. Geen ander gebruik is toegestaan (bijv. het verwarmen van ruimtes). De fabrikant aanvaardt geen enkele aansprakelijkheid voor een oneigenlijk gebruik of voor verkeerde instellingen van de bedieningselementen. Het is mogelijk dat het product er anders uitziet dan in de illustraties van dit boekje, maar de aanwijzingen voor gebruik, onderhoud en montage blijven hetzelfde. Het is belangrijk om deze handleiding te bewaren zodat ze op elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of verhuizing moet de handleiding bij het product blijven. ! De instructies aandachtig lezen: deze bevatten belangrijke informatie over de installatie, het gebruik en de veiligheid. ! Geen elektrische wijzigingen op het product aanbrengen ! Alvorens het apparaat te installeren, moet gecontroleerd worden of alle onderdelen onbeschadigd zijn. Anders contact opnemen met uw leverancier en niet verder gaan met de installatie. ! Controleer de integriteit van het product alvorens over te gaan met de installatie. Anders contact opnemen met uw leverancier en niet verder gaan met de installatie. Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

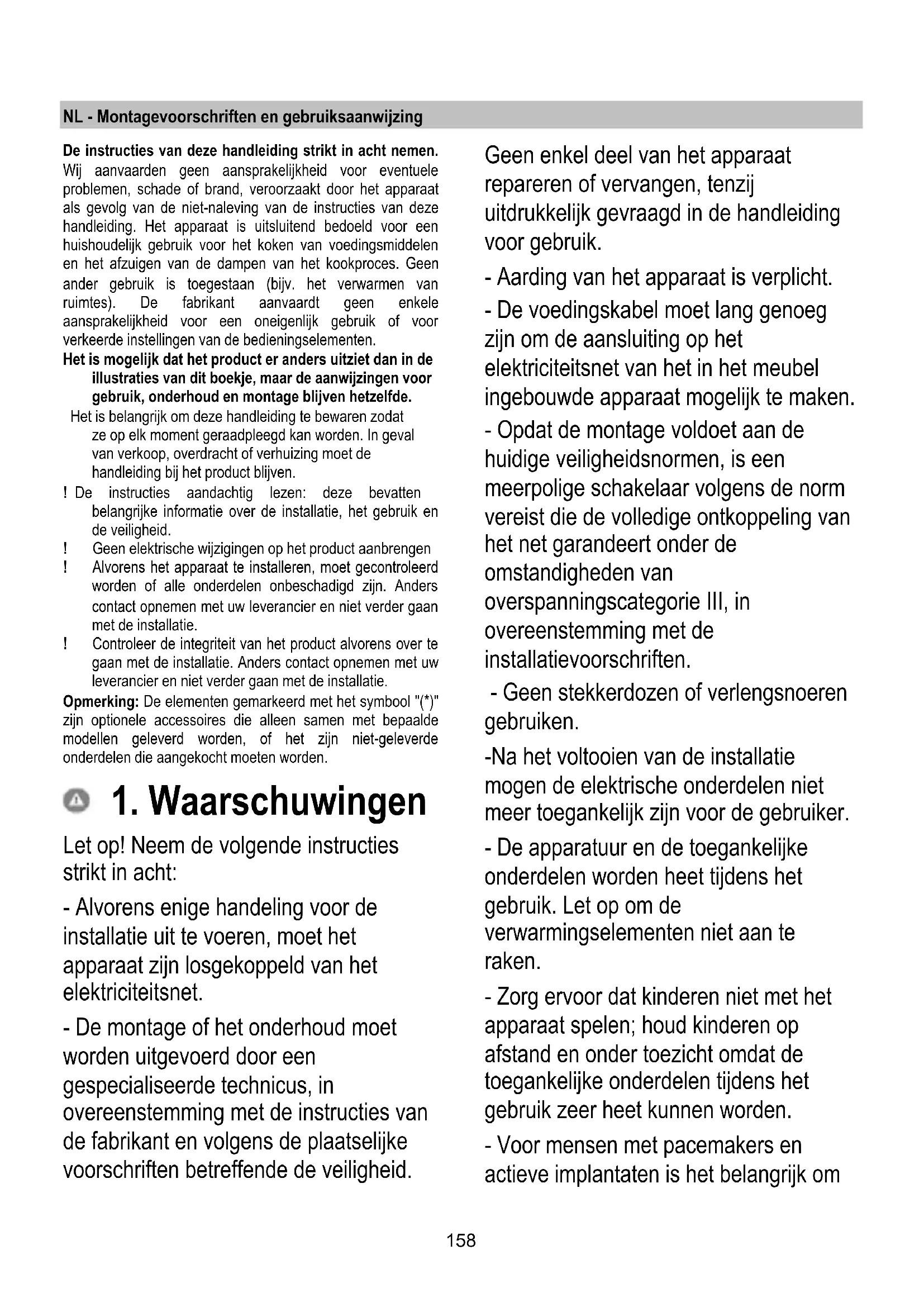

Let op! Neem de volgende instructies strikt in acht: - Alvorens enige handeling voor de installatie uit te voeren, moet het apparaat zijn losgekoppeld van het elektriciteitsnet. - De montage of het onderhoud moet worden uitgevoerd door een gespecialiseerde technicus, in overeenstemming met de instructies van de fabrikant en volgens de plaatselijke voorschriften betreffende de veiligheid. Geen enkel deel van het apparaat repareren of vervangen, tenzij uitdrukkelijk gevraagd in de handleiding voor gebruik. - Aarding van het apparaat is verplicht. - De voedingskabel moet lang genoeg zijn om de aansluiting op het elektriciteitsnet van het in het meubel ingebouwde apparaat mogelijk te maken. - Opdat de montage voldoet aan de huidige veiligheidsnormen, is een meerpolige schakelaar volgens de norm vereist die de volledige ontkoppeling van het net garandeert onder de omstandigheden van overspanningscategorie III, in overeenstemming met de installatievoorschriften. - Geen stekkerdozen of verlengsnoeren gebruiken. -Na het voltooien van de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker. - De apparatuur en de toegankelijke onderdelen worden heet tijdens het gebruik. Let op om de verwarmingselementen niet aan te raken. - Zorg ervoor dat kinderen niet met het apparaat spelen; houd kinderen op afstand en onder toezicht omdat de toegankelijke onderdelen tijdens het gebruik zeer heet kunnen worden. - Voor mensen met pacemakers en actieve implantaten is het belangrijk om159 te controleren, voorafgaand aan het gebruik van de inductiekookplaat, of uw stimulator compatibel is met het apparaat. - Tijdens en na gebruik de verwarmingselementen van het apparaat niet aanraken. - Vermijd het contact met doeken of andere brandbare materialen totdat alle onderdelen van het apparaat voldoende zijn afgekoeld. - Geen brandbare materialen op het apparaat of in zijn nabijheid plaatsen. - Oververhitte vetten en oliën kunnen gemakkelijk vlam vatten. Houd toezicht tijdens de bereiding van voedsel dat rijk is aan vet en olie. - Indien het oppervlak is aangetast of gebarsten, moet het apparaat worden uitgeschakeld om het gevaar van elektrische schok te voorkomen. - Het apparaat mag niet door een externe timer of een afzonderlijk systeem voor afstandsbediening in bedrijf worden gesteld. - Een kookproces met olie of vet op een kookplaat zonder toezicht kan gevaarlijk zijn en brand veroorzaken. - Het kookproces moet onder toezicht staan. Een kort kookproces moet constant bewaakt worden. - NOOIT proberen vlammen met water te blussen. In plaats daarvan, het apparaat uitschakelen en de vlammen doven met, bijvoorbeeld, een deksel of een blusdeken. Brandgevaar: plaats geen voorwerpen op de kookplaten. - Geen stoomreiniger gebruiken. - Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat omdat deze oververhit zouden kunnen raken. - Alvorens het model op het elektriciteitsnet aan te sluiten: controleer het typeplaatje (aan de onderkant van het apparaat) om er zeker van te zijn dat de spanning en het vermogen overeenkomen met die van het elektriciteitsnet en dat het stopcontact geschikt is. In geval van twijfel contact opnemen met een gekwalificeerde elektricien. Belangrijk: - Na gebruik de kookplaat uitschakelen door middel van het bedieningspaneel en niet vertrouwen op de pan-detector. - Om het morsen van vloeistoffen te voorkomen moet, voor het koken of verwarmen van vloeistoffen, de warmtetoevoer beperkt worden. - Laat de verwarmingselementen niet ingeschakeld met lege pannen of steelpannen, of zonder recipiënten. - Aan het einde van het kookproces de betreffende zone uitschakelen. - Tijdens het koken nooit vellen aluminiumfolie gebruiken of direct in aluminium verpakte producten plaatsen. Het aluminium zou kunnen smelten en uw apparaat onherstelbaar beschadigen. - Nooit een blikje met voedingsmiddelen opwarmen zonder dit eerst te openen: het zou kunnen ontploffen!160 Deze waarschuwing geldt voor alle andere soorten kookplaten. - Het gebruik van een hoog vermogen, zoals de functie Booster, is niet geschikt voor het verwarmen van bepaalde vloeistoffen, zoals bijvoorbeeld bakolie. De overmatige hitte zou gevaarlijk kunnen zijn. In dit geval raden wij het gebruik van een lager vermogen aan. - De recipiënten moeten rechtstreeks en in het midden op de kookplaat worden geplaatst. In geen geval andere objecten tussen de pan en de kookplaat plaatsen. - In geval van hoge temperaturen, vermindert het apparaat automatisch het vermogensniveau van de kookzones. Voordat er enige handeling voor reiniging of onderhoud wordt uitgevoerd, moet het product worden losgekoppeld van het elektriciteitsnet door de stekker te verwijderen of de hoofdschakelaar van de woning uit te schakelen. Gebruik tijdens alle handelingen voor installatie en onderhoud altijd werkhandschoenen. Het apparaat kan gebruikt worden door kinderen vanaf 8 jaar oud en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met gebrek aan ervaring of de nodige kennis, mits deze onder toezicht staan of nadat deze instructies kregen voor een veilig gebruik van het apparaat en betreffende het begrip van de gevaren die inherent zijn aan het apparaat. Kinderen moeten gecontroleerd worden om ervoor te zorgen dat ze niet met het apparaat spelen. De reiniging en het onderhoud mogen niet worden uitgevoerd door kinderen zonder dat deze onder toezicht staan. De ruimtes moeten beschikken over voldoende ventilatie wanneer de afzuigkap gelijktijdig gebruikt wordt met andere apparaten die functioneren op gas of andere brandstoffen. De afzuigkap moet regelmatig zowel intern als extern gereinigd worden (TEN MINSTE EENMAAL PER MAAND) en hierbij moeten alle uitdrukkelijke aanwijzingen van de onderhoudsinstructies in acht worden genomen. De niet-naleving van de voorschriften voor het reinigen van de afzuigkap en voor het vervangen en reinigen van de filters vormt een gevaar voor brand. Het is ten strengste verboden voedsel direct op de vlam voor te bereiden. Het gebruik van open vuur is schadelijk voor de filters, vormt een gevaar voor brand en moet derhalve altijd vermeden worden. Het frituren moet altijd onder toezicht worden uitgevoerd om te voorkomen dat de olie oververhit raakt en vlam vat. LET OP: Wanneer de kookplaat in werking is, kunnen de toegankelijke delen van de afzuigkap heet worden. Let op! Het apparaat niet op het elektriciteitsnet aansluiten voor zolang de installatie niet volledig voltooid is. Voor wat betreft de technische en veiligheidsmaatregelen voor de afvoer van de dampen moeten de eisen van de regelgeving van de plaatselijke bevoegde161 instanties strikt in acht worden genomen. De aangezogen lucht mag niet geleid worden in een kanaal dat ook gebruikt wordt voor het afvoeren van rookgassen van apparaten die functioneren op gas of andere brandstoffen. De afzuigkap nooit gebruiken zonder het correct gemonteerde rooster!

Gebruik alleen de met het product voor de installatie geleverde bevestigingsschroeven of, indien deze niet geleverd zijn, koop het correcte type schroef. Gebruik een correcte lengte voor de schroeven zoals beschreven in de handleiding voor installatie. Wanneer de afzuigkap gelijktijdig functioneert met apparaten die gevoed worden door een andere energie dan elektriciteit, mag de negatieve druk in de ruimte de 4Pa (4 x 10-5 bar) niet overschrijden. Dit apparaat is gemarkeerd volgens de Europese Richtlijn 212/19/EG, Waste Electrical and Electronic Equipment (WEEE) - (Afgedankte Elektrische en Elektronische Apparatuur (AEEA)) Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt verwijderd, draagt de gebruiker bij aan het voorkomen van potentieel negatieve consequenties voor het milieu en de gezondheid. Het symbool op het product of op de begeleidende papieren geeft aan dat dit product niet behandeld mag worden als huishoudelijk afval maar ingeleverd moet worden bij een erkend inzamelpunt voor de recycling van elektrische en elektronische apparaten. Verwerk het product in overeenstemming met de plaatselijke regelgeving voor afvalverwijdering. Voor meer informatie over de verwerking, het hergebruik en de recycling van dit product contact opnemen met de plaatselijke instantie voor de inzameling van huishoudelijke apparaten of de winkel waar het product is aangekocht. Apparatuur ontworpen, getest en vervaardigd in overeenkomst met de normen inzake:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-3; CEI/EN 61000-3-12. Suggesties voor een correct gebruik om de gevolgen voor het milieu te verminderen: Wanneer u begint de koken de afzuigkap op de minimale snelheid inschakelen en hem ook na het einde van de bereiding enkele minuten ingeschakeld laten. De snelheid alleen verhogen in geval van een grote hoeveelheid stoom en rook en gebruik de functie booster alleen in extreme gevallen. Om het systeem voor de geurbeperking efficiënt te behouden moet(en), wanneer nodig, het/de koolstoffilter(s) vervangen worden. Voor het efficiënt behouden van het vetfilter moet dit, wanneer noodzakelijk, gereinigd worden. Om de efficiëntie te optimaliseren en de geluidsemissies te beperken, is het raadzaam de in deze handleiding aangegeven maximale diameter voor het leidingensysteem te gebruiken.162

Gebruik van de kookplaat Het kooksysteem op inductie is gebaseerd op het fysische verschijnsel van magnetische inductie. De voornaamste eigenschap van dit systeem is de directe overdracht van energie van de generator naar de pan. Voordelen: In vergelijking met elektrische kookplaten is uw inductiekookplaat: - Veiliger: lagere temperatuur op het glazen oppervlak. - Sneller: kortere verwarmingstijden van het voedsel. - Preciezer: de kookplaat reageert onmiddellijk op uw commando ’s. - Efficiënter: 90% van de geabsorbeerde energie wordt omgezet in warmte. Bovendien wordt de warmteoverdracht onmiddellijk onderbroken zodra de pan van de kookplaat verwijderd wordt en wordt zo onnodig warmteverlies voorkomen.

2.1 Recipiёnten voor het koken

Gebruik alleen pannen met het symbool Belangrijk: om blijvende beschadiging van het oppervlak van de kookplaat te voorkomen, gebruik geen: - recipiënten waarvan de bodem niet volledig plat is. - metalen recipiënten met geëmailleerde bodem. - recipiënten met een ruwe onderkant, om krassen op het oppervlak van de kookplaat te voorkomen. - plaats nooit hete pannen en steelpannen op het oppervlak van het bedieningspaneel van de plaat.

Koken op inductie maakt gebruik van magnetisme om warmte te genereren. De recipiënten moeten derhalve ijzer bevatten. Met een eenvoudige magneet kunt u controleren of het materiaal van de pan magnetisch is. Wanneer ze als niet- magnetisch worden bevonden, zijn de pannen niet geschikt.

2.1.2 Aanbevolen diameters voor de bodem van de

pan BELANGRIJK: indien de pannen geen correcte afmetingen hebben, worden de kookzones niet geactiveerd. Raadpleeg het geïllustreerde deel van deze handleiding om te controleren welke diameter pan op elke afzonderlijke zone gebruikt moet worden.

2.2 Energiebesparing

Voor het verkrijgen van de beste resultaat raden wij aan: - Braadpannen en pannen te gebruiken met een diameter van de bodem die gelijk is aan die van de kookzone. - Alleen pannen en braadpannen met een vlakke bodem te gebruiken. - Indien mogelijk de deksels tijdens het koken op de pannen te houden. - Groenten, aardappelen, enz. te koken met een kleine hoeveelheid water om de bereidingstijd te beperken. - De snelkookpan te gebruiken om het energieverbruik en kooktijd verder te beperken. - De pan in het midden van de op de plaat aangegeven kookzone te plaatsen. Gebruik van de afzuigkap Het afzuigsysteem kan gebruikt worden in de afzuigversie met externe afvoer of in de filterversie met interne recirculatie. Extractie-vorm Afb.7 De dampen worden naar buiten afgevoerd door middel van een reeks leidingen (apart aan te schaffen) bevestigd op de meegeleverde flensaansluiting. De diameter van het afvoerkanaal moet gelijk zijn aan de diameter van de aansluitring: - in geval van rechthoekige uitgang 222 x 89 mm - in geval van ronde uitgang Ø 150 mm (*) Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de afzuigversie in het geïllustreerde deel van deze handleiding. Afb.7c Sluit het product aan op leidingen en uitlaatopeningen in de wand met een gelijke diameter aan die van de luchtuitlaat (flensaansluiting). Het gebruik van leidingen en uitlaatopeningen met een kleinere diameter veroorzaken een verminderde prestatie van de afzuiging en een aanzienlijke toename van het geluidsniveau. In deze gevallen aanvaarden wij derhalve geen enkele aansprakelijkheid. ! Gebruik een zo kort mogelijke leiding. ! Gebruik een leiding met zo weinig mogelijk bochten (maximale hoek van de bocht: 90°). ! Vermijd drastische wijzigingen in de doorsnede van de leiding.163 Filtratie-vorm Afb.8 De aangezogen lucht wordt na filtratie door speciale vetfilters en geurbeperkende filters weer in de ruimte geleid. Het product wordt geleverd met alle elementen noodzakelijk voor een standaardinstallatie, met de luchtuitlaat aan de voorzijde van de plint van het meubel. De verpakking omvat reeds vier sets performante keramische filters met actieve koolstof. De keramische filters zijn innovatieve modulaire zelfgenererende koolstoffilters (raadpleeg het deel Onderhoud - Filters met actieve koolstof van deze handleiding). De fysisch-chemische eigenschappen maken het mogelijk een hoge efficiëntie van geurabsorptie te bereiken en een hoge mechanische weerstand. Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de filterversie (in het geïllustreerde deel van deze handleiding). afb. 13b Raadpleeg de websites www.elica.com

www.shop.elica.com om het volledige scala van beschikbare kits te controleren en om verschillende installaties uit te kunnen voeren in zowel de filter- als de afzuigversie.164

Zowel de elektrische als de mechanische installatie moeten worden uitgevoerd door gespecialiseerd personeel. Het apparaat is vervaardigd voor inbouw in een 2-6 cm dik werkblad in geval van opbouwinstallatie; een verzonken installatie vereist een 2,5-6 cm dik werkblad. De minimale afstand tussen de kookplaat en de wanden moet aan de voorkant ten minste 5 cm bedragen, aan de zijkanten 4 cm en ten minste 50 cm ten opzichte van de kastjes erboven. NB = Dit zijn indicatieve afstanden: houd bij het bepalen van de afstanden rekening met de aanwijzingen van de fabrikant van de keuken.

3.1 Elektrische aansluiting

Afb. 3 - Verwijder de stekker van het apparaat uit het stopcontact. - De installatie moet worden uitgevoerd door professioneel gekwalificeerd personeel dat op de hoogte moet zijn van de van kracht zijnde veiligheids- en installatievoorschriften. - De fabrikant wijst iedere aansprakelijkheid af voor letsel aan personen of dieren en voor materiële schade die het gevolg zijn van de niet-naleving van de in dit hoofdstuk beschreven richtlijnen. - De voedingskabel moet voldoende lang zijn om de kookplaat uit het werkblad te kunnen verwijderen. - Verzeker u ervan dat de spanning aangegeven op het typeplaatje op de onderzijde van het apparaat overeenkomt met die van de woning waar het apparaat geïnstalleerd zal worden. - Geen verlengsnoeren gebruiken. - De aarding is wettelijk verplicht. - De elektrische aardgeleider moet 2 cm langer zijn dan de andere geleiders. - In het geval dat het apparaat niet is uitgerust met een voedingskabel, gebruik dan een kabel met een minimale doorsnede van de geleiders van 2,5 mm2 voor vermogens tot 7200 watt; voor hogere vermogens moet de doorsnede 4 mm2 zijn). - Op geen enkel punt van de kabel mag de temperatuur 50°C hoger zijn dan de omgevingstemperatuur. - Het apparaat is bedoeld om permanent aangesloten te zijn op het elektriciteitsnet; daarom moet de verbinding met de vaste netvoeding worden uitgevoerd door middel van een meerpolige schakelaar volgens norm, die de volledige ontkoppeling van de netvoeding garandeert onder de omstandigheden van de overspanningscategorie III en die na de installatie gemakkelijk bereikbaar moet zijn. Let op! Voordat u het circuit weer op het voedingsnet aansluit en de goede werking ervan controleert, moet altijd eerst gecontroleerd worden of de netkabel correct gemonteerd is. Let op! De vervanging van de verbindingskabel moet worden uitgevoerd door de erkende technische servicedienst of door een persoon met een soortgelijke deskundigheid. Opmerking : het product is uitgerust met de functie Power Limitator door middel waarvan een maximale drempel voor kW-absorptie kan worden ingesteld. De instelling moet worden uitgevoerd op het moment van aansluiting van het product op het elektriciteitsnet of de heraansluiting van het elektriciteitsnet zelf (binnen 2 minuten). Raadpleeg het deel Werking van deze handleiding voor de instelvolgorde van de Power Limitator.

Voordat u begint met de installatie:

• Na het uitpakken van het product controleren of het niet beschadigd is tijdens het transport en in geval van problemen, alvorens verder te gaan met de installatie, contact opnemen met uw leverancier of de klantenservice.

• Controleer of het gekochte product de juiste afmetingen heeft voor de gekozen installatiezone.

• Controleer of de verpakking (om transportredenen) aanvullend materiaal bevat (zoals bijvoorbeeld zakjes met schroeven, de garantie enz.); dit moet eventueel verwijderd en bewaard worden.

• Controleer ook of er in de nabijheid van de installatiezone een stopcontact beschikbaar is. Voorbereiding van het meubel voor de inbouw: - Het product mag niet geïnstalleerd worden boven koelapparatuur, vaatwasmachines, fornuizen, ovens, wasmachine en wasdrogers. - Voer eerst alle zaagwerkzaamheden in het meubel uit en verwijder alle houtkrullen en zaagsel voordat de kookplaat geplaatst wordt. - om de installatie van de filterversie te optimaliseren, wordt aangeraden om in de plint een gleuf aan te brengen en daarin een in de handel verkrijgbaar rooster te plaatsen BELANGRIJK: gebruik een één-component lijmkit (S), met een thermische weerstand tot aan 250°; voorafgaand op de installatie moeten de te verlijmen oppervlakken zorgvuldig gereinigd worden en moeten alle stoffen, die de hechting zouden kunnen aantasten, verwijderd worden (bijv.: losmiddelen, conserveringsmiddelen, vetten, oliën, poeders, oude lijmresten, enz.); de kit moet gelijkmatig over de gehele omtrek van de lijst verdeeld worden; na het verlijmen de kit gedurende ongeveer 24 uur laten opdrogen. Afb. 1b LET OP! De ontbrekende installatie van schroeven en bevestingselementen, zoals voorzien in deze instructies, kan gevaren van elektrische aard veroorzaken. Opmerking: voor een correcte installatie van het product is het raadzaam de leidingen te omwikkelen met een kleefstof met de volgende kenmerken: - elastische folie van zachte PVC, met hechtmiddel op basis van acrylaat - moet voldoen aan de norm DIN EN 60454 - vlamvertragend - uitstekende weerstand tegen veroudering - bestand tegen temperatuurwisselingen - bruikbaar bij lage temperaturen165

Bedieningspaneel Opmerking: Voor het selecteren van de commando's is het voldoende om het overeenkomstige symbool aan te raken (erop te drukken).

1. ON/OFF van de kookplaat/afzuigkap

8. Activering Temperature Manager (Warming

Function) [Temperatuurbeheer - Verwarmingsfunctie]

2. Selectie kookzone 9. Pauze

11. Indicator actieve Afzuigkap

Weergave Power Level [Vermogensniveau] en Aanzuigvermogen Activering indicator Verzadiging Filters

4. Activering Timer “STAND_ALONE” [Onafhankelijke timer] 12. Selectie/Activering afzuigkap

Display : Timer “STAND_ALONE [Onafhankelijke timer]” / Timer Kookzones Display Afzuigkap

5. Verhogen/verlagen tijd Timer “STAND_ALONE

Indicator Timer Kookzones actief

14. Activering functie automatische afzuigkap

Belangrijk informatie alvorens te beginnen: Bij het ontwerp van alle functies van deze kookplaat is voldaan aan de meest strenge veiligheidsnormen. Derhalve:

• Worden bepaalde functies niet geactiveerd, of worden ze automatisch gedeactiveerd, wanneer er geen pannen aanwezig zijn op de kookzones of wanneer ze niet goed geplaatst zijn.

• In andere gevallen worden de geactiveerde functies na enkele seconden automatisch gedeactiveerd wanneer de geselecteerde functie een instelling behoeft die echter niet wordt ingevoerd (bijv.: “Kookplaat inschakelen” zonder “Selecteer kookzone” en de “Bedrijfstemperatuur”, of de “Functie Lock” of de “Timer”). Let op! In geval van (bijvoorbeeld) een langdurig gebruik, zou de uitschakeling van de kookzone niet onmiddellijk kunnen plaatsvinden omdat de koelfase wordt uitgevoerd; op het display van de kookzones verschijnt het symbool “ ” om aan te geven dat deze fase wordt uitgevoerd. Wacht tot het display uit gaat alvorens de kookzone te benaderen. Display kookzone op de displays van de kookzones wordt weergegeven:

Functie Temperature Manager [Temperatuurbeheer] actief

Kenmerken van de kookplaat Safe Activation [Veilige inschakeling] Het product wordt alleen geactiveerd in aanwezigheid van pannen op de kookzones: het verwarmingsproces wordt niet geactiveerd of wordt onderbroken in geval van afwezigheid of verwijdering van de pannen. Pot Detector [Pannendetector] Het product detecteert automatisch de aanwezigheid van pannen op de kookzones.

Safety Shut Down [Veilige uitschakeling] Om veiligheidsredenen heeft elke kookzone een maximale werkingsduur, afhankelijk van het ingestelde vermogensniveau.

Residual Heat Indicator [Indicator restwarmte] Bij de uitschakeling van één of meerdere kookzones wordt de aanwezigheid van restwarmte gesignaleerd met een speciale visuele aanduiding op het display van de betreffende zone, door middel van het symbool “

Werking Opmerking: Voor de activering van de functies moet allereerst de gewenste zone geactiveerd worden Inschakeling Druk kort op (raak aan) ON/OFF (1) kookplaat/afzuigkap: het symbool wordt verlicht; door te blijven drukken, worden alle beschikbare functies voor enkele ogenblikken weergegeven, vervolgens blijven alleen de voornaamste functies actief; de andere functies kunnen gebruikt worden, en worden later geactiveerd, tijdens het gebruik van het apparaat. BELANGRIJK: alle beschikbare functies worden gematigd verlicht; de verlichting wordt pas sterker op het moment van activering van de functies. Druk nogmaals op om uit te schakelen Opmerking: Deze functie heeft voorrang op alle andere functies.

Selectie kookzones Druk op (raak aan) de zone Selectie/Display (2) die overeenkomt met de gewenste kookzone.167 Power Level [Vermogensniveau] De kookplaat is uitgerust met 9 vermogensniveaus Raak de Selectiebalk (3) aan en verschuif de vingers: naar rechts om het vermogensniveau te verhogen; naar links om het vermogensniveau te verlagen. Het ingestelde vermogensniveau wordt weergegeven in de zone Selectie/Display (2)

Power Booster [Vermogensboost] Het product is voorzien van een extra vermogensniveau (hoger dan het niveau ), dat 5 minuten actief blijft, waarna het vermogen terugkeert naar het eerder gebruikte niveau. Raak de Selectiebalk (3) aan en verschuif de vingers (voorbij het niveau ) om de Power Booster [Vermogensboost] te activeren Het niveau Power Booster [Vermogensboost] wordt in de zone Selectie/Display (2) aangegeven met het symbool ”

Opmerking : de voorste kookzones beschikken niet over de getimede Booster; om de Power Booster [Vermogensboost] in deze zones de deactiveren moet de Selectiebalk (3) worden aangeraakt en moeten de vingers langs de balk verschoven worden om het vermogensniveau te verlagen.

Key Lock [Toetsenvergrendeling] Door middel van de Key Lock [Toetsenvergrendeling]kunnen de instellingen van de kookplaat vergrendeld worden om te voorkomen dat deze per ongeluk gewijzigd worden en om de reeds ingestelde functies actief te laten. Activering:

• druk op (10) Herhaal dezelfde handeling voor de deactivering. Let op : wanneer met actieve Key Lock [Toetsenvergrendeling] gedrukt wordt op een willekeurige andere functie, zal het symbool knipperen om aan te geven dat de functie gebruikt wordt en eventueel gedeactiveerd moet worden om op de kookplaat te kunnen handelen.

Automatic Heat UP [Automatische opwarming] Door middel van de functie Automatic Heat UP [Automatische opwarming] is het mogelijk om het ingestelde vermogen sneller naar de bijbehorende waarde te brengen; deze functie biedt het voordeel van een sneller kookproces, zonder het risico voor aanbranden van de levensmiddelen omdat de temperatuur het ingestelde niveau niet zal overschrijden. Deze functie is beschikbaar voor de vermogensniveaus 1 - 8. Activering:

• druk bij ingeschakelde kookzone op (7)

• op het Display (2) wordt een knipperende "

weergegeven, afgewisseld met op de kookzone ingestelde vermogen Wanneer het vermogensniveau van de kookzone verhoogd wordt: blijft de functie Automatic Heat Up [Automatische opwarming] actief met de nieuwe temperatuurinstelling; Wanneer het vermogensniveau van de kookzone verlaagd wordt: wordt de functie Automatic Heat Up [Automatische opwarming] gedeactiveerd. Let op : wanneer tegelijkertijd een andere kookzone geselecteerd wordt, wordt het symbool (7) opnieuw verlicht met matige sterkte en kan de functie dus ook voor deze zone geactiveerd worden; de functie blijft in ieder geval actief in de zone waarop hij reeds in ingesteld, zoals aangegeven op het Display (2)

Temperature Manager (Verwarmingsfunctie) - [Temperatuurbeheer - Verwarmingsfunctie] Temperature Manager is een regelfunctie door middel waarvan de warmte op een constante temperatuur gehandhaafd kan worden, op een geoptimaliseerd vermogen tussen 0 en 1; ideaal voor het warm houden van reeds gare gerechten. De functie Temperature Manager wordt geactiveerd met één druk op de toets Op het display (2) van de met Temperature Manager functionerende kookzone verschijnt het symbool

Let op : wanneer tegelijkertijd een andere kookzone geselecteerd wordt, wordt het symbool (8) opnieuw verlicht met matige sterkte en kan de functie dus ook voor deze zone geactiveerd worden; de functie blijft in ieder geval actief in de zone waarop hij reeds in ingesteld, zoals aangegeven op het Display (2)

• Druk voor de deactivering en uitschakeling nogmaals op (8) , tot het op Display (2) weergegeven niveau wordt gebracht naar “

Let op : wanneer er meerdere zones zijn die in Temperature Manager (Verwarmingsfunctie) functioneren, selecteer dan eerst de gewenste zone door middel van de zone Selectie (2) ; de functie kan ook gedeactiveerd worden door op de Selectiebalk (3) het Power Level [Vermogensniveau] terug te brengen naar “ ”.168 Pauze Met behulp van de functie Pauze kunnen de actieve functies van de kookplaat stopgezet worden en wordt het kookvermogen op nul gesteld. Activering:

• er wordt een knipperende “ ” weergegeven op de displays (2) Voor de deactivering van de functie:

• druk op (9) de Selectiebalk (3) wordt verlicht

• druk op/verschuif de vingers op de Selectiebalk (3) om de functie te deactiveren Let op : de deactivering hersteld naar de conditie van de kookplaat van voor de pauze: de kookplaat blijft functioneren met de eerder gemaakte instellingen. Let op : wanneer de Functie Pauze na 10 minuten niet gedeactiveerd wordt, zal de kookplaat automatisch uitschakelen. Opmerking: de Functie Pauze is niet van invloed op de afzuigfunctie Timer “STAND ALONE” [Onafhankelijke timer] De functie Timer is een countdown die onafhankelijk is van de kookzones (en van de afzuigzone). De Timer wordt geactiveerd door te drukken op de Zone/Display (4) Gebruik de symbolen (5) om de duur van de Timer in te stellen, weergegeven in de Zone/Display (4) Opmerking : wacht 10 seconden zonder op andere toetsen te drukken om de countdown te starten. Het formaat van de Timer is

. voor de uren : instelbaar van 0 tot 9

voor de minuten : instelbaar van 0 tot 59 In de Zone/Display (4) wordt de resterende tijd weergegeven; aan het einde van de countdown wordt een geluidssignaal afgegeven Opmerking : de weergave van de countdown met een resterende tijd van minder dan 10 minuten heeft het volgende formaat

seconden met een vast verlicht punt Voor het uitschakelen van de Timer:

• selecteer Zone/Display (4)

• stel de duur van de Timer in op , door middel van (5) Timer Kookzones De functie Timer Kookzones is een countdown die voor elke kookzone, ook gelijktijdig, kan worden ingesteld Aan het einde van de ingestelde duur worden de kookzones automatisch uitgeschakeld en wordt de gebruiker gewaarschuwd met een geluidssignaal. Activering van de functie Timer Kookzones

• Raak de zone Selectie/Display (2) aan (druk op) (power level ¹0)

• Druk op (6) van de betreffende kookzone

• Gebruik de symbolen (5) om de duur van de Timer in te stellen; deze wordt weergegeven in de Zone/Display (4); tijdens de instelling zal het symbool (6) knipperen

Opmerking : wacht 10 seconden zonder op andere toetsen te drukken om de Timer Kookzones te starten. Opmerking : druk nogmaals, deze keer lang, op (6) om de Timer van de kookzone te resetten De handeling kan naar wens op meerdere kookzones herhaald worden. Let op : elke kookzone kan een andere Timer ingesteld hebben, op display (4) verschijnt de countdown van de momenteel geselecteerde kookzone; is er geen kookzone geselecteerd, dan wordt met druk op Display (4) de countdown van de Timer “STAND-ALONE” weergegeven. De manier van weergave van de countdown is gelijk aan die van de Timer “STAND-ALONE” (zie vorige paragraaf Timer “STAND ALONE [Onafhankelijke timer]

Wanneer de timer de countdown voltooit, wordt een geluidssignaal afgegeven en wordt de kookzone uitgeschakeld.

Voor de uitschakeling van de Timer:

• selecteer de kookzone (2)

• stel de duur van de Timer in op , door middel van (5).169 Power Limitation Door middel van de functie Power Limitation kan de werking van het product zo worden ingesteld dat de maximale absorptie beperkt wordt. Opmerking: de instelling moet worden uitgevoerd met de uitgeschakelde kookplaat, zonder te drukken op de toets ON/ OFF(1), op het moment van aansluiting van de kookplaat op het elektriciteitsnet of bij de nieuwe aansluiting van het elektriciteitsnet, binnen 2 minuten. Voor de instelling van de Power Limitation: - druk op (de toets knippert, alleen gedurende de eerste 2 minuten dat het product elektrisch gevoed wordt) - houd ingedrukt en druk, één voor één, op alle zones voor Selectie/Display (2) van de kookzones, te beginnen met de zone rechtsvoor (FR) en met de wijzers van de klok mee

- bij elke druk wordt er een kort geluidssignaal afgegeven - nadat gedrukt is op alle Displays (2), kan de toets worden losgelaten

op dit punt: - toont Display (2) van de zone linksachter (RL) op volgorde afwisselend de symbolen “C” en “0”, om aan te geven dat de instelling kan worden uitgevoerd: selecteer het Display (2-RL) schuif vervolgens over de Selectiebalk (3), tot op het Display de symbolen “C” en “8” worden weergegeven, op het Display (2-FL) wordt de huidige instelling weergegeven** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** de standaardinstelling is gelijk aan 7,4 KW

Druk, om de instelling van de Power Limitation te wijzigen, - op Display (2) van de zone linksvoor (FL) - schuif vervolgens over de Selectiebalk (3) om de nieuwe instelling te selecteren - druk, om de gemaakte keuze op te slaan, gedurende 2 seconden op de toets ON/OFF (1),; er wordt een lang geluidssignaal afgegeven ter bevestiging van de uitgevoerde instelling170

GEBRUIK VAN DE AFZUIGKAP

Inschakeling Druk kort op (raak aan) ON/OFF (1) kookplaat/afzuigkap: het symbool wordt verlicht; door te blijven drukken, worden alle beschikbare functies voor enkele ogenblikken weergegeven, vervolgens blijven alleen de voornaamste functies actief; de andere functies kunnen gebruikt worden, en worden later geactiveerd, tijdens het gebruik van het apparaat. BELANGRIJK: alle beschikbare functies worden gematigd verlicht; de verlichting wordt pas sterker op het moment van activering van de functies. Druk nogmaals op om uit te schakelen Opmerking: Deze functie heeft voorrang op alle andere functies.

Inschakeling van de afzuigkap: Raak (druk) de Selectiezone (12) aan om de afzuigkap te activeren

Aanzuigsnelheid (vermogen): De afzuigkap heeft 3 niveaus voor aanzuigsnelheid (vermogen) Raak de Selectiebalk (3) aan en verschuif de vingers: naar rechts om het vermogensniveau te verhogen; naar links om het vermogensniveau te verlagen. Het ingestelde vermogensniveau wordt weergegeven in de zone Selectie/Display (12)

Power Booster [Vermogensboost] Het product heeft 2 extra vermogensniveaus (hoger dan niveau 3)

• Power Booster [Vermogensboost] 1 : getimed gedurende 15min

• Power Booster [Vermogensboost] 2 : getimed gedurende 5 min., waarna het vermogen terugkeert naar het eerder ingestelde niveau. Raak de Selectiebalk (12) aan en verschuif de vingers (voorbij niveau 3) om de Power Booster [Vermogensboost] 1 te activeren Het niveau Power Booster [Vermogensboost] 1 wordt aangegeven in de zone Selectie/Display (12) met het knipperende nummer “4” Raak de Selectiebalk (12) aan en verschuif de vingers (voorbij niveau 3) om de Power Booster [Vermogensboost] 2 te activeren Het niveau Power Booster [Vermogensboost] 2 wordt aangegeven in de zone Selectie/Display (12) met het knipperende symbool ”

Automatische werking De kap wordt ingeschakeld op de meest geschikte snelheid en past het aanzuigvermogen aan op het maximale in de kookzones gebruikte bereidingsniveau. Wanneer de kookzones worden uitgeschakeld, zal de afzuigkap zijn aanzuigsnelheid aanpassen door deze geleidelijk te verminderen, om de resterende dampen en geuren af te voeren. Voor de activering van deze functie: Druk op (14) Herhaal dezelfde handeling voor de deactivering. Let op : wanneer tijdens de automatische werking op de Selectiebalk (3) de snelheden van 1 tot 3 worden geselecteerd, wordt de automatische werking onderbroken; wanneer in plaats daarvan de Power Booster [Vermogensboost] worden geselecteerd, wordt de automatische werking aan het einde van de timing hervat; het symbool “ ” blijft ondertussen knipperen.

Indicator verzadiging filters De kap geeft aan wanneer het noodzakelijk is om het onderhoud van de filters uit te voeren: Koolstof/Keramisch geurfilter

”(13) gaat branden Vetfilter

Opmerking: deze functie is standaard gedeactiveerd (raadpleeg voor de activering paragraaf “Activering indicator verzadiging filters”) Reset verzadiging filters Druk, na het uitvoeren van het onderhoud van de filters (vetfilter en/of koolstof/keramisch filter) lang op “ ” (13)

”(13) gaat uit en de telling van de indicator wordt opnieuw gestart.171 Activering indicator verzadiging filters Deze indicator is normaal gesproken gedeactiveerd

Ga voor zijn activering als volgt te werk: - schakel de kookplaatafzuiging in door middel van

- druk met de uitgeschakelde afzuigmotor en kookzones op de Selectiezone (12) - druk lang op “ ” (11) tot op Display (12) de afwisselend knipperende letters “F” – “G” verschijnen F = koolstof/keramisch geurfilter G = vetfilter Koolstof/Keramisch geurfilter − druk op Display (12) op het moment dat de letter “F” verschijnt − druk op “ ” (13) – knipperende indicator − druk nogmaals lang op “ ” (11) om de activering van de indicator koolstof/keramisch geurfilter te bevestigen Vetfilter − druk op Display (12) op het moment dat de letter “G” verschijnt − druk op “ ” (13) – vast brandend lampje − druk nogmaals lang op “ ” (11) om de activering van de indicator vetfilter te bevestigen De kookplaatafzuiging is ontworpen om gebruikt te worden in combinatie met een Window Sensor KIT (niet door de fabrikant geleverd) Wanneer de Windows Sensor KIT geïnstalleerd wordt (en alleen wanneer de kookplaatafzuiging in de AFZUIGMODUS gebruikt wordt), zal de luchtafzuiging onderbroken worden wanneer het raam waarop de KIT gemonteerd wordt, gesloten is. Het is raadzaam om de KIT FDS - 100 Elektrotechnik Schabus te kopen bij de erkende dealers Elektrotechnik Schabus, of rechtstreeks via de website www.elektrotechnik- schabus.de. - De elektrische aansluiting van de Kit voor de kookplaatafzuiging moet worden uitgevoerd door deskundig en gespecialiseerd personeel. - De fabrikant van de kookplaatafzuiging wijst iedere aansprakelijkheid af voor eventuele problemen, schade en brand die het gevolg zijn van defecten en/of een slechte werking en/of een onjuiste installatie van de KIT.172

Vermogensniveau Soort bereiding Gebruik (de indicatie hangt af van de ervaringen en de bereidingsgewoonten) Max vermogen Boost Snel verwarmen Ideaal om in korte tijd de temperatuur van het voedsel te verhogen tot het kookpunt, in het geval van water, of snel kookvocht te verwarmen 8-9 Bakken - koken deaal om aan te braden, een bereiding te starten, diepvriespoducten te bakken, water snel aan de kook te brengen. Hoog vermogen 7-8 Aanbraden - fruiten - koken - grillen Ideaal om te fruiten, vocht aan de kook te houden, koken en grillen (gedurende korte tijd, 5-10 minuten). 6-7 Aanbraden - koken - laten sudderen - fruiten – grillen Ideaal om te fruiten, vocht zachtjes aan de kook te houden, koken en grillen (gedurende gemiddelde tijd, 10-20 minuten), accessoires voorwarmen Gemiddeld vermogen 4-5 Koken - laten sudderen - fruiten – grillen Ideaal om te laden sudderen, vocht heel zachtjes aan de kook te houden, koken (gedurende lange tijd). Afmaken van de pasta (mantecare). 3-4 Koken - laten pruttelen - inkoken - smeuïg maken Ideaal voor langdurige bereidingen (rijst, sauzen, braadstukken, vis) met bijbehorend vocht (bijv. water, wijn, bouillon, melk), pasta afmaken, smeuïg maken (mantecare). 2-3 Koken - laten pruttelen - inkoken - smeuïg maken IIdeaal voor langdurige bereidingen (hoeveelheden kleiner dan een liter: rijst, sauzen, braadstukken, vis) in bijbehorend vocht (bijv. water, wijn, bouillon, melk). Laag vermogen 1-2 Smelten – ontdooien – warm houden - smeuïg maken Ideaal om boter zacht te maken, voorzichtig chocolade te smelten; producten van kleine afmetingen te ontdooien

Smelten – ontdooien – warm houden - smeuïg maken Ideaal om kleine hoeveelheden voedsel warm te houden die nèt bereid zijn of om schalen op temperatuur te houden en risotto's smeuïg te maken. OFF Vermogen nul Steunoppervlak Kookplaat in stand-by of uitgeschakeld (mogelijke aanwezigheid van restwarmte na afloop van de bereiding, aangegeven door H-L-O)173

Categoriёn levensmiddelen Gerechten of bereidingswijzes Vermogensniveau en voortgang bereiding Eerste fase Vermogen Tweede fase Vermogen Pasta, rijst Verse pasta Verwarming van het water Booster-9 Koken van de pasta en aan de kook houden 7-8 Gedroogde pasta Verwarming van het water Booster-9 Koken van de pasta en aan de kook houden 7-8 Gekookte rijst Verwarming van het water Booster-9 Koken van de rijst en aan de kook houden 5-6 Risotto Licht fruiten en roosteren 7-8 Bereiding 4-5 Groenten, peulvruchten Gekookt Verwarming van het water Booster-9 Koken 6-7 Gebakken Verwarming van de olie 9 Bakken, frituren 8-9 Sauteren Verwarming van het accessoire 7-8 Bereiding 6-7 Stoofschotels Verwarming van het accessoire 7-8 Bereiding 3-4 Licht gefruite gerechten Verwarming van het accessoire 7-8 Bruin korstje geven aan licht gefruite gerechten 7-8 Vlees Braadstuk Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4 Aan het spit Voorverwarming van de pan 7-8 Grillen aan beide zijden 7-8 Aanbraden Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 4-5 Gestoofde gerechten Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4 Pesce Aan het spit Voorverwarming van de pan 7-8 Bereiding 7-8 Gestoofde gerechten Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4 Gebakken/ gefrituurd Verwarming van de olie of het vet 8-9 Bakken/frituren 7-8 Uova Gebakken Verwarming van de pan met boter of vet 6 Bereiding 6-7 Omelet Verwarming van de pan met boter of vet 6 Bereiding 5-6 Zacht/hard gekookt Verwarming van het water Booster-9 Bereiding 5-6 Pannenkoek Verwarming van de pan met boter 6 Bereiding 6-7 Salse Tomaat Aanbraden met olie (indien met boter vermogen 6) 6-7 Bereiding 3-4 Ragout Aanbraden met olie (indien met boter vermogen 6) 6-7 Bereiding 3-4 Bechamelsaus Voorbereiding van de basis (boter smelten en meel toevoegen) 5-6 Zachtjes aan de kook brengen 3-4 Dolci, creme Banketbakkers- crème Melk aan de kook brengen 4-5 Zachtjes aan de kook houden 4-5 Puddinkjes Melk aan de kook brengen 4-5 Zachtjes aan de kook houden 2-3 Rijs met melk Melk verwarmen 5-6 Zachtjes aan de kook houden 2-3174

Onderhoud van de kookplaat Let op! Controleer voorafgaand op elke handeling voor reiniging of onderhoud of de kookzones uitgeschakeld zijn en of de warmte-indicator verdwenen is.

De kookplaat moet na ieder gebruik gereinigd worden. Belangrijk: Gebruik geen schuursponsjes of metalen sponsjes. Deze zouden na verloop van tijd het glas kunnen beschadigen. Gebruik geen chemische en irriterende reinigingsmiddelen, zoals ovenspray of vlekkenmiddelen. Na elk gebruik de kookplaat af laten koelen en reinigen om aangekoekt vuil en vlekken van gemorst voedsel te verwijderen. Suiker of levensmiddelen met een hoog suikergehalte beschadigen de kookplaat en moeten onmiddellijk worden verwijderd. Zout, suiker en zand kunnen krassen veroorzaken op het glazen oppervlak. Gebruik een zachte doek, absorberend keukenpapier of specifieke producten voor het reinigen van de kookplaat (volg de aanwijzingen van de fabrikant). GEEN STOOMREINIGER GEBRUIKEN!!! Belangrijk: In geval er per ongeluk grote hoeveelheden vloeistof uit de pannen wordt gemorst, is het mogelijk in te grijpen door middel van het afvoerventiel op de onderste achterzijde van het apparaat om alle resten te verwijderen en een reiniging met de hoogste hygiënische veiligheid uit te voeren. afb. 16

Voor een nog vollediger en grondiger reiniging is het mogelijk de onderste bak volledig te verwijderen. afb. 18a - 18b

Onderhoud van de afzuigkap Reiniging Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek. GEEN

GEREEDSCHAP OF INSTRUMENTEN GEBRUIKEN VOOR

DE REINIGING! Vermijd het gebruik van producten die schurende stoffen bevatten. GEEN ALCOHOL GEBRUIKEN! Vetfilter Verzameld de door de bereiding vrijgegeven vetdeeltjes Moet eenmaal per maand gereinigd worden (of wanneer het systeem voor de aanduiding van de verzadiging van de filters dit vereist) met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser met lage temperaturen en de korte cyclus. Het kan gebeuren dat het wassen in de vaatwasser het metalen vetfilter verkleurt maar de filtratie-eigenschappen zullen absoluut niet wijzigen. afb. 15 Filter met actieve kool (Alleen voor de Filterversie) Vangt de door de bereiding veroorzaakte onaangename geuren op. Het product is uitgerust met vier sets filters die de geuren dankzij de actieve kool opvangen. De actieve kool is geïntegreerd in een keramische structuur, eenvoudig en volledig toegankelijk voor de onzuiverheden, waardoor er een groot absorptie-oppervlak gevormd wordt. De verzadiging van de keramische filters met actieve kool vindt plaats na een meer of minder lang gebruik, afhankelijk van de manier van koken en de frequentie van reiniging van het vetfilter. Deze geurfilters kunnen niet geregenereerd worden en moeten vervangen worden wanneer het waarschuwingslampje gaat branden. afb. 17 – 17a – 17b – 17c175

5.2 Het opsporen van storingen

Het bedieningspaneel wordt uitgeschakeld vanwege te hoge temperatuur De interne temperatuur van de elektronische onderdelen is te hoog Wacht tot de kookplaat is afgekoeld alvorens hem opnieuw te gebruiken

Ongeschikt recipiënt Verlies van de magnetische eigenschappen Pan verwijderen

Communicatieproblemen tussen gebruikersinterface en inductiemodule De module wordt niet gevoed; de voedingskabel is niet correct aangesloten of is defect Koppel de kookplaat los van het elektriciteitsnet en controleer de aansluiting Voor alle andere foutmeldingen ( E … U … C … ) Contact opnemen met de technische servicedienst en de foutcode mededelen

Voordat u contact opneemt met de Servicedienst 1. Controleren of het mogelijk is het probleem zelf op te lossen met behulp van de aanwijzingen beschreven onder "Problemen oplossen".

2. Het apparaat uit- en weer inschakelen om te controleren of het probleem verholpen is.
