KULLANIM KILAVUZU NikolaTesla Prime PRF0155874 ELICA

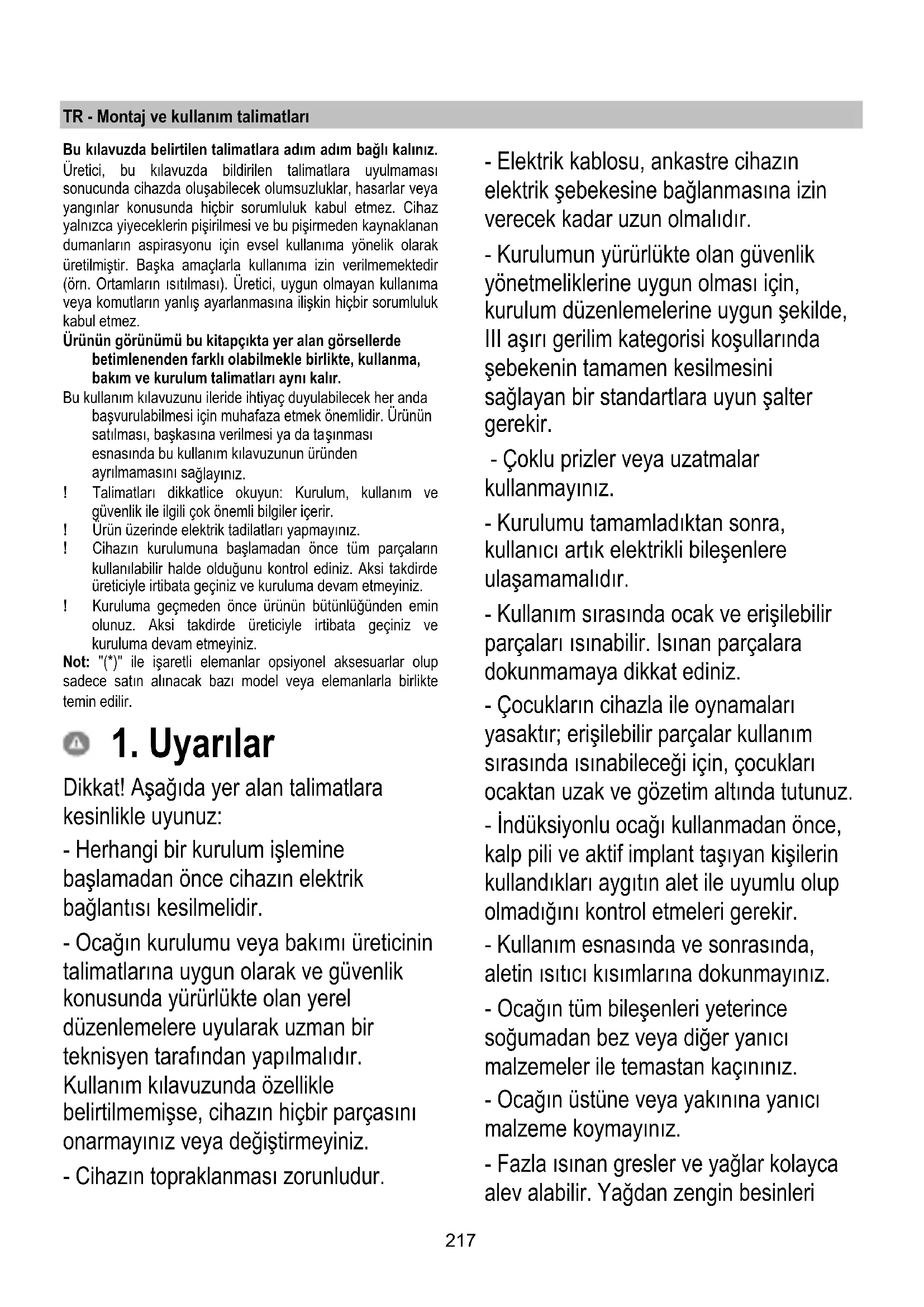

TR Montaj ve kullanım talimatları

απάνω ελέγχων- επικοινωνήστε με το πλησιέστερο Τμήμα Τεχνικής Υποστήριξης.217 TR - Montaj ve kullanım talimatları Bu kılavuzda belirtilen talimatlara adım adım bağlı kalınız. Üretici, bu kılavuzda bildirilen talimatlara uyulmaması sonucunda cihazda oluşabilecek olumsuzluklar, hasarlar veya yangınlar konusunda hiçbir sorumluluk kabul etmez. Cihaz yalnızca yiyeceklerin pişirilmesi ve bu pişirmeden kaynaklanan dumanların aspirasyonu için evsel kullanıma yönelik olarak üretilmiştir. Başka amaçlarla kullanıma izin verilmemektedir (örn. Ortamların ısıtılması). Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanmasına ilişkin hiçbir sorumluluk kabul etmez. Ürünün görünümü bu kitapçıkta yer alan görsellerde betimlenenden farklı olabilmekle birlikte, kullanma, bakım ve kurulum talimatları aynı kalır. Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da ta şınması esnasında bu kullanım kılavuzunun üründen ayrılmamasını sa ğlayınız. ! Talimatları dikkatlice okuyun: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir. ! Ürün üzerinde elektrik tadilatları yapmayınız. ! Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz. ! Kuruluma geçmeden önce ürünün bütünlüğünden emin olunuz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz. Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat! Aşağıda yer alan talimatlara kesinlikle uyunuz: - Herhangi bir kurulum işlemine başlamadan önce cihazın elektrik bağlantısı kesilmelidir. - Ocağın kurulumu veya bakımı üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyularak uzman bir teknisyen tarafından yapılmalıdır. Kullanım kılavuzunda özellikle belirtilmemişse, cihazın hiçbir parçasını onarmayınız veya değiştirmeyiniz. - Cihazın topraklanması zorunludur. - Elektrik kablosu, ankastre cihazın elektrik şebekesine bağlanmasına izin verecek kadar uzun olmalıdır. - Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması için, kurulum düzenlemelerine uygun şekilde, III aşırı gerilim kategorisi koşullarında şebekenin tamamen kesilmesini sağlayan bir standartlara uyun şalter gerekir. - Çoklu prizler veya uzatmalar kullanmayınız. - Kurulumu tamamladıktan sonra, kullanıcı artık elektrikli bileşenlere ulaşamamalıdır. - Kullanım sırasında ocak ve erişilebilir parçaları ısınabilir. Isınan parçalara dokunmamaya dikkat ediniz. - Çocukların cihazla ile oynamaları yasaktır; erişilebilir parçalar kullanım sırasında ısınabileceği için, çocukları ocaktan uzak ve gözetim altında tutunuz. - İndüksiyonlu ocağı kullanmadan önce, kalp pili ve aktif implant taşıyan kişilerin kullandıkları aygıtın alet ile uyumlu olup olmadığını kontrol etmeleri gerekir. - Kullanım esnasında ve sonrasında, aletin ısıtıcı kısımlarına dokunmayınız. - Ocağın tüm bileşenleri yeterince soğumadan bez veya diğer yanıcı malzemeler ile temastan kaçınınız. - Ocağın üstüne veya yakınına yanıcı malzeme koymayınız. - Fazla ısınan gresler ve yağlar kolayca alev alabilir. Yağdan zengin besinleri218 pişirirken gözetim altında tutunuz. - Yüzeyde çatlak olduğu takdirde, elektrik çarpması olasılığını önlemek için aleti kapatınız. - Alet dış zamanlayıcı veya ayrı bir uzaktan kumanda sistemi aracılığıyla çalışmaya uygun değildir. - Yağlı ocağın üzerinde gözetimsiz pişirme işlemi tehlikeli olabilir ve yangın çıkmasına sebep olabilir. - Pişirme süreci daima gözetim altında tutulmalıdır. Kısa süreli pişirme işlemi sürekli gözetim altında tutulmalıdır. - Alevleri ASLA su ile söndürmeye çalışmayınız. Aksine, ocağı derhal kapatıp alevleri yangın önleyici bir kapak veya bir örtü kullanarak boğunuz. Yangın tehlikesi: Ocağın üzerine herhangi bir eşya koymayınız. - Buharlı temizleyici kullanmayı nı z. - Fazla ısınma ihtimali olduğundan, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzeme koymayınız. - Modeli elektrik şebekesine bağlamadan önce: Elektrik gerilim ve güç değerlerinin şebeke ile uyumlu ve bağlantı kablosunun uygun olduğundan emin olmak için ocağın alt kısmında bulunan bilgi levhasını kontrol ediniz. Tereddüt halinde uzman bir elektrik uzmanı ile irtibata geçiniz. Önemli: - Kullanımdan sonra, ocağı kumandasını kullanarak söndürünüz ve tencere algılayıcısına güvenmeyiniz. - Sıvıların taşmasını önlemek üzere, sıvıları haşlarken veya ısıtırken ısı girişini azaltınız. - Isıtıcı bileşenleri üzerinde boş tencere veya tavayla veya kapsız bırakmayınız. - Pişirme işlemini tamamladıktan sonra, ilgili bölümü söndürünüz. - Pişirme esnasında alüminyum folyo kullanmayınız, veya alüminyum ile ambalajlanmış ürünleri asla doğrudan ocağın üzerine koymayınız. Alüminyum eriyip ocağa onarılamaz şekilde zarar verebilir. - İçinde yemek olan teneke kutu veya konserveleri açmadan ısıtmayınız: Patlayabilir! Bu uyarı diğer tüm ocak tipleri için geçerlidir. - Booster gibi yüksek güçlü bir fonksiyonun kullanılması kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikeli olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması önerilir. - Kaplar doğrudan ocağın üzerine yerleştirilmeli ve ortalanmalıdır. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır. - Yüksek ısı olduğunda cihaz pişirme alanlarının güç seviyesini otomatik olarak düşürür. Herhangi bir temizlik veya bakım işleminden önce, ürünü fişi çekerek veya kabinin ana şalterini kapatarak elektrik şebekesinden ayırınız. Tüm kurulum ve bakım işlemleri için, iş eldivenleri kullanınız.219 Alet 8 yaşından küçük çocuklar ve fiziksel, duysal veya zihinsel kapasite eksikliği olan veya gerekli bilgiye ve deneyime sahip olmayan kişiler tarafından gözetim altında veya kendilerine aletin güvenli kullanımı ve aletten kaynaklanan tehlikeler hakkında bilgiler verildikten sonra kullanılabilir. Çocuklar aletle oynamamaları için kontrol altında tutulmalıdır. Temizlik ve bakım işlemleri çocuklar tarafından gözetimsiz şekilde yapılmamalıdır. Mutfak davlumbazı gaz veya başka yakıtlarla çalışan başka aletlerle aynı anda kullanıldığında, alanda yeterli havalandırma olmalıdır. Davlumbazın gerek içi gerekse dışı sık sık temizlenmelidir (EN AZINDAN AYDA BİR KEZ). Bununla birlikte, bakım talimatlarında açıkça belirtilenlere uyunuz. Davlumbazın temizliği ve filtrelerin temizliği ve değiştirilmesine ilişkin standartlara uyulmaması yangın riski doğurur. Alevde yiyecek pişirme kesinlikle yasaktır. Açık alev kullanımı filtrelere zarar verdiğinden ve yangına sebep olabileceğinden, kesinlikle kullanılmamalıdır. Kızartma, aşırı ısınan yağın alev almasını engellemek için kontrol altında yapılmalıdır. DİKKAT: Ocak çalışır durumda olduğunda, davlumbazın erişilebilir kısımları ısınır. Dikkat! Aleti kurulum tamamen tamamlanana kadar elektrik şebekesine bağlamayınız. Duman tahliyesi için benimsenecek güvenlik önlemleri ve teknik önlemler açısından, yerel yetkili otoritelerin düzenlemelerinde öngörülenlere kesinlikle uyunuz. Aspire edilen hava gazla veya diğer yakıtlarla çalışan aletlerden çıkan dumanların tahliyesi için kullanılan bir kanalda yönlendirilmemelidir. Izgarası düzgün monte edilmemiş davlumbazı asla kullanmayınız! Kurulum için yalnızca ürünle birlikte verilen tespit vidalarını kullanınız veya, vida verilmemişse, doğru vida tipini satın alınız. Kurulum kılavuzunda tanımlanan doğru uzunluktaki vidaları kullanınız. Mutfak davlumbazı ve elektrik dışında bir enerji ile beslenen aletler eşzamanlı olarak çalıştığında, odadaki negatif basınç en fazla 4 Pa (4 × 10-5 bar) olmalıdır. Bu alet, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman (WEEE) Direktifi uyarınca işaretlenmiştir. Kullanıcı, bu ürünün uygun bir şekilde atılmasını sağlayarak, çevre ve insan sağlığı için ortaya çıkabilecek olumsuz sonuçları engellemeye katkıda bulunmalıdır. Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları imhası yerel düzenlemelere göre yapılmalıdır. Bu ürünün arıtımı, geri kazanımı ve geri dönüşüm hakkında ayrıntılı bilgi için, ürünün satın alındığı dükkan, evsel atık toplama hizmeti merkezi veya ilgili yerel ofis ile iletişime geçiniz. Aşağıdakilere ilişkin standartlara uygun olarak tasarlanan, test edilen ve üretilen cihaz:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Çevre üzerine etkiyi azaltmak amacıyla doğru kullanım önerileri: Pişirmeye başladığınızda, davlumbazı minimum hızda çalıştırınız ve pişirme işlemi sona erdikten sonra da birkaç dakika açık bırakınız. Hızı yalnızca duman ve buhar miktarı çok fazla olduğunda ve booster fonksiyonunu yalnızca aşırı durumlarda kullanarak arttırınız. Koku azaltma sistemini etkin tutmak için, karbon filtreyi/leri gerektiğinde değiştiriniz. Yağ filtresini etkin tutmak için, gerektiğinde temizleyiniz. Etkinliği optimize etmek ve gürültüleri asgariye indirmek için, bu kılavuzda belirtilen maksimum kanalizasyon sistemi çapını kullanınız.221

Ocağın kullanımı İndüksiyonlu pişirme sistemi manyetik indüksiyon fizik fenomenine dayanır. Bu tür bir sistemin temel özelliği enerjinin jeneratörden tencereye doğrudan aktarılmasıdır. Avantajlar: Elektrikli ocaklar ile karşılaştırıldığında, indüksiyonlu ocağınız: - Daha güvenli: Cam yüzeyde minör sıcaklık. - Daha hızlı: Daha kısa yemek ısıtma süreleri. - Daha kesin: Ocak komutlarınıza hemen yanıt verir - Daha etkili: Tüketilen enerjinin %90'ı ısıya dönüştürülür. Ayrıca, tencereyi ocaktan kaldırdıktan sonra, ısı aktarımı hemen kesilir ve böylece, gereksiz ısı yayılımı olmaz.

Yalnızca sembolü olan tencereleri kullanınız Önemli: Ocak yüzeyinde kalıcı hasarların oluşmaması için, şunları kullanmayınız: - Dibi tamamen düz olmayan kaplar. - Emaye tabanlı metal kaplar. - Yüzeyin çizilmesini engellemek için, pürüzlü tabanlı kaplar. - Ocağın kontrol panelinin yüzeyine asla sıcak tencere veya tava koymayınız.

2.1.1 Kullanılan kaplar

İndüksiyonlu pişirmede ısı üretmek için manyetik güç kullanır. Bu nedenle kaplarda demir bulunması gerekir. Basit bir mıknatıs ile tencerenin manyetik malzemeden yapılıp yapılmadığını kontrol edebilirsiniz. Manyetik olarak algılanabilir olmadıkları takdirde tencereler uygun değildir.

2.1.2 Önerilen tencere dibi çapları

ÖNEMLİ: Tencereler doğru boyutta olmadığı takdirde pişirme bölümleri yanmaz. Her bölümde kullanılacak tencerenin asgari çapını öğrenmek için lütfen bu el kitapçığında bulunan görsel bölüme bakın.

2.2 Enerji tasarrufu

En iyi sonuçları elde etmek için aşağıdaki önerileri uygulayınız: - Taban çapı pişirme bölümüyle aynı olan kap ve tencereleri kullanınız. - Sadece düz tabanlı tencere ve kapları kullanınız. - Mümkünse, pişirme esnasında kapağı tencerelerin üzerinde tutunuz. - Pişirme süresini azaltmak için sebze, patates vs. gibi besinleri biraz su ile pişiriniz. - Enerji tüketimini ve pişirme süresini daha da azaltmak için düdüklü tencere kullanınız. - Tencereyi ocağın üzerindeki özel pişirme bölümünün ortasına yerleştiriniz.

Aspiratörün kullanımıAspirasyon sistemi iç devir daimli filtreleyici veya dış tahliyeli aspirasyon versiyonunda kullanılabilir. Aspire eden versiyon Şekil 7 Buharlar aletle birlikte verilen rakor flanşına sabitlenmiş bir seri boru (ayrı olarak satın alınacaktır) aracılığıyla dışarı doğru tahliye edilmektedir. Tahliye borusu çapı bağlantı halkasının çapına eşit olmalıdır: - Dörtgen çıkış için, 222 x 89 mm - Yuvarlak çıkış için, Ø 150 mm (*) Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen aspire edici versiyonun aksesuarlarına ilişkin sayfaya bakınız. Şekil 7c Ürünü duvarı hava çıkışıyla aynı çapa sahip (rakor flanşı) tahliye borularına ve deliklerine bağlayınız. Daha düşük çapta duvarlı t ahliye borularının ve deliklerinin kullanımı, aspirasyon verimlerinde bir azalmaya ve önemli bir gürültü artışına neden olacaktır. Bu durumda hiçbir sorumluluk kabul edilmemektedir. ! Asgari düzeyde gerekli uzunlukta bir kanal kullanınız. ! Asgari sayıda kavisli bir kanal kullanınız (maksimum kavis açısı: 90°). ! Kanal kesidinde önemli değişikliklerden kaçınınız. Filtreleyici versiyon Şekil 8 Aspire edilen hava, odaya geri verilmeden önce özel yağ ve koku filtrelerinden filtre edilecektir. Ürün, ön kısımda mobilya tabanın bulunan hava çıkışıyla standart bir kurulum için tüm gerekli unsurları içerecek şekilde teslim edilir. Ambalajda çok yüksek verimli aktif karbonlu seramik filtrelere ait dört pil bulunmaktadır. Seramik filtreler rejenere olan yenilikçi modüler karbon filtrelerdir (bu kılavuzda Bakım - Aktif karbonlu filtreler bölümüne bakınız). Fizikokimyasal özellikler yüksek bir koku emme etkinliğine ve yüksek mekanik dirence ulaşmaya izin verir. Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen filtreleyici versiyonun aksesuarlarına ilişkin sayfaya bakınız. Şekil 13b Gerek filtreleyici gerekse aspire edici versiyonda farklı kurulumları gerçekleştirebilmek amacıyla mevcut kitleri içeren ürün serisini görmek için, www.elica.com

Hem elektrik hem mekanik kurulum uzman personel tarafından yapılmalıdır. Bu elektrikli ev aleti, ÇIKINTI yapacak şekilde kurulumda 2-6 cm kalınlığında, SİLME kurulumda 2,5 – 6 cm çalışma tezgahına ankastre olarak kurulmak üzere imal edilmiştir. Ocak ile duvar arasındaki mesafe ön tarafta en az 5 cm, yan tarafta en az 4 cm ve üst askılara olan mesafe ise en az 50 cm olmalıdır. Önemli Not = Önerilen mesafeler yalnızca gösterge niteliğindedir: Boşlukların tasarımında mutfak üreticisinin verdiği talimatlar izlenmelidir.

3.1 Elektrik bağlantısı

Şekil 3 - Cihazın elektrik şebekesiyle bağlantısını kesiniz. - Montaj, kurulum ve güvenlik alanlarında yürürlükteki standartları bilen, profesyonel açıdan uzman personel tarafından yapılmalıdır. - Üretici, bu bölümde yer alan talimatlara uyulmaması halinde kişi, hayvan veya eşyalara gelebilecek hasarlarda hiçbir sorumluluk kabul etmemektedir. - Elektrik kablosu, ocağın mutfak tezgahından çıkartılmasına izin verecek kadar uzun olmalıdır. - Cihazın altında bulunan seri plakası üzerinde belirtilen voltajın kurulacağı evdeki voltajla aynı olduğundan emin olunuz. - Uzatma kablosu kullanmayınız. - Topraklama yasalar gereğince zorunludur. - Topraklama kablosu diğer kablolara göre 2 cm daha uzun olmalıdır. - Elektrikli ev aleti elektrik kablosuna sahip değilse, 7200 Watt'a kadarki güçler için en az 2,5 mm

'lik iletken kablo kullanını z; daha yüksek güçler için bu değer 4 mm

olmalıdır. - Kablonun hiçbir nokt ası oda sıcaklığının 50°C fazlasını aşmamalıdır. - Cihaz daima elektrik şebekesine bağlı kalmalıdır. Bu nedenle, sabit şebeke bağlantısını III aşırı gerilim kategorisi koşullarında elektrik bağlantısını tamamen kesen ve kurulumdan sonra rahatça erişilebilir olan standartlara uygun bir omnipolar anahtar ile yapınız. Dikkat! Devreyi elektrik şebekesine tekrar bağlamadan ve doğru çalışıp çalışmadığını kontrol etmeden önce, elektrik kablosunun doğru şek ilde takıldığından daima emin olunuz. Dikkat! Ara bağlantı kablosu yetkili teknik destek servisi tarafından değiştirilmelidir veya benzer vasfa sahip kişi tarafından. Not: Ürün kw cinsinden maksimum enerji kullanımı eşiğini ayarlamaya izin veren bir Power Limitator fonksiyonu ile donatılmıştır. Ayar, ürün elektrik şebekesine bağlandığı anda veya elektrik şebekesi tekrar bağlandığında (takip eden 2 dakika içinde) yapılmalıdır. Power Limitation ayar sıralaması için, bu kılavuzda Çalışma bölümüne bakınız.

Kuruluma başlamadan önce:

• Ürünü paketinden çıkarttıktan sonra, taşıma esnasında hasar görüp görmediğini kontrol ediniz ve herhangi bir sorun olması halinde, kuruluma devam etmeden önce satıcı firma veya Müşteri Destek Servisiyle irtibata geçiniz.

• Satın alınan ürün boyutlarının ürünün kurulması için önceden seçilen bölgeye uygun olup olmadığını kontrol ediniz.

• Ürün ambalajının içinde (nakliye nedeniyle) olması gereken paketlerin (örneğin vida paketi, garanti belgesi vs.) bulunmadığından veya muhtemelen çıkartılmış ve saklanmış olduğundan emin olunuz.

• Ayrıca, kurulum alanının yakınında bir elektrik prizi olup olmadığını kontrol ediniz Mobilyayı ankastre etmek için gerekli talimatlar: - Ürün soğutucu cihazlar, bulaşık makinesi, soba, fır ınlar, çamaşır makineleri v e kurutma makineleri üzerine kurulamaz. - Ocağı yerine takmadan önce mobilyanın tüm kesim işlemlerini gerçekleştiriniz ve talaşları veya testere artıklarını tamamen uzaklaştırınız. - Filtreleme sisteminin kurulumunu en uygun hale getirmek için ticari olarak satılan bir ızgaranın yerleştirilebileceği şekilde ayaklıkta bir açıklık hazırlanması tavsiye edilir ÖNEMLİ: 250°'ye kadarki sıcaklıklara dirençli tek bileşenli bir sızdırmazlık macunu kullanınız(S)

kurulumdan önce, yapıştırılacak yüzeyler tamamen temizlenerek, yapışmayı engelleyebilecek her türlü madde uzaklaştırılmalıdır (örn. sökücüler, koruyucular, gresler, yağlar, tozlar, eski yapıştırıcı artıkları vs.); yapıştırıcı çerçevenin tüm çevresine eşit olarak dağıtılır; yapıştırma işleminden sonra, yapıştırıcıyı yaklaşık 24 saat kurumaya bırakınız. Şekil 1b DİKKAT! Tespit vidalarının ve tertibatlarının bu talimatlara uygun olarak takılmaması doğal elektriksel risklere neden olabilir. Not: Ürünün doğru kurulumu için, boruların aşağıda belirtilen özelliklere sahip bir yapışkanla bantlanması önerilir: - Akrilat balı yapışkan içeren, yumuşak PVC'den elastik film - DIN EN 60454 standardına uygun - Alev geciktirici - Yıpranmaya karşı optimum direnç - Sıcaklık dalgalanmalarına dirençli - Düşük sıcaklıklarda kullanılabilir223

Kontrol paneli Not: Komutları seçmek için bu komutları temsil eden simgelerin üzerine hafifçe dokunmak (basmak) yeterlidir.

Yöneticisi (Isıtma Fonksiyonu)) özelliğini etkinleştirme

2. Pişirme bölümü seçme 9. Duraklatma

Pişirme bölümü göstergesi

3. Güç Seviyesi ve Aspiratör Gücünü Arttırma/Azaltma 11. Aspiratör etkin göstergesi

Güç Seviyesinin ve Aspiratör Gücünün Görüntülenmesi Filtre Doygunluk Göstergesinin etkinleştirilmesi

4. “STAND_ALONE” Zaman Sayacının etkinleştirilmesi 12. Aspiratörün seçilmesi/etkinleştirilmesi

Gösterge: “STAND_ALONE” Zaman Sayacı / Pişirme bölümü zaman sayacı Aspiratör göstergesi

5. “STAND_ALONE” zaman sayacı / Pişirme bölümü zaman

sayacı süre arttırma/azaltma Karbon/seramik filtre – Ya ğ filtresi doygunluk göst ergesi

6. Pişirme Bölümleri Sayacının etkinleştirilmesi 13. Filtrelerin Doygunluğunu Sıfırlama

Pişirme Bölümleri Sayacı etkin göstergesi

14. Aspiratörün otomatik çalışmasının etkinleştirilmesi

7. Automatic Heat Up (Otomatik Isıtma) özelliğinin

etkinleştirilmesi224

Başlamadan önce bilinmesi gerekenler: Bu ocağın tüm fonksiyonları en sıkı güvenlik standartlarına uygun olacak şekilde tasarlanmıştır. Bu nedenle:

• Ocağın üzerinde tencere bulunmadığında veya kaplar yanlış şekilde yerleştirildiğinde bazı fonksiyonlar çalışmayabilir veya otomatik olarak kapanmaz.

• Farklı durumlarda, seçilen fonksiyon verilmeyen başka bir ayarı gerektirdiğinde, etkin olan fonksiyonlar birkaç saniye sonra otomatik olarak durdurulur (örneğin: “Pişirme bölümünü seç”, “Çalışma derecesi”, “Lock (Kilit) Fonksiyonu” veya “Timer (Zaman Sayacı)” talimatı olmadan “Ocağı çalıştır”). Dikkat! Uzun süreli kullanımlarda pişirme bölümü soğuma aşamasında olduğundan hemen sönmeyebilir; bu sürecin gerçekleştiğine dair bölümlerinin ekranında “

sembolü görüntülenir. Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin. Pişirme bölümü ekranı pişirme alanlarının ekranlarında aşağıdaki bilgiler belirtilir:

Power Level (Güç Seviyesi)

Pot Detector (Tencere Detektörü)

Temperature Manager (Sıcaklık Yöneticisi) fonksiyonu etkin

Lock (Kilitleme) fonksiyonu etkin

Duraklatma Fonksiyonu

Automatic Heat UP (Otomatik Isıtma) Fonksiyonu

Ocağın özellikleri Safe Activation (Kendi Kendine Çalışma) Ürün yalnızca pişirme bölümlerinin üzerinde tencere olduğunda etkinleşir: tencere yokken veya kaldırıldığında ısıtma işlemi başlamaz veya durdurulur. Pot Detector (Tencere Detektörü) Bu ürün pişirme bölümlerinde tencere bulunup bulunmadığını otomatik olarak algılar.

Safety Shut Down (Emniyetli Kapatma) Güvenlikle ilgili nedenlerden ötürü pişirme bölümlerinin her birinin ayarlanan güç seviyesine bağlı olarak değişen bir azami çalışma süresi vardır.

Residual Heat Indicator (Kalan Isı Göstergesi) Pişirme bölümlerinden biri veya birkaçı kapatıldığında, kalan ısı durumu ilgili bölümün göstergesinde özel bir sinyalle “

sembolü kullanılarak bildirilir.

Çalıştırma Not: Herhangi bir fonksiyonu etkinleştirmek için önce istenilen bölümün açılması gerekir Açma Ocak/aspiratör ON/OFF (AÇMA/KAPAMA) (1) tuşuna basın (hafifçe dokunun): sembolü yanar. Basmaya devam ettiğinizde tüm fonksiyonlar kısa bir süreliğine görünür hale gelir, ardından yalnızca ana fonksiyonlar etkin kalır; diğerleri ise, cihazın kullanımı sırasında daha sonra kullanılabilir ve etkinleştirilebilir. ÖNEMLİ: Var olan fonksiyonların tümü düşük şiddette ışıkla yanar, ışık şiddeti yalnızca etkinleştirildiklerinde artar. Kapatmak için yeniden öğesine basın Not: Bu fonksiyon diğerlerine göre önceliklidir.

Pişirme bölümleri seçimi İstediğiniz pişirme bölümüne karşılık gelen Seçim/Gösterge (2) alanına hafifçe dokunun (basın).

Power Level (Güç Seviyesi) Ocak 9 güç seviyesiyle donatılmıştır Seçim çubuğu (3) alanına parmağınızla hafifçe dokunup alan boyunca kaydırın: Güç seviyesini arttırmak istiyorsanız, sağa kaydırın. Güç seviyesini azaltmak istiyorsanız, sola kaydırın.225 Ayarlanan güç seviyesi Seçim/Gösterge (2) alanında görüntülenir Power Booster (Takviye Güç) Bu ürün, 5 dakika etkin kalan ( seviyesinin dışında) ek bir güç seviyesiyle donatılmıştır; bu süre dolduktan sonra güç daha önce ayarlanan seviyeye döner. Parmağınızla Seçim çubuğu (3) alanına parmağınızla hafifçe dokunup ( seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Takviye Güç etkinleştirilir. Takviye Güç seviyesi, Seçim/Gösterge (2) alanında ”

sembolüyle görüntülenir. Not: Öndeki pişirme bölümlerinde zaman ayarlı takviye bulunmamaktadır; bu bölümlerde Takviye Güç özelliğini devre dışı bırakmak için güç seviyesini azaltmak amacıyla Seçim çubuğu (3) alanına parmağınızla hafifçe dokunup alan boyunca kaydırın.

Key Lock (Tuş kilidi) Key Lock (Tuş Kilidi), ayarlanmış fonksiyonları etkin halde bırakarak, kazara kurcalanmalarını önlemek için ocağın ayarlarının kilitlenmesine olanak tanır. Etkinleştirme:

(10) öğesine basın. Devre dışı bırakmak için aynı işlemi tekrarlayın. Not: Key Lock (Tuş Kilidi) etkinken herhangi başka bir fonksiyona basılırsa sembolü yanıp sönerek bu fonksiyonun kullanımda olduğunu ve ocakta işlem yapılabilmesi için devre dışı bırakılması gerektiğini bildirir.

Automatic Heat UP (Otomatik Isıtma) Automatic Heat UP (Otomatik Isıtma) fonksiyonu ayarlanan güç değerine en hızlı şekilde ulaşılmasını sağlar; bu fonksiyonla çok daha hızlı ancak yiyecekleri yakma riski olmadan pişirme yapabilirsiniz çünkü sıcaklık ayarlanan değeri geçmez. Bu fonksiyon 1 - 8 arasındaki güç seviyeleri için kullanılabilir. Etkinleştirme:

• Açık pişirme bölümünde (7) öğesine basın

• Göstergede (2) pişirme bölümünde ayarlanan güçle değişmeli olarak yanıp sönen " " sembolü görüntülenir Pişirme bölümünün güç seviyesi arttırıldığında: Automatic Heat UP (Otomatik Isıtma) fonksiyonu yeni sıcaklık ayarıyla etkin kalır. Pişirme bölümünün güç seviyesi azaltıldığında: Automatic Heat UP (Otomatik Isıtma) fonksiyonu devre dışı kalır. Not: Aynı anda başka bir pişirme bölümü de seçilirse, (7) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu)) Temperature Manager (Sıcaklık Yöneticisi), optimize edilen bir güç seviyesinde ısının sabit sıcaklıkta tutulmasına olanak tanıyan bir kontrol fonksiyonudur; bu fonksiyon, pişmiş yiyecekleri sıcak tutmak açısından idealdir. Temperature Manager (Sıcaklık Yöneticisi) fonksiyonu tuşuna ilk defa basıldığında etkinleşir Temperature Manager (Sıcaklık Yöneticisinin) çalışmakta olduğu bölümün göstergesinde (2) sembolü görüntülenir Not: Aynı anda başka bir pişirme bölümü de seçilirse, (8) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

• Devre dışı bırakmak ve kapatmak için (8) öğesine tekrar basın; bunun Göstergede (2) görüntülenen seviye

” öğesine gelene kadar yapılması gerekir. Not: Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu)) özelliğinin çalıştığı birden çok bölüm varsa, önce Seçim (2) fonksiyonunu kullanarak istediğiniz bölümü seçin. Bu fonksiyonu Seçim Çubuğunu (3) kullanarak Güç Seviyesini “ ” öğesine getirerek de devreden çıkarabilirsiniz.

Duraklatma Duraklatma fonksiyonu, pişirme gücünü sıfıra getirerek ocakta etkin olan tüm fonksiyonları beklemeye alır. Etkinleştirme:

• “ ” sembolü göstergede (2)yanıp sönerek görüntülenir226 Fonksiyonu devre dışı bırakmak için:

• (9) öğesine basın. Seçim Çubuğu (3) yanar

• Fonksiyonu devre dışı bırakmak için Seçim Çubuğuna (3) bastırın/üzerinde kaydırın Not: Devre dışı bırakıldığında ocak duraklama öncesindeki duruma geri döner ve daha önce yapılan ayarlarla çalışmaya devam eder. Not: 10 dakika sonraDuraklatma Fonksiyonu hala devre dışı bırakılmadıysa, ocak otomatik olarak kapanır. Not: Duraklatma Fonksiyonu aspiratör üzerinde etkili değildir.

“STAND ALONE” Zaman Sayacı Zaman Sayacı fonksiyonu, pişirme bölümlerinden (ve aspiratör bölümünden) bağımsız bir geri sayım aracıdır. Zaman Sayacı Bölüm/Gösterge (4) öğesine basıldığında etkinleştirilir

(5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) öğesinde görüntülenir Not: Geri sayımın başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin. Zaman sayacının biçimi şu şekildedir:

. Saatler: 0 ila 9 arasında ayarlanabilir

dakikalar: 0 ila 59 arasında ayarlanabilir Bölüm/Gösterge (4) öğesinde kalan süre görüntülenir. Geri sayım tamamlandığında bir sesli sinyal verilir Not: Geri sayım görüntülenirken 10 dakikadan kısa süre kaldığında şu biçimde görüntüleme yapılır:

saniye Nokta sabit şekilde yanar

Zaman sayacını kapatmak için:

• Bölüm/Gösterge (4) öğesini seçin

• Zaman Sayacı süresini olarak ayarlamak için (5) öğesini kullanın

Pişirme Bölümleri Zaman Sayacı Pişirme Bölümleri Zaman Sayacı, her bir pişirme bölümü için aynı anda da ayarlanabilen bir geri sayım aracıdır Ayarlanan süre dolduğunda pişirme bölümleri otomatik olarak kapanır ve kullanıcı özel bir sesli sinyalle ikaz edilir. Pişirme Bölümü Zaman Sayacı fonksiyonunun etkinleştirilmesi

• Seçim/Gösterge (2) alanına hafifçe dokunun (basın) (güç seviyesi ¹0)

• Pişirme bölümüyle ilgili (6) öğesine basın

(5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) öğesinde görüntülenir Ayarlama sırasında (6) sembolü yanıp söner

Not: Pişirme Bölümleri Zaman Sayacının başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin. Not: (6) öğesine yeniden uzun süre bastığınızda Pişirme Bölümü Zaman Sayacı sıfırlanır

Dilerseniz, aynı işlemi birden çok bölüm için tekrarlayın. Not: Her pişirme bölümü için farklı bir Zaman Sayacı ayarlanabilir; göstergede (4) o anda seçili pişirme bölümünün geri sayım aracı görüntülenir; hiçbir bölüm seçili değilse, Gösterge (4) öğesine basıldığında “STAND- ALONE” Zaman Sayacı geri sayım aracı görüntülenir. Geri sayım aracının görüntülenme şekli, “STAND- ALONE” Zaman Sayacı ile aynıdır (yukarıdaki “STAND ALONE" Zaman Sayacı paragrafına bakın)

Zaman sayacı geri sayımı tamamladığında, bir sesli sinyal verilir ve pişirme bölümü kapanır.

Zaman sayacını kapatmak için:

• Pişirme bölümünü (2) seçin

• Zaman Sayacı süresini olarak ayarlamak için (5) öğesini kullanın227 Power Limitation (Güç Sınırlaması) Power Limitation (Güç Sınırlaması) fonksiyonu, çekilen azami akımı sınırlandırarak ürünün çalışma şeklinin ayarlanmasına olanak tanır. Not: Ayarlama işlemi ocak kapalıyken, ON/OFF (AÇMA/KAPAMA) (1) tuşuna basılmadan, ocağın elektrik şebekesine ilk bağlandığı veya daha sonra yeniden bağlandığı anda, izleyen 2 dakika içinde yapılmalıdır. Power Limitation (Güç Sınırlaması) fonksiyonunu ayarlamak için:

tuşuna basın (ürün beslemesinin yalnızca ilk 2 dakikasında yanıp söner)

tuşunu basılı tutmaya devam ederek, pişirme bölgelerinin Seçim/Gösterge (2) alanlarının her seferinde biri olmak üzere sağ ön bölgeden (FR) başlayarak tümünü saat yönünü tersine çevirin

- Her basışınızda kısa bir sesli sinyal duyulur - Tüm Gösterge (2) öğelerine basıldığında tuşu bırakılabilir

Bu aşamada: - Sol ön bölge (RL) göstergesinde (2) “C” ve “0” simgeleri değişmeli olarak görüntülenerek ayarlamanın yapılabileceğini bildirir: Göstergeyi (2-RL) seçin ardından Göstergede "C" ve "8" simgeleri görüntülenene kadar Seçim çubuğunun (3) üzerinde kaydırın Göstergede (2-FL) geçerli ayar görüntülenir** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** Varsayılan ayar 7,4 KW olarak yapılmıştır

Power Limitation (Güç Sınırlaması) fonksiyonunun ayarını değiştirmek için - Sol ön bölgenin (FL) Gösterge (2) öğesine basın - Ardından yeni ayarı yapmak için Seçim çubuğunun (3) üzerinde kaydırın - Yapılan seçi mi kaydetmek için ON/OFF (AÇMA/KAPAMA) (1) tuşunu 2 saniye basılı tutun; ayarın yapıldığını bildirmek için uzun süreli bir sesli sinyal duyulur.228

ASPİRATÖRÜN KULLANILMASI

Açma Ocak/aspiratör ON/OFF (AÇMA/KAPAMA) (1) tuşuna basın (hafifçe dokunun): sembolü yanar. Basmaya devam ettiğinizde tüm fonksiyonlar kısa bir süreliğine görünür hale gelir, ardından yalnızca ana fonksiyonlar etkin kalır; diğerleri ise, cihazın kullanımı sırasında daha sonra kullanılabilir ve etkinleştirilebilir. ÖNEMLİ: Var olan fonksiyonların tümü düşük şiddette ışıkla yanar, ışık şiddeti yalnızca etkinleştirildiklerinde artar. Kapatmak için yeniden öğesine basın Not: Bu fonksiyon diğerlerine göre önceliklidir.

Aspiratörün açılması: Aspiratörü etkinleştirmek için Seçim bölümü (12) öğesine hafifçe dokunun (basın)

Aspiratör hızı (gücü): Aspiratör 3 hız (güç) seviyesiyle donatılmıştır Seçim çubuğu (3) alanına parmağınızla hafifçe dokunup alan boyunca kaydırın: Güç seviyesini arttırmak istiyorsanız, sağa kaydırın. Güç seviyesini azaltmak istiyorsanız, sola kaydırın. Ayarlanan güç seviyesi Seçim/Gösterge (12) alanında görüntülenir

Power Booster (Takviye Güç) Bu ürün (3 seviyenin yanı sıra) 2 takviye güç seviyesiyle donatılmıştır

• Power Booster (Takviye Güç) 1 : 15 dakika zaman ayarlıdır

• Power Booster (Takviye Güç) 2 : 5 dakika zaman ayarlıdır Bu süreler dolduktan sonra daha önce ayarlanan güç seviyesine geri döner. Parmağınızla Seçim çubuğu (12) alanına parmağınızla hafifçe dokunup ( seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Power Booster (Takviye Güç) 1 etkinleştirilir. Power Booster (Takviye Güç) 1 seviyesi Seçim/Gösterge (12) alanında “4” rakamının yanıp sönmesiyle gösterilir Parmağınızla Seçim çubuğu (12) alanına parmağınızla hafifçe dokunup ( seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Power Booster (Takviye Güç) 2 etkinleştirilir. Power Booster (Takviye Güç) 2 seviyesi Seçim/Gösterge (12) alan ında ” ” sembolünün yanıp sönmesiyle gösterilir

Otomatik çalışma Davlumbaz, pişirme bölümlerinde kullanılan en yüksek pişirme seviyesine göre aspiratör kapasitesini ayarlayarak, en uygun hızda çalışır. Pişirme bölümleri kapatıldığında, davlumbaz kalan buharları ve kokuları çekecek şekilde aspiratör hızını kademeli olarak azaltarak ayarlar. Bu fonksiyonu devreye sokmak için: (14) öğesine basın Devre dışı bırakmak için aynı işlemi tekrarlayın. Not: Otomatik çalışma sırasında Seçim çubuğu (3) ile hız 1 ila 3 arasında seçilirse, otomatik çalışma kesilir. Ancak Power Booster (Takviye Güç) seviyeleri seçilirse, ayarlı süre sonunda cihaz yeniden otomatik çalışmaya döner ancak bu süre zarfında “ ” simgesi yanıp söner şekilde kalır.

Filtrelerin doygunluk göstergesi Filtrelere bakım yapılması gerektiğinde bu durum davlumbaz tarafından bildirilir: Karbon/seramik koku filtreleri

”(13) öğesi yanar Yağ filtresi

”(13) öğesi yanıp söner

Not: Bu fonksiyon varsayılan olarak devre dışıdır (nasıl etkinleştirileceğini öğrenmek için "Filtrelerin doygunluk göstergesinin etkinleştirilmesi" paragrafına bakın) Filtrelerin doygunluk durumunun sıfırlanması Filtrelerde (yağ ve/veya karbon/seramik) bakım yaptıktan sonra “ ” (13) öğesine uzun süre basın.

”(13) öğesi sönerek göstergenin sayımını yeniden başlatır.

Filtrelerin doygunluk göstergesinin etkinleştirilmesi Bu gösterge normalde etkin değildir

Etkinleştirmek için aşağıdaki gibi hareket edin:

öğesini kullanarak aspiratörlü ocağı açın. - Aspiratör ocağı ve pişirme bölümleri kapalı durumdayken Seçim bölümü (12) öğesine basın229 - “ ” (11) öğesini Göstergede (12) “F” – “G” harfleri değişmeli olarak yanıp sönene kadar basılı tutun F = karbon/seramik koku filtreleri G = yağ filtreleri Karbon/seramik koku filtreleri − “F” harfi görüntülendiğinde Gösterge (12) öğesine basın

” (13) öğesine basın – ışık yanıp söner − Karbon/seramik koku filtreleri göstergesinin etkinleştirilmesini onaylamak için “

(11) öğesine yeniden uzun süre basın Yağ filtresi − “G” harfi görüntülendiğinde Gösterge (12) öğesine basın

” (13) öğesine basın – ışık sabit yanar − Yağ filtresi göstergesinin etkinleştirilmesini onaylamak için “ ” (11) öğesine yeniden uzun süre basın Aspiratörlü ocak, Pencere sensörü KİTİ (üretici tarafından temin edilmez) ile birlikte kullanılmaya hazırdır. Pencere sensörü KİTİ kurulumu yapıldığında (yalnızca ocağın ASPİRATÖR modunda kullanılması halinde) , KİT takılı olan ortamda bulunan pencere her kapatıldığında, aspiratör çalışmayı bırakır. Elektrotechnk Schabus yetkili servislerinden veya www.elektrotechnik-schabus.de adresi kullanılarak doğrudan İnternet üzerinden alınabilen FDS – 100 Elektrotechnik Schabus KİTİ alınması tavsiye edilir. - Aspiratörlü ocak KİTİ elektrik bağlantısı nitelikli ve uzman teknik personel tarafından yapılmalıdır. - Aspiratörlü ocak üreticisi KİT ile ilgili hasarlar ve/veya kurulum sorunları ve/veya hatalı kurulumdan kaynaklı muhtemel sorunlar, hasarlar, yangınlarda hiçbir sorumluluğu kabul etmez.230

Güç seviyesi İşlem tipi Kullanım (deneyim ve pişirme alışkanlıklarını belirtir) Maks güç Boost Hızlı ısıtma Su olduğunda hızlıca kaynaması için yemeğin derecesini kısa sürede arttırmak veya yemek sularını hızlıca ısıtmak için 8-9 Kızartma – Kaynatma Kavurmak, pişirmeye başlamak, buzlu ürün kızartmak, hızlıca kaynatmak için

Yüksek güç 7-8 Kavurma – soteleme - kaynatma - ızgara Sotelemek, kaynatmak, pişirmek ve ızgara yapmak için (kısa süreli, 5-10 dakika) 6-7 Kızartma - pişirme – kaynatma – soteleme - ızgara Sotelemek, hafif kaynatmayı sürdürmek, pişirmek ve ızgara yapmak (orta süreli, 10-20 dakika), aksesuar ön ısıtma

Orta güç 4-5 Pişirme – kızartma – soteleme - ızgara Kaynatmak, hafif kaynatmayı sürdürmek, pişirmek (uzun süreli). Makarnayı sosuyla karıştırmak 3-4 2-3 Pişirme - kaynatma – kıvamlaştırma - karıştırma Yanında sıvı (su, şarap, et suyu, süt gibi) olan gıdaları uzun süreli pişirmek için (pilav, sos, kızartma, balık), makarnayı sosuyla karıştırmak

Yanında sıvı (1 litreden az: su, şarap, et suyu, süt gibi) olan gıdaları uzun süreli pişirmek için (1 litreden az: pilav, soslar, kızartma, ballık)

Eritme – buz çözme – sıcak tutma - karıştırma Tereyağını yumuşatmak, çikolataya hafifçe eritmek, ufak boylu ürünlerin buzunu çözmek için

Yeni pişirilmiş az olan gidaları sıcak tutmak iiçin veya ana yemekleri ısıda saklamak ve pilavı sosuyla karıştırmak için

OFF (KAPALI) Sıfır güç Destek yüzeyi Ocak bekleme veya söndürme (H-L-O ile belirtilen pişirme sonunda ısı kalma olasılığı)

Güç seviyesi İşlem tipi Kullanım (deneyim ve pişirme alışkanlıklarını belirtir)231 Maks güç Boost Hızlı ısıtma Su olduğunda hızlıca kaynaması için yemeğin derecesini kısa sürede arttırmak veya yemek sularını hızlıca ısıtmak için 8-9 Kızartma – Kaynatma Kavurmak, pişirmeye başlamak, buzlu ürün kızartmak, hızlıca kaynatmak için Yüksek güç 7-8 Kavurma – soteleme - kaynatma - ızgara Sotelemek, kaynatmak, pişirmek ve ızgara yapmak için (kısa süreli, 5-10 dakika) 6-7 Kızartma - pişirme – kaynatma – soteleme - ızgara Sotelemek, hafif kaynatmayı sürdürmek, pişirmek ve ızgara yapmak (orta süreli, 10-20 dakika), aksesuar ön ısıtma Orta güç 4-5 Pişirme – kızartma – soteleme - ızgara Kaynatmak, hafif kaynatmayı sürdürmek, pişirmek (uzun süreli). Makarnayı sosuyla karıştırmak 3-4 Pişirme - kaynatma – kıvamlaştırma - karıştırma Yanında sıvı (su, şarap, et suyu, süt gibi) olan gıdaları uzun süreli pişirmek için (pilav, sos, kızartma, balık), makarnayı sosuyla karıştırmak 2-3 Pişirme - kaynatma – kıvamlaştırma - karıştırma Yanında sıvı (1 litreden az: su, şarap, et suyu, süt gibi) olan gıdaları uzun süreli pişirmek için (1 litreden az: pilav, soslar, kızartma, ballık) Alçak güç 1-2 Eritme – buz çözme – sıcak tutma - karıştırma Tereyağını yumuşatmak, çikolataya hafifçe eritmek, ufak boylu ürünlerin buzunu çözmek için

Eritme – buz çözme – sıcak tutma - karıştırma Yeni pişirilmiş az olan gidaları sıcak tutmak iiçin veya ana yemekleri ısıda saklamak ve pilavı sosuyla karıştırmak için OFF (KAPALI) Sıfır güç Destek yüzeyi Ocak bekleme veya söndürme (H-L-O ile belirtilen pişirme sonunda ısı kalma olasılığı)232

Gida sınıfı Yemek veya pişirme tipi Güç seviyesi ve pişirme aşaması Birinci aşama Güç İkinci aşama Güç Makarna, pilav Taze makarna Su ısıtma Booster-9 Makarna pişirme ve kaynamanın sürmesi 7-8 Taze makarna Su ısıtma Booster-9 Makarna pişirme ve kaynamanın sürmesi 7-8 Haşlanmış pilav Su ısıtma Booster-9 Makarna pişirme ve kaynamanın sürmesi 5-6 Pilav Kızartma 7-8 Pişirme 4-5 Sebze Haşlanmış Su ısıtma Booster-9 Haşlama 6-7 Kızarmış Yağ ısıtma 9 Kızartma 8-9 Sotelenmiş Aksesuar ısıtma 7-8 Pişirme 6-7 Suda pişirilmiş Aksesuar ısıtma 7-8 Pişirme 3-4 Tavada çevrilmiş Aksesuar ısıtma 7-8 Kızarma 7-8

Kızarmış Yağ ile kızartma (tereyağı ile güç seviyesi 6) 7-8 Pişirme 3-4 Izgara Tencere ön ısıtma 7-8 Her iki taraf ızgara 7-8 Az yağda pişirme Yağ ile pişirme (tereyağı ile güç seviyesi 6) 7-8 Pişirme 4-5 Buğulama Yağ ile pişirme (tereyağı ile güç seviyesi 6) 7-8 Pişirme 3-4 Balık ızgara Tencere ön ısıtma 7-8 Pişirme 7-8 Buğulama Yağ ile pişirme (tereyağı ile güç seviyesi 6) 7-8 Pişirme 3-4 Kızartma Yağ veya yağlı gıda ıstıma 8-9 Kızartma 7-8 Yumurta Kızartma Tereyağı veya yağlı gıda ile tava ısıtma 6 Pişirme 6-7 Omlet Tereyağı veya yağlı gıda ile tava ısıtma 6 Pişirme 5-6 Haşlanmış/sert Su ısıtma Booster-9 Pişirme 5-6 Gözleme Tereyağı ile tava ısıtma 6 Pişirme 6-7 Sos Domates Yağ ile kızartma (tereyağı ile güç seviyesi 6) 6-7 Pişirme 3-4 Etli Yağ ile kızartma (tereyağı ile güç seviyesi 6) 6-7 Pişirme 3-4 Beşamel Hazırlama (tereyağını ve unu eritme) 5-6 Hafifçe kaynatma 3-4 Tatlı, krema Krema Sütü haşlama 4-5 Hafifçe kaynatmayı sürdürme 4-5 Puding Sütü haşlama 4-5 Hafifçe kaynatmayı sürdürme 2-3 Sütlaç Sütü ısıtma 5-6 Hafifçe kaynatmayı sürdürme 2-3233

Setüstü ocağın bakımı Dikkat! Herhangi bir temizlik veya bakım işleminden önce, pişirme bölgelerinin kapalı olduğundan ve gösterge ikaz ışığının söndüğünden emin olunuz.

Setüstü ocak her kullanımdan sonra temizlenmelidir. Önemli: Aşındırıcı süngerler ve bulaşık teli kullanmayınız. Bunların kullanılması camın zaman içinde yıpranmasına neden olabilir. Fırın spreyi veya leke çıkartıcılar gibi aşındırıcı kimyasal deterjanlar kullanmayınız. Her kullanımdan sonra, ocağı soğumaya bırakınız ve yemek artıklarına bağlı lekeleri ve kabukları uzaklaştırmak üzere temizleyiniz. Şeker ve şekerli gıda kalıntıları setüstü ocağa zarar verir ve derhal silinmelidir. Tuz, şeker ve kum cam yüzeyin çizilmesine neden olabilir. Oca ğı temizlemek için yumuşak bez, kağıt havlu veya özel temizleme ürünleri kullanınız (Üreticinin verdiği talimatlara uyunuz). BUHARLI TEMİZLEME ALETLERİ KULLANMAYINIZ!!! Önemli: Tencerelerden kazayla fazla miktarda sıvı taşması halinde, her kalıntıyı ortadan kaldırmak ve maksimum hijyenik emniyetle temizlik gerçekleştirebilmek üzere ürünün alt kısmında bulunan tahliye valfi ile taşan sıvıyı boşaltınız. Şekil 16

Daha eksiksiz ve derinlemesine bir temizlik için, alt hazne tamamen çıkartılabilir. Şekil 18a - 18b

Aspiratörün bakımı Temizlik Temizlik için, YALNIZCA nötr sıvı deterjanlarla nemlendirilmiş bir bez kullanın. TEMİZLİK İÇİN ALET VEYA GEREÇ KULLANMAYINIZ! Aşındırıcı içerikli ürünleri kullanmaktan kaçının. ALKOL KULLANMAYINIZ! Yağ filtresi Pişirmeden kaynaklanan yağ parçacıklarını tutar. Ayda bir kez (veya filtre satürasyon göstergesi sistemi bu gerekliliği gösterdiğinde), elle veya kısa programlı ve düşük sıcaklıkta bulaşık makinesinde agresif olmayan deterjanlarla temizlenmelidir. Bulaşık makinesinde yıkamada, metal yağ filtresinin rengi solabilir ancak filtreleme özellikleri kesinlikle değişmez. Şekil 15 Aktif karbon filtre (Yalnızca Filtreleme yapan modelde) Pişirme işleminden kaynaklı istenmeyen kokuları giderir. Ürün, aktif karbonlar sayesinde kokuları gideren dört filtre grubuyla donatılmıştır. Aktif karbonlar, yüksek oranda emici bir yüzey oluşturacak şekilde, safsızlıklara kolayca ve tamamen erişilmesini olanaklı kılan seramik bir yapıya entegre edilmişlerdir. Aktif karbon seramik filtreler mutfak tipine ve yağ filtrelerinin ne derece düzenli temizlendiğine bağlı olarak daha uzun veya daha kısa süreli kullanımda doygunluğa ulaşabilirler. Bu koku filtreleri tekrar kullanılamaz ve bildirim ikaz lambası yandığında değiştirilmeleri gerekir. Şekil 17 – 17a – 17b – 17c234

Komut bölümü fazla yüksek ısıdan dolayı kapanıyor Elektronik parçaların iç sıcaklığı fazla yüksek Tekrar kullanmadan önce setüstü ocağın soğumasını bekleyiniz

Uygun olmayan kap Manyetik özelliklerin kaybı Tencereyi kaldırınız

Kullanıcı arayüzü ve indüksiyon modülü arasında iletişim sorunları Modüle elektrik akımı gelmiyor; Güç kablosu doğru şekilde bağlanmamış veya kusurludur Setüstü ocağın elektrik bağlantısını kesip bağlantıyı kontrol ediniz Diğer tüm hata sinyalleri için ( E … U … C … ) Teknik destek servisine arayınız ve hata kodunu iletiniz

Destek Servisi ile irtibata geçmeden önce

1. “Arıza tespit” bölümünde açıklanan noktalara göre sorunu tek başınıza çözmenin mümkün olup olmadığını kontrol ediniz.

2. Sorunun çözüldüğünden emin olmak için cihazı kapatıp yeniden açınız.
