BEDIENUNGSANLEITUNG NikolaTesla Prime PRF0155874 ELICA

Si le problème persiste après les susdites vérifications, contacter le Service Clientèle le plus proche.105 DE - Montage- und Gebrauchsanweisung Bitte halten Sie sich genau an die in dieser Anleitung enthaltenen Anweisungen. Es wird keinerlei Haftung übernommen für Probleme, Schäden oder Brände, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden. Das Gerät ist ausschließlich für den Hausgebrauch bestimmt, zum Kochen von Speisen und Absaugen von Rauch der beim Kochen selbst entsteht. Es ist keine andere Nutzung erlaubt (z. B. das Wärmen von Räumen). Der Hersteller übernimmt keine Verantwortung für eine unsachgemäße Verwendung oder falsche Einstellung des Gerätes. Das Produkt kann sich in seinem Aussehen, von den in dieser Broschüre dargestellten Abbildungen unterscheiden, jedoch bleiben die Anweisungen für den Gebrauch, die Wartung und die Installation gleich. Es ist wichtig diese Anleitung aufzubewahren, um sie jederzeit heranziehen zu können. Im Falle eines Verkaufes, Abgabe oder Umzugs, stellen Sie sicher, dass die Gebrauchsanweisung dem Produkt beigefügt ist. ! Lesen Sie die Anweisungen sorgfältig; sie liefern wichtige Informationen über die Installation, Verwendung und Sicherheit. ! Führen Sie dem Produkt keine elektrischen Veränderungen zu. ! Bevor Sie mit der Installation des Gerätes fortfahren, überprüfen Sie ob alle Komponenten unbeschädigt sind. Anderenfalls kontaktieren Sie Ihren Händler und fahren Sie nicht mit der Installation fort. ! Überprüfen Sie die Integrität des Gerätes bevor Sie mit der Installation fortfahren. Anderenfalls kontaktieren Sie Ihren Händler und fahren Sie nicht mit der Installation fort. Hinweis: Die mit dem“(*)“ Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

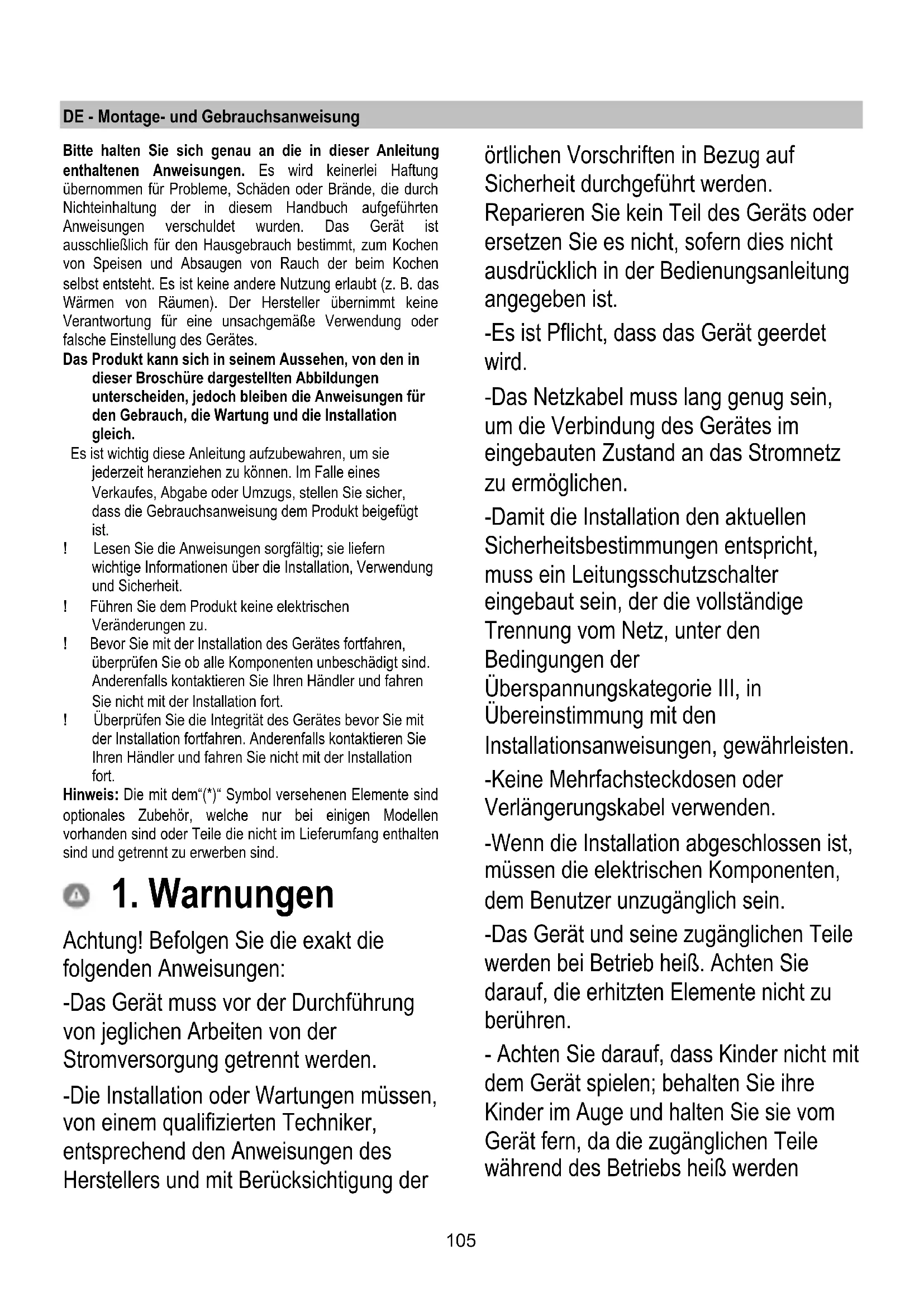

Achtung! Befolgen Sie die exakt die folgenden Anweisungen: -Das Gerät muss vor der Durchführung von jeglichen Arbeiten von der Stromversorgung getrennt werden. -Die Installation oder Wartungen müssen, von einem qualifizierten Techniker, entsprechend den Anweisungen des Herstellers und mit Berücksichtigung der örtlichen Vorschriften in Bezug auf Sicherheit durchgeführt werden. Reparieren Sie kein Teil des Geräts oder ersetzen Sie es nicht, sofern dies nicht ausdrücklich in der Bedienungsanleitung angegeben ist. -Es ist Pflicht, dass das Gerät geerdet wird. -Das Netzkabel muss lang genug sein, um die Verbindung des Gerätes im eingebauten Zustand an das Stromnetz zu ermöglichen. -Damit die Installation den aktuellen Sicherheitsbestimmungen entspricht, muss ein Leitungsschutzschalter eingebaut sein, der die vollständige Trennung vom Netz, unter den Bedingungen der Überspannungskategorie III, in Übereinstimmung mit den Installationsanweisungen, gewährleisten. -Keine Mehrfachsteckdosen oder Verlängerungskabel verwenden. -Wenn die Installation abgeschlossen ist, müssen die elektrischen Komponenten, dem Benutzer unzugänglich sein. -Das Gerät und seine zugänglichen Teile werden bei Betrieb heiß. Achten Sie darauf, die erhitzten Elemente nicht zu berühren. - Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen; behalten Sie ihre Kinder im Auge und halten Sie sie vom Gerät fern, da die zugänglichen Teile während des Betriebs heiß werden106 können. - Für Menschen mit Herzschrittmachern und aktiven Implantaten ist es wichtig, vor dem Gebrauch des Induktionsherdes, zu überprüfen, ob Ihr Herzschrittmacher mit dem Gerät kompatibel ist. .-Während und nach dem Gebrauch die Heizelemente des Gerätes nicht berühren. -Vermeiden Sie den Kontakt mit Tüchern oder anderen brennbaren Materialien, bis nicht alle Komponenten des Gerätes ausreichend abgekühlt sind. -Auf dem Gerät oder in dessen Nähe keine brennbaren Materialien abstellen. -Überhitzte Fette und Öle können leicht Feuer fangen. Überwachen Sie das Kochen von Lebensmitteln, die reich an Fett und Öl sind. -Falls die Oberfläche rissig wird, schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlages zu vermeiden. -Das Gerät ist nicht dafür bestimmt, mit Hilfe eines externen Timers (Zeitschaltuhr) oder einer separaten Fernbedienung, in Betrieb genommen zu werden. -Das unbeaufsichtigte Kochen auf einem Herd, mit Öl oder Fett, kann gefährlich sein und zu einem Brand führen. - Der Kochvorgang muss überwacht werden. Auch ein kurzer Kochvorgang muss kontinuierlich überwacht werden. - Versuchen Sie NIE Flammen mit Wasser zu löschen. Im Gegenteil, schalten Sie zuerst das Gerät aus und ersticken Sie die Flammen dann zum Beispiel mit einem Deckel oder einer Löschdecke. Brandgefahr: Stellen Sie keine Gegenstände auf der Kochflächen ab. - Keine Dampfreiniger verwenden. -Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf der Oberfläche des Kochfeldes ab, da sie sich überhitzen könnten. - Bevor Sie dieses Modell an das Stromnetz anschließen: Überprüfen Sie das Typenschild (auf der Unterseite des Geräts), um sicherzustellen, dass die Spannung und die Stromversorgung dem des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall rufen Sie einen qualifizierten Elektriker. Wichtig: - Nach dem Gebrauch schalten Sie das Kochfeld an seinem Steuergerät aus und verlassen Sie sich nicht auf den Sensor. - Vermeiden Sie das Verschütten von Flüssigkeiten, indem Sie, beim Kochen oder Erhitzen von Flüssigkeiten, die Wärmezufuhr reduzieren. - Lassen Sie auf den eingeschalteten Kochflächen keine leeren Töpfe oder Pfannen stehen und stellen Sie keinesfalls etwas ohne Kochgeschirr ab. - Sobald sie mit dem Kochen fertig sind, schalten Sie das jeweilige Kochfeld aus. - Benutzen Sie zum Kochen niemals Alufolie bzw. stellen Sie niemals etwas, das in Alufolie verpackt ist, direkt auf dem Kochfeld ab. Das Aluminium würde schmelzen und Ihr Gerät irreparabel107 beschädigen. - Erhitzen Sie niemals eine mit Nahrungsmittel gefüllte Dose oder Konserve aus Blech, ohne sie vorher geöffnet zu haben: Sie könnte explodieren! Diese Warnung richtet sich an alle Kochflächen. - Das Verwenden einer erhöhten Leistung wie z.B. Die Booster Funktion ist für das Erwärmen einiger Flüssigkeiten wie z.B. von Frittieröl ungeeignet. Die erhöhte Hitze könnte gefährlich sein. In solchen Fällen wird zu einer niedrigeren Stufe geraten. - Das Kochgeschirr muss direkt auf dem Herd gestellt werden und muss zentriert werden. Auf keinen Fall irgendetwas zwischen dem Kochgeschirr und dem Herd legen. - Im Fall von erhöhter Temperatur senkt das Gerät automatisch die Stromzufuhr des jeweiligen Kochfeldes ab. Vor jedem Reinigungseingriff oder Wartung, trennen Sie das Gerät vom Stromnetz indem Sie den Stecker ziehen oder schalten Sie den Strom am Hauptschalter des Hauses im Sicherungskasten aus. Verwenden Sie für alle Installations- und Wartungsarbeiten Handschuhe. Das Gerät kann von Kindern, ab einem Alter von mindestens 8 Jahren, benutzt werden und von Menschen mit eingeschränkten physischen, motorischen oder geistigen Fähigkeiten oder Mängel an Erfahrung oder notwendiger Kenntnis, sofern sie unter Aufsicht stehen oder nachdem sie in die sichere Benutzung des Gerätes eingeführt wurden und sie sich den Gefahren, die von dem Gerät ausgehen, bewusst sind. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden. Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Geräten mit Gasverbrennung oder andere Brennstoffe verwendet wird. Die Haube muss regelmäßig sowohl von Innen als auch von Außen gereinigt werden (MINDESTENS EINMAL PRO MONAT), dabei aber genau die Angaben der Bedienungsanleitung befolgen. Das nicht beachten der Vorgaben bezüglich der Reinigung der Haube und dem Erneuern bzw. Reinigen der Filter kann Brände verursachen. Es ist strengstens verboten, Essen über offener Flamme zu kochen. Die Verwendung von offenen Flammen ist für die Filter schädlich und kann Brände verursachen und muss daher in jedem Fall vermieden werden. Jegliches Frittieren muss mit Sorgfalt erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fangen kann. ACHTUNG: Wenn der Herd in Gebrauch ist, können die zugänglichen Teile der108 Haube heiß werden. Achtung! Schließen Sie das Gerät nicht an das Stromnetz an, bis die Installation vollständig abgeschlossen ist. Was die technischen und die Sicherheitsmaßnahmen bezüglich dem Abzug der Dämpfe angeht, halten Sie sich strikt an die Vorschriften der örtlichen Behörden. Die angesaugte Luft darf nicht über das selbe Abluftrohr abgeleitet werden, das für die Abfuhr von Rauchgasen, die durch Gasverbrennung oder die Verbrennung anderer Brennstoffen erzeugt werden, verwendetet wird. Verwenden Sie die Haube nie ohne das Gitter korrekt eingebaut zu haben! Bei der Montage, verwenden Sie nur die mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, erwerben Sie Schrauben gemäß der Vorgaben. Verwenden Sie bei den Schrauben die richtige Länge, wie sie im Montagehandbuch angegeben werden. Wenn die Dunstabzugshaube und gleichzeitig andere Geräte, die eine andere Energiequelle als Strom haben, in Betrieb sind, darf der Unterdruck im Raum nicht mehr als 4 Pa überschreiten (4 x 10-5 bar).. Dieses Gerät entspricht der EU-Richtlinie 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE-Richtlinie). Stellen Sie sicher, dass dieses Gerät gemäß den Vorschriften entsorgt wird, so verhindern Sie mögliche negativen Folgen für die Umwelt und die Gesundheit. Die Kennzeichnung auf diesem Produkt oder den Begleitpapieren gibt an, dass dieses Produkt nicht als Hausmüll entsorgt werden darf, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Bei der Entsorgen beachten Sie bitte die örtlichen Vorschriften. Weitere Informationen über die Behandlung, Verwertung und das Recycling dieses Produkts erhalten Sie in Ihrem Rathaus, bei Ihrer Müllabfuhr oder bei dem Händler, wo das Produkt erworben wurde. Dieses Gerät wurde gemäß den folgenden Vorschriften entwickelt, getestet und hergestellt:

12. Empfehlungen für eine richtige Benutzung, um die

Umweltbelastung zu reduzieren: Wenn Sie zu kochen beginnen, schalten Sie die Haube auf der niedrigsten Geschwindigkeit ein und lassen Sie sie nach Beendigung des Kochvorgangs noch für einige Minuten eingeschaltet. Erhöhen Sie die Geschwindigkeit nur im Fall von großen Mengen an Rauch und Dampf und verwenden Sie die Booster-Funktion nur in extremen Fällen. Um die Effizienz der Reduktion von Gerüche aufrecht zu erhalten, ersetzen Sie wenn nötig, den/die Kohlefilter. Um die Effizienz des Fettfilters aufrecht zu erhalten, reinigen Sie diesen bei Bedarf. Zur Optimierung der Effizienz und um Geräusche zu minimieren, verwenden Sie beim Abluftsystem den maximalen Durchmesser der in diesem Handbuch angegeben ist.109

Kochen mit Induktion Das Induktionskochsystem beruht auf dem physikalischen Phänomen der magnetischen Induktion . Das wesentliche Merkmal dieses Systems ist die direkte Energieübertragung von dem Energiegenerator an den Topf. Vorteile: Wenn Sie dieses mit Elektroherden vergleichen, werden Sie feststellen, dass es: - sicherer ist: niedrigere Temperatur auf der Glasoberfläche. - schneller ist: schnelleres Erhitzen von Gerichten. - genauer ist: Kochfeld reagiert sofort auf Ihre Befehle - effizienter ist: 90% der aufgenommenen Energie wird in Wärme umgewandelt. Darüber hinaus wird die Wärmeübertragung sofort abgebrochen, sobald Sie die Pfanne von der Oberfläche entfernen und so unnötige Wärmeverluste vermieden.

Verwenden Sie nur Kochgeschirr, das mit dem Symbol versehen ist. Wichtig: um dauerhafte Schäden an der Oberfläche des Kochfeldes zu vermeiden, verwenden Sie nicht: - Behälter mit einem zu 100% flachen Boden. - Metallbehälter mit emailliertem Boden. - Behälter mit einem rauen Untergrund, um zu verhindern, dass die Oberfläche des Kochfeldes verkratzt wird. - Stellen Sie niemals heiße Töpfe und Pfannen auf der Oberfläche des Bedienfeldes ab.

2.1.1 Kochgeschirrmaterial

Das Induktionskochverfahren verwendet Magnetismus, um Wärme zu erzeugen. Das Kochgeschirr muss daher Eisen enthalten. Sie können einfach mit einem Magneten überprüfen, ob eine Pfanne aus magnetischem Material besteht. Kochgeschirr ist ungeeignet, falls Sie keine magnetische Anziehungskraft erkennen können.

2.1.2 Abmessung des Kochgeschirrs

WICHTIG: Wenn die Töpfe nicht die richtige Größe haben, werden sich die Kochfelder nicht einschalten. Um den richtigen Durchmesser der Töpfe in Bezug auf jedes einzelne Feld festzustellen, ziehen Sie den illustrierten Teil dieser Gebrauchsanweisung zu Rate.

Um bessere Ergebnisse zu erhalten, empfehlen wir: - Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser mit dem des Kochfeldes übereinstimmt. - Verwenden Sie nur Töpfe und Pfannen mit flachem Boden. - Wenn möglich, benutzen Sie einen Deckel während des Kochvorgangs. - Kochen Sie Gemüse, Kartoffeln usw. mit einer geringen Menge an Wasser, um die Kochzeit zu reduzieren. - Das Verwenden eines Schnellkochtopfs reduziert den Stromverbrauch und die Garzeit - Stellen Sie den Topf in die Mitte des aufgezeichneten Kochfeldes. Die Benutzung der Abzugshaube Die Abzugshaube kann entweder im Abluftbetrieb oder im Umluftbetrieb benutzt werden. Abluftbetrieb Abb.7 Die Dämpfe werden durch eine Reihe von Rohren nach draußen geleitet ( die als Sonderzubehör getrennt erworben werden müssen), welche an den mitgelieferten Anschlussstutzen befestigt werden müssen. Der Durchmesser des Abluftrohres muss mit dem des Anschlussrings übereinstimmen: - Im Fall eines rechteckigen Austritts 222 x 89 mm - Im Fall eines runden Austritts Ø 150 mm (*) Für weitere Informationen ziehen Sie die Seite über das Zubehör der Abzugshaube dieses Handbuchs zu Rate. Abb. 7c Schließen Sie das Gerät an Rohrleitungen und Wandabzugslöcher an, deren Durchmesser dem Luftauslass entsprechen (Anschlussstutzen). Die Verwendung von Rohren und Wandabzugslöchern mit einem kleineren Durchmesser wird eine Verringerung der Absaugleistung und eine drastische Erhöhung des Geräuschpegels zur Folge haben. Es wird daher diesbezüglich keinerlei Verantwortung übernommen. ! Reduzieren Sie die Länge des Rohres auf das Notwendigste. ! Verwenden Sie ein Rohr mit einer möglichst geringen Anzahl an Kurven (maximal zugelassener Winkel: 90°). ! Vermeiden Sie drastische Unterschiede im Durchmesser des Rohres.110 Umluftbetrieb Abb.8Die angesaugte Luft wird durch spezielle Fettfilter und Geruchsfilter gefiltert, bevor sie wieder dem Raum zugeführt wird. Das Produkt wird mit allem Notwendigsten geliefert, das Sie für eine Standardmontage, mit einem Luftauslass an der Vorderseite des Sockels, benötigen. Im Lieferumfang sind bereits vier Sätze Keramik-Filter mit Aktivkohle für hohe Leistung enthalten. Keramik-Filter sind innovative modulare Kohlefilter, der regenerierbar ist (Lesen Sie dazu auch im Kapitel „Wartung“ den Abschnitt „Aktivkohlefilter“). Die physikalisch-chemischen Eigenschaften ermöglichen eine hohe Effizienz was die Aufnahme von Gerüchen betrifft und lange mechanische Beständigkeit. Für weitere Informationen konsultieren Sie die zum Zubehör des Umluftbetriebes gehörige Seite (im illustrierten Teil dieses Handbuchs). Abb. 13b Besuchen Sie unsere Websites, www.elica.com und www.shop.elica.com, um eine vollständige Übersicht über die verfügbaren Modelle und die verschiedenen Einbaumöglichkeiten, sowohl für den Umluftbetrieb, als auch für den Abluftbetrieb, zu bekommen.

Sowohl der elektrische Anschluss, als auch der mechanische Einbau, darf nur von ausgebildetem Personal durchgeführt werden. Das Elektro-Haushaltsgerät ist für den Einbau in eine Arbeitsfläche mit einer Stärke von 2-6 cm bei einer TOP- Installation und 2,5 – 6 cm bei einer FLUSH-Installation hergestellt worden. Der Mindestabstand zwischen dem Kochfeld und der Wand muss vorne mindestens 5 cm und an der Seite mindesten 4 cm und mindestens 50 cm zu den oberen Hängeschränken sein. HINWEIS: Die empfohlenen Abstände sind Richtwerte: Bei der Planung der Räume müssen die Anweisungen des Herstellers der Küche befolgt werden.

3.1 Elektrischer Anschluss

Abb. 3 -Trennen Sie das Gerät vom Stromnetz -Der Anschluss muss von qualifiziertem Personal, mit Kenntnisse über die Vorschriften bezüglich der Installation und Sicherheitsfragen, durchgeführt werden. -Der Hersteller übernimmt keine Verantwortung für Menschen, Tiere oder Dinge im Falle eines Nichtbeachtens der im vorangehenden Kapitel genannten Vorgaben. -Das Netzkabel muss lang genug sein, um das Entfernen des Kochfeldes von der Arbeitsplatte zu ermöglichen, -Stellen Sie sicher, dass die Spannung, die auf dem Typenschild auf der Unterseite des Gerätes angegeben ist, der des Hauses entspricht in dem es installiert wird. -Verwenden Sie keine Verlängerungskabel. - Die Erdung ist gesetzlich vorgeschrieben. - Das Kabel für die Erdung muss 2cm länger als die anderen Kabel sein. - Falls das Gerät nicht mit einem Netzkabel geliefert wird, ist ein Leiter mit einem Querschnitt von mindestens 2,5 mm und einer Leistung bis 7200 Watt zu verwenden; während es für höhere Spannungen 4 mm sein müssen. - Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50 ° C über der der Raumtemperatur erreichen. - Das Gerät ist für einen dauerhaften Anschluss an das Stromnetz gedacht, deshalb muss der Anschluss an das Stromnetzt über einen Fehlerstrom-Schutzschalter erfolgen, der die vollständige Trennung vom Stromnetz unter der oben genannten Überspannungskategorie III garantiert und nach dem Einbau leicht erreichbar ist. Achtung! Bevor Sie die Stromversorgung wiederherstellen und ihre korrekte Funktion überprüfen, überprüfen Sie immer ob das Netzkabel korrekt angeschlossen ist. Achtung! Der Austausch des Verbindungskabels muss von einem autorisierten Servicemitarbeiter durchgeführt werdeno oder von einer Person mit ähnlicher Eignung. Hinweis: Das Produkt ist mit der Funktion „Power Limitator“ (Leistungsbegrenzung) ausgestattet, die es ermöglicht einen maximalen Grenzwert bezüglich der kW Aufnahme einzustellen. Die Einstellung muss bei Anschluss des Gerätes an das Stromnetz oder bei einer Wiederherstellung des Stromnetzes selbst durchgeführt werden (innerhalb der darauffolgenden 2 Minuten). Für die Abfolge zur Einstellung der Leistungsbegrenzung konsultieren Sie dieses Handbuch im Abschnitt „Betrieb“.111

• Nachdem Sie das Produkts ausgepackt haben, stellen Sie sicher, dass es keine Schäden während des Transports erlitten hat und im Falle von Problemen, kontaktieren Sie Ihren Händler oder den Kundendienst, bevor Sie mit dem Einbau fortfahren.

• Überprüfen Sie, ob das erworbene Produkt von seinen Ausmaßen, in den von Ihnen ausgewählten Einbauort, passt.

• Überprüfen Sie, dass sich im Inneren der Verpackung keine Zubehörteile (wie z.B. Tütchen mit Schrauben, Garantie etc.) befinden (aus Transportgründen), welche gegebenenfalls entfernt und aufbewahrt werden müssen.

• Stellen Sie des weiteren sicher, dass in der Nähe des Montagebereichs eine Steckdose zur Verfügung steht. Überprüfung des Einbauorts: - Das Gerät darf nicht über folgenden Geräten eingebaut werden: Geräte die der Kühlung dienen, Geschirrspülmaschinen, Herde, Öfen, Waschmaschinen und Trocknern. - Alle Schneidarbeiten am Einbauort müssen vor dem Einsetzen des Kochfeldes durchgeführt werden und Holzsplitter oder Sägespäne müssen gründlich entfernt werden. - Für die Installation mit Umluft machen Sie am besten eine Öffnung in den Sockel, in die Sie ein normales, im Handel erhältliches Lüftungsgitter einsetzen. WICHTIG: Verwenden Sie einen Dichtkleber (1 Komponente) mit einer Temperaturbeständigkeit bis 250°C; Vor dem Einbau müssen alle Oberflächen gründlich gereinigt werden um alle Substanzen, die eine Haftung beeinträchtigen könnten, zu beseitigen. (z.B.: Trennmittel, Konservierungsstoffe, Fette, Öle, Staub, Rückstände alter Klebstoffe etc.); Der Klebstoff muss gleichmäßig über den gesamten Umfang des Rahmens verteilt werden; nach dem Einkleben muss der Kleber für etwa 24 Stunden trocknen. Abb. 1b ACHTUNG! Die mangelhafte Verwendung von Schrauben und anderen Befestigungselementen, gemäß dieser Anleitung, kann Gefahren elektrischen Ursprungs verursachen Hinweis: Für den korrekten Einbau dieses Gerätes ist es empfehlenswert die Rohre mit einem Klebeband, mit folgenden Eigenschaften, zu umwickeln: - Elastisches Klebeband aus weichem PVC mit einem Klebstoff auf Acrylsäure Basis - Entsprechend der DIN EN 60454 Norm - Schwer entflammbar - Sehr gute Alterungsbeständigkeit - Beständig gegen Temperaturschwankungen - Einsetzbar bei niedrigen Temperaturen112

4. Gerätebeschreibung

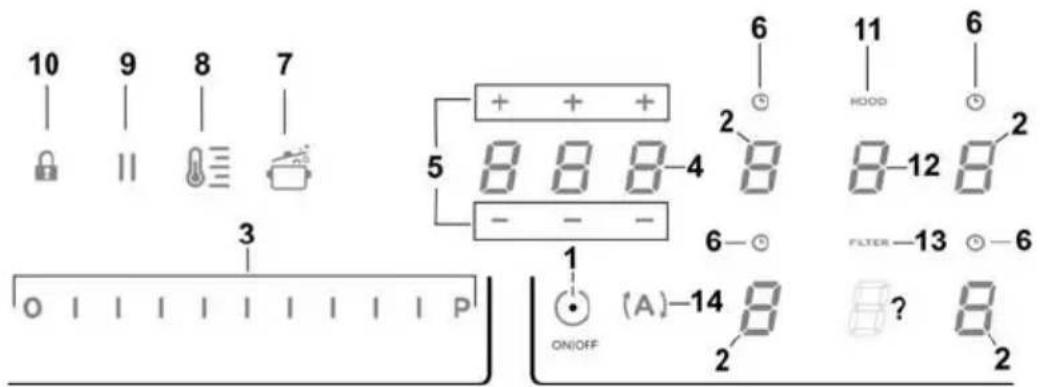

Bedienfeldanordnung Anmerkung: Um die Steuerungen zu wählen, ist es ausreichend, die Symbole, die sie darstellen, zu berühren (drücken)

1. ON/OFF des Kochfelds/Gebläses

8. Aktivierung des Temperature Manager (Warming

Function) (Temperaturmanager-Warmhaltefunktion)

2. Auswahl des Kochfelds 9. Pause

3. Erhöhung/Reduktion von Power Level (Leistungsstufe) und

11. Anzeige Gebläse aktiv

Anzeige Power Level (Leistungsstufe) und Absaugleistung Aktivierung Anzeige Filtersättigung

4. Aktivierung Timer „STAND_ALONE“ (unabhängiger Timer) 12. Auswahl/Aktivierung Gebläse

Display: Timer „STAND_ALONE“ (unabhängiger Timer) / Timer Kochfeld Display Gebläse

5. Erhöhung/Reduktion der Zeit des Timers „STAND_ALONE“

(unabhängiger Timer) / Timer Kochfelder Display Sättigung Kohle-/Keramikfilter - Fettfilter

6. Aktivierung Timer Kochfeld 13. Reset Sättigung Filter

Angabe Timer Kochfeld aktiv

14. Aktivierung automatische Funktion Gebläse

7. Aktivierung Automatic Heat Up (automatisches Aufheizen)113

VERWENDUNG DES KOCHFELDS

Was vor dem Beginn zu wissen ist: Alle Funktionen dieses Kochfelds wurden unter Beachtung der strengsten Sicherheitsvorschriften geplant. Aus diesem Grund:

• Einige Funktionen aktivieren sich nicht oder deaktivieren sich automatisch in Abwesenheit von Töpfen auf dem Herd oder wenn diese falsch positioniert sind.

• In anderen Fällen deaktivieren sich die aktivierten Funktionen automatisch nach wenigen Sekunden, wenn die gewählte Funktion eine weitere Einstellung, die nicht eingegeben wurde, benötigt (z.B.: “Das Kochfeld einschalten” ohne “Den Kochbereich wählen” und die “Betriebstemperatur”, oder die “Funktion Lock” oder diejenige des “Timer”). Achtung! Im Falle (zum Beispiel) von längerer Verwendung könnte das Abschalten des Kochbereichs nicht umgehend erfolgen, da er sich in Phase der Abkühlung befindet; auf dem Display der Kochbereiche erscheint das Symbol „ ” , um anzuzeigen, dass er sich in dieser Phase befindet. Warten Sie ab, dass das Display ausgeht, bevor Sie sich dem Kochbereich nähern. Display Kochbereich Auf den Displays bezüglich der Kochbereiche wird Folgendes angezeigt: Eingeschalteter Kochbereich

Power Level (Leistungsstufe)

Residual Heat Indicator (Anzeige der Restwärme)

Pot Detector (Kochtopferkennung)

Funktion Lock (Sperrfunktion) aktiv

Funktion Automatic Heat UP (automatisches Aufheizen)

Eigenschaften des Kochfelds Safe Activation (sichere Aktivierung) Das Produkt aktiviert sich nur in Anwesenheit von Töpfen auf dem Kochfeld: Der Heizprozess startet nicht oder unterbricht sich im Falle der Abwesenheit oder Entfernung der Töpfe. Pot Detector (Kochtopferkennung) Das Produkt erfasst automatisch das Vorhandensein von Töpfen auf den Kochbereichen. Safety Shut Down (Sicherheitsabschaltung) Aus Sicherheitsgründen besitzt jeder Kochbereich eine maximale Betriebsdauer, die vom eingestellten Leistungsniveau abhängt. Residual Heat Indicator (Angabe der Restwärme) Beim Abschalten von einem oder mehreren Kochbereichen wird das Vorhandensein von Restwärme mit entsprechendem optischem Signal auf dem Display des bezüglichen Kochbereichs durch das Symbol “ ” angezeigt.

Funktionsweise Anmerkung: Zur Aktivierung jeglicher Funktion ist es vorher notwendig, den gewünschten Bereich zu aktivieren Einschalten ON/OFF (1) Kochfeld/Gebläse kurz drücken (antippen): Das Symbol leuchtet auf; durch erneutes Drücken werden alle verfügbaren Funktionen kurz sichtbar, danach bleiben nur die Hauptfunktionen sichtbar; die anderen Funktionen können verwendet werden und werden später, während der Verwendung des Geräts, aktiviert. WICHTIG: Alle verfügbaren Funktionen werden mit leichtem Licht beleuchtet, das nur beim Aktivieren intensiver wird. Zum Abschalten erneut drücken Anmerkung: Diese Funktion hat den Vorrang vor allen anderen. Wahl der Kochbereiche Den Bereich Auswahl/Display (2) für den gewünschten Kochbereich antippen (drücken). Power Level (Leistungsstufe) Das Feld besitzt 9 Leistungsstufen Den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen: nach rechts, um die Leistungsstufe zu erhöhen; nach links, um die Leistungsstufe zu senken. Die eingestellte Leistungsstufe wird im Bereich Auswahl/Display (2) angezeigt114

Power Booster (Leistungsverstärker) Das Produkt ist mit einer zusätzlichen Leistungsstufe ausgestattet (über der Stufe ), die für 5 Minuten aktiv bleibt, danach kehrt die Leistung auf die vorhergehende Stufe zurück. Den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen (über die Stufe ), dann den Power Booster (Leistungsverstärker) aktivieren Die Stufe Power Booster (Leistungsverstärker) wird im Bereich Auswahl/Display (2) mit dem Symbol „ “ angezeigt Anmerkung: Die vorderen Kochfelder verfügen nicht über einen mittels Zeitschalter geregelten Booster (Verstärker); um den Power Booster (Leistungsverstärker) in diesen Bereichen zu deaktivieren, den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen, um die Leistungsstufe zu verringern.

Key Lock (Tastensperre) Key Lock (Tastensperre) erlaubt, die Einstellungen des Felds zu blockieren, um unbeabsichtigte Änderungen zu verhindern und dabei die bereits eingestellten Funktionen aktiv zu lassen. Aktivierung:

(10) drücken Wiederholen Sie den Vorgang zur Deaktivierung. Hinweis: Wird während der Key Lock (Tastensperre) aktiv ist eine andere Funktion gedrückt, blinkt das Symbol und weist sie darauf hin, dass die Funktion bereits genutzt wird und eventuell deaktiviert wird, um das Kochfeld einstellen zu können.

Automatic Heat UP (automatisches Aufheizen) Die Funktion Automatic Heat UP (automatisches Aufheizen) erlaubt, die eingestellte Leistung schneller zu erreichen; diese Funktion hat den Vorteil eines schnelleren Garens, aber ohne das Risiko des Anbrennens der Speisen, da die Temperatur die eingestellte Stufe nicht übersteigt. Diese Funktion ist für die Leistungsstufen 1 -8 verfügbar. Aktivierung:

• bei eingeschaltetem Kochbereich (7) drücken

• auf dem Display (2) blinkt „ “ abwechselnd mit der im Kochbereich eingestellten Leistungsstufe

Erhöhen der Leistungsstufe im Kochbereich: Die Funktion Autonatic Heat Up (automatisches Aufheizen) bleibt mit der neuen „Temperatureinstellung“ aktiv; Reduzieren der Leistungsstufe des Kochbereichs: die Funktion Automatic Heat (automatische Hitze) wird deaktiviert. Hinweis: Wird gleichzeitig ein anderer Kochbereich ausgewählt, dann wird das Symbol (7) wieder leicht beleuchtet und so kann auch für diesen Bereich die Funktion aktiviert werden; die Funktion bleibt auch in dem Bereich, in dem sie bereits eingestellt ist, wie am Display (2) angezeigt, aktiv

Temperature Manager (Warming Function) (Temperaturmanager-Warmhaltefunktion) Temperature Manager (Temperaturmanager) ist eine Kontrollfunktion, die das Aufrechterhalten der Wärme und einer konstanten Temperatur bei einer optimierten Leistungsstufe ermöglicht; ideal um bereits fertig zubereitete Speisen warm zu halten. Die Funktion Temperature Manager (Temperaturmanager) wird beim nächsten Drücken der Taste aktiviert Am Display (2) des im Temperature Manager (Temperaturmanager) arbeitenden Kochbereichs erscheint das Symbol

Hinweis: Wird gleichzeitig ein anderer Kochbereich ausgewählt, dann wird das Symbol (8) wieder leicht beleuchtet und so kann auch für diesen Bereich die Funktion aktiviert werden; die Funktion bleibt auch in dem Bereich, in dem sie bereits eingestellt ist, wie am Display (2) angezeigt, aktiv

• Erneut (8) zum Deaktivieren und Ausschalten drücken bis die am Display (2) angezeigte Stufe „ “ ist. Hinweis: Wenn mehrere Bereiche mit dem Temperature Manager (Warming Function) (Temperaturmanager- Warmhaltefunktion) betrieben werden, dann muss zuerst der gewünschte Bereich im Abschnitt Auswahl (2) ausgewählt werden; die Funktion kann auch über den Wahlbalken (3) deaktiviert werden, indem das Power Level (Leistungsstufe) auf „

gebracht wird.115 Pause Die Funktion Pause erlaubt, jegliche Funktion, die auf dem Feld aktiv ist, zu unterbrechen und damit die Kochleistung auf Null zu bringen. Aktivierung:

• am Display blinkt „ “ (2) Um die Funktion zu deaktivieren:

(9) drücken der Wahlbalken (3) leuchtet

• den Wahlbalken (3) drücken/streichen, um die Funktion zu deaktivieren Hinweis: Durch die Deaktivierung werden die Einstellungen des Kochfeldes vor der Pause wiederhergestellt und das Kochfeld arbeitet mit den zuvor vorgenommenen Einstellungen weiter. Hinweis: Wenn nach 10 Minuten die Funktion Pause nicht deaktiviert wird, schaltet sich das Kochfeld automatisch ab. Anmerkung: Die Funktion Pause wirkt sich nicht auf das Gebläse aus

Timer „STAND ALONE“ (unabhängiger Timer) Die Funktion Timer ist ein Countdown, der unabhängig von den Kochbereichen (und dem Bereich des Gebläses) ist. Der Timer wird durch Drücken von Bereich/Display (4) aktiviert Die Symbole (5) verwenden, um die Dauer des Timers einzustellen, die unter Bereich/Display (4) angezeigt wird Hinweis: 10 Sekunden warten und dabei keinen anderen Befehl drücken, damit der Countdown gestartet werden kann. Das Format des Timers ist

. Für die Stunden: zwischen 0 und 9 einstellbar

für die Minuten: zwischen 0 und 59 einstellbar Im Abschnitt Bereich/Display (4) wird die verbleibende Zeit angezeigt; am Ende des Countdowns wird ein akustisches Signal abgegeben

Hinweis: Die Anzeige des Countdowns erscheint bei einer verbleibenden Zeit von unter 10 Minuten im folgenden Format

Sekunden durchgehend

Zum Ausschalten des Timers:

• Bereich /Display (4) auswählen

• die Dauer des Timers auf einstellen, mittels (5)

Timer Kochbereiche Die Funktion Timer Kochbereiche ist ein Countdown, der auch gleichzeitig für alle Kochbereiche eingestellt werden kann Am Ende der eingestellten Zeitdauer schalten sich die Kochbereiche automatisch aus und der Bediener wird durch ein eigenes akustisches Signal darauf aufmerksam gemacht. Aktivierung der Funktion Timer Kochbereiche

• Über den Bereich Auswahl/Display (2) streichen (drücken) (power level ¹0)

(6) für den jeweiligen Kochbereich drücken

• Die Symbole (5) verwenden, um die Dauer des Timers einzustellen, die unter Bereich /Display (4) angezeigt wird; während dem Einstellen blinkt das Symbol (6)

Hinweis: 10 Sekunden warten ohne einen anderen Befehl zu drücken, damit der Timer Kochbereich gestartet werden kann. Hinweis: Durch erneutes, langes Drücken von (6) wird der Timer für den Kochbereich zurückgesetzt

Falls notwendig, kann dieser Vorgang für mehrere Kochbereiche wiederholt werden. Hinweis: Für jeden Kochbereich kann ein anderer Timer eingestellt werden; auf dem Display (4) erscheint der Countdown für das aktuell ausgewählte Kochfeld; wenn kein Bereich ausgewählt wurde, wird durch Drücken am Display (4) der Countdown des Timers „STAND-ALONE“ (unabhängiger Timer) angezeigt. Die Art, auf die der Countdown angezeigt wird, ist dieselbe wie beim Timer „STAND-ALONE“ (unabhängiger Timer) (siehe vorhergehender Absatz Timer „STAND-ALONE“)116 Wenn der Countdown des Timers beendet ist, erklingt ein akustisches Signal und der Kochbereich schaltet sich aus.

Zum Ausschalten des Timers:

• den Kochbereich (2) ausschalten

• die Dauer des Timers auf einstellen, mittels (5).

Die Funktion „Power Limitation” ermöglicht es, den Betrieb des Produktes einzustellen und die maximale Absorption zu begrenzen. Hinweis: Die Einstellung muss im ausgeschalteten Zustand der Kochplatte, ohne dass die Taste ON/OFF (EIN/AUS) (1) gedrückt wird, im Zuge des Anschlusses der Kochplatte an das Stromversorgungsnetz oder im Zuge des Wiederanschlusses an das Stromversorgungsnetz innerhalb von 2 Minuten erfolgen. Zur Einstellung der Power Limitation (Leistungsbegrenzer): - Drücken Sie auf (blinkt nur für die ersten 2 Minuten nach Anschluss des Produktes an die Stromversorgung)

gedrückt halten und nacheinander alle Bereiche der Auswahl/Display (2) der Garbereiche beginnend vom vorderen rechten Bereich (FR) gegen den Uhrzeigersinn drücken

- bei jedem Druck wird ein kurzes akustisches Signal abgegeben - nachdem alle Displays (2) gedrückt wurden, kann die Taste ausgelassen werden

nun: - zeigt das Display (2) im linken hinteren Bereich (RL) abwechselnd die Symbole „C“ und „0“. Dies weist darauf hin, dass die Einstellung durchgeführt werden kann: das Display (2-RL) auswählen danach die Auswahlleiste (3) so lange schieben, bis die Symbole „C“ und „8“ am Display angezeigt werden, am Display (2-FL) wird die aktuelle Einstellung angezeigt** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** die standardmäßige Einstellung ist 7,4 KW

Um die Einstellung der Power Limitation (Leisungsbegrenzer) zu ändern - auf das Display (2) im linken vorderen Bereich (FL) drücken - die Auswahlleiste (3) verschieben, um die neue Einstellung durchzuführen - zur Bestätigung der Auswahl die Taste ON/OFF (EIN/AUS) (1) zwei Sekunden lang drücken; es wird ein längeres akustisches Signal abgegeben, um die durchgeführte Einstellung zu bestätigen117

VERWENDUNG DES GEBLÄSES

Einschalten ON/OFF (1) Kochfeld/Gebläse kurz drücken (antippen): Das Symbol leuchtet auf; durch erneutes Drücken werden alle verfügbaren Funktionen kurz sichtbar, danach bleiben nur die Hauptfunktionen sichtbar; die anderen Funktionen können verwendet werden und werden später, während der Verwendung des Geräts, aktiviert. WICHTIG: Alle verfügbaren Funktionen werden mit leichtem Licht beleuchtet, das nur beim Aktivieren intensiver wird. Zum Abschalten erneut drücken Anmerkung: Diese Funktion hat den Vorrang vor allen anderen.

Einschalten des Gebläses: Über den Wählbereich (12) streichen (drücken), um das Gebläse zu aktivieren

Geschwindigkeit (Leistung) des Gebläses: Das Gebläse verfügt über drei Geschwindigkeitsstufen (Leistungsstufen) Den Auswahlbalken (3) antippen und mit den Fingern entlangstreichen: nach rechts, um die Leistungsstufe zu erhöhen; nach links, um die Leistungsstufe zu senken. Die eingestellte Leistungsstufe wird im Bereich Auswahl/Display (12) angezeigt

Power Booster (Leistungsverstärker) Das Produkt verfügt über zwei zusätzliche Leistungsstufen (mehr als Stufe 3)

• Power Booster (Leistungsverstärker) 1: auf einen Zeitraum von 15 min beschränkt

• Power Booster (Leistungsverstärker) 2: auf einen Zeitraum von 5 min beschränkt. Anschließend kehrt die Leistung auf die zuvor eingestellte Stufe zurück. Den Auswahlbalken (12) (mehr als Stufe 3) antippen und mit den Fingern entlangstreichen, dann den Power Booster (Leistungsverstärker) 1 aktivieren Die Stufe Power Booster (Leistungsverstärker) 1 wird im Bereich Auswahl/Display (12) angezeigt, indem die Zahl „4“ blinkt Den Auswahlbalken (12) (mehr als Stufe 3) antippen und mit den Fingern entlangstreichen, dann den Power Booster 2 aktivieren Die Stufe Power Booster (Leistungsverstärker) 2 wird im Bereich Auswahl/Display (12) angezeigt, indem das Symbol

Automatikbetrieb Die Abzugshaube wählt selbst die am besten geeignete Geschwindigkeit aus und passt die Gebläseleistung auf die höchste Leistungsstufe des Kochbereichs an. Wenn die Kochbereiche ausgeschaltet wird, dann passt die Abzugshaube ihre Gebläsegeschwindigkeit an und verringert sie stufenweise, um Restdämpfe und Restgerüche zu beseitigen. Zum Einschalten dieser Funktion: Drücken Sie (14) Wiederholen Sie den Vorgang zur Deaktivierung. Hinweis: Werden während des Automatikbetriebs am Auswahlbalken (3) die Geschwindigkeitsstufen zwischen 1 und 3 ausgewählt, wird der Automatikbetrieb unterbrochen; wird hingegen der Power Booster (Leistungsverstärker) ausgewählt, wird der Automatikbetrieb nach dem Verstreichen der eingestellten Zeitdauer wieder aufgenommen. In der Zwischenzeit blinkt das Symbol „

Anzeige der Filtersättigung Die Abzugshaube zeigt an, wenn es notwendig ist, die Filterwartung auszuführen: Geruchsfilter Kohle/Keramik

“(13) schaltet sich ein Fettfilter

Hinweis: Diese Funktion ist standardmäßig deaktiviert (zur Aktivierung siehe Absatz „Aktivierung Anzeige Sättigung Filter“) Reset Sättigung Filter Nachdem die Filter gewartet wurden (Fett und/oder Kohle/Keramik), „ " gedrückt halten (13);

“(13) schaltet sich aus und startet den Countdown der Anzeige.118 Aktivierung Anzeige Sättigung Filter Diese Anzeige ist in der Regel abgeschaltet. Um sie zu aktivieren: - die Gebläsefläche mit einschalten; - mit ausgeschaltetem Gebläsemotor und ausgeschalteten Kochbereichen den Wählbereich (12) drücken

“ (11) lange drücken, bis am Display (12) die Buchstaben „F“ – „G“ abwechselnd blinken F = Geruchsfilter Kohle/Keramik G = Fettfilter Geruchsfilter Kohle/Keramik − Das Display (12) berühren, sobald der Buchstabe „F“ erscheint

“ (13) drücken –blinkendes Licht − Erneut „ “ (11) lange drücken, um die Aktivierung der Anzeige des Geruchsfilters Kohle/Keramik zu bestätigen Fettfilter − Das Display (12) berühren, sobald der Buchstabe „G“ erscheint

“ (13) drücken – durchgehendes Licht − Erneut „ “ (11) lange drücken, um die Aktivierung der Anzeige des Fettfilters zu bestätigen

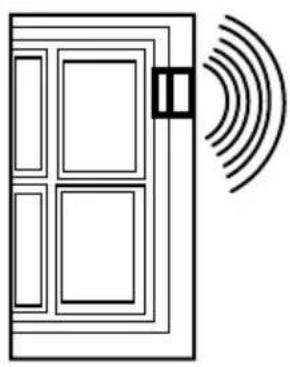

Diese Kochfeld mit integriertem Dunstabzug ist für den Gebrauch einer Funk-Abluftsteuerung mit Fensterkontaktschalter (nicht im Lieferumfang enthalten)vorgerüstet. Wenn die Funk-Abluftsteuerung mit Fensterkontaktschalter eingebaut wird (nur bei Abluftführung ), schaltet sich das Gebläset jedes Mal ab, wenn das Fenster im Raum, an dem der Fensterkontaktschalter angebracht wird, geschlossen ist. Dies ist bei der Installation des Abzuges in Räumen mit raumluftabhängigen Feuerstätten erforderlich. Wir empfehlen die Funk-Abluftsteuerung FDS100 von Elektrotechnik Schabus,die im Fachhandel oder direkt auf der Internetseite www.elektrotechnikschabus.de erhältlich ist. - Die Funk-Abluftsteuerung für das Kochfeld muss von spezialisiertem Fachpersonal elektrisch angeschlossen werden. - Der Hersteller des Kochfelds mit Dunstabzug lehnt jede Haftung für Störungen, Schäden oder Brände, die durch Mängel, Fehlfunktion und/oder einer falschen Installation der Funk-Abluftsteuerung verursacht werden.119

4.1 Leistungstabellen

Leistungsstufea Tipologia di cottura Benutzung der Stufe (die Angabe ergänzt Ihre Erfahrung und Ihre Kochgewohnheiten Max. Leistung Power Schnell aufwärmen Ideal, um die Temperatur der Lebensmittel in kurzer Zeit zu erhöhen (bis zum schnellen Sieden bei Wasser) sowie um Flüssigkeiten schnell aufzuwärmen 8-9 Braten - Sieden Ideal zum Bräunen; zum Ankochen; um tiefgefrorene Produkte zu braten und zum schnellen Sieden Hohe Leistunga 7-8 Bräunen - Anbraten- Sieden- Grillen Ideal zum Anbraten, um heftig am Sieden zu halten, zum Kochen und Grillen (für kurze Zeiträume, 5-10 Min.) 6-7 Bräunen - Kochen - Schmoren - Anbraten - Grillen Ideal zum Anbraten, um leicht am Sieden zu halten, zum Kochen und Grillen (für mittlere Zeiträume, 10-20 Min.) Mittlere Leistung 4-5 Kochen - Schmoren - Anbraten - Grillen Ideal zum Schmoren, um sanft am Sieden zu halten, zum Kochen (für lange Zeiträume) 3-4 Kochen - Einkochen Ideal zum langen Kochen (Reis, Soßen, Braten, Fisch) mit Flüssigkeiten (z.B. Wasser, Wein, Brühe, Milch) 2-3 Kochen - Einkochen Ideal zum langen Kochen (Mengen unter einem Liter, Reis, Soßen, Braten, Fisch) mit Kochflüssigkeiten (z.B. Wasser, Wein, Brühe, Milch)) Niedrige Leistunga 1-2 Schmelzen – Auftauen – Warmhalten ideal um Butter weich zu machen, Schokolade sanft zu schmelzen, um kleine Mengen aufzutauen

Schmelzen – Auftauen – Warmhalten Ideal, um soeben gekochte Portionen warm zu halten AUS Null-Leistung Ablagefläche Kochfeld in Bereitschaftsstellung oder aus (Restwwärme wird mit H angezeigt))120

Lebensmittelkategorie Gerichte oder Kochvorgang-Art Leistungsstufe und Kochablauf Erste Phase Leistungen Zweite Phase Leistungen Nudeln, Reis Frische Nudeln Wasser erhitzen Booster-9 Nudeln kochen und am Sieden halten 7-8 Frische Nudeln Wasser erhitzen Booster-9 Nudeln kochen und am Sieden halten 7-8 Gesottener Reis Wasser erhitzen Booster-9 Nudeln kochen und am Sieden halten 5-6 Risotto Anbraten Gemüse und Rösten 7-8 Kochen 4-5 Gemüse und Hülsenfrüchte Gesottene Wasser erhitzen Booster-9 Sieden 6-7 Gebratene Aufwärmen vom Öl 9 Braten 8-9 Sautierte Kochgeschirr erwärmen 7-8 Kochen 6-7 Geschmorte Kochgeschirr erwärmen 7-8 Kochen 3-4 Angebratene Kochgeschirr erwärmen 7-8 Angebratene Gemüse goldbraun braten 7-8 Fleisch Braten Fleisch mit Öl goldbraun braten (Leistung 6 falls mit Butter) 7-8 Kochen 3-4 Gegrillt Vorwärmen des Topfes 7-8 Beidseitig grillen 7-8 Bräunen Bräunen mit Öl (Leistung 6 falls mit Butter) 7-8 Kochen 4-5 Feucht gegartes/geschmortes Bräunen mit Öl (Leistung 6 falls mit Butter) 7-8 Kochen 3-4 Fisch Gegrillt Vorwärmen des Topfes 7-8 Kochen 7-8 Feucht gegartes/geschmortes Bräunen mit Öl (Leistung 6 falls mit Butter) 7-8 Kochen 3-4 Gebratenes Öl erhitzen 8-9 Braten 7-8 Eier Frittaten Erwärmen der Pfanne mit Butter oder Speiseöl 6 Kochen 6-7 Omelette Erwärmen der Pfanne mit Butter oder Speiseöl 6 Kochen 5-6 Weich gekochte/hart gekochte Wasser erhitzen Booster-9 Kochen 5-6 Pancakes Erwärmen der Pfanne mit Butter 6 Kochen 6-7 Soßen Tomatensoße Bräunen mit Öl (Leistung 6 falls mit Butter) 6-7 Kochen 3-4 Bolognese Fleischsoße Bräunen mit Öl (Leistung 6 falls mit Butter) 6-7 Kochen 3-4 Béchamelsoße Vorbereitung der Basis (Butter und Mehl schmelzen) 5-6 Leicht aufkochen 3-4 Kuchen und andere Süßigkeiten, Cremen Eiercreme Milch aufkochen 4-5 Leicht am Sieden halten 4-5 Puddings Milch aufkochen 4-5 Leicht am Sieden halten 2-3 Milchreis Milch aufwärmen 5-6 Leicht am Sieden halten 2-3121

Wartung der Kochfläche Achtung! Bevor Sie jegliche Aktion im Bereich Reinigung oder Wartung durchführen, stellen Sie sicher, dass alle Kochfelder ausgeschaltet sind und das die Wärmeanzeige erloschen ist.

Die Kochfläche muss nach jedem Gebrauch gereinigt werden. Wichtig: verwenden Sie keine Scheuermittel, kratzende Schwämme oder Stahlwolle. Ihre Verwendung kann mit der Zeit das Glas beschädigen. Verwenden Sie keine chemische, ätzende Reinigungsmittel, sowie Backofenreiniger oder Fleckenentferner. Lassen Sie, nach jedem Gebrauch, die Fläche abkühlen und reinigen Sie sie um Angeklebtes und Flecken durch Essensreste zu entfernen. Zucker oder Lebensmittel mit hohem Zuckergehalt können die Oberfläche beschädigen und sollten sofort entfernt werden. Salz, Zucker oder Sand könnten die Glasoberfläche beschädigen. Benutzen Sie ein weiches Tuch, Küchenpapier oder geeignete Reinigungsmittel (halten Sie sich an die Anweisungen des Herstellers). VERWENDEN SIE KEINE DAMPFREINIGER!!! Wichtig: Im Falle von versehentlichem Verlust von Flüssigkeiten aus den Töpfen, ist es möglich über das Ablaufventil einzugreifen, welches sich an der Unterseite des Gerätes befindet, um alle Reste entfernen zu können und eine hygienische Reinigung zu gewährleisten. Bild 16

Für eine tiefere Reinigung, entfernen Sie die untere Auffangschale. Bild 18a - 18b

Wartung der Abzugshaube Reinigung Zur Reinigung, benutzen Sie AUSSCHLIEßLICH ein feuchtes Tuch mit neutralen Reinigern. VERWENDEN SIE ZU REINIGUNG KEINE HILFSMITTEL ODER GERÄTE! Vermeiden Sie die Benutzung von Scheuermittel. BENUTZEN SIE KEINEN ALKOHOL! Fettfilter Dieser Filter fängt vom Kochen stammende Fettteilchen ab. Er muss einmal im Monat gereinigt werden (bzw. wenn das System zur Anzeige der Sättigung der Filter dies erfordert), dies kann mit schonenden Reinigungsmittel von Hand oder in der Spülmaschine, auf niedriger Temperatur erfolgen. Beim Waschen in der Spülmaschine kann sich der metallische Fettfilter verfärben, trotzdem ändern sich seine Eigenschaften bezüglich des Filterns nicht. Bild 15 AKtivkohlefilter (Nur für die Filterversion) Hält die unangenehmen Gerüche beim Garen fest. Das Produkt ist mit vier Filtersätzen, die durch den Einsatz von Aktivkohle Gerüche festhalten. Die Aktivkohle ist in eine Keramikkonstruktion integriert, wodurch sie leicht und vollständig die Unreinheiten abfangen kann und eine größere Absorptionsfläche bildet. Die Keramik-Aktivkohlefilter sind nach einer mehr oder weniger längeren Zeit, je nach dem Küchentyp und der Regelmäßigkeit, mit welcher die Fettfilter gereinigt werden, gesättigt. Diese Geruchsfilter können nicht regeneriert werden und müssen ausgewechselt werden, sobald die Kontrollanzeige leuchtet. Bild 17 – 17a – 17b – 17c122

FEHLER CODE BESCHREIBUNG MÖGLICHE URSACHEN FEHLERBEHEBUNG

Die Elektronik schaltet sich wegen erhöhter Temperatur ab Die innere Temperatur der elektrischen Komponenten ist zu hoch Vor einem erneuten Gebrauch, warten Sie bis sich die Fläche abkühlt hat

Kochgeschirr ist nicht geeignet Verlust der magnetischen Eigenschaften Entfernen Sie den Topf

Probleme bei der Kommunikation zwischen der Bedienoberfläche und dem Induktionsmodul Es gelangt kein Strom zu den einzelnen Modulen; die Stromverbindung wurde nicht richtig angeschlossen oder ist fehlerhaft Trennen Sie das Kochfeld vom Stromnetz und überprüfen Sie die Verbindungen Bei allen anderen Fehlermeldungen ( E … U … C … ) Rufen Sie den Kundenservice an und nennen Sie Ihren Fehlercode
