MANUAL DE USUARIO TEMT 7 2 Li EINHELL

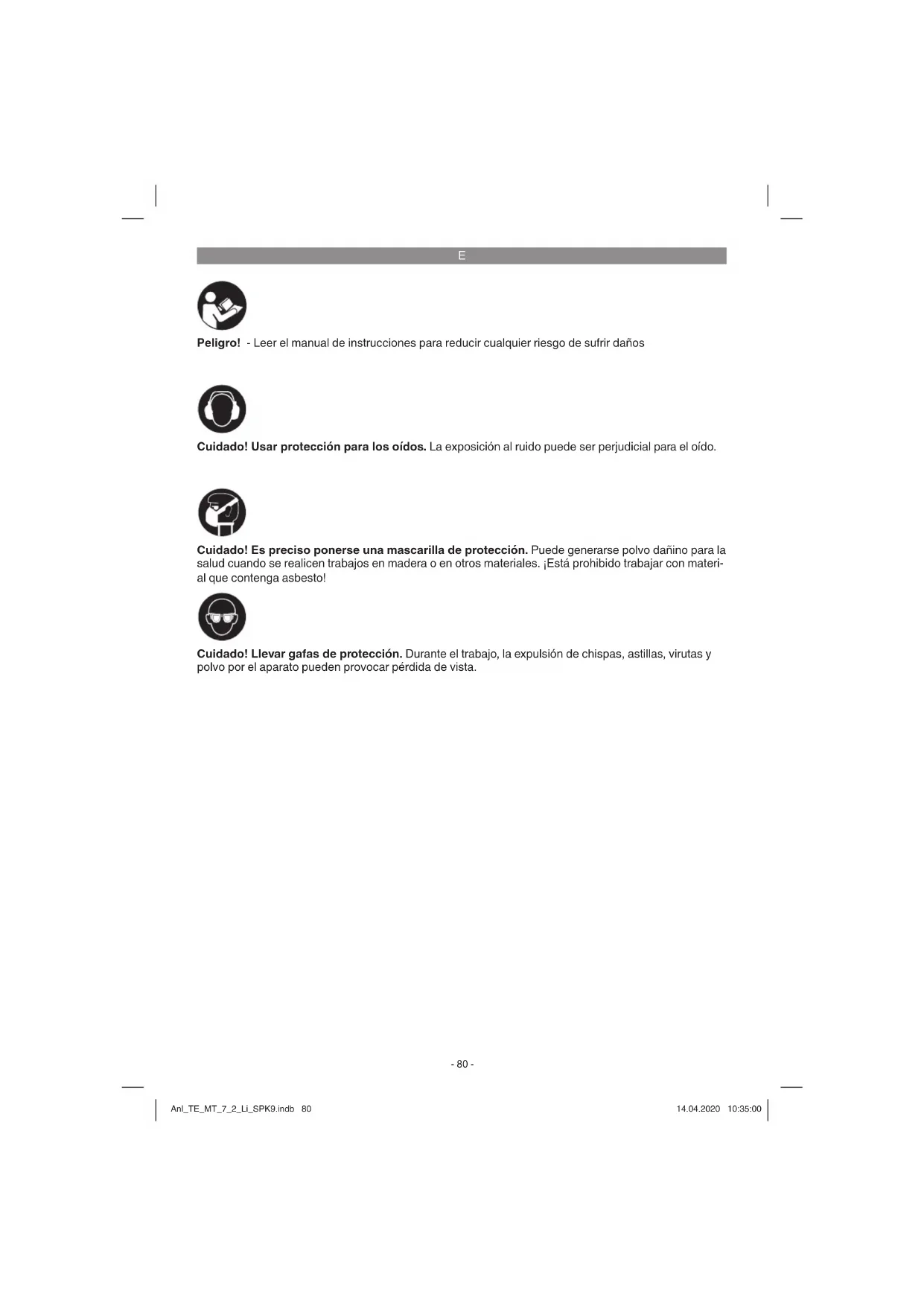

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! Anl_TE_MT_7_2_Li_SPK9.indb 80Anl_TE_MT_7_2_Li_SPK9.indb 80 14.04.2020 10:35:0014.04.2020 10:35:00E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni- cos con los que está provista esta herrami- enta eléctrica. El incumplimiento de las instruc- ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguri- dad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

1. Interruptor ON/OFF

2. Tuerca de regulación

3. Botón de retención para portabrocas

4. Estación de carga

5. Indicador multifunción

6. Indicador de capacidad de batería

7. Regulación de velocidad

2.2 Volumen de entrega (fi g. 1-2)

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Herramienta inalámbrica desbarbadora y grabadora

5 muelas de tronzar pequeñas (19)

El juego inalámbrico de desbarbadora y grabado- ra se ha diseñado para taladrar, lijar, desbarbar, pulir, grabar, cortar, fresar y para la limpieza de madera, metal y materiales sintéticos utilizados en la fabricación de modelos y maquetas, taller y menaje. Utilizar la herramienta y los accesorios sólo para las aplicaciones descritas. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no Anl_TE_MT_7_2_Li_SPK9.indb 81Anl_TE_MT_7_2_Li_SPK9.indb 81 14.04.2020 10:35:0114.04.2020 10:35:01E

está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Alimentación de tensión de motor: ............. 7,2 V Velocidad en vacío n

................5500-26000 rpm Capacidad de sujeción .................... 1,6-3,2 mm Accesorios Ø máx. ................................... 32 mm Longitud máx. de accesorios ................... 18 mm Longitud máx. de espiga .......................... 50 mm Tensión de carga batería: ........................... 9,6 V Corriente de carga batería: ......................... 1,6 A Tensión de red cargador: ...100-240 V~ 50-60 Hz Tiempo de carga: ........................................... 1 h Tipo de batería: ............................... iones de litio Peso ...........................................................0,3 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 60745. Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Cargar la batería exclusivamente con el cargador que se suministra adjunto.

5.1 Cómo cargar la batería (fi g. 1)

La batería está protegida contra una descarga total. Un circuito de protección integrado descon- ecta el aparato de forma automática cuando la batería está descargada. ¡Aviso! Dejar de pulsar el interruptor ON/OFF cu- ando el circuito de protección haya desconectado el aparato. Podría dañar la batería. Anl_TE_MT_7_2_Li_SPK9.indb 82Anl_TE_MT_7_2_Li_SPK9.indb 82 14.04.2020 10:35:0114.04.2020 10:35:01E

1. Comprobar que la tensión de red coincida

con la especifi cada en la placa de identifi ca- ción del aparato.

2. Insertar el enchufe de la estación de carga

(4) en la toma de corriente.

3. Insertar ahora el aparato en la estación de

carga (4). El indicador multifunción (5) muestra mediante los 5 LED el estado de carga durante la misma. 0-15 %: los 5 LED parpadean 15-35 %: el LED 1 está encendido, los LED 2-5 parpadean 35-55 %: el LED 2 está encendido, los LED 3-5 parpadean 55-75 %: el LED 3 está encendido, los LED 4-5 parpadean 75-90 %: el LED 4 está encendido, el LED 5 par- padea Listo para el funcionamiento: todos los LED están encendidos ¡Atención! Es posible que el mango se caliente durante el proceso de carga, lo que resulta nor- mal. En caso de que no sea posible cargar la batería, comprobar que

exista tensión de red en el enchufe

exista buen contacto entre los contactos de carga del cargador. En caso de que todavía no fuera posible cargar la batería, rogamos enviar

y el aparato a nuestro servicio de asistencia técnica. Para realizar un envío adecuado, ponerse en contacto con nuestro servicio de asistencia técnica o con el punto de venta en el que se compró el aparato. Para el envío o la eliminación de baterías o del aparato, estos deben embalarse por separado en bolsas de plástico para evitar cortocircuitos e incendios.

5.2 Colocación de las diferentes herramien-

tas (fi g. 3-4) ¡Peligro! Antes de colocar las herramientas en su sitio (y antes de cada cambio de herramientas), se de- berá apagar la unidad motriz.

1. Presionar el botón de retención (3) y girar el

portabrocas hasta que el perno se quede en- clavado.

2. Quitar la tuerca de regulación (2) con ayuda

de la llave de mandril (20), poner el manguito de sujeción adecuado (21) y volver a montar la tuerca de regulación.

3. Insertar la herramienta deseada (b) en el

manguito de sujeción hasta el tope y apretar la tuerca de regulación (2) con la llave de mandril (20). La parte sobresaliente no debe superar los 25 mm.

Para encender el aparato, pulsar el interruptor ON/OFF (1). Para apagar el aparato, volver a pulsar el interrup- tor ON/OFF (1).

6.2 Regulador de velocidad (fi g. 5)

Se puede ajustar la velocidad deseada por medio del regulador de velocidad (7).

Pulsando la tecla „-“ se reduce la velocidad. Se puede elegir entre 5 velocidades. El indicador multifunción (5) muestra la velocidad en la que se encuentra durante el funcionamiento. ¡Advertencia! La velocidad regulada previamente se guarda y conserva cuando el aparato se vuelve a encen- der. En el primer uso y después de la carga, el apara- to se pone en marcha en la velocidad 3. La velocidad correcta depende de la herramienta acoplada y del material a trabajar. Anl_TE_MT_7_2_Li_SPK9.indb 83Anl_TE_MT_7_2_Li_SPK9.indb 83 14.04.2020 10:35:0114.04.2020 10:35:01E

6.3 Instrucciones para el ajuste de la veloci-

Fresas /barritas abrasivas pequeñas: veloci- dad alta

Fresas /barritas abrasivas grandes: velocidad baja

6.4 Instrucciones relativas al trabajo

Ejercer una presión moderada sólo sobre la pieza que se desea trabajar para asegurar una velocidad homogénea mientras se traba- ja.

Una mayor presión no acelera el proceso de trabajo, sino que frena o detiene la unidad motriz y, con ello, provoca la sobrecarga del motor.

Para garantizar la seguridad personal, fijar las piezas pequeñas mediante un sargento o tornillo de banco.

Trabajos de precisión y grabados: Sujetar la unidad motriz como si fuera un bolígrafo (con una mano).

trabajos en grueso: Sujetar la unidad motriz como si fuera el mango de un martillo (con dos manos).

6.5 Indicador de capacidad de batería (fi g. 5/

pos. 6) El indicador de capacidad de la batería (6) indica durante el funcionamiento cuándo es necesario recargar el aparato. El LED se enciende en verde: la batería está car- gada entre el 20% y el 100%. El LED se enciende en rojo: la carga restante es inferior al 20%. Volver a cargar la batería.

6.6 Sobrecarga/sobrecalentamiento (fi g. 5/

pos. 6) El indicador de capacidad de la batería (6) se en- ciende en rojo cuando el aparato está sobrecar- gado. Esto puede deberse a una presión excesiva sobre la pieza de trabajo. Reducir la presión. Si el aparato se sobrecarga durante un período de tiempo prolongado, se apaga automáticamen- te. El LED parpadea cuatro veces seguidas. Volver a encender el aparato y reducir la presión sobre la pieza de trabajo. Si el aparato se calienta demasiado, también se apagará automáticamente. Dejar que el aparato se enfríe a temperatura ambiente.

6.7 Descripción de los accesorios:

Los accesorios más utilizados se pueden guardar en la estación de carga como se muestra en la fi gura 1. Barritas abrasivas (8): En diferentes formas de cabezal. Para lijar y des- barbar metal y plástico. Velocidades recomendadas: 3 – 4 Puntas de fresa (9): Para fresar + grabar plástico, madera, metal ban- do y vidrio. Velocidades recomendadas: 2 – 4 Cepillos de copa (10): Para limpiar piedra, metal, aluminio, etc. Velocidades recomendadas: 4 – 5 Fresas (11): Para fresar plástico, madera, metal blando. Velocidades recomendadas: 2 - 4 Cintas abrasivas (15): Para lijar madera y plástico. Para el montaje, véase fi gura (6). Velocidades recomendadas: 4 – 5 Muelas de pulir (16): Para pulir latón, cinc, cobre, etc. Se pueden combinar con pastas para pulir. Para el montaje, véase fi gura 7. Velocidades recomendadas: 3 – 4 Muelas de tronzar (17/19): Para cortar metales y plásticos. Para ello, se debe fi jar la muela de tronzar en el mandril de sujeción (14). (Véase fi gura 8) Velocidades recomendadas: 3 – 4 Muela de lijar (18): Para limpiar y afi lar cuchillos y herramientas. Para ello, se debe fi jar la muela de lijar en el mandril de sujeción (14). (Véase fi gura 8) Velocidades recomendadas: 3 – 4 Llave portabrocas (20): Para montar los accesorios. Manguitos de sujeción (21): Diversos tamaños para sujetar distintos tipos de accesorios. Anl_TE_MT_7_2_Li_SPK9.indb 84Anl_TE_MT_7_2_Li_SPK9.indb 84 14.04.2020 10:35:0114.04.2020 10:35:01E

7. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos apara- tos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin compo- nentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caci- ones técnicas Anl_TE_MT_7_2_Li_SPK9.indb 85Anl_TE_MT_7_2_Li_SPK9.indb 85 14.04.2020 10:35:0114.04.2020 10:35:01E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Escobillas de carbón, mandriles de sujeción, manguitos de sujeción, árboles fl exibles Material de consumo/Piezas de consumo* Muelas de lijar, cintas abrasivas, fresas, pulidoras de fi eltro, brocas, barritas de abrasivo, muelas de tronzar, cilindros esmeriladores, cepillos de alambre Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE_MT_7_2_Li_SPK9.indb 86Anl_TE_MT_7_2_Li_SPK9.indb 86 14.04.2020 10:35:0114.04.2020 10:35:01E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE_MT_7_2_Li_SPK9.indb 87Anl_TE_MT_7_2_Li_SPK9.indb 87 14.04.2020 10:35:0114.04.2020 10:35:01FIN
