Marke	Einhell
Modell	TEMT 7 2 Li
Produkttyp	Kabelloses Schleif- und Gravier-Kit
Stromversorgung	Li-Ionen-Akku 7,2 V, Netzteil 100-240 V~ 50-60 Hz
Ladespannung	9,6 V
Ladestrom	1,6 A
Ladezeit	1 Stunde
Leerlaufdrehzahl	5.500 - 26.000 U/min (einstellbar auf 5 Stufen)
Spannbereich	1,6 - 3,2 mm
Max. Aufnahmedurchmesser	32 mm
Max. Werkzeuglänge	18 mm
Gewicht	0,3 kg
Schalldruckpegel (LpA)	60 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel (LwA)	71 dB(A) (Unsicherheit K=3 dB)
Vibration (ah)	≤ 2,5 m/s² (Unsicherheit K=1,5 m/s²)
Hauptfunktionen	Schleifen, Gravieren, Bohren, Entgraten, Polieren, Schneiden, Fräsen, Reinigen auf Holz, Metall, Kunststoff
Im Lieferumfang enthalten	6 Schaftschleifscheiben, 5 Schaftfräser, Topfbürste, 3 Fräser, 2 Schleifwalzen, Spannschaft, 2 Spannzangen, 12 Schleifbänder, 4 Polierfilze, 5 große Trennscheiben, 5 Schleifscheiben, 5 kleine Trennscheiben, Spannschlüssel, 6 Spannzangen
Pflege und Reinigung	Mit einem feuchten Tuch und etwas Seife reinigen. Kein Wasser eindringen lassen. Keine wartungsbedürftigen Teile im Inneren.
Sicherheit	Gehörschutz, Staubmaske, Schutzbrille tragen. Gerät vor Werkzeugwechsel ausschalten.
Ersatzteile und Reparierbarkeit	Verschleißteile: Kohlebürsten, Spannzangen, Spannhülsen. Bestellung unter www.isc-gmbh.info mit Angabe von Typ, Artikelnummer und Identifikationsnummer.
Garantie	24 Monate, ausgenommen gewerbliche Nutzung, Verschleißteile ausgeschlossen

Häufig gestellte Fragen - TEMT 7 2 Li EINHELL

Wie lade ich den Akku des Einhell TEMT 7 2 Li?

Stecken Sie den Netzstecker des Ladegeräts in die Steckdose und setzen Sie das Gerät auf die Ladestation. Die 5 LEDs des Multifunktionsdisplays zeigen den Ladezustand an: Blinken aller 5 LEDs (0-15%), dann fortschreitendes Aufleuchten. Wenn alle LEDs leuchten, ist der Akku bereit. Die Ladezeit beträgt ca. 1 Stunde.

Wie wechselt man das Werkzeug (Schleifscheibe, Fräser usw.)?

Schalten Sie vor jedem Wechsel das Gerät aus. Drücken Sie die Stopptaste (3) und blockieren Sie die Spindel. Lösen Sie die Spannmutter mit dem mitgelieferten Schlüssel, setzen Sie die passende Spannzange ein und dann das Werkzeug bis zum Anschlag. Ziehen Sie die Mutter fest an. Der Überstand des Werkzeugs darf 25 mm nicht überschreiten.

Wie stelle ich die Drehzahl ein?

Verwenden Sie den Drehzahlregler (7): Drücken Sie + zum Erhöhen, - zum Verringern. Fünf Geschwindigkeiten stehen zur Verfügung, die auf dem Multifunktionsdisplay angezeigt werden. Die eingestellte Drehzahl wird nach einem Neustart gespeichert. Passen Sie die Drehzahl an Werkzeug und Material an: kleine Fräser = hohe Drehzahl, große = niedrige.

Wann muss das Gerät aufgeladen werden?

Die Ladeanzeige (6) ist grün, wenn der Ladestand zwischen 20 und 100 % liegt, und rot unter 20 %. Sobald die rote LED leuchtet, laden Sie den Akku auf. Das Gerät schaltet sich bei Tiefentladung automatisch ab, um den Akku zu schützen.

Was tun bei Überlastung oder Überhitzung?

Wenn die Ladeanzeige während des Betriebs rot wird, verringern Sie den Druck auf das Werkstück. Wenn das Gerät automatisch abschaltet (die LED blinkt 4 Mal), warten Sie, bis es auf Raumtemperatur abgekühlt ist, und schalten Sie es dann wieder ein, wobei Sie den Druck verringern.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Gehörschutz (Schallpegel bis 71 dB), eine Staubmaske und eine Schutzbrille. Arbeiten Sie nicht an Materialien, die Asbest enthalten. Schalten Sie das Gerät vor dem Werkzeugwechsel aus. Verwenden Sie das Werkzeug nur für die beschriebenen Anwendungen.

Wie reinige und pflege ich das Gerät?

Trennen Sie das Gerät immer vor der Reinigung vom Netz. Verwenden Sie ein feuchtes Tuch mit etwas milder Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser ins Innere eindringt. Keine internen Teile müssen gewartet werden.

Welches Zubehör ist im Kit enthalten?

Das Kit enthält: 6 Schaftschleifscheiben, 5 Schaftfräser, 1 Topfbürste, 3 Fräser, 2 Schleifwalzen, 1 Spannschaft, 2 Spannzangen, 12 Schleifbänder, 4 Polierfilze, 5 große Trennscheiben, 5 Schleifscheiben, 5 kleine Trennscheiben, 1 Spannschlüssel und 6 Spannzangen (2 x 3,2 mm, 2 x 2,4 mm, 2 x 1,6 mm).

Wie erhalte ich Ersatzteile?

Um Teile zu bestellen, gehen Sie auf www.isc-gmbh.info und geben Sie den Gerätetyp (TEMT 7 2 Li), die Artikelnummer, die Identifikationsnummer und die Nummer des benötigten Teils an. Verschleißteile umfassen Kohlebürsten, Spannzangen und Spannhülsen.

Was tun bei einer Störung?

Melden Sie den Defekt auf www.isc-gmbh.info und beschreiben Sie das Problem genau (Symptom vor dem Ausfall, Hauptsymptom). Bewahren Sie den Kaufbeleg auf. Wenn der Defekt von der Garantie abgedeckt ist (24 Monate), erhalten Sie ein repariertes oder ausgetauschtes Gerät. Für Reparaturen außerhalb der Garantie senden Sie das Gerät mit einer Beschreibung an den Kundendienst.

BEDIENUNGSANLEITUNG TEMT 7 2 Li EINHELL

Art.-Nr.: 44.193.30 I.-Nr.: 11018

-3-

-4-

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebilderrungen und technischen

Daten, mit denen diesen Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen fur die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

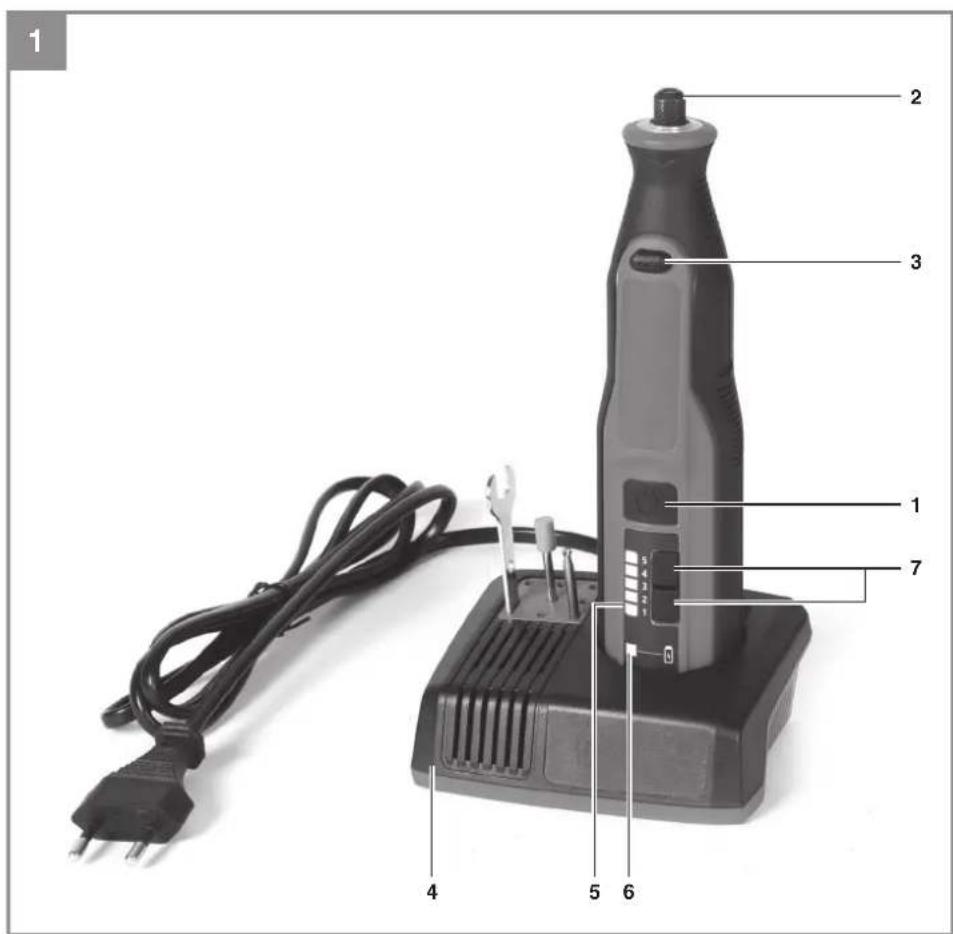

2.1 Gerätebeschreibung (Bild 1)

1. Ein-/Ausschalter
2. Spannmutter
3. Arretierknopf für Spannzangenfutter
4. Ladestation
5. Multifunktionsanzeige
6. Akku-Kapazitätsanzeige
7. Drehzahlregelung

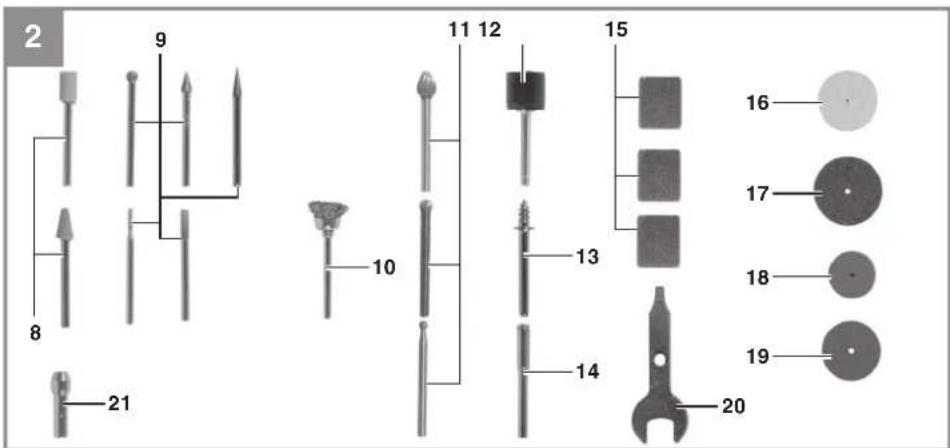

2.2 Lieferumfang (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschreibenben Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Er-stickungsgefahr!

• Akku-Schleif- und Gravurwerkzeug
  6x Schleifstifte (8)
  5x Frasstifte (9)
  1x Topfurste (10)
  3x Fraser (11)
  2x Schleifwalze (12)
  1x Aufspanndorn (13)
  2x Spanndorn (14)
  12x Schleifbander (15)
  4x Filzpolierer (16)
  5xTrennscheibe groB (17)
  5x Schleitscheibe (18)
  5x Trennscheibe Klein (19)
  1x Spannschlussel (20)
  6x Spannhulse (21)

(2x3,2mm;2x2,4mm;2x1,6mm)

3. Bestimmungsgemäß Verwendung

Das Akku-Schleif- und Gravurset ist zum Bohren, Schleifen, Entgraten, Polieren,

Gravieren, Schneiden, Fransen, Reinigen von

Holz, Metall und Kunststoff en im Modellbau,

Werkstatt und Haushalt ausgelegt. Verwenden

Sie das Werkzeug und das Zubehör nur für die bescriibenen Anwendungen.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht

bestimmungsgemäß. Für darauf hervorgerufene

Schaden oder Verletzungen aller Art haftet der

Benutzer/Bediener und nicht der Hersteller.

D

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spanningsversorgung Motor: 7,2 V

Leerlaufdrehzahl n 5500-26000 min

Spannbereich 1,6-3,2mm

Aufsätze 0 max. 32 mm

Aufsatzlange max. 18 mm

Dornlange max. 50 mm

Lodespannung Akku: 9,6 V

Ladestrom Akku: 1,6 A

Netzspannung Ladegerat: ..100-240 V~ 50-60 Hz

Ladezeit: 1h

Akkutyp: Li-Ion

Gewicht 0,3 kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L. 60dB(A)

Unsicherheit K_pA 3dB

Schalleistungspegel L 71 dB(A)

Unsicherheit K. 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Schwingungsemissionswert a_b ≤ 2.5 m/s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges aufreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

D

5. Vor Inbetriebnahme

Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.

5.1 Laden des Akkus (Abb. 1)

Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät automatisch aus, wenn der Akku entladen ist.

Warning! Betätigten Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschalte hat. Dies kann zu Schäden am Akku führen.

1. Vergleichen Sie, ob die auf dem Typenschild angegebende Netzspannung mit dervorhandenen Netzspannung übereinstimmt.
2. Stecken Sie den Stecker der Ladestation (4) in die Steckdose.
3. Stecken Sie nun das Gerät in die Ladestation (4).

Die Multifunktionsanzeige (5) zeigt den Ladezustand während des Ladens anhand der 5 LED's.

0-15%:Allele 5LED's blinken

15-35%:LED1leuchtet,LED's2-5blinken

35-55%:LED2leuchtet,LED's3-5blinken

55-75%:LED3leuchtet,LED's4-5blinken

75-90%:LED4leuchtet,LED's5blinkt

betriebsbereit: Alle LED's leuchten

Achtung! Wahrend des Ladevorgangs kann sich der Handgriff etwas erwärmen, dies ist jeder normal.

Solle das Laden des Akkus nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Sollte das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat
und das Gerät

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sie die iSC GmbH, Eschenstraße 6, 94405 Landau/Isar (Deutschland) www.isc-gmbh.info.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

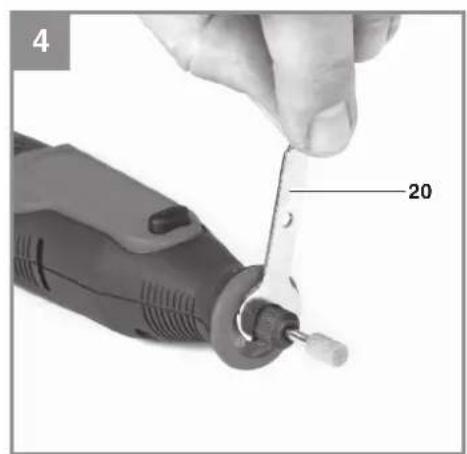

5.2 Einsetzen der verschiedenen Werkzeuge (Abb. 3-4)

Gefahr!

Vor dem Einsetzen der Werkzeuge (und vor jeder Werkzeugwechsel) die Antriebseinheit ausschalten.

1. Drucken Sie den Arretierknopf (3) und drehen Sie das Spannzangenfutter, bis der Bolzen einrastet
2. Enfernen Sie die Spannmutter (2) mithilfe des Spannschlüssels (20), setzen Sie die passende Spannhülse (21) ein und montieren Sie die Spannmutter wieder.
3. Das gewünschte Werkzeug (b) bis zum Anschlag in die Spannhülse einsetzen und die Spannmutter (2) mithilfe des Spannschlüssels (20) festschrauben.
   Der Überstandarf nicht großerals 25mm sein!

6. Inbetriebnahme

6.1. Ein-/Ausschalter (Abb. 1)

Um das Geräinzuschalten, drücken Sie den Ein-/Ausschalter (1).
Um das Gerät auszuschalten, drücken Sie den Ein-/Ausschalter (1) erneut.

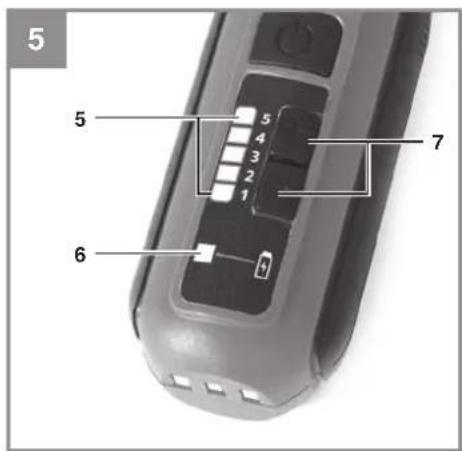

6.2.Drehzahlregler (Abb.5)

Die gewünschte Drehzahl konnen Sie am Drehzahlregler (7) einstellen.

Durch Drucken der + Taste erhöht sich die Drehzahl.
Durch Drucken der - Taste verringert sich die Drehzahl.

Sie konnen zwischen 5 Drehzahlstufen wahlen. In welcher Stufe Sie sich befinden sie während des Betriebs an der Multifunktion-anzeige (5).

D

Hinweis!

Die zuvor eingestellte Drehzahl wird gespeichert und beibehalten wenn das Gerät neu gestartet wird.

Bei Erstbenutzung und nach dem Ladevorgang startet das Gerät in der Stufe 3.

Die richtige Drehzahl ist vom eingesetzten Werkzeug und dem zu bearbeitenden Material abhängig.

6.3. Hinweise zur Drehzahlinstellung

kleine Fraser/Schleifstifte; hohe Drehzahl
groBe Fraser/Schleifstifte: niedrige Drehzahl

6.4. Arbeitshinweise

• Üben Sie nur mäßigen Druck auf das zu bearbeitende Werkstück aus, damit diese mit gleich bleibender Drehzahl bearerbeitet werden kann.
  Starker Druck beschleunigt den Arbeitsvorgang nicht sondern führt zum Abbremsen bzw. Stillstand der Antriebseinheit und somit zur Überlastung des Motors.
• Kleine Werkstücke sind zur eigenen Sicherheit mit einer Schraubzwinge oder einem Schraubstock zu sichern.
• Feinarbeiten/Gravieren: Antriebsinheit wie einen Kugelschreiber halten (einhändig).
• Grobarbeiten: Antriebseinheit wie einen Hammerstiel halten (beidhändig).

6.5 Akku-Kapazitätsanzeige (Abb. 5/Pos. 6)

Die Akku-Kapazitätsanzeige (6) signalisiert ihren während des Betriebs, wann das Gerät wieder aufgeladen werden muss.

LED leuchtet Grün: Akku ist zwischen 20% und 100% aufgeladen.

LED leuchtet Rot: Die Restladung beträgt unter 20%. Laden Sie den Akku wieder auf.

6.6 Überlastung/Überhitzung (Abb. 5/Pos. 6)

Die Akku-Kapazitätsanzeige (6) leuchtet rot, wenn das Gerät überlastet wird. Grund hierfür kann zu hoher Druck auf das Werkstück sein Verringern Sie den Druck.

Wird das Gerät länger überlastet schaltet es automatisch ab. Die LED blinkt dann viernal hintereinander

→ Schalten Sie das Gerät wieder ein und verringern Sie den Druck auf das Werkstück.

Wird das Gerät zu warm schaltet es ebenfalls automatisch ab
Lassen Sie das Gerät auf Zimmertemperatur abkühlen

6.7. Beschreibung der Zubehörteile:

Das meist verwendete Zubehör kann, wie in Bild 1 gezeigt, in der Ladestation verstaut werden.

Schleifstifte (8):

In entsprechenden Schleifkopff ormen.
Zum Schleifen und Entgraten von Metall und Kunststoff.

Empfohlene Drehzahlstufe: 3-4

Frässifte (9):

Zum Fräsen + Gravieren von Kunststoff, Holz, Weichmetall, und Glas.

Empfohlene Drehzahlstufe:2-4

Topfbursten (10):

Zum Reinigen von Stein, Metall, Alu, usw.

Empfohlene Drehzahlstufe: 4 - 5

Fraser (11):

Zum Fräsen von Kunststoff, Holz, Weichmetall.

Empfohlene Drehzahlstufe:2-4

Schleifbander (15):

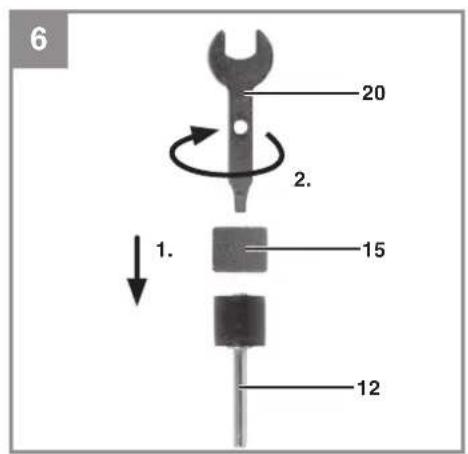

Zum Schleifen von Holz und Kunststoff en. Montage siehe Bild (6).

Empfohlene Drehzahlstufe: 4 - 5

Polierscheiben (16):

Zum Polieren von Messing, Zinn, Kupfer usw.
Auch in Verbindung mit Polierpasten.

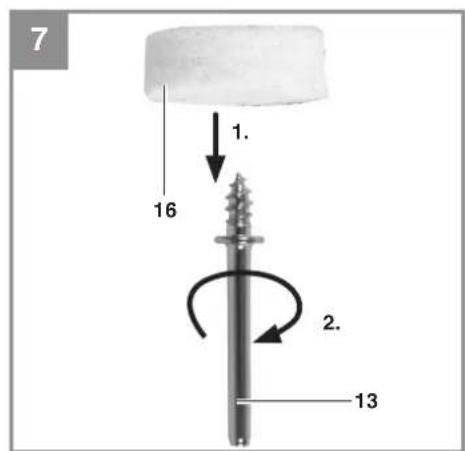

Montage siehe Bild 7.

Empfohlene Drehzahlstufe: 3-4

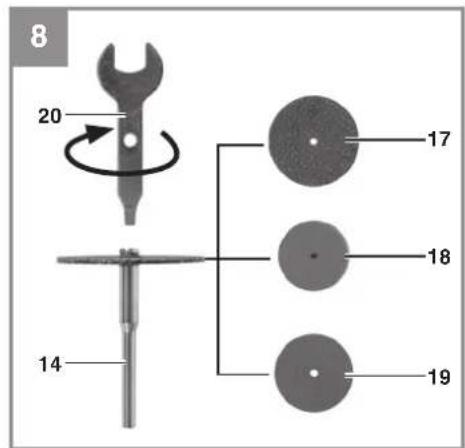

Trennscheiben (17/19):

Zum Schneiden von Metallen und Kunststoff en. Dazu die Trennscheibe auf den Spanndorn (14) befestigen.(siehe Bild 8)

Empfohlene Drehzahlstufe: 3 - 4

Schleifscheibe (18):

Zum Reinigen und Scharfen von Messern und Werkzeugen. Dazu die Schleifscheibe auf den Spanndorn (14) befestigen. (siehe Bild 8)

Empfohlene Drehzahlstufe:3-4

Spanznangenfutterschlüssel (20): Zur Montage von Zubehörteilen.

D

Spannhulsen (21):

Unterschiedliche Größen zur Aufnahme von verschiedenen Zubehörteilen.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa-oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektroprozat erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befönt sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführ werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getreten gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Thesee Sendung enthalt Lithium-ilonen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefall bei Beschädigung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sieitte die 0049 9951 95920-66 an.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile* Kohlebürsten, Spanndorne, Aufspanndorne,Spannhulsen
Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben, Schleifbänder, Fräser, Filzpolierer, Bohrer, Schleifstüfte, Trennscheiben, Schleif-walzen, Drahtbürsten
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
- Garantieverlängerungen (nur bei bestimmen Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Montering se bild 6.

Montering se bild 7.

Endast for EU-länder

Kastainte elverktgy hushalssoporna.

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

4. Technische gegevens

Spanning motor: 7,2 V

Nullastoerental n. 5500-26000 min

Spanbereik 1,6-3,2 mm

Opzetukken 0 max. 32 mm

Opzetlenge max. 18 mm

Doornlengte max. 50 mm

Laadspanning accu: 9,6 V

Laadstroom accu: 1,6 A

Netspanning lader: 100-240 V~50-60 Hz

Laadtijd: 1h

Accutype: Li-lon

Gewicht 0,3 kg

Gevaar!

Geluid en vibratie

Mittausvirhe K_VA 3 dB

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Akku-Schleif- und Gravurwerkzeug TE-MT 7,2 Li / Ladegerat LG TE-MT 7,2 Li (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

2014/30/EU

2014/32/EU

2014/53/EU

2014/68/EU

(EU)2016/426

Notified Body:

(EU)2016/425

X2011/65/EU_EU)2015/863

2006/42/EC

Annex IV Notified Body: Reg.No.:

2000/14/EC 2005/88/EC

Annex V

Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/O = cm

Notified Body:

2012/46/EU_EU)2016/1628

Emission No.:

Standard references: EN 60745-1; EN 60745-2-23; EN 55014-1; EN 55014-2; EN 60335-1; EN 60335-2-29; EN 61000-3-2; EN 61000-3-3; EN 62233

Landau/Isar, den 18.11.2019

Yang Product-ManagementWeichselgartner/General-Manager

First CE: 19

Art-No.:44.193.30

I-No.:11018
