NÁVOD K OBSLUZE TEMT 7 2 Li EINHELL

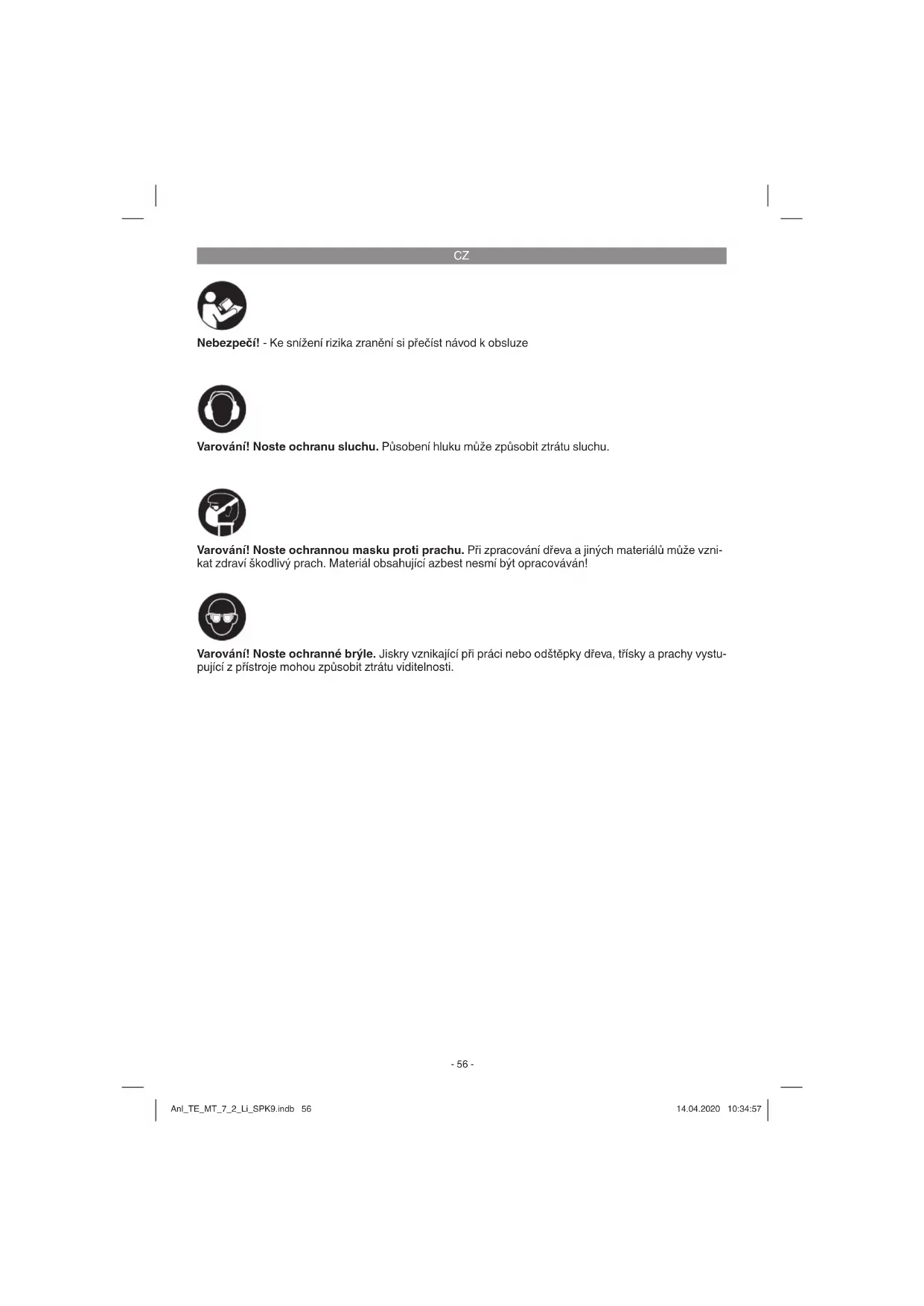

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Anl_TE_MT_7_2_Li_SPK9.indb 56Anl_TE_MT_7_2_Li_SPK9.indb 56 14.04.2020 10:34:5714.04.2020 10:34:57CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Přečtěte si veškeré bezpečnostní pokyny, grafi cká znázornění a technické údaje, jimiž je toto elektrické nářadí opatřeno. Zanedbání při dodržování následujících instrukcí mohou mít za následek zásah elektrickým proudem, požár a/ nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

3. Aretační knofl ík kleštinového upínače

5. Multifunkční indikace

6. Indikace kapacity akumulátoru

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Akumulátorová bruska a gravírovací nástroj

6x brusné tělísko (8)

5x frézovací tělísko (9)

1x hrncový kartáč (10)

2x brusný válec (12)

4x plstěný lešticí kotouč (16)

5x dělicí kotouč velký (17)

5x dělicí kotouč malý (19)

1x upínací klíč (20)

6x upínací pouzdro (21) (2x 3,2 mm; 2x 2,4 mm; 2x 1,6 mm)

3. Použití podle účelu určení

Akumulátorová brusná a gravírovací sada je kon- cipována k vrtání, broušení, začišťování, leštění, rytí, řezání, frézování, čištění dřeva, kovů a plastů v modelářství, v dílně a domácnosti. Používejte nástroj a jeho příslušenství pouze k popsanému účelu použití. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Anl_TE_MT_7_2_Li_SPK9.indb 57Anl_TE_MT_7_2_Li_SPK9.indb 57 14.04.2020 10:34:5714.04.2020 10:34:57CZ

Zdroj napětí motoru: ................................... 7,2 V Volnoběžné otáčky n

................................................3 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745. Emisní hodnota vibrací a

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Noste rukavice. Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Nabíjejte akumulátorový článek pouze dodanou nabíječkou.

5.1 Nabíjení akumulátoru (obr. 1)

Akumulátor je chráněn proti hlubokému vybití. In- tegrované ochranné vypínání přístroj automaticky vypne, pokud je akumulátor vybitý. Varování! Nezapínejte za-/vypínač, pokud ochranné vypínání vypnulo přístroj. To může vést ke škodám na akumulátoru.

1. Porovnejte, zda souhlasí síťové napětí uve-

dené na typovém štítku se síťovým napětím, které je k dispozici.

2. Zastrčte síťovou zástrčku nabíjecí stanice (4)

3. Nyní zasuňte přístroj do nabíjecí stanice (4).

Multifunkční indikace (5) udává stav nabití během nabíjení pomocí 5 LED kontrolek. 0–15 %: Všech 5 LED kontrolek bliká: 15–35 %: LED 1 svítí, LED 2–5 blikají 35–55 %: LED 2 svítí, LED 3–5 blikají Anl_TE_MT_7_2_Li_SPK9.indb 58Anl_TE_MT_7_2_Li_SPK9.indb 58 14.04.2020 10:34:5714.04.2020 10:34:57CZ

55–75 %: LED 3 svítí, LED 4–5 blikají 75–90 %: LED 4 svítí, LED 5 bliká Připraveno k provozu: Všechny LED kontrolky svítí Pozor! Během nabíjení se může rukojeť trochu zahřát, toto je však normální. Pokud by nabíjení akumulátoru nebylo možné, zkontrolujte

zda je v zásuvce síťové napětí,

zda je bezvadný kontakt na nabíjecích kon- taktech nabíječky. Pokud by ještě stále nabíjení nebylo možné, prosíme vás, abyste

a přístroj poslali na adresu našeho zákaznického servisu. Pokud jde bezpečné odeslání, kontaktujte naši zákaznickou službu nebo prodejnu, v níž jste si přístroj pořídili. Dbejte při zaslání nebo likvidaci akumulátoru resp. akumulátorového přístroje na to, aby byly zabaleny jednotlivě v plastovém sáčku, aby se zabránilo zkratům a vzniku požáru!

5.2 Nasazení různých nástrojů (obr. 3–4)

Nebezpečí! Před nasazením nástrojů (a před každou výměnou nástroje) vypněte pohonnou jednotku.

1. Stiskněte aretační knofl ík (3) a otáčejte

kleštinový upínač tak dlouho, dokud čep ne- zapadne.

2. Odstraňte upínací matici (2) za pomoci

upínacího klíče (20), nasaďte odpovídající upínací pouzdro (21) a opět namontujte upínací matici.

3. Požadovaný nástroj (b) vložte až na doraz do

upínacího pouzdra a upínací matici (2) pevně utáhněte pomocí upínacího klíče (20). Přesah nesmí být větší než 25 mm!

6. Uvedení do provozu

6.1 Za-/vypínač (obr. 1)

Pro zapnutí přístroje stiskněte za-/vypínač (1). Pro vypnutí přístroje stiskněte za-/vypínač (1) znovu.

6.2 Regulátor otáček (obr. 5)

Na regulátoru otáček (7) můžete nastavit požadovaný počet otáček.

Stisknutím tlačítka „+“ se počet otáček zvýší.

Stisknutím tlačítka „-“ se počet otáček sníží. Můžete volit mezi 5 stupni otáček. Během pro- vozu vidíte na multifunkční indikaci (5), na jakém stupni otáček přístroj pracuje. Upozornění! Předchozí nastavená hodnota otáček se uloží a nezmění se ani po novém zapnutí přístroje. Při prvním použití a po nabití se přístroj spustí na stupeň 3. Správný počet otáček závisí na nasazeném nást- roji a na materiálu určenému k opracování.

6.3 Pokyny k nastavení počtu otáček

Malé frézy/brusná tělíska: vysoký počet otáček

Velké frézy/brusná tělíska: nízký počet otáček

Na zpracovávaný obrobek tlačte pou- ze mírně, aby mohl být zpracováván při rovnoměrném počtu otáček.

Silný tlak neurychlí pracovní proces, ale vede ke zbrzdění resp. zastavení hnací jednotky, a tím k přetížení motoru.

Malé obrobky musí být pro vlastní bezpečnost zajištěny pomocí svěrky nebo svěráku.

pol. 6) Indikace kapacity akumulátoru (6) vám během provozu signalizuje, kdy je přístroj zapotřebí zno- vu nabít. LED kontrolka svítí zeleně: Akumulátor je nabitý v rozsahu 20 až 100 %. LED kontrolka svítí červeně: Zbývající nabití kleslo pod 20 %. Akumulátor znovu nabijte.

6.6 Přetížení / přehřátí (obr. 5 / pol. 6)

Indikace kapacity akumulátoru (6) svítí červeně, pokud je přístroj přetížen. Důvodem může být příliš velký tlak na obrobek. Zmenšete tlak. Anl_TE_MT_7_2_Li_SPK9.indb 59Anl_TE_MT_7_2_Li_SPK9.indb 59 14.04.2020 10:34:5714.04.2020 10:34:57CZ

Pokud zůstane přístroj přetížen déle, automaticky se vypne. LED kontrolka pak čtyřikrát za sebou zabliká. Přístroj opět zapněte a zmenšete tlak na obrobek. Pokud se přístroj příliš zahřeje, rovněž se automa- ticky vypne. Nechte přístroj vychladnout na pokojo vou teplotu.

6.7 Popis příslušenství:

Nejčastěji používané příslušenství lze umístit do nabíjecí stanice tak, jak je znázorněno na obr. 1. Brusná tělíska (8): S různými tvary brusných hlav. Na broušení a začišťování kovů a plastů. Doporučený stupeň otáček: 3–4 Frézovací tělíska (9): K frézování a gravírování plastů, dřeva, měkkých kovů a skla Doporučený stupeň otáček: 2–4 Hrncové kartáče (10): Na čištění kamene, kovů, hliníku atd. Doporučený stupeň otáček: 4–5 Fréza (11): K frézování plastů, dřeva, měkkých kovů. Doporučený stupeň otáček: 2–4 Brusné pásy (15): Na broušení dřeva a plastů. Montáž viz obr. (6). Doporučený stupeň otáček: 4–5 Lešticí kotouče (16): Na leštění mosazi, cínu, mědi atd. Také ve spojení s lešticími pastami. Montáž viz obr. 7. Doporučený stupeň otáček: 3–4 Dělicí kotouče (17/19): Na řezání kovů a plastů. Upevněte dělicí kotouč na upínacím trnu (14). (viz obr. 8) Doporučený stupeň otáček: 3–4 Brusný kotouč (18): Na čištění a ostření nožů a nástrojů. Upevněte brusný kotouč na upínacím trnu (14). (viz obr. 8) Doporučený stupeň otáček: 3–4 Klíč pro kleštinový upínač (20): Na montáž dílů příslušenství. Upínací pouzdra (21): Různé velikosti pro upínání různých dílů příslušenství.

7. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info Anl_TE_MT_7_2_Li_SPK9.indb 60Anl_TE_MT_7_2_Li_SPK9.indb 60 14.04.2020 10:34:5714.04.2020 10:34:57CZ

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Jen pro země EU Elektrické nářadí a přístroje neodhazujte do do- movního odpadu! Podle evropské směrnice 2012/19/ES o odpad- ních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovída- jícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_TE_MT_7_2_Li_SPK9.indb 61Anl_TE_MT_7_2_Li_SPK9.indb 61 14.04.2020 10:34:5714.04.2020 10:34:57CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* uhlíkové kartáčky, upínací trny, napínací trny, upínací pouzdra, fl exibilní hřídel Spotřební materiál/spotřební díly* brusné kotouče, brusné pásy, frézy, plstěné lešticí kotouče, vrtáky, brusná tělíska, dělicí kotouče, brusné válce, drátěné kartáče Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TE_MT_7_2_Li_SPK9.indb 62Anl_TE_MT_7_2_Li_SPK9.indb 62 14.04.2020 10:34:5814.04.2020 10:34:58CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

čeny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_TE_MT_7_2_Li_SPK9.indb 63Anl_TE_MT_7_2_Li_SPK9.indb 63 14.04.2020 10:34:5814.04.2020 10:34:58SK
