Auto+ 500X - Destructora de documentos Acco - Manual de uso y guía de instrucciones gratis

Tipo de producto	Destructora de documentos
Marca	Acco
Modelo	Auto+ 500X
Capacidad de autoalimentación	500 hojas (80 g/m²)
Capacidad de alimentación manual	10 hojas (80 g/m²)
Ciclo de funcionamiento	Continuo
Alimentación eléctrica	230 V / 50 Hz, 1,2 A
Potencia del motor	270 W
Tecnología anti-atascos	Sensores de espesor con indicador verde/rojo
Engrase automático	Sí, después de 15 minutos de destrucción
Bloqueo por código PIN	Sí, código de 4 dígitos
Destrucción de CD/DVD	Sí, a través de ranura dedicada, 1 a la vez
Destrucción de tarjetas bancarias	Sí, 1 a la vez, a través de ranura manual
Cuchillas auto-limpiadoras	Sí, marcha atrás/adelante después de vaciado
Parada automática de seguridad	Sí, si papelera o tapa abierta
Indicadores visuales	Atasco, tapa/papelera abierta, nivel de aceite
Garantía estándar	2 años (24 meses)
Garantía de las cuchillas	20 años (bajo condiciones)
Accesorios incluidos	Aceite (60 ml), bandeja de residuos CD/DVD, ganchos de extracción de peine
Mantenimiento	Limpiar los rodillos y sensores con un paño seco o hisopo de algodón

Preguntas frecuentes - Auto+ 500X Acco

¿Cuál es la capacidad de destrucción del Auto+ 500X en uso manual?

La ranura de alimentación manual puede destruir hasta 10 hojas de papel de 80 g/m² a la vez.

¿Cómo llenar el depósito de aceite por primera vez?

Abra la tapa del compartimento, luego la tapa del depósito de aceite. Retire el tapón y llene con el aceite suministrado (60 ml). Vuelva a colocar el tapón. Luego, mantenga presionada la tecla de modo automático durante 5 segundos para cebar la bomba.

¿Qué hacer en caso de atasco de papel?

La destructora primero intenta eliminar el atasco automáticamente (marcha atrás/adelante). Si el indicador de atasco permanece rojo, abra el compartimento de autoalimentación y retire las hojas bloqueadas. También puede usar la tecla de marcha atrás.

¿Puedo destruir CD/DVD con esta destructora?

Sí, use la ranura dedicada para CD/DVD después de instalar la bandeja de residuos separada. Destruya solo un CD/DVD a la vez. Vacíe la bandeja después de 8 CD/DVD.

¿Cómo bloquear la tapa del compartimento?

Cierre la tapa, luego ingrese un código de 4 dígitos en el teclado. La tapa se bloquea automáticamente durante la destrucción. Para desbloquear, ingrese nuevamente el código.

¿Qué significa el indicador rojo de atasco?

El indicador rojo fijo indica un atasco persistente que la eliminación automática no ha resuelto. Abra el compartimento y retire manualmente las hojas bloqueadas.

¿La destructora se detiene si la papelera está llena?

Sí, se enciende un indicador y la destructora no funciona hasta que se vacíe la papelera. Abra la puerta, retire el marco de soporte y vacíe la bolsa.

¿Puedo usar lubricantes en aerosol?

No, no use aerosoles ni lubricantes líquidos. Use solo hojas lubricantes Rexel o aceite para destructoras Rexel.

¿Cuál es la duración de la garantía de las cuchillas?

Las cuchillas están garantizadas 20 años contra defectos de material y fabricación, siempre que no se destruyan excesivamente clips, grapas, tarjetas bancarias o CD/DVD.

¿Cómo limpiar los rodillos de autoalimentación?

Limpie los rodillos con un paño seco para optimizar el rendimiento. Si el sensor infrarrojo está sucio, límpielo suavemente con un hisopo de algodón.

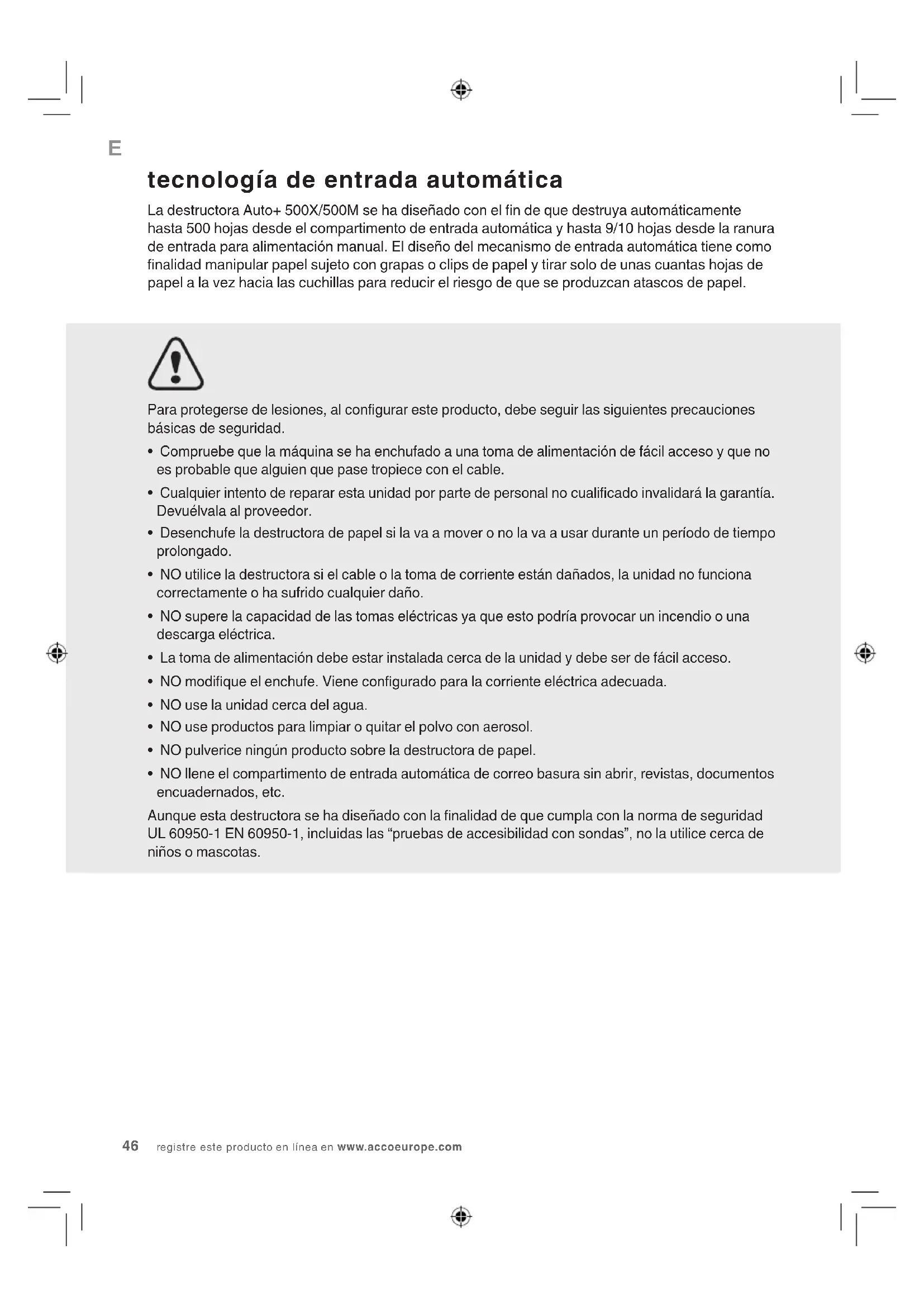

MANUAL DE USUARIO Auto+ 500X Acco

tecnología de entrada automática

La destructora Auto+ 500X/500M se ha diseñado con el fin de que destruya automáticamente hasta 500 hojas desde el compartimento de entrada automática y hasta 9/10 hojas desde la ranura de entrada para alimentación manual. El diseño del mecanismo de entrada automática tiene como finalidad manipular papel sujeto con grapas o clips de papel y tirar solo de unas cuantas hojas de papel a la vez hacia las cuchillas para reducir el riesgo de que se produzcan atascos de papel.

Para protegerse de lesiones, al configurar este producto, debe seguir las siguientes precauciones básicas de seguridad.

• Compruebe que la máquina se ha enchufado a una toma de alimentación de fácil acceso y que no es probable que alguien que pase tropiece con el cable.
• Cualquier intento de reparar esta unidad por parte de personal no cualificado invalidará la garantía. Devuélvala al proveedor.
• Desenchufe la destructora de papel si la va a mover o no la va a usar durante un período de tiempo prolongado.
• NO utilice la destructora si el cable o la toma de corriente están dañados, la unidad no funciona correctamente o ha sufrido cualquier daño.
• NO supere la capacidad de las tomas eléctricas ya que esto podría provocar un incendio o una descarga eléctrica.
• La toma de alimentación debe estar instalada cerca de la unidad y debe ser de fácil acceso.
• NO modifique el enchufe. Viene configurado para la corriente eléctrica adecuada.
• NO use la unidad cerca del agua.
• NO use productos para limpiar o quitar el polvo con aerosol.
• NO pulverice ningún producto sobre la destructora de papel.
• NO llene el compartimento de entrada automática de correo basura sin abrir, revistas, documentos encuadernados, etc.

Aunque esta destructora se ha diseñado con la finalidad de que cumpla con la norma de seguridad UL 60950-1 EN 60950-1, incluidas las “pruebas de accesibilidad con sondas”, no la utilice cerca de niños o mascotas.

símbolos de advertencia

La seguridad es lo más importante

Este símbolo significa que debe tener cuidado porque el cabello largo puede quedar atrapado en el mecanismo de corte.

Este símbolo significa que debe tener cuidado con las corbatas o cualquier otra prenda suelta que pudiera quedar atrapada en el mecanismo de corte.

Este símbolo significa que debe tener cuidado con las joyas sueltas que pudieran quedar atrapadas en el mecanismo de corte.

Este símbolo significa que no debe meter la mano en la ranura de entrada del mecanismo de corte.

Este símbolo significa que debe mantener a los niños alejados de la destructora.

Este símbolo significa que no debe pulverizar aerosoles sobre la máquina.

Capacidad de hojas para la ranura de entrada de alimentación manual.

Este símbolo significa que la destructora puede aceptar grapas pequeñas.

Este símbolo significa que la destructora puede aceptar clips de papel pequeños.

Este símbolo significa que no debe usar aceite lubricante, utilice solo hojas lubricantes Rexel.

panel de control e indicadores

Automático

Avance continuoRetroceso

Indicador antiatascos - avisa al usuario cuando se introduce demasiado papel en la ranura de entrada para alimentación manual (vea el apartado Tecnología antiatascos).

Tapa de carga abierta, puerta de recipiente abierta o recipiente lleno – Puede significar:

• La tapa de carga de papel está abierta
• La puerta del recipiente está abierta
• El recipiente está lleno

Indicador de atasco de papel

- significa que hay un atasco de papel en el compartimento de entrada automática.

Si parpadea este símbolo, la destructora está intentando eliminar un atasco automáticamente.

Si este símbolo aparece iluminado en rojo de forma permanente, siga las instrucciones del apartado Ocasiones excepcionales de atasco.

Indicador de bloqueo: significa que la tapa de carga de papel está bloqueada (durante la destrucción de documentos)

Nivel de aceite

Lubricado en curso

Mecanismo de bloqueo de la tapa de carga de papel: botones para la introducción de contraseña: Introduzca un código de cuatro dígitos para bloquear la tapa de carga durante la destrucción de documentos

E

capacidad de destrucción de la destructora Auto+ 500X/500M

La destructora Auto+ 500X/500M PUEDE destruir lo siguiente:

- 500 hojas

• Papel grapado, las grapas deben estar a menos de 25 mm de la esquina
• Grapas de tamaño 26/6 y 24/6 o inferior
• El papel de tamaño pequeño debe centrarse

• 500 hojas

• Papel con clips de papel, el clip debe estar a menos de 25 mm de la esquina (500X por la ranura de entrada para alimentación manual)
• Clips de papel pequeños/medianos (grosor máximo del alambre = 0,9 mm)
• Papel de más de 80/100 g/m² (por la ranura de entrada para alimentación manual)

• Papel A3 doblado por la mitad: 2 hojas como máximo
• 500 hojas de papel, impreso por una cara

• Papel de 80 g/m²

• A4: 210 mm x 297 mm

• A5: 148 mm x 210 mm
• Una sola hoja de tamaño A3, doblada por la mitad para convertirla en A4

La destructora Auto+ 750X/750M PUEDE destruir lo siguiente (por la ranura de entrada para alimentación manual):

Papel grueso o cartulina

Varias hojas dobladas (por ejemplo, hojas de tamaño A3 dobladas por la mitad)

Cartas sin abrir

Papel satinado u hojas impresas por ambas caras

La destructora Auto+ 500X/500M NO PUEDE destruir lo siguiente:

Grapas de gran tamaño. Compruebe que la longitud de pata de la grapa no sea superior a 6 mm.

Clips de gran tamaño. Compruebe que la longitud del clip de papel no sea superior a los 32 mm.

Hojas de plástico, documentos plastificados, carpetas de plástico

Broches aprietapapel

Documentos encuadernados

Etiquetas adhesivas

Revistas u otros documentos encuadernados con varias grapas o clips.

1. preparación inicial

El diseño de la destructora incluye el lubricado automático de las cuchillas, según sea necesario, para garantizar que el producto siga funcionando al máximo rendimiento y prolongar su vida útil. Antes de encender la destructora por primera vez, siga las instrucciones del apartado Funcionamiento. La botella de aceite de 60 ml* es suficiente para permitir que la destructora funcione por primera vez y siga funcionando durante aproximadamente una hora hasta que deba rellenar el contenedor. Cuando se encienda el indicador de llenado de aceite (✗), levante el tapón del contenedor de aceite y rellénelo con una botella del aceite lubricante Rexel estándar (1760049)*. La operación de lubricado automático (☐) tarda aproximadamente dos segundos y durante este tiempo escuchará la bomba de distribución. El lubricado automático se pone en funcionamiento cuando se haya utilizado la destructora durante 15 minutos.

función de seguridad de recipiente para recortes o tapa de carga de papel abiertos

Como medida de seguridad, si se abre el recipiente para recortes o la tapa de carga de papel mientras la destructora está en funcionamiento, esta se detendrá y se iluminará el indicador ( ).

tecnología antiatascos en la ranura de entrada para alimentación manual

Los sensores situados en la ranura de entrada de papel miden el grosor del papel que va a destruirse. La posibilidad de destruir o no el papel se comunica mediante los indicadores luminosos rojo y verde. El indicador luminoso verde significa que la pila de papel está dentro de la capacidad de hojas de la destructora y ésta está preparada para destruir. El indicador luminoso rojo significa que la cantidad de papel es excesiva y debe quitar algunas hojas para poder destruirlas.

Dado que no puede destruir más hojas de papel que las indicadas por su capacidad de destrucción, se evitan los atascos del papel.

Ahorra el tiempo que se pierde recuperando el papel y desbloqueando los atascos, sin mencionar el desorden que puede causar.

ocasiones excepcionales de atasco

1 En el caso poco probable de que la destructora Auto+ 500X/500M se atasque, dejará de destruir documentos y el icono de atasco de papel parpadeará en color naranja.
2 Para eliminar el atasco, se iluminarán el botón de eliminación de atasco, modo de avance continuo (▶) y el botón de retroceso (◀) en la secuencia necesaria.
3 Si el atasco no se puede eliminar de esta forma, se iluminará el icono de atasco (8V) en color rojo. Llegado a este punto, abra el compartimento de entrada automática para eliminar el papel atascado.

eliminación automática de atascos

En el caso poco probable de que se atas que la destructora Auto+ 500X/500M, las cuchillas funcionarán automáticamente en modo retroceso y avance tres veces para eliminar el papel atascado. Durante esta operación parpadeará el indicador de atasco de papel (8V).

E

2. funcionamiento

1 Después de desembalar el producto, extraiga el bastidor para bolsas de residuos de la destructora y saque la bandeja para restos de discos CD, que se apoya en la parte superior del bastidor. Guarde esta bandeja en el producto tal y como se muestra y úsela cuando desee destruir discos CD/DVD.
2 Levante la tapa de carga de papel y abra la tapa del aceite.
3 Quite el tapón del contenedor de aceite y rellénelo con la botella de aceite de 60 ml suministrada. Vuelva a colocar el tapón.
4 Conecte la destructora a la corriente eléctrica.
5 Compruebe que el interruptor de encendido/apagado en la parte posterior de la máquina está en la posición de encendido.
6 Mantenga pulsado el botón Auto ( ⏻ ) durante 5 segundos para iniciar el sistema de preparación del aceite lubricante. Esto solo es necesario cuando se usa el producto por primera vez.
7 Para cargar el papel, levante el tirador de la tapa de carga de papel para abrir la tapa de carga de papel e inserte los documentos. Si fuera necesario, puede abrir la tapa hasta los 90 grados para que el acceso sea más fácil. Cargue un máximo de 500 hojas a la vez en el compartimento de entrada automática.

No supere el nivel MÁXIMO, puesto que esto podría dañar la destructora.

8 La destructora SOLO empezará a destruir documentos automáticamente cuando se haya cerrado la tapa de carga.

Si tras el primer intento, todavía queda papel en el compartimento de entrada automática, abra y cierre la tapa de carga una segunda vez.

Atención: si fuera necesario, puede introducir un código de 4 dígitos para bloquear la tapa de carga (vea el apartado Bloqueo de la tapa de carga de papel).

9 Si solo tiene que destruir un máximo de 9/10 hojas, puede usar la ranura de entrada para alimentación manual, siempre que el compartimento de entrada automática esté vacío.
10 Introduzca el papel que se va a destruir en la ranura de entrada para alimentación manual. La destructora detecta el papel y empieza a funcionar automáticamente.
11 Si la destructora permanece sin utilizarse durante más de 2 minutos en modo automático, volverá automáticamente al modo de espera para ahorrar energía.
12 Cuando se inserte papel en la ranura de entrada de papel o abra la tapa de carga, la destructora se reactivará del modo de suspensión. No es necesario pulsar el botón Auto (💡).

3. función de retroceso

1 Si, mientras que destruye un documento, desea hacer que retroceda el papel para extraerlo, se ha incorporado un botón de retroceso (◀◀) para su comodidad.
2 Use la función de retroceso para extraer el papel y, a continuación, apague la destructora con el botón de encendido/apagado situado en la parte posterior. Extraiga el papel de la ranura de entrada para alimentación manual (si la está usando) o abra la tapa de carga de papel, extraiga la pila de papel restante y tire del papel atascado para sacarlo de las cuchillas.
3 Para seguir destruyendo documentos, encienda la destructora con el interruptor de encendido/apagado situado en la parte posterior y pulse el botón Auto ( 🔊 ).

4. mecanismo de bloqueo de la tapa de carga de papel

Para una mayor seguridad, se puede bloquear la tapa de carga de papel durante la destrucción de material confidencial.

Para bloquear la destructora:

1 Coloque los documentos en la bandeja. Cierre la tapa de carga de papel.
2 Pulse 4 dígitos cualquiera. RECUERDE EL CÓDIGO QUE HA INTRODUCIDO.

La destructora se desbloquea automáticamente:

• Si se vuelve a introducir el código de 4 dígitos.
• Al finalizar la destrucción
• Si la destructora lleva 30 minutos sin actividad (pero sigue habiendo documentos en la bandeja)

5. destrucción de discos CD/DVD

Se suministra una bandeja independiente para recoger los restos de los CD/DVD destruidos. Antes de empezar a destruir discos CD/DVD, compruebe que está colocada correctamente sobre el bastidor para bolsas de residuos.

1 Levante la tapa de carga de papel.
2 Introduzca siempre los CD/DVD en la ranura para CD/DVD. Destruya solo un CD/DVD en cada ocasión.
3 Cierre la tapa de carga de papel.
4 Vacíe la bandeja para discos CD/DVD cuando haya destruido 8 discos CD/DVD. Así evitará que los residuos caigan en el recipiente para recortes de papel.
5 Antes de empezar a destruir el papel, quite la bandeja para discos CD/DVD y guárdela en el lateral de la destructora tal y como se muestra.

6. destrucción de tarjetas de crédito

La destructora Auto+ 500X/500M puede destruir tarjetas de crédito. Pulse el botón Auto de la destructora y, a continuación:

1 Levante la tapa de carga de papel.
2 Introduzca la tarjeta de crédito en los cilindros tal y como se muestra. Destruya solo una tarjeta de crédito en cada ocasión.
3 Cierre la tapa de carga de papel.

Rexel anima a sus clientes a reciclar el papel triturado.

Tenga en cuenta que el papel triturado no se puede reciclar si se mezcla con los restos de tarjetas de crédito. Si va a reciclar, separe los recortes de papel y tarjetas de crédito.

7. recipiente para recortes lleno

Cuando el recipiente para recortes está lleno y se enciende el símbolo de recipiente lleno ( ^1 ), la destructora deja de funcionar. Debe vaciar el recipiente para recortes.

• Abra la puerta y extraiga el bastidor para bolsas de residuos.
• Saque cuidadosamente la bolsa del bastidor.

E

limpieza automática de las cuchillas

Una vez que se haya vaciado y vuelto a colocar el recipiente, la destructora funcionará en modo retroceso durante 4 segundos, se detendrá durante 2 segundos y funcionará en modo de avance durante 4 segundos para eliminar los restos de papel de las cuchillas. Este mecanismo de "limpieza automática" exclusivo se añade a la tecnología antiatascos de Rexel.

8. ganchos para extracción de canutillos

Nota: úselos solo con canutillos estándar.

1 Abra la puerta del recipiente.
2 Coloque el documento en los ganchos para extracción de canutillos (figura 9).
3 Tire hacia abajo del documento para extraer el canutillo.

9. mantenimiento

Los cilindros del mecanismo de entrada automática se pueden ensuciar con el tiempo. Para que el producto siga teniendo un rendimiento óptimo, límpielos con un paño seco.

El sensor de inicio automático por infrarrojos, situado en la ranura de entrada, puede quedar cubierto de polvo de papel de vez en cuando, lo que hará que la destructora siga funcionando aunque no se coloque papel en la máquina. Apague la destructora con el interruptor situado en la parte posterior y limpie el sensor con cuidado con un bastoncito de algodón.

servicio

Recomendamos que un ingeniero de servicio de Rexel realice una revisión de estas máquinas cada 6-12 meses. En la contraportada de este folleto encontrará los datos de contacto de su centro de servicio local.

accesorios para las destructoras

Se recomienda utilizar una bolsa de papel para residuos en todos los modelos para reciclar el papel destruido.

Accesorio N.° de pieza N° de unidades		de la caja
Bolsa para residuos reciclable	1765030EU	50
Bolsas de plástico para residuos	40060	100
Botella de relleno de aceite*	1760049	8

* ACCO Brands Europe no acepta responsabilidad alguna sobre el rendimiento del producto ni su seguridad si se aplican otros tipos o marcas de lubricante en alguna de las piezas de esta máquina.

datos técnicos

Rexel Auto+ 500X Rexel Auto+ 500M

Capacidad de hojasRanura de entrada para alimentación manual	10 hojas ( 80 g/m^2 )
Capacidad de hojasCompartimento de entrada automática	500 hojas ( 80 g/m^2 )
Ciclo de trabajo Funcionamiento continuo
Tiempo defuncionamiento desde inicio en frío	Funcionamiento continuo
Voltios/Hz 230V / 50Hz
Amperaje 1,2 amperios
Potencia del motor 270 vatios

Capacidad de hojasRanura de entrada para alimentación manual	9 hojas ( 80 g/m^2 )
Capacidad de hojasCompartimento de entrada automática	500 hojas ( 80 g/m^2 )
Ciclo de trabajo Funcionamiento continuo
Tiempo defuncionamiento desde inicio en frío	Funcionamiento continuo
Voltios/Hz 230V / 50Hz
Amperaje 1,7 amperios
Potencia del motor 390 vatios

garantía

ACCO Brands Europe (ACCO) garantiza este producto y sus piezas contra defectos de fabricación y de materiales durante un periodo de 24 meses a partir de la fecha original de adquisición siempre que las condiciones de utilización sean normales.

Durante este periodo, repararemos o sustituiremos las piezas o los productos defectuosos siguiendo las siguientes condiciones de garantía:

La garantía solo cubre los defectos de los materiales o de fabricación en condiciones de uso normales, y no se aplica a los daños producidos en el producto o en sus piezas como consecuencia de:

• la alteración, reparaciones, modificaciones o mantenimiento realizados por personas ajenas a un centro de servicio autorizado ACCO.
• accidentes, negligencias, abuso o mal uso debidos al incumplimiento de los procedimientos de utilización normales de un producto de este tipo.

En función del diagnóstico y del tipo de modelo, enviaremos un ingeniero o organizaremos la devolución del producto a ACCO. De conformidad con la legislación vigente y a su discreción, ACCO:

• reparará la destructora con piezas nuevas o reacondicionadas o
• sustituirá la destructora por otra nueva o reacondicionada que sea equivalente a la reemplazada.

Ninguna parte de esta garantía eximirá a ACCO de responsabilidad en caso de fallecimiento o de lesiones personales causadas por negligencia de ACCO. Esta garantía se ofrece (sujeta a estas condiciones generales) de manera adicional a sus derechos legales, a los cuales no afecta.

Si experimenta algún fallo técnico, póngase en contacto con el servicio de asistencia técnica para clientes de ACCO (vea la contraportada).

Garantía adicional

ACCO Brands Europe garantiza que las cuchillas de la destructora de papel no presentarán defectos de fabricación o materiales durante un periodo de 20 años a partir de la fecha original de adquisición por parte del consumidor.

* Tenga en cuenta que las cuchillas se desgastarán progresivamente si destruyen hojas sujetas con grapas o clips para papel. En este caso, no estarán cubiertas por la garantía. La destructora Auto+ 500X ha sido diseñada para destruir un máximo de 50 tarjetas de crédito y 50 discos CD o DVD durante el período de garantía estándar de 2 años. Si destruye un número excesivo de tarjetas de crédito o discos CD o DVD, la garantía adicional para las cuchillas quedará invalidada.

Todos los aspectos de estas condiciones estarán regidos y deberán interpretarse de acuerdo con la legislación inglesa y están sujetos a la jurisdicción exclusiva de los tribunales ingleses.

P

Este símbolo significa que a destruidora de papel aceita agrafos pequenos.

Este símbolo significa que a destruidora de papel aceita clipes pequenos.

Documentos encadernados

Etiquetas adesivas

Para bloquear a destruidora:
