Produkttyp	Aktenvernichter
Marke	Acco
Modell	Auto+ 500X
Kapazität des automatischen Einzugs	500 Blatt (80 g/m²)
Manuelle Einzugskapazität	10 Blatt (80 g/m²)
Betriebszyklus	Dauereinsatz
Stromversorgung	230 V / 50 Hz, 1,2 A
Motorleistung	270 W
Anti-Stau-Technologie	Dicksensoren mit grüner/roter Anzeige
Automatische Ölung	Ja, nach 15 Minuten Vernichtung
PIN-Code-Verriegelung	Ja, 4-stelliger Code
CD/DVD-Vernichtung	Ja, über eigenen Einzug, einzeln
Kreditkartenvernichtung	Ja, einzeln über manuellen Einzug
Selbstreinigende Schneidwerke	Ja, Rückwärts-/Vorwärtslauf nach Leerung
Automatische Sicherheitsabschaltung	Ja, wenn Behälter oder Deckel geöffnet
Optische Anzeigen	Stau, Deckel/Behälter offen, Ölstand
Standardgarantie	2 Jahre (24 Monate)
Garantie auf Schneidwerke	20 Jahre (unter Bedingungen)
Mitgeliefertes Zubehör	Öl (60 ml), CD/DVD-Abfallbehälter, Kammausziehhaken
Wartung	Rollen und Sensoren mit einem trockenen Tuch oder Wattestäbchen reinigen

Häufig gestellte Fragen - Auto+ 500X Acco

Wie hoch ist die Vernichtungskapazität des Auto+ 500X im manuellen Betrieb?

Der manuelle Einzug kann bis zu 10 Blatt Papier (80 g/m²) gleichzeitig vernichten.

Wie fülle ich den Öltank zum ersten Mal?

Öffnen Sie die Abdeckung des Fachs, dann den Öltankdeckel. Entfernen Sie den Verschluss und füllen Sie mit dem mitgelieferten Öl (60 ml). Setzen Sie den Verschluss wieder auf. Halten Sie dann die Taste für den Automatikmodus 5 Sekunden lang gedrückt, um die Pumpe zu entlüften.

Was tun bei Papierstau?

Der Aktenvernichter versucht zunächst, den Stau automatisch zu beheben (Rückwärts-/Vorwärtslauf). Bleibt die Staulampe rot, öffnen Sie das Fach des automatischen Einzugs und entfernen Sie die blockierten Blätter. Sie können auch die Rückwärtstaste verwenden.

Kann ich mit diesem Aktenvernichter CDs/DVDs vernichten?

Ja, verwenden Sie den dafür vorgesehenen CD/DVD-Einzug, nachdem Sie den separaten Abfallbehälter installiert haben. Vernichten Sie jeweils nur eine CD/DVD. Leeren Sie den Behälter nach 8 CDs/DVDs.

Wie verriegle ich die Fachabdeckung?

Schließen Sie den Deckel und geben Sie einen 4-stelligen Code auf der Tastatur ein. Der Deckel verriegelt während des Vernichtungsvorgangs automatisch. Zum Entriegeln geben Sie den Code erneut ein.

Was bedeutet die rote Staulampe?

Die dauerhaft rote Lampe zeigt einen anhaltenden Stau an, der nicht automatisch behoben werden konnte. Öffnen Sie das Fach und entfernen Sie die blockierten Blätter manuell.

Schaltet sich der Aktenvernichter ab, wenn der Behälter voll ist?

Ja, eine Lampe leuchtet auf und der Aktenvernichter funktioniert nicht, bis der Behälter geleert wird. Öffnen Sie die Tür, entfernen Sie den Stützrahmen und leeren Sie den Beutel.

Kann ich Sprühschmiermittel verwenden?

Nein, verwenden Sie keine Sprühdosen oder flüssige Schmiermittel. Verwenden Sie nur Rexel-Ölblätter oder Rexel-Aktenvernichteröl.

Wie lang ist die Garantiezeit für die Schneidwerke?

Die Schneidwerke haben eine Garantie von 20 Jahren auf Material- und Verarbeitungsfehler, unter der Voraussetzung, dass nicht übermäßig viele Büroklammern, Heftklammern, Kreditkarten oder CDs/DVDs vernichtet werden.

Wie reinige ich die Einzugsrollen?

Wischen Sie die Rollen mit einem trockenen Tuch ab, um die Leistung zu optimieren. Wenn der Infrarotsensor verschmutzt ist, reinigen Sie ihn vorsichtig mit einem Wattestäbchen.

BEDIENUNGSANLEITUNG Auto+ 500X Acco

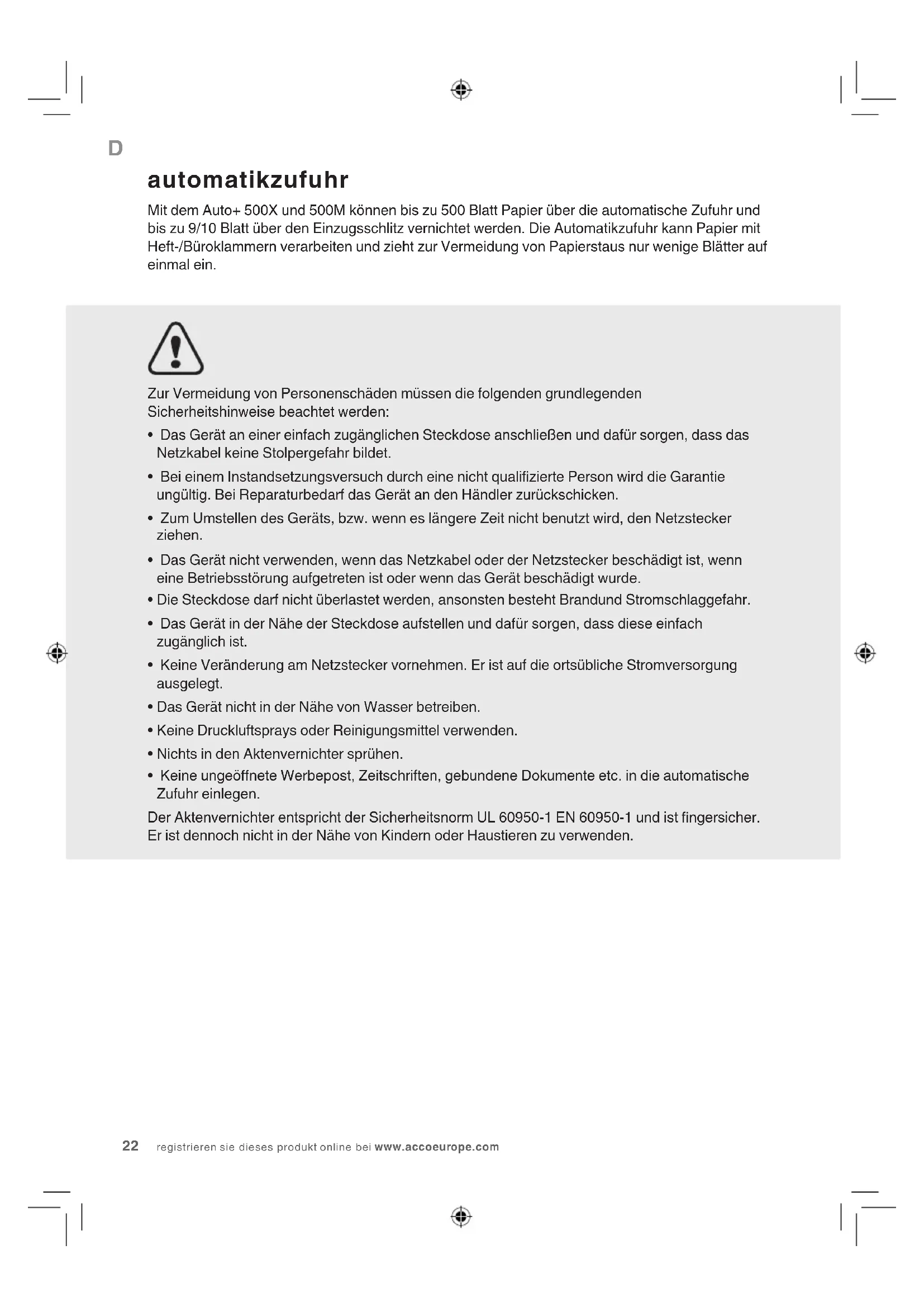

Mit dem Auto+ 500X und 500M können bis zu 500 Blatt Papier über die automatische Zufuhr und bis zu 9/10 Blatt über den Einzugsschlitz vernichtet werden. Die Automatikzufuhr kann Papier mit Heft-/Büroklammern verarbeiten und zieht zur Vermeidung von Papierstaus nur wenige Blätter auf einmal ein.

Zur Vermeidung von Personenschäden müssen die folgenden grundlegenden Sicherheitshinweise beachtet werden:

• Das Gerät an einer einfach zugänglichen Steckdose anschließen und dafür sorgen, dass das Netzkabel keine Stolpergefahr bildet.
• Bei einem Instandsetzungsversuch durch eine nicht qualifizierte Person wird die Garantie ungültig. Bei Reparaturbedarf das Gerät an den Händler zurückschicken.
• Zum Umstellen des Geräts, bzw. wenn es längere Zeit nicht benutzt wird, den Netzstecker ziehen.
• Das Gerät nicht verwenden, wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn eine Betriebsstörung aufgetreten ist oder wenn das Gerät beschädigt wurde.
  • Die Steckdose darf nicht überlastet werden, ansonsten besteht Brandund Stromschlaggefahr.
• Das Gerät in der Nähe der Steckdose aufstellen und dafür sorgen, dass diese einfach zugänglich ist.
• Keine Veränderung am Netzstecker vornehmen. Er ist auf die ortsübliche Stromversorgung ausgelegt.
• Das Gerät nicht in der Nähe von Wasser betreiben.
• Keine Druckluftsprays oder Reinigungsmittel verwenden.
• Nichts in den Aktenvernichter sprühen.
• Keine ungeöffnete Werbepost, Zeitschriften, gebundene Dokumente etc. in die automatische Zufuhr einlegen.

Der Aktenvernichter entspricht der Sicherheitsnorm UL 60950-1 EN 60950-1 und ist fingersicher. Er ist dennoch nicht in der Nähe von Kindern oder Haustieren zu verwenden.

sicherheitssymbole

Sicherheit geht vor

Lange Haare vom Gerät fernhalten, damit sie nicht in das Schneidwerk geraten.

Krawatten und andere lose Kleidungsstücke vom Gerät fernhalten, damit sie nicht in das Schneidwerk geraten.

Losen Schmuck vom Gerät fernhalten, damit er nicht in das Schneidwerk gerät.

Nicht in den Einzugsschlitz fassen.

Kinder vom Gerät fernhalten.

Keine Sprühmittel verwenden.

Zufuhrkapazität der manuellen Zufuhr.

Kleine Heftklammern müssen nicht entfernt werden.

Kleine Büroklammern müssen nicht entfernt werden.

Kein Schmieröl (nur Schmiermittelblätter) verwenden.

bedienfeld und anzeigen

Auto

Anti-Stau-Anzeige: weist den Anwender darauf hin, dass zu viel Papier in die manuelle Zufuhr eingeführt wurde (siehe Abschnitt „Anti-Stau-Technik“).

Ladetür/Abfallbehältertür offen oder Behälter voll: weist auf einen der folgenden Zustände hin:

• Ladetür offen
• Abfallbehältertür offen
• Abfallbehälter voll

Verriegelungsanzeige: weist darauf hin, dass die Ladetür bei laufendem Vernichtungsvorgang verriegelt ist.

Schmiermittelstand

VorwärtsRückwärts

Papierstauanzeige: leuchtet bei einem Papierstau in der Automatikzufuhr. Eine blinkende Anzeige weist darauf hin, dass die automatische Papierstaubeseitigung läuft. Leuchtet die Anzeige rot, die Anweisungen unter Abschnitt „Staubehebung“ befolgen.

Automatisches Schmieren im Gang

Ladetürverriegelung – PIN-Code-Tasten: Zur Verriegelung der Ladetür während der Aktenvernichtung einen vierstelligen Code eingeben.

D

für die vernichtung geeignetes material

Mit dem Aktenvernichter Auto+ 500X/500M KÖNNEN folgende Materialien vernichtet werden:

• 500 Blatt
• Geheftetes Papier (max. Abstand zwischen Heftklammer und Ecke: 25 mm)
• Heftklammern einer Größe bis 26/6 und 24/6
• Kleinformatiges Papier (mittig ausrichten)

• 500 Blatt
• Papier mit Büroklammer (max. Abstand zwischen Büroklammer und Ecke: 25 mm) (500X NUR über manuelle Zufuhr)
• Kleine/mittlere Büroklammern (max. Stärke: 0,9 mm)
• Papier >80/100 g/m² (NUR über manuelle Zufuhr)

• Auf halbes Blatt gefaltetes A3-Papier (max. 2 Blätter)
  • 500 einseitig bedruckte Blätter

• 80 ~g / m^2 -Papier

• A4 (210 x 297 mm)

• A5 (148 x 210 mm)
• A3-Einzelblatt, auf A4 gefaltet

Mit dem Aktenvernichter Auto+ 500X/500M KÖNNEN folgende Materialien vernichtet werden (NUR über manuelle Zufuhr):

THICK PAPER

Dickes Papier, Karton

Mehrere gefaltete Blätter* (z. B. auf halbes Blatt gefaltete A3-Blätter)

UNOPENED MAIL

Ungeöffnete Post

GLOSSY SHEETS

Hochglanzpapier, beidseitig bedruckte Blätter

Folgende Materialien sind für den Aktenvernichter Auto+ 500X/500M NICHT geeignet:

Industrielle Heftklammern einer Länge über 6 mm

Große Büroklammern einer Länge über 32 mm

Kunststoffblätter/-ordner, laminierte Dokumente

Briefklemmen

Gebundene Dokumente

Selbstklebende Etiketten

Zeitschriften oder mit mehreren Büro-/Heftklammern zusammengefügte Dokumente

1. vorbereitung des geräts

Die automatische Schmierung des Schneidwerks gewährleistet eine möglichst lange Gerätelebenszeit und einen optimalen Betrieb. Vor der erstmaligen Inbetriebnahme des Geräts die Anweisungen unter Abschnitt „Betrieb“ befolgen. Die Schmiermittelflasche (60 ml)* ist ausreichend für die Inbetriebnahme und ca. eine Stunde Dauerbetrieb. Danach muss Schmiermittel nachgefüllt werden. Wenn die Schmiermittelstandsanzeige (✗) aufleuchtet, den Deckel des Schmiermittelbehälters aufklappen und Aktenvernichterschmiermittel von Rexel (1760049)* nachfüllen. Die automatische Schmierung (☐) dauert etwa zwei Sekunden. Während dieser Zeit ist die Schmiermittelpumpe zu hören. Die automatische Schmierung erfolgt nach einer Betriebsdauer von 15 Minuten.

sicherheitsstopp

Wird während des Vernichtungsvorgangs der Abfallbehälter herausgezogen oder die Ladetür geöffnet, wird der Gerätebetrieb gestoppt, und die Anzeige leuchtet auf (7).

anti-stau-technik der manuellen zufuhr

Die Sensoren im Papierzufuhrbereich messen die Stapeldicke. Anhand der Farbe der LED (rot oder grün) ist erkennbar, ob das eingeführte Papier vernichtet werden kann oder nicht. Grün bedeutet, dass der Papierstapel im Rahmen der Blattkapazität des Aktenvernichters liegt und somit verarbeitet werden kann. Rot bedeutet, dass zu viel Papier eingeführt wurde und einige Blätter entfernt werden müssen, bevor der Stapel vernichtet werden kann.

Da nie mehr Blätter zugeführt werden können, als der Aktenvernichter tatsächlich vernichten kann, werden Papierstaus vermieden.

Der mit der Staubeseitigung verbundene Zeitaufwand sowie die daraus resultierenden Widrigkeiten entfallen somit.

behebung eines papierstaus

1 Sollte wider Erwarten ein Papierstau auftreten, wird der Gerätebetrieb eingestellt, und das Stausymbol blinkt orange.
2 Die Staubeseitigungstaste (Vorwärts-Dauerbetrieb ▶) und die Staubeseitigungstaste (Rückwärts-Dauerbetrieb ◀) leuchten abwechselnd in der zur Staubeseitigung erforderlichen Reihenfolge auf. Diese Tasten jeweils bei Aufleuchten drücken.
3 Kann ein Stau so nicht beseitigt werden, leuchtet das Stausymbol (8V) rot. In diesem Fall die Automatikzufuhr öffnen und sämtliches gestautes Papier entfernen.

automatische staubeseitigung

Sollte wider Erwarten ein Papierstau auftreten, wechselt das Gerät automatisch drei Mal zwischen Vorwärts- und Rückwärtsbetrieb, um den Stau zu beseitigen. Während dieses Vorgangs blinkt die Stauanzeige (8V).

D

2. betrieb

1 Nach dem Auspacken des Geräts die Beutelaufhängung herausziehen, und den CD-Restebehälter (oben auf der Vorrichtung) abnehmen. Diesen Behälter wie in der Abbildung dargestellt aufbewahren und beim Vernichten von CDs verwenden.
2 Ladetür anheben und Schmiermittelklappe öffnen.
3 Deckel des Schmiermittelbehälters entfernen und Schmiermittel aus der 60-ml-Schmiermittelflasche nachfüllen. Deckel wieder aufsetzen.
4 Das Gerät an eine Netzsteckdose anschließen.
5 Das Gerät am Betriebsschalter an der Geräterückseite einschalten.
6 Zum Füllen des Schmiermittelkreislaufs die Automatik-Starttaste ( ⏻ ) fünf Sekunden lang gedrückt halten. (Dies ist nur bei der ersten Inbetriebnahme des Geräts erforderlich.)
7 Zum Einlegen von Papier die Ladetür am Griff öffnen, dann das Papier einlegen. Falls erforderlich, kann die Ladetür weiter geöffnet werden (bis auf 90 Grad). Das Papier (bis zu 500 Blatt) in die Automatikzufuhr einlegen.
Die MAX-Markierung darf nicht überschritten werden. Andernfalls besteht die Gefahr einer Beschädigung des Geräts.
8 Das Gerät wird erst nach Schließen der Ladetür automatisch gestartet.
Befindet sich nach dem ersten Versuch noch immer Papier in der Automatikzufuhr, die Ladetür erneut öffnen und schließen.
Achtung: Falls gewünscht, kann die Ladetür nun durch Eingabe eines vierstelligen Codes (s. Abschnitt „Verriegelung der Ladetür“) verriegelt werden.
9 Sollen nur bis zu 9/10 Blatt vernichtet werden, kann der Einzugsschlitz verwendet werden. Die Automatikzufuhr muss hierfür leer sein.
10 Das zu vernichtende Papier in den Einzugsschlitz der manuellen Zufuhr einführen. Der Aktenvernichter ermittelt das Papier und startet automatisch.
11 Verbleibt der Aktenvernichter über 2 Minuten lang im Automatikmodus und wird nicht benutzt, schaltet er automatisch zur Stromeinsparung in den Standbymodus.
12 Sobald Papier in den Einzugsschlitz eingeführt wird, schaltet das Gerät automatisch in den Betriebsmodus um. Die Automatik-Starttaste (💡) muss hierfür nicht gedrückt werden.

3. rückwärtsbetrieb

1 Das Gerät besitzt eine Rückwärtsbetriebstaste (✉), mit deren Hilfe eingezogenes Papier wieder herausgeführt werden kann.
2 Das Papier über den Rückwärtsbetrieb ausgeben lassen, dann das Gerät am Betriebsschalter an der Geräterückseite ausschalten. Bei Verwendung der manuellen Zufuhr das Papier aus dem Einzugsschlitz herausziehen oder die Ladetür öffnen und den verbliebenen Papierstapel entfernen, dann das feststeckende Papier aus dem Schneidwerk ziehen.
3 Zur Wiederaufnahme des Gerätebetriebs das Gerät am Betriebsschalter an der Geräterückseite einschalten und die Automatik-Starttaste ( 🔊 ) drücken.

4. verriegelung der ladetür

Für zusätzliche Sicherheit sorgt die Ladetürverriegelung, die während der Vernichtung von vertraulichem Material aktiviert werden kann.

Gerät verriegeln:

1 Zu vernichtendes Papier in das Zufuhrfach einlegen. Ladetür schließen.
2 Vierstelligen Code über die Tasten eingeben. MERKEN SIE SICH DEN CODE!

Das Gerät wird automatisch entriegelt, wenn:

• der vierstellige Code erneut eingegeben wird
  • die Aktenvernichtung beendet ist
• es 30 Minuten lang nicht in Betrieb war (Dokumente verbleiben im Fach)

5. vernichtung von CDs/DVDs

Zum Auffangen des CD/DVD-Abfalls dient ein separater CD/DVDRestebehälter. Darauf achten, dass dieser richtig im Abfallbehälter sitzt.

1 Ladetür öffnen.
2 CDs/DVDs stets in den CD/DVD-Einzugsschlitz einführen. Jeweils nur eine CD/DVD zuführen.
3 Ladetür schließen.
4 Den CD/DVD-Restebehälter nach dem Vernichten von acht CDs/DVDs leeren, damit keine CD/DVD-Reste in den Papierabfallbehälter geraten.
5 Soll anschließend wieder Papier vernichtet werden, den CD/DVDAbfallbehälter abnehmen.

6. vernichtung von kreditkarten

Im Auto+ 500X und 500M können Kreditkarten vernichtet werden. Die Automatik-Starttaste (💡) drücken, dann wie folgt vorgehen:

1 Ladetür öffnen.
2 Kreditkarte in die Rollen einführen. Jeweils nur eine Kreditkarte zuführen.
3 Ladetür schließen.

Der Umwelt zuliebe sollte das Papier nach der Vernichtung

als Altpapier entsorgt werden. Dies ist jedoch nicht möglich, wenn es mit Kreditkartenresten vermischt ist. Dafür sorgen, dass Kreditkartenreste nicht in das Altpapier geraten.

7. entleeren des abfallbehälters

Wenn der Abfallbehälter voll ist, stellt das Gerät den Betrieb ein, und die Abfallbehälteranzeige (P) leuchtet. Der Abfallbehälter muss dann geleert werden.

• Den Abfallbehälter langsam herausziehen.
• Den geleerten Behälter in das Gerät zurückschieben; der Gerätebetrieb wird wieder aufgenommen.

D

schneidwerk-selbstreinigung

Nach dem Leeren und Einsetzen des Abfallbehälters läuft das Gerät zur Beseitigung von Papierresten aus dem Schneidwerk 4 Sekunden im Vorwärtsbetrieb, hält 2 Sekunden an und läuft dann 4 Sekunden im Rückwärtsbetrieb. Diese Selbstreinigung ist eine zusätzliche Spezialstauvermeidungstechnik von Rexel.

8. binderücken-lösehaken

Hinweis: Nur für Standardbinderücken geeignet.

1 Abfallbehältertür öffnen.
2 Dokument in die Binderücken-Lösehaken einhängen.
3 Dokument nach unten ziehen, um den Binderücken zu entfernen.

9. wartung

Da sich an den Rollen der Automatikzufuhr nach einiger Zeit Schmutz ansammelt, müssen diese zur Gewährleistung der optimalen Geräteleistung regelmäßig mit einem trockenen Tuch gereinigt werden.

Obwohl kein Papier in das Gerät eingeführt wird, kann der Infrarotsensor der Startautomatik am Einzugsschlitz gelegentlich ausgelöst werden, wenn sich viel Papierstaub daran abgesetzt hat. Das Gerät am Betriebsschalter an der Geräterückseite ausschalten und den Sensor vorsichtig mit einem Wattestäbchen reinigen.

kundendienst

Es wird eine Gerätewartung alle 6-12 Monate durch einen Rexel-Techniker empfohlen. Namen und Adresse der lokalen Servicestellen sind der letzten Seite der vorliegenden Anleitung zu entnehmen.

zubehör

Zu Recyclingzwecken wird für alle Modelle empfohlen, Abfallbeutel aus Papier zu verwenden.

Zubehör Bestellnr. Gebinde
Recycelbare Abfallbeutel	1765030EU	50
Plastik Abfallbeutel	40060	100
Schmiermittel-blätter*	1760049	8

technische daten

Rexel Auto+ 500X Rexel Auto+ 500M

ZufuhrkapazitätEinzugsschlitz der manuellen Zufuhr	10 Blatt (80 g/m2)
ZufuhrkapazitätFach der Automatikzufuhr	500 Blatt (80 g/m2)
Arbeitszyklus Dauerbetrieb
Dauerbetrieb nach Kaltstart	Dauerbetrieb
Netzanschluss 230 V, 50 Hz
Stromstärke 1,2 A
Leistungsaufnahme, Motor	270 W

ZufuhrkapazitätEinzugsschlitz der manuellen Zufuhr	9 Blatt (80 g/m2)
ZufuhrkapazitätFach der Automatikzufuhr	500 Blatt (80 g/m2)
Arbeitszyklus Dauerbetrieb
Dauerbetrieb nach Kaltstart	Dauerbetrieb
Netzanschluss 230 V, 50 Hz
Stromstärke 1,7 A
Leistungsaufnahme, Motor	390 W

garantie

Alle Produkte von ACCO Brands Europe (ACCO) und deren Bauteile unterliegen bei normaler Verwendung und Wartung einer zweijährigen Garantie ab Kaufdatum auf Material und Verarbeitungsqualität.

Während des Gewährleistungszeitraums wird ein defektes Gerät oder Bauteil unter den nachfolgend aufgeführten Bedingungen entweder repariert oder ersetzt.

Diese Garantie deckt ausschließlich Mängel bei Material und Verarbeitungsqualität ab, wenn das Gerät normal verwendet wird. Durch eine der folgenden Ursachen hervorgerufene Schäden an Produkten oder deren Bauteilen werden nicht abgedeckt:

• Modifizierung, Reparatur oder Wartung, die nicht vom autorisierten ACCO-Servicepersonal durchgeführt wurde
• Unfälle, Nachlässigkeit, Missbrauch oder falsche Anwendung aufgrund einer Missachtung der für ein Gerät des jeweiligen Typs normalen Einsatzmethoden

Je nach diagnostiziertem Fehler und Gerätemodell wird entweder ein Kundendiensttechniker entsandt oder eine Rücksendung des Produkts an ACCO organisiert. Nach eigenem Ermessen und gemäß gesetzlicher Bestimmungen wird von ACCO

• das Gerät entweder unter Verwendung neuer oder generalüberholter Komponenten repariert
• oder das Gerät durch ein neues oder generalüberholtes äquivalentes Gerät ersetzt.

Diese Garantie hat keinerlei ausschließende Wirkung auf die Haftbarkeit von ACCO bei Tod oder Personenschaden aufgrund einer Verletzung der Sorgfaltspflicht seitens ACCOs. Diese Garantie gilt (gemäß den vorliegenden Bedingungen) zusätzlich zu jeglichen gesetzlich vorgeschriebenen Rechten und hat auf diese keinerlei Auswirkungen.

Bei Auftreten einer technischen Störung ist der Kundendienst von ACCO zu verständigen (s. hinteres Deckblatt).

Zusatzgarantie

Das Schneidwerk unterliegt einer 20 jährigen Garantie auf Material und Verarbeitung ab Erstkaufdatum.

*Bei Einsatz zur Vernichtung zusammengehefteter oder geklammerter Blätter verschleißt das Schneidwerk schneller. Dies wird durch die Garantie nicht abgedeckt. Das Modell Auto+ 500X ist auf die Vernichtung von bis zu 50 Kreditkarten und 50 CDs/DVDs während der zweijährigen Standardgarantiedauer ausgelegt. Bei einer übermäßigen Nutzung des Geräts zur Vernichtung von Kreditkarten oder CDs/DVDs wird die Zusatzgarantie auf das Schneidwerk ungültig.

Sämtliche Aspekte dieser Bedingungen unterliegen der englischen Gesetzgebung, ausschließlicher Gerichtsstand ist England.

zelfreinigende messen

Sådan läser du makulatoren:

GBC Laminating / Plastifieuses / Laminiergeräte

Rexel Stapling / Agrafage / Heftgeräte

www.accobrands.com
