Тип продукта	Уничтожитель документов
Бренд	Acco
Модель	Auto+ 500X
Емкость автоматической подачи	500 листов (80 г/м²)
Емкость ручной подачи	10 листов (80 г/м²)
Рабочий цикл	Непрерывный
Электропитание	230 В / 50 Гц, 1,2 A
Мощность двигателя	270 Вт
Технология антизамятия	Датчики толщины с зеленым/красным индикатором
Автоматическая смазка	Да, после 15 минут работы
Блокировка PIN-кодом	Да, 4-значный код
Уничтожение CD/DVD	Да, через специальный слот, по одному
Уничтожение банковских карт	Да, по одной, через ручной слот
Самоочищающиеся лезвия	Да, реверс/вперед после опорожнения
Автоматическое отключение безопасности	Да, если корзина или крышка открыты
Визуальные индикаторы	Замятие, открытая крышка/корзина, уровень масла
Стандартная гарантия	2 года (24 месяца)
Гарантия на лезвия	20 лет (при соблюдении условий)
Включенные аксессуары	Масло (60 мл), контейнер для отходов CD/DVD, крючки для извлечения гребенки
Обслуживание	Очищайте валики и датчики сухой тканью или ватной палочкой

Часто задаваемые вопросы - Auto+ 500X Acco

Какова производительность уничтожителя Auto+ 500X при ручном использовании?

Слот ручной подачи может уничтожить до 10 листов бумаги плотностью 80 г/м² за один раз.

Как впервые заполнить масляный резервуар?

Откройте крышку отсека, затем крышку масляного резервуара. Снимите заглушку и залейте прилагаемое масло (60 мл). Установите заглушку обратно. Затем удерживайте кнопку автоматического режима нажатой в течение 5 секунд для активации насоса.

Что делать при замятии бумаги?

Уничтожитель сначала пытается устранить замятие автоматически (реверс/вперед). Если индикатор замятия остается красным, откройте отсек автоматической подачи и удалите застрявшие листы. Также можно воспользоваться кнопкой реверса.

Можно ли уничтожать CD/DVD этим уничтожителем?

Да, используйте специальный слот для CD/DVD после установки отдельного контейнера для отходов. Уничтожайте только по одному CD/DVD за раз. Очищайте контейнер после 8 CD/DVD.

Как заблокировать крышку отсека?

Закройте крышку, затем введите 4-значный код на клавиатуре. Крышка автоматически блокируется во время уничтожения. Для разблокировки введите код снова.

Что означает красный индикатор замятия?

Постоянный красный индикатор указывает на устойчивое замятие, которое автоматическое устранение не решило. Откройте отсек и вручную удалите застрявшие листы.

Останавливается ли уничтожитель, если корзина полна?

Да, загорается индикатор, и уничтожитель не работает, пока корзина не будет опорожнена. Откройте дверцу, снимите опорную рамку и высыпьте мешок.

Можно ли использовать смазки в спрее?

Нет, не используйте аэрозольные баллоны или жидкую смазку. Используйте только смазочные листы Rexel или масло для уничтожителя Rexel.

Каков срок гарантии на лезвия?

Лезвия имеют гарантию 20 лет на дефекты материалов и изготовления при условии, что вы не будете чрезмерно уничтожать скрепки, скобы, банковские карты или CD/DVD.

Как очистить валики автоматической подачи?

Протрите валики сухой тканью для оптимизации производительности. Если инфракрасный датчик загрязнен, аккуратно очистите его ватной палочкой.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Auto+ 500X Acco

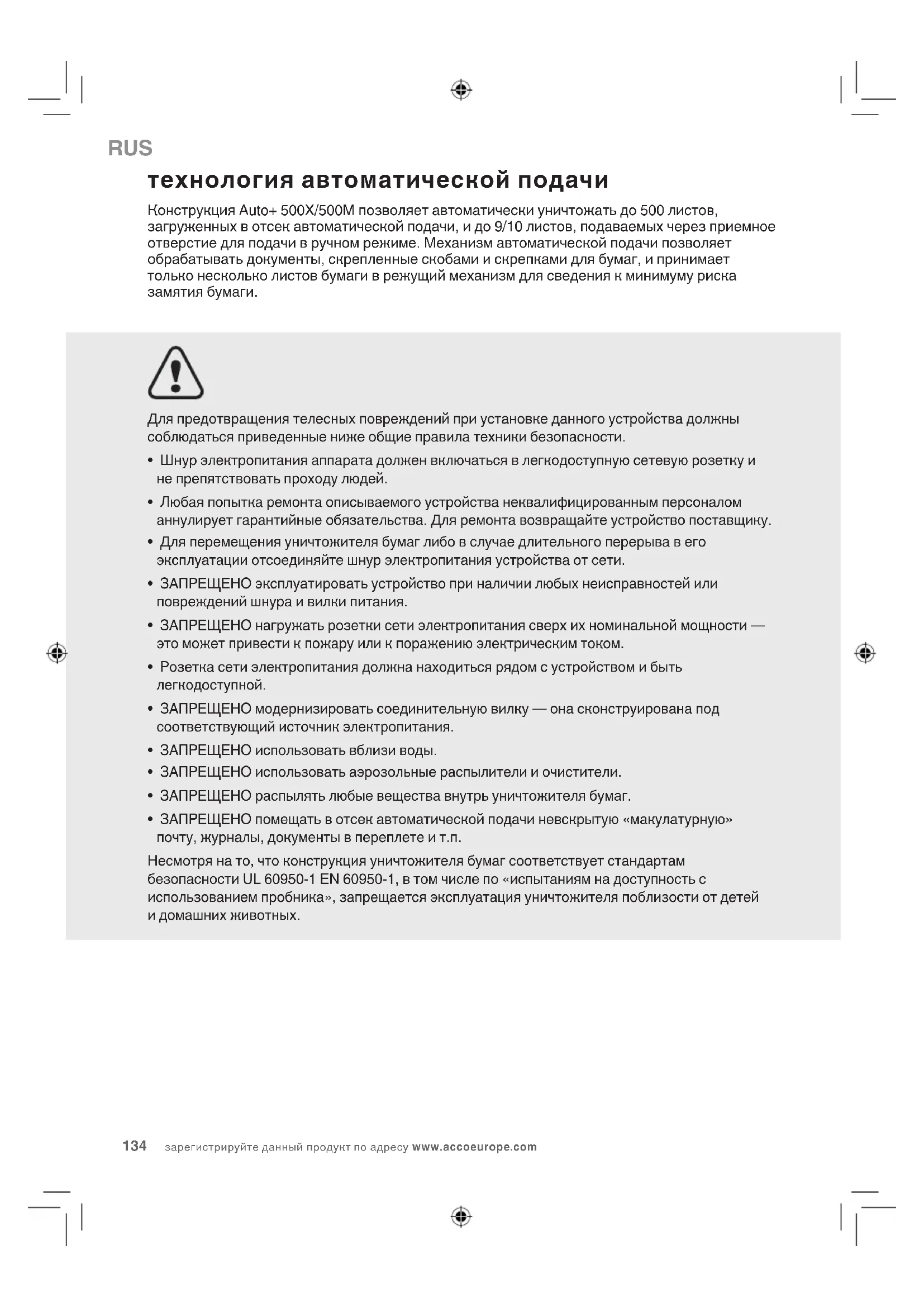

технология автоматической подачи

Конструкция Auto+ 500X/500M позволяет автоматически уничтожать до 500 листов, загруженных в отсек автоматической подачи, и до 9/10 листов, подаваемых через приемное отверстие для подачи в ручном режиме. Механизм автоматической подачи позволяет обрабатывать документы, скрепленные скобами и скрепками для бумаг, и принимает только несколько листов бумаги в режущий механизм для сведения к минимуму риска замятия бумаги.

Для предотвращения телесных повреждений при установке данного устройства должны соблюдаться приведенные ниже общие правила техники безопасности.

• Шнур электропитания аппарата должен включаться в легкодоступную сетевую розетку и не препятствовать проходу людей.
• Любая попытка ремонта описываемого устройства неквалифицированным персоналом аннулирует гарантийные обязательства. Для ремонта возвращайте устройство поставщику.
• Для перемещения уничтожителя бумаг либо в случае длительного перерыва в его эксплуатации отсоединяйте шнур электропитания устройства от сети.
• ЗАПРЕЩЕНО эксплуатировать устройство при наличии любых неисправностей или повреждений шнура и вилки питания.
• ЗАПРЕЩЕНО нагружать розетки сети электропитания сверх их номинальной мощности — это может привести к пожару или к поражению электрическим током.
• Розетка сети электропитания должна находиться рядом с устройством и быть легкодоступной.
• ЗАПРЕЩЕНО модернизировать соединительную вилку — она сконструирована под соответствующий источник электропитания.
• ЗАПРЕЩЕНО использовать вблизи воды.
• ЗАПРЕЩЕНО использовать аэрозольные распылители и очистители.
• ЗАПРЕЩЕНО распылять любые вещества внутрь уничтожителя бумаг.
• ЗАПРЕЩЕНО помещать в отсек автоматической подачи невскрытую «макулатурную» почту, журналы, документы в переплете и т.п.

Несмотря на то, что конструкция уничтожителя бумаг соответствует стандартам безопасности UL 60950-1 EN 60950-1, в том числе по «испытаниям на доступность с использованием пробника», запрещается эксплуатация уничтожителя поблизости от детей и домашних животных.

предупреждающие символы

Инструкция по технике безопасности

Не подпускайте детей к уничтожителю бумаг.

Будьте осторожны — длинные волосы могут быть захвачены режущим механизмом!

Запрещается использовать аэрозоли.

Будьте осторожны — галстуки и любые другие свободные предметы одежды могут быть захвачены режущим механизмом!

Пропускная способность приемного отверстия для подачи в ручном режиме.

Будьте осторожны — свободно висящие ювелирные украшения могут быть захвачены режущим механизмом!

Уничтожитель бумаг можно использовать для уничтожения документов, скрепленных небольшими скобами.

Остерегайтесь приближаться к приемному отверстию режущего механизма.

Уничтожитель бумаг можно использовать для уничтожения документов, скрепленных небольшими скрепками.

Запрещается использование масла для смазки (только специальные листы Rexel для смазки).

панель управления и индикаторы

Назад (обратный ход)

ABTO

Непрерывная прямая подача

Индикатор предотвращения замятия бумаги — предупреждает, что в приемное отверстие для подачи в ручном режиме загружено слишком много бумаги (см. раздел «Технология предотвращения замятия бумаги»)

Индикатор замятия бумаги – в отсеке автоматической подачи произошло замятие бумаги Если символ мигает, это значит, что уничтожитель пытается устранить замятие бумаги автоматически. Если этот символ постоянно горит красным цветом, выполните инструкции, изложенные в разделе «Редкие случаи замятия бумаги».

Крышка загрузочного отсека / дверца корзины для отходов открыта или корзина для отходов заполнена — один из вариантов:

• открыта крышка загрузочного отсека;
• открыта дверца корзины для отходов;
  • заполнена корзина для отходов.

Индикатор блокировки – крышка загрузочного отсека заблокирована (во время уничтожения)

Идет смазывание

1 2 3 4 Механизм блокировки крышки загрузочного отсека – кнопки для ввода пароля (ПИН-кода): Введите четырехзначный код для блокирования крышки загрузочного отсека во время уничтожения

Уровень масла

RUS

материалы, уничтожаемые Auto+ 500X/500M

Auto+ 500X/500M ПОЗВОЛЯЕТ УНИЧТОЖАТЬ:

• 500 листов
- Бумаги со скобами, расположенными на расстоянии не более 25 мм от угла листа.
• 26/6 и 24/6 или скобами меньшего размера
- Бумага небольшого размера загружается по центру

• 500 листов

• Бумагу, скрепленную скрепками, расположенными на расстоянии не более 25 мм от угла. (500X только через отверстие для подачи в ручном режиме)
• Скрепками маленького / среднего размера (толщина проволоки = 0,9 мм).
• Бумага плотностью >80/100 г/м² (только через отверстие для подачи в ручном режиме)

• Бумагу формата АЗ, сложенную пополам, – макс. 2 листа

• 500 листов бумаги с печатным текстом (изображением) на одной стороне
  • Бумага плотностью 80 г/м²

• A4 - 210 MM x 297 MM

• A5 - 148 mm x 210 mm
• одиночный лист формата А3, сложенный вдвое для получения формата А4.

Auto+ 500X/500M ПОЗВОЛЯЕТ УНИЧТОЖАТЬ

(только через отверстие для подачи в ручном режиме):

THICK PAPER

Плотную бумагу или карточки

Листы, сложенные в несколько сложений (например, листы формата А3, сложенные вдвое).

UNOPENED MAIL

Нераспечатанные почтовые конверты

GLOSSY SHEETS

Глянцевую бумагу либо лист с печатным текстом (изображением) с обеих сторон.

Auto+ 500X/500M НЕ ПОЗВОЛЯЕТ уничтожать:

Очень прочные скобы. Убедитесь, что длина ножки скобы не превышает 6 мм.

Большие скрепки. Убедитесь, что длина скрепки для бумаги не превышает 32 мм.

Листы пленки, ламинированные документы, пластмассовые папки

Скрепки типа Bulldog

Документы в переплете

Наклейки

Журналы и другие документы, скрепленные несколькими скобами или скрепками

1. исходная настройка

В данном уничтожителе бумаг используется система автоматической смазки (по мере необходимости) режущего механизма. Такой принцип обеспечивает максимальную производительность и продлевает срок службы изделия. Прежде чем включать уничтожитель бумаг в первый раз, выполните инструкции, изложенные в руководстве по эксплуатации. Флакона со смазочным маслом объемом 60 мл* будет достаточно для первого запуска и непрерывной эксплуатации устройства в течение, приблизительно, одного часа. После этого в масляный резервуар следует долить масло. В случае включения светового индикатора «Oil Refill» (Долить масло) ( ), откройте крышку масляного резервуара и долейте в него стандартное смазочное масло Rexel для уничтожителей бумаг (1760049)*. Операция автоматической смазки ( ) длится около 2 секунд. В течение этого времени слышна работа распределительного насоса. Автоматическое смазывание повторяется через каждые 15 минут работы уничтожителя бумаг.

функция обеспечения безопасности при открытой корзине или крышке загрузочного отсека

Если во время процесса уничтожения выдвигается корзина для отходов или открывается крышка загрузочного отсека, то в качестве меры предосторожности уничтожитель остановится и загорится индикатор ( ).

технология предотвращения замятия бумаги в приемном отверстии для подачи в ручном режиме

Расположенные в приемнике датчики измеряют толщину подготовленной к уничтожению стопки бумаги. При этом включается красная или зеленая подсветка: зеленая подсветка указывает на то, что толщина стопки бумаги не превышает пропускной способности уничтожителя и можно начинать резку; красная подсветка предупреждает о том, что в стопке слишком много листов бумаги и прежде чем начать резку, необходимо удалить несколько листов.

Функция определения толщины стопки бумаги, не позволяющая начинать резку стопки бумаги, превышающей пропускную способность уничтожителя, предотвращает замятие бумаги.

Это позволяет не допустить пустой траты времени и беспорядка, связанного с устранением замятия бумаги.

редкие случаи замятия бумаги

1 В редких случаях замятия бумаги уничтожитель Auto+ 500X/500M остановится, и символ замятия бумаги будет мигать оранжевым цветом.
2 Уничтожитель будет подсвечивать кнопку непрерывной прямой подачи (▶) и кнопку обратного хода (▶) в последовательности, необходимой для устранения замятия.
3 В случае невозможности устранения замятия этим способом, символ замятия бумаги будет гореть красным цветом (84). В этом случае откройте отсек автоматической подачи и извлеките замятую бумагу.

автоматическое устранение замятий

В редких случаях замятия бумаги в уничтожителе Auto+ 500X/500M автоматически включит три раза функцию обратного хода и прямой подачи режущего механизма для устранения замятия бумаги. При выполнении этой операции будет мигать индикатор замятия бумаги (8V).

RUS

2. эксплуатация

1 После распаковки изделия выдвиньте раму под пакет для бумажных отходов и снимите лоток для уничтоженных компакт-дисков (установлен на раму сверху). Лоток следует хранить на устройстве, как показано на иллюстрации, и применять для приема отходов во время уничтожения компакт-дисков/DVD.
2 Поднимите крышку загрузочного отсека и откройте крышку отсека для масляного резервуара.
3 Снимите крышку резервуара и заполните его маслом из флакона объемом 60 мл, который входит в комплект поставки. Закройте крышку.
4 Подключите уничтожитель бумаг к сети электропитания.
5 Убедитесь, что выключатель на задней панели устройства находится в положении ON (ВКЛ).
6 Нажмите и в течение 5 секунд удерживайте кнопку Auto (☐), чтобы запустить насос и закачать в систему масло. Операция выполняется только при первичном использовании устройства.
7 Чтобы загрузить бумагу в уничтожитель, поднимите рукоятку на крышке загрузочного отсека, откройте крышку загрузочного отсека и поместите документы внутрь. По необходимости крышку можно открыть на 90 градусов, чтобы облегчить доступ к отсеку. Одновременно в отсек автоматической подачи можно загрузить до 500 листов бумаги.
Загружая бумагу, не превышайте отметку MAX, поскольку это может вывести уничтожитель из строя.
8 Уничтожитель бумаг автоматически начнет работу ТОЛЬКО после закрытия крышки загрузочного отсека.
Если после первой попытки в отсеке автоматической подачи осталась бумага, откройте и закройте крышку загрузочного отсека еще раз.
Внимание! В случае необходимости можно заблокировать крышку загрузочного отсека, введя 4-значный код (см. раздел «Блокировка крышки загрузочного отсека бумаги»).
9 Если необходимо уничтожить менее 9/10 листов, можно использовать приемное отверстие для подачи в ручном режиме, при условии, что отсек автоматической подачи пуст.
10 Поместите листы, предназначенные для уничтожения, в приемное отверстие для подачи в ручном режиме. Уничтожитель обнаружит бумагу и включится автоматически.
11 Если уничтожитель бумаг оставить в автоматическом режиме без использования более 2 минут, он автоматически перейдет в режим ожидания в целях экономии электроэнергии.
12 Уничтожитель бумаг автоматически выходит из режима ожидания, когда в горловину вставляется бумага либо открывается крышка загрузочного отсека. Кнопку Auto ⏻) нажимать при этом не требуется.

3. функция обратного хода

1 При необходимости изменения направления хода бумаги во время уничтожения документа, следует воспользоваться специальной кнопкой обратного хода (кг).
2 Подав бумагу назад, выключите питание уничтожителя бумаг с помощью переключателя Вкл./Выкл. на задней панели устройства. Извлеките бумагу из приемного отверстия для подачи ручном режиме (в случае его применения) или откройте крышку загрузочного отсека, извлеките оставшиеся листы из отсека автоматической подачи бумаги, затем вытяните застрявшую бумагу из режущего механизма.
3 Для возобновления уничтожения включите устройство с помощью переключателя электропитания на задней панели устройства и нажмите кнопку Auto (💡).

4. механизм блокировки крышки загрузочного отсека

Для обеспечения дополнительной безопасности при уничтожении конфиденциальных материалов крышку загрузочного отсека бумаги можно заблокировать.

Процедура блокировки уничтожителя:

1 Поместите документы в лоток. Закройте крышку загрузочного отсека бумаги.
2 Введите любые 4 цифры. ЗАПОМНИТЕ СВОЙ КОД!

Уничтожитель бумаг разблокируется автоматически, если:

• введен заданный 4-значный код,
- уничтожение документов завершено,
- уничтожитель бумаг не работает в течение 30 минут (но документы остаются в лотке).

5. уничтожение Компакт-дисков/DVD

Устройство оснащено отдельным лотком для сбора остатков уничтоженных компактдисков/DVD. Прежде чем начать уничтожение, убедитесь, что лоток правильно установлен на стандартной раме под пакет для бумажных отходов.

1 Поднимите крышку загрузочного отсека.
2 Компакт-диски/DVD следует помещать только в специальный отсек для компакт-дисков/DVD. За один раз можно уничтожать только один компакт-диск/DVD.
3 Закройте крышку загрузочного отсека.
4 Во избежание смешивания остатков компакт-дисков/DVD с бумажными отходами, опорожняйте лоток для отходов компакт-дисков/DVD после уничтожения 8 компакт-дисков/DVD.
5 Прежде чем возобновить уничтожение бумажных документов, снимите лоток для отходов компакт-дисков/DVD и поместите его для хранения в специально предназначенное место в боковой части уничтожителя.

6. уничтожение кредитных карт

Уничтожитель Auto+ 500X/500M может применяться для уничтожения кредитных карт. Для этого нажмите кнопку автоматической подачи Auto, а затем:

1 Поднимите крышку загрузочного отсека.
2 Поместите кредитную карту на валики, как показано. Уничтожайте кредитные карты по одной.
3 Закройте крышку загрузочного отсека.

Компания Rexel призывает клиентов сдавать нарезанные бумажные отходы в макулатуру.

Примите во внимание, что в случае смешивания бумажных отходов с остатками кредитных карт, бумажные отходы становятся непригодными для повторной переработки. Поэтому их следует отделять от остатков кредитных карт.

7. корзина для отходов заполнена

Если корзина для отходов заполнена и горит индикатор заполнения корзины (Т), уничтожитель работать не будет. Необходимо опустошить корзину для отходов.

• Откройте дверцу и выдвиньте раму с пакетом для бумажных отходов.
• Осторожно снимите с рамы пакет с отходами.

RUS

автоматическая очистка режущего механизма

После опустошения корзины для отходов и возвращения ее на место уничтожитель будет работать в течение 4 секунд в режиме обратного хода, затем остановится на 2 секунды, после чего 4 секунды проработает в режиме движения вперед для очистки режущего механизма от остатков бумаги. Этот уникальный механизм «автоматической очистки» — еще одна фирменная технология Rexel для предотвращения замятия бумаги.

8. крючки для извлечения переплетной гребенки

Примечание. Применяйте только со стандартными переплетными гребenkами.

1 Откройте дверцу корзины для отходов.
2 Поместите документ на крючки для извлечения переплетной гребенки.
3 Потяните документ вниз, чтобы извлечь переплетную гребенку.

7. техническое обслуживание

Валики механизма автоматической подачи могут со временем загрязниться. Протирайте их сухой тканью, чтобы сохранить максимально высокую производительность устройства.

Инфракрасный датчик автозапуска, расположенный на приемном отверстии, может покрыться бумажной пылью, в результате чего уничтожитель будет работать, даже если в приемное устройство бумага не установлена. Выключите уничтожитель бумаг с помощью переключателя на задней панели устройства и очистите датчик с помощью ватного тампона.

обслуживание

Сервисное обслуживание данных устройств рекомендуется проводить инженерами Rexel один раз в 6-12 месяцев. Контактные данные ближайшего сервисного центра можно найти на задней обложке этого буклета.

дополнительные принадлежности

Для всех моделей уничтожителей рекомендуется использовать бумажный пакет для подлежащих повторной переработке бумажных отходов.

Принадлежность Кодпринадлежности		Количествов коробке
Пакет для подлежащих повторной переработне отходов	1765030EU	50
Пластиковые пакеты для отходов	40060	100
Фланон с маслом для заправки*	1760049	8

технические характеристики

Rexel Auto+ 500X Rexel Auto+ 500M

ПропускнаяспособностьОтверстие для подачив ручном режиме	10 листов(плотностью 80 г/м2)	ПропускнаяспособностьОтверстие для подачив ручном режиме	9 листов(плотностью 80 г/м2)
ПропускнаяспособностьОтсек автоматическойподачи	500 листов(плотностью 80 г/м2)	ПропускнаяспособностьОтсек автоматическойподачи	500 листов(плотностью 80 г/м2)
Нозффцициентиспользования	Непрерывная работа	Нозффцициентиспользования	Непрерывная работа
Максимальное времяработы с моментаохлаждения	Непрерывная работа	Максимальное времяработы с моментаохлаждения	Непрерывная работа
Напряжение / частотасети	230 В/ 50 Гц	Напряжение / частотасети	230 В/ 50 Гц
Потребляемый ток 1,2 А		Потребляемый ток 1,7 А
Мощность двигателя 270 Вт		Мощность двигателя 390 Вт

гарантия

Компания АССО Brands Europe (далее АССО) гарантирует устранение дефектов материалов и сборки своих изделий и их деталей в течение 24 месяцев со дня покупки при условии нормальной эксплуатации.

В течение этого периода компания обязуется произвести ремонт или замену бракованного продукта либо детали на следующих условиях:

Гарантия покрывает только дефекты материалов и качество сборки при соблюдении правил эксплуатации и не распространяется на продукт или его детали, если повреждение произошло в результате:

• изменения, ремонта, модификации или обслуживания, выполняемых не в авторизованном сервисном центре АССО;
• несчастного случая, небрежности, использования не по назначению или ненадлежащего обращения, которые привели к нарушению нормальных процедур эксплуатации изделия данного типа.

В зависимости от типа выявленного дефекта и модели мы можем выполнить сервисное обслуживание путем направления специалиста по техническому обслуживанию либо организовать возврат бракованного изделия в АССО. По своему усмотрению и в соответствии с законодательством АССО выполнит следующее:

• произведет ремонт уничтожителя, используя новые или отремонтированные детали, либо
• заменит бракованный уничтожитель новым или отремонтированным уничтожителем, равноценным заменяемому.

Данная гарантия никоим образом не освобождает компанию АССО от ответственности за смерть или травмы, причиненные в результате небрежности со стороны АССО. Данная гарантия предлагается (в соответствии с данными условиями) в дополнение к вашим законным правам и не ущемляет их.

При возникновении технических неполадок, пожалуйста, обращайтесь в службу технической поддержки АССО (см. заднюю обложку).

Дополнительная гарантия

Компания АССО Brands Europe гарантирует качество материалов и сборки ножей уничтожителя бумаг в течение 20 лет со дня продажи первоначальному покупателю.

* Обратите внимание, что ножи могут постепенно затупиться при уничтожении скрепленных (скобами или скрепками) листов. Конструкция уничтожителя Auto+ 500X рассчитана на уничтожение до 50 кредитных карт и 50 компакт-дисков и DVD-дисков в течение стандартного двухлетнего гарантийного периода. В случае уничтожения кредитных карт или компакт-дисков и DVD-дисков в количестве, превышающем указанную норму, дополнительная гарантия на ножи становится недействительной.

Условия данной гарантии во всех отношениях регламентируются и толкуются в соответствии с законодательством Англии, и относятся к юрисдикции исключительно английских судов.

service addresses

A ACCO Deutschland GmbH & Co. KG, Arnoldstrasse 5, 73614 Schorndorf, Germany Tel: [phone] Fax:[phone] [e-mail]

RUS Представительство компании «АККО Дойчланд ГМБХ и КО. КГ»,

Россия 105005, Москва, Денисовский пер., д.26

Тел: [phone] Факс: [phone]

03151, Киев, Очаковская, 5/6, оф.110.3

Tel: [phone] ext. 2324 Fax: [phone]
