Auto+ 500X - Makulator Acco - Gratis bruksanvisning og manual

Produkttype	Dokumentshredder
Merke	Acco
Modell	Auto+ 500X
Automatisk mating kapasitet	500 ark (80 g/m²)
Manuell mating kapasitet	10 ark (80 g/m²)
Driftssyklus	Kontinuerlig
Strømforsyning	230 V / 50 Hz, 1,2 A
Motoreffekt	270 W
Anti-papirstopp teknologi	Tykkelsessensorer med grønn/rød lysindikator
Automatisk smøring	Ja, etter 15 minutters makulering
PIN-kodelås	Ja, 4-sifret kode
CD/DVD makulering	Ja, via dedikert spalte, 1 om gangen
Bankkort makulering	Ja, 1 om gangen, via manuell spalte
Selvrensende kniver	Ja, reversering/forover etter tømming
Automatisk sikkerhetsstopp	Ja, hvis kurven eller lokket er åpent
Visuelle indikatorer	Papirstopp, lokk/kurv åpen, oljenivå
Standard garanti	2 år (24 måneder)
Knivgaranti	20 år (under visse betingelser)
Inkluderte tilbehør	Olje (60 ml), CD/DVD avfallsbeholder, kamfjerningkroker
Vedlikehold	Rens ruller og sensorer med tørr klut eller bomullspinne

Ofte stilte spørsmål - Auto+ 500X Acco

Hva er makuleringskapasiteten til Auto+ 500X ved manuell bruk?

Den manuelle matespalten kan makulere opptil 10 ark 80 g/m² papir om gangen.

Hvordan fyller jeg oljebeholderen for første gang?

Åpne lokket på rommet, deretter lokket på oljebeholderen. Ta av lokket og fyll med den medfølgende oljen (60 ml). Sett på lokket igjen. Hold deretter automatisk modus-knappen inne i 5 sekunder for å starte pumpen.

Hva gjør jeg ved papirstopp?

Makulatoren prøver først å fjerne papirstoppet automatisk (reversering/forover). Hvis stopp-lyset forblir rødt, åpne det automatiske matingsrommet og fjern de fastkjørte arkene. Du kan også bruke reverseringsknappen.

Kan jeg makulere CD/DVD med denne makulatoren?

Ja, bruk den dedikerte CD/DVD-spalten etter at du har installert den separate avfallsbeholderen. Makuler kun én CD/DVD om gangen. Tøm beholderen etter 8 CD/DVD.

Hvordan låser jeg lokket på rommet?

Lukk lokket, og tast deretter inn en 4-sifret kode på tastaturet. Lokket låses automatisk under makulering. For å låse opp, tast inn koden igjen.

Hva betyr det røde stopp-lyset?

Det konstante røde lyset indikerer et vedvarende papirstopp som automatisk fjerning ikke har løst. Åpne rommet og fjern de fastkjørte arkene manuelt.

Stopper makulatoren hvis kurven er full?

Ja, en lampe lyser og makulatoren fungerer ikke før kurven er tømt. Åpne døren, fjern støtterammen og tøm posen.

Kan jeg bruke spray-smøremidler?

Nei, ikke bruk sprayflaske eller flytende smøremiddel. Bruk kun Rexel smøreark eller Rexel makulatorolje.

Hva er garantiperioden for knivene?

Knivene er garantert i 20 år mot material- og produksjonsfeil, forutsatt at du ikke makulerer for store mengder binders, stifter, bankkort eller CD/DVD.

Hvordan rengjør jeg de automatiske materullene?

Tørk av rullene med en tørr klut for å optimalisere ytelsen. Hvis infrarødsensoren er skitten, rengjør den forsiktig med en bomullspinne.

BRUKSANVISNING Auto+ 500X Acco

kontrolpanel og indikatorer

Auto

• 500 ark
• Hæftede ark, inden for 25 mm fra hjørnet
  • 26/6 og 24/6 eller mindre hæfteklammer
• Papir i små størrelser indføres centralt

- 500 ark

-A4-210mm×297mm
- A5 - 148 mm x 210 mm
- A3 enkelt ark, foldet på midten til A4

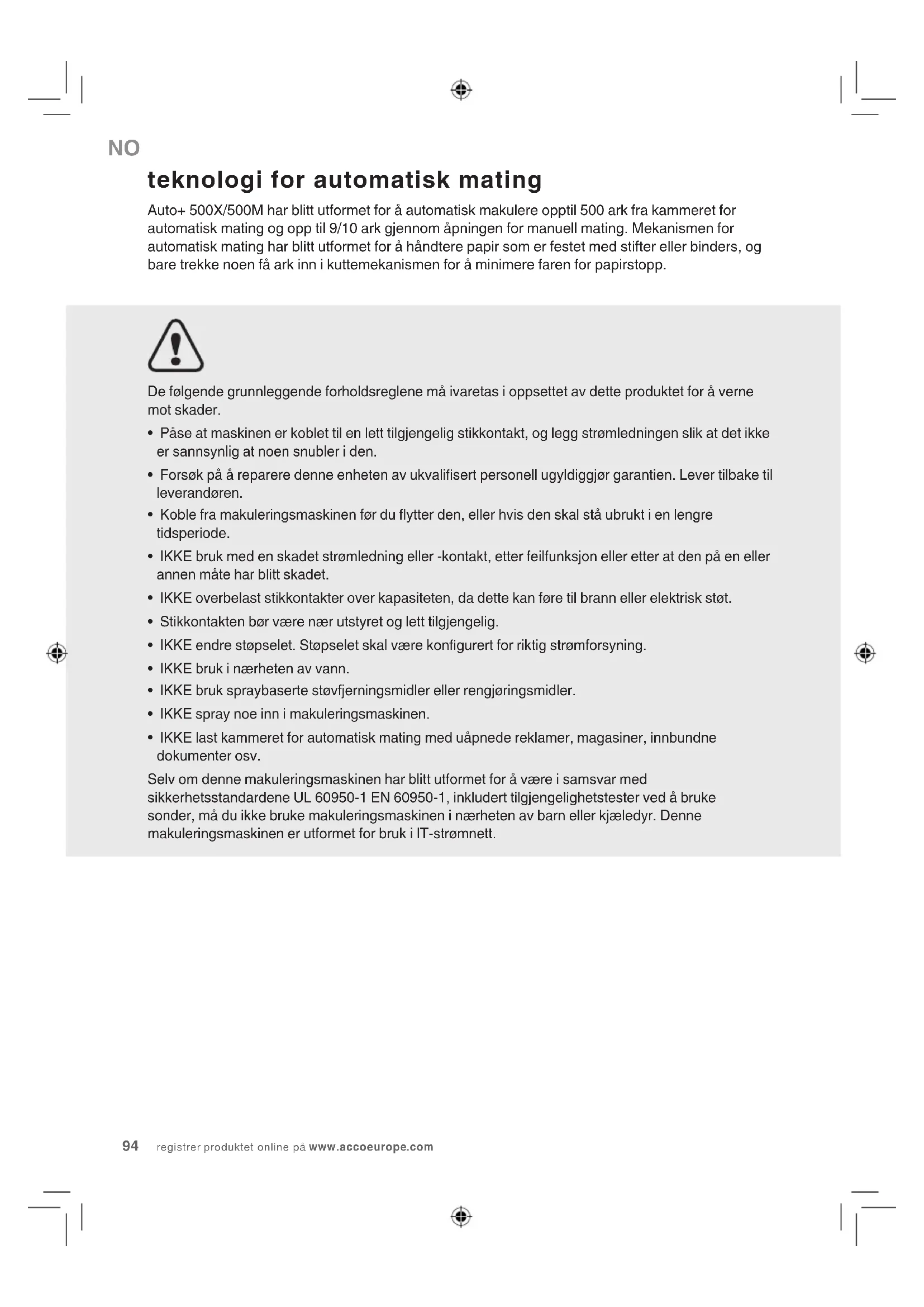

Auto+ 500X/500M har blitt utformet for å automatisk makulere opptil 500 ark fra kammeret for automatisk mating og opp til 9/10 ark gjennom åpningen for manuell mating. Mekanismen for automatisk mating har blitt utformet for å håndtere papir som er festet med stifter eller binders, og bare trekke noen få ark inn i kuttemekanismen for å minimere faren for papirstopp.

De følgende grunnleggende forholdsreglene må ivaretas i oppsettet av dette produktet for å verne mot skader.

• Påse at maskinen er koblet til en lett tilgjengelig stikkontakt, og legg strømledningen slik at det ikke er sannsynlig at noen snubler i den.
• Forsøk på å reparere denne enheten av ukvalifisert personell ugyldiggjør garantien. Lever tilbake til leverandøren.
• Koble fra makuleringsmaskinen før du flytter den, eller hvis den skal stå ubrukt i en lengre tidsperiode.
• IKKE bruk med en skadet strømledning eller -kontakt, etter feilfunksjon eller etter at den på en eller annen måte har blitt skadet.
• IKKE overbelast stikkontakter over kapasiteten, da dette kan føre til brann eller elektrisk støt.
• Stikkontakten bør være nær utstyret og lett tilgjengelig.
• IKKE endre støpselet. Støpselet skal være konfigurert for riktig strømforsyning.
• IKKE bruk i nærheten av vann.
• IKKE bruk spraybaserte støvfjerningsmidler eller rengjøringsmidler.
• IKKE spray noe inn i makuleringsmaskinen.
• IKKE last kammeret for automatisk mating med uåpnede reklamer, magasiner, innbundne dokumenter osv.

Selv om denne makuleringsmaskinen har blitt utformet for å være i samsvar med sikkerhetsstandardene UL 60950-1 EN 60950-1, inkludert tilgjengelighetstester ved å bruke sonder, må du ikke bruke makuleringsmaskinen i nærheten av barn eller kjæledyr. Denne makuleringsmaskinen er utformet for bruk i IT-strømnett.

advarselsymboler

Sikkerhet først

Dette betyr at du må være forsiktig ettersom langt här kan bli viklet inn i skjærehodet.

Dette betyr at barn bør holdes på avstand fra makuleringsmaskinen.

Dette betyr ingen spraymidler.

Dette betyr at du må være forsiktig ettersom slips og andre løse klesplagg kan bli viklet inn i skjærehodet.

Arkkapasitet for åpning for manuell mating.

Dette betyr at makuleringsmaskinen kan makulere små stifter.

Dette betyr at du må være forsiktig med løse smykker som kan bli viklet inn i skjærehodet.

Dette betyr at makuleringsmaskinen kan makulere små binderser.

Dette betyr at du ikke må føre hånden inn i materåpningen til skjærehodet.

Dette betyr at smøreolje ikke må brukes. Bruk kun Rexel-oljeark.

kontrollpanel og indikatorer

Automatisk

Indikator for antipapirstopp – Dette varsler brukeren om at for mye papir er matet inn i åpningen for manuell mating (se avsnittet Antipapirstoppteknologi)

Indikator for papirstopp – Dette betyr at det er en papirstopp i kammeret for automatisk mating.

Hvis symbolet blinker, prøver makuleringsmaskinen å fjerne en papirstopp automatisk.

Følg instruksjonene under "Sjelden papirstopp" hvis symbolet lyser rødt permanent.

Innleggingsdør/papirkurvdør åpen eller papirkurv full – Dette kan bety:

• Innleggingsdør er åpen.
• Papirkurv er åpen.
• Papirkurv er full.

Oljing pågår

Låseindikator – Dette betyr at papirinnleggingsdøren er låst (ved makulering).

1 2 Innleggingsdørens 3 4 låsemekanisme – knapper for PIN-passord: Angi en kode med fire sifre for å låse innleggingsdøren ved makulering.

Oljenivå

NO

Auto+ 500X/500M-makuleringskapasitet

• 500 ark
• Stiftet papir, maks. 25 mm fra hjørnet
  • 26/6 og 24/6 eller mindre stifter
• Papir av mindre størrelse som legges inn sentralt

- 500 ark

• Papir med binders, maks. 25 mm fra hjørnet (500X gjennom åpning for manuell mating)
• Små/middels (maks. tykkelse = 0,9 mm) binders

• 80/100 gsm papir (gjennom åpning for manuell mating)

• A3 brettet på midten – maks. to ark
• 500 ark med papir, enkeltsidig utskrift
- 80 gsm papir

• A4 - 210 x 297 mm
• A5 - 148 x 210 mm
• A3 enkeltark, brettet på midten for å lage A4

Auto+ 500X/500M KAN makulere følgende (gjennom åpning for manuell mating):

THICK PAPER

Flere sammen-brettede ark (f.eks. A3 ark brettet på midten)

UNOPENED MAIL

Uåpnet post

GLOSSY SHEETS

Glanset papir eller ark dekket med utskrift på begge sider

Kraftige stifter. Kontroller at lengden på bena til stiften ikke er lenger enn 6 mm.

Store klemmer. Kontroller at lengden på papirklemmen ikke er lenger enn 32 mm

Plastark, laminerte dokumenter, plastmapper

Bulldogklemmer

Innbundne dokumenter

Klistremerker

Magasiner eller andre dokumenter bundet sammen med flere stifter eller binderser

1. grunnoppsett

Makuleringsmaskinen er laget for å smøre skjæremekanismen automatisk etter behov, for å påse at produktet fortsetter å yte maksimalt og forlenge dets levetid. Følg betjeningsanvisningene før du slår på makuleringsmaskinen for første gang. Flasken med 60 ml med olje* er tilstrekkelig for å starte makuleringsmaskinen for første gang og til å makulere kontinuerlig i omtrent én time før tanken må fylles igjen. Når oljefyllingsindikatoren lyser (☐), åpner du oljetanklokket og fyller på med en flaske med standard Rexel-makuleringsolje (1760049)*. Den automatiske oljingen (☐) varer i omtrent to sekunder. Du vil høre distribusjonspumpen i løpet av denne tiden. Automatisk oljing forekommer etter 15 minutter med makulering.

sikkerhetsfunksjon for papirkurv åpen eller innleggingsdør åpen

Hvis papirkurven eller innleggingsdøren åpnes under makulering, stopper maskinen av sikkerhetsgrunner og indikatoren tennes ( ).

antipapirstoppteknologi i åpning for manuell mating

Sensorer i innmatingsområdet måler tykkelsen på papiret som skal makuleres. Rødt eller grønt lys vises for å fortelle om makuleringen kan foretas. Grønt betyr at papirbunken er innenfor makuleringsmaskinens arkkapasitet, og at det er OK å makulere. Rødt betyr at du har for mange ark, og at noen må fjernes for at makulering kan foretas.

Ettersom det ikke er mulig å makulere flere ark enn makuleringsmaskinen tillater, unngås papirstopp.

På denne måten unngås bortkastet tid på å reversere papir og å løsne papirstopp, for ikke å snakke om alt rotet dette kan skape.

sjelden papirstopp

1 Det er usannsynlig at det oppstår makuleringsstopp, men hvis det skjer, stopper Auto+500X/500M makuleringen og papirstoppikonet blinker oransje.
2 Knappene for papirstoppfjerning ved kontinuerlig fremover (▶▶) og revers (◀◀) tennes i rekkefølgen som er nødvendig for å fjerne papirstoppen.
3 Hvis papirstoppen ikke kan fjernes på denne måten, vil papirstoppikonet lyse rødt (8V). Du må da åpne kammeret for automatisk mating for å fjerne fastkjørt papir.

Hvis det mot formodning oppstår papirstopp, reverserer Auto+ 500X/500M automatisk og kjører kuttemekanismer forover tre ganger for å fjerne papirstoppen. Papirstoppindikatoren (8V) vil blinke når dette skjer.

NO

2. betjening

1 Når du har pakket ut produktet, trekk ut avfallssekkens støtteramme og ta ut skuffen for CD-rester som sitter øverst på rammen. Oppbevar denne skuffen i produktet som vist, og bruk den når du makulerer CD/DVD-er.
2 Løft opp innleggingsdøren og åpne oljeklaffen.
3 Fjern oljelokket og fyll på 60 ml olje i tanken med flasken som følger med. Sett lokket på igjen.
4 Koble makuleringsmaskinen til strømnettet.
5 Kontroller at på/av-bryteren bak på maskinen er stilt til på.
6 Trykk på og hold nede Auto-knappen ( ⏻ ) i fem sekunder for å starte pumpen og fylle systemet. Dette er kun nødvendig når produktet brukes for første gang.
7 For å legge inn i makuleringsmaskinen, bare løft innleggingsdørhåndtaket for å åpne innleggingsdøren og legg i dokumentene. Du kan åpne døren ytterligere til 90 grader for enklere tilgang hvis det er nødvendig. Legg i opptil 500 ark av gangen i kammeret for automatisk mating.

Ikke fyll over MAX-nivået, da dette kan skade makuleringsmaskinen.

8 Makuleringsmaskinen starter makuleringen automatisk KUN etter at innleggingsdøren er lukket.
Åpne og lukk papirinnleggingsdøren på nytt hvis det fremdeles er papir i kammeret for automatisk mating etter første forsøk.
Obs! Hvis nødvendig, kan du nå låse innleggingsdøren ved å angi en firesifret kode (se delen Låse papirinnleggingsdøren).
9 Hvis du kun har opptil 9/10 ark å makulere, kan du bruke åpning for manuell mating, såfremt kammeret for automatisk mating er tomt.
10 Legg i papir som skal makuleres i åpning for manuell mating. Makuleringsmaskinen oppdager papiret og starter automatisk.
11 Hvis makuleringsmaskinen står i automatisk modus i mer enn 2 minutter uten at den blir brukt, går den automatisk tilbake til standby-modus for å spare strøm.
12 Makuleringsmaskinen "våkner" automatisk opp fra hvilemodus när papir blir satt inn i innmatingsåpningen. Det er ikke nødvendig å trykke på Auto-knappen (☐).

3. reversfunksjon

1 Hvis du ønsker å reversere papiret ut under makulering, finnes det en reversknapp ( ) som kan brukes til dette.
2 Reverser papiret ut, og slå av makuleringsmaskinen med på/av-bryteren bak på makuleringsmaskinen. Fjern papiret fra åpningen for manuell mating (hvis den brukes) eller åpne innleggingsdøren, fjern gjenværende papirbunke og dra det fastkjørte papiret ut av skjæremekanismen.
3 Fortsett makuleringen ved å skru på makuleringsmaskinen med på/av-bryteren bak på makuleringsmaskinen, og trykk på Auto-knappen ( ⏻ ).

4. innleggingsdørens låsemekanisme

For ekstra sikkerhet kan papirinnleggingsdøren låses i løpet av makuleringen av konfidensielt materiale.

1 Løft opp innleggingsdøren.
2 Sett alltid inn CD/DVD-er i CD/DVD-åpningen. Makuler kun én CD/DVD om gangen.
3 Lukk innleggingsdøren.
4 Tøm CD/DVD-skuffen etter åtte CD/DVD-er for å unngå at dette avfallet blir blandet sammen med avfallet i papirkurven.
5 Fjern CD/DVD-skuffen før du fortsetter med papirmakulering, og oppbevar på side av makuleringsmaskinen som vist.

6. makulering av kredittkort

Auto+ 500X/500M kan makulere kredittkort. Trykk på makuleringsmaskinens Auto-knapp, og følg trinnene nedenfor:

1 Løft opp innleggingsdøren.
2 Sett kredittkortet inn i valsene som vist. Makuler kun ett kredittkort om gangen.
3 Lukk papirinnleggingsdøren.

Rexel oppfordrer kunder til å resirkulere makulert papir.

• Åpne døren og dra ut avfallssekkens støtteramme.
• Fjern avfallssekken forsiktig fra rammen.

NO

selvrensende skjærehoder

Når papirkurven har blitt tømt og satt på plass, vil makuleringsmaskinen kjøre i revers i fire sekunder, stoppe i to sekunder og deretter kjøre forover i fire sekunder for å fjerne eventuelt gjenværende papir fra skjærehodemekanismen. Denne unike selvrengjørende mekanismen er ekstra antipapirstoppteknologi fra Rexel.

8. kroker for fjerning av spiralinnbinding

Merk: Bruk kun på standard innbindingsspiraler.

1 Äpne papirkurvdøren.
2 Legg dokumentet på krokene for fjerning av spiralinnbinding.
3 Dra dokumentet ned for å fjerne spiralen.

9. vedlikehold

Valsene på den automatiske matemekanismen kan bli skitne over tid. Tørk rent med en tørr klut for å opprettholde maksimal produktytelse.

Den infrarøde sensoren for automatisk start i papirmatingsåpningen kan noen ganger bli dekt av papirstøv. Dette forårsaker at makuleringsmaskinen kjører på tross av at det ikke mates papir i maskinen. Slå av makuleringsmaskinen bak på maskinen, og rengjør sensoren nøye med en bomullspinne.

service

Vi anbefaler at en Rexel-servicetekniker sjekker disse maskinene med seks til tolv måneders intervaller – se baksiden av dette heftet for opplysninger om ditt lokale servicesenter.

tilbehør til makuleringsmaskin

Vi anbefaler at en papiravfallssekk for gjenvinning brukes på alle modeller.

Tilbehør Delenummer Antall i esken
Avfallssekk for gjenvinning	1765030EU	50
Avfallssekk av plast	40060	100
Oljeflaske for påfylling*	1760049	8

spesifikasjoner

Rexel Auto+ 500X Rexel Auto+ 500M

ArkkapasitetÅpning for manuell mating	10 ark (80 gsm)
ArkkapasitetKammer for automatisk mating	500 ark (80 gsm)
Arbeidssyklus Kontinuerlig
Kjøretid fra kald Kontinuerlig
Volt/Hz 230 V, 50 Hz
Strømstyrke 1,2 A
Motorwatt 270 watt

ArkkapasitetÅpning for manuell mating	9 ark (80 gsm)
ArkkapasitetKammer for automatisk mating	500 ark (80 gsm)
Arbeidssyklus Kontinuerlig
Kjøretid fra kald Kontinuerlig
Volt/Hz 230 V, 50 Hz
Strømstyrke 1,7 A
Motorwatt 390 watt

garanti

ACCO Brands Europe (ACCO) garanterer sine produkter og deler mot materialfeil og produksjonsfeil under normal bruk for en periode på 24 måneder fra opprinnelig kjøpsdato.

I løpet av denne perioden vil vi reparere eller erstatte et mangelfullt produkt eller deler etter følgende garantivilkår:

Garantien omfatter bare feil på materiell og produksjonsfeil under normal bruk, og omfatter ikke skade på produkt eller deler som følge av:

• endring, reparasjon, modifikasjon eller service utført av andre enn et autorisert ACCO-servicesenter.
• uhell, forsømmelse, misbruk eller feil bruk som skyldes manglende overholdelse av normale betjeningsprosedyrere for et produkt av denne typen.

Avhengig av problemtype og modelltype vil vi enten avtale et besøk fra en servicetekniker eller at du returner produktet til ACCO. ACCO vil etter eget skjønn og i samsvar med lovgivning enten

• reparere makuleringsmaskinen ved hjelp av nye eller renoverte deler, eller
• erstatte makuleringsmaskinen med en ny eller renovert makuleringsmaskin som tilsvarer makuleringsmaskinen som byttes ut.

Ingenting i denne garantien skal kunne ekskludere ACCOs ansvar når det gjelder død og personskade som følge av uaktsomhet fra ACCO. Denne garantien tilbys (i henhold til disse vilkårene) som et tillegg, og påvirker ikke dine lovbestemte rettigheter.

Hvis du opplever teknisk feil, ber vi om at du kontakter ACCOs kundestøtte (se baksiden)

Tilleggsgaranti

ACCO Brands Europe garanterer at skjærebladene på makuleringsmaskinen er frie for defekter i materialer og produksjon i 20 år fra opprinnelig kjøpsdato.

*Vær oppmerksom på at skjærebladene blir gradvis utslitte ved makulering av sammenfestede ark (stifter og binders) – denne type slitasje dekkes ikke av garantien. Auto+ 500X har blitt utformet for å makulere opptil 50 kredittkort og 50 CD-er/DVD-er i løpet av den vanlige 2-års garantitiden. Eventuell overdreven makulering av kredittkort eller CD-er/DVD-er vil ugyldiggjøre tilleggsgarantien for knivene.

Disse vilkårene skal i alle tilfeller tolkes i samsvar med engelsk lov og være underlagt den eksklusive jurisdiksjonen til engelske domstoler.

S

automatisk matning

Kontinuerlig frammatningBackning
