Produkttyp	Dokumentförstörare
Märke	Acco
Modell	Auto+ 500X
Självmatningskapacitet	500 ark (80 g/m²)
Manuell matningskapacitet	10 ark (80 g/m²)
Driftscykel	Kontinuerlig
Strömförsörjning	230 V / 50 Hz, 1,2 A
Motoreffekt	270 W
Antistolningsteknik	Tjocklekssensorer med grön/röd indikator
Automatisk oljning	Ja, efter 15 minuters förstöring
PIN-kodslås	Ja, 4-siffrig kod
Förstöring av CD/DVD	Ja, via dedikerad slits, 1 i taget
Förstöring av bankkort	Ja, 1 i taget, via manuell slits
Självrengörande blad	Ja, back/forward efter tömning
Automatisk säkerhetsavstängning	Ja, om korg eller lock är öppet
Visuella indikatorer	Stoppning, lock/korg öppen, oljenivå
Standardgaranti	2 år (24 månader)
Bladgaranti	20 år (under villkor)
Medföljande tillbehör	Olja (60 ml), CD/DVD-avfallsbehållare, kamavtagarkrokar
Underhåll	Rengör rullar och sensorer med torr trasa eller bomullspinne

Vanliga frågor - Auto+ 500X Acco

Vilken är förstöringskapaciteten för Auto+ 500X vid manuell användning?

Den manuella matningsslitsen kan förstöra upp till 10 ark 80 g/m² papper åt gången.

Hur fyller man oljebehållaren för första gången?

Öppna fackets lock, sedan oljebehållarens lock. Ta bort proppen och fyll med medföljande olja (60 ml). Sätt tillbaka proppen. Håll sedan ner automatisk lägesknapp i 5 sekunder för att starta pumpen.

Vad gör man vid pappersstopp?

Förstöraren försöker automatiskt åtgärda stoppet (back/forward). Om stoppindikatorn förblir röd, öppna självmatningsfacket och ta bort blockerade ark. Du kan också använda backknappen.

Kan jag förstöra CD/DVD med denna förstörare?

Ja, använd den dedikerade slitsen för CD/DVD efter att du installerat den separata avfallsbehållaren. Förstör endast en CD/DVD åt gången. Töm behållaren efter 8 CD/DVD.

Hur låser man fackets lock?

Stäng locket, ange sedan en 4-siffrig kod på tangentbordet. Locket låses automatiskt under förstöring. För att låsa upp, ange koden igen.

Vad betyder den röda stoppindikatorn?

Fast rött ljus indikerar ett ihållande stopp som den automatiska åtgärden inte löst. Öppna facket och ta manuellt bort blockerade ark.

Stannar förstöraren om korgen är full?

Ja, en indikator tänds och förstöraren fungerar inte förrän korgen töms. Öppna luckan, ta bort stödramen och töm påsen.

Kan jag använda sprayolja?

Nej, använd inte aerosolburkar eller flytande smörjmedel. Använd endast Rexel smörjark eller Rexel förstörareolja.

Hur lång är bladgarantin?

Bladen har 20 års garanti mot material- och tillverkningsfel, förutsatt att du inte förstör alltför många gem, häftklamrar, bankkort eller CD/DVD.

Hur rengör man självmatningsrullarna?

Torka av rullarna med en torr trasa för att optimera prestanda. Om infrarödsensorn är smutsig, rengör den försiktigt med en bomullspinne.

BRUKSANVISNING Auto+ 500X Acco

Låseindikator – Dette betyder, at papirindföringslåget er låst (under makulering).

Tykt papir eller kort

Bemærk: Du kan nu låse indføringslåget efter behov ved at indtaste en firecifret kode (se afsnittet "Sådan låses papirindföringslåget").

1 Anbring dokumenterne i bakken. Luk papirindföringsläget.
2 Tryk på 4 vilkårlige cifre. HUSK DIN KODE!

Makulatoren läses op automatisk, när:

Tykt papir eller papp

For å läse makuleringsmaskinen:

1 Legg dokumentene i kammeret for automatisk mating. Lukk papirinnleggingsdøren.
2 Trykk på fire sifre. HUSK KODEN!
Makuleringsmaskinen läses automatisk opp när:
- en firesifret kode angis på nytt.
- makuleringen er fullført.
- makuleringsmaskinen er inaktiv i 30 minutter (men dokumenter forblir i skuffen).

5. makulere CD/DVD-er

En egen CD/DVD-skuff samler opp makulerte CD/DVD-rester. Påse at denne er korrekt montert på støtterammen for standard avfallssekk før makulering.

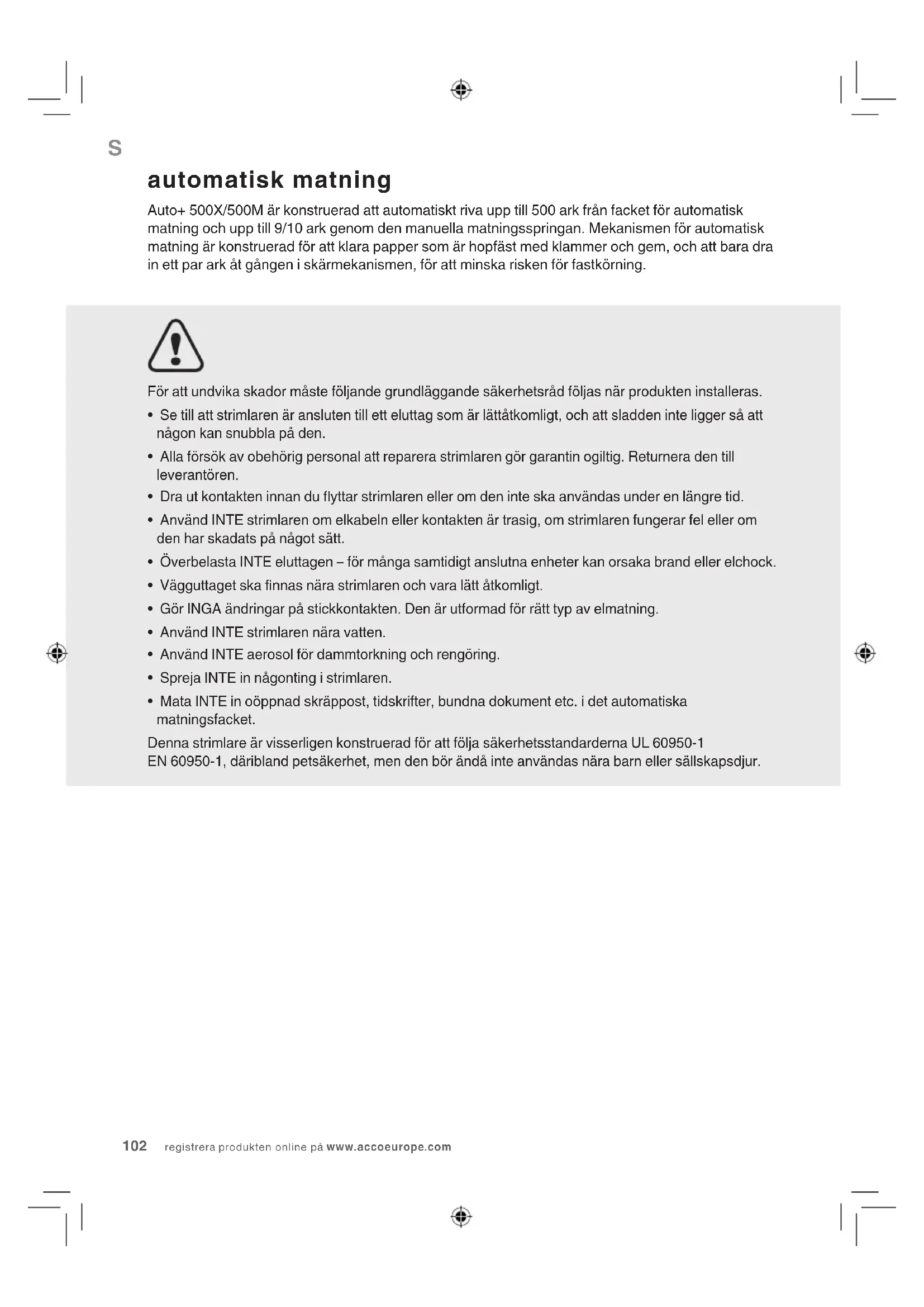

Auto+ 500X/500M är konstruerad att automatiskt riva upp till 500 ark från facket för automatisk matning och upp till 9/10 ark genom den manuella matningsspringan. Mekanismen för automatisk matning är konstruerad för att klara papper som är hopfäst med klammer och gem, och att bara dra in ett par ark åt gången i skärmekanismen, för att minska risken för fastkörning.

För att undvika skador måste följande grundläggande säkerhetsråd följas när produkten installeras.

• Se till att strimlaren är ansluten till ett eluttag som är lättåtkomligt, och att sladden inte ligger så att någon kan snubbla på den.
• Alla försök av obehörig personal att reparera strimlaren gör garantin ogiltig. Returnera den till leverantören.
• Dra ut kontakten innan du flyttar strimlaren eller om den inte ska användas under en längre tid.
• Använd INTE stimlaren om elkabeln eller kontakten är trasig, om stimlaren fungerar fel eller om den har skadats på något sätt.
• Överbelasta INTE eluttagen – för många samtidigt anslutna enheter kan orsaka brand eller elchock.
• Vägguttaget ska finnas nära trimlaren och vara lätt åtkomligt.
• Gör INGA ändringar på stickkontakten. Den är utformad för rätt typ av elmatning.
• Använd INTE trimlaren nära vatten.
• Använd INTE aerosol för dammtorkning och rengöring.
• Spreja INTE in någonting i trimlaren.
• Mata INTE in oöppnad skräppost, tidskrifter, bundna dokument etc. i det automatiska matningsfacket.

Denna strimlare är visserligen konstruerad för att följa säkerhetsstandarderna UL 60950-1 EN 60950-1, däribland petsäkerhet, men den bör ändå inte användas nära barn eller sällskapsdjur.

varningssymboler

Säkerheten

Detta betyder att du ska vara försiktig, eftersom långt här kan trassla in sig i skärverket.

Detta betyder att du ska vara försiktig med slipsar och andra lösa klädesplagg som kan trassla in sig i skärverket.

Detta betyder att du ska vara försiktig med hängande smycken som kan trassla in sig i skärverket.

Detta betyder att du inte ska stoppa in handen i skärverkets inmatningsöppning.

Detta betyder att du ska hålla barn borta från trimlaren.

Detta betyder inga sprejflaskor.

Den manuella matningsspringans arkkapacitet.

Detta betyder att trimlaren klarar små häftklammer.

Detta betyder att trimlaren klarar små gem.

Detta betyder inga smörjmedel. Använd endast Rexel smörjark.

kontrollpanel och indikatorer

Autostart

Indikator för fastkörningsskydd – Med denna varnas användaren när för mycket papper matas in i den manuella matningsspringan (se under Antifastkörningsfunktion).

Öppen laddningslucka/Öppen avfallslucka eller full avfallskorg

• Lyser vid följande tillständ:
  • Öppen laddningslucka
  • Oppen avfallslucka
  • Full avfallskorg

Låsindikator – Lyser när pappersladdningsluckan är låst (under rivning)

Oljenivå

Fastkörningsindikator – Lyser för att ange att papper kört fast i det automatiska matningsfacket.

Om den symbolen blinkar, försöker strimlaren att rensa en fastkörning automatiskt.

Om symbolen lyser med fast rött sken ska du följa anvisningarna under "Exceptionell fastkörning".

Smörjning pågår

PIN-kodsknappar för låsning av laddningsluckan: Skriv en fyrsiffrig kod för att låsa laddningsluckan under rivning

S

rivningskapacitet för Auto+500X/500M

Auto+ 500X/500M KAN riva följande:

• 500 ark
• Häftade ark, inom 25 mm från hörnet
• Klammer 26/6, 24/6 eller mindre
• Papper i litet format, laddat centralt

- 500 ark

• Papper med gem inom 25 mm från hörnet (500X genom den manuella matningsspringan)
• Små/medelstora gem (max. trådgrovlek = 0,9 mm)
• Papper >80/100 g/m² (genom den manuella matningsspringan)

• Dubbelvikta A3-ark - max. 2 ark
- 500 ark papper med tryck på ena sidan
- Papper 80 ~g / m^2

-A4-210mm×297mm
- A5 - 148 mm x 210 mm
- A3 enstaka ark, dubbelvikt till A4

Auto+ 500X/500M KAN riva följande (genom den manuella matningsspringan):

Tjockt papper eller kartong

Flera vikta ark (t.ex. dubbelvikta A3-ark)

Oöppnad post

Blanka papper eller ark täckta med tryck på båda sidorna

Auto+ 500X/500M KAN INTE riva följande:

Grova häftklammer. Kontrollera att klamrens benlängd inte överstiger 6 mm.

Stora gem. Kontrollera att gemet inte är längre än 32 mm.

Plastark, laminerade dokument, plastmappar

Pappersklämmor

Bundna dokument

Klisterlappar

Tidskrifter eller andra dokument sammanbundna med flera klammer eller gem

1. innan du börjar

Strimlaren är avsedd att smörja skärverket automatiskt, alltefter behov, för att säkerställa att produkten fortsätter att fungera på högsta nivå och för att förlänga produktens liv. Var vänlig läs anvisningarna under Användning innan du kopplar på strimlaren för första gången. Oljeflaskan rymmer 60 ml*, vilket är tillräckligt för att strimlaren ska starta första gången och fungera kontinuerligt i ca en timme, innan tanken måste fyllas på igen. När oljepåfyllningsindikatorn tänds ( ), öppnar du locket till oljetanken och fyller på tanken med en flaska Rexel strimlarolja av standardstorlek (1760049)*. Den automatiska smörjningen ( ) tar ca två sekunder. Du kan höra fördelningspumpen gå. Automatisk smörjning sker efter 15 minuters rivning.

säkerhetsfunktion vid öppen avfallslucka eller öppen laddningslucka

Som en säkerhetsfunktion avbryts rivningen om avfallskorgen eller laddningsluckan öppnas under rivningen. Då stannar strimlaren och indikatorn tänds ( ).

antifastkörningsfunktion i den manuella matningsspringan

Sensorer i inmatningsområdet mäter tjockleken på pappersbunten som matas in. Den gröna eller röda lampan anger om bunten kan respektive inte kan rivas. Om den gröna lampan lyser betyder det att arkbunten är inom stimlarens arkkapacitet och kan rivas. Om den röda lampan lyser betyder det att du har matat in för mycket papper. Då måste du ta ut några ark för att bunten ska kunna rivas.

Eftersom det inte går att riva fler ark än strimlaren klarar av, blir det aldrig några fastkörningar.

På så sätt sparar du tid genom att du inte behöver backa för att rensa fastkörningar, och du slipper det skräp som det ofta blir när man gör det.

exceptionell fastkörning

1 Om fastkörning mot förmodan inträffar, upphör Auto+ 200X/100XL att riva, och fastkörningsikonen blinkar orange.
2 Framåtknappen för rensning av fastkörning (▶▶) och backningsknappen (◀◀) blinkar omväxlande med varandra för att ange i vilken ordning du ska trycka på dem för att rensa fastkörningen.
3 Om det inte går att rensa fastkörningen på det sättet, lyser fastkörningsikonen rött (8V). Då måste du öppna det automatiska matningsfacket och ta ut eventuellt fastkört papper.

Om papperet mot förmodan skulle fastna, kör Auto+ 200X/100XL skärverket automatiskt bakåt och framåt tre gånger för att rensa fastkörningen. Medan det pågår blinkar fastkörningsindikatorn (8V).

S

2. användning

1 När du har packat upp produkten drar du ut stödramen för säcken för strimlaravfall och tar ut brickan för cd-avfall, som sitter ovanpå stödramen. Den brickan ska förvaras som visas på bilden. Du använder den när du ska riva cd/dvd-skivor.
2 Lyft laddningsluckan och öppna fliken till oljelocket.
3 Ta ut oljelocket och fyll reservoaren med oljeflaskan (60 ml) som följer med. Sätt tillbaka locket.
4 Anslut trimlaren till strömmen.
5 Kontrollera att strömbrytaren på baksidan av maskinen står i påslaget läge.
6 Håll ner autostartknappen ( ⏻ ) i 5 sekunder för att starta pumpen och fylla systemet. Detta är bara nödvändigt när produkten används för första gången.
7 När du ska ladda strimlaren lyfter du helt enkelt handtaget till laddningsluckan för att öppna laddningsluckan och lägga i dokumenten. Du kan öppna luckan ytterligare, till 90 grader, för att komma åt bättre. Lägg i upp till 500 ark åt gången i det automatiska matningsfacket.
Lägg inte i papper över MAX-märket – då kan trimlaren skadas.

8 Strimlaren påbörjar den automatiska rivningscykeln, men INTE FÖRRÄN du har stängt laddningsluckan.

Om det efter första försöket ligger kvar papper i facet för automatisk matning, öppnar och stänger du bara pappersladdningsluckan en gång till.

Observera: Om du vill kan du nu låsa laddningsluckan genom att skriva in en fyrsiffrig kod (se avsnittet Låsning av papperladdningsluckan).

9 Om du bara har upp till 9/10 ark att riva, kan du använda den manuella matningsspringan. Det automatiska matningsfacket måste då vara tomt.

10 Mata in arken som ska rivas i den manuella matningsspringan. Strimlaren avkänner närvaron av papper och startar automatiskt.

11 Om strimlaren lämnas i autostartläge i mer än 2 minuter utan att den används, går den automatiskt in i standbyläge igen för att spara ström.

12 Strimlaren går automatiskt ur energisparläge när papper matas in i inmatningsöppningen, eller om du öppnar laddningsluckan. Autostartknappen (_) behöver inte tryckas ner.

3. backning

1 Om du vill slå om rivningsriktningen under rivning av ett dokument finns det en backningsknapp (◀◀) som du kan använda.
2 Kör ut papperet baklänges och stäng sedan av strimlaren med på/av-knappen på baksidan av strimlaren. Ta ut papperet ur den manuella matningsspringan (om det är den som används), respektive lyft laddningsluckan, ta ut den återstående bunten papper och dra det ut fastkörda papperet ur skärverket.
3 För att fortsätta att riva kopplar du på stimlaren med strömbrytaren på baksidan av stimlaren och trycker på autostartknappen ( ).

4. låsning av laddningsluckan

För extra säkerhet kan pappersladdningsluckan låsas under rivning av säkerhetskänsligt material.

Så här låser du trimlaren:

1 Lägg dokumenten i laddningsfacket. Stäng pappersladdningsluckan.
2 Tryck in en valfri kod på 4 siffror. KOM IHÅG KODEN!

Strimlaren läses upp automatiskt när:

• Den fyrsiffriga koden skrivs in igen.
• Rivningen är klar.
• Rivaren har varit inaktiv i 30 minuter (men det finns kvar dokument i matningsfacket).

5. rivning av cd/dvd-skivor

Det finns en separat cd/dvd-bricka för uppsamling av skärvorna från cd/dvd-skivor. Se till att den är rätt monterad på ramen för säckar för normalt avfall innan du börjar riva.

1 Lyft laddningsluckan.
2 Använd alltid cd/dvd-springan för cd/dvd-skivor. Riv bara en cd/dvd-skiva åt gången.
3 Stäng laddningsluckan.
4 Töm brickan för cd/dvd-avfall efter åtta cd/dvd-skivor, så att du inte riskerar att få sådant avfall i återvinningspapperet.
5 Ta ut cd/dvd-brickan innan du börjar riva papper, och förvara den på sidan av trimlaren, som visas.

6. rivning av kreditkort

Auto+ 500X/500M kan riva kreditkort. Tryck på autostartknappen och gör sedan följande:

1 Lyft pappersladdningsluckan
2 Mata in kreditkortet i valsarna som visas. Riv bara ett kreditkort åt gången.
3 Stäng pappersladdningsluckan.

Rexel uppmuntrar sina kunder att återvinna pappersavfallet.

Observera att pappersavfall inte kan återvinnas om det finns kreditkortsskärvor i det. Om du ska återvinna pappersavfallet måste du skilja papperet från kreditkort.

7. korgen full

Strimlaren fungerar inte när avfallskorgen är full och symbolen för full avfallskorg (") lyser. Då måste du tömma avfallskorgen.

• Öppna luckan och skjut ut stödramen för avfallspåse.
• Ta försiktigt ut avfallspåsen ur ramen.

S

själrensande skärverk

När avfallskorgen har tömts och satts tillbaka, backar strimlaren i 4 sekunder, stannar i 2 sekunder och kör sedan framåt i 4 sekunder för att rensa eventuellt kvarvarande papper i skärverket. Denna unika "självrensande" mekanism är ytterligare en teknologi från Rexel för att förhindra fastkörningar.

8. krokar för borttagning av spiralryggar

OBS – Endast spiralryggar av standardtyp

1 Öppna avfallsluckan.
2 Lägg dokumentet på krokarna för borttagning av spiralryggar.
3 Dra dokumentet nedåt för att ta bort spiralryggen.

9. underhåll

Valsarna i den automatiska matningsmekanismen kan med tiden bli smutsiga. Torka dem rena med en torr duk för att behålla produktens höga prestanda.

Den infraröda autostartsensorn som sitter i matningsspringan kan ibland bli överdragen med pappersdamm. Då kan det hända att trimlaren går utan att det finns något papper i den. Koppla av trimlaren på baksidan och gör varsamt ren sensorn med en bomullstopp.

service

Vi rekommenderar att dessa maskiner servas en till två gånger om året av en servicetekniker från Rexel - se baksidan av detta häfte för hur du kontaktar servicecentret i ditt land.

tillbehör till strimlare

Vi rekommenderar att en avfallssäck av papper används för återvinning av avfallet på samtliga modeller.

Tillbehör Detaljnummer Antal i		kartongen
Avfallspåse för återvinning	1765030EU	50
Avfallssäckar av plast	40060	100
Refillflaska för olja*	1760049	8

specifikationer

Rexel Auto+ 500X Rexel Auto+ 500M

ArkkapacitetManuell matningsspringa	10 ark (80 g/m2)
ArkkapacitetAutomatisktmatningsfack	500 ark (80 g/m2)
Driftcykel Kontinuerlig
Körtid efter påslagfrån kall	Kontinuerlig
Volt / Hz 230 V, 50 Hz
Ampere 1,2 A
Motoreffekt 270 W

ArkkapacitetManuell matningsspringa	9 ark (80 g/m2)
ArkkapacitetAutomatisktmatningsfack	500 ark (80 g/m2)
Driftcykel Kontinuerlig
Körtid efter påslagfrån kall	Kontinuerlig
Volt / Hz 230 V, 50 Hz
Ampere 1,7 A
Motoreffekt 390 W

garanti

Produkt- och komponentgarantin från ACCO Brands Europe (ACCO) avseende defekter i material och utförande gäller vid normalanvändning under en period av 24 månader från ursprungligt inköpsdatum.

Under denna period reparerar eller ersätter vi en defekt produkt eller komponent under följande garantivillkor:

Garantin gäller endast defekter i material och utförande under normal användning, och omfattar inte skador på produkter eller komponenter som uppstår till följd av:

• ändringar, reparationer, modifieringar eller service som utförts av annat än godkänt ACCO-servicecenter.
• olycka, slarv, missbruk eller felaktig användning på grund av underlåtenhet att följa normala användningsprocedurer för en produkt av detta slag.

Alltefter diagnosen och modelltypen ordnar vi antingen med ett servicebesök från en tekniker eller kommer vi överens med dig om retur av produkten till ACCO. ACCO kommer då, enligt eget godtycke och i enlighet med lagen, att antingen

• reparera strimlaren med nya eller renoverade delar, eller
• ersätta strimlaren med en ny eller renoverad strimlare som är likvärdig med den som den ersätter.

Inget i denna garanti medför att ACCO kan avsäga sig ansvar i händelse av dödsfall och personskada till följd av underlåtenhet från ACCO:s sida. Denna garanti erbjuds (under dessa villkor och krav) utöver, och påverkar inte, dina juridiska rättigheter.

Om du stöter på ett tekniskt fel ber vi dig att kontakta ACCO:s kundtjänst (se bakre omslaget)

Tilläggsgaranti

ACCO Brands Europe garanterar att knivbladen på strimlaren är fria från defekter i material och utförande under 20 år från ursprungligt inköpsdatum.

* Notera att knivbladen gradvis slits ner vid rivning av hopfästa ark (häftklammer och gem) – detta omfattas inte av garantin. Auto+ 500X har konstruerats att riva up till 50 kreditkort och 50 cd/dvd-skivor under standardgarantiperioden på två år. Om stora mängder kreditkort eller cd/dvd-skivor rivs, gäller inte den förlängda skärverksgarantin.

Dessa villkor skall i alla avseenden styras av och tolkas enligt engelsk lag, och är underkastade engelska domstolars uteslutande jurisdiktion.

PL
