Auto+ 500X - Skartovač Acco - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma Auto+ 500X Acco ve formátu PDF.
| Druh výrobku | Skartovačka |
| Značka | Acco |
| Model | Auto+ 500X |
| Kapacita automatického podávání | 500 listů (80 g/m²) |
| Kapacita ručního podávání | 10 listů (80 g/m²) |
| Provozní cyklus | Nepřetržitý |
| Elektrické napájení | 230 V / 50 Hz, 1,2 A |
| Výkon motoru | 270 W |
| Technologie proti ucpání | Senzory tloušťky se zelenou/červenou kontrolkou |
| Automatické mazání | Ano, po 15 minutách skartování |
| Zamykání PIN kódem | Ano, 4místný kód |
| Skartování CD/DVD | Ano, přes vyhrazený slot, vždy 1 |
| Skartování bankovních karet | Ano, vždy 1, pomocí ručního slotu |
| Samočisticí nože | Ano, zpětný/dopředný chod po vyprázdnění |
| Automatické bezpečnostní zastavení | Ano, pokud je koš nebo víko otevřeno |
| Vizuální indikátory | Ucpání, otevřený koš/víko, hladina oleje |
| Standardní záruka | 2 roky (24 měsíců) |
| Záruka na nože | 20 let (za podmínek) |
| Včetně příslušenství | Olej (60 ml), nádoba na CD/DVD odpad, háčky na vyjmutí hřebenu |
| Údržba | Čistěte válečky a senzory suchým hadříkem nebo vatovým tamponem |
Často kladené otázky - Auto+ 500X Acco
Dotazy uživatelů ohledně Auto+ 500X Acco
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Skartovač ve formátu PDF zdarma! Najděte svůj návod Auto+ 500X - Acco a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Auto+ 500X značky Acco.

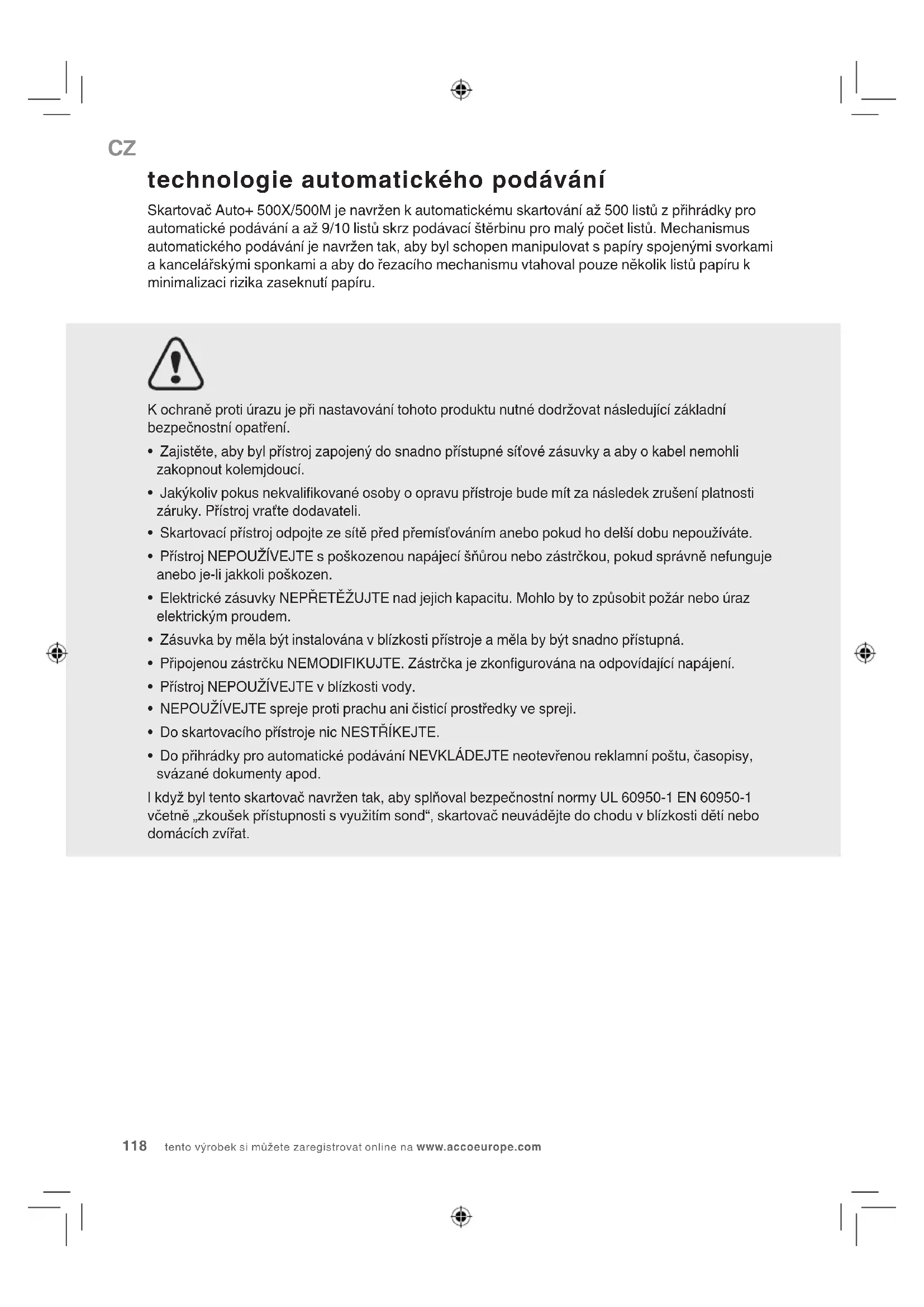

NÁVOD K OBSLUZE Auto+ 500X Acco
technologie automatického podávání
Skartovač Auto+ 500X/500M je navržen k automatickému skartování až 500 listů z přihrádky pro automatické podávání a až 9/10 listů skrz podávací štěrbinu pro malý počet listů. Mechanismus automatického podávání je navržen tak, aby byl schopen manipulovat s papíry spojenými svorkami a kancelářskými sponkami a aby do řezacího mechanismu vtahoval pouze několik listů papíru k minimalizaci rizika zaseknutí papíru.
K ochraně proti úrazu je při nastavování tohoto produktu nutné dodržovat následující základní bezpečnostní opatření.
- Zajistěte, aby byl přístroj zapojený do snadno přístupné síťové zásuvky a aby o kabel nemohli zakopnout kolemjdoucí.
- Jakýkoliv pokus nekvalifikované osoby o opravu přístroje bude mít za následek zrušení platnosti záruky. Přístroj vraťte dodavateli.
- Skartovací přístroj odpojte ze sítě před přemístováním anebo pokud ho delší dobu nepoužíváte.
- Přístroj NEPOUŽÍVEJTE s poškozenou napájecí šňůrou nebo zástrčkou, pokud správně nefunguje anebo je-li jakkoli poškozen.
- Elektrické zásuvky NEPŘETĚŽUJTE nad jejich kapacitu. Mohlo by to způsobit požár nebo úraz elektrickým proudem.
- Zásuvka by měla být instalována v blízkosti přístroje a měla by být snadno přístupná.
- Připojenou zástrčku NEMODIFIKUJTE. Zástrčka je zkonfigurována na odpovídající napájení.
- Přístroj NEPOUŽÍVEJTE v blízkosti vody.
- NEPOUŽÍVEJTE spreje proti prachu ani čisticí prostředky ve spreji.
- Do skartovacího přístroje nic NESTŘÍKEJTE.
- Do přihrádky pro automatické podávání NEVKLÁDEJTE neotevřenou reklamní poštu, časopisy, svázané dokumenty apod.
I když byl tento skartovač navržen tak, aby splňoval bezpečnostní normy UL 60950-1 EN 60950-1 včetně „zkoušek přístupnosti s využitím sond“, skartovač neuvádějte do chodu v blízkosti dětí nebo domácích zvířat.
výstražné symboly
Bezpečnost na prvním místě
Znamená, že byste měli být opatrní, jelikož dlouhé vlasy se mohou zaplést do řezacího mechanismu.
Znamená, abyste dávali pozor na vázanky a jiné volné součásti oděvu, které by se mohly zaplést do řezacího mechanismu.
Znamená, abyste dávali pozor na volné šperky, které by se mohly zaplést do řezacího mechanismu.
Znamená, abyste nesahali do podávací štěrbiny řezacího mechanismu.
Znamená, abyste umístili skartovací přístroj mimo dosah dětí.
Znamená, abyste na přístroj nestříkali spreji.
Listová kapacita štěrbiny pro ruční podávání.
Znamená, že skartovací přístroj může skartovat malé svorky.
Znamená, že skartovací přístroj může skartovat malé kancelářské sponky.
Znamená, abyste nepouživali olejová maziva. Používejte pouze olejové obálky Rexel.
ovládací panel a indikátory
Automatický chod
Nepřetržitý chod vpřed Zpět
Indikátor Jam Free – Upozorňuje uživatele, když se do štěrbiny pro ruční podávání zavádí příliš mnoho papíru (viz část Technologie Jam Free).
Otevřená dvířka pro vkládání / dvířka koše nebo koš plný – Znamená to bud, že:
- jsou otevřená dvířka pro vkládání
- jsou otevřená dvířka koše
- je koš plný
Indikátor blokování – Znamená to, že dvířka pro vkládání papíru jsou zablokovaná (během skartace)
Hladina oleje
Indikátor zaseknutí papíru –
Znamená to, že došlo k zaseknutí papíru v přihrádce pro automatické podávání
Pokud tento symbol bliká, skartovací přístroj se pokouší odstranit zaseknutý papír automaticky.
Pokud tento symbol nepřetržitě svítí červeně, postupujte prosím podle pokynů v části 'Vzácný případ ucpání'.
Probíhá mazání
Blokovací mechanismus dvířek pro vkládání – tlačítka pro zadání PIN kódu: K zablokování dvířek pro vkládání během skartace zadejte čtyřmístný kód
CZ
skartovací schopnosti přístroje Auto+ 500X/500M
Přístroj Auto+ 500X/500M JE SCHOPEN skartovat následující:
• 500 listů
- Papíry sešité sešívačkou, do 25 mm od rohu
• Svorky 26/6 a 24/6 nebo menší
- Papíry malých rozměrů zavedené do středu
• 500 listů
- Papíry spojené kancelářskými sponkami, do 25 mm od rohu (500X vkládání štěrbinou pro ruční podávání)
- Malé/střední (max. tloušťka drátku = 0,9 mm) kancelářské sponky
- Papíry >80/100 g/m² (vkládání štěrbinou pro ruční podávání)
- Papír formátu A3 složený na polovinu - max. 2 listy
- 500 listů papíru s tiskem na jedné straně
- Papír 80g/m²
-A4-210mm×297mm
- A5 - 148 mm x 210 mm
- Jeden list A3, složený na polovinu na velikost A4
Přístroj Auto+ 500X/500M JE SCHOPEN skartovat následující (vkládání štěrbinou pro ruční podávání):
Silný papír nebo karton
Více složených papírů (např. listy A3 složené na polovinu)
Neotevřená pošta
Lesklý papír nebo papír potištěný po obou stranách
Přístroj Auto+ 500X/500M NENÍ SCHOPEN skartovat následující:
Velké svorky. Zkontrolujte, zda délka ramena svorky nepřesahuje 6 mm.
Velké kancelářské sponky. Zkontrolujte, zda délka kancelářské sponky nepřesahuje 32 mm.
Plastové listy, laminované dokumenty, plastové složky
Spony Bulldog
Svázané dokumenty
Lepicí štítky
Časopisy nebo jiné dokumenty svázané více sponkami nebo svorkami
1. počáteční nastavení
Skartovací přístroj je navržen k automatickému mazání řezacího mechanismu dle potřeby, aby výrobek nepřetržitě podával maximální výkon a byla prodloužena jeho životnost. Před prvním spuštěním skartovacího přístroje laskavě postupujte podle provozních pokynů. Tato 60ml lahvička oleje* poskytuje dostatečné množství k tomu, aby se mohl skartovací přístroj poprvé spustit a pracoval nepřetržitě přibližně jednu hodinu, než bude nádržku potřeba opět naplnit. Když se rozsvítí indikátor 'Olejová náplň' ( ), otevřete víčko olejové nádržky a znovu naplňte olejovou nádržku z láhve se standardním olejem pro skartovací přístroje Rexel (1760049)*. Automatické mazání ( ) trvá přibližně dvě sekundy a během této doby uslyšíte distribuční čerpadlo. Automatické mazání probíhá po 15 minutách skartace.
bezpečnostní funkce vytaženého koše nebo otevřených dvířek pro vkládání
Pokud se koš uvolní nebo dvířka pro vkládání se otevřou během skartování, z bezpečnostních důvodů se skartovač zastaví a rozsvítí se indikátor (7).
technologie jam free ve štěrbině pro ruční podávání
Čidla ve vstupní štěrbině měří tloušťku papíru podávaného ke skartování. Schopnost či neschopnost rozřezání je zobrazena rozsvícením zeleného nebo červeného světla. Zelené světlo znamená, že počet podávaných listů je v rozmezí kapacity skartovacího přístroje a přístroj je rozřeže. Červené světlo znamená, že jste do štěrbiny podali příliš mnoho listů a musíte je odebrat, jinak se přístroj nespustí.
Vzhledem k tomu, že nemůžete skartovat více listů, než na kolik je přístroj dimenzovaný, nedojde k ucpání papíru.
Tím se vyhnete ztrátě času, nutného k odstranění ucpaného papíru zpětným chodem, i nepořádku, který tím vznikne.
vzácný případ ucpání
1 Dojde-li ve vzácném případě k ucpání skartovacího přístroje, Auto+ 500X/500M přeruší skartování a ikona ucpání bude blikat oranžově.
2 Skartovací přístroj bude rozsvěcovat tlačitko nepřetržitého chodu vpřed k uvolnění zaseknutí (▶▶) a tlačitko zpětného chodu (◀◀) v pořadí nutném k odstranění ucpání.
3 Pokud se vám nepodaří ucpání odstranit tímto způsobem, ikona ucpání se rozsvítí červeně (8v). V tomto okamžiku otevřete přihrádku pro automatické podávání, abyste zaseknutý papír odstranili.
automatické uvolnění zaseknutí
Dojde-li ve vzácném případě k ucpání skartovacího přístroje, přístroj Auto+ 500X/500M automaticky uvede řezací mechanismus třikrát do zpětného chodu a chodu vpřed k odstranění ucpání. Během této operace bude blikat indikátor zaseknutí papíru (8V).
CZ
2. provoz
1 Po vybalení skartovacího přístroje vytáhněte opěrný rám sáčku a vysuňte zásobník na úlomky CD, který je umístěn na vrcholu rámu. Zásobník uložte na přístroji podle obrázku a použijte ho při skartaci CD/DVD.
2 Zvedněte dvířka pro vkládání a otevřete klapku olejové nádržky.
3 Otevřete víčko olejové nádržky a naplňte olejovou nádržku olejem z dodané 60ml lahvičky. Zavřete víčko.
4 Zapojte skartovací přístroj do síťové zásuvky.
5 Zkontrolujte, zda je spínač na zadní straně přístroje přepnut do polohy 'ON' (ZAPNUTO).
6 Stiskněte a držte automatický spouštěč ( ⏻ ) na 5 sekund, aby se spustilo čerpadlo a naplnil systém. Operaci je třeba provést pouze při prvním použití výrobku.
7 K naplnění skartovače jednoduše zvedněte rukojeť dvířek k otevření dvířek a vložte dokumenty. V případě potřeby můžete dvířka otevřít dále až na 90° pro snadnější přístup. Do přihrádky automatického podávání vložte až 500 listů najednou.
Nevkládejte listy nad MAX úroveň, mohlo by dojít k poškození skartovače.
8 Skartovač začne skartovací cyklus automaticky POUZE po zavření dvířek pro vkládání.
Pokud je po prvním pokusu v přihrádce pro automatické podávání stále papír, otevřete a zavřete dvířka pro vkládání papíru podruhé.
Upozornění: Je li třeba, můžete nyní dvířka pro vkládání zablokovat zadáním čtyřmístného kódu (viz část Zablokování dvířek pro vkládání papíru níže).
9 Máte-li ke skartování max. 9/10 listů, můžete použít štěrbinu pro ruční vkládání za předpokladu, že přihrádka automatického podávání je prázdná.
10 Vložte papír určený ke skartaci do štěrbiny pro ruční podávání. Skartovací přístroj zjistí papír a automaticky se spustí.
11 Necháte-li skartovací přístroj v automatickém chodu déle než 2 minuty bez provozu, přístroj automaticky přejde do pohotovostního režimu, aby ušetřil energii.
12 Skartovací přístroj se automaticky 'vzbudí' z klidového režimu, když do podávací štěrbiny vložíte papír anebo otevřete dvířka pro podávání. Stisknout automatický spouštěč (☐) nemusíte.
3. zpětný chod
1 Chcete-li při skartaci dokumentu obrátit směr řezání, můžete použít tlačítko zpětného chodu (◀◀), jímž je přístroj vybaven.
2 Vytáhněte papír ven ve zpětném směru a poté vypněte skartovací přístroj spínačem na jeho zadní straně. Vyjměte papír ze štěrbiny pro ruční podávání (pokud ji používáte) anebo otevřete dvířka pro vkládání, vytáhněte zbývající stoh papíru a poté vytáhněte zaseknutý papír z řezacího mechanismu.
3 Skartaci opět zahajte zapnutím skartovacího přístroje spínačem na zadní straně a stisknutím automatického spouštěče ( ⏻ ).
4. blokovací mechanismus dvířek pro vkládání
Pro zvýšení zabezpečení lze dvířka pro vkládání papíru zablokovat během skartování důvěrných materiálů.
Jak zablokovat skartovací přístroj:
1 Vložte dokumenty do zásobníku. Zavřete dvířka pro vkládání papíru.
2 Stiskněte 4 libovolné znaky. ZAPAMATUJTE SI SVŮJ KÓD!
Skartovací přístroj se automaticky odblokuje, když:
- znovu zadáte čtyřmístný kód
- skončí skartování.
- je skartovací přístroj v nečinnosti 30 minut (ale dokumenty zůstávají v přihrádce pro automatické podávání)
5. skartování CD/DVD
Ke sběru úlomků ze skartovaných CD/DVD je určena samostatná přihrádka na úlomky CD/DVD. Zajistěte, aby byl před skartací správně umístěn na standardním opěrném rámu sáčků.
1 Zvedněte dvířek pro vkládání.
2 CD/DVD vždy vkládejte do štěrbiny pro CD/DVD. Skartujte vždy pouze jedno CD/DVD.
3 Zavřete dvířka pro vkládání.
4 Vyprázdnešte prihrádku na úlomky CD/DVD po 8 CD/DVD, abyste předešli vysypání do odpadního koše na skartovaný papír.
5 Před skartací papíru sundejte zásobník na úlomky CD/DVD a uložte jej na stranu skartovacího přístroje podle obrázku.
6. skartování kreditních karet
Přístroj Auto+ 500X/500M může skartovat kreditní karty. Stiskněte automatický spouštěč na přístroji a poté:
1 Zvedněte dvířka pro vkládání papíru.
2 Vložte kreditní kartu do válečků. Skartujte vždy pouze jednu kreditní kartu.
3 Zavřete dvířka pro vkládání papíru.
Firma Rexel vybízí zákazníky, aby skartovaný papír recyklovali.
Laskavě pamatujte, že skartovaný papír nelze recyklovat, pokud je smíchán s úlomky kreditních karet. Pro recyklaci laskavě oddělte skartovaný papír a kreditní karty.
7. plný koš
Skartovač nebude pracovat s plným odpadním košem a rozsvítí se symbol plného koše (☑). Musíte vyprázdnit koš.
- Otevřete dvířka a vysuňte opěrný rám sáčků ven.
- Opatrně vytáhněte sáček z rámu.
CZ
samočinné čištění řezacích nožů
Po vyprázdnění a zasunutí odpadního koše zpět bude skartovač pracovat 4 sekundy ve zpětném chodu, zastaví se na 2 sekundy, a poté pracuje 4 sekundy v chodu vpřed, aby se z řezacího mechanismu odstranil zbývající papír. Tento jedinečný samočisticí mechanismus je dodatečnou protiucpávací technologií firmy Rexel.
8. háčky k odstranění vázacího hřbetu
Poznámka – Používejte pouze u standardních vázacích hřbetů
1 Otevřete dvířka koše.
2 Vložte dokument na háčky k odstranění hřbetu.
3 Zatažením za dokument dolů odstraňte hřbet.
9. údržba
Válečky na mechanismu automatického podávání se během času mohou znečistit. Otřete je prosím suchým hadříkem k zachování maximálního výkonu výrobku.
Infračervené čidlo automatického spuštění umístěné ve štěrbině pro podávání papíru může být občas zanesené prachem z papíru, což je přičinou chodu skartovacího přístroje, i když do něj není vložený papír. Vypněte skartovací přístroj spínačem na zadní straně a opatrně čidlo vyčistěte vatovou tyčinkou.
servis
Doporučujeme, aby servis těchto přístrojů prováděl každých 6-12 měsíců servisní technik Rexel – kontaktní informace vašeho místního servisního střediska najdete na zadní straně této příručky.
doplňky skartovacího přístroje
Papírové sáčky k recyklaci skartovaného papíru doporučujeme používat u všech modelů.
| Doplněk Díl č. Počet ks | v balení | |
| Sáček pro recyklaci | 1765030EU | 50 |
| Plastové sáčky | 40060 | 100 |
| Lahvička s olejovou náplní* | 1760049 | 8 |
technické údaje
Rexel Auto+ 500X Rexel Auto+ 500M
| Listová kapacitaŠtěrbina pro ručnípodávání | 10 listů (80g/m2) |
| Listová kapacitaPřihrádka proautomatické podávání | 500 listů (80g/m2) |
| Provozní cyklus Nepřetržitý | |
| Doba provozu ze studenado ochlazování | Nepřetržitý |
| Napětí / Kmitočet 230 V, 50 Hz | |
| Proud 1,2 A | |
| Výkon motoru 270 W |
| Listová kapacitaŠtěrbina pro ručnípodávání | 9 listů (80g/m2) |
| Listová kapacitaPřihrádka proautomatické podávání | 500 listů (80g/m2) |
| Provozní cyklus Nepřetržitý | |
| Doba provozu ze studenado ochlazování | Nepřetržitý |
| Napětí / Kmitočet 230 V, 50 Hz | |
| Proud 1,7 A | |
| Výkon motoru 390 W |
záruka
Firma ACCO Brands Europe (ACCO) poskytuje v případě závady materiálu nebo řemeslného zpracování záruku na své výrobky a jejich součásti při běžném používání po dobu 24 měsíců
ode dne nákupu.
Během této doby vadný přístroj nebo jeho součást bezplatně opravíme nebo vyměníme v případě dodržení následujících záručních podmínek:
Tato záruka se vztahuje pouze na závady materiálu a řemeslného zpracování při běžném používání a nevztahuje se na poškození výrobku nebo jeho součástí, jež vyplývá ze:
- změny, opravy, modifikace či servisu provedeného jinou osobou než je pracovník servisního střediska autorizovaného firmou ACCO,
- nehody, nedbalosti, zneužití či nesprávného použití v důsledku nedodržení běžných provozních postupů pro výrobek tohoto typu.
V závislosti na zjištěné závadě a modelovém typu zajistíme bud' návštěvu servisního technika nebo s Vámi dohodneme vrácení produktu firmě ACCO. Firma ACCO na základě svého rozhodnutí a v souladu se zákonem bud'
- opraví skartovací přístroj s využitím nových nebo repasovaných dílů nebo
- vymění skartovací přístroj za nový nebo repasovaný skartovací přístroj, který je ekvivalentem vyměňovaného skartovacího přístroje.
Nic v této záruce nezbavuje firmu ACCO odpovědnosti za úmrtí a osobní zranění způsobené nedbalostí firmy ACCO. Tato záruka (podléhající těmto podmínkám a náležitostem) se předkládá jako dodatek k Vašim zákonným právům, které nijak neovlivňuje.
Setkáte-li se s technickou závadou, obraťte se prosím na zákaznickou podporu helpdesk firmy ACCO (viz zadní stránka obálky).
Dodatečná záruka
Firma ACCO Brands Europe zaručuje, že se u řezacích nožů nevyskytnou závady materiálu a řemeslného zpracování po dobu 20 let ode dne nákupu původním zákazníkem.
* Upozorňujeme, že řezací nože se budou postupně opotřebovávat skartováním sepnutých listů (pomocí svorek a kancelářských sponek) – na to se záruka nevztahuje. Přístroj Auto+ 500X je navržen ke skartování až 50 kreditních karet a 50 CD/DVD během 2 let standardní záruky. Skartování nadměrného počtu kreditních karet nebo CD/DVD bude mít za následek zrušení platnosti rozšířené záruky na řezací nože.
Tyto podmínky se budou ve všech směrech řídit a vykládat v souladu s anglickými zákony a podléhají výlučné pravomoci anglických soudů.
