| Tipo de producto | Caja de ordenador (unidad central) formato Torre |
| Marca | Be Quiet! |
| Modelo | Dark Base 900 |
| Dimensiones (An x Al x Pr) | 242,7 x 585,5 x 577,2 mm |
| Peso | Aproximadamente 15 kg (estimación) |
| Materiales | Acero SECC 0,8-1 mm, aluminio 0,8 mm, plástico ABS, vidrio templado 4 mm (versión Pro) |
| Formatos de placa base compatibles | E-ATX, XL-ATX, ATX, MATX, Mini-ITX |
| Conectividad frontal | 2 x USB 3.0, 2 x USB 2.0, 2 x Jack 3,5 mm (audio/micro) |
| Rehobús integrado | 3 x 4-pin + 3 x 3-pin (controlador manual 5V-12V); versión Pro: 4 x 4-pin + 4 x 3-pin + hub PWM |
| Altura máxima del disipador de CPU | 185 mm |
| Longitud máxima de la tarjeta gráfica | 325 mm (con jaulas HDD) / 470 mm (sin jaulas) |
| Longitud máxima de la fuente de alimentación | 150 - 284 mm |
| Ranuras PCI | 8 |
| Bahías de almacenamiento | 2 x 5,25", 7 x 3,5", 1 + 14 x 2,5" |
| Ventiladores incluidos | Frontal: 2 x SilentWings® 3 140 mm / 1000 RPM; Trasero: 1 x SilentWings® 3 140 mm / 1000 RPM |
| Ubicaciones adicionales para ventiladores | Frontal: 1 x 140 mm (sin jaula 5,25"); Superior: 3 x 140 / 4 x 120 / 1 x 180; Base: 1 x 120 / 2 x 140 |
| Soporte para radiadores de refrigeración líquida | 120, 140, 180, 240, 280, 360, 420 mm |
| Funciones adicionales | Marco para panel lateral de 2 niveles; versión Pro: 2 tiras LED RGB multicolores + cargador por inducción Qi |
| Garantía del fabricante | 3 años |
| Mantenimiento y limpieza | Limpiar regularmente los filtros de polvo y el interior con un paño suave o aire comprimido. Evitar la humedad. |
| Seguridad | Desconectar el dispositivo antes de cualquier intervención. Utilizar componentes compatibles. No modificar el chasis (anula la garantía). |
| Piezas de repuesto y reparabilidad | Las piezas de repuesto (ventiladores, filtros, tornillos) se pueden solicitar a través del servicio postventa de Be Quiet!. |
| Información general | Manual disponible en varios idiomas. Atención al cliente: 0800 469 209, service@be-quiet.fr, bequiet.com |
Preguntas frecuentes - Dark Base 900 Be Quiet!
Preguntas de los usuarios sobre Dark Base 900 Be Quiet!
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Unite Centrale en formato PDF gratis! Encuentra tus instrucciones Dark Base 900 - Be Quiet! y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Dark Base 900 de la marca Be Quiet!.
MANUAL DE USUARIO Dark Base 900 Be Quiet!
Gracias por elegir nuestro Dark Base. Le rogamos que lea la informacion de este manual y siga atentamente las instrucciones antes de la instalacion. Si tieneequalquier preguntapongase encontacto con{nuestro service de atencion al cliente. La informacion de contacto se indica en la section «Informacion del fabricante»
Garantía
- El fabricante proportionsa una garantia de cinco años para consumidor (solo en caso de requisión de be quiet! en un distribuidor autorizzato).
- Para solicitarrialquier serviceo asociado a la garantia es necessario presentar el ticket de compra original.
- Cualquier Manipulacion o modificacion技术水平, o qualquier daño producido al aplicar fuerza cancelará la garantía.
- Puede leer los terminos completeness y las conditiones de la garantía en la sección «Condiciones de servicios y garantía» de nuestro situ web bequiet.com.
Tambien se aplican nuestros terminos generales y las conditiones de trabajo. Si desea más informacion, suepe encontrarla en linea en bequiet.com.
Información del fabricante
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Alemania
En Alemania, pode ponerse en contacto con el service de asistencia llamando a nuestra linea directa gratuite a de lunes a viernes y de 09:00 a 17:30 (UTC+1).
Tel.: +49 40-7367686-44; Fax.: +49 40-7367686-69
Correo electrónico: service@bequiet.com
Pagina web: bequiet.com
Copyright
- Se prohíbe la reproducción, divulgación, publicación o almacenimiento del contenido completo o parcial de este documento sin la autorización previa por escrito de Listan.
- be quiet! es unamarca comercial registrada propietad de Listan GmbH & Co. KG. Otros nombres de productos y de entreprises Mentionados en este documento peuvent ser marcas o marcas commerciales propietad de sus respectivos propietarios.
- De(acuerdo con la politica de laEmpresa, todos los productos Listan son objeto de desarrollo permanente. Listan se reserva el derechoo a realizar Cambios y mejoras en cualquier producto descripto en este documento sin previo aviso.
- Listan no se hace responsable bajo ninguna circunstancia de la perdida de datos o ingresos oQUALquier other dano específico, accidental, directo o indirecto, producido de qualquier forma.
- El contenido de este documento representa la version actual en el momento de su redacción. Listan no acepta ninguna responsabilidad, ya sea expresa o implicita, por la corrección o integridad del contentido de este documento, incluyendo, pero no limitándose a la garantía implicita de idoneidad y commercial para un proposto particular, a menos que las leyes o regulaciones aplicables estipulen esta responsabilidad.
Listan se reserva el derecho a realizar转型发展 o retiring la Documentacion sin ninguno tipo de avis previo.

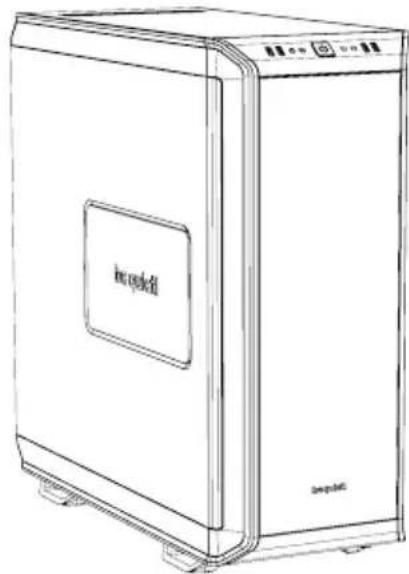

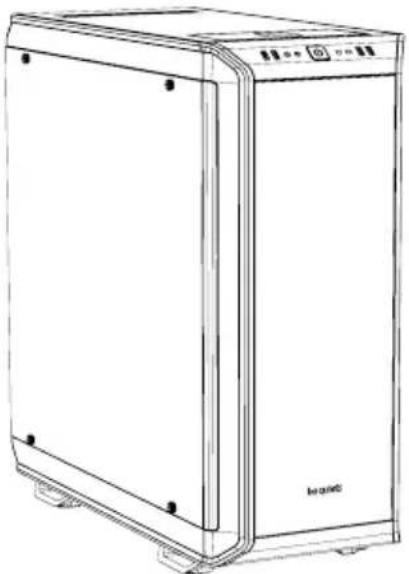

2. ESPECIFICACIONES
DARKBASEPRO900DARKBASE900
| Dimensiones (anch. x alt. x prof. en mm) | 242,7 x 585,5 x 577,2 |
| Tipo deestructura Torre Super | Midi |
| Material 0,8mm - 1mm SECC, | 0,8mm de aluminio, Plástico ABS, Dark Base Pro 900: 4mm tempered glas |
| Compatibility deplaça base | E-ATX, XL-ATX, ATX, MATX, Mini-ITX |
| Puertos E/S frontales 2 x USB | 3.0, 2 x USB 2.0, clavijas para audio HD |
| Controlador de velocidad del ventilador | Dark Base 900: 3x4 pines, 3x3 pines, Controlador: manual de 5V-12V Dark Base Pro 900: 4x4 pines, 4x3 pines, Controlador: manual de 5V-12V / distribuidor PWM |
| Altura del modulo Refrigerador (mm) | 185 |
| Longitud de la tarjeta gráfica (mm) | 325 / 470 (sin bandejas para dispositivos HDD) |
| Longitud del modulo PSU (mm) | 150 - 284 |
| Ranuras PCI 8 | |
| Receptacleulo de 5,25” 2 | |
| Receptacleulo de 3,5” 7 | |
| Receptacleulo de 2,5” 1 + 14 | |
| Ventilador refrigerador (mm)/(rpm) | Parte frontal: 2 x SilentWings® 3 140 / 1000, Parte trasera: SilentWings® 3 140 / 1000 |
| Ventilador de refrigeración optional (mm) | Parte frontal: 1 x 140 (sin caja para dispositivos ODD, soporte para ventilador incluido), Parte superior: 3x 140 / 4 x 120 / 1x 180, Base: 1x 120 / 2x 140 |
| Soporte para radiador (mm) | 120, 140, 180, 240 (2x 120), 280 (2x 140), 360 (3x 120), 420 (3x 140) |
| Caracteristicas adiconiales Dark Base 900: Placa del panel lateral de dos niveles Dark Base Pro 900: 2x tiras LED multi-color RGB, cargador Qi | |
3. CONTENIDO
| Imagen Nombre del componente Cántidad Propósito | ||
| Soporte LCS 1 | Punto de montaje para bombas de agua o similares | |
| Soporte para ventilador superior 1 | Tercer ventilador en el soporte para chassis frontal | |
| Tornillos de 6x32 para dispositivos HDD | 28 Soporte | para ranuras HDD |
| Tornillos M3 8 Soporte para dispositos | vos de SSD | |
| Tornillos de 6x32 14 Para placar base | ||
| Distanciador de 14,4 mm | 3 | Soporte E-ATX |
| Tornillos de mariposa M3 | 8 Soporte | para dispositivos ODD |
| Brida para cables | 6 | Organización del cableado |
| Ojal de goma para panel HDD | 1 Organización del cableado | |
| Tira de LEDs (sólo para version Pro) | 2 | Illuminación |

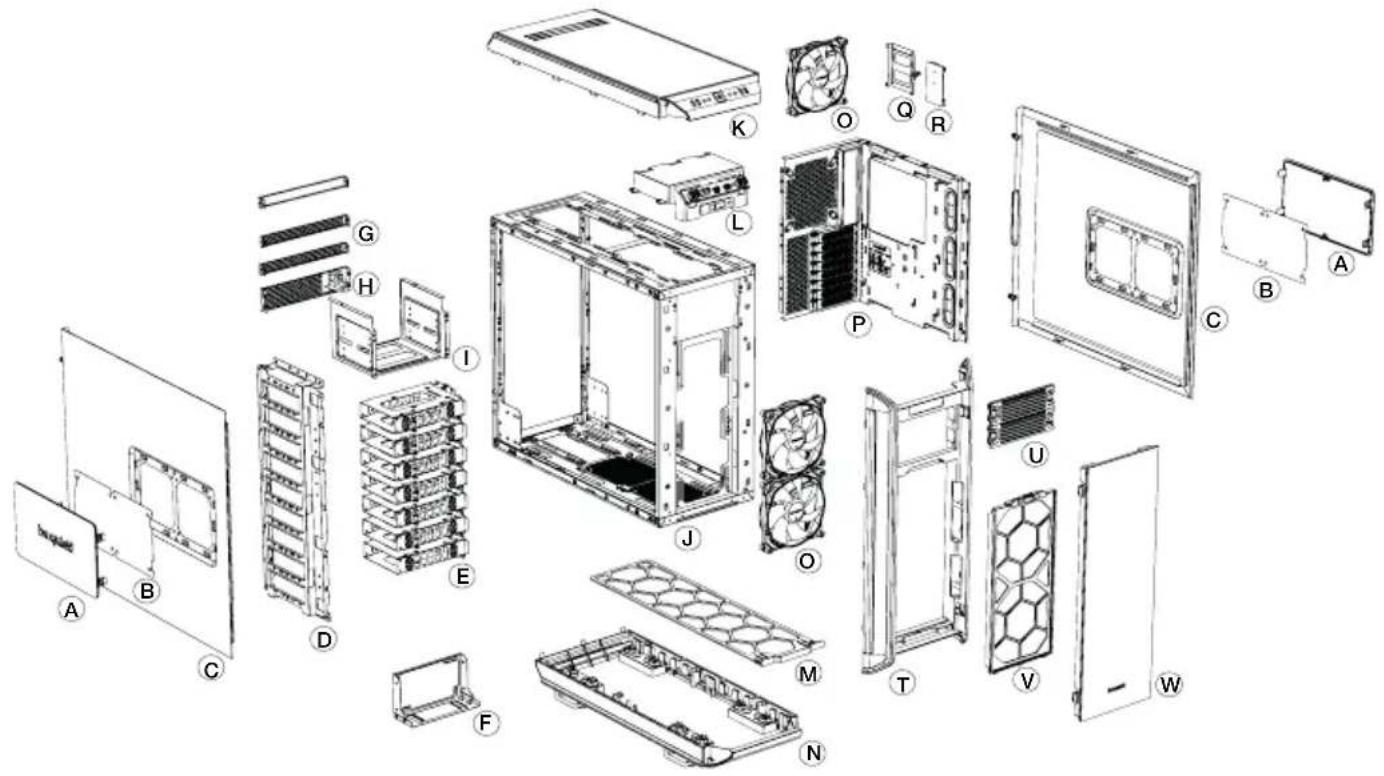

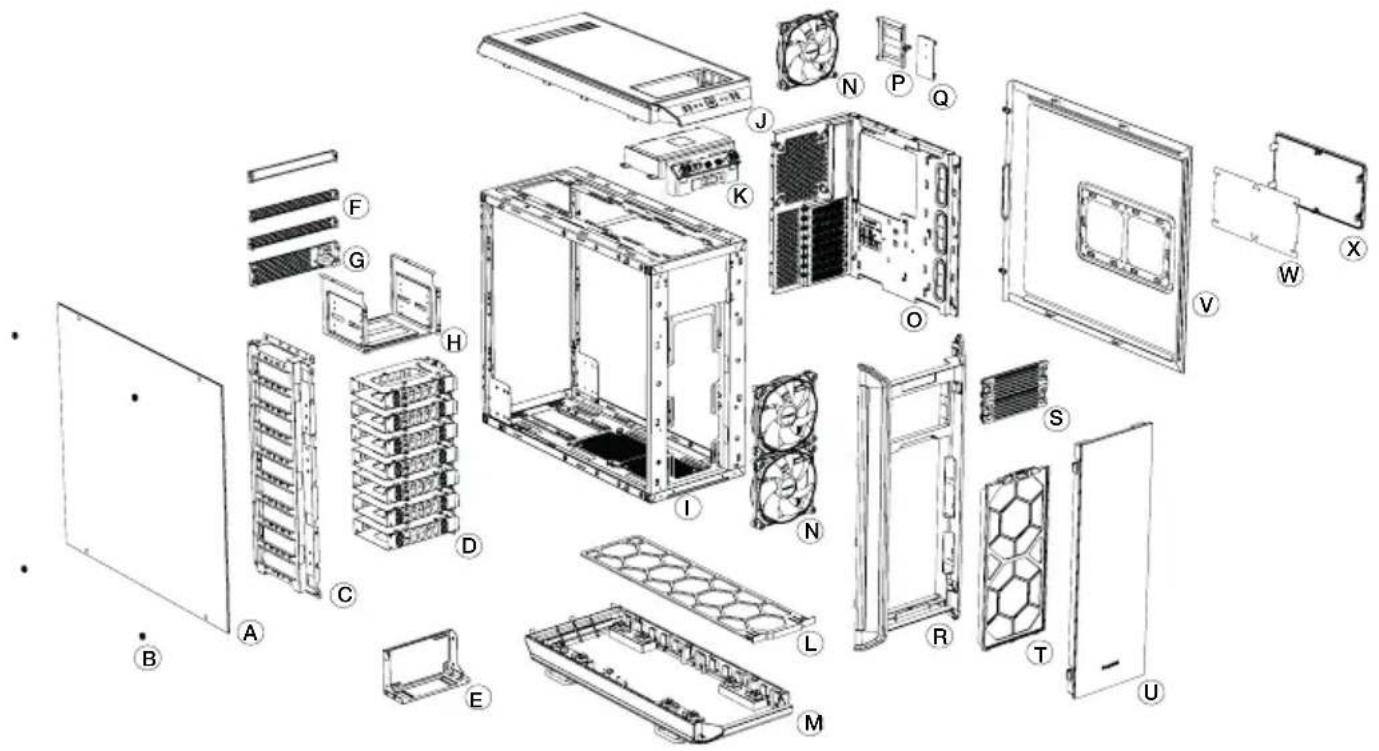

4. VISTA EN EXPLOSION Y COMPONENTES
DARKBASEPRO900
| A P | Placa de vidrio del panel lateral M Tapa externa de la base | ||
| B | Tornillos de montaje | N | Ventilador SilentWings® 3 |
| C Panel para dispositivos HDD O Bandeja M/B | |||
| D Ranuras HDD P Soporte para dispositivos SSD | |||
| E Soporte para;módulo PSU Q Placa del controlador de velocidad del ventilador | |||
| F Soportes del panel trasero R Panel frontal除外 | |||
| G Soporte para el adaptador de corriente S Tapas para ranuras ODD | |||
| H Caja para dispositivos ODD T Filtro de aire frontal | |||
| I Cuerpo del chassis | U | Puerta del panel frontal | |
| J Tapa externa superior | V | Panel lateral | |
| K Soporte frontal E/S W Filtro del panel lateral | |||
| L Filtró de aire de base X Placa del panel lateral | |||
| A P | ACA del panel lateral M Filtro de aire de base | ||
| B F | Iltró del panel lateral N Tapa externa de la base | ||
| C P | Panel lateral O Ventilador SilentWings | ® 3 | |
| D P | Panel para dispositivos HDD P Bandeja M/B | ||
| E | Ranuras para dispositivos HDD | Q | Soporte para dispositivos SSD |
| F S | Soporte para;módulo PSU R Placa del controlador de velocidad del ventilador | ||
| G S | Soportes del panel trasero T Panel frontal除外 | ||
| H S | Soporte para el adaptor de corriente U Tapas para ranuras ODD | ||
| I | Caja para dispositivos ODD | V | Filtro de aire frontal |
| J | Cuerpo del chassis | W | Puerta del panel frontal |
| K T | Tapa externa superior | ||
| L S | Soporte frontal E/S |

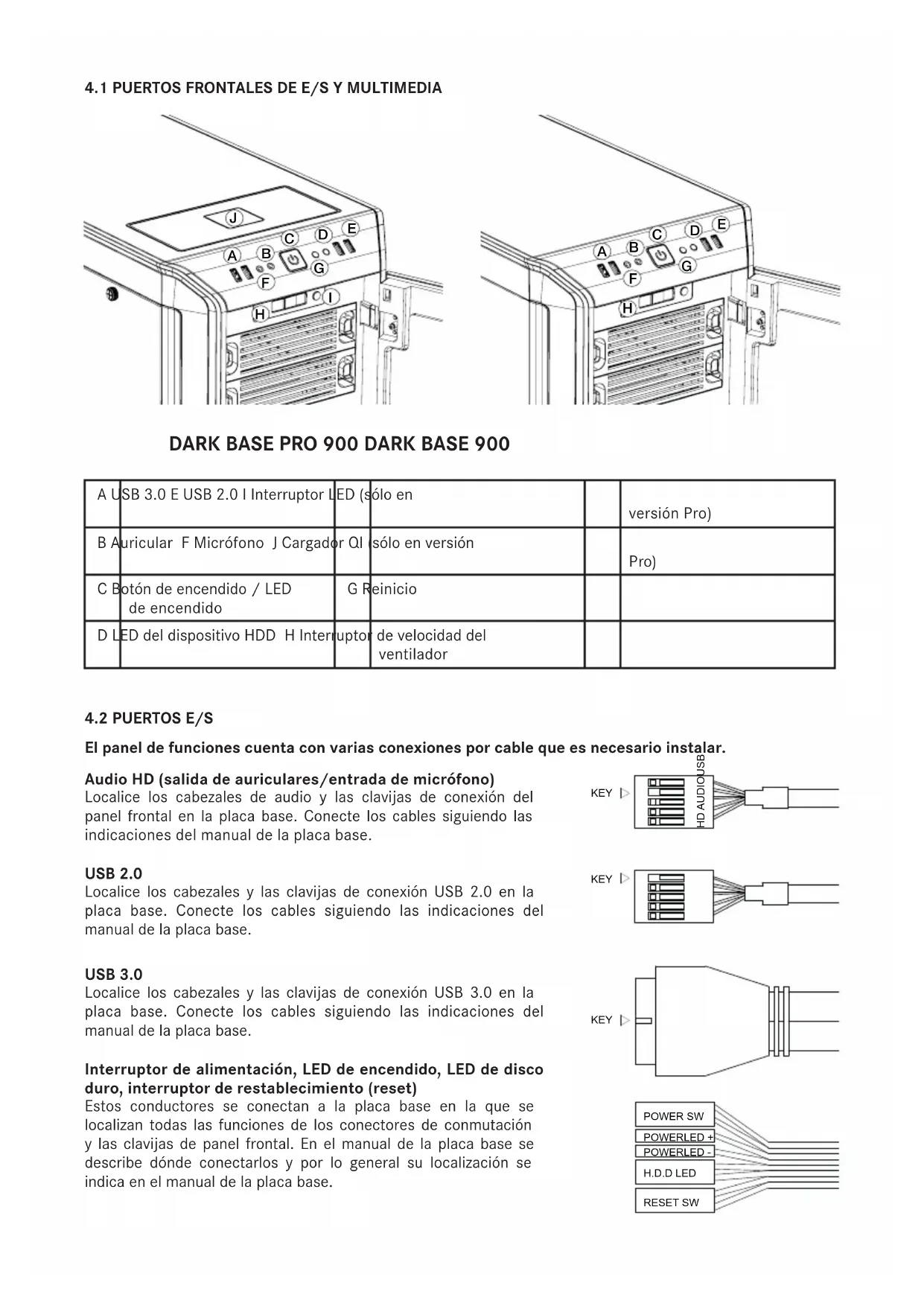

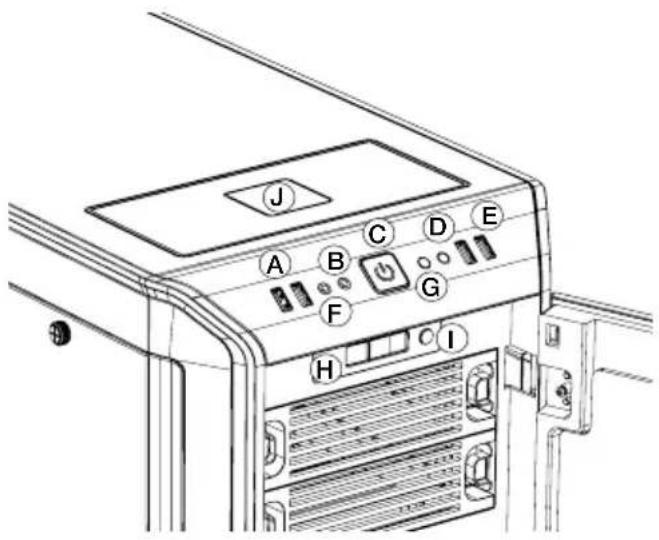

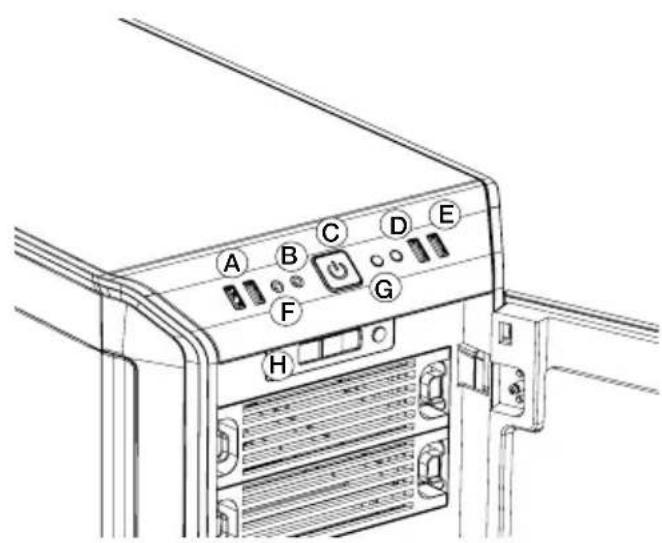

4.1 PUERTOS FRONTALES DE E/S Y MULTIMEDIA
DARKBASEPRO900DARKBASE900
| A U | USB 3.0 E USB 2.0 I Interruptor LED (sólo en version Pro) | LED (sólo en version Pro) |
| B A | uricular F Micrófono J Cargador QI (sólo en version Pro) | G Reinicio |
| C B | Botón de encendido / LED de encendido | G Reinicio |
| D LED del dispositivo HDD H Interceptor de velocidad del ventilador |
4.2 PUERTOSE/S
El panel de functions cuenta con varias conexiones por cable que es requisite instalar.
Audio HD (salida de auriculares/entrada de micrófono)
Localice los cabezales de audio y las clavijas de conexión del panel frontal en la placā base. Conecte los cables suguiendo las indicaciones del manual de la placā base.
USB 2.0
Localice los cabezales y las clavijas de connexion USB 2.0 en la placac base. Conecte los cables siguiendo lasindicaciones del manual de la placac base.
USB 3.0
Localice los cabezales y las clavijas de connexion USB 3.0 en la placal base. Conecte los cables siguiendo lasindicaciones del manual de la placal base.

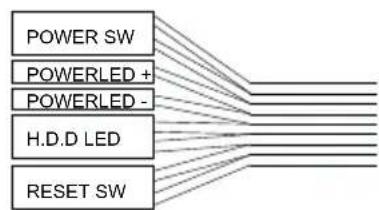

Interruptor de alimentacion, LED de encendido, LED de disco duro, interruptor de restablecimiento (reset)
Estos conductores se conectan a la placa base en la que se localizan todas las functions de los connectores de commutacion y las clavijas de panel frontal. En el manual de la placa base se describe sobre conectarlos y por lo general su localizacion se indica en el manual de la placa base.

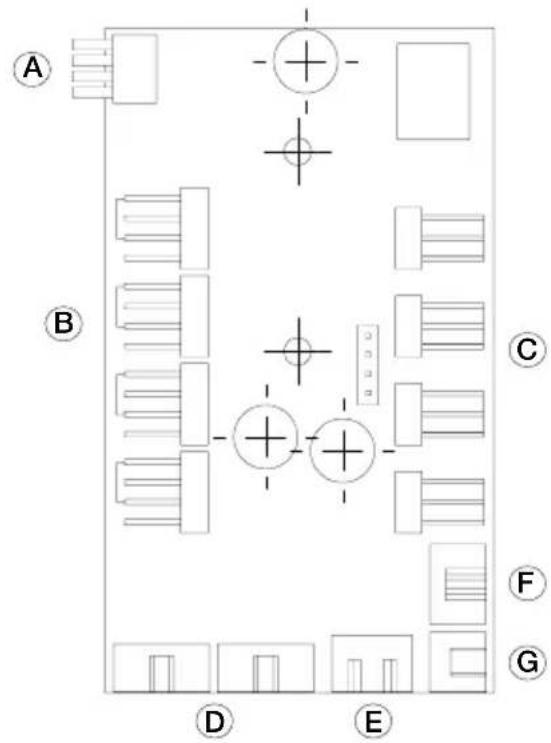

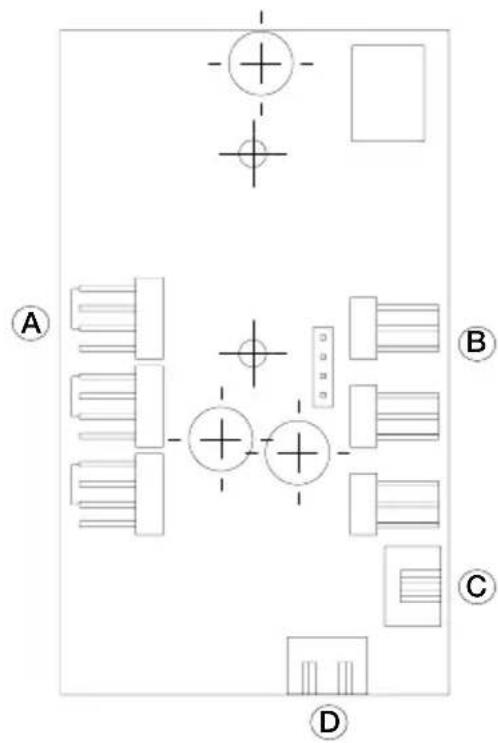

4.3 PUERTOS / PANEL PCB
DARKBASEPRO900
DARKBASE900
| A C | Conector de ventilador a plac base de 4 pines PWM to M/B |
| B | Conector de ventilador de 4 pines PWM |
| C | Conector de ventilador de 3 pines |
| D | Conector de la tira de LEDs D Connector Power (SATA) |
| E | Connector Power (SATA) |
| F | Connector del regulator de la velocidad del ventilador |
| G | Connector de alimentación del cargador QI |
| A | Conector PWM de 4 pines |
| B | Conector de ventilador de 3 pines |
| C | Conector del regulator de la velocidad del ventilador |

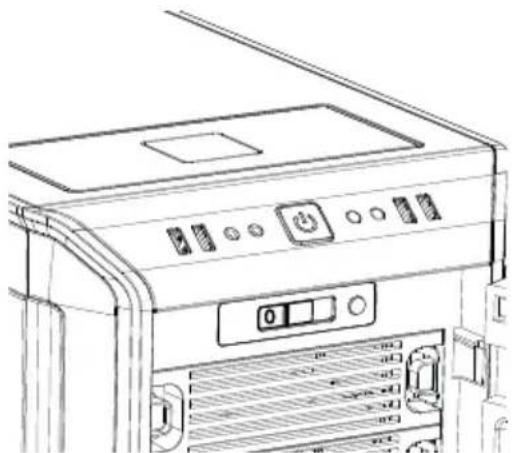

4.4 UTILIZACION DEL CONTROLADOR DEL VENTILADOR
El controlador del ventilador pueda funciona en dosodos.
- Modo automatico.
En este caso, se usa la seals del PWM de la plac base y es possible usar la plac base paraaabstar automatamente la velocidad de todos los ventiladores connectados (PWM y 3 pines).En este modo, el interruptor deslizante del controlador del ventilador debeaabstarse en la primera posicion, "0", en el extremo izquierdo.
- Control manual.
Cuando el interruptor deslizante del controlador del ventilador se desplaza desdelaprimera posicion, ^ 州 ,hacia la derecha la senal
del PWM se desactiva y es posible regular la velocidad del ventilador manualmente.Si, a continuacion, el interruptor deslizante se vuela a situar en la prima posicion, "0",la seals del PWM recupera automatamente el control de los ventiladores.
El control PWM automatico de los ventiladores requiere la connexion del cable "A" del panel PCB (4.3) al conector PWM de su placar base. Si se carece de esta connexion, la velocidad de los ventiladores conectados solo se pueda regular manualmente.
DARKBASE900
En este caso no se dispone de regulacion automatica!La velocidad de todos los ventiladores (PWM y 3 pines) connectados al panel PCB (4.3) se regula manualmente mediante el interruptor deslizante.
4.5 INSTALLACION Y UTILIZATION DEL LED
El dispositivo de iluminación LED suministrado se pueda situar e instalar en cualquier lugar de la carcaja, en función de la configuración del sistema, utilizingas las tiras adhesivas que incluyen. Para recibir alimentación, las lámparas deben estar connectadas al conductor "D" del panel PCB (4.3). El interruptor "I" permite encender y apagar las luces, asi como selectionar el color de la iluminación (rojo, verde, azul, blanco y naranja).

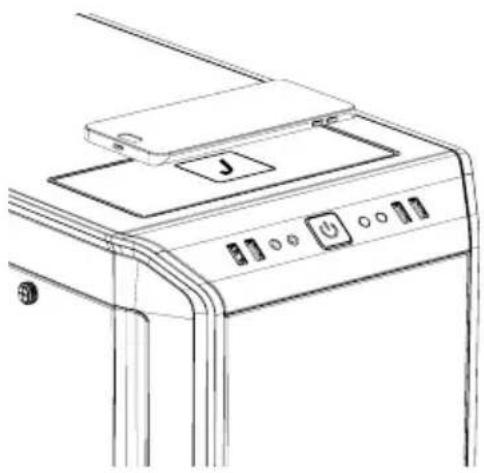

4.6 UTILIZACION DEL CARGADOR QI
El cargador Qi que se incluye preinstalado con el Dark Base PRO 900 permite la energia sin cables de cualquier dispositivo externo compatible con el estándar Qi. Si el dispositivo (telefonó inteligente) está equipado con esta función, se pueda cerrar sin colocunar cable, simplemente colocándolo sobre la placar marcada con una "J" en el Dark Base Pro 900.
Una postalacuisticaindicaraleinicio delprocesodecargaal colocare eldispositivo sobreelcargador.
Al hacerlo, asegúrese de situar el dispositivo cuidadosamente en el centro de la placá de cargo "J". La bobina del dispositivo de cargo del DARK BASE PRO 900 está situada en el centro de la placá de cargo.
1. BBEDEHNE
